一、引言

边缘检测是计算机视觉领域最基础也最实用的技术之一。从人脸识别、自动驾驶的车道线检测，到工业产品的缺陷识别，边缘检测都是核心预处理环节。

在实际项目中，选择合适的边缘检测算法、快速验证效果、对比不同算法的表现，是常见的工程需求。本文将分享我使用 Python + OpenCV 结合 Claude Code AI 编程工具，快速实现多算法边缘检测对比工具的实践经验。

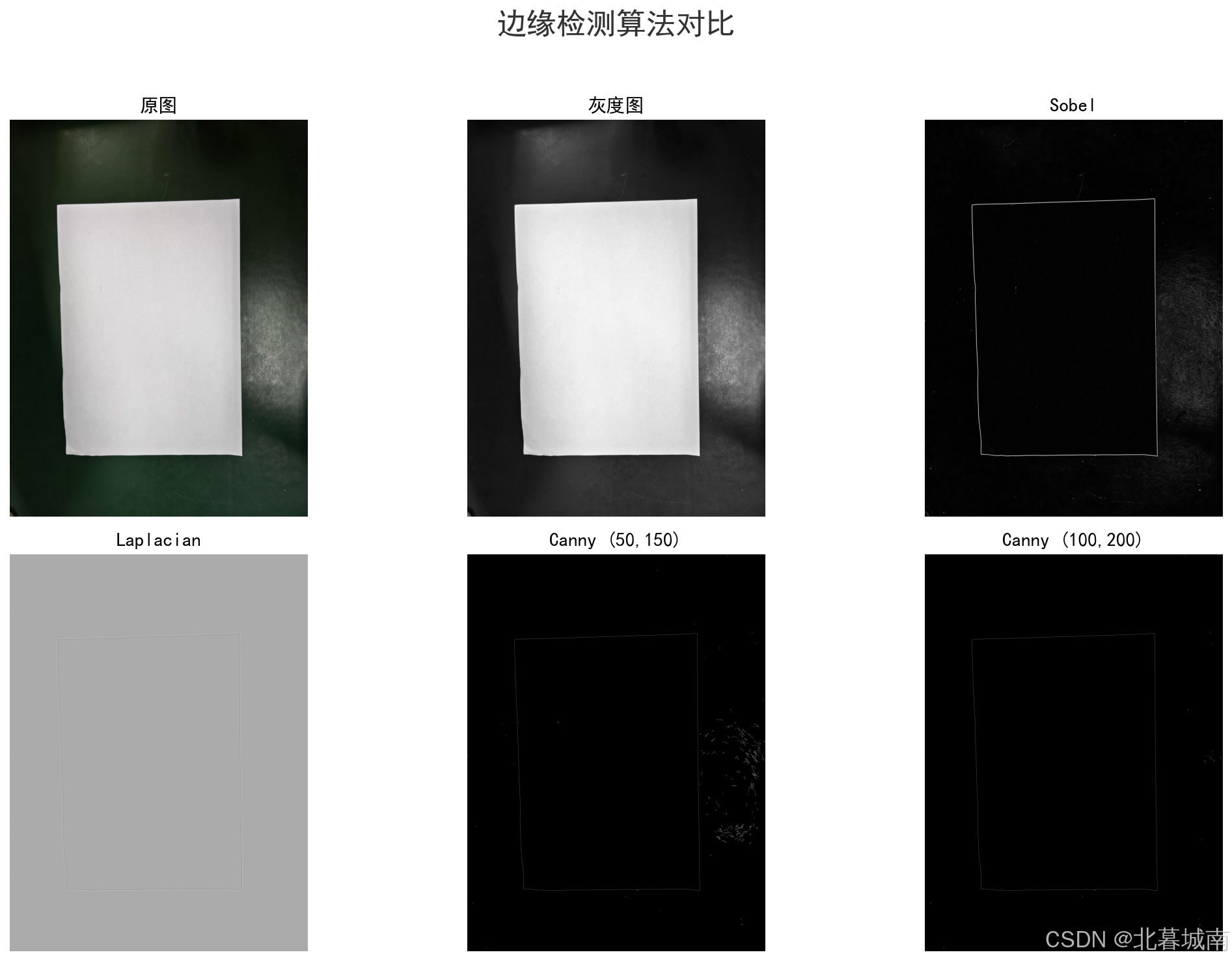

源码已置于本文附件，检测效果如图所示：

---

二、前置准备

2.1 环境搭建

开发环境：Python 3.12 + 虚拟环境，依赖库如下：

# 创建虚拟环境（可选）
python -m venv .venv

# 激活虚拟环境
.venv\Scripts\activate

# 安装依赖
pip install opencv-python matplotlib numpy

这三个库的作用：

• opencv-python (cv2): 计算机视觉核心库，提供各种图像处理算法
• matplotlib: 可视化库，用于展示图片和绘制图表
• numpy: 数值计算库，图像本质上就是数字矩阵

2.2 边缘检测核心概念

什么是边缘？

边缘是图像中像素值发生剧烈变化的位置。例如从黑色物体过渡到白色背景时，灰度值从 50 突变到 200，这个交界位置就是边缘。

灰度值：  50  50  50  200 200 200  50  50
                   ↑        ↑
                 左边缘    右边缘
             (值从50突变到200)

为什么要做边缘检测？因为边缘包含了图像的主要结构信息------轮廓、形状、边界。找到边缘，就等于找到了物体的"骨架"。

主流算法对比

算法	原理	优点	缺点	适用场景
Sobel	一阶导数，计算梯度	计算快，边缘完整	边缘较粗	实时性要求高的粗检
Prewitt	类似 Sobel	简单	不如 Sobel 精确	简单场景
Laplacian	二阶导数，检测零交叉	能检测细边缘	对噪声敏感	降噪后的精细检测
Canny	多步骤流程	效果最好，边缘细且连续	参数需要调优	工业界首选

---

三、与 Claude Code 协作开发

3.1 Claude Code 是什么？

Claude Code 是 Anthropic 推出的 AI 辅助编程工具，支持自然语言需求理解、自动代码生成、实时调试等功能。与传统开发方式相比，它在快速原型开发和多方案验证场景中能显著提升效率。

3.2 开发流程复盘

以下是实际开发过程的复盘：

需求明确

开发目标是实现一个多算法边缘检测对比工具，核心需求：

• 支持主流边缘检测算法（Sobel、Laplacian、Canny）
• 可视化对比不同算法的效果
• 生成可保存的高清对比图

依赖安装

Claude Code 检测到需要 OpenCV 和 matplotlib，自动运行：

pip install opencv-python matplotlib

不需要手动查文档、记包名，AI 自动识别并安装正确的依赖。

代码生成

明确测试图片路径后，Claude Code 生成了完整的 edge_detection.py：

"""
边缘检测示例
读取图片，使用多种算法进行边缘检测，对比展示结果
"""

import cv2
import numpy as np
import matplotlib.pyplot as plt

def sobel_edge(gray):
    """Sobel 边缘检测"""
    x = cv2.Sobel(gray, cv2.CV_64F, 1, 0, ksize=3)
    y = cv2.Sobel(gray, cv2.CV_64F, 0, 1, ksize=3)
    edge = np.sqrt(x ** 2 + y ** 2)
    return np.clip(edge, 0, 255).astype(np.uint8)

def canny_edge(gray, low=50, high=150):
    """Canny 边缘检测"""
    return cv2.Canny(gray, low, high)

def main():
    img_path = r'D:\Temp\testCheck.jpg'
    img = cv2.imread(img_path)

    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    blurred = cv2.GaussianBlur(gray, (5, 5), sigmaX=1.5)

    results = {
        '原图': cv2.cvtColor(img, cv2.COLOR_BGR2RGB),
        '灰度图': gray,
        'Sobel': sobel_edge(blurred),
        'Laplacian': cv2.Laplacian(blurred, cv2.CV_64F),
        'Canny (50,150)': canny_edge(blurred, 50, 150),
        'Canny (100,200)': canny_edge(blurred, 100, 200),
    }

    # 可视化对比展示...

代码质量特点：

• 模块化设计：不同算法封装成独立函数
• 参数可配置：Canny 算法支持自定义阈值，便于实验
• 完整注释：每个函数都有清晰的文档字符串

调试优化

运行时遇到中文字体显示问题，Claude Code 自动调整配置：

# 修复前（中文显示异常）
matplotlib.rcParams['font.sans-serif'] = ['DejaVu Sans']

# 修复后（指定中文字体）
matplotlib.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'KaiTi']

结果验证

脚本运行后生成六张对比图，保存为 D:\Temp\edge_detection_result.png。从需求明确到成品验证，全程耗时约 10 分钟。

3.3 效率对比

开发方式	耗时	核心差异
传统方式	1-2 小时	查文档、写代码、调参数
AI 辅助	10 分钟	需求描述 + 结果验证

AI 辅助工具的价值在于加速原型开发和方案验证，开发者可以专注于算法选择和参数调优，而非繁琐的 API 查询和代码编写。

---

四、代码详解

4.1 整体架构

代码采用模块化设计，主函数 main() 负责串联各步骤：

main()
  │
  ├─ 读取图片 → 灰度化 → 高斯降噪
  │
  ├─ 多算法边缘检测
  │   ├─ sobel_edge()
  │   ├─ laplacian_edge()
  │   └─ canny_edge()
  │
  └─ matplotlib 2×3 可视化对比

4.2 核心代码解析

灰度转换：为什么边缘检测用灰度图？

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

边缘检测关注的是亮度变化，颜色信息不重要。灰度图是单通道（1 个数值），彩色图是三通道（RGB 3 个数值）：

• 灰度图：计算量是彩色的 1/3
• 结果一样，因为边缘由亮度突变决定
• 彩色转灰度：边缘检测只关心亮度变化，转灰度能减少 2/3 的计算量

高斯模糊：降噪预处理

blurred = cv2.GaussianBlur(gray, (5, 5), sigmaX=1.5)

为什么必须先降噪？

真实图像总有噪声（传感器噪点、压缩伪影等），噪声也会产生"假边缘"。高斯模糊通过加权平均平滑图像：

• 噪声被抑制
• 真实边缘保留（因为边缘两侧差异大，模糊后仍明显）
• 提前过滤掉噪点，防止它们被误判为边缘

Sobel 算法：一阶导数计算梯度

def sobel_edge(gray):
    x = cv2.Sobel(gray, cv2.CV_64F, 1, 0, ksize=3)  # 水平方向梯度
    y = cv2.Sobel(gray, cv2.CV_64F, 0, 1, ksize=3)  # 垂直方向梯度
    edge = np.sqrt(x ** 2 + y ** 2)                  # 合成梯度幅值
    return np.clip(edge, 0, 255).astype(np.uint8)

原理：用卷积核计算图像在 X 和 Y 方向的梯度：

水平边缘检测 Sobel X 核:     垂直边缘检测 Sobel Y 核:
-1  0  1                      -1 -2 -1
-2  0  2                       0  0  0
-1  0  1                       1  2  1

梯度越大 → 边缘越强。

Canny 算法：多步骤流程

def canny_edge(gray, low=50, high=150):
    return cv2.Canny(gray, low, high)

Canny 是最优秀的边缘检测算法，内部执行 4 个步骤：

1. 高斯降噪（抑制噪声）
2. 计算梯度（Sobel 或其他）
3. 非极大值抑制（只保留梯度最大的点，边缘变细）
4. 双阈值筛选 ：
   • 梯度 > high：强边缘，保留
   • low < 梯度 < high：弱边缘，看是否连接强边缘
   • 梯度 < low：抑制

阈值参数解读：

• low=50, high=150：检测更多边缘（适合细节丰富的图）
• low=100, high=200：只保留强边缘（适合噪声多的图）

可视化展示

fig, axes = plt.subplots(2, 3, figsize=(15, 10))
fig.suptitle('边缘检测算法对比', fontsize=22, fontweight='bold')

for ax, (title, image) in zip(axes.flat, results.items()):
    if len(image.shape) == 3:
        ax.imshow(image)           # 彩色图用 RGB
    else:
        ax.imshow(image, cmap='gray')  # 灰度图用灰度色阶
    ax.set_title(title, fontsize=14, fontweight='bold')
    ax.axis('off')

plt.tight_layout()
plt.savefig('edge_detection_result.png', dpi=150, bbox_inches='tight')
plt.show()

细节：

• cmap='gray'：灰度图必须指定，否则默认用彩虹色阶（不直观）
• dpi=150：高清保存，适合博客配图
• bbox_inches='tight'：自动裁剪白边

---

五、效果展示与分析

5.1 测试图片

测试图像：PCB/电子元器件检测图，包含清晰的线条和电路纹理，适合算法效果对比。

5.2 六种结果对比

图像	观察结果
原图	PCB 板彩色照片，包含铜箔走线、焊盘、丝印文字
灰度图	亮度信息保留，颜色信息丢失（对边缘检测无影响）
Sobel	边缘较粗，但完整覆盖所有走线；噪声少，适合快速粗检
Laplacian	检测到很多细边缘，但噪声明显（小亮点），容易误判
Canny (50,150)	低阈值，检测到更多细节边缘（包括细微走线）
Canny (100,200)	高阈值，只保留主要轮廓（粗走线），噪声少

5.3 算法选择建议

基于测试结果，给出应用建议：

• 粗检快速：用 Sobel，计算量小，噪声少
• 精密检测：用 Canny，边缘细且连续，参数可调
• 对噪声敏感：慎用 Laplacian，除非提前强降噪
• 实时应用：先降分辨率（如从 1080p 降到 720p），再跑 Canny

参数调优技巧：

# 噪声多的图：提高低阈值，减少误检
edges = cv2.Canny(blurred, low=80, high=150)

# 细节多的图：降低低阈值，不漏检
edges = cv2.Canny(blurred, low=30, high=100)

# 高阈值差（high - low 大）→ 更少但更可靠的边缘
# 低阈值差（high - low 小）→ 更多但可能包含噪声的边缘

---

六、扩展思路

边缘检测只是计算机视觉的起点，掌握后可以延伸到：

6.1 实际应用场景

场景	实现方式
工业检测	边缘检测 → 轮廓提取 → 尺寸测量 → 合格判断
自动驾驶	边缘检测 → 霍夫变换 → 车道线拟合
医学影像	边缘检测 → 区域生长 → 器官分割
OCR 预处理	边缘检测 → 文字区域定位 → 字符识别

6.2 进阶方向

尺寸测量：

# 找到轮廓后，计算像素距离，再根据标定系数转换为物理尺寸
contours, _ = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[0]
x, y, w, h = cv2.boundingRect(cnt)
real_width = w * px_to_mm  # 像素 → 毫米

涂胶检测（工业常见需求）：

• 定义标准外框和内框（公差带）
• 检测涂胶边缘是否落在公差带内
• 统计深色区域填充度
• 扫描条码 → 确定产品型号 → 加载对应公差配置

条码识别：

import pyzbar
barcodes = pyzbar.decode(img)
for barcode in barcodes:
    product_id = barcode.data.decode('utf-8')
    tolerance = load_tolerance(product_id)

---

七、总结

技术要点回顾

本次实践中涉及的边缘检测核心概念：

• 灰度化：减少计算量，边缘检测只关注亮度变化
• 高斯降噪：抑制噪声，避免假边缘
• 梯度计算：Sobel 一阶导数、Laplacian 二阶导数
• 非极大值抑制：Canny 算法的关键步骤，使边缘变细
• 双阈值筛选：平衡边缘完整性和噪声抑制

工程实践价值

多算法对比工具在工程实践中的意义：

1. 快速选型：根据实际图像特性选择合适算法
2. 参数调优：可视化对比不同阈值的效果
3. 方案验证：在新项目启动时快速验证技术可行性

AI 辅助开发的应用场景

基于本次实践的经验，AI 辅助工具在以下场景中能显著提升效率：

• 快速原型开发：从想法到可运行代码的快速实现
• 多方案验证：快速生成不同实现方案进行对比
• 代码重构：理解现有代码并优化结构

---

八、资源链接

代码仓库 ：完整代码见 D:\Code\PycharmProjects\PythonLearn\visual\edge_detection.py

推荐阅读：

• OpenCV 官方文档
• Claude Code 官网

💡 完整代码：可直接运行测试不同图像效果：

"""
边缘检测示例
读取图片，使用多种算法进行边缘检测，对比展示结果
"""

import cv2
import numpy as np
import matplotlib
import matplotlib.pyplot as plt

# 设置中文字体
matplotlib.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'KaiTi']
matplotlib.rcParams['axes.unicode_minus'] = False


def sobel_edge(gray):
    """Sobel 边缘检测"""
    x = cv2.Sobel(gray, cv2.CV_64F, 1, 0, ksize=3)
    y = cv2.Sobel(gray, cv2.CV_64F, 0, 1, ksize=3)
    edge = np.sqrt(x ** 2 + y ** 2)
    return np.clip(edge, 0, 255).astype(np.uint8)


def laplacian_edge(gray):
    """Laplacian 边缘检测"""
    return cv2.Laplacian(gray, cv2.CV_64F, ksize=3)


def canny_edge(gray, low=50, high=150):
    """Canny 边缘检测"""
    return cv2.Canny(gray, low, high)


def main():
    # ========== 1. 读取图片 ==========
    img_path = r'D:\Temp\testCheck.jpg'
    output_path = r'D:\Temp\edge_detection_result.png'

    img = cv2.imread(img_path)
    if img is None:
        print(f"错误：无法读取图片 {img_path}")
        return

    h, w = img.shape[:2]
    print(f"图片尺寸: {w} x {h}")

    # 转灰度图（彩色转灰度：边缘检测只关心亮度变化，转灰度能减少 2/3 的计算量）
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # 高斯模糊降噪（提前过滤掉噪点，防止它们被误判为边缘）
    blurred = cv2.GaussianBlur(gray, (5, 5), sigmaX=1.5)

    # ========== 2. 多种边缘检测 ==========
    results = {
        '原图': cv2.cvtColor(img, cv2.COLOR_BGR2RGB),
        '灰度图': gray,
        'Sobel': sobel_edge(blurred),
        'Laplacian': laplacian_edge(blurred),
        'Canny (50,150)': canny_edge(blurred, 50, 150),
        'Canny (100,200)': canny_edge(blurred, 100, 200),
    }

    # ========== 3. 可视化对比 ==========
    fig, axes = plt.subplots(2, 3, figsize=(15, 10))
    fig.suptitle('边缘检测算法对比', fontsize=22, fontweight='bold', color='#333333')

    titles = list(results.keys())
    images = list(results.values())

    for idx, (ax, title, image) in enumerate(zip(axes.flat, titles, images)):
        # 彩色图用 RGB 显示，灰度图用灰度显示
        if len(image.shape) == 3:
            ax.imshow(image)
        else:
            ax.imshow(image, cmap='gray')

        ax.set_title(title, fontsize=14, fontweight='bold')
        ax.axis('off')

    plt.tight_layout(rect=[0, 0, 1, 0.95]) # 自动调整子图间距，防止标题重叠
    plt.savefig(output_path, dpi=150, bbox_inches='tight')# 将对比结果高清保存到本地
    plt.show()# 弹窗展示

    print(f"结果已保存到 {output_path}")


if __name__ == '__main__':
    main()

感谢阅读！
