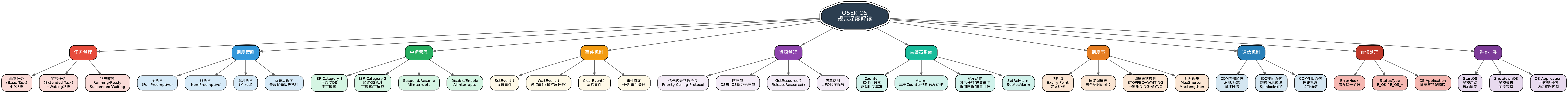

图0：OSEK OS规范核心架构思维导图 - 全文知识脉络

一、OSEK/VDX标准概述

1.1 标准诞生的历史背景

在20世纪90年代初期，随着汽车电子技术的飞速发展，汽车电子控制单元（ECU）的数量急剧增加。从发动机控制到车身稳定系统，从娱乐信息系统到高级驾驶辅助系统，一辆现代汽车可能包含数十甚至上百个电子控制单元。这种快速增长带来了一个严峻的问题：软件可移植性和接口标准化。

当时的情况是：不同的汽车厂商和零部件供应商各自开发软件，导致了严重的软件碎片化问题。处理器（CPU）不断升级，不同CPU间的软件移植严重滞后；不同的实时操作系统（RTOS）有着不同的应用程序接口（API），应用程序的移植性极差。这种状况不仅增加了开发成本，更严重影响了汽车电子产品的可靠性和可维护性。

1993年，德国汽车工业界联合提出了OSEK（德文Offene Systeme and deren Schnittstellen fur die Elektronik im Kraftfahrzeug）体系，其含义是"汽车电子开放式系统及其接口标准"。这个体系由宝马、博世、戴姆勒-克莱斯勒、欧宝、西门子、大众以及卡尔斯鲁厄大学的工业信息技术研究所共同倡导。随后，法国的标致和雷诺于1994年加入了OSEK体系，并将法国汽车工业使用的汽车分布式运行系统（VDX，Vehicle Distributed Executive）也纳入这一体系。

1995年，各成员对OSEK和VDX的认识达成共识，1997年正式发布了OSEK/VDX规范。这一规范定义了嵌入式操作系统、网络通信和网络管理等方面的标准接口，极大地提高了汽车电子软件的可重用性和兼容性。

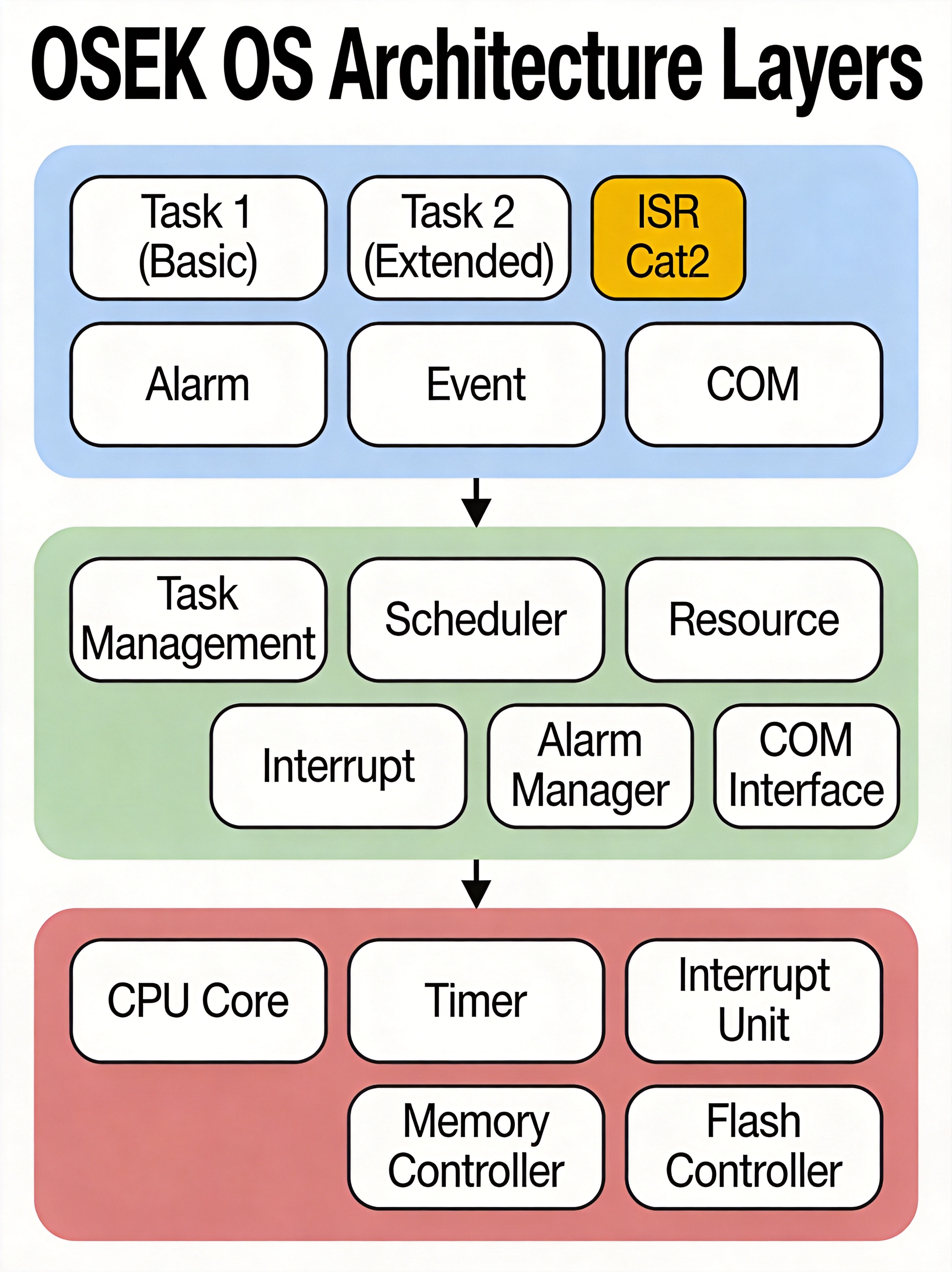

图1：OSEK OS三层架构 - 应用/服务层、OS核心服务层、硬件抽象层

1.2 OSEK/VDX规范体系组成

OSEK/VDX规范主要由四部分组成，它们共同构成了汽车电子软件标准化的完整体系：

OSEK OS（Operating System）：操作系统规范，定义了任务管理、调度、中断处理、资源管理等核心功能，是整个体系的核心组成部分。OSEK OS采用静态配置方式，所有操作系统对象（如任务、中断、警报等）在系统编译时就已经确定，不支持动态创建，这确保了系统的确定性和可预测性。

OSEK COM（Communication）：通信规范，定义了ECU之间以及ECU内部软件组件之间的通信机制。支持消息驱动和信号驱动的通信模式，提供了统一的通信接口抽象，使得上层应用与底层硬件解耦。

OSEK NM（Network Management）：网络管理规范，定义了车载网络（如CAN、FlexRay）的管理机制，包括网络启动、节点监控、故障处理等功能。确保车载网络的可靠运行和快速故障恢复。

OSEK OIL（OSEK Implementation Language）：实现语言，是一种用于描述OSEK操作系统配置的语言。开发者使用OIL语言编写配置文件，配置工具根据OIL文件生成操作系统的初始化代码和配置数据。

1.3 OSEK OS在汽车电子中的地位

OSEK OS作为汽车电子领域的开放式实时操作系统标准，具有以下几个显著特点：

轻量级设计：OSEK OS被设计为轻量级RTOS，特别适合资源受限的嵌入式环境。一个基本的OSEK OS内核可以仅占用几KB的ROM和几百字节的RAM，这使得它能够在低端8位或16位微控制器上运行。

高度可配置：OSEK OS支持多种配置级别，从仅有基本任务调度的最小配置，到支持多核、安全功能的高级配置，开发者可以根据实际需求选择合适的配置级别，避免资源浪费。

强实时性保证：OSEK OS采用固定优先级抢占式调度策略，这是最常用的硬实时调度算法。高优先级任务可以立即抢占低优先级任务的执行，确保关键任务能够在确定的时间内得到响应。

汽车级可靠性：OSEK OS经过特别设计，支持错误检测、故障恢复等汽车级功能。系统提供了错误钩子函数（Error Hook）、启动钩子函数（Startup Hook）、关闭钩子函数（Shutdown Hook）等机制，便于开发者实现系统级错误处理。

二、OSEK OS核心机制详解

2.1 任务管理机制

任务（Task）是OSEK OS中最基本的调度实体。OSEK OS中的任务是一个可调度的执行单元，具有独立的执行上下文（堆栈、寄存器等），可以与其他任务并发执行。

OSEK OS定义了两种类型的任务：基本任务（Basic Task） 和扩展任务（Extended Task）。这两种任务的主要区别在于对事件机制的支持上。

**基本任务（Basic Task）**是最简化的任务类型，它具有三种状态：休眠状态（Suspended）、就绪状态（Ready）和运行状态（Running）。基本任务的生命周期是：从休眠状态被激活后进入就绪状态，等待调度器选择执行后进入运行状态，运行完成后返回休眠状态。基本任务在运行期间不能主动放弃CPU控制权，不能等待事件，不能进入等待状态。

**扩展任务（Extended Task）**在基本任务的基础上增加了对事件机制的支持，因此具有第四种状态：等待状态（Waiting）。扩展任务可以在运行期间等待一个或多个事件，当等待的事件发生时，任务从等待状态转换到就绪状态。扩展任务通常用于实现需要等待外部条件（如信号、消息、超时等）的长任务。

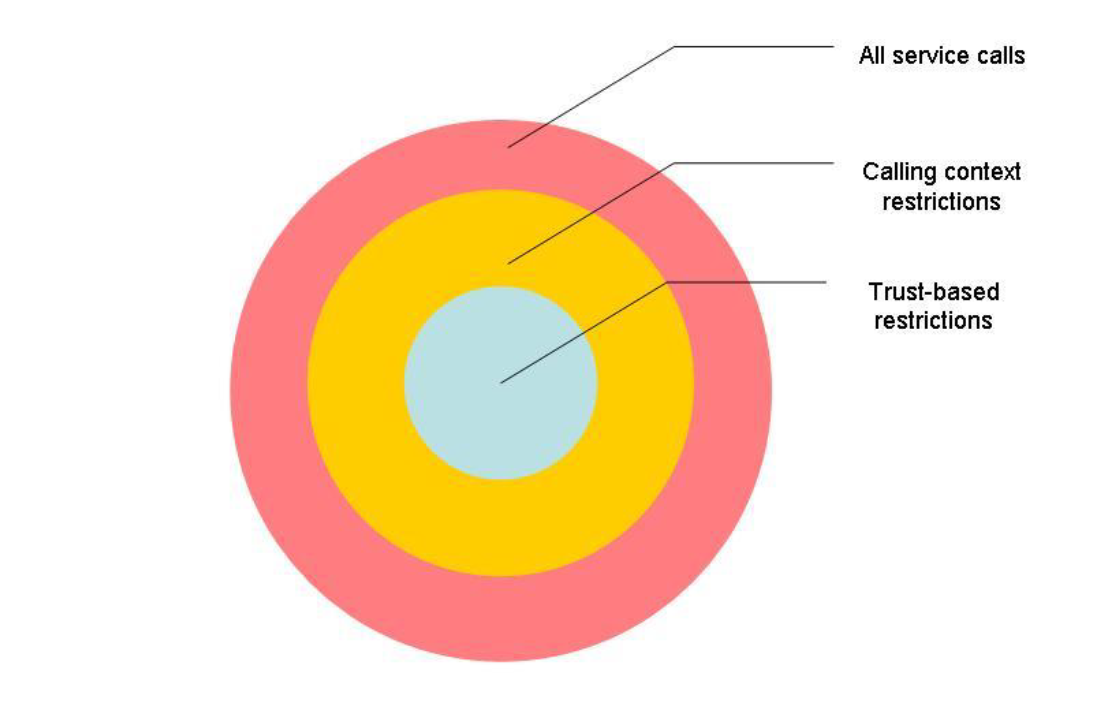

图2：OS服务调用权限层级 - 同心圆表示从外到内的调用约束关系

2.2 任务状态模型

OSEK OS采用四状态机模型来描述任务的生命周期：

休眠状态（Suspended）：任务在系统启动后或任务执行完毕后处于此状态。休眠状态的任务不占用任何系统资源，只有被激活后才能执行。

就绪状态（Ready）：任务已被激活，所有执行条件都已满足，但由于调度器的调度策略或其他高优先级任务正在运行，该任务暂时无法执行。处于就绪状态的任务保存在就绪队列中，等待调度器选择。

运行状态（Running）：任务正在占用CPU执行。在此状态下，任务的上下文信息（如程序计数器、寄存器值、堆栈指针等）保存在任务对应的上下文保存区域（CSA，Context Save Area）中。

等待状态（Waiting）：只有扩展任务才能进入此状态。当扩展任务调用WaitEvent()等待事件而所期望的事件尚未发生时，任务从运行状态转换到等待状态。进入等待状态后，任务释放CPU控制权，调度器会选择其他可运行的任务执行。

任务状态之间的转换关系如下： - ActivateTask() ：从休眠→就绪 - Task Termination ：从运行→休眠 - 调度器选择 ：从就绪→运行 - WaitEvent() ：从运行→等待 - SetEvent() ：从等待→就绪 - 高优先级任务抢占：从运行→就绪

2.3 任务调度机制

OSEK OS采用固定优先级抢占式调度（Fixed-Priority Preemptive Scheduling）策略，这是实时系统中最常用的调度算法之一。

固定优先级：每个任务在系统配置时就被分配一个优先级，该优先级在任务运行期间保持不变。OSEK OS支持最多64个优先级级别（0-63），其中0是最低优先级，数值越大优先级越高。系统保证高优先级任务优先获得CPU执行权。

抢占式调度：当一个高优先级任务就绪时（如被激活或事件发生），调度器会立即停止当前正在运行的低优先级任务，切换到高优先级任务执行。这种机制确保了关键任务能够快速响应外部事件。

调度点：任务切换发生在特定的调度点（Scheduling Point），主要包括： - 任务激活（ActivateTask、ChainTask） - 任务终止（TerminateTask） - 等待事件（WaitEvent） - 中断处理完成返回 - 调用调度服务（Schedule） - 系统服务调用

2.4 中断处理机制

OSEK OS将中断分为两类：Category 1中断（I类中断） 和Category 2中断（II类中断）。这种分类方式体现了对中断响应速度和系统开销的不同权衡。

Category 1中断具有最高优先级和最短响应时间。它的主要特点包括： - 进入和退出中断不受OS管控，中断发生时立即进入中断服务程序 - 中断服务程序执行完成后直接返回到被中断打断的地方 - 在Category 1中断服务程序中，除了使能/禁止、挂起/恢复中断相关服务外，不能调用其他OS服务 - 响应速度最快，适合对实时性要求极高的时间关键型中断

Category 2中断的特点是需要OS参与管理： - 进入和退出中断受OS管控 - 中断发生时，OS将正在运行的任务从Running状态变为Ready状态，然后进入中断服务程序 - 中断服务程序执行完成后，OS触发重新调度，选择最高优先级的就绪任务执行 - Category 2中断服务程序可以调用大多数OS服务 - 响应速度较Category 1慢，但可以与系统服务交互

中断优先级的排序规则为：Task < Category 2 ISR < Category 1 ISR。这意味着任何中断都可以抢占任务的执行，而Category 1中断可以抢占Category 2中断。

2.5 资源管理

在多任务系统中，多个任务经常需要访问共享资源（如全局变量、外设等）。如果不加以保护，就会出现竞争条件（Race Condition），导致数据不一致或系统错误。OSEK OS提供了多种资源管理机制来解决这个问题。

**资源（Resource）**是OSEK OS提供的用于保护共享资源的机制。当任务需要访问共享资源时，必须先获取（Get）该资源对应的锁，访问完成后释放（Release）该锁。OSEK OS保证同一时刻只有一个任务可以持有某个资源，从而实现对共享资源的互斥访问。

**优先级天花板协议（Priority Ceiling Protocol）**是OSEK OS解决优先级反转问题的机制。优先级反转是指高优先级任务因等待低优先级任务持有的资源而被阻塞的现象。优先级天花板协议通过动态提升持有资源的任务的优先级来解决这个问题：当任务获取资源时，如果该资源的优先级上限高于任务的优先级，则任务的优先级被提升到资源优先级上限。这确保了持有资源的任务能够尽快执行完毕并释放资源，从而减少高优先级任务的等待时间。

2.6 事件机制

事件（Event）是OSEK OS为扩展任务提供的同步机制。每个扩展任务可以关联一个或多个事件，任务通过等待事件（WaitEvent）来阻塞自己，直到其他任务或中断设置（SetEvent）相应的事件。

事件机制的主要用途包括： - 实现任务间同步：一个任务等待另一个任务完成特定操作 - 实现中断与任务的同步：中断设置事件，唤醒等待的任务 - 实现超时机制：任务可以等待带有超时的事件

事件机制的使用需要注意： - 只有扩展任务可以等待事件，基本任务不能使用事件机制 - 每个扩展任务最多可以关联32个事件 - 事件是任务私有的，一个任务设置的事件只对该任务可见

2.7 警报与计数器

警报（Alarm）和计数器（Counter）是OSEK OS提供的定时机制，用于实现周期性任务激活、时间测量等功能。

**计数器（Counter）**是一个软件计数器，它与硬件定时器关联，每当硬件定时器溢出时，计数器递增。计数器提供了时间基准，使得OSEK OS可以基于软件计数器实现精确定时。

**警报（Alarm）**是与计数器关联的实体，当计数器的值达到警报设定的触发条件时，警报被触发。警报可以配置为以下动作之一： - 激活任务（ActivateTask） - 设置事件（SetEvent） - 调用回调函数（Callback）

警报可以是周期性的（每隔固定计数间隔触发一次）或单次触发（到达指定计数触发一次）。

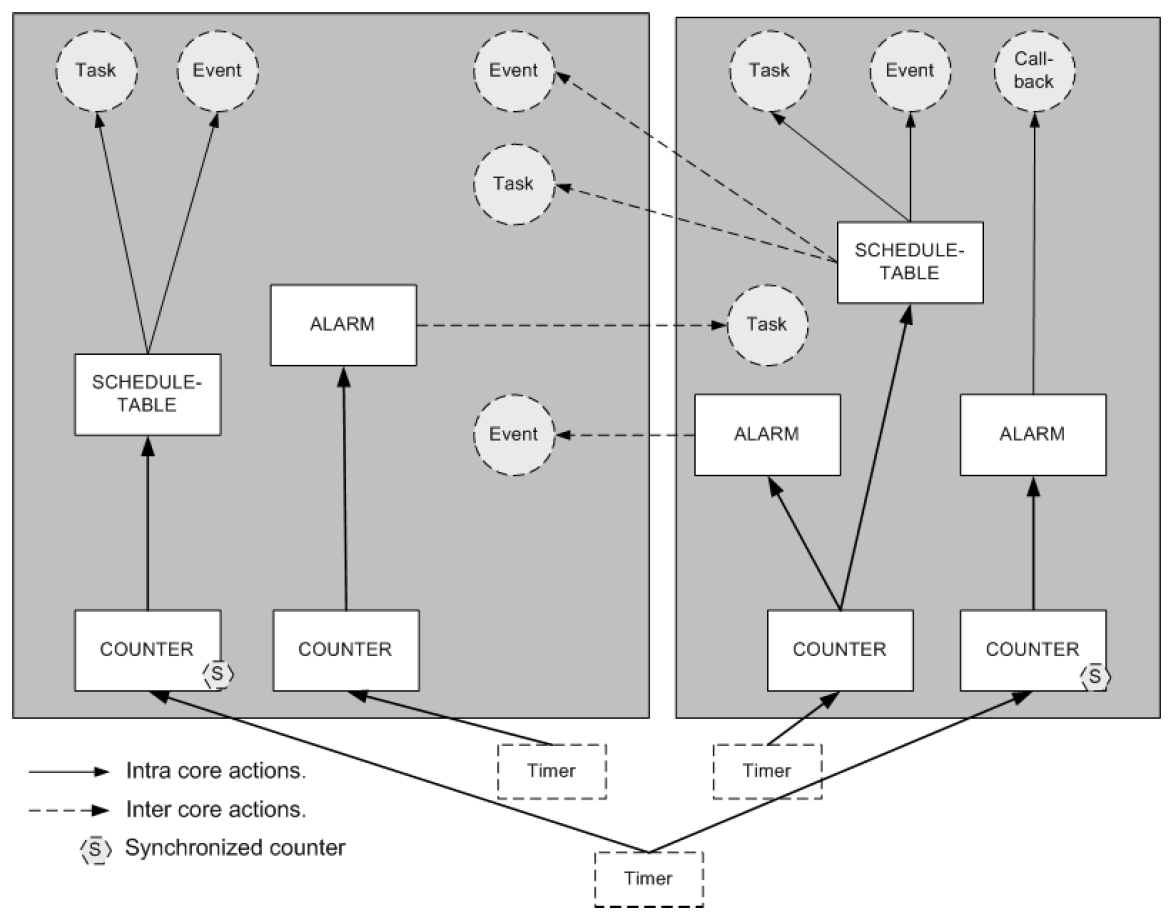

图3：Counter、Alarm与ScheduleTable的关系 - 单核与多核调度机制对比

三、任务切换原理

3.1 上下文保存区域（CSA）

在嵌入式实时操作系统中，任务切换是一个核心操作。任务切换的本质是保存当前任务的执行上下文，并恢复即将运行任务的执行上下文。OSEK OS使用CSA（Context Save Area，上下文保存区域）来实现这一功能。

CSA是内存中的一块固定大小的区域，用于保存任务切换时的CPU寄存器状态。在AURIX TC3xx等TriCore架构的处理器上，每个任务分配一个或多个CSA，每个CSA的大小为16个32位字（64字节），包括： - 上下文字保存寄存器（CSAVE） - 返回地址寄存器（RA） - 函数调用保存寄存器（FCSAVE） - 中断上下文保存寄存器（ICSAVE）

3.2 任务切换过程

当发生任务切换时，操作系统执行以下步骤：

保存当前上下文：将当前运行任务的寄存器值保存到该任务的CSA中。主要包括： - 程序计数器（PC） - 通用寄存器 - 状态寄存器 - 堆栈指针

更新任务控制块：修改当前任务的状态为就绪（Ready）或休眠（Suspended），更新任务控制块（TCB）中的相关信息。

选择下一个任务：调度器根据就绪队列选择最高优先级的任务。

恢复新任务上下文：从选定任务的CSA中恢复寄存器值到CPU，恢复该任务的执行。

3.3 中断对任务切换的影响

在OSEK OS中，中断处理会影响任务的执行和切换：

Category 1中断：不保存任务完整上下文，中断返回后继续执行被中断的任务，不触发调度。

Category 2中断：会保存任务上下文，中断返回时触发调度，如果更高优先级任务就绪，则切换到新任务。

四、调度策略详解

4.1 完全抢占式调度

完全抢占式调度（Full Preemptive Scheduling）是OSEK OS最常用的调度方式。在这种方式下，任何高优先级任务就绪都会立即抢占当前运行任务的CPU控制权。

优点： - 高优先级任务响应时间最短 - 适合硬实时系统 - 系统整体的响应特性最好

缺点： - 上下文切换开销较大 - 需要考虑共享资源保护 - 系统行为难以预测（对开发者而言）

4.2 非抢占式调度

非抢占式调度（Non-Preemptive Scheduling）下，任务运行期间不会被其他任务抢占，除非任务主动调用Schedule()或被中断打断。

优点： - 上下文切换开销最小 - 任务执行具有原子性，不需要复杂的资源保护 - 系统行为易于预测

缺点： - 高优先级任务响应时间不确定 - CPU利用率可能较低

4.3 混合调度策略

OSEK OS支持为每个任务单独配置调度策略，可以在同一个系统中混合使用抢占式和非抢占式调度。这种灵活性使得开发者可以根据任务的特点选择最合适的调度方式。

例如，对于执行时间短、不访问共享资源的后台任务可以使用完全抢占式调度；对于需要访问复杂共享资源、执行时间较长的任务可以配置为非抢占式调度。

4.4 多核扩展调度

随着多核处理器在汽车电子领域的广泛应用，OSEK OS也扩展了对多核系统的支持。在OSEK OS的多核扩展中：

每个CPU核心运行独立的OS实例
跨核任务激活和事件设置需要通过IPC（核间通信）机制
提供了Spinlock用于多核间的同步
每个核心有独立的调度器，但共享全局优先级空间

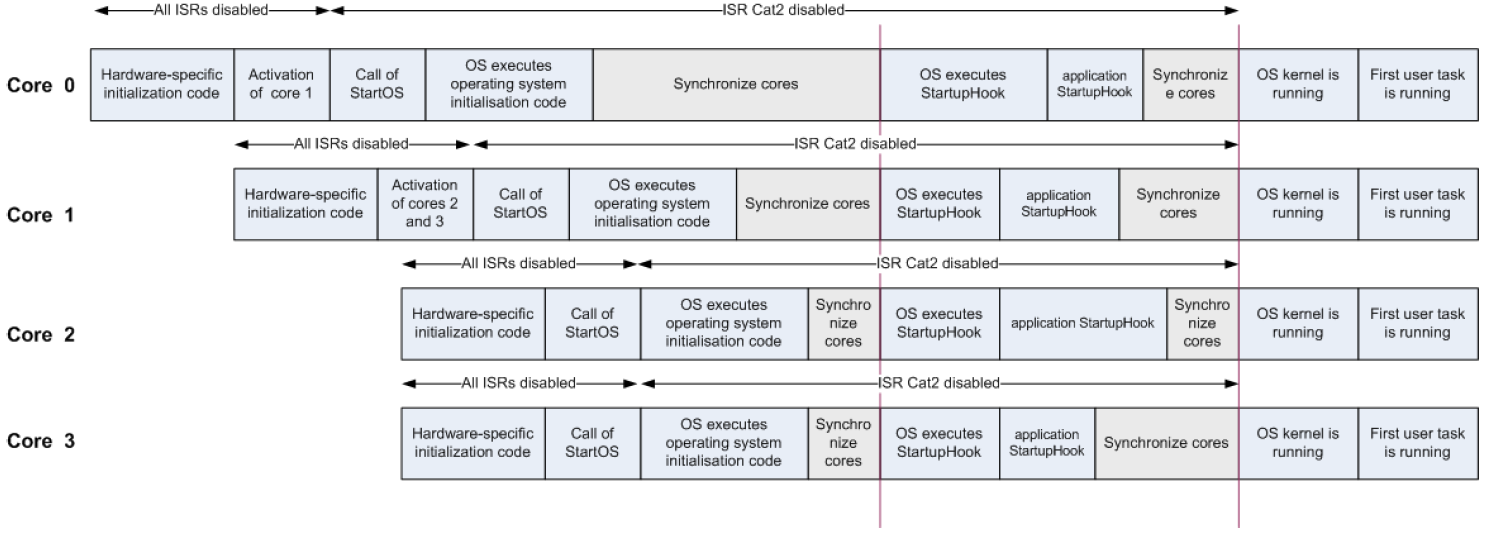

图4：多核OS启动时序 - Core0~Core3的StartOS与核间同步流程

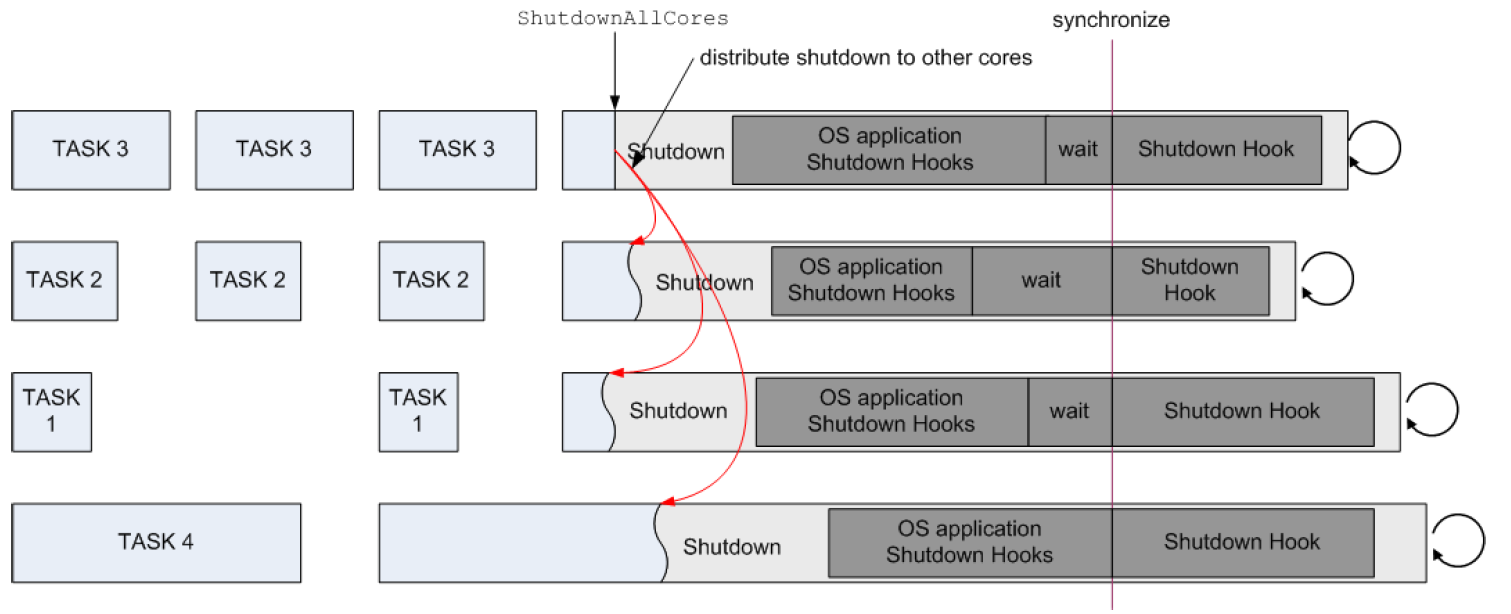

图5：多核关机流程 - ShutdownAllCores与核间同步等待

五、AUTOSAR OS与OSEK OS的关系

5.1 从OSEK OS到AUTOSAR OS

AUTOSAR OS是在OSEK OS基础上发展而来的，它完全向下兼容OSEK OS，并增加了许多新的特性。AUTOSAR OS保留了OSEK OS的所有核心概念（如任务、中断、资源、事件、警报等），同时增加了以下扩展：

调度表（Schedule Table）：一种新的定时调度机制，比OSEK OS的Counter-Alarm组合更直观和易于使用。调度表定义了多个调度点（Expiry Point），每个调度点可以配置激活任务或设置事件。

多核支持：AUTOSAR OS原生支持多核处理器，每个核心可以运行独立的OS实例，提供了完整的核间通信机制。

内存保护：AUTOSAR OS支持基于MPU（内存保护单元）的内存保护，可以防止任务间非法内存访问。

时间保护：防止任务执行时间超出预期，确保系统的实时性。

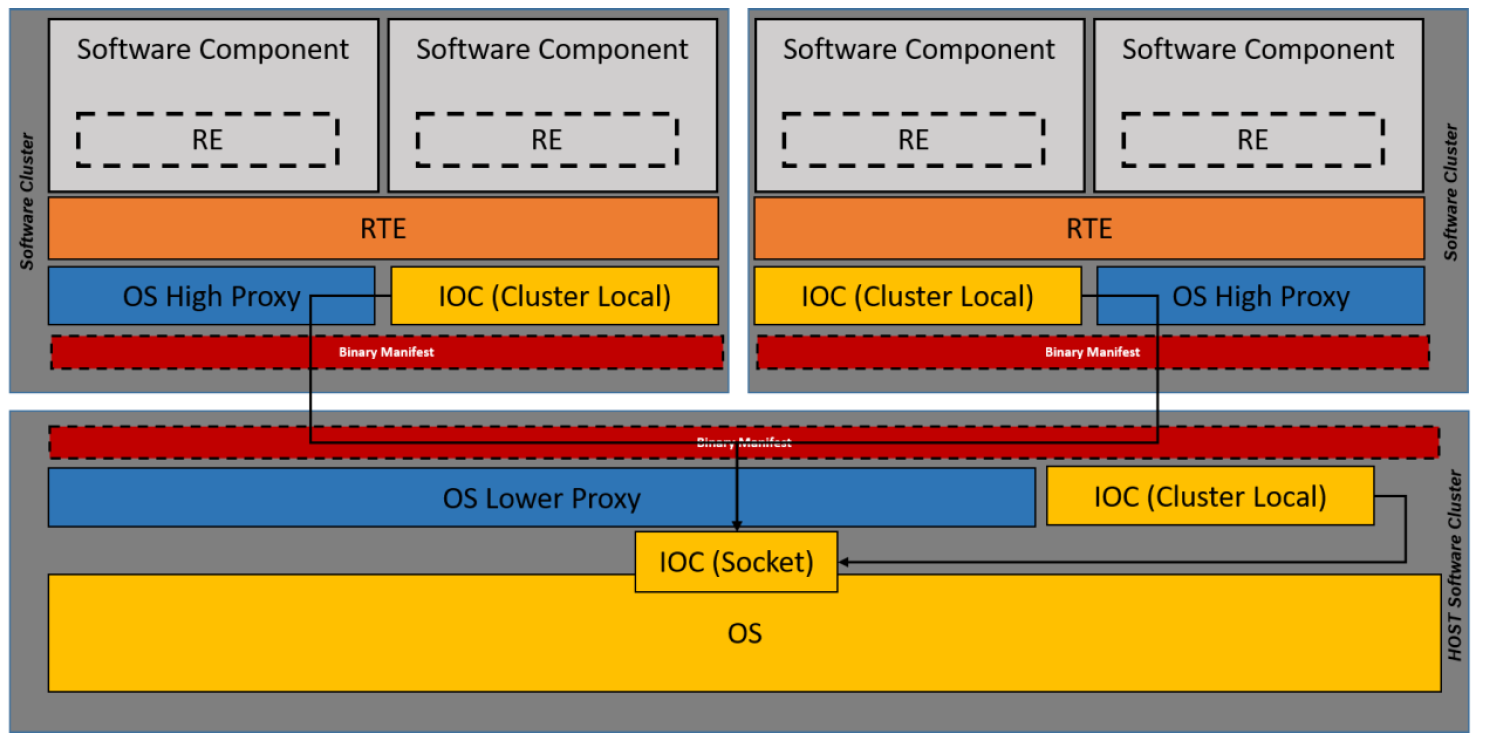

图6：OS Proxy分层架构 - Software Cluster、OS High/Lower Proxy与IOC通信

5.2 调度表详解

调度表是AUTOSAR OS相对于OSEK OS的重要扩展，它提供了一种更直观的方式来定义周期性任务调度。

调度表的组成 ： - 调度表周期（Cycle） ：调度表完成一个完整周期所需的计数增量 - 调度点（Expiry Point） ：调度表周期内的特定点，触发任务激活或事件设置 - 同步机制：支持同步和异步调度表

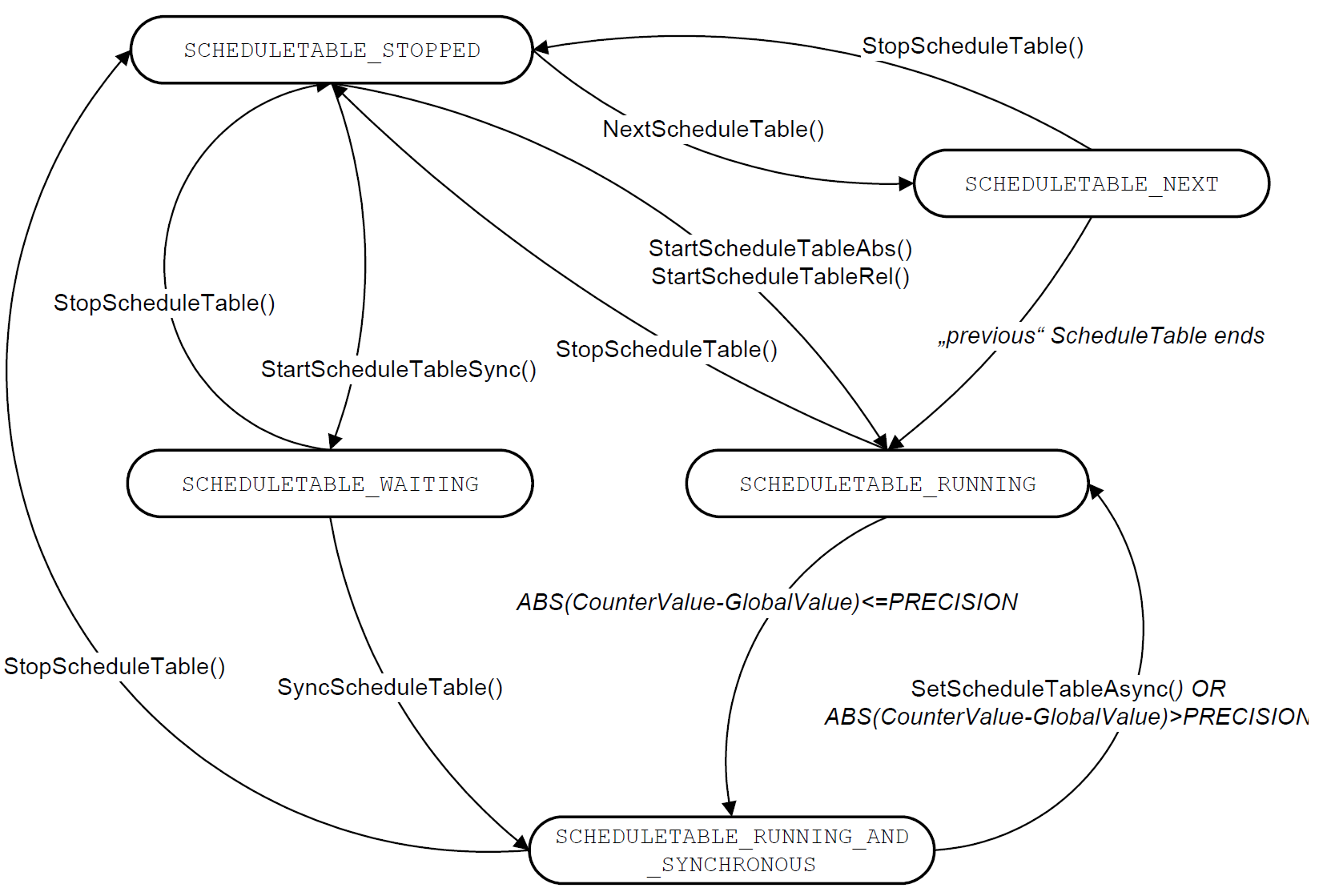

图7：调度表状态机 - STOPPED/WAITING/RUNNING/RUNNING_AND_SYNCHRONOUS全生命周期

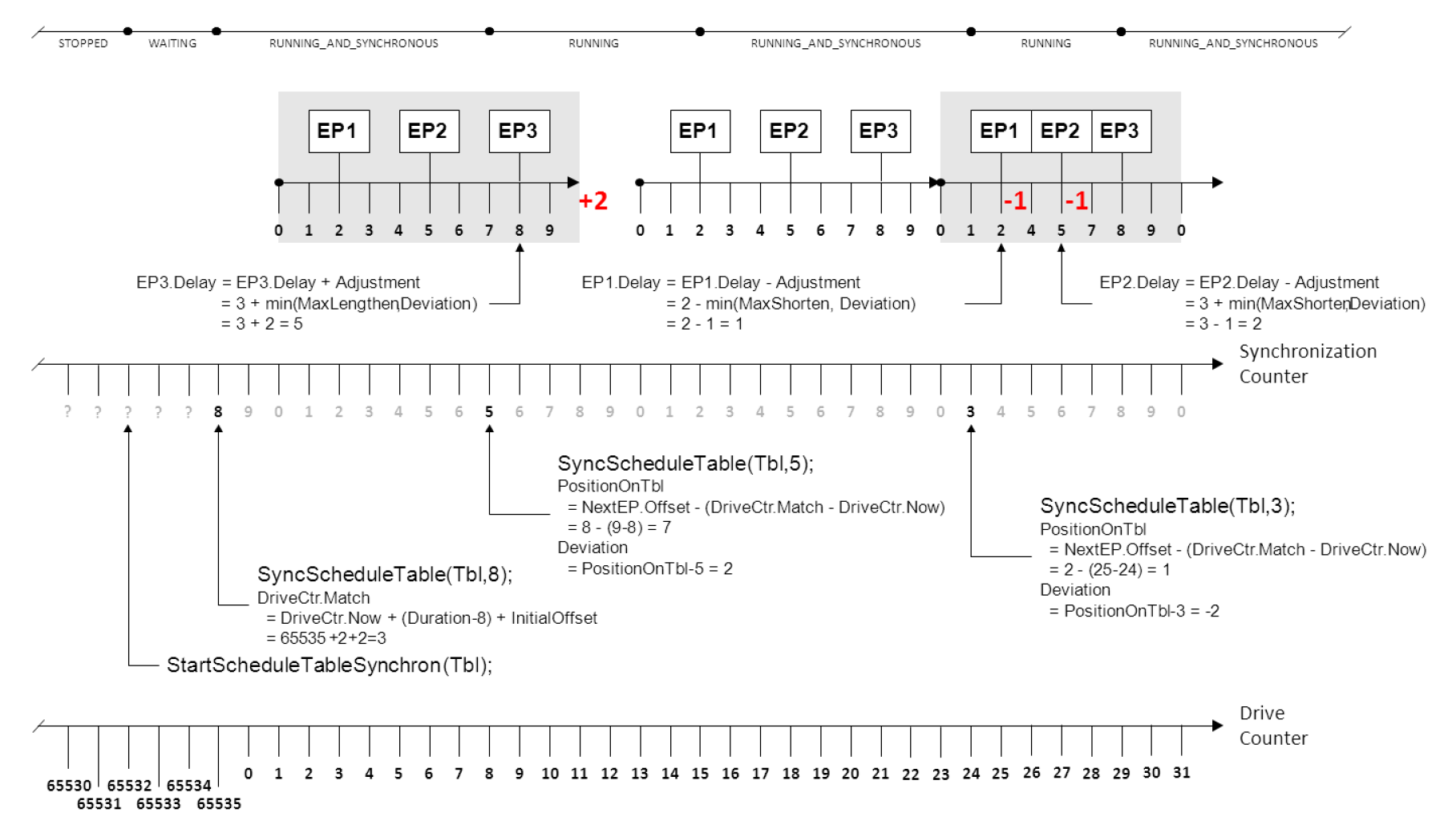

图8：调度表同步时序图 - 硬同步与软同步的时序调整机制

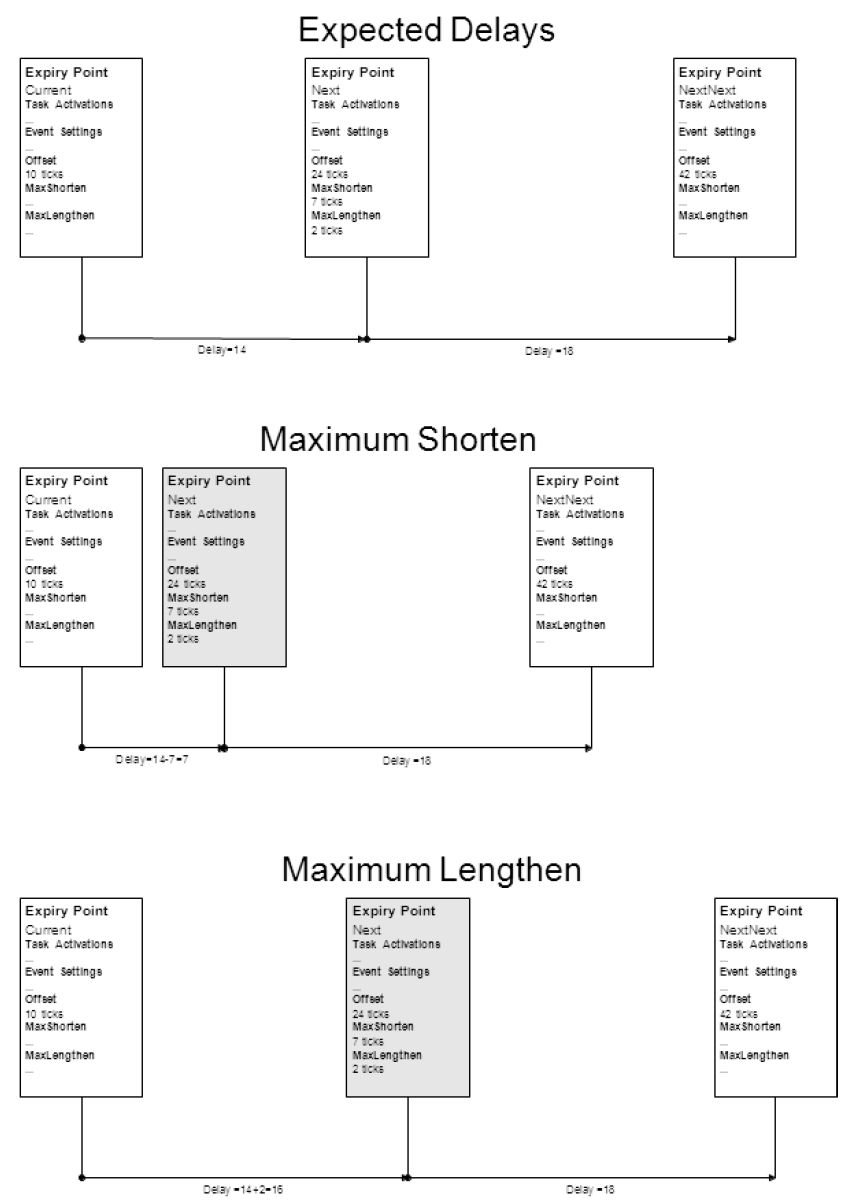

图9：调度表延迟计算 - Expected Delays、MaxShorten与MaxLengthen精度分析

调度表的配置示例：

c 复制代码

/* 10ms周期的调度表，包含3个调度点 */
ScheduleTable = PeriodicSchedule {
    Cycle = 100;  /* 100个计数 = 10ms */
    ExpiryPoint1 = 0 {  /* 0ms时触发 */
        Activation = Task1;
    };
    ExpiryPoint2 = 50 {  /* 5ms时触发 */
        Activation = Task2;
    };
    ExpiryPoint3 = 75 {  /* 7.5ms时触发 */
        SetEvent = Task3, Event3;
    };
};

5.3 应用程序模式

OSEK OS和AUTOSAR OS都支持应用程序模式（Application Mode），允许系统在不同模式下运行不同的应用程序集。这对于支持多个ECU变体或实现系统的不同功能状态非常有用。

系统启动时可以选择应用程序模式，不同模式下可以配置不同的任务集、中断配置和调度策略。

六、配置与实现

6.1 OIL配置语言

OIL（OSEK Implementation Language）是OSEK OS的标准配置语言，用于描述操作系统的配置信息。OIL文件定义了系统中所有操作系统对象及其属性。

OIL文件基本结构：

oil 复制代码

CPU test_cpu {
    OS test_os {
        STATUS = STANDARD;
        USERESSCHEDULETABLES = TRUE;
        SCHEDULING = NON;
    };

    APPMODE appmode1;

    TASK Task1 {
        PRIORITY = 2;
        ACTIVATION = 1;
        SCHEDULE = FULL;
        STACK = 512;
        TYPE = EXTENDED;
        EVENT = Event1;
    };

    EVENT Event1 {
        MASK = AUTO;
    };
};

6.2 主流配置工具

Vector DaVinci Developer/EB tresos Studio：专业的AUTOSAR配置工具，支持图形化配置OSEK/AUTOSAR OS，提供配置验证和代码生成功能。

ETAS RTA-OS：ETAS公司提供的OSEK OS实现及其配置工具，支持AUTOSAR OS配置。

Elektrobit EB tresos：完整的AUTOSAR解决方案，包含OS配置、BSW模块配置等功能。

6.3 配置要点

任务优先级分配：遵循速率单调分析（RMA）原则，周期越短的任务优先级越高。

堆栈大小计算：需要考虑任务的最大嵌套深度、中断使用情况、局部变量大小等因素。

中断与任务的协调：明确哪些外设中断使用Category 1，哪些使用Category 2。

七、工程实践

7.1 任务划分原则

单一职责原则：每个任务应该只负责一个功能模块，便于维护和测试。

执行周期匹配：周期性任务应该按照周期分配优先级，周期的任务优先级高。

资源隔离原则：频繁访问共享资源的任务应该具有相近的优先级，避免优先级反转。

中断负载均衡：中断服务程序应该尽可能短，将复杂处理延迟到任务中。

7.2 堆栈大小计算

堆栈大小的计算需要考虑以下因素： - 函数调用深度 - 局部变量大小 - 中断嵌套深度 - CSA大小（每个CSA约64字节） - 浮点寄存器保存（如果使用）

建议预留20-30%的安全余量。

7.3 常见问题与排错

任务无法激活：检查任务优先级是否正确，任务激活次数是否超过配置值。

系统堆栈溢出：增加任务或系统堆栈大小，优化中断处理。

优先级反转：使用Priority Ceiling Protocol或Resource来保护共享资源。

中断响应延迟：检查中断优先级配置，确保高优先级中断配置正确。

7.4 与FreeRTOS的对比

特性	OSEK OS	FreeRTOS
起源	汽车电子行业标准	通用嵌入式
配置方式	静态配置（OIL）	动态/静态均可
优先级数量	最多64级	可配置
调度策略	固定优先级抢占	多种可选
资源管理	Priority Ceiling	互斥量/信号量
适用领域	汽车安全关键系统	通用嵌入式

八、总结

OSEK OS作为汽车电子领域的开放式实时操作系统标准，经过二十多年的发展和应用，已经成为汽车嵌入式软件的基础设施。它定义了完整的任务管理、调度、中断处理、资源管理机制，为汽车电子软件的可移植性和互操作性提供了坚实基础。

AUTOSAR OS在OSEK OS基础上进行了扩展，提供了更强大的功能和更好的开发体验，但核心概念保持一致。理解OSEK OS规范是掌握AUTOSAR软件架构的前提，也是汽车嵌入式软件工程师的必备技能。

在实际项目中，合理运用OSEK OS的任务划分、优先级分配、资源管理等原则，能够构建出可靠、可预测的汽车电子软件系统，满足ISO 26262等功能安全标准的要求。
