前言
大家好，我是ZLinear的硬件工程师。
在之前的系列文章中，我们深入探讨了基准电压、结构布局、保护电路等话题。今天，我们来聊一个在电源设计和信号调理中非常基础却又至关重要的电路------LC滤波电路。
很多工程师在设计电源或处理信号纹波时，可能都遇到过这样的困惑：
- 为什么我用了一个大电容滤波，输出纹波还是很大？
- 为什么单独加一个电感，电压跌落的很厉害？
- 都说LC滤波效果好，但到底好在哪里？它的"L"和"C"该如何选型？
- 为什么有时候加了LC滤波，电路反而出现了振荡？
- 在数据采集卡这种高精度系统中，电源上的纹波对ADC采样到底有多大影响？
这些问题的答案，都指向同一个核心------学会用好LC滤波器。它就像是电源和信号链路的"净化器"，通过电感（L）和电容（C）的巧妙组合，将我们需要的干净直流从充满噪声的脉动或开关信号中提取出来。
今天，我们就从 LC滤波电路的基本原理 出发，深入剖析其工作方式、参数计算和设计要点，并结合 ZLinear系列数据采集卡 （以 DABL_G511 、DABM-D223 为例）的电源设计，从理论到实战，全面拆解LC滤波电路的设计方法、元件选型与工程陷阱。
一、为什么需要LC滤波？------"强强联合"的必要性
1.1 电容滤波的局限
在整流电路之后，我们通常会先并联一个大电容进行滤波。电容利用其储能特性，在电压升高时充电，在电压降低时放电，从而"填平"脉动直流波形中的低谷。
但电容滤波存在一个天生局限：
电容滤波的输出电压随负载电流的增大而下降得比较厉害，即它的负载调整率较差。同时，为了得到更平滑的输出，需要非常大的电容值，这会导致体积和成本的急剧上升。
1.2 电感滤波的局限
电感同样可以用来滤波。电感对变化的电流呈现高阻抗（感抗 X_L = 2\\pi fL），能阻碍电流的变化，使输出电流更平滑。
但电感滤波的局限性同样明显：
- 体积大、成本高：电感通常比电容大得多。
- 输出电压低：电感本身有直流电阻（DCR），会产生压降，导致输出电压低于整流输出的峰值。
- 电磁干扰（EMI）：电感是天然的电磁辐射源，如果处理不好，会影响周围的精密电路。
1.3 LC滤波：取长补短的"黄金组合"
正是为了解决单一元件滤波的局限，LC滤波电路 应运而生。它通过将**电感（L）和电容（C）**组合起来，实现了"1+1 > 2"的滤波效果。

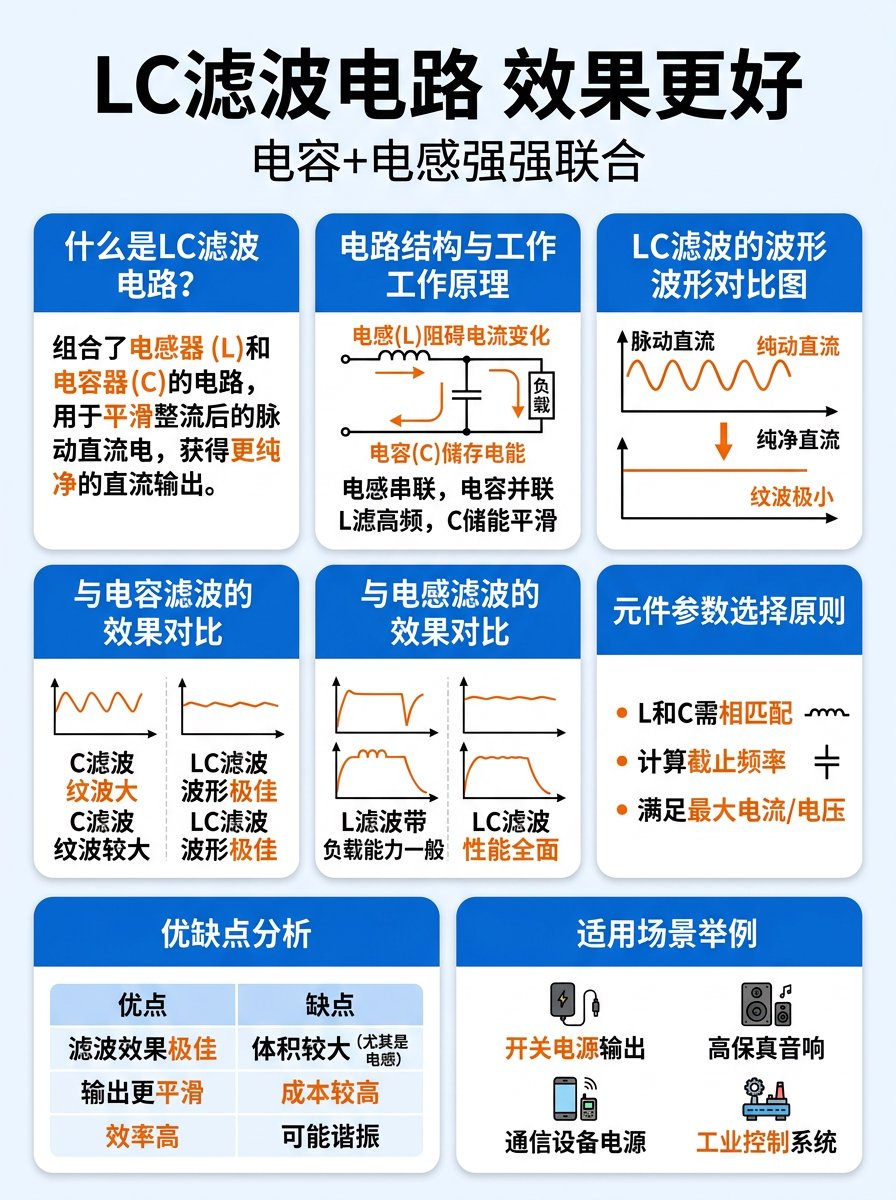

您上传的图片中，精准地概括了这一点：
"电容+电感强强联合"，这句话道出了LC滤波的精髓。
电感器的核心作用是**"阻止电流变化"（阻交流），它能有效抑制整流后脉动电流中的交流分量，让电流变得更平滑。它还起到了"隔离"**输入与输出纹波的作用，减少瞬态电压冲击。
电容器的核心作用是**"储存和释放电能"（通交流、隔直流），它负责将经过电感平滑后的电流进一步滤除残余的交流纹波**，最终在电容两端得到纯净的直流电压。
简单来说，电感负责"粗滤" ，将大纹波削弱；电容负责"精滤"，将残余纹波吸收干净。
二、LC滤波电路的工作原理与波形对比
2.1 电路结构与工作流程
一个基本的LC滤波电路结构非常简单：
脉动直流输入 → 串联电感L → 并联电容C → 纯净直流输出
工作流程：
- 当整流后的脉动直流电压上升时，电感L中的电流增加，它会产生一个反向电动势来阻碍电流的增加，同时将部分能量以磁场形式储存起来，对后级电容的冲击减小。
- 当脉动电压下降时，电感L中的电流减小，它又会产生一个正向电动势来阻碍电流的减小，试图维持电流的稳定，同时释放之前储存的能量。
- 电容C则像一个巨大的水库，对经过电感平滑后的电流进行二次滤波，吸收掉残余的高频纹波，最终在负载两端得到一个非常平滑的直流电压。
2.2 波形对比：效果立竿见影
您图片中有一张非常直观的LC滤波的波形对比图，清晰展示了不同滤波方案的效果：
| 滤波类型 | 输出波形特点 | 纹波大小 |
|---|---|---|
| 纯电容滤波 | 波形有较大的锯齿状波动，负载能力弱，重载时跌落明显 | 纹波较大 |
| 纯电感滤波 | 波形比电容平滑，但存在一定的直流压降，且体积庞大 | 纹波中等 |
| LC滤波 | 波形极其平滑，几乎为一条直线，兼顾了低纹波和较好的负载调整率 | 纹波极佳（最小） |
结论：从波形可以清晰看出，LC滤波的效果远好于任何一种单元件滤波，它能以相对合理的代价，获得最纯净的直流输出。
三、元件参数选择：LC滤波电路的设计核心
您图片中也提到了"元件参数选择原则"：L和C需相匹配，计算截止频率，满足最大电流/电压。这三点是设计LC滤波器的核心。
3.1 截止频率（f_c）的计算
这是LC滤波设计的"灵魂"。计算公式如下：
- fc：截止频率（Hz），这是滤波器的分水岭。低于fc的信号（直流）能够顺利通过，高于f_c的纹波和噪声则会被大幅衰减。
- 设计原则 ：截止频率f_c必须远低于需要滤除的最小纹波频率。例如，对于50Hz的工频整流（100Hz脉动），f_c应设计在10Hz-30Hz以下，才能有效滤除100Hz的纹波。对于开关电源（几十到几百kHz）的噪声，f_c则需要设计的更低。
3.2 电感（L）的选型要点
- 电感量 (L)：电感量决定了低频滤波效果和截止频率。电感量越大，对低频纹波的抑制效果越好，但体积、成本和直流电阻（DCR）也越大。
- 直流电阻 (DCR) ：这是非常重要的参数！DCR会直接产生I²R的发热，并造成输出电压的直流跌落。在大电流应用中（如给采集卡的模拟电路供电），必须选用DCR足够低的电感。
- 额定电流 (Isat) ：电感流过电流时，其电感量会下降。当电流超过其饱和电流时，电感量会急剧跌落到几乎为零，滤波器失效。因此，必须选择额定电流远大于实际工作电流的电感。
- 屏蔽特性 ：在数据采集卡这类精密模拟电路中，应优先选用屏蔽电感，以减少其产生的杂散磁场对周围模拟电路（如ADC、运放）的干扰。
3.3 电容（C）的选型要点
- 容值 (C)：决定了储能能力和滤波精细度。容值越大，输出电压越平滑，纹波越小。
- 等效串联电阻 (ESR) ：这是电容最重要的高频特性。ESR过高，会导致电容在高频滤波时发热，且滤波效果变差。应选用低ESR的电容，如钽电容、聚合物电容或X5R/X7R材质的MLCC。
- 耐压 (V)：电容的工作电压必须留有足够的余量（通常大于1.5倍输入电压）。
- 类型 ：
- 电解电容：容值大，耐压高，但ESR较大，高频特性差。适合做低频、大容量的"储能"滤波。
- MLCC（多层陶瓷电容）：容值较小，ESR极低，高频特性好。适合做高频"去耦"和"精滤"。在实际电路中，通常是"一个大容量电解电容 + 一个小容量MLCC"并联使用，以覆盖全频段。
四、产品实战：ZLinear系列采集卡中的LC滤波应用
在ZLinear的高性能数据采集卡中，LC滤波电路无处不在，尤其是在对噪声极其敏感的电源路径 和模拟信号路径上。
4.1 电源入口的"总净化器"
在DABM-D223和DABL7606等板卡上，外部输入的+24V直流电源在进入板内给DC-DC模块或LDO供电前，我们会先经过一个LC滤波器。
架构 ：
外部24V电源 → 防反接/防浪涌电路 → LC滤波器 → DC-DC/LDO → 各功能模块
目的：
- 滤除外部电源线引入的高频共模和差模噪声，这是工业现场最主要的干扰源之一。
- 防止板内DC-DC模块的开关噪声反向传导到外部电源线上，影响其他设备，并满足EMC标准。
典型元件 ：通常采用共模扼流圈（Common Mode Choke） + X电容（差模电容） + Y电容（共模电容） 的组合，构成一个完整的EMI滤波器。
4.2 模拟电源的"二次净化"
为ADC（如AD7606）和运放供电的模拟电源（如±5V、+3.3V_AVCC）是系统的"生命线"，对噪声极度敏感。即使经过了LDO，电源上仍可能残留微弱的纹波。
因此，在ZLinear的设计中，会在LDO的输出端与ADC的电源引脚之间，加上一级低截止频率的LC滤波器。
架构 ：
LDO输出 → 小电感（如10μH~47μH）→ 大电容（如10μF MLCC + 0.1μF MLCC）→ ADC模拟电源引脚
价值：
- 彻底"洗白"电源：这一级LC滤波器能将LDO输出上的残余纹波（通常在几十μV级别）进一步降低到ADC能忽略的水平，从而保证AD7606达到95.5dB的极致信噪比。
- 隔离负载瞬态噪声：当ADC内部进行电荷再分配（采样瞬间）时，会抽取一个电流尖峰。这个电感能像一个"缓冲器"一样，阻止这个尖峰电流瞬间拉低电源电压，从而保证转换精度。
4.3 开关电源输出（DC-DC模块）
在DABL_G511的隔离电源设计中，使用了独立的DC-DC隔离模块（如B0512S-1WR3）。DC-DC模块输出的是高频方波，必须经过整流和滤波才能使用。这个滤波就是典型的LC滤波。
DC-DC模块输出 → 快速恢复二极管整流 → LC滤波器 → 隔离后的模拟电源
这里的LC滤波器，将DC-DC产生的几百kHz的开关噪声彻底滤除，为隔离侧的ADC和运放提供了"干净"的电源。
4.4 与纯电容滤波的对比
您图片中强调了 **"与电容滤波的效果对比"**和 "与电感滤波的效果对比" ，在实际工程中，我们可以体会到：
| 对比维度 | 纯电容滤波 | LC滤波 |
|---|---|---|
| 纹波大小 | 负载较重时纹波较大 | 负载变化时纹波很小，更稳定 |
| 负载调整率 | 较差，输出电压随负载变化波动大 | 较好，输出电压稳定 |
| 成本与体积 | 低成本、小体积 | 较高成本、较大体积（主要是电感） |
| 频率特性 | 对低频纹波效果好，高频时ESR成为瓶颈 | 全频段效果都好，尤其对尖峰噪声抑制效果好 |
| 应用场景 | 小功率、对成本敏感、负载变化不大的电路 | 高精度、大动态负载、对噪声要求苛刻的电路 |
五、LC滤波电路设计的"黄金法则"
5.1 避免谐振
LC电路在特定频率下会发生谐振，导致该频率的噪声非但没有被滤除，反而被放大，这通常是致命的。
- 原则 ：确保滤波器的截止频率 fc 远离系统的任何工作频率（如开关频率、工频及其谐波）。通常，fc 应选择在开关频率的1/10到1/100以下。
- 阻尼（Damping） ：对于大功率或要求严苛的电路，可以在LC滤波器上并联一个阻尼电阻（通常是几欧姆到几十欧姆，与一个小电容串联），来破坏谐振条件，增加系统稳定性。
5.2 布局是"生命线"
- LC紧靠负载 ：从LC滤波器到负载（如ADC引脚）的走线应短而宽，避免长走线引入新的噪声和寄生电感。
- 大电流回路最小化：确保流过L和C的回路面积最小，减少电磁辐射和耦合。尤其在开关电源输出级，滤波电路的PCB布局直接决定了EMI性能的成败。
- 电感远离敏感信号：电感本身就是一个干扰源。在布局时，应将其放置在远离ADC、运放等高精度模拟器件的位置，必要时可加屏蔽罩。
5.3 关注L的DCR
千万不要忽略电感的DCR。对于需要提供大电流的电源，选择具有超低DCR的电感至关重要。DCR过高不仅会造成压降，其产生的焦耳热还会导致电感温度上升，可能影响其饱和电流和寿命。
六、常见问题与排查指南
| 问题现象 | 可能原因 | 排查方案 |
|---|---|---|
| 输出电压偏低或跌落严重 | 1. 电感DCR过大 2. 电感饱和 | 1. 更换更低DCR的电感 2. 检查电流是否超过电感饱和电流 |
| 纹波仍然很大，滤波效果差 | 1. 截止频率过高 2. 电容ESR过大 3. 电感质量差 | 1. 重新计算f_c，增大L或C的值 2. 换用低ESR的MLCC或钽电容 3. 检查电感的频率特性 |
| 输出出现高频振荡或噪声尖峰 | 1. LC谐振 2. 布局不合理，形成了寄生振荡 | 1. 检查f_c附近是否有强干扰源，并尝试增加阻尼 2. 重新规划PCB布局，减小回路面积 |
| 电感有明显啸叫声或发热严重 | 1. 流过电感的交流分量过大 2. 电感饱和 | 1. 确认电感的工作频率和纹波电流 2. 更换饱和电流更大的电感 |
七、总结
LC滤波电路，一个看似简单的组合，却是模拟与电源设计领域最核心、最基础的滤波器形式之一。它是电源的"净化器"，是信号链路的"守护者"。它通过电感"扼流"和电容"储能" 的巧妙配合，实现了1+1>2的卓越滤波效果。
通过拆解ZLinear系列数据采集卡的LC滤波电路设计，我们能看到：
- 分级滤波策略：从电源入口的共模扼流圈，到LDO后面的LC精滤，再到每个ADC引脚前的RC去耦，构成了一整套从粗到细的噪声防护体系。
- 参数是工程的灵魂：一个优秀的LC滤波器，绝不是随意选个电感和电容拼起来。它需要精密的截止频率计算、严谨的元件选型（DCR、ESR、饱和电流、耐压）和合理的PCB布局。
- 平衡的艺术：在大电感（更好滤波）和小体积/低成本之间，在低截止频率（更好滤波）和良好瞬态响应之间，工程师必须懂得权衡，找到最适合项目需求的"最优解"。
记住这张图片的核心思想：电容+电感强强联合。希望这篇文章能帮你用好这把"双刃剑"，设计出纯净、可靠的电源系统。
