如何利用 OpenCV 将图像显示在对话框窗口上

在基于 MFC（Microsoft Foundation Classes）开发的桌面应用中，经常需要实现图像加载、处理与界面显示的功能。结合 OpenCV 库强大的图像处理能力，我们可以快速实现 "将图像显示在 MFC 对话框的 Picture 控件上" 这一需求。

本文将基于完整可运行的工程代码，详细讲解实现原理、关键步骤与代码解析，帮助开发者快速掌握 MFC+OpenCV 联合显示图像的方法。

一、功能概述

本案例实现目标：

创建 MFC 对话框应用程序；
添加按钮与 Picture 控件；
点击按钮打开文件选择对话框，选择本地图像；
使用 OpenCV 加载图像，并嵌入显示到 MFC 的 Picture 控件中；
自动缩放图像以适配控件大小，保持界面整洁。

开发环境：MFC、OpenCV、C++

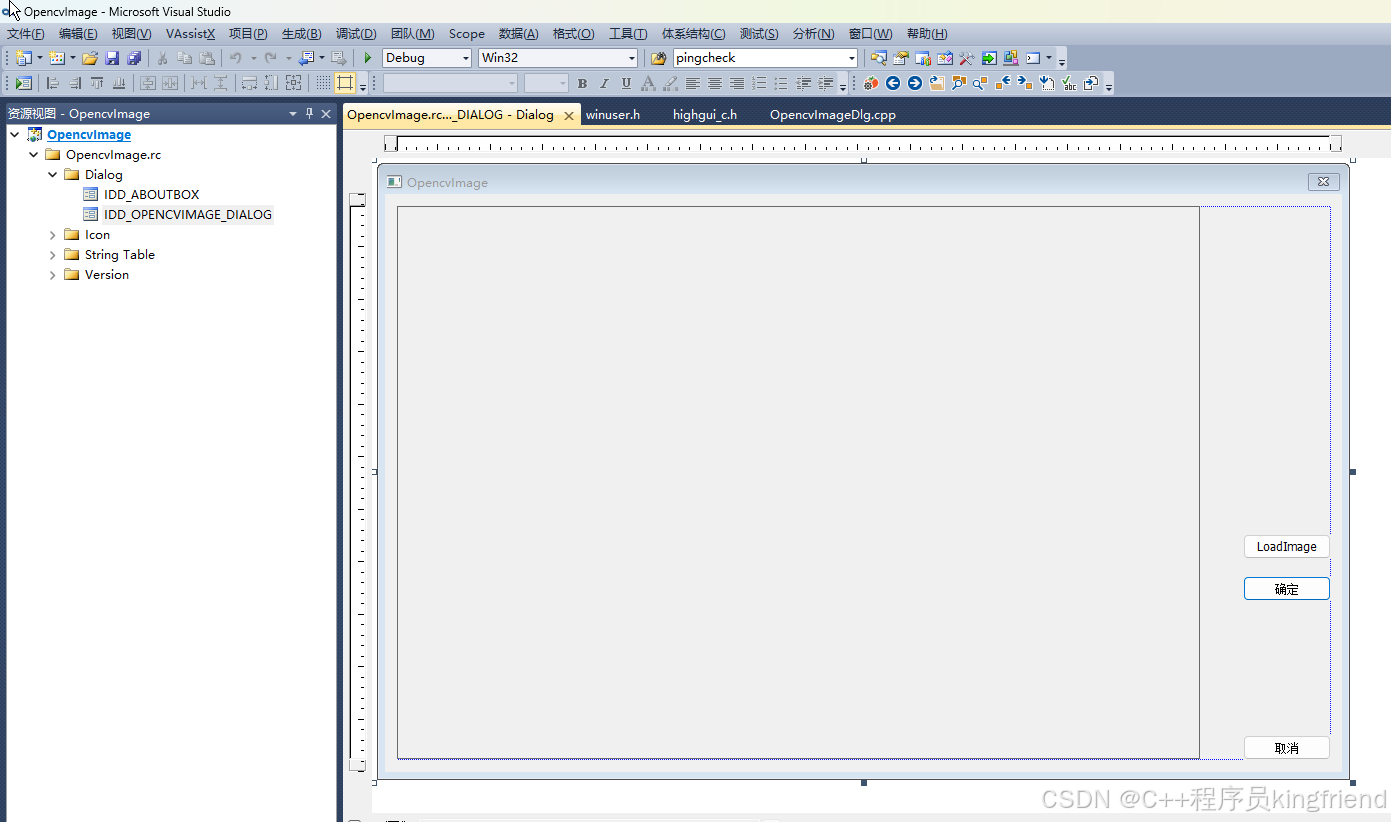

二、界面设计准备

在开始编码前，先完成对话框界面布局：

向工程中添加一个按钮（Button） ，ID 设为IDC_BUTTON_LOADIMAGE，标题为 "加载图像"；
添加一个Picture 控件 ，ID 设为IDC_SHOW_PICTRUE，用于显示 OpenCV 处理后的图像；
保留 MFC 默认的对话框框架，无需额外修改样式。

三、头文件与命名空间配置

要在 MFC 中使用 OpenCV，必须引入对应的头文件并声明命名空间：

cpp 复制代码

#include "stdafx.h"
#include "OpencvImage.h"
#include "OpencvImageDlg.h"
#include "afxdialogex.h"

// OpenCV 核心头文件
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>

using namespace cv; // 使用OpenCV命名空间

说明：

core.hpp：OpenCV 核心数据结构（如 Mat）；

highgui.hpp：图像读取、窗口显示；

imgproc.hpp：图像缩放、变换等处理函数。

四、关键变量定义

在对话框类中，定义 Picture 控件的绑定变量：

cpp 复制代码

CStatic m_ctrlPic; // 绑定 IDC_SHOW_PICTRUE 图片控件

通过DoDataExchange完成控件与变量的关联：

cpp 复制代码

void COpencvImageDlg::DoDataExchange(CDataExchange* pDX)
{
    CDialogEx::DoDataExchange(pDX);
    DDX_Control(pDX, IDC_SHOW_PICTRUE, m_ctrlPic);
}

五、核心功能实现：图像加载与显示

图像显示的核心逻辑在按钮点击响应函数中实现，完整代码如下：

cpp 复制代码

void COpencvImageDlg::OnBnClickedButtonLoadimage()
{
    CString pathName;
    // 1. 创建文件打开对话框
    CFileDialog openFileDlg(TRUE, NULL, _T(""),
        OFN_HIDEREADONLY | OFN_OVERWRITEPROMPT,
        _T("所有类型(*.*)|*.*"), NULL);

    if(openFileDlg.DoModal() == IDOK)
    {
        // 获取选中的图像完整路径
        pathName = openFileDlg.GetPathName();

        // 2. 获取Picture控件的显示区域大小
        CRect rc;
        m_ctrlPic.GetClientRect(&rc);
        cv::Size resizeSize(rc.Width(), rc.Height());

        // 3. OpenCV读取图像
        cv::Mat src = cv::imread((LPCTSTR)pathName);
        cv::Mat resizedDst;

        // 4. 缩放图像适配控件大小
        cv::resize(src, resizedDst, resizeSize);

        // 5. 窗口句柄操作：将OpenCV窗口嵌入MFC控件
        cv::destroyAllWindows(); // 清空旧窗口
        cv::namedWindow("OpecvImage", CV_WINDOW_AUTOSIZE);

        // 获取OpenCV窗口句柄
        HWND ImgWnd = (HWND)cvGetWindowHandle("OpecvImage");
        // 设置父窗口为MFC Picture控件
        ::SetParent(ImgWnd, m_ctrlPic.m_hWnd);
        // 隐藏OpenCV原生窗口
        ::ShowWindow(::GetParent(ImgWnd), HIDE_WINDOW);

        // 6. 在控件中显示图像
        cv::imshow("OpecvImage", resizedDst);
    }
    UpdateData(FALSE);
}

六、代码核心原理讲解

1. 文件选择对话框

使用 MFC 的CFileDialog实现图像文件选择，支持所有格式的图片文件筛选，用户可自由选择本地图像。

2. 自适应控件缩放

通过GetClientRect获取 Picture 控件的宽高，调用cv::resize将图像缩放到与控件完全匹配的尺寸，避免图像溢出或变形。

3. OpenCV 窗口嵌入 MFC（核心技术）

这是本案例最关键的步骤：

OpenCV 默认创建独立窗口显示图像；
通过cvGetWindowHandle获取 OpenCV 窗口句柄；
使用::SetParent将 OpenCV 窗口的父窗口设置为 MFC Picture 控件；
隐藏 OpenCV 原生窗口，只保留嵌入后的显示区域。

最终实现效果：图像完全显示在 MFC 对话框的指定控件内，而非独立弹出窗口。

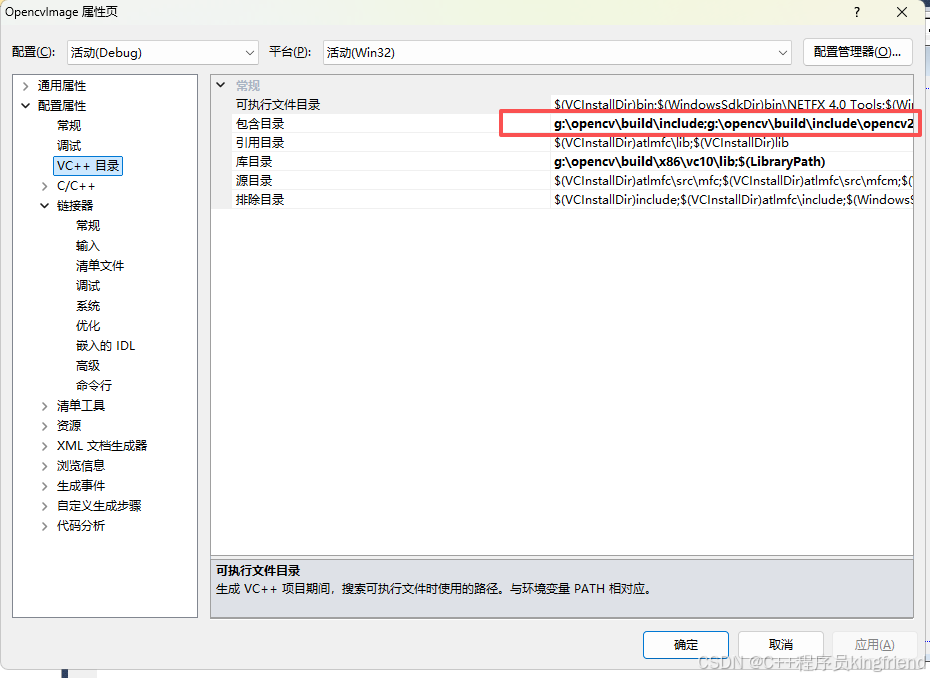

//包含目录

g:\opencv\build\include

g:\opencv\build\include\opencv2

g:\opencv\build\include\opencv

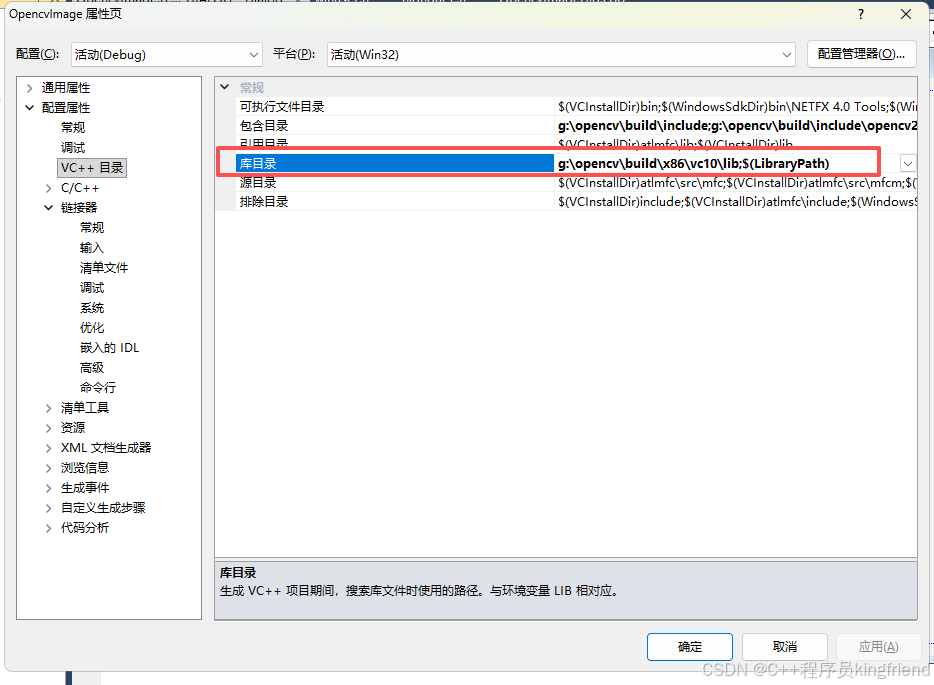

//库目录

g:\opencv\build\x86\vc10\lib

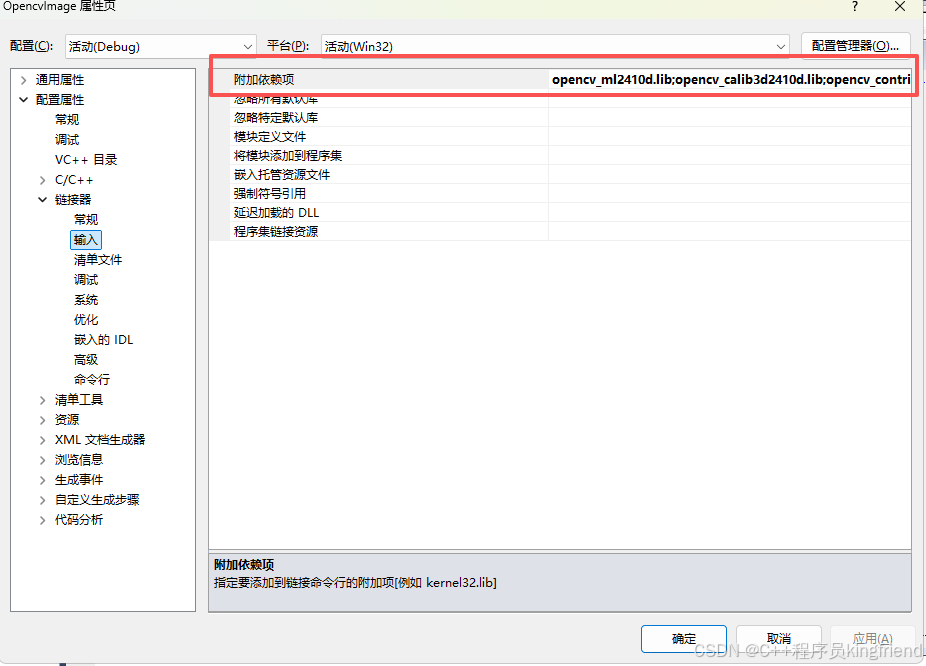

//链接输入

//debug库文件列表

opencv_ml2410d.lib

opencv_calib3d2410d.lib

opencv_contrib2410d.lib

opencv_core2410d.lib

opencv_features2d2410d.lib

opencv_flann2410d.lib

opencv_gpu2410d.lib

opencv_highgui2410d.lib

opencv_imgproc2410d.lib

opencv_legacy2410d.lib

opencv_objdetect2410d.lib

opencv_ts2410d.lib

opencv_video2410d.lib

opencv_nonfree2410d.lib

opencv_ocl2410d.lib

opencv_photo2410d.lib

opencv_stitching2410d.lib

opencv_superres2410d.lib

opencv_videostab2410d.lib

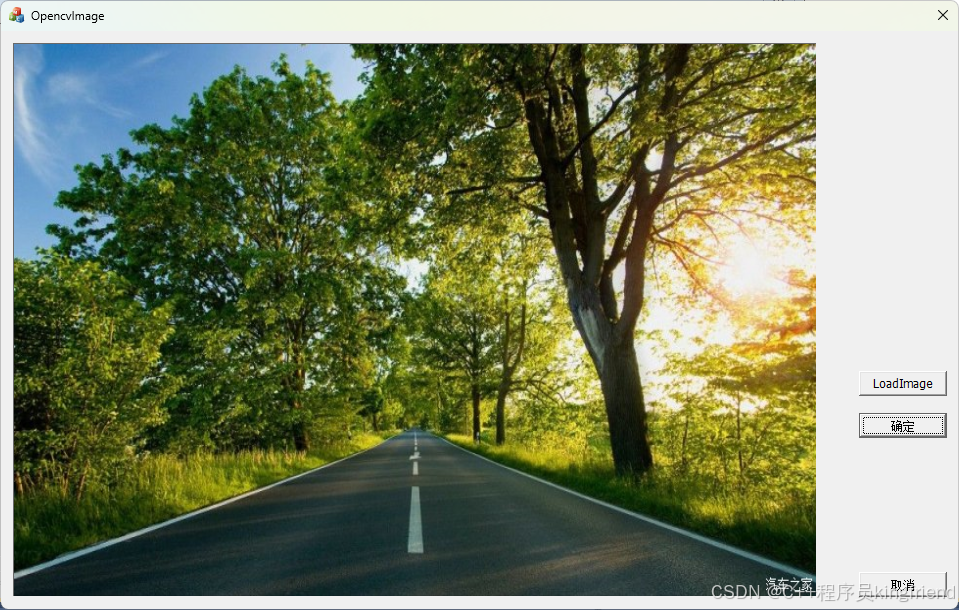

测试图片运行效果：
