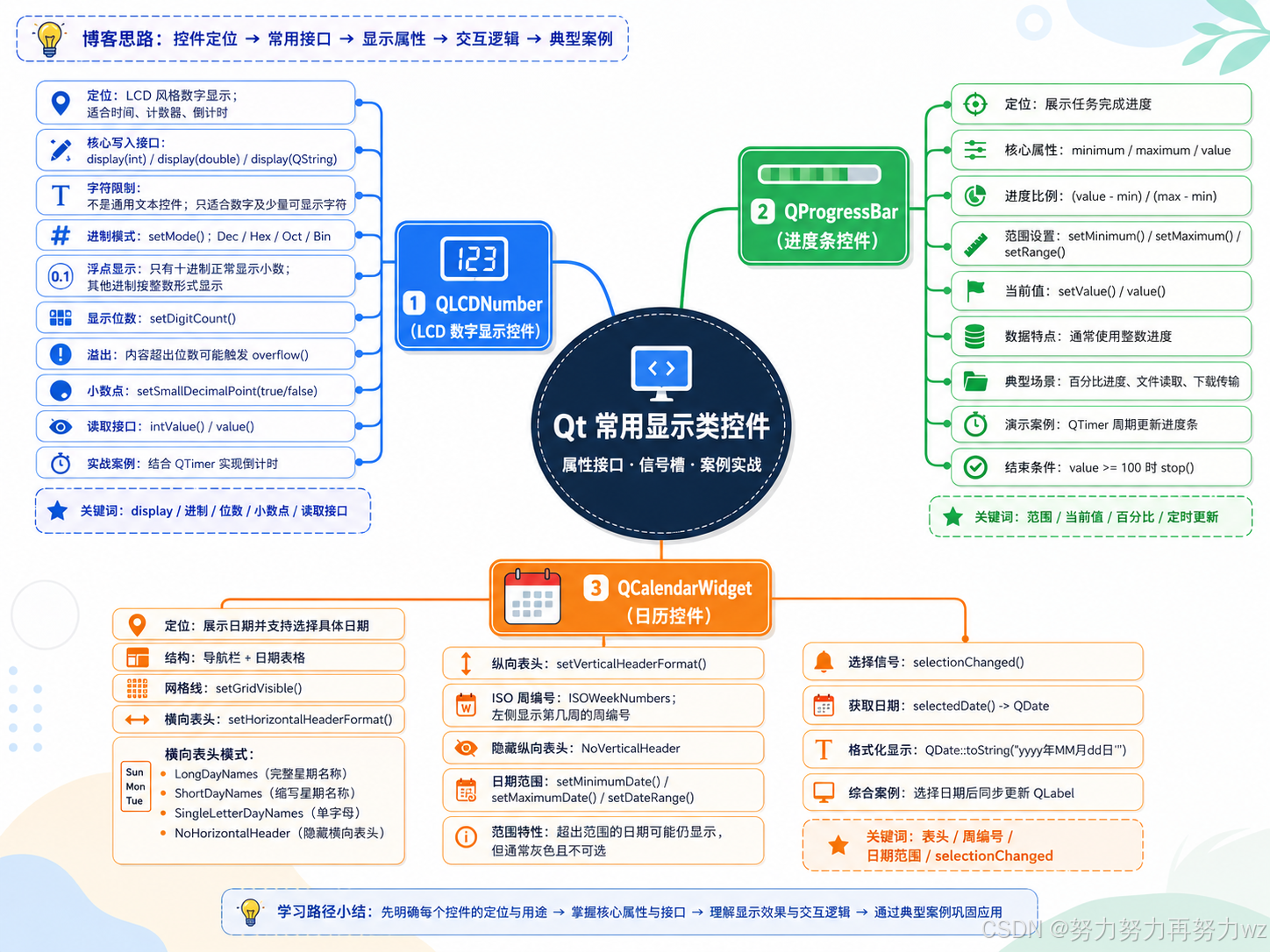

`思维导图`

`引入`

在此前的学习中，我们已经了解了 Qt 中的一些常用控件，包括按钮类控件和标签类控件。通过这些内容，我们初步认识了 Qt 控件的基本使用方式，以及控件在界面显示、用户交互和信号槽机制中的作用。

本文将继续围绕 Qt 常用控件展开，进一步学习其他典型控件的使用方式，并结合实际代码分析其常见属性、信号槽连接方式以及在界面开发中的应用场景。

QLCDNumber 数字显示控件：从基础显示控制到倒计时案例

QLCDNumber：LCD 数字显示控件的基本使用与显示控制

首先要介绍的显示类控件是 QLCDNumber即 LCD 数字显示控件 。从功能定位上来看，QLCDNumber 和前面学习过的 QLabel 有一定相似之处，它们都可以在界面中展示内容。不过二者的侧重点并不相同：QLabel 更偏向通用文本或图片展示，可以显示普通字符串、富文本以及图片；而 QLCDNumber 则更侧重于数值展示，它会以类似电子表、计算器或数码管的 LCD 风格显示数字。

在实际开发中，QLCDNumber 的外观属性既可以在 Qt Designer 中通过可视化方式进行设置，也可以通过 C++ 代码进行控制。例如，可以设置它的数字位数、显示模式、小数点样式等属性。

对于 QLCDNumber 来说，设置当前显示内容的核心接口是 display()。该接口提供了多个重载版本，既可以接收整数，也可以接收浮点数，还可以接收字符串形式的内容，并将其以 LCD 数字风格显示到界面中。

cpp 复制代码

ui->lcdNumber->display(10);       // 显示整数
ui->lcdNumber->display(3.14);     // 显示浮点数
ui->lcdNumber->display("12:30");  // 显示部分 LCD 风格支持的字符串

需要注意的是，虽然 display() 可以接收字符串参数，但 QLCDNumber 并不是通用字符串显示控件。由于它采用 LCD 数码管风格进行绘制，因此只能显示数字以及少量适合数码管表示的字符，例如负号、小数点、冒号、部分英文字母等。如果传入了不支持的字符，这些字符会被替换为空格。

因此，如果只是普通文本展示，更适合使用 QLabel；如果是数字、时间、计数器、倒计时等内容展示，则更适合使用 QLCDNumber。

除了设置显示值之外，QLCDNumber 还可以控制数值的显示进制。它支持十进制、十六进制、八进制和二进制显示模式：

cpp 复制代码

ui->lcdNumber->setMode(QLCDNumber::Dec); // 十进制
ui->lcdNumber->setMode(QLCDNumber::Hex); // 十六进制
ui->lcdNumber->setMode(QLCDNumber::Oct); // 八进制
ui->lcdNumber->setMode(QLCDNumber::Bin); // 二进制

也可以使用对应的槽函数来切换显示模式：

cpp 复制代码

ui->lcdNumber->setDecMode();
ui->lcdNumber->setHexMode();
ui->lcdNumber->setOctMode();
ui->lcdNumber->setBinMode();

需要注意的是，QLCDNumber 虽然可以通过 display(double) 接收浮点数，但只有在十进制模式下才会正常显示小数部分。当控件处于十六进制、八进制或二进制模式时，传入浮点数本身不会导致接口调用错误，但控件会按照该数值对应的整数形式进行进制显示，因此不会展示小数部分。

对于显示位数，QLCDNumber 提供了 setDigitCount() 接口。该接口用于设置控件当前能够显示的数字位数，例如：

cpp 复制代码

ui->lcdNumber->setDigitCount(5);

这里的 5 表示控件最多显示 5 个数字位，而不是表示小数点后保留 5 位。如果传入 display() 的内容超出了当前 digitCount 所能容纳的范围，控件就无法完整显示该内容，并可能触发 overflow() 信号。

例如：

cpp 复制代码

ui->lcdNumber->setDigitCount(5);
ui->lcdNumber->display(12345);  // 可以完整显示

ui->lcdNumber->display(123456); // 超出 5 位，可能触发 overflow()

如果显示的是小数，还需要结合 setSmallDecimalPoint() 来理解。该接口用于控制小数点的显示方式：

cpp 复制代码

ui->lcdNumber->setSmallDecimalPoint(true);

当参数为 true 时，小数点会以较小的形式显示在数字之间，此时小数点不单独占用一个数字位；当参数为 false 时，小数点会按照正常大小显示，并且会占用一个数字位。

例如，当显示 12.34 时，如果小数点占用一个显示位，那么整体显示结构可以理解为：

text 复制代码

1 2 . 3 4

此时一共需要 5 个显示位置。

cpp 复制代码

ui->lcdNumber->setDigitCount(5);
ui->lcdNumber->setSmallDecimalPoint(false);
ui->lcdNumber->display(12.34);

如果将 digitCount 设置为 4，并且小数点仍然占用一个显示位：

cpp 复制代码

ui->lcdNumber->setDigitCount(4);
ui->lcdNumber->setSmallDecimalPoint(false);
ui->lcdNumber->display(12.34);

此时显示容量就不够了，因为 12.34 需要 1、2、.、3、4 共 5 个显示位置。

而如果启用较小的小数点显示模式：

cpp 复制代码

ui->lcdNumber->setSmallDecimalPoint(true);

小数点就不会单独占用 digitCount 中的一个位置，主要占用显示位的是 1、2、3、4 这几个数字。

因此，QLCDNumber 中几个常用接口之间的关系可以这样理解：display() 用于设置当前显示的值；setMode() 用于控制数值按照什么进制显示；setDigitCount() 用于控制控件整体能够显示多少个数字位；setSmallDecimalPoint() 则用于控制小数点是否单独占用一个显示位。

除了通过 display() 设置当前显示内容之外，QLCDNumber 也提供了用于获取当前显示值的接口。常用的读取接口主要有两个：intValue() 和 value()。

其中，intValue() 用于获取当前显示值对应的整数形式，返回值类型为 int；而 value() 用于获取当前显示值对应的浮点形式，返回值类型为 double。

cpp 复制代码

ui->lcdNumber->display(3.14);

int n = ui->lcdNumber->intValue();  // 获取整数形式的显示值
double d = ui->lcdNumber->value();  // 获取浮点形式的显示值

需要注意的是，虽然 display() 可以接收浮点数，但如果后续通过 intValue() 获取当前显示值，那么得到的是整数形式，并不会保留小数部分。因此，如果当前控件用于显示计数器、倒计时等整数场景，可以使用 intValue() 获取当前值；如果控件用于显示小数，并且希望保留小数部分，则应该使用 value() 接口。

因此，display() 可以理解为负责"写入当前显示值"，而 intValue() 和 value() 则负责"读取当前显示值"。其中，intValue() 侧重整数读取，value() 侧重浮点数读取。

QLCDNumber 实战：结合 QTimer 实现倒计时效果

在认识了 QLCDNumber 的相关属性和常用接口之后，接下来我们通过一个常见的应用场景来进一步理解它的使用方式，这个应用场景就是倒计时。

倒计时的核心逻辑并不复杂：首先在界面中显示一个初始数值，然后每隔一段固定时间对该数值进行更新，直到数值减小到 0 为止。因此，这里除了需要使用 QLCDNumber 显示当前倒计时数值之外，还需要借助 QTimer 类来完成周期性触发任务。

QTimer 本质上是 Qt 提供的定时器类，它可以按照指定的时间间隔周期性地发出 timeout() 信号。我们只需要将该信号和自定义槽函数进行连接，就可以在槽函数中完成周期性任务，例如更新 QLCDNumber 当前显示的数值。

需要注意的是，QTimer 并不是显示类控件，它不会直接显示在界面中。前面学习 QLabel、QPushButton 等控件时，给控件传递父指针通常有两层含义：一方面是应用 Qt 的父子对象机制，让子对象的生命周期交给父对象管理；另一方面是确定该控件显示在哪个父窗口区域中。

但是对于 QTimer 来说，它并不继承 QWidget，而是继承自 QObject，因此它不具备界面显示能力。创建 QTimer 对象时传入 this，主要是为了应用 Qt 的对象树机制：

cpp 复制代码

timer = new QTimer(this);

这样一来，timer 就会成为当前 Widget 对象的子对象。当 Widget 被销毁时，作为子对象的 QTimer 也会被自动销毁，从而避免我们手动释放定时器对象。

创建定时器对象之后，可以通过 start() 设置定时器的触发间隔。start() 接收的参数单位是毫秒，例如：

cpp 复制代码

timer->start(1000);

表示定时器每隔 1000ms，也就是每隔 1 秒发出一次 timeout() 信号。接着通过 connect() 将 timeout() 信号和槽函数绑定起来：

cpp 复制代码

connect(timer, &QTimer::timeout, this, &Widget::handler);

这样每当定时器触发时，都会自动调用 handler() 槽函数。在槽函数中，我们可以先通过 intValue() 获取 QLCDNumber 当前显示的整数值，然后判断倒计时是否已经结束。如果当前值已经小于等于 0，就调用 stop() 停止定时器；否则将当前值减 1，并再次通过 display() 更新到界面中。

完整代码如下：

cpp 复制代码

#include "widget.h"
#include "ui_widget.h"
#include <QTimer>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    // 设置 LCD 初始显示值
    ui->lcdNumber->display(10);

    // 创建定时器对象，并将当前窗口作为父对象
    timer = new QTimer(this);

    // 绑定 timeout 信号和自定义槽函数
    connect(timer, &QTimer::timeout, this, &Widget::handler);

    // 每隔 1000ms 触发一次 timeout 信号
    timer->start(1000);

    // 设置 LCD 控件样式
    ui->lcdNumber->setStyleSheet(
        "QLCDNumber {"
        "color: green;"
        "background-color: black;"
        "border: 2px solid gray;"
        "}"
    );
}

Widget::~Widget()
{
    delete ui;
}

void Widget::handler()
{
    int value = ui->lcdNumber->intValue();

    if (value <= 0)
    {
        timer->stop();
        return;
    }

    value--;
    ui->lcdNumber->display(value);
}

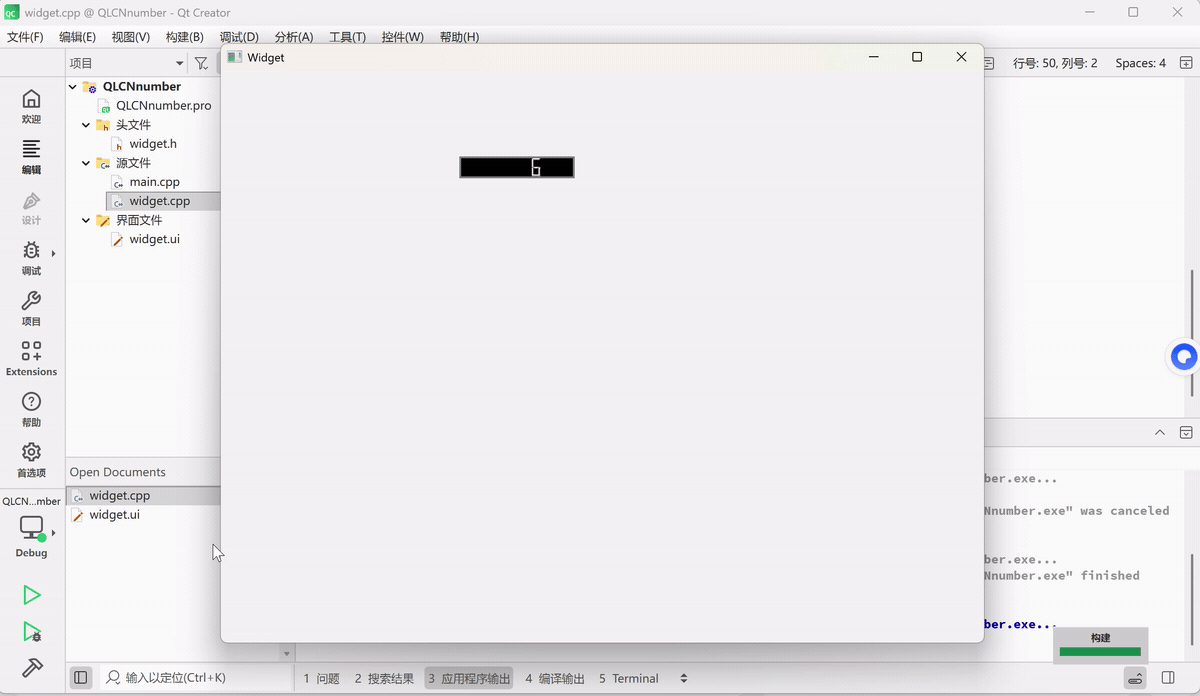

在这个案例中，QLCDNumber 负责显示当前倒计时数值，而 QTimer 负责按照固定时间间隔触发更新逻辑。二者结合之后，就可以实现一个简单的倒计时效果。

QProgressBar 进度条控件：范围设置、进度更新与定时器模拟

根据上文，我们已经认识了 QLCDNumber 这种 LCD 数字显示控件。接下来要学习的显示类控件是 QProgressBar，也就是进度条控件。

QProgressBar 主要用于在界面中展示某个任务的完成进度。它会根据当前值在指定区间中的位置，计算出当前进度比例，并以进度条长度的形式展示出来。简单来说，进度条的显示效果取决于三个核心值：最小值、最大值以及当前值。

其中，最小值和最大值用于确定整个进度范围，当前值用于表示任务当前执行到了哪个位置。进度比例可以简单理解为：

text 复制代码

当前进度比例 = (当前值 - 最小值) / (最大值 - 最小值)

因此，当我们将进度条范围设置为 0 ~ 100 时，当前值就可以直接理解为百分比。例如，当前值为 30，就表示任务完成了 30%；当前值为 100，就表示任务已经完成。

在代码中，可以通过 setMinimum() 和 setMaximum() 分别设置进度条的最小值和最大值：

cpp 复制代码

ui->progressBar->setMinimum(0);
ui->progressBar->setMaximum(100);

也可以使用 setRange() 一次性设置进度条的范围：

cpp 复制代码

ui->progressBar->setRange(0, 100);

设置好范围之后，可以通过 setValue() 设置当前进度值：

cpp 复制代码

ui->progressBar->setValue(0);

而如果需要获取当前进度条的值，则可以调用 value() 接口：

cpp 复制代码

int value = ui->progressBar->value();

需要注意的是，QProgressBar 的当前值是整数类型，因此它通常适合用来表示整数进度。例如，在 0 ~ 100 的范围中，可以将当前值直接理解为百分比；而在文件读取、文件下载、文件传输等场景中，也可以将进度条范围设置为 0 ~ 文件总大小，再根据当前已经读取或传输的字节数更新进度条。

例如，在文件读取场景中，可以先获取文件总大小，然后将进度条的最大值设置为文件总字节数。随着文件不断被读取，再将已经读取的字节数设置为当前值，这样进度条就可以根据真实读取进度进行变化。

为了演示 QProgressBar 的基本使用方式，我们可以先实现一个简单的模拟进度条案例。这里仍然需要借助 QTimer 定时器类。QTimer 会按照指定时间间隔周期性地发出 timeout() 信号，我们将该信号和槽函数绑定起来，然后在槽函数中不断修改进度条的当前值，就可以模拟一个自动增长的进度条效果。

完整代码如下：

cpp 复制代码

#include "widget.h"
#include "ui_widget.h"
#include <QTimer>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    // 设置进度条范围
    ui->progressBar->setRange(0, 100);

    // 设置进度条初始值
    ui->progressBar->setValue(0);

    // 创建定时器对象，并将当前窗口作为父对象
    qtimer = new QTimer(this);

    // 绑定 timeout 信号和自定义槽函数
    connect(qtimer, &QTimer::timeout, this, &Widget::handler);

    // 每隔 10ms 触发一次 timeout 信号
    qtimer->start(10);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::handler()
{
    int value = ui->progressBar->value();

    if (value >= 100)
    {
        qtimer->stop();
        return;
    }

    value++;
    ui->progressBar->setValue(value);
}

在这段代码中，首先将进度条的范围设置为 0 ~ 100，并将初始值设置为 0。随后创建一个 QTimer 定时器对象，并将它的 timeout() 信号连接到 handler() 槽函数。

当定时器启动后，它会每隔 10ms 触发一次 timeout() 信号，从而调用一次 handler()。在槽函数中，我们先通过 value() 获取进度条当前的值，如果当前值已经大于等于 100，说明进度条已经到达最大值，此时调用 stop() 停止定时器；否则将当前值加 1，再通过 setValue() 更新进度条显示。

通过这个案例可以看到，QProgressBar 负责展示当前进度，而 QTimer 负责周期性触发更新逻辑。二者结合之后，就可以实现一个自动增长的进度条效果。

QCalendarWidget 日历控件：显示属性、日期范围与选择事件

认识了进度条控件之后，接下来我们继续学习另一个常用的显示类控件：QCalendarWidget，也就是日历控件。

和前面学习的 QLCDNumber、QProgressBar 相比，QCalendarWidget 展示的内容结构要更加复杂。QLCDNumber 主要用于展示数字，QProgressBar 主要用于展示进度比例，而 QCalendarWidget 则会在界面中绘制出一个接近我们日常使用习惯的日历，用于展示日期信息，并支持用户选择具体日期。

从界面结构上来看，QCalendarWidget 通常由上方的导航区域和下方的日期表格组成。上方导航区域用于显示当前年份和月份，并提供月份切换功能；下方日期表格则按照周和日期进行组织，每一个单元格都对应一个具体日期。用户可以通过鼠标点击的方式在日历中选择日期。

对于 QCalendarWidget 来说，Qt 也提供了一系列接口用于控制日历的显示效果。首先，可以通过 setGridVisible() 设置日历表格是否显示网格线：

cpp 复制代码

ui->calendarWidget->setGridVisible(true);

当参数为 true 时，日历中的日期单元格之间会显示网格线；当参数为 false 时，则不会显示网格线。

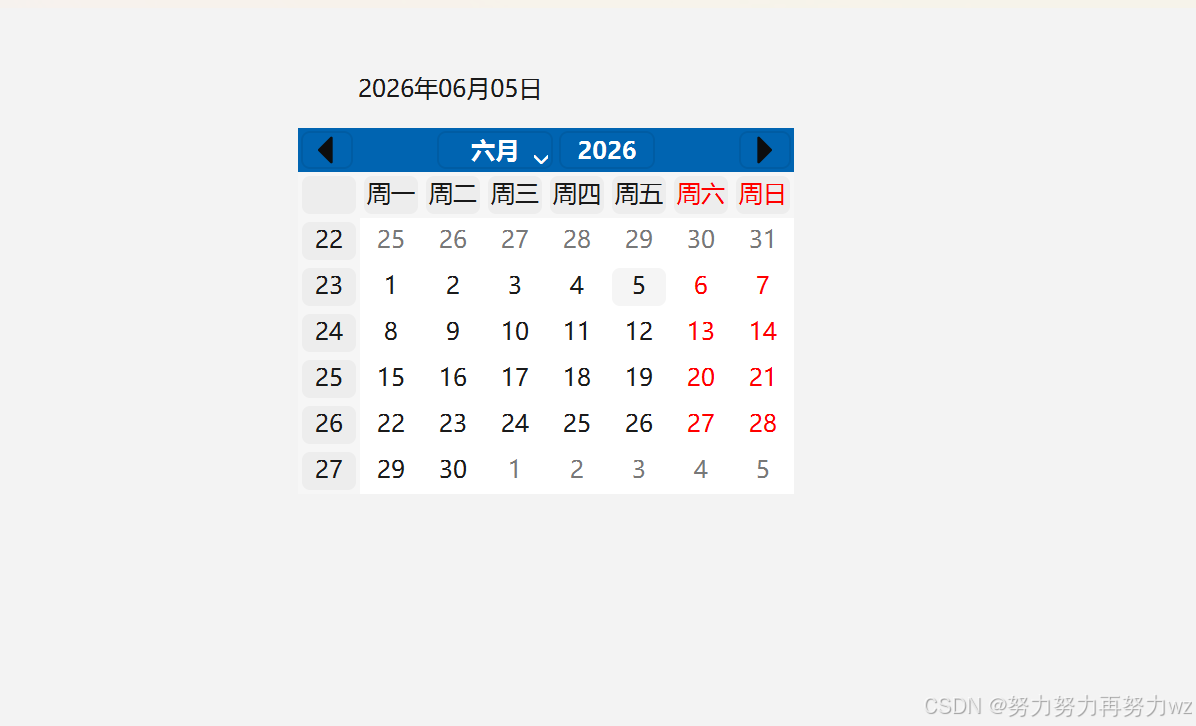

不显示网格线：

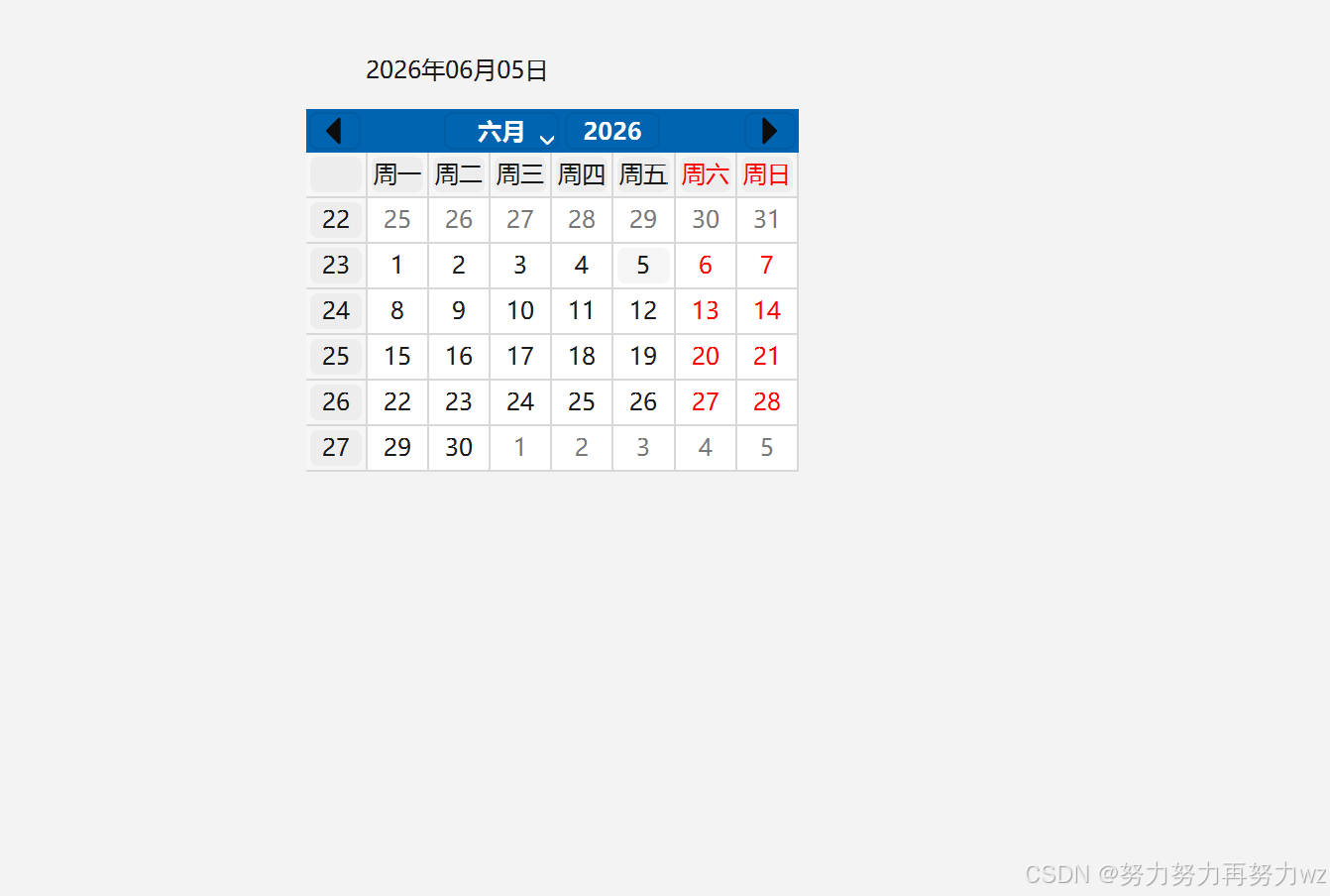

显示网格线：

其次，可以通过 setHorizontalHeaderFormat() 设置日历控件横向表头的显示格式。这里的横向表头，指的是日历日期区域上方用于显示星期名称的一行。例如，在日历表格中，日期区域上方通常会显示"星期一、星期二、星期三......"或者对应的缩写形式，这一行就是横向表头。

cpp 复制代码

ui->calendarWidget->setHorizontalHeaderFormat(QCalendarWidget::ShortDayNames);

QCalendarWidget::ShortDayNames 表示使用较短的星期名称进行显示。例如在英文环境下，完整星期名称可能是 Monday、Tuesday、Wednesday，而较短名称则可能显示为 Mon、Tue、Wed。也就是说，ShortDayNames 会使用星期名称的缩写形式，避免表头内容过长。

除了 ShortDayNames 之外，QCalendarWidget 还提供了其他几种横向表头显示方式：

cpp 复制代码

ui->calendarWidget->setHorizontalHeaderFormat(QCalendarWidget::LongDayNames);
ui->calendarWidget->setHorizontalHeaderFormat(QCalendarWidget::ShortDayNames);
ui->calendarWidget->setHorizontalHeaderFormat(QCalendarWidget::SingleLetterDayNames);
ui->calendarWidget->setHorizontalHeaderFormat(QCalendarWidget::NoHorizontalHeader);

其中，LongDayNames 表示显示完整的星期名称，例如 Monday；ShortDayNames 表示显示较短的星期缩写，例如 Mon；SingleLetterDayNames 表示只显示单字母形式，例如 M；而 NoHorizontalHeader 则表示隐藏横向星期表头。

如果处于中文环境下，实际显示内容可能会受到系统语言环境和 Qt 本地化配置的影响。例如，完整名称可能显示为"星期一"，较短名称可能显示为"周一"或者"一"。因此，在理解这个接口时，不需要死记具体显示成什么文字，只需要抓住它的核心作用：setHorizontalHeaderFormat() 用于控制日历上方"星期表头"的显示形式。

除了横向表头之外，QCalendarWidget 还可以通过 setVerticalHeaderFormat() 设置纵向表头的显示格式。

这里需要注意，纵向表头并不是日历顶部显示年份和月份的区域。顶部显示当前年份、月份，并且可以切换上一个月或下一个月的区域，更准确地说应该叫导航栏或导航区域。而纵向表头指的是日历日期表格最左侧的一列。

横向表头通常位于日期表格上方，用于显示一周中的星期名称，例如"周一、周二、周三......"；而纵向表头则位于日期表格左侧，通常用于显示当前这一行日期属于一年中的第几周。

例如，当设置为：

cpp 复制代码

ui->calendarWidget->setVerticalHeaderFormat(QCalendarWidget::ISOWeekNumbers);

此时日历表格最左侧会显示一列数字，例如 22、23、24 等。这些数字表示对应这一行日期属于当前年份中的第几周，也就是周编号。

可以简单理解为：

text 复制代码

        周一  周二  周三  周四  周五  周六  周日
22       1    2    3    4    5    6    7
23       8    9   10   11   12   13   14
24      15   16   17   18   19   20   21

其中，左侧的 22 表示这一行日期所在的这一周是当前年份中的第 22 周；下一行的 23 表示下一周是当前年份中的第 23 周。

如果不希望显示这一列周编号，也可以将纵向表头设置为隐藏：

cpp 复制代码

ui->calendarWidget->setVerticalHeaderFormat(QCalendarWidget::NoVerticalHeader);

因此，QCalendarWidget 中几个区域可以这样区分：顶部显示年份和月份的区域是导航栏；日期表格上方显示星期名称的一行是横向表头；日期表格左侧显示周编号的一列是纵向表头。

因此，QCalendarWidget 的基础显示属性可以先从三个方面理解：setGridVisible() 用于控制是否显示日期单元格之间的网格线；setHorizontalHeaderFormat() 用于控制横向星期表头的显示格式；setVerticalHeaderFormat() 用于控制纵向周编号表头的显示格式。

通过这些接口，我们可以对日历控件的基础显示效果进行定制，使其更加符合实际界面需求。

认识了 QCalendarWidget 的显示属性之后，我们还可以继续设置日历控件的可选日期范围。这里所谓的范围并不是普通数值范围，而是日期范围。可以通过 setMinimumDate() 设置最小可选日期，通过 setMaximumDate() 设置最大可选日期：

cpp 复制代码

ui->calendarWidget->setMinimumDate(QDate(2026, 1, 1));
ui->calendarWidget->setMaximumDate(QDate(2026, 12, 31));

也可以使用 setDateRange() 一次性设置最小日期和最大日期：

cpp 复制代码

ui->calendarWidget->setDateRange(QDate(2026, 1, 1), QDate(2026, 12, 31));

需要注意的是，最小日期和最大日期限制的是"用户可以选中的日期范围"，而不是简单地控制哪些日期会被绘制出来。由于 QCalendarWidget 通常以完整月份的形式进行展示，为了保证日历表格结构完整，超出范围的日期仍然可能会显示在界面中。

不过，这些超出范围的日期通常会以灰色或禁用状态显示，表示它们不可选中。用户点击这些日期时，日历控件不会将其设置为当前选中日期，因此也不会触发正常的日期选择逻辑。也就是说，日期范围限制影响的是日期的"可选性"，而不是一定影响日期是否出现在界面中。

除了设置可选日期范围之外，QCalendarWidget 还提供了日期选择相关的交互机制。当用户在日历中选中的日期发生变化时，控件会发出 selectionChanged() 信号。我们可以将该信号连接到自定义槽函数，然后在槽函数中获取当前选中的日期，并将其显示到标签控件中。

cpp 复制代码

connect(ui->calendarWidget, &QCalendarWidget::selectionChanged,
        this, &Widget::handler);

在槽函数中，可以通过 selectedDate() 获取当前选中的日期。该接口返回的是一个 QDate 类型的对象：

cpp 复制代码

QDate date = ui->calendarWidget->selectedDate();

如果希望将这个日期显示到 QLabel 中，就需要先将 QDate 转换成字符串。这里可以调用 QDate 的 toString() 接口，并通过格式化字符串控制日期的显示格式：

cpp 复制代码

ui->label->setText(date.toString("yyyy年MM月dd日"));

其中，yyyy 表示四位年份，MM 表示两位月份，dd 表示两位日期。需要注意的是，日期格式化字符串对大小写和重复次数有要求。例如，月份应该使用大写的 MM，日期应该使用小写的 dd。如果格式写错，就可能无法得到预期的显示结果。

当然，toString() 也可以不传递格式化字符串。此时 Qt 会按照默认格式将日期转换成字符串。不过在实际界面开发中，为了让显示效果更加明确，通常会主动指定日期格式。

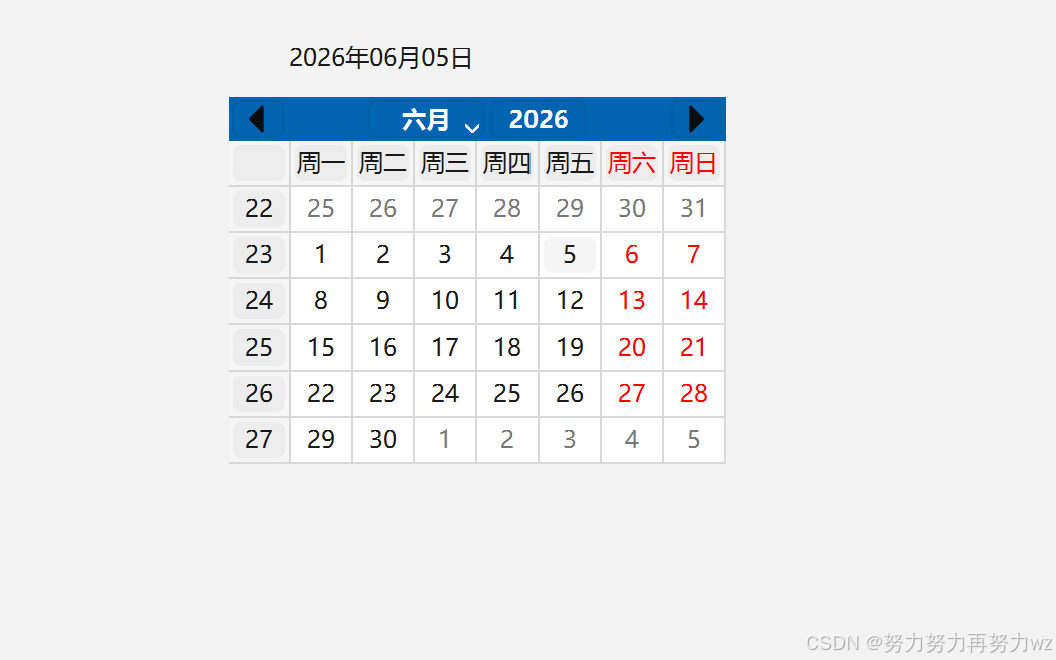

完整代码如下：

cpp 复制代码

#include "widget.h"
#include "ui_widget.h"
#include <QDate>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    // 设置日历基础显示属性
    ui->calendarWidget->setGridVisible(true);
    ui->calendarWidget->setHorizontalHeaderFormat(QCalendarWidget::ShortDayNames);
    ui->calendarWidget->setVerticalHeaderFormat(QCalendarWidget::ISOWeekNumbers);

    // 设置日期可选范围
    ui->calendarWidget->setMinimumDate(QDate(2026, 1, 1));
    ui->calendarWidget->setMaximumDate(QDate(2026, 12, 31));

    // 初始化标签内容，默认显示当前系统日期
    ui->label->setText(QDate::currentDate().toString("yyyy年MM月dd日"));

    // 当选中日期发生变化时，更新标签内容
    connect(ui->calendarWidget, &QCalendarWidget::selectionChanged,
            this, &Widget::handler);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::handler()
{
    QDate date = ui->calendarWidget->selectedDate();
    ui->label->setText(date.toString("yyyy年MM月dd日"));
}

在这段代码中，QDate::currentDate() 用于获取系统当前日期，并在程序启动时初始化标签内容；而 selectedDate() 用于获取用户在日历控件中当前选中的日期。每当用户选择的日期发生变化时，selectionChanged() 信号都会触发槽函数，从而更新标签中显示的日期信息。
