SolidWorks 工程图内容丢失(不显示)解决方法

现象

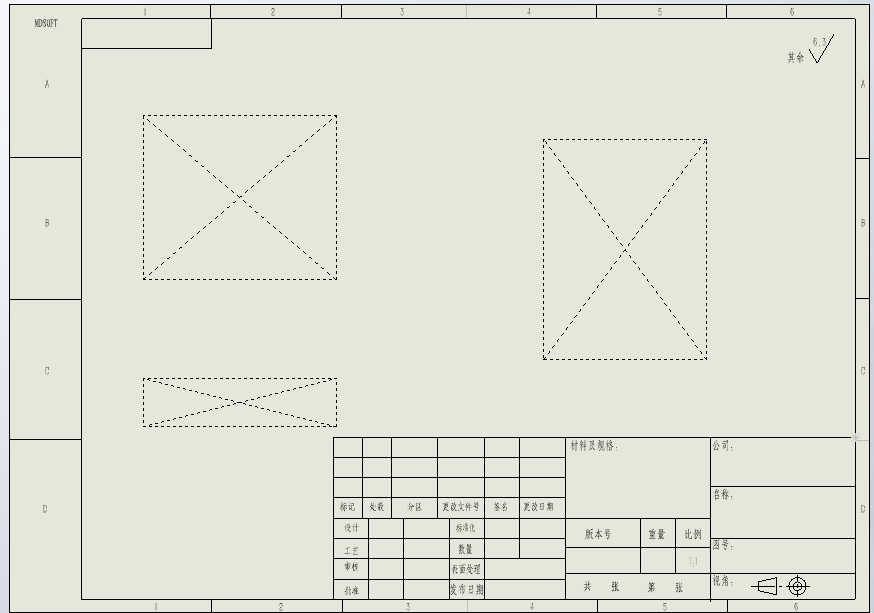

• 视图显示为带叉号的空白方框 或虚线框
• 打开工程图时弹出 "找不到参考文件" 提示框
• 设计树中零件图标显示为灰色问号


根本原因

• 零件 / 装配体文件路径被更改
• 零件/装配体名称被修改
• 只复制了工程图文件，没有复制对应的 3D 模型
• 路径过长

解决方法

原因1：零件 / 装配体路径变更

方法 ：更改参考

1. 不要直接双击工程图

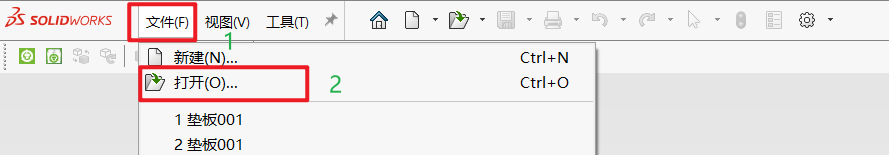

2. 先打开 SW 软件，点击文件→打开

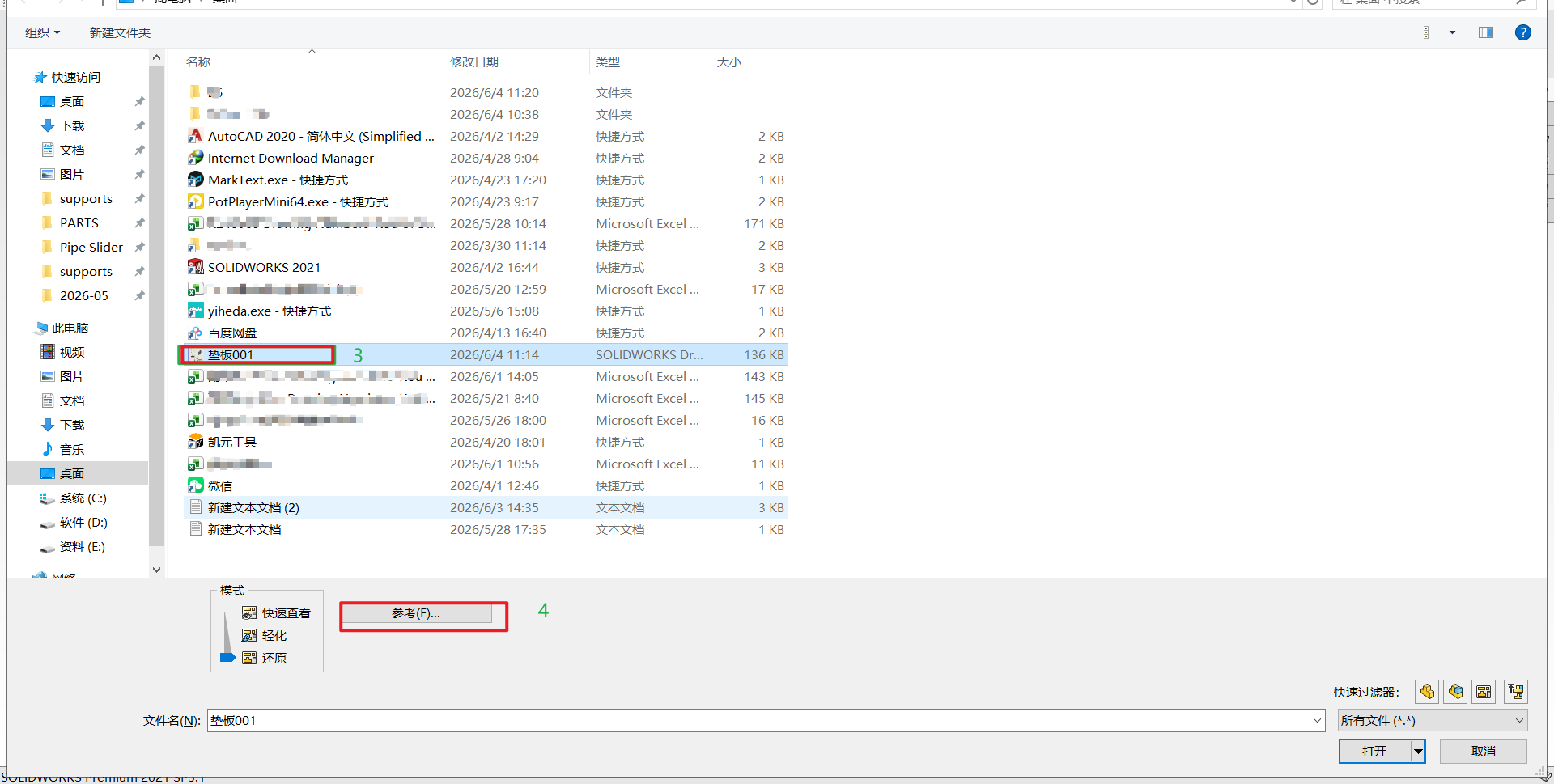

3. 选中工程图文件，不要点击打开 ，点击右下角的参考按钮

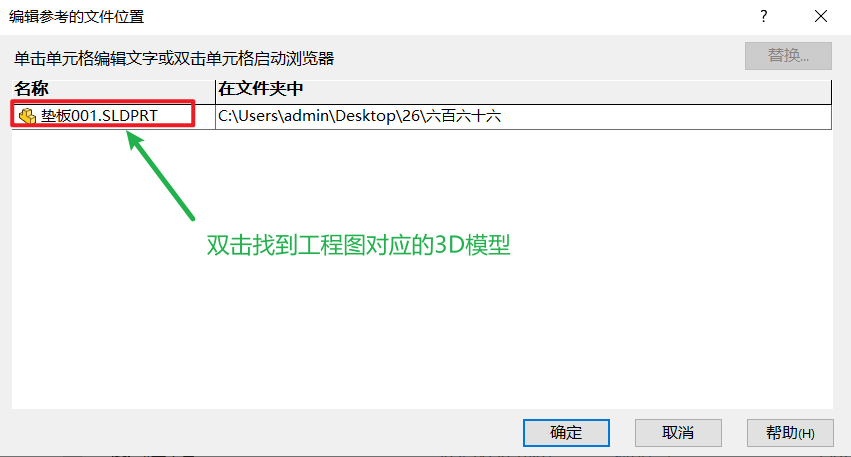

4. 在弹出的窗口中，双击丢失的零件文件名

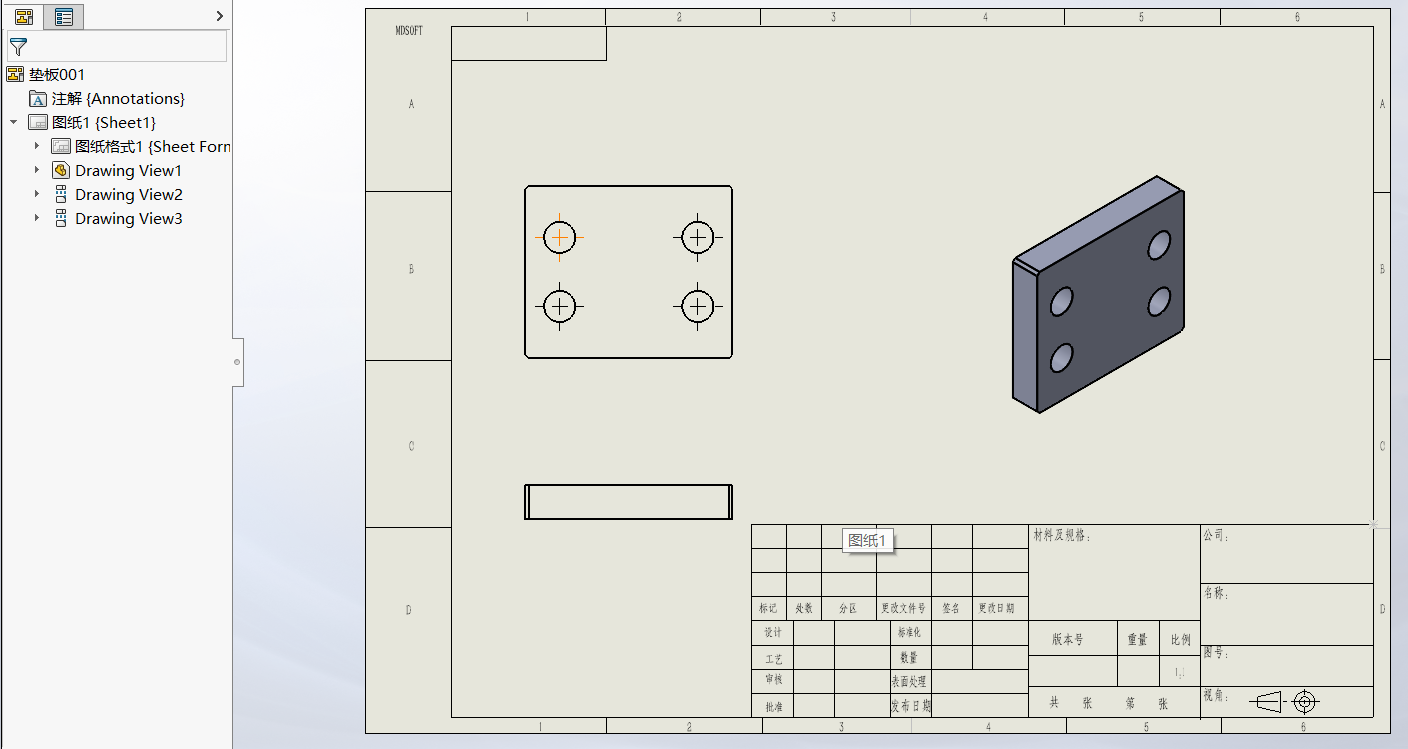

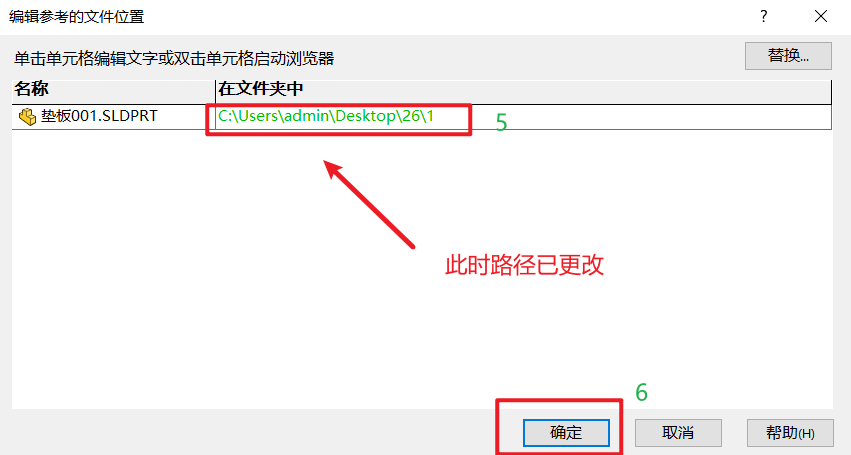

5. 浏览到零件现在的位置，点击确定（所有绿色路径表示修复成功，点击打开工程图）





6. 【打开】



原因2：零件/装配体名称被修改

方法 ：替换模型

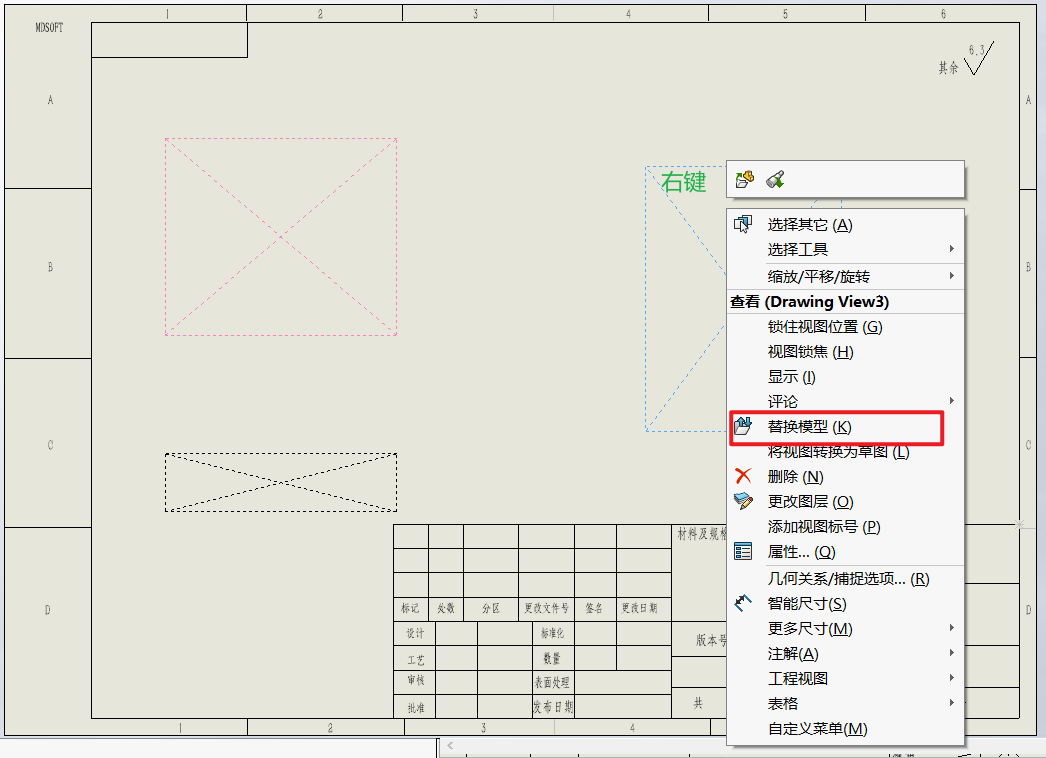

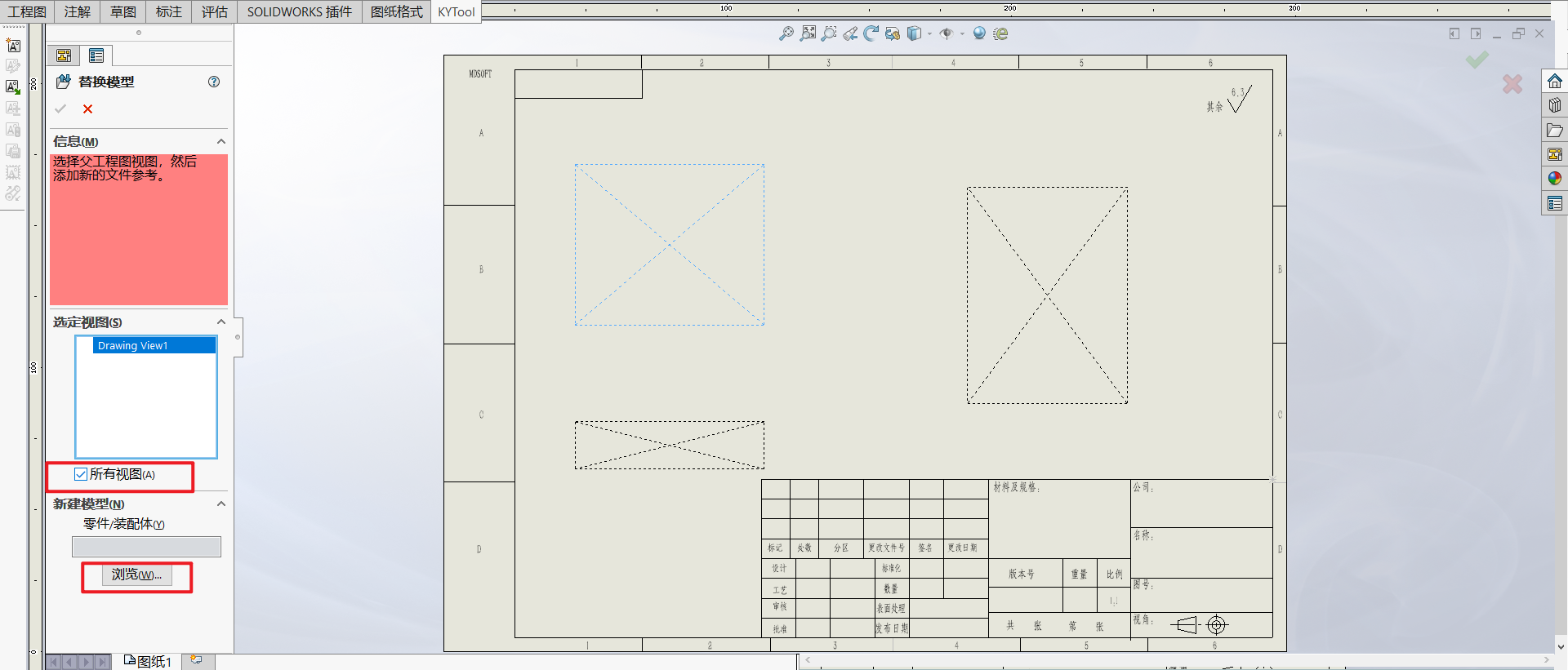

1. 双击打开工程图 ，右键任意视图，选择【替换模型】

2. 勾选【所有视图】，选择【浏览】

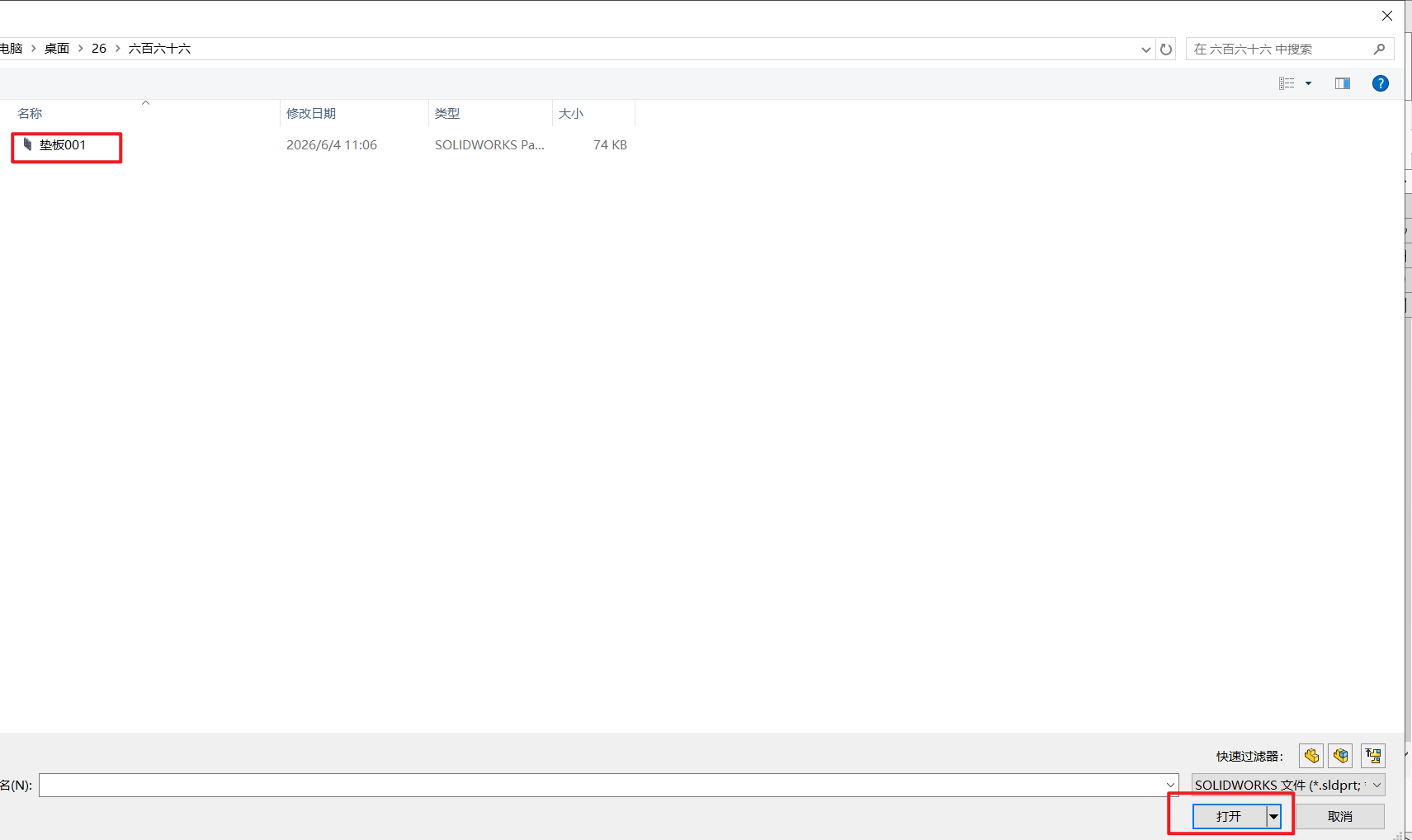

   3. 找到对应的工程图模型，并【打开】

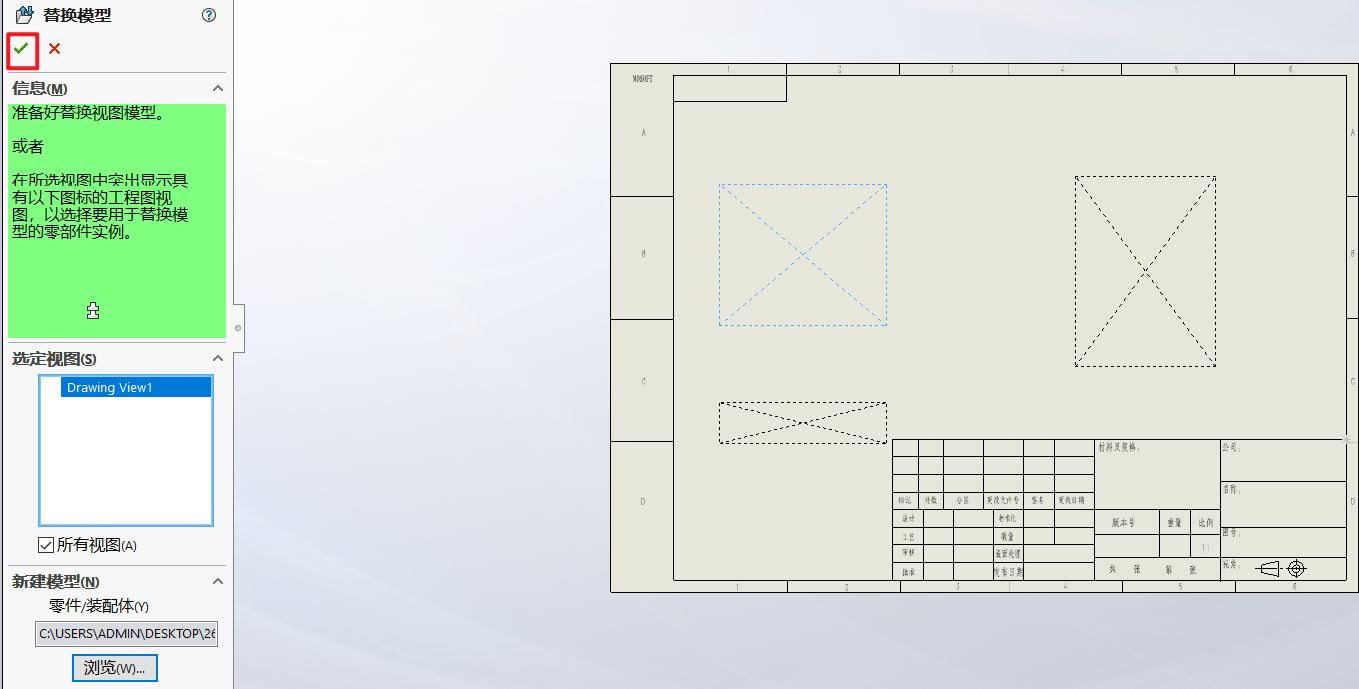

3. 【确认】

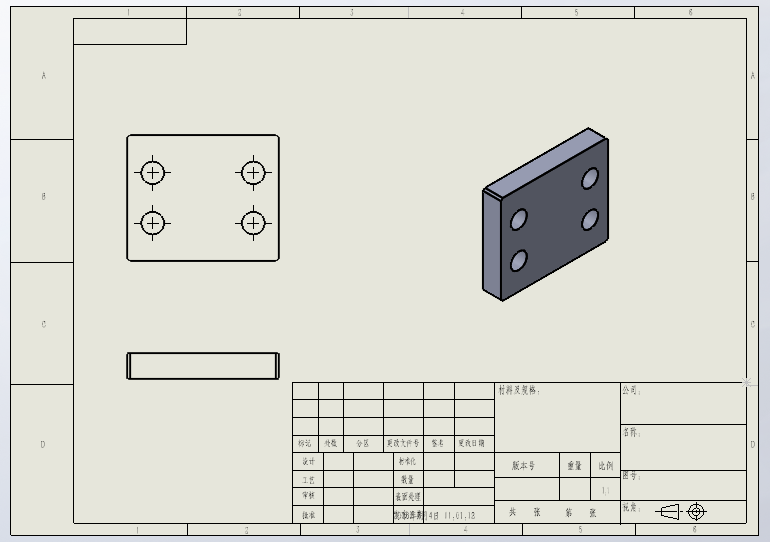

4. 效果
