OpenISP是一个开源的图像信号处理器(ISP)项目,这里我们可以在github直接搜索openISP就可以下载了.它内部采用软件子模块的方式,对象从RAW,RGB,YUV等各个色彩空间的转换操作,过程包含DPC,BLC,CC等等,

后续每个子模块的功能,后面专门抽时间研究原理和功能.

在介绍openISP之前先来认识一些色彩空间以及他们之间是如何转换的, 后续openISP都是在这些色彩空间转换的.

1. 常见的图像色彩空间

Bayer Pattern(阵列格式)

原理：
Bayer 是 RAW 数据最常用的一种色彩滤波阵列（CFA）排列方式。由于传感器本身只能感知光强不能感知颜色，因此覆盖一层滤色片。最常见的是 RGGB 排列（红-绿-绿-蓝），因为人眼对绿色最敏感，所以绿色像素数量是红蓝的两倍。
常用位宽：
8位（BayerRG8）、10位（BayerRG10）、12位（BayerRG12）。
特点：
每个像素只包含单通道信息，看起来像打了马赛克，必须经过"去马赛克（Demosaic）"算法插值才能还原真实色彩。

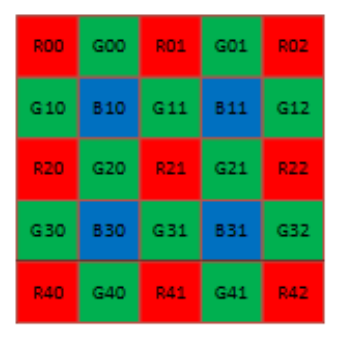

如下图可以看到左上角的4个像素分别为RGGB,那么就说这款sensor的bayer pattern是rggb

最常用的 4 种标准 Bayer 排列如下所示：

复制代码

rggb:  R  Gr    bggr:  B  Gb    gbrg:  Gb B       grbg:  Gr R
       Gb  B           Gr  R           R  Gr             B  Gb

当然你可能还听过,ideal RAW, MIPI RAW等这些图像格式

Ideal RAW: 这是高通平台专属的一种图象格式, 这种格式不仅包含了图像传感器（Sensor）直接输出的原始 Bayer 数据，还打包了拍摄该帧图像时的关键元数据（Metadata），例如传感器增益、曝光时间、镜头参数以及当时的 3A（自动曝光、自动白平衡、自动对焦）状态等. 有了这些信息后,算法工程师和 Camera 工程师可以通过 IDEAL 工具加载这些 RAW 文件，在 PC 端离线模拟 ISP 的处理管线（Pipeline），从而对 CCM（色彩校正矩阵）、LSC（镜头阴影校正）、Gamma、AWB 等模块进行参数调整和验证，而无需每次都连接真机进行实机拍摄。
MIPI RAW: 它就是正常的RAW格式的图像,通过MIPI传输.

除了上面的一些bayer格式,同时你可能也听过QCFA和binning这2个名词.

Binning Mode(4合1)

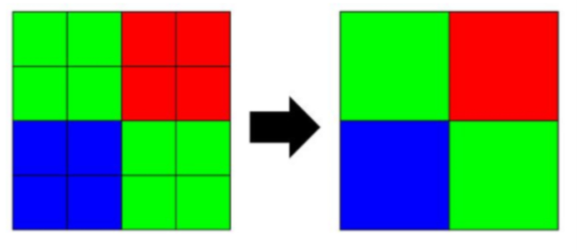

在弱光条件（暗态）或预览模式下，传感器会启动此模式。它将四个相邻的、颜色相同的像素合并为一个"超级像素（Super Pixel）"。例如，一个 16MP（1600万像素）的传感器会转换为 4MP（400万像素）输出。这种"4 in 1"的设计相当于将四个像素的光照集中在一起，从而大幅提升图像的信噪比，使暗光下的照片更加明亮、清晰，同时也能加快图像处理速度。
Non-binning Mode(QCFA)

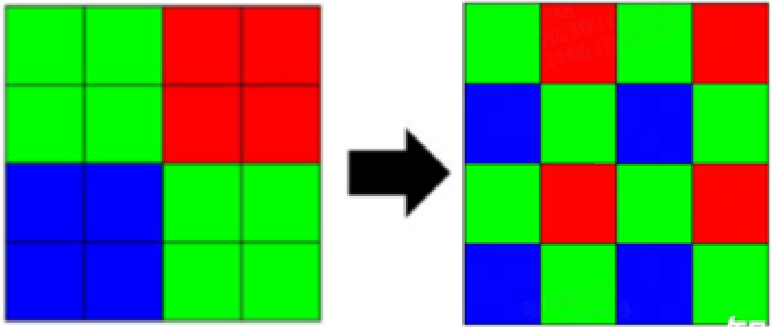

QCFA 的全称是 Quadra Color Filter Array（四合一色彩滤波阵列). 如果是QCFA的图像传输到平台端是不能直接用于处理的,需要将图像转换成正常的bayer域的图像,这就要用到remosaic算法了,就是把图像通过软件或硬件转换成正常的RGGB,BGGR等图像格式了.后续博文会介绍这一块. 下图即为QCFA图像经过remosaic处理后的效果对比.
XCFA:
上面说的QCFA是2x2,即4合1的senor,其实还有3x3,4x4的格式. QCFA是XCFA的一个子集. 原理都是一样的,这里就不多说了.

RGB (三原色光模式)

原理：
RGB 是一种真彩色空间，每个像素都包含完整的红®、绿(G)、蓝(B)三个通道的强度值。从 Bayer 转换到 RGB 的核心步骤就是 Demosaic（去马赛克），即通过插值算法（如双线性插值、梯度校正插值等）根据相邻像素推算出缺失的两个颜色值。
常用位宽：
RGB888（每通道8位，共24位）、RGB565（R占5位，G占6位，B占5位，共16位）。
特点：
这是显示器等输出设备的最终显示格式，色彩信息完整，但数据量庞大，不适合直接用于视频传输和存储。

YUV (亮度与色度分离空间)

原理：
YUV 将图像的亮度（Y）和色度（U、V）分离。因为人眼对亮度极其敏感，对色彩细节不敏感，所以可以在保持主观视觉质量的前提下，对 U、V 分量进行二次采样（如 4:2:2、4:2:0），从而大幅压缩数据量。
常用位宽：
通常为 8位（每个分量8位）。
特点：
是视频存储、传输和编解码（如 JPEG, MPEG, H.264）的绝对主流格式。
格式转换流程与例子

2. 常见的色彩空间转换

Bayer (RAW) 转 RGB

转换原理：Demosaic（去马赛克）。
举例：
假设 Bayer 阵列中某个像素是 G，它只有绿色通道值。算法会提取它上下两个 R 像素的平均值作为它的 R 值，提取左右两个 B 像素的平均值作为它的 B 值，从而补全该像素的 RGB 三元组。

RGB 转 YUV

转换原理：
通过矩阵运算将 RGB 色彩空间映射到 YUV 空间，随后通常伴随色度下采样（Chroma Subsampling）。
举例：
使用 BT.601 标准转换矩阵，将 RGB888 转换为 YUV420。转换后，每 4 个像素共享一组 UV 色度信息，数据体积相比 RGB 减少了约一半。

Bayer 转YUV

Bayer (RAW) 数据转换为 YUV 数据并不是一个直接的数学映射，而是一个复杂的、多步骤的图像处理流水线（ISP Pipeline）。由于 Bayer 数据是单通道的原始光强信息，而 YUV 是亮度与色度分离的色彩空间，转换过程必须经过中间的色彩空间（通常是 RGB）.在上面的2个小部分也是这样介绍的,RAW->RGB, RGB->YUV.

YUV 转 RAW (Bayer)

转换原理：
这是一个不可逆的过程。因为 YUV 已经经过了有损压缩和色彩空间转换，丢失了原始的传感器光子计数信息。如果强行需要 RAW 数据，只能通过算法模拟（如 YUV 转回 RGB，再逆向插值模拟 Bayer 阵列），或者绕过 ISP 直接从传感器硬件获取。

所以从上面的颜色转换也能看出正常的图像处理流程如下:

传感器捕获光子 ➔ RAW (Bayer) ➔ $Demosaic/ISP处理$ ➔ RGB ➔ $矩阵转换/色度下采样$ ➔ YUV ➔ $编码压缩$ ➔ 视频/图片文件。

3. openISP Pipeline

openISP 数据流

下图是openISP的pipeline流程, 图中标明了处理的色彩空间,这里就不详细说明, 后续博文会扒开来说. 相比较下面一个案例的pipeline, openISP少了几个子模块, 后面也会抽几个研究下原理.

复制代码

RAW (uint16, Bayer)
    │
    ▼
[DPC]  坏点校正          ------ Bayer 域预处理
    │
    ▼
[BLC]  黑电平补偿         ------ Bayer 域预处理
    │
    ▼
[AAF]  抗混叠滤波         ------ Bayer 域平滑
    │
    ▼
[AWB]  白平衡增益         ------ Bayer 域色彩校正
    │
    ▼
[CNF]  色度噪声滤波        ------ Bayer 域降噪
    │
    ▼
[CFA]  去马赛克            ------ RAW → RGB
    │
    ▼
[CCM]  色彩校正矩阵        ------ RGB 色彩校正
    │
    ▼
[GC]   Gamma 校正          ------ RGB 色调映射
    │
    ▼
[CSC]  色彩空间转换        ------ RGB → YUV
    │
    ├──[NLM] 非局部均值降噪（Y 通道）
    │      ↓
    ├──[BNF] 双边滤波（Y 通道）
    │      ↓
    ├──[EE]  边缘增强（Y 通道）→ edgemap
    │      ↓
    ├──[FCS] 假彩色抑制（UV 通道，需要 edgemap）
    │
    ▼
[HSC]  色调/饱和度控制     ------ UV 通道后处理
    │
    ▼
[BCC]  亮度/对比度控制     ------ Y 通道后处理
    │
    ▼
YUV 输出 (uint8)

案例:森云星光相机带来全新isp技术

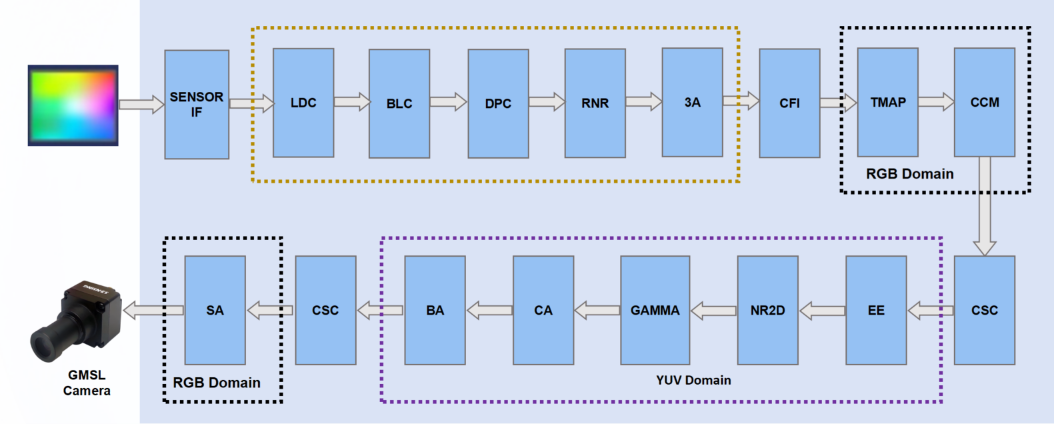

第一阶段：RAW域处理（黄色虚线框内）

这一阶段主要处理传感器输出的原始Bayer数据。

SENSOR IF：Sensor Interface，传感器接口。负责接收来自图像传感器的原始数据，并进行初步的格式转换或同步。这个一般是CSI(MIPI)
LDC：Lens Distortion Correction，镜头畸变校正。用于修正由于镜头光学特性导致的图像几何失真（如桶形或枕形畸变）。
BLC：Black Level Correction，黑电平校正。消除传感器暗电流引起的底噪，将图像的黑色基准对齐到零。
DPC：Defect Pixel Correction，坏点校正。检测并修复传感器上的死点、热点等异常像素。
RNR：Raw Noise Reduction，RAW域降噪。在去马赛克之前对原始数据进行降噪处理，以减少后续处理中的噪声放大。
3A：Auto Exposure / Auto White Balance / Auto Focus，自动曝光/自动白平衡/自动对焦。这是ISP的核心控制算法，负责统计图像信息并反馈控制传感器参数。
CFI：Color Filter Interpolation，色彩滤镜插值（也常称为Demosaic或去马赛克）。将Bayer格式的RAW数据转换为每个像素都包含RGB三通道的完整图像。

第二阶段：RGB域处理（黑色虚线框内）

这一阶段处理已经还原为RGB色彩的图像数据。

TMAP：Tone Mapping，色调映射。主要用于高动态范围（HDR）图像，将宽动态范围的亮度压缩到显示设备可呈现的范围内，保留亮部和暗部细节。
CCM：Color Correction Matrix，色彩校正矩阵。修正传感器光谱响应与人眼视觉标准之间的差异，使颜色还原更准确。

第三阶段：YUV域处理（紫色虚线框内）

图像从RGB空间转换到YUV（亮度+色度）空间后进行的处理，便于分离亮度和色彩进行独立优化。

CSC：Color Space Conversion，色彩空间转换。此处指从RGB转换到YUV空间。
EE：Edge Enhancement，边缘增强（锐化）。提升图像的边缘对比度，使画面看起来更清晰。
NR2D：2D Noise Reduction，二维降噪。在YUV域进一步去除图像噪声，通常比RAW域降噪更注重纹理保护。
GAMMA：Gamma Correction，伽马校正。对图像亮度进行非线性变换，以匹配人眼的视觉感知特性或显示设备的输出曲线。
CA：Chromatic Aberration Correction，色差校正。修正镜头引起的紫边或绿边等轴向/横向色差问题。
BA：Brightness Adjustment / Banding Artifact Removal，亮度调整或条纹伪影去除。具体含义视厂商定义而定，通常涉及局部亮度优化或去除频闪条纹。

第四阶段：最终输出（左下角黑色虚线框内）

CSC：Color Space Conversion，色彩空间转换。此处指从YUV转回RGB空间（或者是转为特定的输出格式）。
SA：Saturation Adjustment，饱和度调整。对图像的色彩鲜艳度进行最终调节。
GMSL Camera：Gigabit Multimedia Serial Link Camera。这代表处理完成后的数据通过GMSL高速串行接口输出给外部设备或存储。
