系统架构设计师-从 PDR到 WPDRRC 的模型演进与架构实践

一、引言

信息安全模型是系统架构设计师进行安全架构设计的核心理论依据，属于软考高级系统架构设计师考试中安全架构设计模块的高频考点。传统静态安全模型如 BLP（Bell-LaPadula）模型仅定义了机密性访问控制规则，无法应对现代 APT 攻击、零日漏洞利用等动态复杂威胁。安全防御理念经历了从单点防护到体系化防御、从被动响应到主动预警的演进过程，WPDRRC（预警 - 保护 - 检测 - 响应 - 恢复 - 反击）模型是当前最完善的动态安全防御框架，覆盖全生命周期的安全对抗流程。本文将梳理安全模型的发展脉络，详解 WPDRRC 的核心构成、设计方法与实践应用，为安全架构设计提供标准化指导。

二、安全模型的演进历程与核心原理

安全模型的演进与网络攻击形态的变化直接相关，共经历五个核心发展阶段：

（一）PDR 模型（1990 年代初）

1. 核心定义：由美国 ISS 公司提出，是最早的动态安全模型，包含保护（Protection）、检测（Detection）、响应（Response）三个核心环节，首次提出安全是持续过程而非静态配置的理念。
2. 核心原理：基于 "防护时间> 检测时间 + 响应时间" 的安全不等式，即系统被攻破所需的时间如果大于攻击发现和处置的总时间，即可认为系统是安全的。
3. 技术特征：仅覆盖攻击发生后的处置流程，缺乏事前预警和事后恢复能力，适用于边界清晰、威胁形式单一的传统局域网环境。

（二）P2DR 模型（1990 年代末）

1. 核心定义：在 PDR 基础上增加策略（Policy）环节，强调所有安全活动必须在统一安全策略的指导下实施，形成 "策略 - 保护 - 检测 - 响应" 的闭环。
2. 核心原理：将技术措施与管理要求结合，策略作为顶层指导，定义防护的等级、范围和处置规则，所有技术配置和操作流程都必须符合策略要求。
3. 局限性：仍未覆盖攻击后的业务恢复环节，且缺乏事前风险预判能力。

（三）PDRR 模型（2000 年代初）

1. 核心定义：在 PDR 基础上增加恢复（Recovery）环节，形成 "保护 - 检测 - 响应 - 恢复" 的全流程，首次将业务连续性纳入安全模型范畴。
2. 核心原理：认识到绝对安全不存在，攻击发生后快速恢复业务的能力与防护能力同等重要，恢复环节包括数据备份、系统重构、业务切换等技术手段。
3. 适用场景：适用于对业务连续性要求较高的金融、电信等行业系统，能够将攻击造成的业务中断时间控制在可接受范围内。

（四）MPDRR 模型（2010 年代初）

1. 核心定义：在 PDRR 基础上增加管理（Management）要素，突出安全管理在技术实施中的核心地位，明确 "三分技术、七分管理" 的安全建设原则。
2. 核心原理：技术措施的有效性依赖于完善的管理流程，包括安全组织建设、人员培训、制度规范、审计考核等管理手段，解决了技术措施落地不到位的问题。

（五）WPDRRC 模型（2010 年代末）

1. 核心定义：由中国国家信息安全测评中心提出，是目前最全面的动态安全防御模型，包含预警（Warning）、保护（Protection）、检测（Detection）、响应（Response）、恢复（Recovery）、反击（Counterattack）六个环节，以及人员、策略、技术三大核心要素。
2. 核心特征：首次实现了事前预警、事中处置、事后恢复与反制的全生命周期覆盖，体现了 "主动防御、纵深防御、攻防对抗" 的现代安全理念，符合《国家网络安全等级保护 2.0》的核心要求。

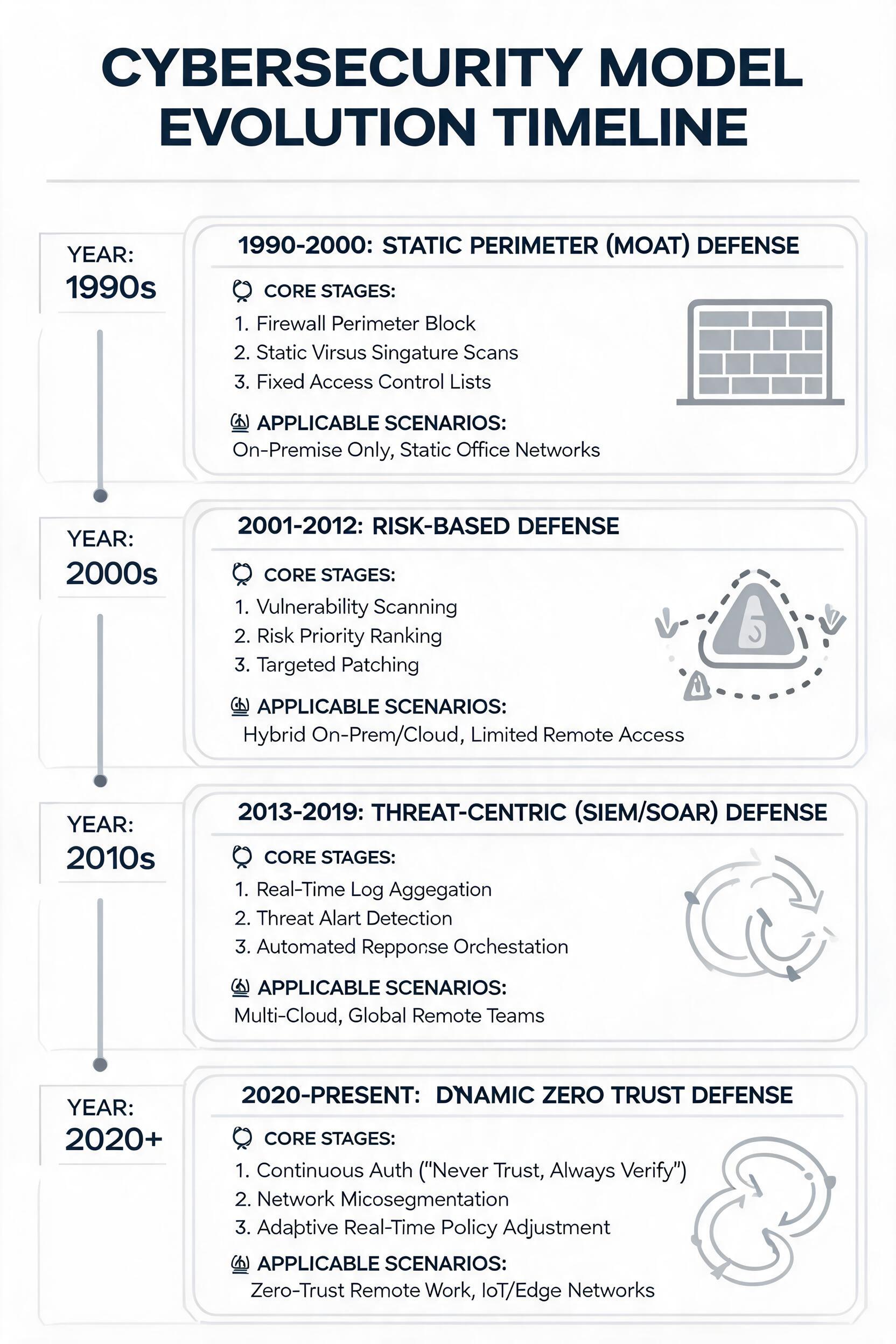

安全模型演进路线图，标注各模型的提出时间、核心环节、适用场景

三、WPDRRC 模型的核心构成与技术实现

WPDRRC 模型由六大业务环节和三大支撑要素构成，形成覆盖全生命周期的动态防御闭环。

（一）六大核心环节

1. 预警环节
   （1）定义：在攻击发生前，通过多维度数据收集与分析，提前发现潜在威胁并发布预警，是实现主动防御的核心环节。
   （2）技术实现：包括威胁情报采集（全球漏洞库、暗网监测、APT 组织追踪）、漏洞扫描（主机漏洞、Web 应用漏洞、配置漏洞）、风险评估（资产价值分析、威胁可能性分析、影响范围评估）、异常行为建模（用户行为基线、设备行为基线、流量基线）。
   （3）实践案例：某国有银行的威胁预警平台接入国家信息安全漏洞共享平台（CNVD）的漏洞情报，能够在零日漏洞公布后 1 小时内完成全行系统的漏洞匹配，对存在风险的系统提前发布预警并下发补丁，漏洞处置响应时间较传统模式提升 80%。
2. 保护环节
   （1）定义：采用技术和管理措施构建防御体系，降低攻击成功的概率，是安全防御的基础环节。
   （2）技术实现：分为技术防护和管理防护两类，技术防护包括边界防护（防火墙、WAF、入侵防御系统）、身份认证（多因子认证、单点登录、零信任访问控制）、数据保护（传输加密、存储加密、数据脱敏）、终端防护（EDR、终端加密、外设管控）；管理防护包括安全制度建设、人员安全培训、权限最小化配置、定期安全演练。
   （3）标准遵循：保护环节的技术措施需符合 GB/T 22239《信息安全技术 网络安全等级保护基本要求》的相关规定，三级系统需覆盖至少 15 类核心防护措施。
3. 检测环节
   （1）定义：实时监控系统运行状态，及时发现正在发生或已经发生的安全事件，是连接防护和响应的核心枢纽。
   （2）技术实现：包括入侵检测系统（IDS）、安全信息和事件管理系统（SIEM）、日志审计分析、网络流量分析、端点检测与响应（EDR），通过规则匹配、机器学习、异常行为分析等技术识别攻击行为。
   （3）性能指标：检测环节的核心指标包括检测率（不低于 95%）、误报率（不高于 1%）、告警延迟（不超过 1 分钟），能够覆盖常见的 SQL 注入、XSS 攻击、暴力破解、横向移动等攻击手段。
4. 响应环节
   （1）定义：在检测到安全事件后，快速采取措施遏制攻击扩散，降低攻击造成的损失，是降低安全事件影响的核心环节。
   （2）技术实现：包括自动化响应和人工处置两类，自动化响应包括攻击流量阻断、受感染主机隔离、恶意账号封禁、异常权限回收；人工处置包括事件调查、攻击路径溯源、影响范围评估、处置方案制定。
   （3）最佳实践：按照《GB/T 24363 信息安全技术 信息安全应急响应计划规范》要求，建立分级响应机制，一般事件响应时间不超过 4 小时，重大事件响应时间不超过 30 分钟。
5. 恢复环节
   （1）定义：在攻击被遏制后，快速将受影响的系统、数据和业务恢复到正常运行状态，保障业务连续性。
   （2）技术实现：包括数据恢复（备份数据恢复、容灾切换）、系统恢复（系统重装、漏洞修复、配置加固）、业务验证（功能验证、数据一致性验证、安全验证），根据业务重要性设定不同的恢复时间目标（RTO）和恢复点目标（RPO）。
   （3）案例：某电商平台的核心交易系统采用两地三中心容灾架构，RTO 为 30 分钟、RPO 为 5 分钟，2023 年遭受勒索病毒攻击后，通过容灾切换在 22 分钟内恢复核心交易业务，数据损失仅为攻击前 3 分钟的非关键日志数据，符合等保 2.0 三级系统的容灾要求。
6. 反击环节
   （1）定义：在法律允许的范围内，对攻击源进行追踪溯源，甚至采取反制措施，增加攻击者的攻击成本，是主动防御的最高体现。
   （2）技术实现：包括攻击溯源（IP 追踪、攻击路径重构、攻击者画像）、证据固定（攻击日志留存、流量镜像、电子取证）、反制措施（蜜罐诱捕、攻击源阻断、法律追责），所有反制措施必须符合《网络安全法》《反电信网络诈骗法》等法律法规的要求。
   （3）实践案例：某互联网公司的安全团队部署了高交互蜜罐系统，2022 年捕获一起针对支付系统的 APT 攻击，通过溯源定位到境外攻击组织的控制服务器，在固定证据后联合监管部门对攻击源进行了阻断，成功阻止了后续攻击行为。

WPDRRC 六大环节流程图，标注每个环节的输入、输出、核心技术、关键指标

（二）三大核心要素

1. 人员要素：是安全体系运行的核心主体，包括安全管理人员、安全技术人员、业务人员等，所有环节的实施都依赖人员的能力和意识，核心要求包括明确的安全职责划分、定期的安全技能培训、完善的绩效考核机制。
2. 策略要素：是安全体系的顶层指导，包括安全战略、管理制度、技术标准、操作流程等，所有技术措施和管理活动都必须符合策略要求，策略需定期更新以适应威胁变化和业务发展。
3. 技术要素：是安全体系的落地支撑，包括各类安全产品、工具、平台等，技术选型需符合统一的技术架构标准，不同技术组件之间需实现数据互通和能力协同。
   三大要素贯穿于六大环节的全流程，形成 "人员执行策略、策略指导技术、技术支撑人员" 的闭环运行机制。

WPDRRC 三大要素与六大环节的关系矩阵，标注每个环节对应的人员职责、策略要求、技术支撑

四、主流安全模型能力对比与选型指导

不同安全模型适用于不同的安全建设需求，通过多维度对比可以明确选型依据：

（一）核心能力对比

模型	预警	保护	检测	响应	恢复	反击	管理要素
PDR	无	有	有	有	无	无	无
P2DR	无	有	有	有	无	无	无
PDRR	无	有	有	有	有	无	无
MPDRR	无	有	有	有	有	无	有
WPDRRC	有	有	有	有	有	有	有

（二）适用场景对比

1. PDR/P2DR 模型：适用于安全需求较低、预算有限的中小型企业内部系统，以及非核心业务系统，能够满足基本的边界防护需求，建设成本较低。
2. PDRR/MPDRR 模型：适用于金融、电信、能源等重点行业的一般业务系统，以及等保 2.0 二级系统，能够覆盖防护、检测、响应、恢复的基本流程，满足业务连续性要求。
3. WPDRRC 模型：适用于关键信息基础设施、核心业务系统、等保 2.0 三级及以上系统，能够应对高级持续威胁，满足主动防御和攻防对抗的要求，符合国家网络安全监管要求。

（三）建设成本对比

PDR 模型的建设成本仅为 WPDRRC 模型的 20%-30%，但防护能力仅能覆盖 30% 的常见威胁；WPDRRC 模型的建设成本最高，但能够覆盖 95% 以上的已知威胁和大部分未知威胁，安全收益最高。

主流安全模型对比雷达图，从防护能力、建设成本、运维复杂度、适用场景、合规性五个维度进行对比

五、WPDRRC 模型的架构设计与实践落地

基于 WPDRRC 模型的安全架构采用分层设计，分为感知层、分析层、处置层、展示层四个核心层级，各层级协同实现六大环节的能力。

（一）系统架构设计

1. 感知层：负责安全数据的采集，包括网络流量采集、终端日志采集、应用日志采集、安全设备日志采集、第三方情报数据接入，为预警和检测环节提供数据支撑。
2. 分析层：负责安全数据的存储和分析，包括大数据存储平台、威胁情报分析平台、漏洞管理平台、异常行为分析平台，通过关联分析、机器学习等技术识别潜在威胁和安全事件。
3. 处置层：负责安全策略的执行和自动化响应，包括统一安全管理平台、自动化编排与响应（SOAR）平台、容灾备份系统、反制措施系统，实现响应、恢复、反击环节的自动化处置。
4. 展示层：负责安全状态的可视化展示和决策支撑，包括安全运营中心（SOC）大屏、风险态势感知 dashboard、事件处置工单系统，为管理人员提供全局安全视图。

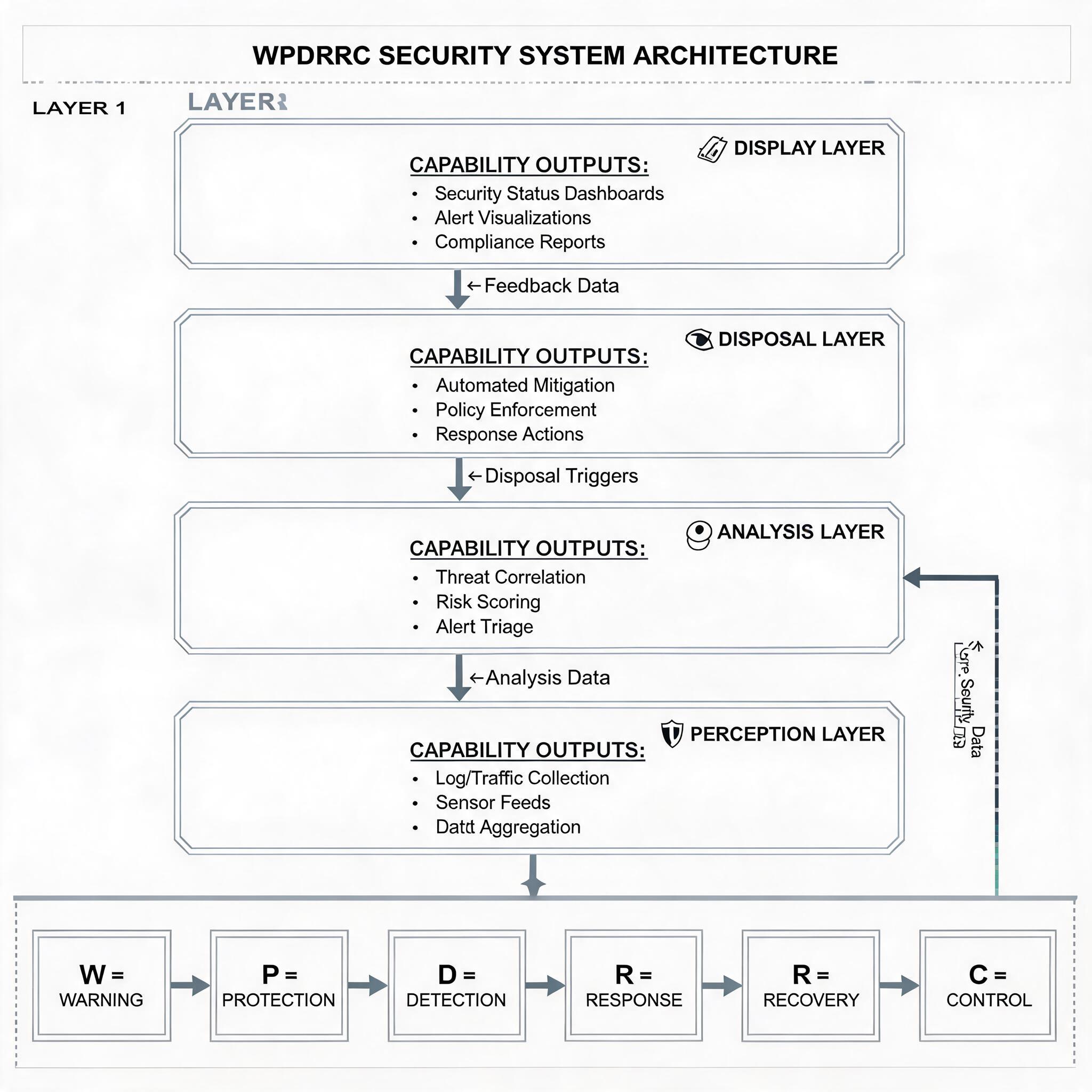

基于 WPDRRC 模型的安全架构图，标注各层级的核心组件、数据流向、能力输出

（二）落地实施步骤

1. 需求调研阶段：梳理资产清单、业务流程、安全需求、合规要求，进行风险评估，明确安全建设的目标和范围。
2. 架构设计阶段：基于 WPDRRC 模型设计安全架构，制定安全策略体系，明确技术组件选型和部署方案，设计六大环节的运行流程。
3. 实施部署阶段：按照架构设计部署安全技术组件，配置安全策略，建立安全管理组织和制度，开展人员安全培训。
4. 验证优化阶段：开展安全测试和攻防演练，验证安全架构的有效性，优化安全策略和响应流程，持续提升安全能力。

（三）关键设计要点

1. 能力协同：不同安全组件之间需实现数据互通和能力协同，例如漏洞扫描平台发现的高危漏洞能够自动同步到防护平台进行临时阻断，同时生成工单通知运维人员修复。
2. 自动化处置：对于常见的攻击行为，实现自动化响应，降低人工处置的延迟，例如检测到暴力破解行为后自动封禁攻击 IP，无需人工干预。
3. 持续运营：建立常态化的安全运营机制，每日进行安全告警分析，每周进行安全态势总结，每月进行漏洞扫描和风险评估，每季度进行应急演练，每年进行全面安全评估。

六、安全防御模型的前沿发展与趋势

随着人工智能、量子计算等技术的发展，安全防御模型正在向更加智能化、自适应的方向演进：

（一）AI 驱动的自适应安全模型

将大语言模型、机器学习技术应用于安全分析和响应环节，能够实现威胁的自动识别、处置方案的自动生成、策略的自动优化，安全响应时间从小时级缩短到秒级，误报率降低 90% 以上。Gartner 提出的自适应安全架构（ASA）就是该方向的典型代表，能够根据威胁变化自动调整防御策略。

（二）零信任架构与 WPDRRC 的融合

零信任架构的 "永不信任、始终验证" 原则与 WPDRRC 的保护、检测环节深度融合，基于持续身份验证、动态权限调整、细粒度访问控制，能够有效防范内部人员违规和横向移动攻击，已经成为等保 2.0 三级系统的推荐建设要求。

（三）攻防对抗一体化模型

未来的安全模型将进一步强化反击环节的能力，构建 "防 - 攻 - 反" 一体化的防御体系，通过攻击模拟、红蓝对抗、蜜网诱捕等手段，提前发现系统漏洞，增加攻击者的攻击成本，实现 "以攻促防、攻防平衡" 的目标。

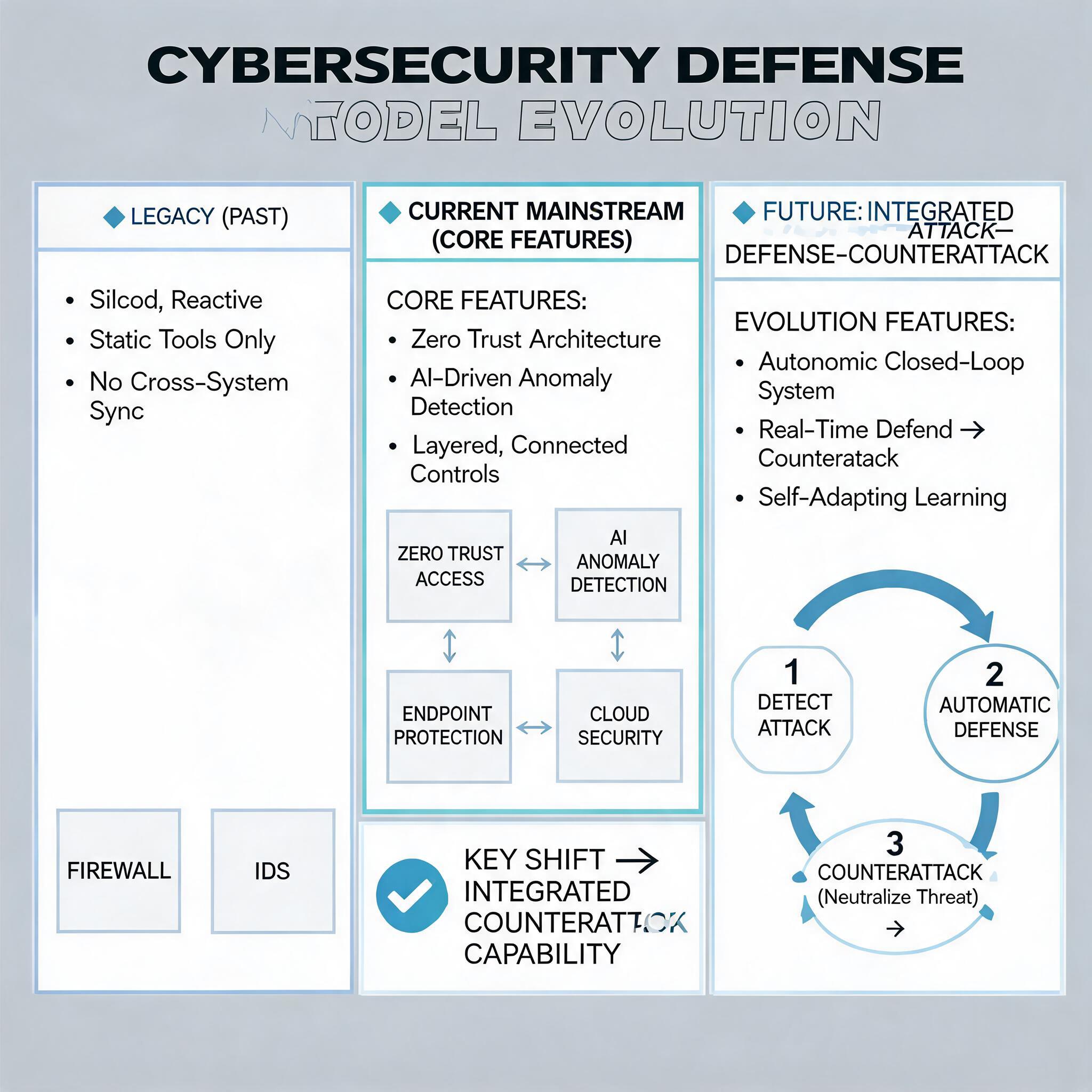

安全防御模型发展趋势图，标注当前主流模型和未来演进方向的核心特征

七、总结与备考建议

（一）核心要点提炼

1. 安全模型经历了从 PDR 到 WPDRRC 的演进过程，核心趋势是从静态到动态、从被动到主动、从单点防护到体系化防御。
2. WPDRRC 模型包含预警、保护、检测、响应、恢复、反击六大环节，以及人员、策略、技术三大要素，是目前最全面的动态安全防御框架。
3. 不同安全模型的选型需结合业务安全需求、预算、合规要求综合确定，关键信息基础设施和核心业务系统应采用 WPDRRC 模型。

（二）软考考试重点提示

1. 高频考点：WPDRRC 模型的六大环节、三大要素、各环节的技术实现，不同安全模型的对比，PDR 模型的安全不等式。
2. 易错点：混淆不同模型的核心环节，特别是 WPDRRC 模型的预警和反击环节是区别于其他模型的核心特征；三大要素贯穿所有环节，而非独立存在。
3. 案例分析考点：给定业务场景，要求基于 WPDRRC 模型设计安全架构，或分析现有安全架构的不足并提出改进方案。

（三）实践应用建议

1. 安全架构设计需遵循 "同步规划、同步建设、同步使用" 的三同步原则，将 WPDRRC 的安全能力融入业务系统的全生命周期。
2. 安全建设应避免 "重技术、轻管理"，需建立完善的安全管理体系，明确人员职责，定期开展安全培训和应急演练。
3. 定期评估安全架构的有效性，根据威胁变化和业务发展及时调整安全策略和技术措施，实现安全能力的持续迭代。
