IMX415简明笔记 - 前言
✔️本篇主要是笔者为调试imx415不同的帧率而记录的相关笔记，内容相对之前文章简要，全文均为手动整理，也不可避免有所错漏，只希望能给到需要的读者一些参考。
一、imx415驱动框架
✔️sensor驱动比较复杂，涉及的框架比较多，如果有想了解这部分内容的读者，推荐b站up@自依止-法依止的《从驱动框架出发-结构化手搓IMX415驱动代码（一）》系列视频。
二、imx415数据手册阅读
1. imx415三种主要模式
（1）全像素模式（All pixel）
⚫️ 支持分辨率：3840x2160
⚫️ 支持帧率：4 lanes最高可支持90fps 此处均是数据手册提供的参数，非某一平台所支持
⚫️ 读出数据方式：全部像素逐行读出
⚫️ 一般使用场景：分辨率最高、画质完整、带宽要求高，需要高清晰度常见

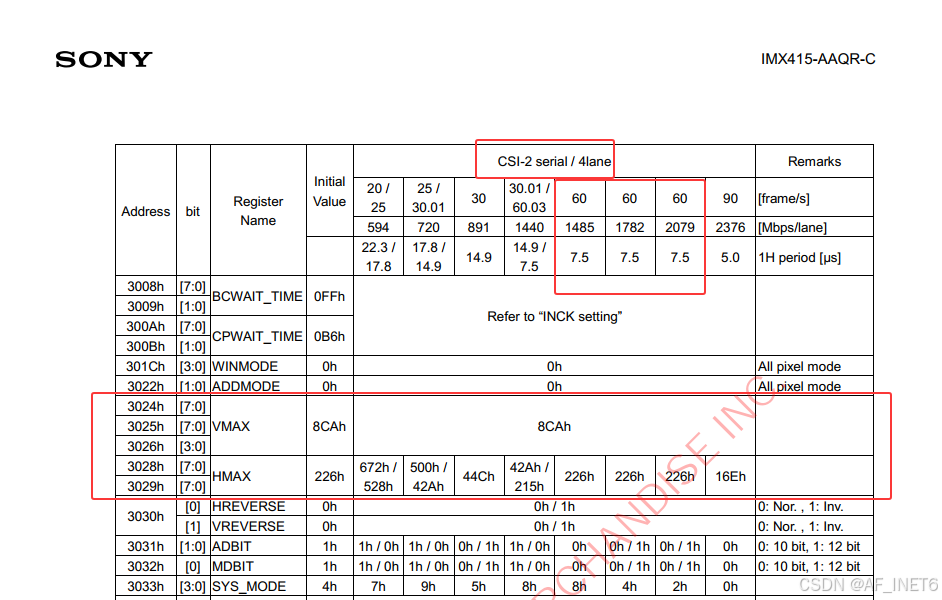

⚫️ 阅读数据手册：
首先我们要了解数据手册提供的以上参数：
✔️1H period（单位：μs）：读取一行的周期（像素+水平消隐）
1H的计算十分关键，后面binning模式我们再聊✔️VMAX：垂直总长度
并不是指分辨率由以上两个参数便可计算得到：
✔️DataRate（Mbps/lane）：sensor输出图像数据时的传输速率，决定图像数据传输速度与帧率上限
✔️MDBIT：sensor输出的实际位宽
那么，由此就可以知道4k@60fps的DataRate为：3840×2160 ×12bit×60fps ≈ 5695Mbit/s ≈ 5.97Gbit/s

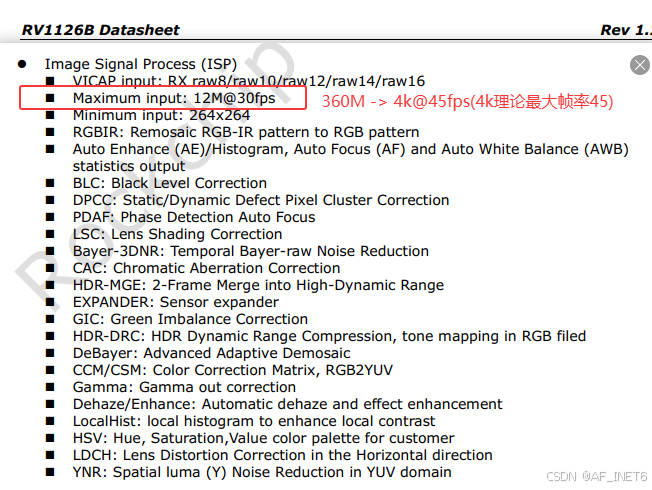

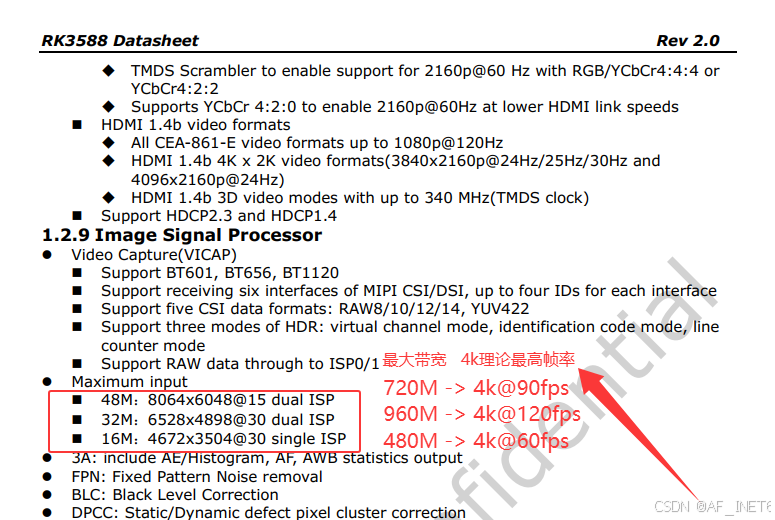

以4lanes的MIPI PHY来计算，每通道带宽为2.5Gbps，理论上可以支持4k90fps的imx415摄像头的数据量（约9Gbps；再考虑到ISP的带宽，我们可以大致计算出该平台能支持的4k帧率（以RK3588和RV1126B为例）：
这里仅讨论全像素模式，也就是4k分辨率下
（2）水平/垂直2x2行合并模式（Horizontal/Vertical 2/2-line binning）
⚫️ 支持分辨率：1920x1080
⚫️ 支持帧率：4 lanes可支持90fps 笔者目前只测试到1080p90fps，此时的1H是5us
⚫️ 读出数据方式：合并水平和垂直方向各2个像素后读出也就是合并4k分辨率水平和垂直各2个像素，因此最高支持1080p
⚫️ 一般使用场景：1080分辨率以下的高帧率场景

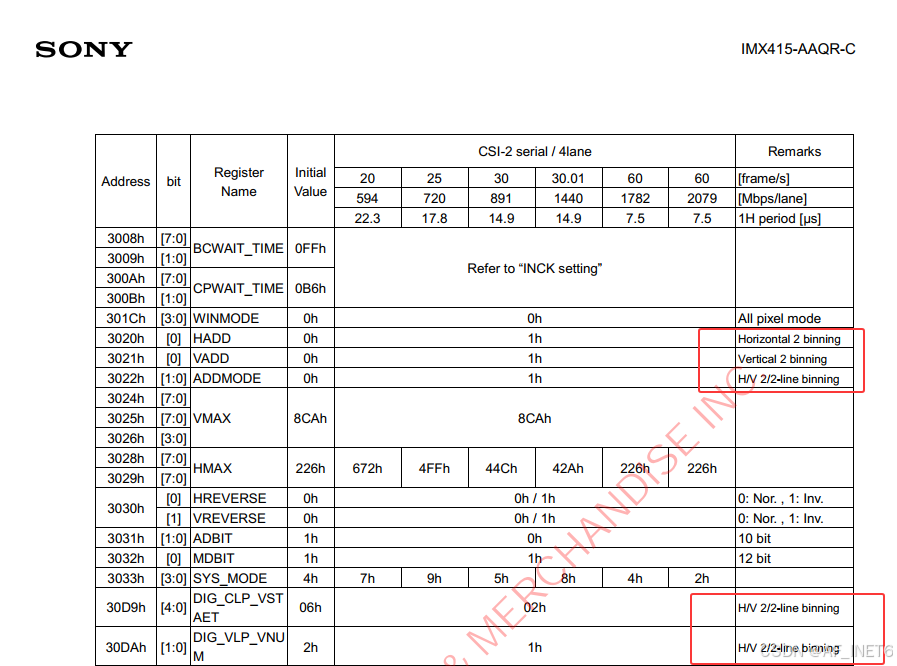

⚫️ 阅读数据手册：
✔️可以发现，binning模式分辨率最高仅支持1080p，这里我们以1126B的ISP性能来计算，可以得到该模式下1080p分辨率下最高帧率可达182fps（360x1024x1024÷1920x1080）；当然这里也是理论值，受限于其它因素，实际并无法达到，120fps都难以实现
这里只讨论binning模式，不叠加window wropping✔️回到imx415的数据手册，那么sensor的帧率如何计算？
相关参数：VMAX、HMAX、1H period、1V period、Clock Frequency
Clock Frequency：sensor工作时钟（比如74.25MHz，不是唯一以实际为准）
由于数据手册中时钟相关的寄存器配置不是开源的，所以此处并不需要关心太多，反而只需要关注以下参数VMAX和HMAX：垂直和水平方向的时钟周期数，共同决定读取一帧图像的总时间，是时序的控制参数
注意这两个值并不是描述sensor分辨率，在这里配置sensor时广义可以当成是一帧图像的长和宽，但是这并不准确1H period：一帧图像读取一行的时间/周期（读一行要多久）
1V period：一帧图像垂直方向的周期长度（有多少行）

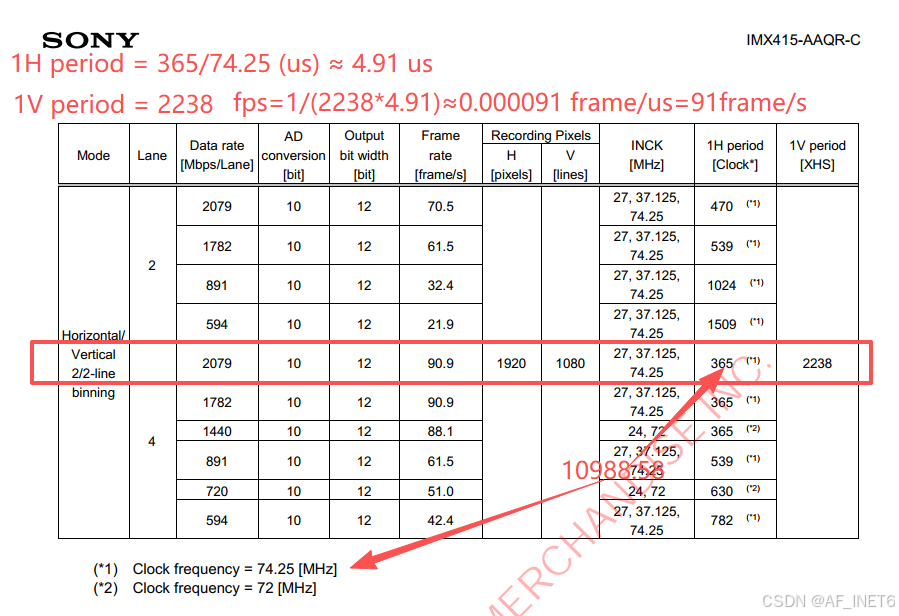

例如，以数据手册第49页这里为例，90帧的计算过程如图
✔️如果是1080p120fps如何计算VMAX、HMAX、1H period？
取VMAX=2250，则fps=1/(2250*1H)=0.00012，计算得出1H≈3.75μs，此时HMAX≈266。这也是理论数值，实际配置到驱动里可以发现是有问题的，调整相关寄存器值均不能得到120fp。经过多次测试，笔者更倾向于该模式下无法支持1080p@120fps。
（3）窗口裁剪模式（Window cropping mode）

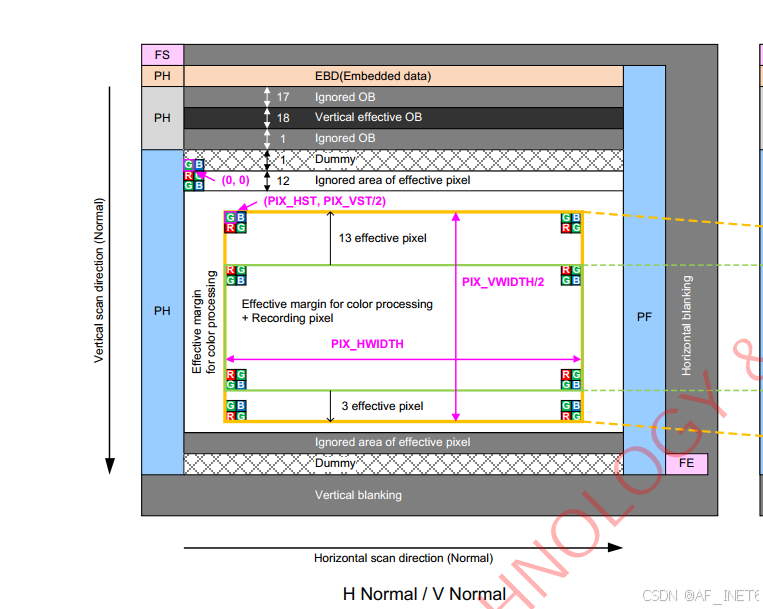

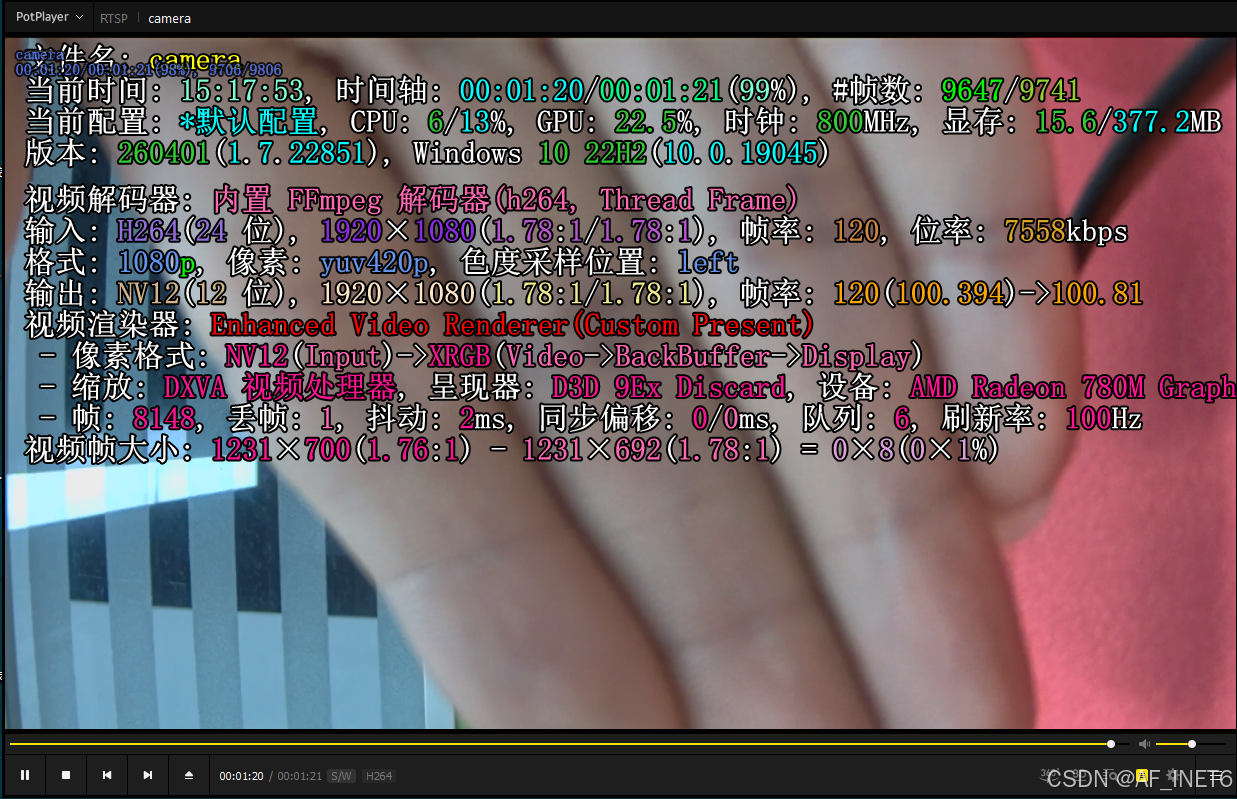

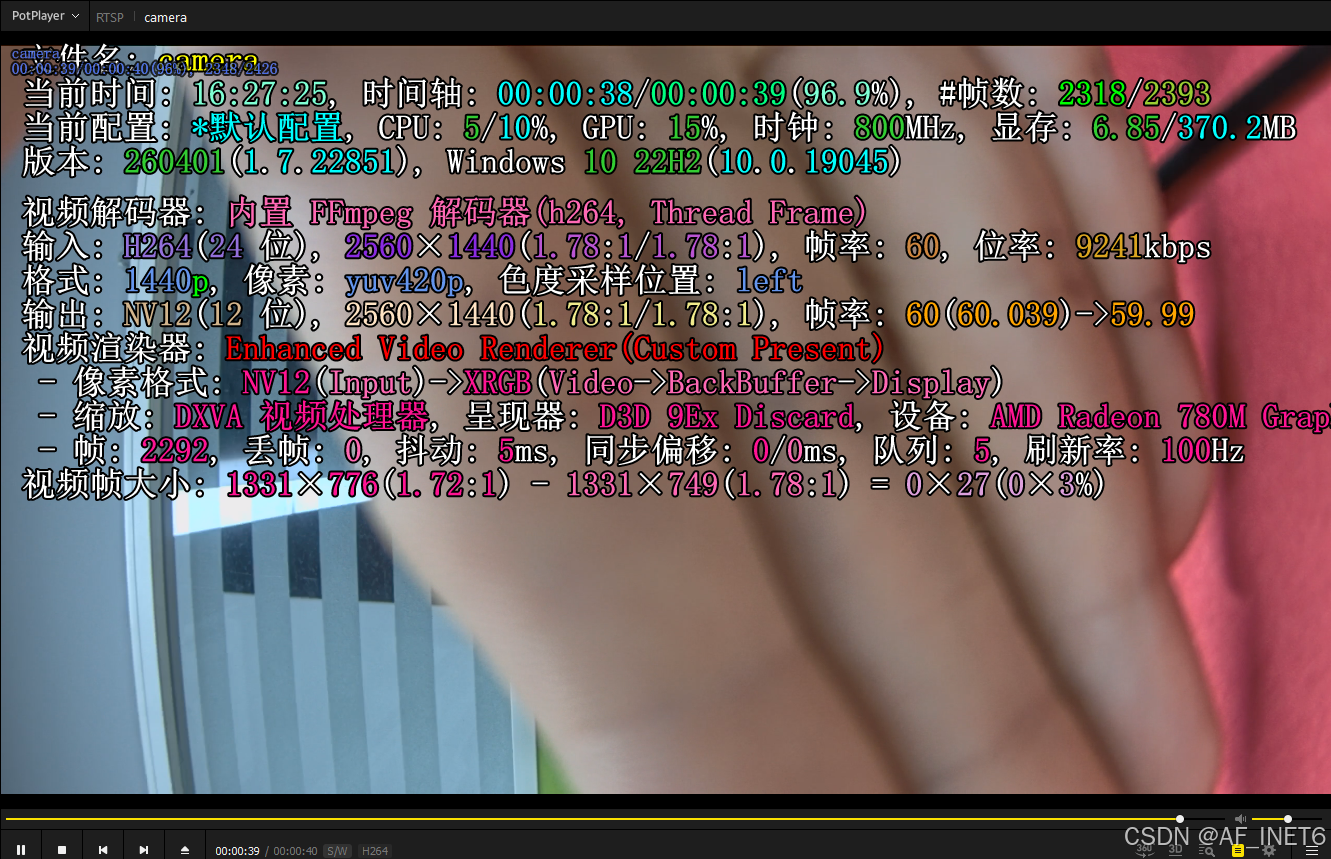

⚫️ Window cropping模式比较好理解，只需要配置下图里的几个寄存器（起始点、裁剪后的图像尺寸）即可。注意只是sensor很直接的裁剪方式，如果使用4k分辨率裁剪到1080，会得到一个放大的图像，比如下图就是4k@60fps cropping到1080@120fps的效果（帧率也只到100左右），类似为了提高帧率而选择牺牲分辨率，笔者也测试过该模式下获得的2k@60fps，实际效果并不是很好。如果是3568或1126B平台，不如选择imx335，理论上是可以配置到2k@60fps、1080@120fps，且图像效果不会有放大的痕迹。
三、寄存器配置
<略>
