HEVC(七)：参数集

在视频编码标准中，**参数集（Parameter Sets）*的引入是现代视频传输架构（自 H.264 起，并在 H.265/HEVC 中发扬光大）的一项里程碑式设计。它实现了*视频结构信息与具体图像数据的彻底解耦。

在早期的视频标准（如 MPEG-2）中，诸如分辨率、帧率、位深等全局核心参数是直接写在视频帧的头部（Header）之中的。如果在网络传输中不幸丢失了这些头部信息，整段视频将直接陷入完全无法解码的瘫痪状态。

HEVC 引入了更严谨、更具弹性的三级参数集架构：VPS（视频参数集） 、SPS（序列参数集）**和**PPS（图像参数集）。它们作为视频流的"元数据宪法"，不仅大幅提升了视频流在恶劣网络环境下的抗丢包能力，更为现代自适应流媒体传输、多视角/分层视频编码铺平了道路。

参数集的底层核心设计思想

理解 HEVC 参数集，首先要理解两个核心设计思想：带外传输（Out-of-band Transmission） 与 异步引用机制。

强鲁棒性的"带外传输"

传统的帧头部信息必须和图像数据绑在同一个通道里传输。而 HEVC 的参数集独立成为了特殊的 NALU（网络抽象层单元） 类型。这意味着它们不仅可以混在视频流中传输（带内传输），更可以通过极其安全的信令通道提前发送给解码器（带外传输）。例如，在实时音视频通话（WebRTC）或流媒体播放（RTSP/SDP）开始前，客户端和服务器会首先通过 TCP 握手通道交换参数集信息（通常包装在 SDP 描述文件中）。只要参数集安全送达，即使后续的视频图像 UDP 丢包，解码器也不会因为"不知道分辨率是多少"而直接崩溃。

高效的"层级引用机制"

视频流中的参数往往遵循"某些参数整部电影不变，某些参数几个场景变一次，某些参数每帧都在变"的规律。HEVC 采用类似数据库"外键"的层级引用指针：

Slice Header⟶PPS ID⟶SPS ID⟶VPS ID\text{Slice Header} \longrightarrow \text{PPS ID} \longrightarrow \text{SPS ID} \longrightarrow \text{VPS ID}Slice Header⟶PPS ID⟶SPS ID⟶VPS ID

图像的条带头（Slice Header）只需携带一个极其轻量级的 PPS 索引（ID），PPS 再指向 SPS，SPS 再指向 VPS。这种化整为零的按需引用，不仅极大地消除了冗余信息，还压缩了传输带宽。

三大参数集（VPS、SPS、PPS）的职能分工

HEVC 的三级参数集构成了一个"总-分-子"的严密金字塔结构。

VPS（Video Parameter Set，视频参数集）

VPS 是 HEVC 相比于 H.264 引入的全新高层语法元素。 它的引入是为了完美应对现代视频技术中的多子流、多视角（3D/MV-HEVC）以及时域可分级（Scalability）场景。

核心职责：描述整个视频流的宏观全局特征。哪怕这个视频文件里包含了多个不同视角、不同分辨率、不同帧率的子流，它们也共享同一个 VPS。
包含的关键信息 ：
- 时域子层信息：规定了当前视频流最大支持多少个时域分层（Temporal Layers）。
- Profile, Tier, Level（PTL）：定义了全局的解码档次与级别，指导解码器分配硬件芯片的内存与算力。
- 多子流依赖关系：如果是多视角视频，VPS 记录了各个视角流之间的依赖与预测关系，方便解码器进行多路解复用。

SPS（Sequence Parameter Set，序列参数集）

SPS 作用于一个连续的视频图像序列（CVS, Coded Video Sequence）。只要视频的分辨率、色彩空间等核心物理属性没有发生切换，整个序列就只引用一个 SPS。

核心职责：管理单一视频流的底层核心图像配置。
包含的关键信息 ：
- 图像尺寸与裁剪 ：最大/最小分辨率（pic_width_in_luma_samples / pic_height_in_luma_samples），以及画面四周的裁剪区域窗口（Conformance Window）。
- 位深（Bit Depth）：亮度与色度的采样位深（如 8-bit 还是 10-bit）。
- 色彩采样格式：如 Chroma Format（4:2:0、4:2:2 或 4:4:4）。
- CTU 架构尺寸 ：定义了编码树单元（CTU）的最大尺寸（如 64×6464 \times 6464×64）和最小尺寸。
- 参考帧缓冲（DPB）配置：规定了解码器在解码此序列时，最多需要在内存中缓存多少帧图像（最大参考帧数、最大重排帧数）。
- 基础工具开关：控制强力编码工具（如强力环路滤波 SAO、非对称块划分 AMP、时域运动矢量预测 TMVP）在当前序列中是否被全局允许启用。

PPS（Picture Parameter Set，图像参数集）

PPS 作用于单个图像（Picture）或一小组图像。由于视频编码具有"场景切换"特性，同一部电影里，不同场景的量化控制、块划分策略可能截然不同，这些变化就由 PPS 来承载。

核心职责：管理单张图像或局部场景级别的编码细节。
包含的关键信息 ：
- 切片与瓦片划分（Tiles / WPP）：如果当前图像为了多线程并行解码被裁剪成了多个独立的 Tiles 或开启了波前并行处理（WPP），其划分边界坐标和并行开关存放在 PPS 中。
- 初始量化步长（Initial QP）：定义了当前图像的基准 QP 偏移量，用于码率控制。
- 加权预测开关：当前图像的 P 帧/B 帧是否开启显式或隐式加权预测。
- 变换系数控制（Sign Data Hiding）：是否开启符号数据隐藏等微调变换量化的工具。

参数集的网络封装与 NALU 识别

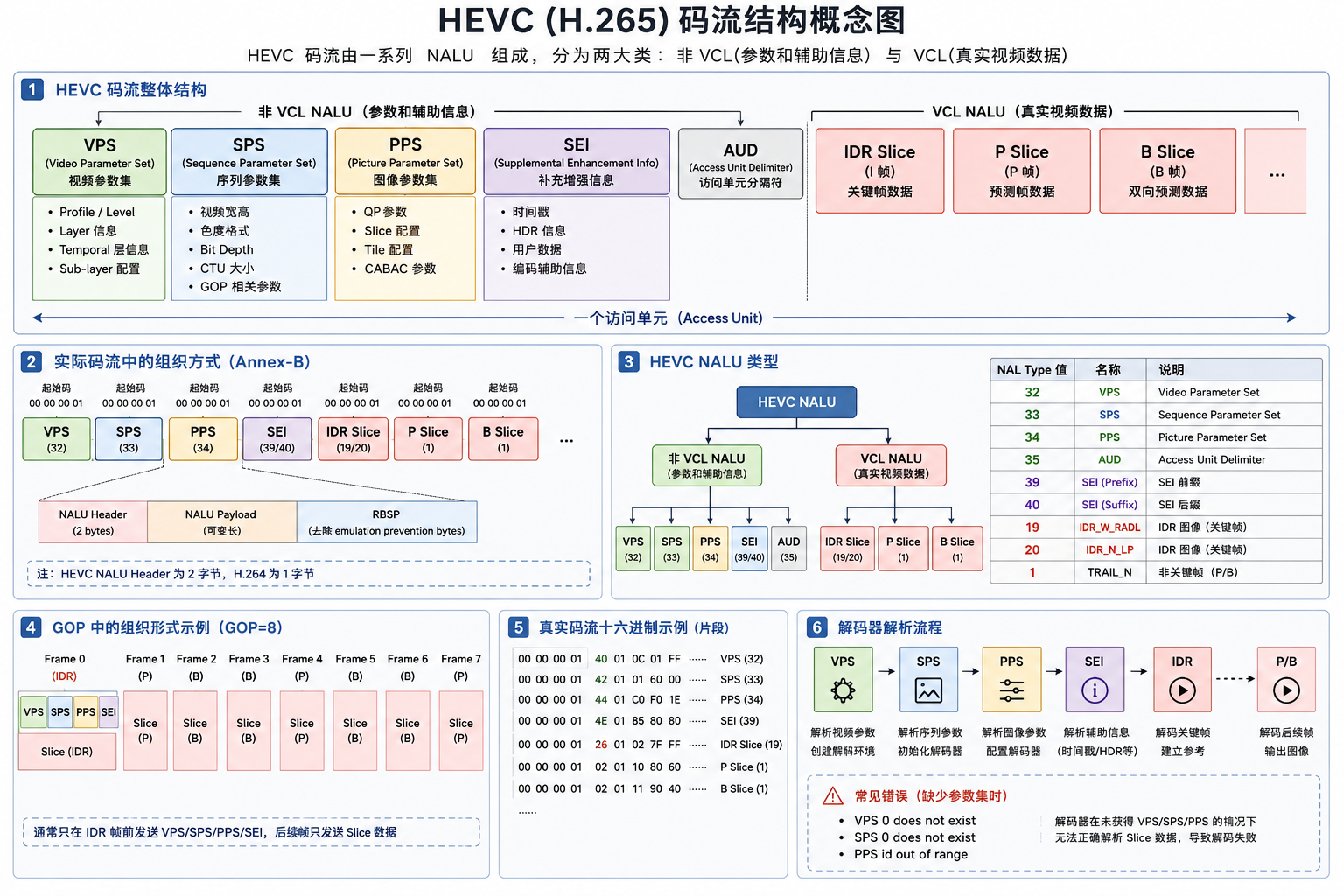

在网络传输层（如 RTP/RTSP 传输、TS 封装或 MP4 文件解析），解码器必须能够一瞬间在杂乱无章的二进制数据中精准揪出参数集。HEVC 通过 NALU Header（NAL单元头） 的类型字段（nal_unit_type）对其进行了严格的编号分配：

参数集 NALU 类型	nal_unit_type 码值	语法解析关键点
VPS_NUT (Video Parameter Set)	`32`	必须在任何 SPS 解析前到达解码器。
SPS_NUT (Sequence Parameter Set)	`33`	包含 `sps_video_parameter_set_id` 指向对应的 VPS。
PPS_NUT (Picture Parameter Set)	`34`	包含 `pps_sequence_parameter_set_id` 指向对应的 SPS。

当一个视频帧单元（Slice）的 nal_unit_type 为 0 到 31（如 IDR 帧、CRA 帧、普通 P/B 帧）时，解码器会立即读取该帧 Slice Header 开头的 slice_pic_parameter_set_id，顺藤摸瓜去参数集缓存区（Parameter Set Buffer）里调取对应的 PPS 物理配置，完成解码流水线的初始化。

参数集的常见痛点与架构优化

在实际的多媒体开发（如基于 FFmpeg、x265、Live555 的流媒体系统研发）中，参数集常常是导致"首屏秒开慢"、"中途花屏绿屏"以及"动态动态分辨率切换失败"的罪魁祸首。以下是三大核心工程实战避坑指南：

动态分辨率切换（Dynamic Resolution Switching）与 SPS 刷新

在长视频会议、云游戏、或者动态自适应网络直播中，当网络突然变差时，编码器会选择在线降低分辨率（比如从 1080p 降到 720p）而不中断连接。

技术陷阱：直接修改当前帧的宽高会导致解码器硬解芯片报错，因为原先的 SPS 只支持 1080p 的内存对齐。
正确做法 ：编码器必须立即生成一个全新的 SPS（分配一个新的 sps_id，或者直接覆盖原 ID） ，并在发送新的 720p 关键帧（IRAP）之前，提前将这个新 SPS 插入到码流中，强行触发解码器重新分配底层硬件的 DPB 内存。

流媒体首屏秒开优化（Extradata 处理）

在播放 MP4 视频或播放 RTSP/RTMP 直播流时，客户端如果直接从视频流的中间某一帧开始拉流，往往会因为找不到 VPS/SPS/PPS 导致前几秒一直在黑屏或卡顿，直到下一个 GOP 的关键帧和参数集打包到来。

优化策略（带外包装） ：现代封装格式（如 MP4 的 avcC 或 hvcC box）和流媒体协议（SDP）会将 VPS/SPS/PPS 的二进制数据强行提取出来，序列化为一串称为 extradata（或配置上下文） 的数据。
在播放器准备初始化解码器时，不等待网络流，直接将 extradata 喂给解码器完成初始化，实现"流未到、参数先到"，从而将首屏开播延迟降至毫秒级。

bash 复制代码

# FFmpeg 示例：强行将参数集提取并以带外配置（extradata）或在每个关键帧前强行重复包裹注入
ffmpeg -i input.mp4 -c:v libx265 -x265-params vps-repeat=1:sps-repeat=1 -f mpegts output.ts
# （vps-repeat=1 确保了在网络断开重连或随机随机访问时，每个 I 帧前都有参数集保驾护航）

总结

HEVC 的参数集（VPS、SPS、PPS）是支撑现代超高清、多视角及自适应流媒体网络传输的顶层制度保障。

它通过层级递进的引用设计，将宏观的视频多流逻辑（VPS）、中观的序列物理属性（SPS）以及微观的场景块划分规则（PPS）进行了完美的空间分离。这种高内聚、低耦合的语法设计，不仅为视频数据披上了一层免受网络丢包重创的"防弹衣"，更为工程界在处理动态转码、秒开优化及硬件解码内存管理时，提供了无与伦比的架构弹性。
