HEVC(十五)：RDOQ

在现代视频编码标准（如 H.265/HEVC、H.266/VVC）中，量化（Quantization）是实现数据大幅度压缩的根本手段，同时也是引入失真（Distortion）的唯一源头。传统的量化方法（如标量量化）通常采用简单的"四舍五入"或固定截断规则，这虽然计算速度极快，但在复杂的率失真（R-D）全局最优考量下，却往往错失了最佳的压缩比。

为了在量化阶段进一步压榨编码增益，HEVC 引入了率失真优化量化（Rate-Distortion Optimized Quantization, RDOQ） 技术。RDOQ 彻底颠覆了孤立量化变换系数的传统做法，它将量化过程直接融入到拉格朗日率失真代价（R-D Cost）的评估体系中，对每一个变换系数的量化阶进行"策略性微调"，为 HEVC 带来了额外的 5%∼8%5\% \sim 8\%5%∼8% 的 BD-Rate 增益。

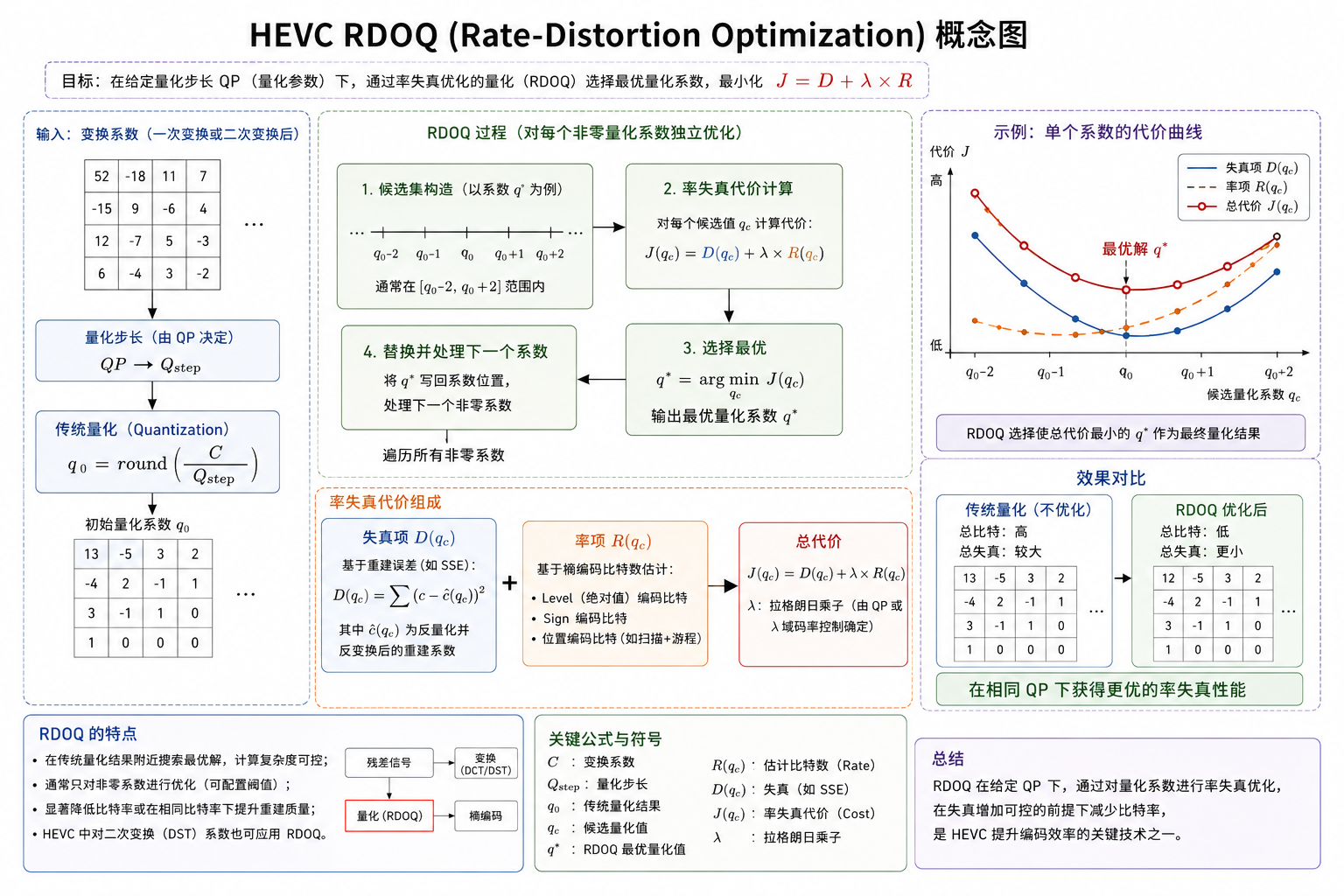

一图总结

一句话总结

RDOQ（率失真优化量化） 就是视频编码里的"抹零与砍价专家"：在把画面差值数字变小（量化）时，它不再死板地四舍五入，而是挨个计算------"这个数字如果主动把它变小、甚至直接抹成 0，虽然画质会多丢一点点，但能不能省下巨额的流量（码率）"，只要划算，它就果断砍一刀。

从传统量化到 RDOQ 的数学演进

传统标量量化的局限

在传统编码流水线中，残差块经过离散余弦变换（DCT）或离散正弦变换（DST）后得到变换系数 CCC。标准量化器的数学表达式通常为：

Q=sign(C)⋅⌊∣C∣Qstep+f⌋Q = \text{sign}(C) \cdot \lfloor \frac{|C|}{Q_{step}} + f \rfloorQ=sign(C)⋅⌊Qstep∣C∣+f⌋

其中 QstepQ_{step}Qstep 是量化步长，fff 是控制舍入方向的阈值偏置（例如，帧内预测通常取 1/31/31/3，帧间取 1/61/61/6）。

这种一刀切的物理映射存在一个致命缺陷：它只孤立地考虑了当前系数的能量大小，却完全忽略了该系数在被 CABAC（基于上下文的自适应二进制算术编码）打包时所付出的比特代价（Rate）。

RDOQ 的核心思想：拉格朗日微调

RDOQ 引入了拉格朗日乘子法，其目标不再是单纯让量化误差最小，而是寻找一组量化后的系数集合 Q^\hat{Q}Q^，使得该集合的总率失真代价 JRDOQJ_{\text{RDOQ}}JRDOQ 达到全局最小：

min⁡JRDOQ=D+λ⋅R\min J_{\text{RDOQ}} = D + \lambda \cdot RminJRDOQ=D+λ⋅R

在具体的量化实施中，对于某一个变换系数 CCC，通过传统量化公式计算得到的初始整数值为 Q0Q_0Q0。RDOQ 认为，Q0Q_0Q0 未必是最优解，最优解大概率在 Q0Q_0Q0、max⁡(0,Q0−1)\max(0, Q_0 - 1)max(0,Q0−1) 甚至 000 之间产生。

RDOQ 会对这几个候选的量化水平（Quantization Level）进行逐一试探，评估它们各自带来的：

失真 DDD ：该系数反量化后与原始系数的平方差 (C−Q^⋅Qstep)2\left( C - \hat{Q} \cdot Q_{step} \right)^2(C−Q^⋅Qstep)2。
码率 RRR ：该系数在当前的统计上下文（Context）下，被 CABAC 编码成二进制流所需的估计比特数（包括符号位、绝对值大小、以及是否为末尾非零系数的标志位）。

通过给比特乘以杠杆 λ\lambdaλ 并与失真求和，谁的综合得分最低，谁就成为最终被写入码流的量化值。

RDOQ 在 HEVC 中的三大核心实现机制

HEVC 的 RDOQ 算法并非盲目地对所有系数进行排列组合搜索，而是紧密结合了 HEVC 变换块（TB）的划分特点以及 CABAC 的扫描特性，其核心实现逻辑包含以下三个维度：

4×4 系数编码组（CG）的逐级扫描决策

HEVC 的大尺寸变换块（如 16×1616\times1616×16、32×3232\times3232×32）在进行熵编码时，会被划分为若干个 4×44\times44×4 的系数编码组（Coefficient Group, CG） 。RDOQ 的执行严格遵循逆向对角扫描（Inferse Diagonal Scan） 的顺序。

对于每个 CG 内部，算法自底向上推进：

Level 候选筛选 ：对每个系数，计算其传统量化值 Q0Q_0Q0。如果 Q0>0Q_0 > 0Q0>0，则将 Q0Q_0Q0 和 Q0−1Q_0 - 1Q0−1 作为备选方案；如果 Q0=0Q_0 = 0Q0=0，则无需向下试探（维持为 0）。
上下文依赖的比特估计 ：利用 CABAC 当前的概率状态（State），计算出该系数如果被量化为 Q0Q_0Q0 或 Q0−1Q_0 - 1Q0−1 时对应的各种语法元素（如 sig_coeff_flag、coeff_abs_level_greater1_flag、coeff_abs_level_remaining）的编码比特。
局部最优解锁定 ：计算各个候选的 J=D+λ⋅RJ = D + \lambda \cdot RJ=D+λ⋅R，直接将该位置的量化系数微调为代价最小的那一个。

最后一个非零系数位置（Last Significant Coeff）的动态推导

在 HEVC 的残差编码中，变换块最后一个非零系数的坐标 (X,Y)(X, Y)(X,Y) 是一个极其昂贵的语法元素。一旦锁定了最后一项，其后面的所有全 0 系数都不再需要传输任何标志位。

RDOQ 在处理一个 TB 时，会执行一个"虚拟剪裁"的战略试探：

算法会从最高频的系数开始向前扫描，尝试将当前边缘的非零系数强制抹杀（量化为 0）。
代价置换评估 ：虽然将非零系数强行归零会使得高频失真 DDD 有所上升，但它能让"最后一个非零系数的位置"大幅前移，从而暴省用于编码位置坐标 (X,Y)(X, Y)(X,Y) 以及中间大量 sig_coeff_flag 的比特数 RRR。
一旦发现抹杀该系数带来的比特红利（λ⋅ΔR\lambda \cdot \Delta Rλ⋅ΔR）大于失真损失（ΔD\Delta DΔD），RDOQ 就会果断利落地切除高频系数，将当前的块提前宣告结束。

整个 CG 块级抹杀（Block-Level Coded Block Flag Decision）

除了针对单个系数和末尾位置的微调，RDOQ 还具备宏观的块级熔断机制。

在处理完一个 4×44\times44×4 的 CG 之后，如果发现该组内仅剩下寥寥几个极其微弱的非零系数，RDOQ 会打包计算两个方案的代价：

方案 A ：保留这几个非零系数，需要传输该 CG 的 coded_sub_block_flag = 1 以及系数本身。
方案 B ：将该 4×44\times44×4 的 CG 整体"做掉"（全部清零），此时只需传输 coded_sub_block_flag = 0。

同理，若方案 B 的全局 R-D Cost 更低，整个小块就会瞬间被抹平。这种机制对消除高频的视觉蚊式噪声、压制低码率下的噪点有着极强的作用。

RDOQ 与 CABAC 的深度耦合及优化瓶颈

RDOQ 之所以能实现极致的控流和画质提升，是因为它精细到了比特级别的预测。但这也成了它在工程实现上面临的最大阻碍：它与 CABAC 熵编码存在强烈的、难以解耦的上下文依赖性。

概率状态依赖的痛点

在 CABAC 中，编码当前系数所需的比特数 RRR 取决于前一个系数编码后留下的概率上下文状态（Context Model）。这意味着：

每一个系数在进行 RDOQ 候选试探时，为了得知精准的 RRR，它必须知道前一个系数最终到底选了 Q0Q_0Q0 还是 Q0−1Q_0 - 1Q0−1。
这种强烈的前后依赖因果链（Dependency） 导致 RDOQ 无法在硬件（FPGA/ASIC）中像传统量化那样进行大规模的并行计算（Parallel Processing），只能采用串行或小规模流水线，这极大地拖累了编码速度。

实用化加速策略

为了将 RDOQ 推向实时编码，学术界和工业界（如 x265 编码器）设计了多种妥协的加速方案：

概率状态冻结法（Context Approximation） ：在评估一个 4×44\times44×4 CG 时，假定其内部所有系数的上下文概率状态保持恒定，不随着内部系数的抉择而实时更新。这样可以实现 CG 内部系数的并行计算，虽然损失了极微小的控流精度，但算力得以极大释放。
选择性开启（Selective RDOQ）：在快速编码模式下，编码器通过前期分析判定当前块属于静态、平坦区域时，直接跳过 RDOQ，只在细节丰富、人眼敏感或时域参考的关键块（如 I 帧、关键参考帧的 CU）中开启 RDOQ。
基于阈值的预剪裁（Pre-quantization Pruning）：如果初始量化后的残差系数能量极低，直接判定该块整体归零，不再进入复杂的 RDOQ 比特估计回路。

RDOQ 的技术优缺点分析

主要优势

显著提升编码增益（BD-Rate Gain）：在同等画质下，RDOQ 能帮 HEVC 节省大几的服务端带宽，是高性能商用编码器必开的核心大招。
极佳的滤波平滑效果：通过对不划算的高频系数进行策略性抹杀，RDOQ 天然起到了伪低通滤波器的作用，能有效减少低码率视频边缘常见的"毛刺"与"蚊式闪烁"。
比特率分配更平滑：它将 R-D 优化的触角延伸到了编码的最底层像素级，使码率控制（Rate Control）下发的目标比特在残差级得到了最完美的物理落地。

主要劣势

计算复杂度极高：因为需要对大量的变换系数进行两轮或多轮的代价计算和 CABAC 状态模拟，开启 RDOQ 会使整个编码器的量化模块计算量飙升数倍。
硬件实现极不友好：高度依赖串行反馈的 CABAC 状态，是多路并行硬件视频编码芯片设计中的一大"吞吐量杀手"。

总结

HEVC 的 RDOQ（率失真优化量化） 是一项将拉格朗日代价决策贯彻到"最后一公里"的细腻压缩技术。它不再信任机械的数学舍入法则，而是站在全局的视角，去计算每个系数改动后引发的连锁反应。

它通过对 4×44\times44×4 编码组的逆向逆对角逐点扫描，巧妙地在非零系数电平、末尾非零系数位置以及块级 CBF 标志位三个层级进行比特与失真的极限拉扯。尽管面临着计算复杂度高和并行化困难的挑战，但其带来的巨大带宽红利，使其成为了现代高清视频流媒体、4K/8K 广播级编码器中不可或缺的基石算法。随着未来硬件算力的提升和近似估算模型的演进，RDOQ 的数学思想也正被更深地拓展到 VVC 等更新一代的视频标准之中。
