在计算机网络的学习中，数据链路层是连接物理层与网络层的关键环节，而以太网作为目前应用最广泛的局域网技术，其核心设备 ------ 集线器和交换机的工作原理、区别以及相关协议，是零基础学习者必须掌握的基础内容。本文将结合湖科大教书匠计算机网络微课堂的核心内容，系统梳理集线器与交换机的本质区别 、以太网交换机自学习和帧转发的完整流程 以及生成树协议 STP 的工作机制，并通过知识点罗列、对比表格和考研真题解析，帮助大家彻底吃透这些核心概念。

一、核心知识点罗列

（一）集线器与交换机的区别

以太网的发展历程

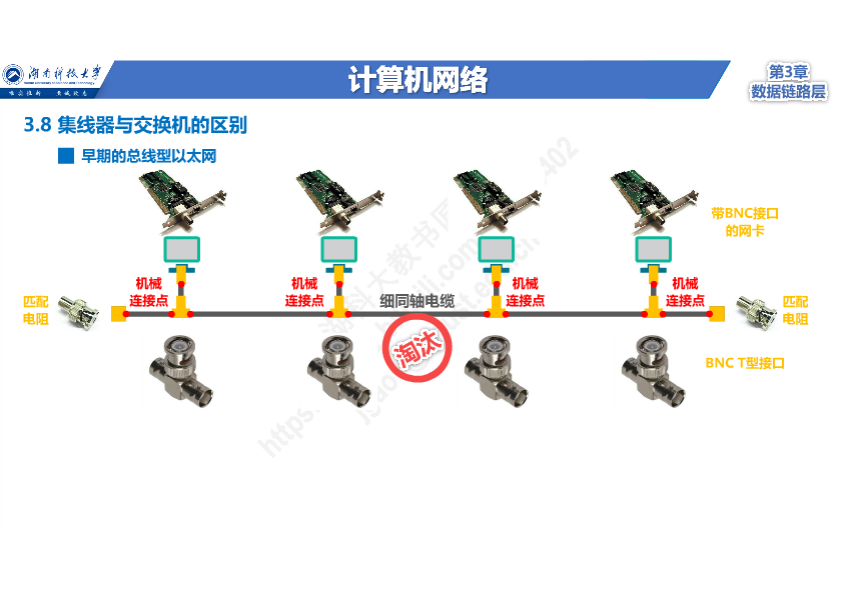

1. 早期：总线型以太网，使用粗同轴电缆→细同轴电缆，依赖无源电缆和机械接头，可靠性低。

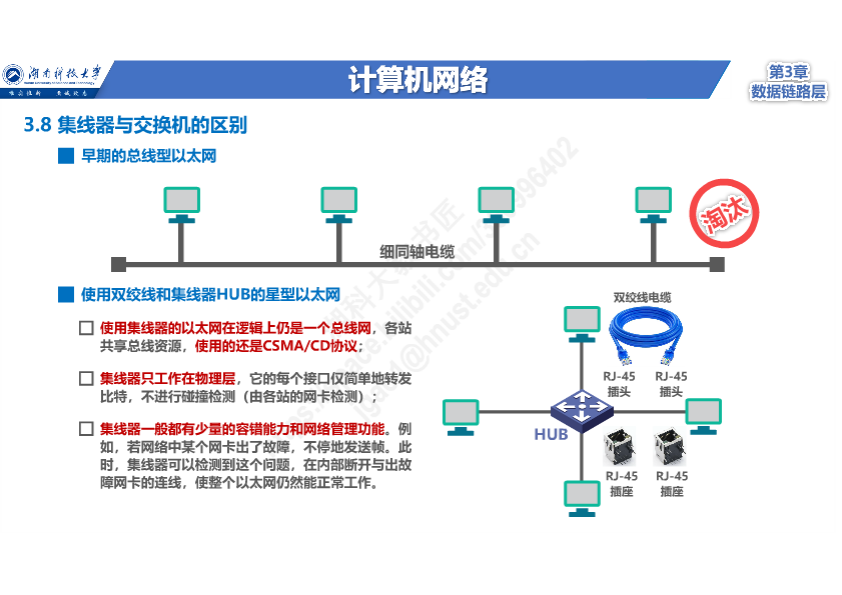

2. 中期：使用集线器 + 双绞线的星型拓扑以太网，可靠性大幅提升，价格更低、使用更方便。
3. 后期：以太网交换机取代集线器，成为主流局域网互联设备。
集线器的核心特性
1. 工作层次 ：仅工作在物理层。
2. 逻辑拓扑 ：物理上是星型，逻辑上仍是总线型，所有主机共享逻辑总线资源。
3. 工作模式 ：必须使用CSMA/CD 协议 协调总线征用，只能工作在半双工模式（收发不能同时进行）。
4. 转发方式 ：每个接口仅简单转发比特，不进行碰撞检测（碰撞检测由主机网卡负责）。

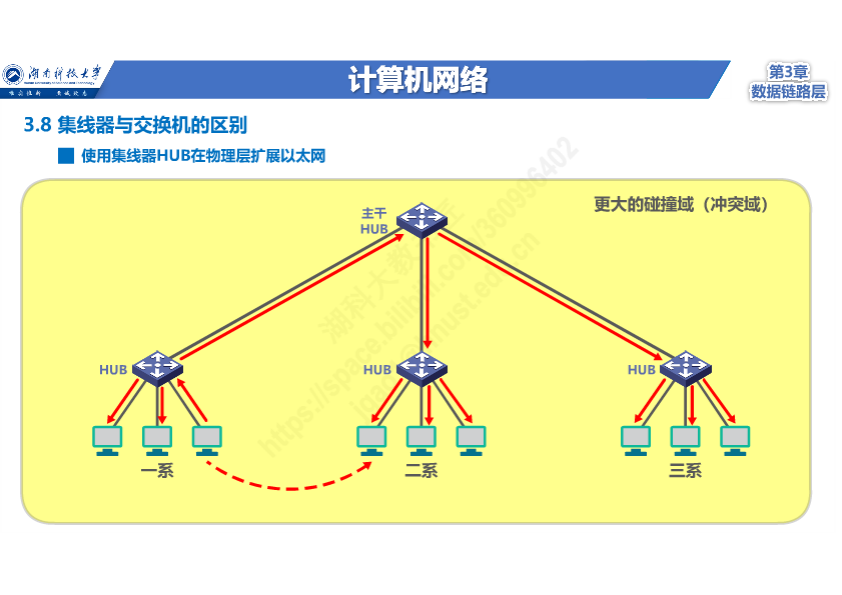

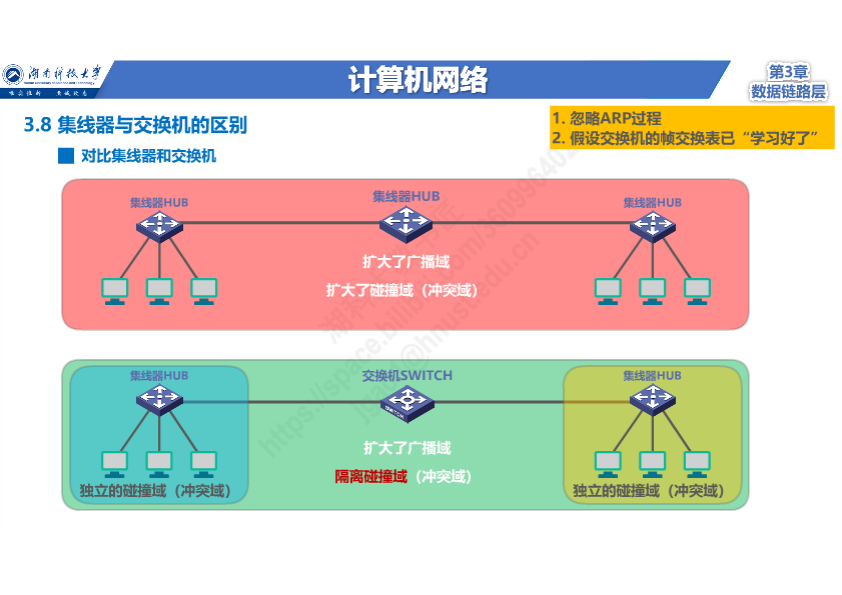

5. 碰撞域与广播域 ：所有接口属于同一个碰撞域 和同一个广播域；使用集线器扩展以太网会同时扩大碰撞域和广播域。
6. 附加功能：具备少量容错能力和网络管理功能，可断开故障网卡的连接。

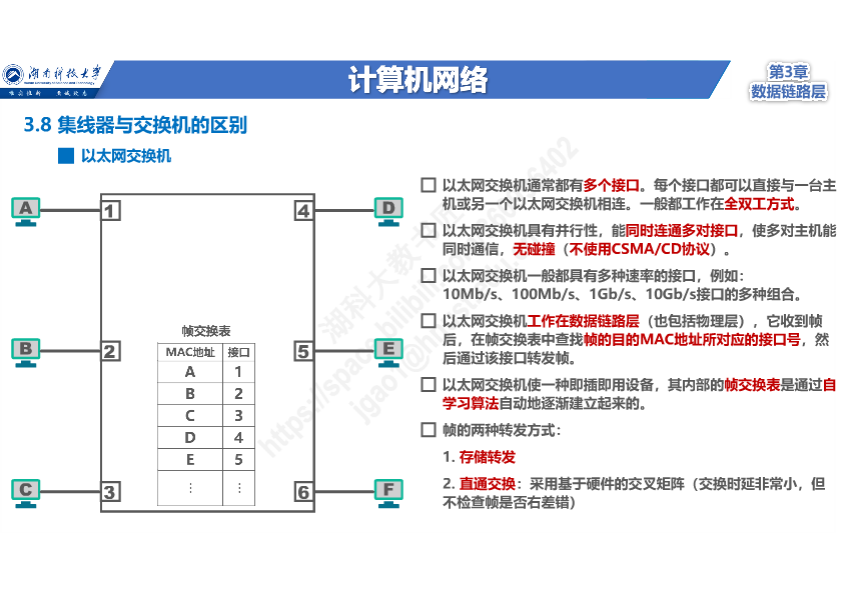

以太网交换机的核心特性
1. 工作层次 ：工作在数据链路层（同时包含物理层功能）。
2. 接口特性 ：通常有多个接口，支持全双工模式（收发可同时进行），接口速率支持 10Mbps、100Mbps、1Gbps、10Gbps 等多种规格。
3. 转发方式 ：基于帧交换表 转发帧，主流采用存储转发方式 ，部分采用直通交换方式（不缓存帧，收到目的 MAC 即转发，速度快但不检查差错）。
4. 并行性：可同时连通多对接口，实现多对主机无碰撞通信。
5. 碰撞域与广播域 ：每个接口是一个独立的碰撞域 （可隔离碰撞域），但所有接口属于同一个广播域；使用交换机扩展以太网仅扩大广播域，不扩大碰撞域。
6. 即插即用 ：上电即可工作，帧交换表通过自学习算法自动建立。

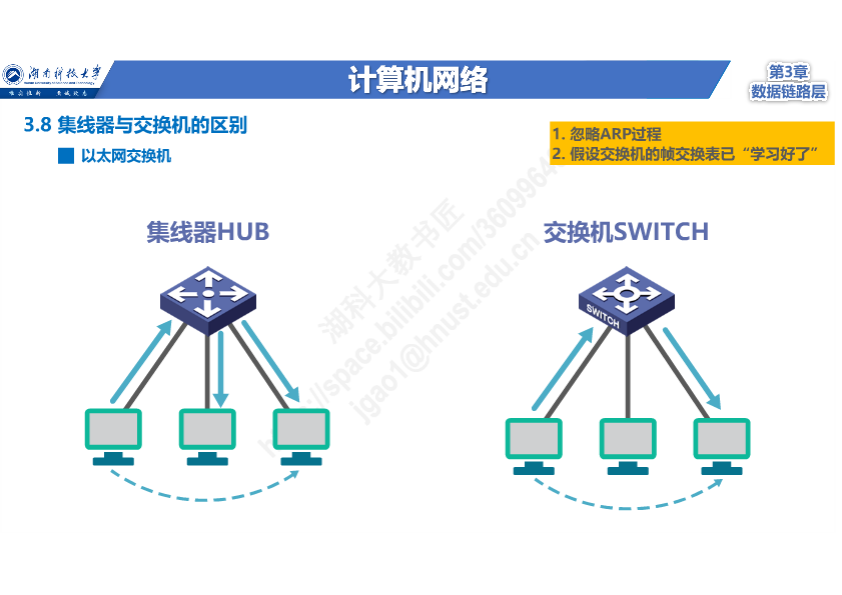

单播帧与广播帧转发对比

|-----|------------------------------|--------------------------------|
| 帧类型 | 集线器转发方式 | 交换机转发方式 |
| 单播帧 | 广播到所有接口，由主机网卡根据目的 MAC 决定是否接收 | 仅转发到目的 MAC 对应的接口，其他主机收不到 |
| 广播帧 | 广播到所有接口，所有主机接收 | 从除入接口外的所有接口转发，所有主机接收（效果与集线器一致） |
多主机同时发送单播帧的对比
1. 集线器：必然产生碰撞，碰撞信号传播到所有主机。
2. 交换机：缓存收到的多个帧，逐个转发给目的主机，无碰撞。

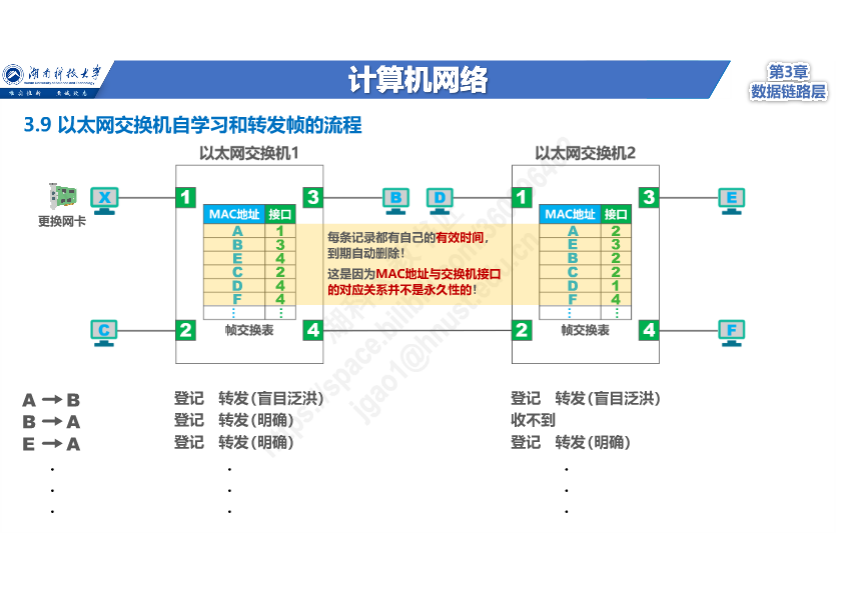

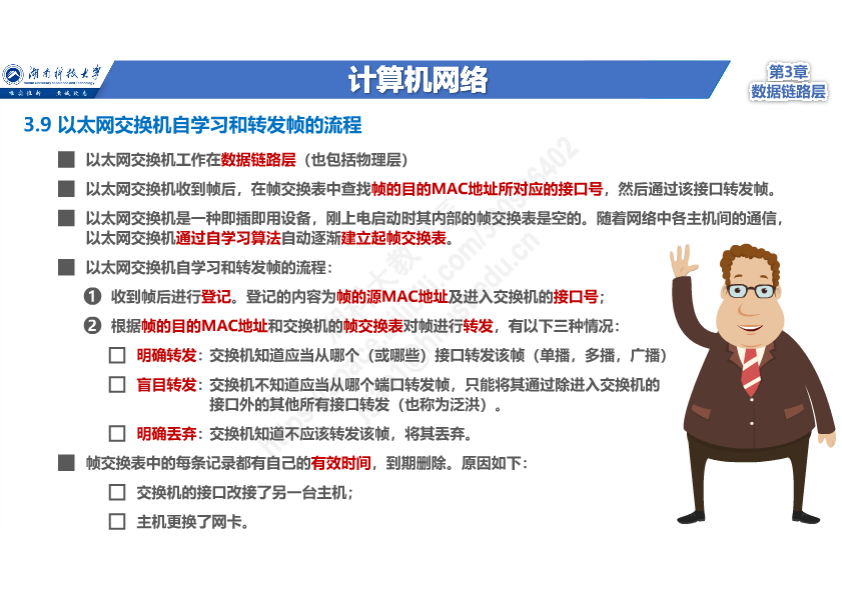

（二）以太网交换机自学习和转发帧的流程

帧交换表的初始状态 ：交换机刚上电时，帧交换表为空。
自学习算法核心步骤
1. 当帧从某个接口进入交换机时，交换机将帧的源 MAC 地址 和入接口号登记到帧交换表中。
2. 帧交换表中的每条记录都有有效时间，到期自动删除（应对主机更换、网卡更换等情况）。
帧转发的三种情况
1. 明确转发：在帧交换表中找到目的 MAC 地址对应的接口号，且该接口≠入接口，从对应接口转发。
2. 泛洪（盲目转发）：在帧交换表中找不到目的 MAC 地址对应的接口号，从除入接口外的所有接口转发。
3. 丢弃帧：在帧交换表中找到目的 MAC 地址对应的接口号，但该接口 = 入接口，直接丢弃帧（无转发必要）。

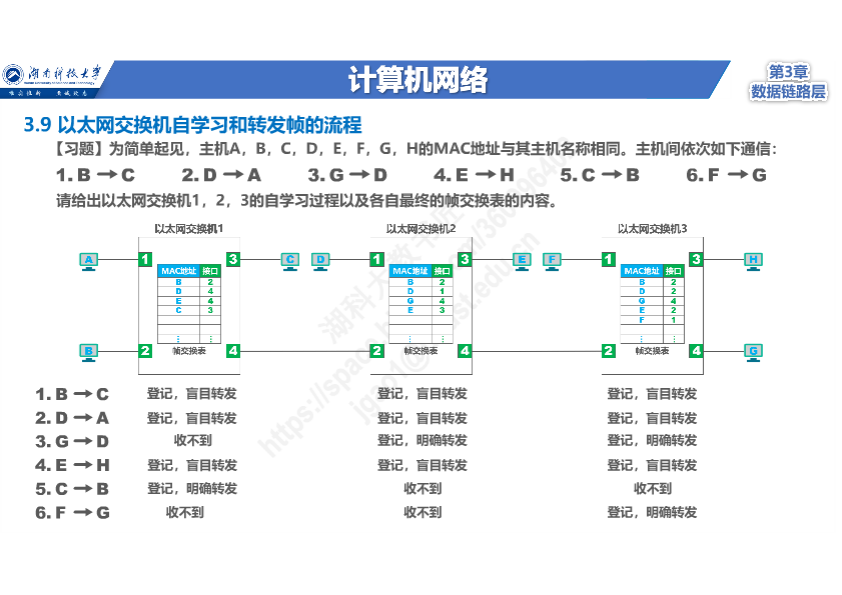

多交换机场景的自学习与转发：多交换机互联时，每个交换机独立进行自学习和转发，帧会在交换机之间传递，直到到达目的主机。

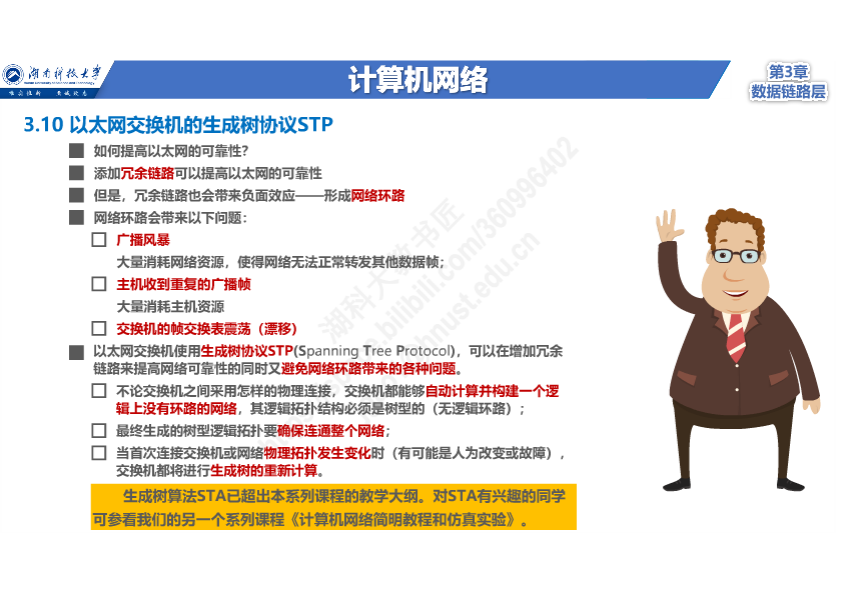

（三）生成树协议 STP

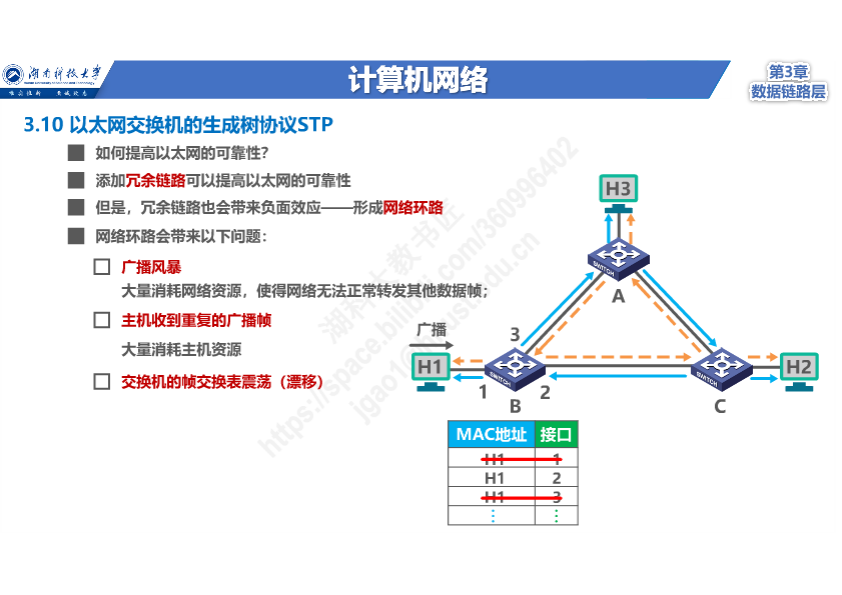

冗余链路的作用与问题
1. 作用：添加冗余链路可提高以太网可靠性，避免单条链路故障导致网络分区。
2. 问题：冗余链路会形成网络环路，引发：
  - 广播风暴：广播帧在环路中反复转发，耗尽网络和主机资源。
  - MAC 地址表震荡：交换机反复更新同一 MAC 地址对应的接口号，导致帧转发错误。

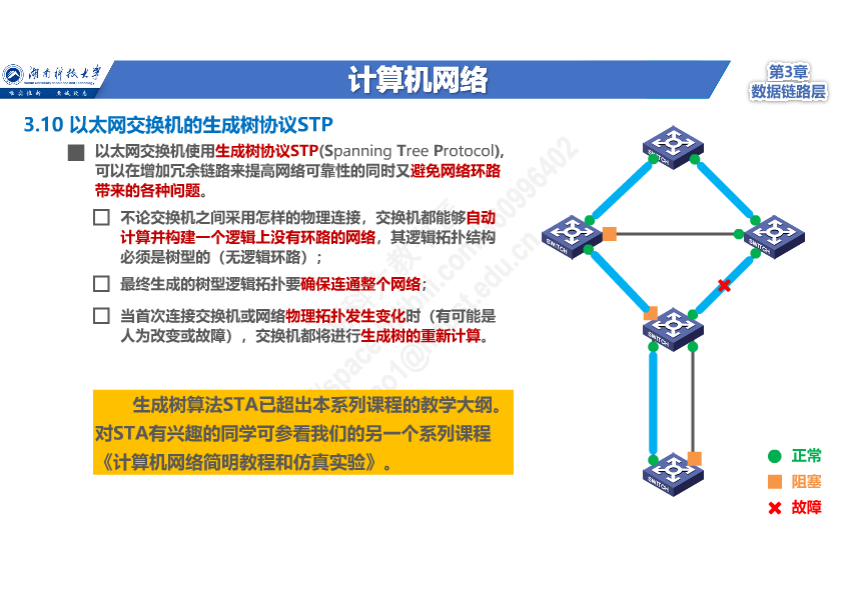

STP 的核心原理
1. 英文全称：Spanning Tree Protocol，即生成树协议。
2. 核心目标：在保留冗余链路的前提下，自动计算并构建一个逻辑上无环路的树形拓扑，确保网络连通性。
3. 实现方式：交换机之间交互参数，通过生成树算法判断并阻塞部分接口（不转发数据帧，仅接收协议帧），消除逻辑环路。
4. 拓扑更新：当网络物理拓扑发生变化（链路故障、设备增减）时，交换机重新计算生成树，恢复阻塞接口，形成新的无环路拓扑。

二、核心知识点汇总对比表

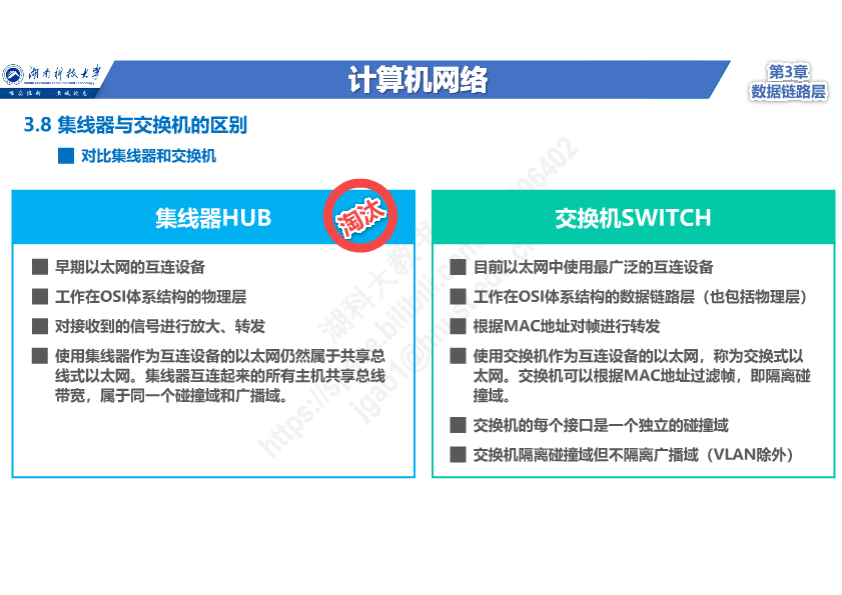

表 1：集线器与以太网交换机核心区别对比

|------|------------------|--------------------|
| 对比维度 | 集线器 | 以太网交换机 |
| 工作层次 | 仅物理层 | 数据链路层（含物理层） |
| 逻辑拓扑 | 总线型（共享总线） | 交换式（独立链路） |
| 工作模式 | 半双工（CSMA/CD） | 全双工（无需 CSMA/CD） |
| 转发依据 | 无（仅转发比特） | 帧交换表（基于 MAC 地址） |
| 转发方式 | 广播所有接口 | 单播到目的接口（泛洪 / 丢弃除外） |
| 碰撞域 | 所有接口同一碰撞域 | 每个接口独立碰撞域（可隔离） |
| 广播域 | 所有接口同一广播域 | 所有接口同一广播域 |
| 并行通信 | 不支持（同一时间仅一对主机通信） | 支持（多对主机同时无碰撞通信） |
| 差错检测 | 不支持 | 存储转发方式支持，直通交换不支持 |
| 即插即用 | 是 | 是（自学习建立帧交换表） |
| 市场现状 | 已基本淘汰 | 主流局域网设备 |

表 2：以太网交换机核心功能与协议汇总

|-----------|---------------|----------------------|
| 功能 / 协议 | 核心要点 | 关键机制 |
| 自学习算法 | 自动建立帧交换表 | 登记源 MAC + 入接口，记录老化删除 |
| 帧转发 | 基于 MAC 地址精准转发 | 明确转发→泛洪→丢弃三种情况 |
| 生成树协议 STP | 消除环路，保留冗余 | 阻塞部分接口，拓扑变化重新计算 |
| 存储转发 | 可靠转发帧 | 缓存完整帧，检查差错后转发 |
| 直通交换 | 高速转发帧 | 收到目的 MAC 即转发，不检查差错 |

三、经典考研真题解析

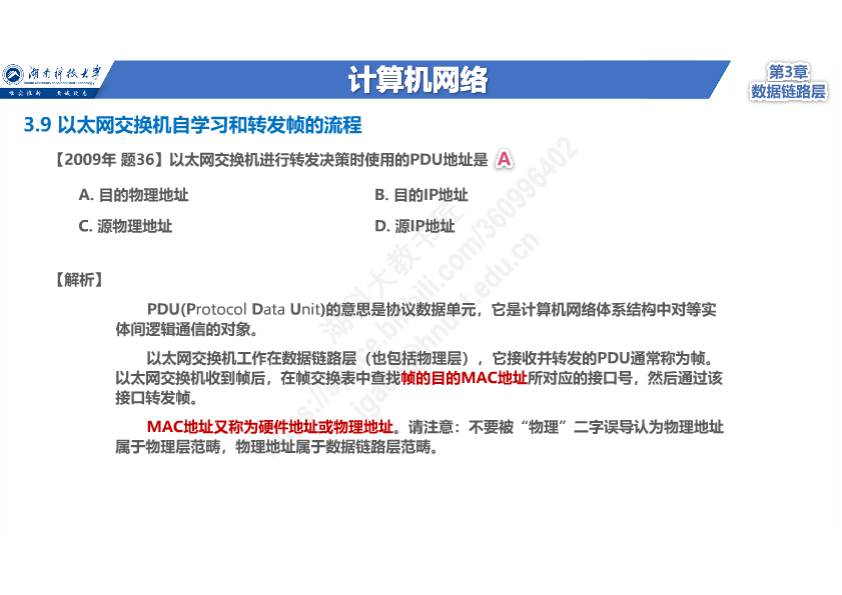

例题 1：2009 年计算机专业考研全国统考真题

原题：以太网交换机进行转发决策时使用的 PDU 地址是（）

A. 目的物理地址

B. 目的 IP 地址

C. 源物理地址

D. 源 IP 地址

答案：A

解析：

PDU（协议数据单元）是对等实体间逻辑通信的对象，以太网交换机工作在数据链路层，处理的 PDU 是帧。
交换机转发帧的依据是帧交换表 ，该表存储的是MAC 地址（物理地址 / 硬件地址）与交换机接口的对应关系。
交换机收到帧后，会查找帧的目的 MAC 地址对应的接口号，然后从该接口转发帧。
注意：物理地址属于数据链路层范畴，不要被 "物理" 二字误导认为属于物理层；IP 地址是网络层地址，路由器转发时使用目的 IP 地址。

例题 2：2014 年计算机专业考研全国统考真题

原题：某以太网拓扑及交换机当前转发表如下图所示，主机 00-e1-d5-00-23-a1 向主机 00-e1-d5-00-23-c1 发送 1 个数据帧，主机 00-e1-d5-00-23-c1 收到该帧后，向主机 00-e1-d5-00-23-a1 发送 1 个确认帧。交换机对这两个帧的转发端口分别是（）（注：原题配图未展示，根据解析还原：交换机有 3 个接口，接口 1 连接主机 00-e1-d5-00-23-a1，接口 2 连接主机 00-e1-d5-00-23-b1，接口 3 连接主机 00-e1-d5-00-23-c1；初始转发表为空）

A. {3} 和 {1}

B. {2,3} 和 {1}

C. {2,3} 和 {1,2}

D. {1,2,3} 和 {1}

答案：B

解析：

第一个数据帧（a1→c1）的转发过程
1. 帧从交换机接口 1 进入，交换机首先进行自学习：将源 MAC 地址00-e1-d5-00-23-a1和接口 1 登记到转发表。
2. 查找转发表中目的 MAC 地址00-e1-d5-00-23-c1，未找到，因此进行泛洪，从除入接口 1 外的所有接口（接口 2、3）转发。
3. 因此，第一个帧的转发端口是 {2,3}。
第二个确认帧（c1→a1）的转发过程
1. 帧从交换机接口 3 进入，交换机再次进行自学习：将源 MAC 地址00-e1-d5-00-23-c1和接口 3 登记到转发表。
2. 查找转发表中目的 MAC 地址00-e1-d5-00-23-a1，找到对应的接口 1，且接口 1≠入接口 3，因此进行明确转发，仅从接口 1 转发。
3. 因此，第二个帧的转发端口是 {1}。

综上，答案为 B 选项。

四、总结

本文系统讲解了数据链路层以太网的三个核心知识点：集线器与交换机的本质区别、以太网交换机的自学习和帧转发流程，以及用于解决环路问题的生成树协议 STP。其中，集线器与交换机在碰撞域隔离、工作模式和转发方式上的区别 、交换机自学习算法的三个步骤 以及STP 解决广播风暴的核心机制是考试和实际应用中的重点。

对于零基础学习者来说，理解这些概念的关键是抓住 "分层思想"------ 不同层次的设备处理不同的协议数据单元，完成不同的功能。集线器作为物理层设备，仅负责比特的传输；交换机作为数据链路层设备，能够识别 MAC 地址并实现精准转发；而生成树协议则是为了弥补交换机冗余设计带来的环路问题，保障网络的可靠性。
