做嵌入式系统移植时，最麻烦的往往不是业务代码，而是底层差异。

同样是创建线程，Linux 用 pthread_create()，LiteOS 用 LOS_TaskCreate()；同样是等待信号量，不同内核的 API、超时语义、返回值都不一样。文件系统、内存映射、中断处理、定时器也都有类似问题。

OpenHarmony 面对的问题更复杂。它需要覆盖标准系统、小型系统和轻量系统，对应的底层内核分别可能是 Linux、LiteOS-A 和 LiteOS-M。也就是说，同一套系统框架既要能跑在手机、平板、车机这类资源充足的设备上，也要能跑在 MCU 或轻量 IoT 节点上。

这篇文章围绕一个核心问题展开：OpenHarmony 如何在不同内核之上建立统一的系统服务、驱动框架和硬件能力发布机制。

文章重点讨论四件事：

1. OpenHarmony 为什么需要同时支持 Linux、LiteOS-A、LiteOS-M。

2. OSAL 和 HDF 分别解决什么问题，它们不解决什么问题。

3. Linux 原生设备驱动是否需要迁移到 HDF，以及如何发布成 OpenHarmony 硬件能力。

4. 被发布的硬件能力如何被其他节点使用，UART、Timer、IRQ 这类启动关键能力又该如何处理。

---

1. 多内核兼容的整体分层

OpenHarmony 的多内核兼容不是在一个内核里做很多开关，而是在系统架构上把"内核相关"和"内核无关"的部分隔离开。

从上到下可以分成几层：

• 应用层：ArkTS、JS、C/C++ 应用。

• 框架层：Ability、ArkUI、多媒体、通信、分布式能力等。

• 系统服务层：包管理、窗口、电源、传感器、输入、音频、显示等服务。

• HDF 驱动框架：统一驱动模型、设备管理、Host、Dispatch。

• OSAL 操作系统抽象层：线程、锁、信号量、定时器、内存、文件、I/O 等基础 OS 能力封装。

• 内核层：Linux、LiteOS-A、LiteOS-M。

• 硬件层：SoC、MCU、传感器、通信模组、显示屏等。

!外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(https://img-home.csdnimg.cn/images/20230724024159.png?origin_url=https%3A%2F%2Finternal-api-drive-

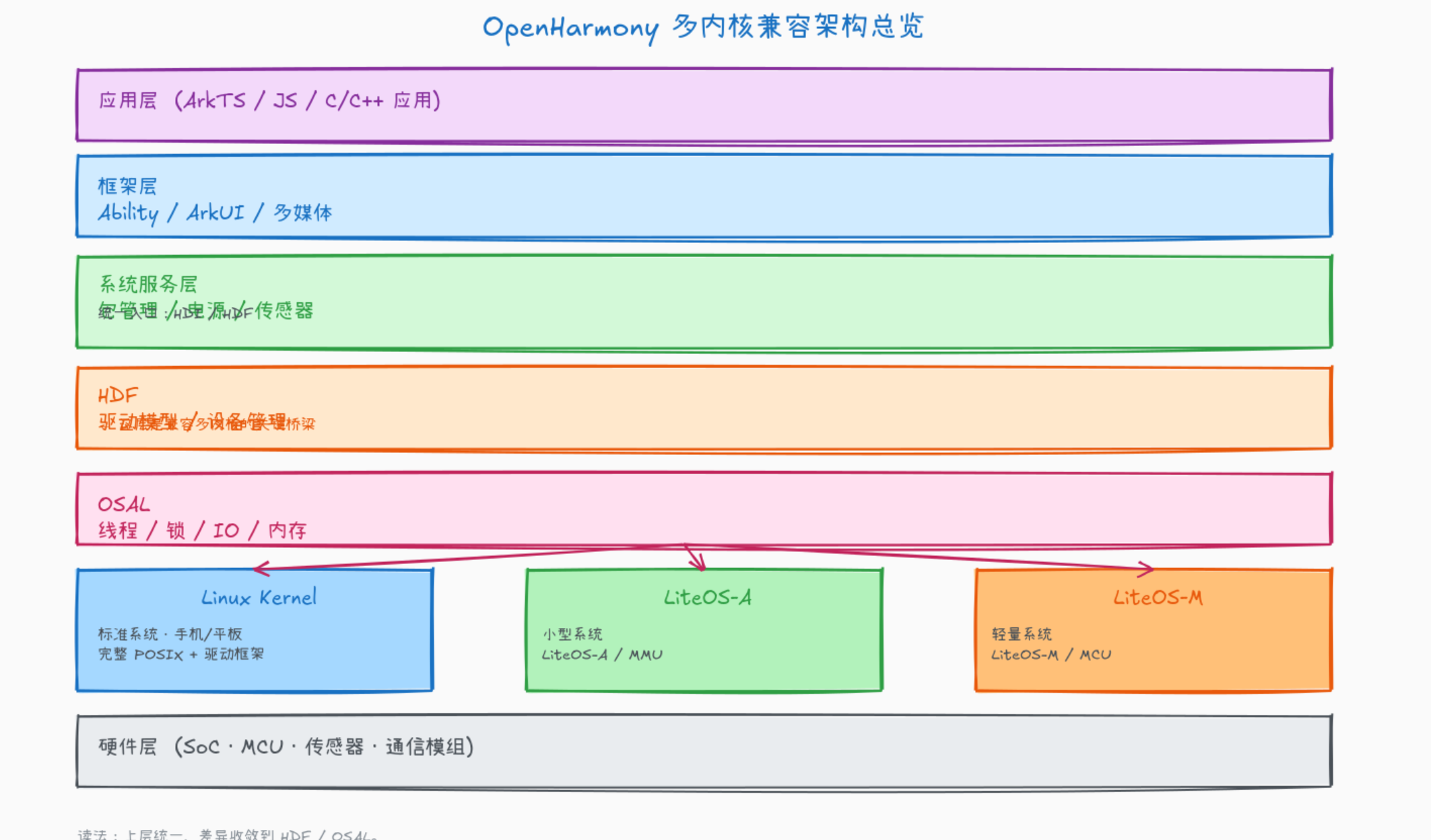

图1展示了这套分层关系。

图1的关键点在于，系统服务及以上不直接感知底层内核。它们通过 HDF/HDI 访问硬件能力，而 HDF 内部需要调用线程、锁、内存、I/O 等基础能力时，再通过 OSAL 适配到底层内核。

因此，OpenHarmony 的多内核兼容并不是靠上层代码到处写 #ifdef Linux、#ifdef LiteOS，而是把差异集中收敛到 HDF 适配层和 OSAL 实现里。

---

2. 三类内核对应三种系统形态

OpenHarmony 支持三种典型系统形态：标准系统、小型系统和轻量系统。它们面对的硬件规模差异很大。

内核	系统形态	典型设备	MMU	内存规模
Linux	标准系统	手机、平板、车机、开发板	有	通常大于 128 MB
LiteOS-A	小型系统	智能屏、摄像头、部分工业设备	有	通常大于 1 MB
LiteOS-M	轻量系统	MCU、传感器节点、低功耗 IoT 设备	无	可低至几十 KB

Linux 提供完整的进程模型、VFS、网络协议栈、驱动模型和内存管理，适合标准系统。LiteOS-A 更轻量，但仍有 MMU 和类 POSIX 能力，适合小型系统。LiteOS-M 面向 MCU，通常没有 MMU，任务共享地址空间，很多能力直接依赖 BSP/HAL。

硬件规模差异决定了 OpenHarmony 不可能用一个内核覆盖所有场景。它的策略是：

• 上层服务和接口尽量统一。

• 底层内核根据设备形态选择。

• 内核差异通过 OSAL、HDF 适配层和产品配置隔离。

---

3. OSAL 解决的是基础 OS API 差异

OSAL，全称 Operating System Abstraction Layer，作用是为上层组件提供统一的基础操作系统接口。

这些接口通常包括：

• 线程创建与销毁。

• 互斥锁、信号量、自旋锁。

• 定时器。

• 内存分配和映射。

• 文件操作。

• I/O 操作。

• 中断注册。

• 时间获取。

上层代码不直接调用 pthread_create()、LOS_TaskCreate() 或 CMSIS RTOS API，而是通过 OsalThreadCreate() 这一类接口间接访问底层能力。

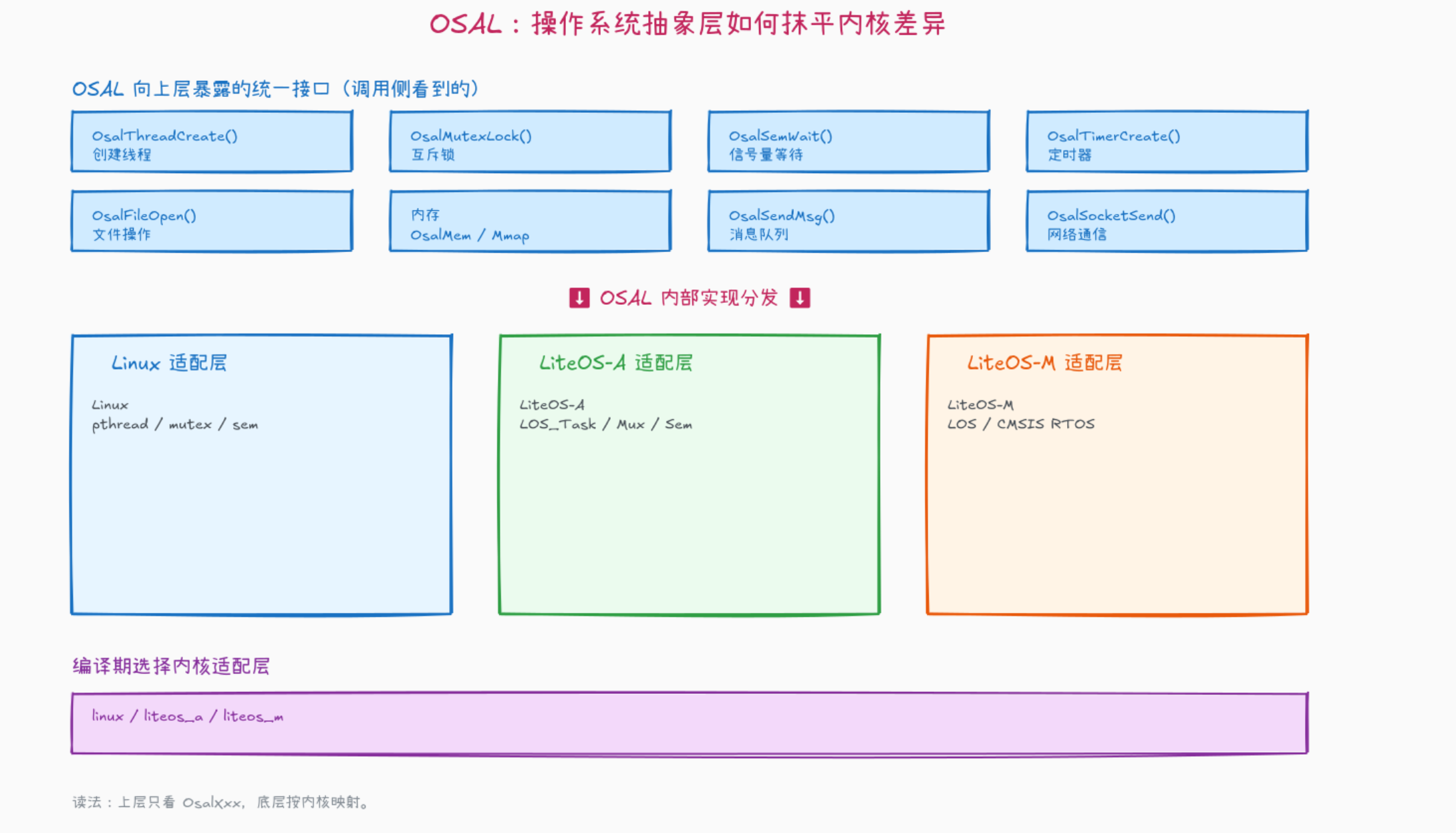

图2展示了 OSAL 的映射方式。

以线程、锁、信号量为例，不同内核的映射大致如下：

// Linux
OsalThreadCreate() -> pthread_create() / kthread_run()
OsalMutexLock()    -> pthread_mutex_lock() / mutex_lock()
OsalSemWait()      -> sem_wait()

// LiteOS-A
OsalThreadCreate() -> LOS_TaskCreate()
OsalMutexLock()    -> LOS_MuxPend()
OsalSemWait()      -> LOS_SemPend()

// LiteOS-M
OsalThreadCreate() -> LOS_TaskCreate() / CMSIS osThreadNew()
OsalMutexLock()    -> LOS_MuxPend() / CMSIS osMutexAcquire()
OsalSemWait()      -> LOS_SemPend() / CMSIS osSemaphoreAcquire()

OSAL 的价值不在于把 Linux API 再包一层。对于 Linux 来说，OSAL 很多时候只是薄封装。它真正的价值在于：同一套 HDF 驱动框架或可移植组件，在切到 LiteOS-A、LiteOS-M 时不需要重写基础 OS 调用。

不过，OSAL 只能统一接口，不能完全消除语义差异。

例如：

• Linux 和 LiteOS-A 有 MMU，mmap 可以表示虚拟地址映射；LiteOS-M 通常没有 MMU，类似接口可能只是在物理地址或静态内存上做封装。

• Linux 的中断上下文、进程上下文分得很清楚；LiteOS-M 的模型更接近传统 MCU RTOS，任务和中断的边界不同。

• Linux 的线程调度、优先级、阻塞语义与 LiteOS 并不完全一致。

因此，使用 OSAL 并不意味着不用理解底层内核。它解决的是工程上的接口收敛，不是把所有内核语义变成同一种东西。

---

4. OSAL 不参与 Linux 启动

讨论 OpenHarmony 标准系统时，一个常见误区是把 OSAL 理解成 Linux 启动的一部分。

实际上，Linux 的启动链路完全由 BootROM、Bootloader 和 Linux Kernel 自己完成。OSAL 在这个阶段并不存在。

标准系统的启动过程可以简化为：

BootROM -> SPL -> U-Boot -> Linux start_kernel() -> rootfs -> OpenHarmony init

在 Linux start_kernel() 阶段，内核会完成 MMU、调度器、中断控制器、时钟、驱动核心、VFS、根文件系统等初始化工作。这些都属于 Linux 内核职责，不依赖 OpenHarmony OSAL。

OpenHarmony 真正接管系统，是在 Linux 内核拉起第一个用户态进程之后。标准系统中，这个进程是 OpenHarmony 的 init。

OH init 读取启动配置，按阶段拉起系统服务，例如：

• samgr

• foundation

• hdf_devmgr

• hdf_host

• 各类 native service

OSAL 从这些系统服务和 HDF 组件运行后才开始发挥作用。图3展示了 Linux 启动链路中 OSAL 的位置。

所以，更准确的说法是：OSAL 不支持 Linux 启动，它支持 OpenHarmony 在 Linux 启动完成之后继续以跨内核方式运行系统服务和驱动框架。

---

5. HDF 统一的是驱动模型和硬件服务接口

OSAL 解决基础 OS API 差异，HDF 解决驱动模型和硬件服务接口的统一。

HDF 大致可以分为几层：

1. 驱动管理层：负责驱动加载、设备管理、Host 管理、Dispatch。

2. 驱动模型层：例如 Platform、Sensor、Display、Input、Audio、WLAN、USB 等模型。

3. 适配层：在需要调用底层 OS 或 Linux 原生接口时进行适配。

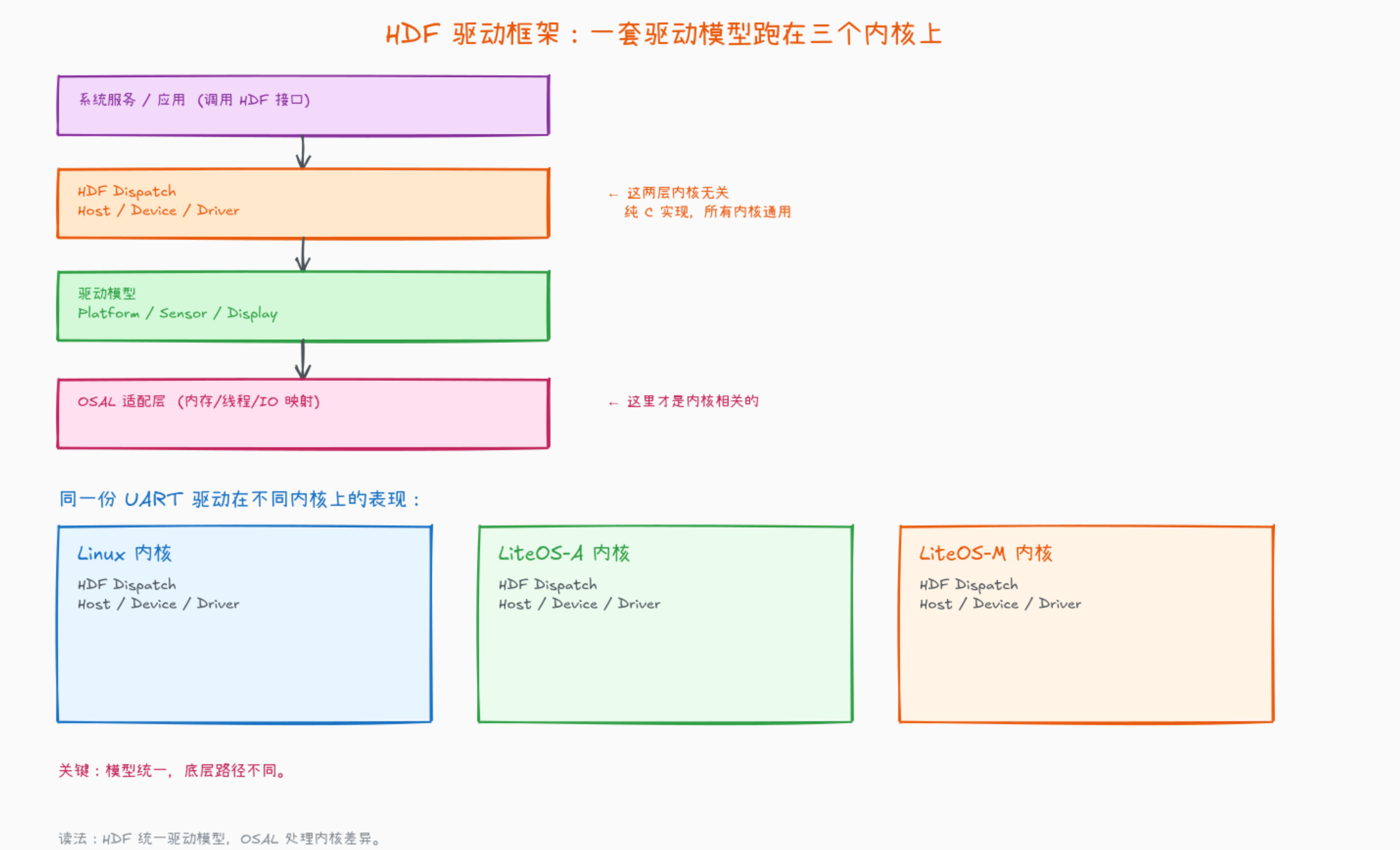

图3展示了 HDF 与不同内核之间的关系。

在标准系统上，HDF 并不是用来替代 Linux Driver Model 的。Linux 原生驱动体系仍然存在，HDF 更像是 OpenHarmony 的硬件服务治理层。

两条访问路径可以并行存在：

OpenHarmony 应用 / 系统服务
        |
        |-- HDI / HDF -> HDF Service / HDF Host -> Linux 原生接口或 HDF 驱动
        |
        |-- syscall / ioctl / read / write -> Linux 原生驱动

这意味着，Linux 标准系统上的设备驱动不需要全部迁移到 HDF。是否迁移取决于这个硬件能力是否需要被 OpenHarmony 统一管理，是否需要通过 HDI 暴露给上层，是否需要进一步通过 DSoftBus 发布给其他节点。

---

6. Linux 原生驱动是否需要迁移到 HDF

标准系统中，Linux 内核已经提供了完整驱动体系。例如：

• 块设备驱动。

• 网络驱动。

• V4L2 Camera 驱动。

• ALSA Audio 驱动。

• IIO 传感器驱动。

• GPIO、PWM、I2C、SPI 等基础总线和控制器驱动。

这些驱动没有必要全部重写成 HDF。更合理的做法是分类处理。

6.1 必须纳入 HDF/HDI 的能力

如果硬件能力需要被 OpenHarmony 系统服务统一管理，或者需要通过分布式能力暴露给其他设备，一般需要纳入 HDF/HDI。

典型场景包括：

• 分布式传感器。

• 分布式显示。

• 输入设备统一管理。

• USB 设备管理。

• 需要被上层框架标准化调用的音频、显示、相机、传感器等模块。

这类能力的重点不是"驱动必须重写"，而是必须提供标准 HDI 接口。

6.2 封装适配即可的能力

很多外设底层仍然使用 Linux 原生驱动，上层通过 HDF/HDI 或 HAL 做一层封装。

例如：

• Camera 底层仍可能走 V4L2 / Media Controller。

• Audio 底层仍可能走 ALSA / tinyalsa。

• WLAN 底层仍可能走 cfg80211 / nl80211。

• Sensor 底层可能走 IIO、input 子系统或厂商私有节点。

这种方式更接近 Adapter 模式：底层驱动不动，上层提供 OpenHarmony 统一接口。

6.3 可以保留 Linux 原生访问的能力

如果某个硬件只在本机使用，不需要通过 OpenHarmony 系统服务治理，也不需要分布式发布，可以继续使用 Linux 原生接口。

例如：

• eMMC、SD、NAND 等块设备。

• 内部 I2C/SPI 总线上的 PMIC 或板级控制器。

• 只通过 sysfs 控制的简单 GPIO/PWM。

• 看门狗、部分电源管理、内部调试设备。

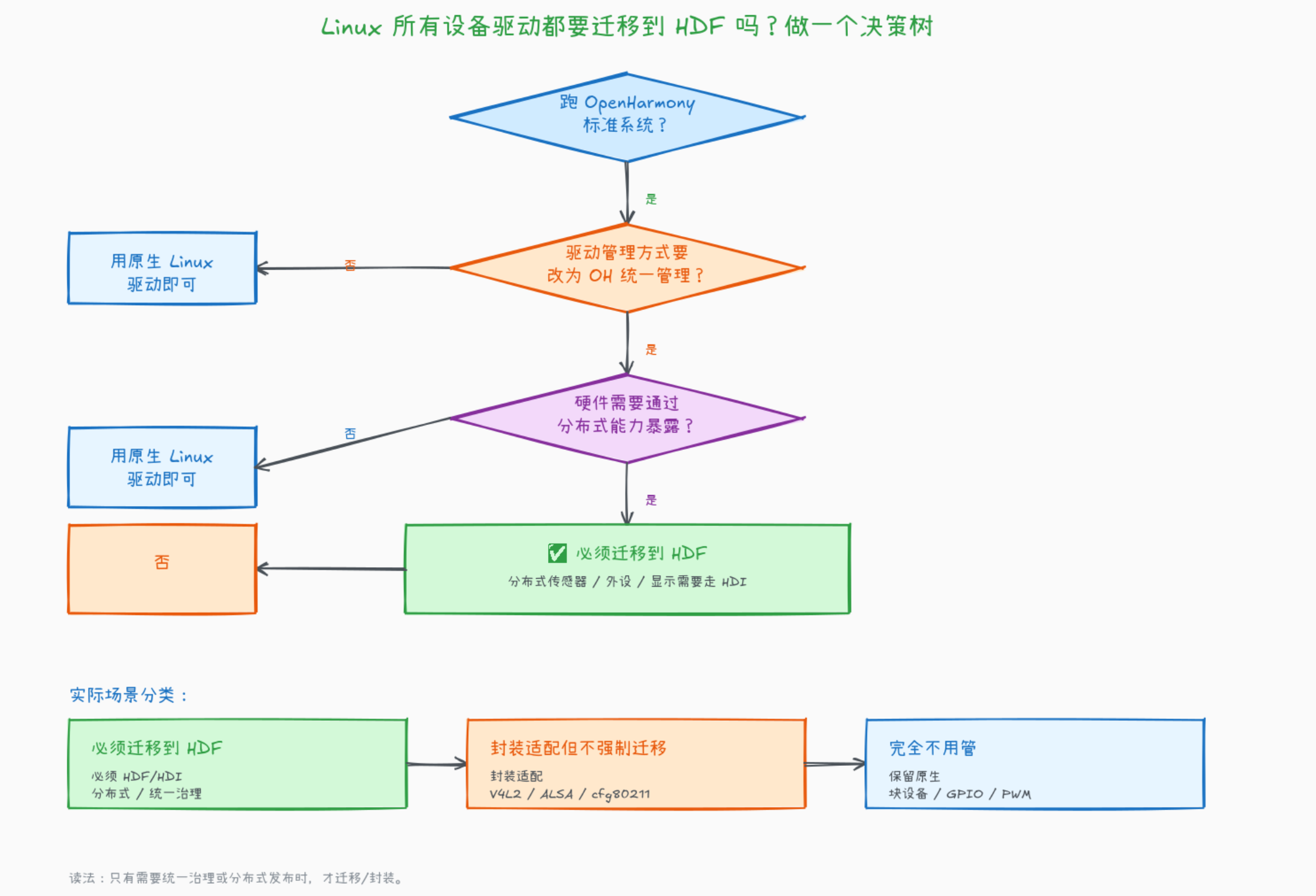

图4给出了一个判断流程。

工程上建议先保留 Linux 原生驱动，把内核、rootfs、OH init 和基础服务跑通。只有当上层服务需要 HDI 接口，或者硬件能力需要分布式发布时，再做 HDF/HDI 适配。

---

7. 如何把 Linux 原生驱动发布成 OpenHarmony 硬件能力

把 Linux 原生驱动接入 OpenHarmony，不等于重写内核驱动。常见做法是在原生驱动之上增加 Adapter 和 HDI Server。

以一个 Linux IIO 传感器为例，底层已经存在这些节点：

/dev/iio:device0
/sys/bus/iio/devices/iio:device0/in_accel_x_raw
/sys/bus/iio/devices/iio:device0/in_accel_y_raw
/sys/bus/iio/devices/iio:device0/in_accel_z_raw

推荐的发布路径如下：

Linux 原生驱动
    |
    |-- /dev / sysfs / ioctl / read / mmap
    |
Adapter 适配层
    |
    |-- 将 Linux 私有接口翻译成模块语义
    |
HDI Server
    |
    |-- 实现 IDL 生成的接口
    |
HDF/HCS 注册
    |
OpenHarmony 系统服务
    |
DSoftBus 远端代理

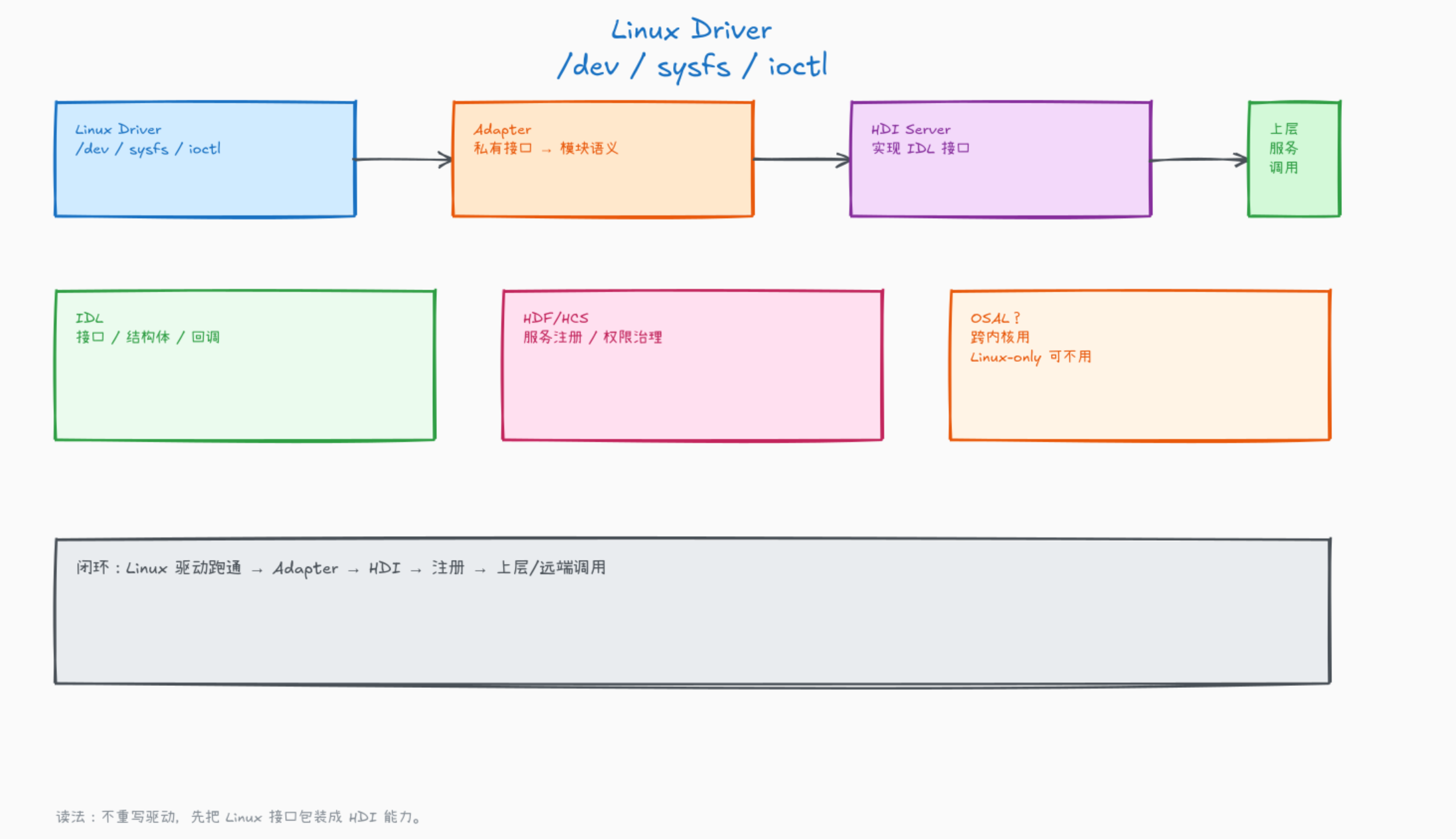

图5展示了这个路径。

Adapter 层可以直接使用 Linux 原生接口，例如：

int32_t LinuxAccelAdapterEnable(int32_t sensorId)
{
    int fd = open("/dev/iio:device0", O_RDONLY);
    if (fd < 0) {
        return HDF_FAILURE;
    }

    return HDF_SUCCESS;
}

int32_t LinuxAccelAdapterRead(struct SensorData *data)
{
    /* 从 sysfs、ioctl 或 mmap ring buffer 中读取数据，
       再转换成 OpenHarmony SensorData 结构。 */
    return HDF_SUCCESS;
}

随后通过 IDL 定义 HDI 接口：

package ohos.hdi.sensor.v1_0;

interface ISensorInterface {
    EnableSensor([in] int sensorId);
    DisableSensor([in] int sensorId);
    SetBatch([in] int sensorId, [in] long samplingInterval);
    GetAllSensorInfo([out] struct SensorInfo[] info);
}

IDL 编译后生成 client/server 相关代码。服务端实现中再调用 Adapter：

int32_t EnableSensor(int32_t sensorId)
{
    return LinuxAccelAdapterEnable(sensorId);
}

然后通过 HCS/HDF 注册服务：

sensor_host :: host {
    hostName = "sensor_host";
    priority = 100;
    sensor_device :: device {
        device0 :: deviceNode {
            policy = 2;
            priority = 100;
            moduleName = "sensor_driver";
            serviceName = "sensor_service";
            match_attr = "linux_accel_sensor";
        }
    }
}

这样，上层看到的是标准 HDI 能力，底层仍然可以保留成熟的 Linux 驱动。

---

8. 被发布的硬件能力如何被其他节点使用

OpenHarmony 的分布式能力不是把一个设备的驱动搬到另一个设备上运行。远端节点拿到的是代理对象，真正访问硬件的仍然是硬件所在节点。

假设节点 A 上有一个传感器，已经通过 HDI 发布；节点 B 希望使用这个传感器。调用链路可以简化为：

节点 B 应用
    |
Remote Proxy
    |
DSoftBus 会话通道
    |
节点 A HDI Service
    |
Adapter / HDF Driver
    |
Linux 原生驱动或 LiteOS 驱动
    |
真实硬件

远端调用过程通常包括：

4. 设备发现：DSoftBus 发现附近可信设备。

5. 认证组网：完成设备认证、可信关系校验和组网。

6. 能力发现：系统服务识别远端节点提供的硬件能力。

7. 获取代理：调用方拿到 Remote Proxy。

8. 发起调用：Proxy 将请求序列化，经 DSoftBus 发送到硬件所在节点。

9. 本地执行：节点 A 的 HDI Service 调用本地 Adapter 或 HDF Driver。

10. 数据返回：结果或数据流经 DSoftBus 回传给节点 B。

控制类接口通常走同步调用，例如 Enable、Disable、Config。数据上报更适合异步回调或流式传输，例如传感器连续采样、音视频数据等。

DSoftBus 提供多类传输通道：

通道类型	适合场景	示例
message	控制命令、小数据	开关传感器、配置参数
bytes	中等大小结构化数据	传感器批量数据、定位坐标
stream	连续流数据	音频、视频、高频传感器数据
file	文件传输	日志、图片、升级包

远端节点不访问 /dev/iio:device0，也不加载节点 A 的 .ko。它调用的是标准化能力代理。

---

9. 被发布的驱动能力是否必须使用 OSAL 编写

不一定。

OSAL 适用于需要跨内核复用的代码。如果一段 HDF 驱动逻辑需要同时跑在 Linux、LiteOS-A 和 LiteOS-M 上，就应该使用 OSAL 来封装线程、锁、内存、中断、定时器等基础能力。

但如果只是标准系统上的 Linux-only Adapter，直接使用 POSIX、syscall、ioctl()、read()、write() 通常更直接。

可以按下面的原则判断：

场景	是否建议使用 OSAL
跨 Linux、LiteOS-A、LiteOS-M 的 HDF 通用驱动逻辑	建议使用
只在 Linux 标准系统运行的 HDI Adapter	不强制，直接使用 Linux 原生接口更清晰
用户态服务封装 /dev、sysfs、V4L2、ALSA、cfg80211	通常不需要
启动早期 BSP、Bootloader、内核自举代码	不能依赖 OSAL

OSAL 是跨内核移植工具，不是所有硬件能力发布都必须经过的唯一入口。

---

10. UART、Timer、IRQ 的处理边界

UART、Timer、IRQ 这类能力比较特殊，因为它们既可能是操作系统启动基础设施，也可能是业务外设能力。

必须先区分两个阶段：

阶段	使用者	目的	处理方式
启动支撑阶段	Bootloader、内核、BSP	让系统先启动起来	OS/BSP 原生处理
业务运行阶段	应用、系统服务、HDF/HDI	对外提供外设访问能力	可通过 Linux 原生接口、OSAL、HDF/HDI 封装

10.1 UART

启动阶段的串口一般用于 early console、Bootloader 日志、内核启动日志。这条链路通常是：

BootROM -> SPL -> U-Boot -> Linux earlycon / console

这些能力在 HDF 启动之前就必须可用，因此不能依赖 HDF 或 OSAL。

系统运行后，如果某个业务模块需要访问串口，例如 GPS 模块、4G 模块 AT 命令，可以有两种方式：

• 直接操作 /dev/ttySx，使用标准 Linux 用户态接口。

• 通过 HDF UART 模型或 HDI 服务封装成标准能力。

本机使用时，直接访问 Linux 串口节点通常更简单。需要跨内核复用或远端发布时，再考虑 HDF/HDI。

10.2 Timer

系统调度依赖的 timer 属于内核基础设施。例如 Linux 的 clocksource、clockevent、hrtimer，LiteOS 的系统 tick 和软件定时器基础实现。

这些能力位于 OSAL 之下，不能由 OSAL 负责初始化。

OSAL 提供的 timer 更适合业务逻辑，例如：

Linux     : OsalTimerCreate() -> timer_create() / timer_settime()
LiteOS-A  : OsalTimerCreate() -> LOS_SwtmrCreate()
LiteOS-M  : OsalTimerCreate() -> LOS_SwtmrCreate() / CMSIS osTimerNew()

10.3 IRQ

中断控制器初始化由内核或 BSP 完成。例如 Linux 的 irqchip、GIC、device tree 中断描述，LiteOS-M 的 NVIC 配置。

OSAL 不负责初始化中断控制器。它能做的是在驱动运行阶段注册设备中断处理函数，例如：

Linux     : OsalRequestIrq() -> request_irq()
LiteOS-A  : OsalRequestIrq() -> LOS_HwiCreate()
LiteOS-M  : OsalRequestIrq() -> HAL/NVIC 相关封装

因此可以这样理解：

• 中断控制器归 OS/BSP。

• 设备中断 handler 归驱动。

• 如果驱动需要跨内核复用，中断注册可以通过 OSAL 封装。

---

11. 移植时的工程顺序

如果要把一块 Linux 板子适配到 OpenHarmony 标准系统，不建议一开始就重写驱动。更稳妥的顺序是：

1. 保留 Linux 原生驱动，先保证内核启动、串口日志、rootfs、基础设备节点正常。

2. 拉起 OpenHarmony init，确认系统服务启动顺序和权限配置正确。

3. 验证 /dev、/sys、dmesg、hilog，确认底层硬件链路稳定。

4. 找出需要接入 OpenHarmony 系统服务的硬件能力。

5. 对这些能力编写 Adapter 和 HDI Server。

6. 需要分布式发布时，再接入 DSoftBus 能力发现与远端代理调用。

7. 只有当代码确实需要跨 Linux、LiteOS-A、LiteOS-M 复用时，再将内部 OS 调用整理为 OSAL。

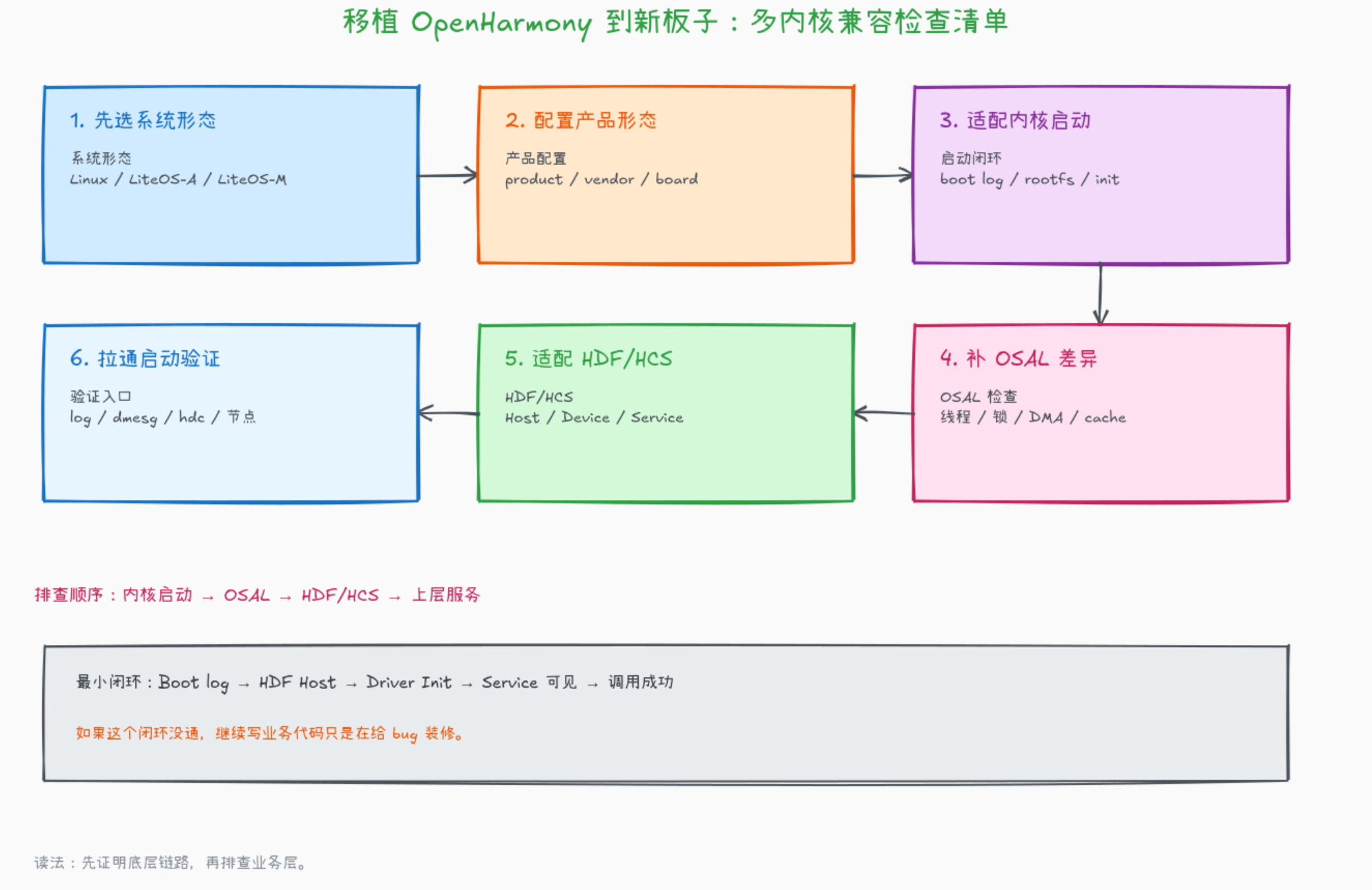

图6给出了一个简化的移植检查清单。

这个顺序的重点是：先让系统启动，再让硬件可用，最后再做标准化和分布式发布。不要在底层链路还没稳定时急着重构驱动模型。

---

12. 总结

OpenHarmony 的多内核兼容不是把所有驱动都重写一遍，也不是让所有底层能力都走 OSAL/HDF。

更准确的理解是：

启动关键路径：
BootROM / SPL / U-Boot / Linux Kernel / LiteOS Kernel
        |
OS/BSP 原生能力：UART console / timer tick / irqchip / MMU / scheduler
        |
OpenHarmony init：拉起系统服务、HDF Manager、HDI Server
        |
HDF/HDI：把需要治理和发布的硬件能力标准化
        |
DSoftBus：把标准化后的能力暴露给远端节点
        |
远端应用：拿到 Proxy，像调用本地接口一样调用远端硬件能力

可以用几句话收束：

• OSAL 不参与 Linux 启动，它在系统服务和 HDF 运行后负责抹平跨内核 API 差异。

• HDF 不替代 Linux Driver Model，它在标准系统上更像硬件服务治理框架。

• Linux 原生驱动大多数可以保留，需要发布为 OpenHarmony 能力时，优先通过 Adapter + HDI Server 封装。

• 远端节点使用的是能力代理，不是远程加载驱动。

• UART、Timer、IRQ 等启动关键能力归 OS/BSP，业务阶段才可能通过 OSAL/HDF/HDI 封装。

最终结论是：OpenHarmony 建立的不是一套新的底层驱动体系，而是在已有 OS 和驱动之上，增加了一套可治理、可分布式、可跨内核复用的硬件能力发布机制。
