无人机能够在空中飞行时，把高空视角的画面实时传回地面遥控器、显示屏，是航拍、巡检、测绘、安防等作业的基础。很多人只知道无人机有 "图传" 功能，却不清楚画面究竟依靠什么设备、以何种形式传输，也分不清图传、数传、遥控信号的区别。本文详细拆解无人机图传电台的工作原理、传输数据类型、信号架构、主流技术与参数明细，一次性讲透无人机实时画面传输的完整逻辑。
一、先搞懂：无人机实时画面，核心依靠图传电台
无人机整套无线通信系统主要分为遥控链路、数传链路、图传链路 三大模块，我们肉眼看到的实时画面，专属由图传电台负责传输。
简单区分三者作用：
- 遥控电台 ：地面向飞行器下发操控指令，控制升降、转向、飞行路线，属于下行指令；
- 数传电台：双向传输飞行状态数据，包括高度、速度、电量、GPS 位置、姿态角、报警信息等运维数据；
- 图传电台 ：无人机机载摄像头采集视频画面，经过编码压缩后，通过无线射频信号单向 / 双向传回地面接收端，这就是我们看到的实时画面，也是本文重点讲解的部分。
图传电台分为机载端 和地面端两个配对设备，机载图传负责采集、编码、发射视频信号，地面图传负责接收、解码、输出画面至显示器、手机、平板，二者配对工作，构成完整的实时画面传输体系。
二、图传电台到底在传输哪些数据？全品类明细
无人机传回地面的画面并非单纯视频流，而是视频数据 + 辅助附加数据的组合包，不同类型无人机传输的数据内容略有差异，下面按用途逐一明细：
（一）核心主体：视频图像数据（占传输带宽最大）
这是图传电台最核心的传输内容，也是用户直观看到的实时画面。
- 原始视频流 无人机云台相机、航拍摄像头捕捉的动态画面，包含画面像素、色彩、帧率、动态影像。民用消费级无人机常见 720P、1080P 视频，工业级巡检无人机多采用 1080P、4K 高清视频，部分特种作业机型搭载热成像相机，同步传输红外热成像画面。
- 视频编码压缩数据 原始视频文件体积极大，直接无线传输会出现卡顿、延迟、传输距离锐减。所有图传电台都会搭配专用编码协议，主流为 H.264、H.265（HEVC）。编码压缩后大幅降低数据体量，在有限带宽内实现远距离、低延迟传输，也是高清图传能稳定运行的关键。
（二）画面叠加：OSD 字符数据
飞行中画面上显示的文字、数字、图标，统称为 OSD 数据，由飞控同步发送给图传电台，叠加在视频画面中一同回传，属于附加图文数据。 常见 OSD 显示内容：飞行高度、飞行距离、飞行速度、剩余电量、卫星颗数、飞行模式、信号强度、俯仰 / 横滚角度、报警提示等。 这类数据体量极小，几乎不占用带宽，是图传画面不可或缺的辅助信息。
（三）配套业务：云台相机控制数据
中高端航拍、工业无人机支持地面端远程操控相机，该类指令会搭载在图传链路中双向传输：
- 上行控制数据：地面发送指令，控制云台俯仰、旋转、变焦、对焦、拍照、录像、切换拍摄模式；
- 下行反馈数据：相机工作状态、焦距参数、存储状态同步传回地面。 小型消费无人机云台功能简单，该类数据较少；工业巡检、测绘无人机相机功能复杂，云台控制数据传输频次更高。
（四）拓展数据：音频、告警及特殊业务数据
- 音频数据：部分带收音功能的无人机，会同步传输机载麦克风采集的现场声音，音视频同步回传；
- 告警数据：飞行器故障、信号弱、低电量、障碍物预警等紧急提示，随视频流快速推送；
- 特种作业数据：热成像温度数据、测距数值、传感器采集的环境参数等，多见于电力巡检、森林防火、安防侦查等专业机型。
三、图传信号主流传输方式：无线射频为主，分两大类
目前市面上无人机实时画面传输，全部依托无线射频通信，根据技术架构、使用场景分为两大类，也是图传电台的两大主流形态：
1. 模拟图传（传统模拟射频传输）
早期无人机、航模、低端航拍机广泛使用的方案，依靠模拟信号直接传输画面。
- 优势：延迟极低、硬件成本低、结构简单；
- 劣势：抗干扰差、画质模糊、无加密、容易被截获，画面易出现雪花、噪点，传输距离有限；
- 传输特点：不做复杂编码，信号连续传输，仅承载纯视频画面，附加数据极少。
如今仅在小型玩具无人机、老旧航模上使用，专业作业无人机基本已淘汰。
2. 数字图传（主流商用 / 工业方案）
当下消费级航拍无人机、工业巡检无人机统一采用数字图传电台，也是行业主流。 将视频、图文、控制信号全部转化为数字数据包传输，搭配编码、加密、抗干扰技术，综合性能全面领先。 细分主流技术：WiFi 图传、专用数字图传、COFDM 图传、跳频数字图传等，不同技术对应不同作业场景。
四、主流工作频段明细：不同频段决定传输距离与画质
图传电台依靠无线电频段传输信号，不同频段的带宽、绕射能力、干扰程度天差地别，也是选型的核心依据，国内合规常用频段明细如下：
1. 2.4GHz ISM 免费频段
- 特点：绕射、穿透能力中等，设备普及率最高，路由器、蓝牙、遥控设备大量使用，频谱拥挤、干扰严重；
- 适用：短途航拍、室内飞行、普通消费级无人机；
- 传输表现：带宽适中，近距离画面稳定，远距离、城市复杂环境易卡顿、花屏。
2. 5.8GHz ISM 免费频段
- 特点：带宽大、传输速率高、延迟低，专门适配高清视频；但信号绕射、穿透能力弱，遇到建筑、树木遮挡信号快速衰减；
- 适用：开阔场地高清航拍、直播、近距离高清巡检；
- 传输表现：1080P/4K 高清画面传输流畅，遮挡环境传输距离大幅缩短。

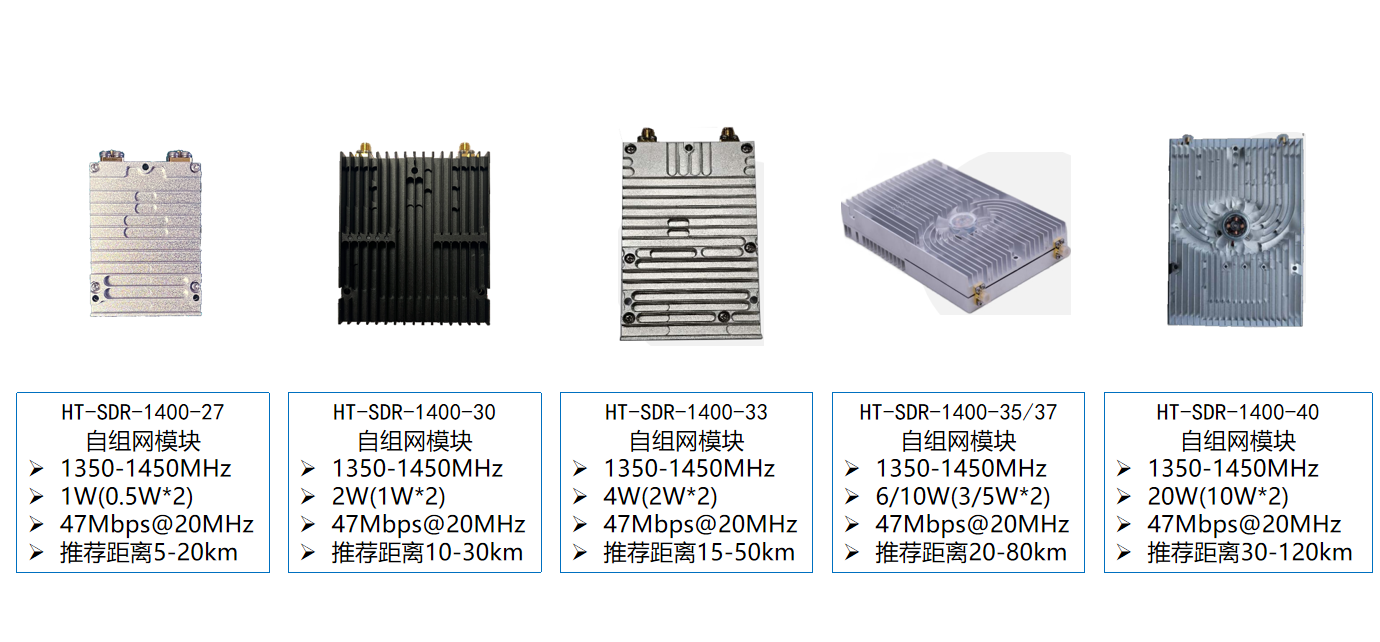

3. 1.4GHz 工业专用频段
- 特点：专网频段，民用设备少、频谱干净，抗干扰、抗遮挡、绕射能力极强，是工业无人机首选；带宽低于 5.8GHz，主打稳定传输而非极致高清；

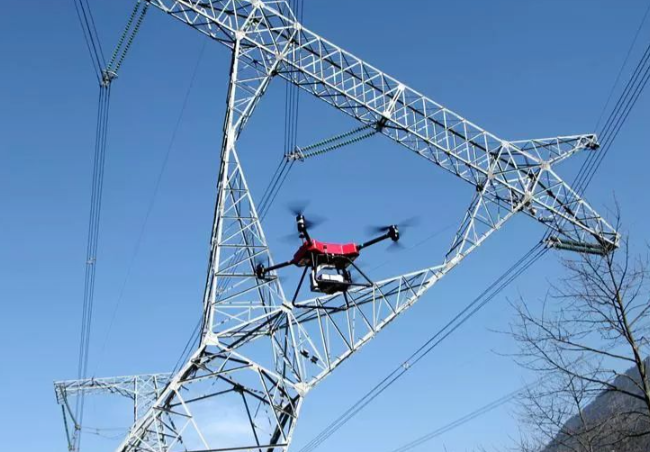

- 适用：电力巡检、森林防火、山地测绘、城市园区长距离作业；
- 传输表现：远距离、非视距场景画面稳定，断连概率极低。

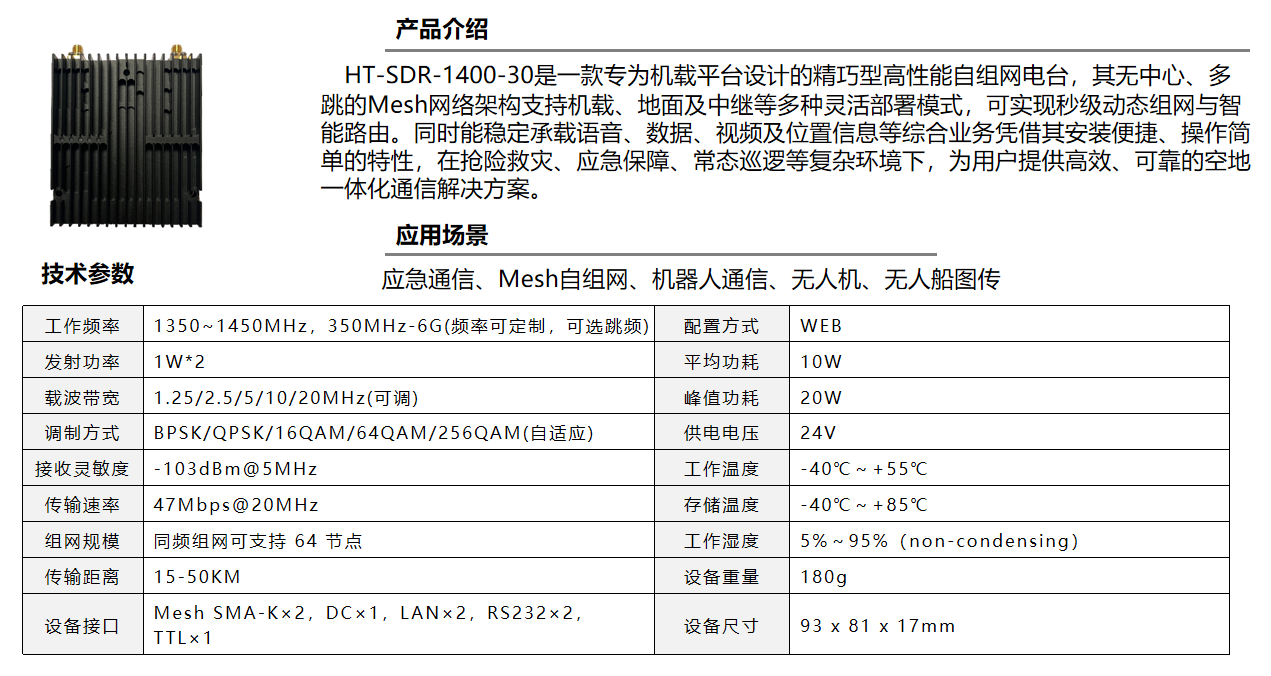

五、关键核心参数明细：看懂参数，彻底读懂图传性能
选购和调试图传电台，离不开核心参数，每一项参数都直接影响画面传输效果，详细解读如下：
-
传输带宽 单位：Mbps，决定视频清晰度与帧率。带宽越大，可承载更高分辨率、高帧率视频。4K 高清图传需要更大带宽，远距离作业会主动压缩带宽换取稳定性。
-
传输延迟 单位：ms，指画面从无人机拍摄到地面显示的时间。航拍、竞技无人机要求低延迟（20~80ms），巡检无人机可适当放宽延迟要求。延迟过高会出现 "画面滞后"，影响操控判断。
-
发射功率 单位：dBm/mW，决定理论传输距离。功率并非越大越好，需严格遵守无线电法规，大功率会造成信号饱和、干扰加剧，搭配高增益天线比单纯加大功率更实用。
-
接收灵敏度 单位：dBm，代表地面图传接收微弱信号的能力。数值越小，灵敏度越高，远距离、弱信号环境下画面越稳定，是远距离图传的核心指标。
-
调制方式 主流：COFDM、QPSK、QAM 等。COFDM 抗多径干扰、抗遮挡能力最强，是山地、城市、楼宇等复杂地形工业图传的标配。
-
抗干扰技术 跳频扩频、数据加密、前向纠错。强干扰环境下，跳频技术可自动避开干扰频点，防止画面卡顿、断流；加密功能防止画面被窃取、劫持。
-
传输距离 分为视距距离 和非视距距离。开阔无遮挡为视距传输，距离最远；有建筑、山体遮挡为非视距，依靠电台绕射、抗多径能力保障传输。
六、补充：图传、数传、遥控信号会不会互相干扰？
很多用户疑惑，无人机同时发射图传、数传、遥控三种无线信号，是否会互相干扰？ 正规工业级、品牌消费级无人机，会采用频点分离、分时传输设计：三大链路选用不同频段或不同频点，信号互不冲突。部分一体化电台还会做到图传 + 数传二合一集成传输，简化设备同时规避内部干扰。
只有杂牌低端设备，频段规划混乱，才会出现信号互相串扰、画面卡顿、遥控失灵等问题。
七、总结
无人机实时画面，本质是机载图传电台采集视频、编码打包，通过无线射频信号回传至地面图传接收端的整套流程。传输内容不只是视频，还包含 OSD 图文、相机控制、音频、状态告警等多类数据。
想要画面清晰、流畅、传输距离远、不易断流，核心看三大点：一是选对适配场景的传输频段，二是匹配对应的抗干扰技术与调制方式，三是结合作业距离、画质要求选择合适参数。
分清图传的传输原理、数据明细、频段与参数，不仅能看懂无人机画面传输逻辑，在设备选型、故障排查、现场调试时也能精准定位问题，让无人机画面传输始终稳定可靠。
