上一篇我们已经能往 SPI Flash 里写一段字符串，再读回来校验。

这说明最基础的链路已经通了：

bash 复制代码
擦除 -> 写入 -> 读回 -> 校验

但真实项目里，我们很少只是写一段固定字符串。

更常见的是保存一些参数，比如：

bash 复制代码
串口波特率

采样周期

设备地址

LED 是否默认开启

校准系数

运行次数

这些参数有一个共同特点：

bash 复制代码
掉电后不能丢

这一篇就把前面的 SPI Flash 擦写能力，整理成一个更像工程里会用的东西：

bash 复制代码
保存一个配置结构体，上电后自动读回来；如果 Flash 里没有有效配置，就使用默认值

零基础读者必读：

如果你之前没接触过"把参数存到 Flash 里"这件事，这里先用一句话建立直觉：

你现在写的程序，每次断电后所有变量都会消失。想让参数（比如串口波特率、设备地址）断电后还在，就需要把它们存到 SPI Flash 里。这篇文章就是教你做一个"不会丢的配置本"------上电时自动从 Flash 读回来，Flash 里没有就先用默认值。

本篇先做入门版。

不做磨损均衡，不做双备份，不做文件系统。

先把"参数结构体怎么落到 Flash 里"讲清楚。

零基础热身：几个必须提前理解的概念

在动手写代码之前，先花 5 分钟理解几个关键词。它们会在整篇文章里反复出现。

1. 什么是"配置结构体"

C 语言里，struct（结构体）就是把几个相关的变量打包在一起：

bash 复制代码
// 没有结构体时，参数散落各处：

uint32_t
 boot_count;

uint32_t
 uart_baudrate;

uint16_t
 sample_interval_ms;

uint8_t
 led_enable;


// 有了结构体，打包成一个"配置本"：

typedef

struct{


uint32_t
 boot_count;


uint32_t
 uart_baudrate;


uint16_t
 sample_interval_ms;


uint8_t
 led_enable;


uint8_t
 reserved;

} App_Config;

打包的好处：你可以把这个结构体整体读、整体写、整体校验，不用一个一个字段处理。

2. 为什么"掉电不丢"不等于"不用管"

SPI Flash 确实是掉电不丢的存储器------你写进去的数据，断电再上电还在。

但是：

bash 复制代码
第一次上电时，Flash 里什么都没有（全是 0xFF）

如果你直接把 0xFF 当成配置参数读进来：

  boot_count = 0xFFFFFFFF = 4294967295

  uart_baudrate = 0xFFFFFFFF = 4294967295

  ...

这显然不能用。所以你需要一套判断机制：Flash 里的数据到底是不是我们之前写进去的有效配置。

3. 什么是 magic number（魔数）

magic number 就是一个特殊的标记值，用来回答一个问题：

bash 复制代码
"这块 Flash 区域里的数据，是我们之前存进去的配置吗？"

你可以把它理解成"暗号"------就像两个人接头时说一句暗号确认身份。本篇用的 magic 是 0x31474643。

为什么选这个值？因为它足够"特别"，Flash 出厂时全是 0xFF，几乎不可能碰巧等于这个值。

4. 什么是 checksum（校验和）

checksum 是一种最简单的数据完整性检查。

原理很简单：

bash 复制代码
把一段数据的所有字节加加减减（或做某种运算），得到一个"校验值"。

保存时把校验值一起存进去。

读取时重新算一遍------如果算出来的和存的不一样，说明数据坏了。

类比：就像快递包裹上的防拆贴纸。你收到包裹时看一眼贴纸是否完好，就知道有没有被拆过。

本篇用的 checksum 不是 CRC32（那个更复杂也更可靠），而是一个简化的 32 位累加+旋转算法。对于入门级别的参数保存来说够用了。

5. 为什么要一个"记录"而不是只存结构体

如果你只把 App_Config 的十几个字节直接写到 Flash，上电读回来后你只看到一串数字：

bash 复制代码
01 00 00 00 00 C2 01 00 E8 03 01 00

你怎么知道这串数字是"我们存的有效配置"，还是"Flash 出厂时的随机状态"？

所以我们在结构体外面包一层"信封"：

bash 复制代码
┌──────────────────────────────────────────┐

│  magic（暗号）  version（版本）  length（长度）│

├──────────────────────────────────────────┤

│         config（真正的参数）                │

├──────────────────────────────────────────┤

│         checksum（校验值）                 │

└──────────────────────────────────────────┘

这一层信封就是本篇的核心设计。

本篇目标

最终现象：

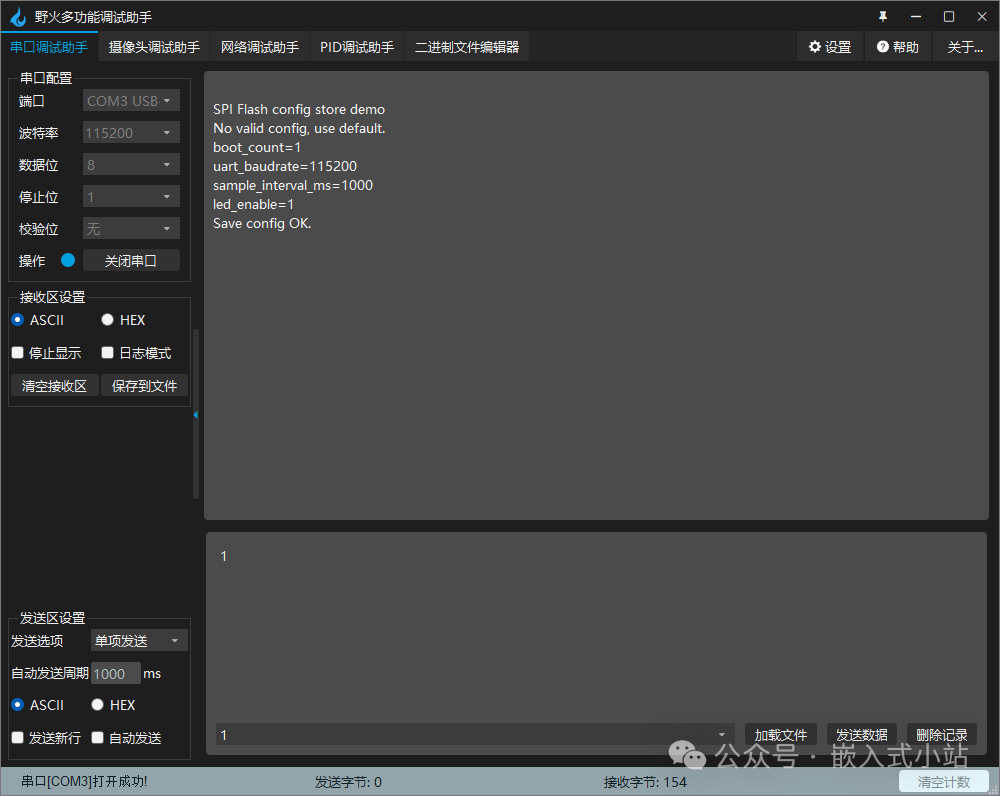

第一次运行时，Flash 里还没有有效参数，串口输出类似：

bash 复制代码
SPI Flash config store demo

No valid config, use default.

boot_count=1

uart_baudrate=115200

sample_interval_ms=1000

led_enable=1

Save config OK.

断电或复位后再次运行，串口输出类似：

bash 复制代码
SPI Flash config store demo

Load config from SPI Flash.

boot_count=2

uart_baudrate=115200

sample_interval_ms=1000

led_enable=1

Save config OK.

如果你继续复位，boot_count 会继续增加。

这就说明：

bash 复制代码
参数确实保存到了 SPI Flash 里，而且掉电后能正确读回来

本篇用到的外设：

bash 复制代码
SPI

GPIO Output

USART printf

本篇跑通标准：

  • 第一次运行能使用默认参数；

  • 保存后复位，能从 SPI Flash 读回参数；

  • boot_count 能随复位次数增加；

  • 能说清楚 magic/version/length/checksum 的作用；

  • 知道本篇只使用一个固定扇区保存参数；

  • 知道不要在主循环里高频保存参数。

准备工作

本篇建议从第 25 篇工程继续做。

你需要已经完成：

|

项目

|

说明

|

| --- | --- |

|

SPI Flash 读 ID

|

确认通信正常

|

|

SPI Flash 读数据

|

能从指定地址读数据

|

|

SPI Flash 写数据

|

能擦除、写入、读回校验

|

|

串口 printf

|

用来观察参数加载和保存结果

|

动手前的检查清单：

在开始写本篇代码之前，请确认以下每一项：

  • 烧录第 25 篇的工程，串口能打印 Verify OK

  • 擦除、写入、读回三个操作都稳定（重复上电 3 次都正常）

  • 串口输出稳定，不是乱码

  • SPI Flash 的 CS 引脚 User Label 设置为 SPI_FLASH_CS

  • 知道自己的 SPI 用的是 SPI1 还是 SPI2

  • 知道 Flash 的页大小（通常 256 字节）和扇区大小（通常 4KB）

  • 确认 Flash 上没有存其他重要数据（本篇会擦除一个扇区）

本篇使用的参数保存地址是：

bash 复制代码
0x002000

它是一个 4KB 扇区边界。

换算成十进制：0x002000 = 8192，也就是 Flash 的第 8KB 位置。

如果你的 Flash 里已经放了其他数据，比如字体、图片、日志，记得换一个不会冲突的扇区。

这一点很重要。

本篇的 App_ConfigStore_Save() 会擦除整个扇区。

如果这个扇区里还有别的数据，会一起被擦掉。

如何确认扇区是空的？

你可以用第 24 篇的读数据功能，读一下 0x002000 开始的 256 字节。如果全是 FF，说明这片区域是空的，可以放心用。如果有非 FF 的数据，说明这片区域可能被用过，换一个地址。

先看一遍：第一次上电和第二次上电，Flash 里发生了什么

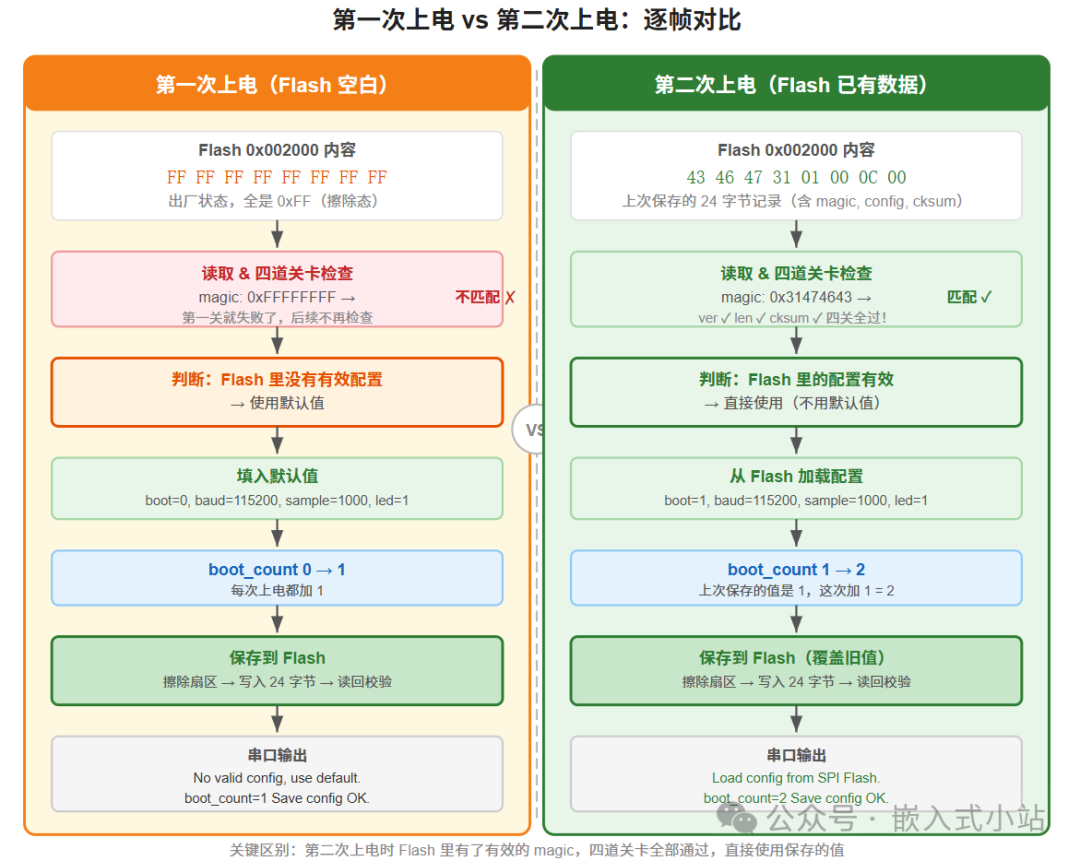

在写代码之前，先用两张图看懂整个过程。这对后面理解代码很有帮助。

第一次上电（Flash 里什么都没有）

bash 复制代码
上电

  │

  ▼

读取 Flash 地址 0x002000

  │

  ▼

读到的数据：FF FF FF FF FF FF FF FF ...（全是出厂状态）

  │

  ▼

检查 magic：0xFFFFFFFF ≠ 0x31474643  →  不是有效配置

  │

  ▼

使用默认值：

  boot_count       = 0

  uart_baudrate    = 115200

  sample_interval_ms = 1000

  led_enable       = 1

  │

  ▼

boot_count 加 1 → boot_count = 1

  │

  ▼

保存到 Flash：

  擦除 0x002000 扇区

  写入完整记录（magic + version + length + config + checksum）

  读回校验

  │

  ▼

串口输出：boot_count=1, Save config OK.

第二次上电（Flash 里已经有上次保存的配置）

bash 复制代码
上电

  │

  ▼

读取 Flash 地址 0x002000

  │

  ▼

读到的数据：43 46 47 31 01 00 0C 00 01 00 00 00 ...

            \_________/ \___/ \___/ \___________/

              magic    ver  length   config...

  │

  ▼

检查 magic：0x31474643 ✓  匹配！

检查 version：1 ✓  匹配！

检查 length：12 ✓  匹配（sizeof(App_Config) = 12）

检查 checksum：✓  匹配！

  │

  ▼

全部通过 → 使用 Flash 里的配置

  boot_count = 1（上次保存的值）

  uart_baudrate = 115200

  ...

  │

  ▼

boot_count 加 1 → boot_count = 2

  │

  ▼

保存到 Flash（覆盖旧值）

  │

  ▼

串口输出：boot_count=2, Save config OK.

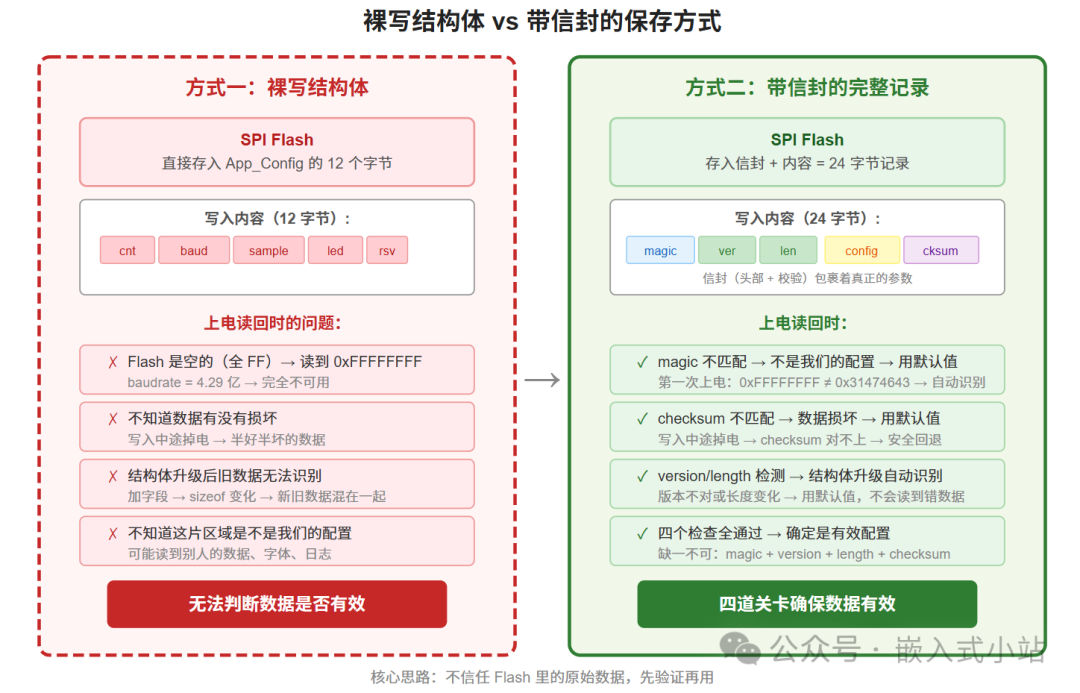

为什么不能只把结构体裸写进去

你可能会想：

bash 复制代码
我定义一个结构体

然后直接写到 Flash

上电再读回来

这当然可以作为第一步。

但马上会遇到几个问题：

1. 怎么知道 Flash 里有没有有效参数

第一次上电时，Flash 对应区域可能是空的：

bash 复制代码
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ...

如果你直接把这些字节当成结构体，就会得到一堆奇怪参数。

比如------假设 App_Config 在内存中的布局如下：

bash 复制代码
偏移 0：boot_count       (4 字节)

偏移 4：uart_baudrate    (4 字节)

偏移 8：sample_interval_ms (2 字节)

偏移 10：led_enable      (1 字节)

偏移 11：reserved        (1 字节)

从空白 Flash 读回来就是：

bash 复制代码
FF FF FF FF  FF FF FF FF  FF FF  FF  FF

当成结构体解析：

  • boot_count = 0xFFFFFFFF = 4294967295（明显不对）

  • uart_baudrate = 0xFFFFFFFF = 4294967295（串口根本不能用）

  • sample_interval_ms = 0xFFFF = 65535（采样间隔 65 秒？）

  • led_enable = 0xFF = 255（这个值只有 0/1 有意义）

这显然不能直接用。

2. 后面结构体升级怎么办

今天你的参数结构体可能只有：

bash 复制代码
波特率

采样周期

后面你可能又加：

bash 复制代码
设备地址

校准系数

运行模式

举例：现在的结构体是 12 字节，以后你加一个 device_id 字段变成 16 字节。

Flash 里存的是 12 字节的旧版本，你的新代码期望 16 字节。直接读进来：

  • 少了的 4 字节会读到旧数据后面的 FF，导致 device_id = 0xFFFFFFFF

  • 更糟的是，checksum 的位置也变了，校验一定失败

这就需要版本号。

3. 数据写坏了怎么办

如果写入过程中掉电，或者 SPI 通信异常，Flash 里的数据可能不完整。

假设写入到一半断电了：

bash 复制代码
本应写入：43 46 47 31 01 00 0C 00 01 00 00 00 00 C2 01 00 E8 03 01 00 [checksum]

实际写入：43 46 47 31 01 00 0C 00 01 00 00 00 00 C2 FF FF FF FF FF FF ...

                                              \___/ \_______________/

                                              前半段  后半段还是 FF（没写成）

如果上电后不检查，程序可能直接使用一份坏参数。

所以至少要有一个简单校验。

本篇用的是：

bash 复制代码
checksum

它不是最强的校验方式，但对入门足够直观。

本篇使用的数据格式

我们不只保存配置结构体本身，而是保存一个记录：

bash 复制代码
magic

version

length

config

checksum

可以理解成：

bash 复制代码
头部 + 真实参数 + 校验

|

字段

|

类型

|

字节数

|

作用

|

| --- | --- | --- | --- |

|

magic

|

uint32_t

|

4

|

判断这里是不是我们保存过的配置

|

|

version

|

uint16_t

|

2

|

判断配置格式版本是否匹配

|

|

length

|

uint16_t

|

2

|

判断结构体长度是否匹配

|

|

config

|

App_Config

|

12

|

真正的配置参数

|

|

checksum

|

uint32_t

|

4

|

判断数据有没有损坏

|

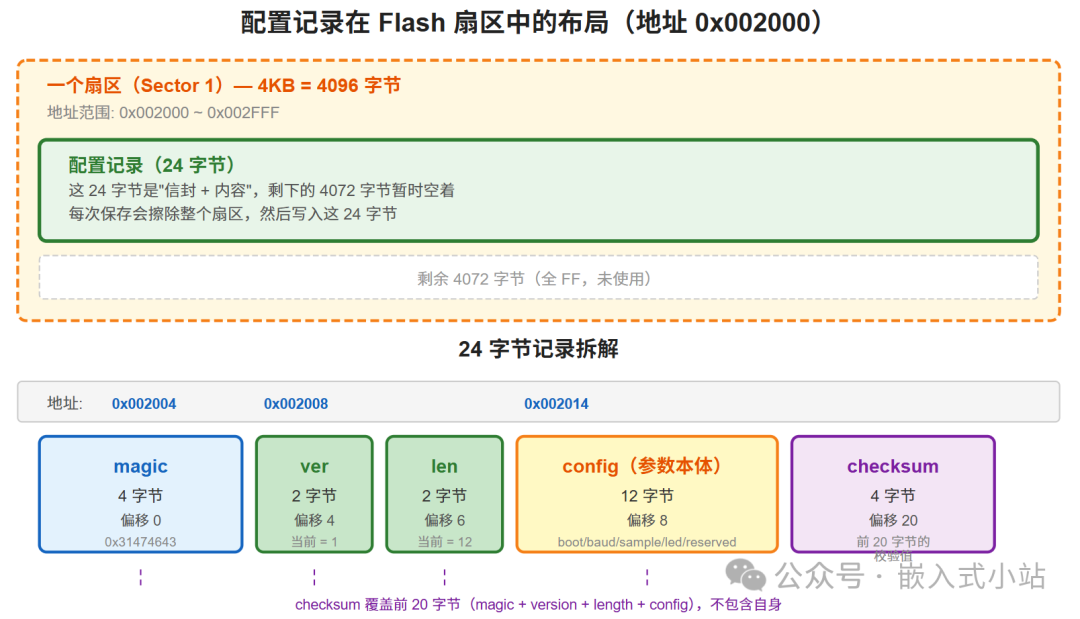

一条记录总共：4 + 2 + 2 + 12 + 4 = 24 字节。

远小于一个扇区（4096 字节），所以整个记录可以轻松放进一个扇区里。

为什么选择这些字段

每个字段都有具体的防御目的：

bash 复制代码
magic：  防止把"不是配置的数据"当成配置

version：防止新代码读旧格式的配置

length： 防止结构体大小变了但版本号忘了改

checksum：防止数据损坏（掉电、通信异常、Flash 老化）

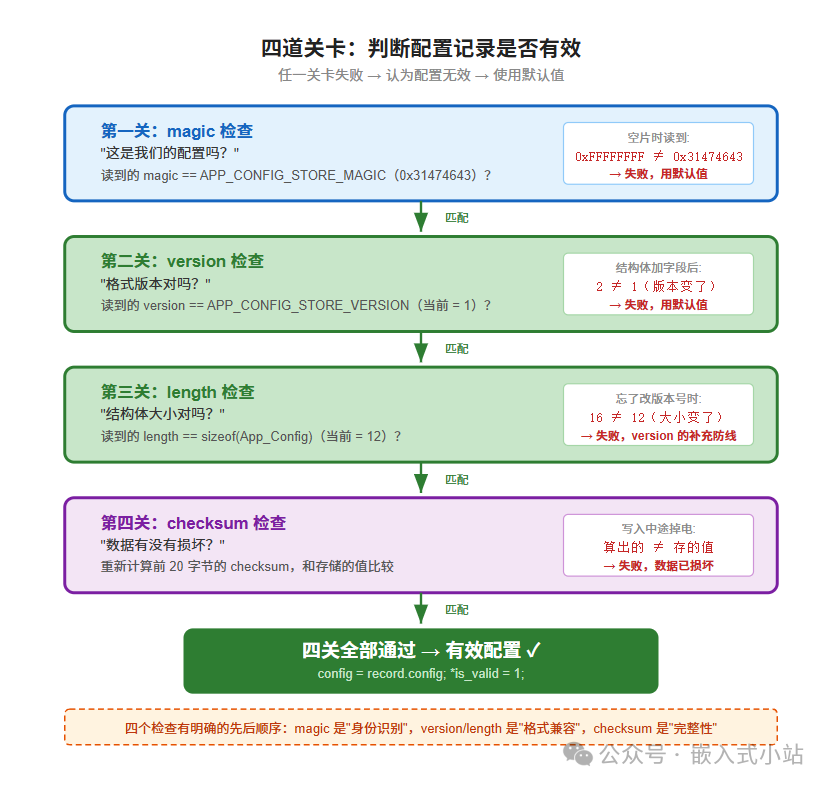

四个检查全部通过，才能说"这份配置是有效的"。

如果任何一个检查失败，程序就回退到默认值------这是最安全的选择。

本篇的配置结构体

bash 复制代码
typedef

struct{


uint32_t
 boot_count;


uint32_t
 uart_baudrate;


uint16_t
 sample_interval_ms;


uint8_t
 led_enable;


uint8_t
 reserved;

} App_Config;

各字段含义：

|

字段

|

含义

|

| --- | --- |

| boot_count |

运行次数，每次上电或复位加 1

|

| uart_baudrate |

示例保存一个串口波特率

|

| sample_interval_ms |

示例保存一个采样周期

|

| led_enable |

示例保存一个开关参数

|

| reserved |

预留字节，方便以后扩展

|

这里的 boot_count 很适合做验证。

因为你每复位一次，它都应该增加一次。如果复位后 boot_count 没有增加，说明保存或加载出了问题------这是最直观的验证方式。

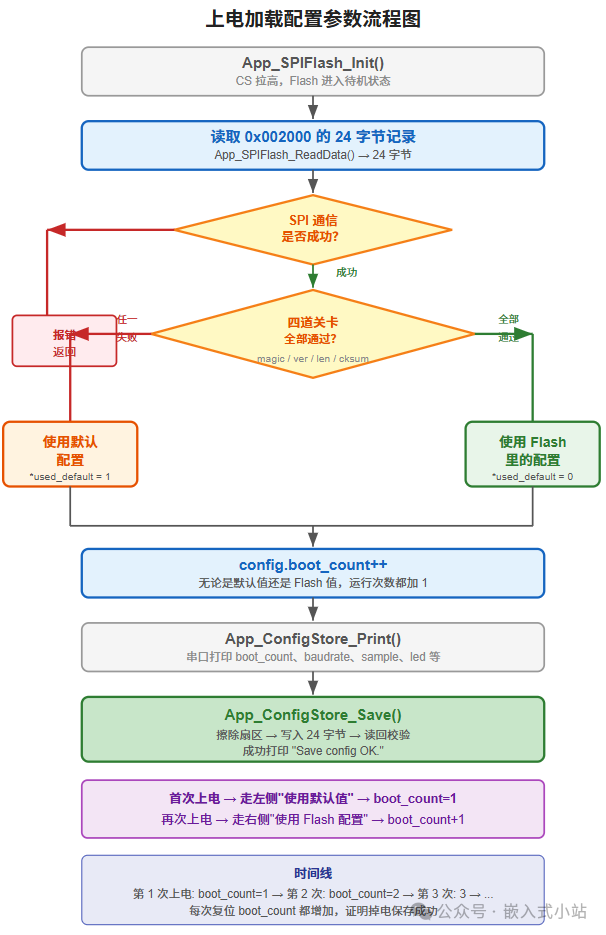

整体流程

上电后的流程是：

bash 复制代码
初始化 SPI Flash

读取配置记录

检查 magic/version/length/checksum

如果有效：使用 Flash 里的配置

如果无效：加载默认配置

boot_count 加 1

保存配置

打印当前配置

也就是：

bash 复制代码
读 -> 判断 -> 默认值或旧值 -> 修改 -> 保存

整个流程在 main.c 里只调用了一次，不会重复擦写 Flash。

第一次运行时，Flash 里没有有效记录，所以会走默认值。

保存成功后，下一次运行就能读到有效记录。

CubeMX 配置步骤

本篇不新增外设，继续沿用 SPI Flash 工程。

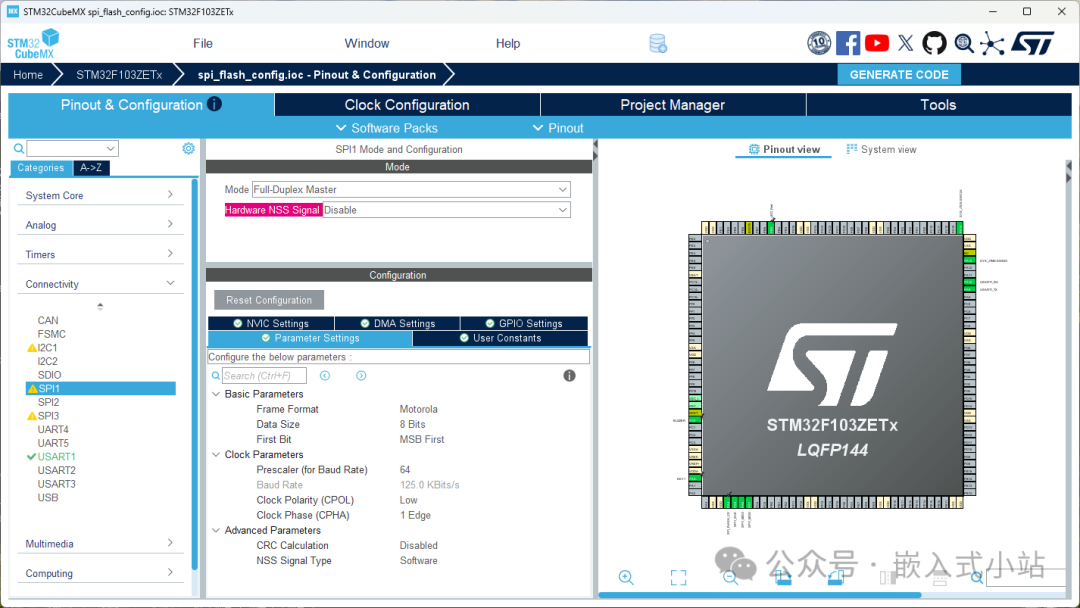

1. SPI 配置

保持前面几篇的配置：

|

配置项

|

推荐值

|

为什么这样设

|

| --- | --- | --- |

|

Mode

|

Full-Duplex Master

|

STM32 是主机，控制整个通信

|

|

Data Size

|

8 Bits

|

Flash 命令和数据都按字节

|

|

First Bit

|

MSB First

|

Flash 数据手册要求高位在前

|

|

CPOL

|

Low

|

Mode 0，空闲时时钟低

|

|

CPHA

|

1 Edge

|

Mode 0，第一个边沿采样

|

|

Prescaler

|

先慢一点，比如 64 或 128

|

稳定优先，通了再提速

|

|

NSS

|

Software / Disable Hardware NSS

|

CS 用 GPIO 手动控制

|

【重要】如果前面几篇已经能稳定读写 Flash，这里不要乱改 SPI 参数。参数保存失败几乎从来不是 SPI Mode 的问题。

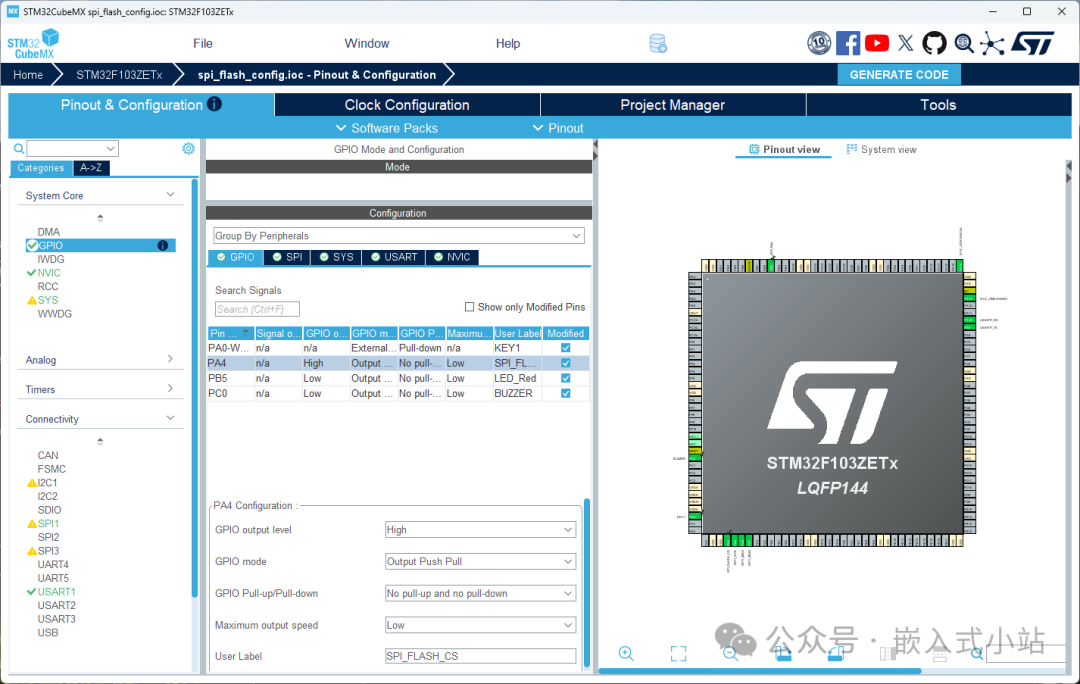

2. CS 引脚配置

CS 仍然作为普通 GPIO：

|

配置项

|

推荐值

|

| --- | --- |

|

GPIO mode

|

Output Push Pull

|

|

Output Level

|

High

|

|

User Label

|

SPI_FLASH_CS

|

3. USART 配置

复用第 07 篇 printf()：

bash 复制代码
USART1

115200

8-N-1

Keil 工程生成和编译

本篇配套文件：

bash 复制代码
Core/Inc/app_spi_flash.h

Core/Src/app_spi_flash.c

Core/Inc/app_config_store.h

Core/Src/app_config_store.c

如果你从第 25 篇继续做，可以保留 app_spi_flash.h/.c，再新增：

bash 复制代码
app_config_store.h

app_config_store.c

Keil 工程里要添加：

bash 复制代码
Core/Src/app_spi_flash.c

Core/Src/app_config_store.c

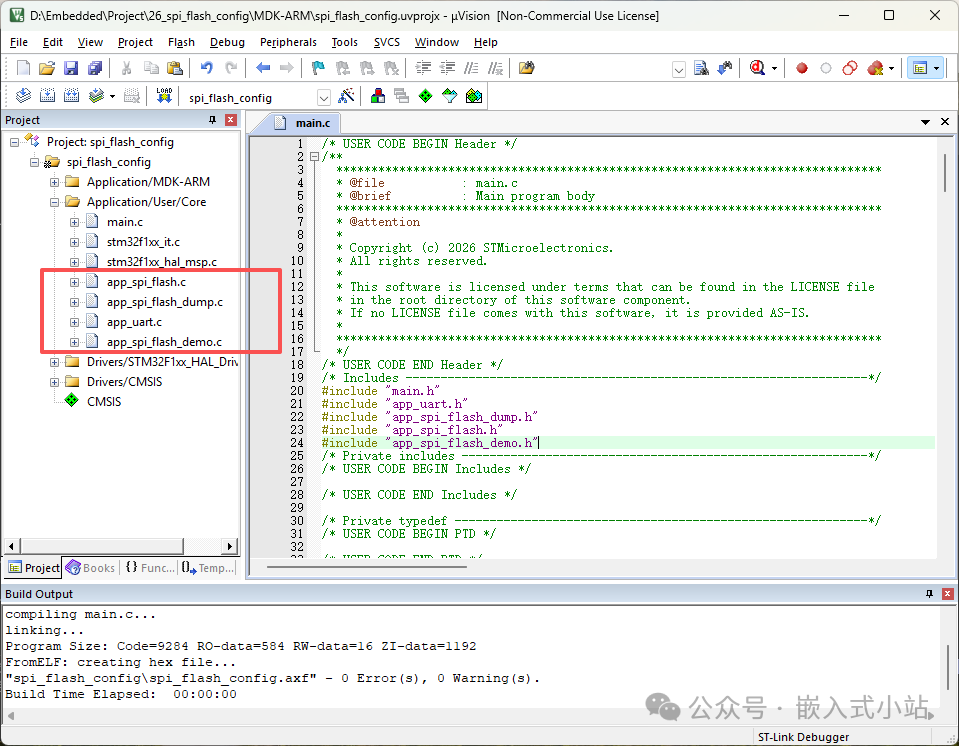

Keil 添加文件的步骤（零基础版）：

  1. 在 Keil 左侧工程树里找到 Core/Src 分组

  2. 右键点击 Core/Src → Add Existing Files to Group

  3. 浏览到工程目录下的 Core/Src/app_config_store.c，选中添加

  4. 确认两个 .c 文件（app_spi_flash.c 和 app_config_store.c）都出现在工程树里

如果编译报 undefined symbol App_ConfigStore_LoadOrDefault，99% 是因为 app_config_store.c 没加入工程。

代码文件总览

本篇涉及 3 个文件（app_spi_flash.h/.c 沿用第 25 篇）：

|

文件

|

作用

|

| --- | --- |

| app_spi_flash.h |

Flash 驱动头文件（沿用第 25 篇）

|

| app_spi_flash.c |

Flash 驱动实现（沿用第 25 篇）

|

| app_config_store.h |

配置存储头文件：定义 App_Config、声明存取函数

|

| app_config_store.c |

配置存储实现：magic/version/length/checksum 判断、读写、校验

|

分层关系：

bash 复制代码
main.c

  └─ App_ConfigStore_LoadOrDefault()  ← 配置层：判断有效性、默认值

  └─ App_ConfigStore_Save()           ← 配置层：打包、擦写、校验

       └─ App_SPIFlash_ReadData()     ← 驱动层：只管通信

       └─ App_SPIFlash_WriteData()    ← 驱动层：只管通信

       └─ App_SPIFlash_SectorErase()  ← 驱动层：只管通信

配置层不关心 SPI 时序，驱动层不关心配置结构体长什么样。各司其职。

完整代码

1. 新建或更新 Core/Inc/app_spi_flash.h

bash 复制代码
#ifndef APP_SPI_FLASH_H

#define APP_SPI_FLASH_H


#include "main.h"

#include <stdint.h>


#define APP_SPI_FLASH_PAGE_SIZE    256u

#define APP_SPI_FLASH_SECTOR_SIZE  4096u


typedef
struct{


uint8_t
 manufacturer_id;


uint8_t
 memory_type;


uint8_t
 capacity;

} App_SPIFlash_JedecID;


void App_SPIFlash_Init(void)
;

HAL_StatusTypeDef App_SPIFlash_ReadJedecID(App_SPIFlash_JedecID *id)
;

HAL_StatusTypeDef App_SPIFlash_ReadStatusReg1(uint8_t *status_reg)
;

HAL_StatusTypeDef App_SPIFlash_WaitUntilReady(uint32_t timeout_ms)
;

HAL_StatusTypeDef App_SPIFlash_WriteEnable(void)
;

HAL_StatusTypeDef App_SPIFlash_SectorErase(uint32_t address)
;

HAL_StatusTypeDef App_SPIFlash_ReadData(uint32_t address, uint8_t *buffer, uint16_t length)
;

HAL_StatusTypeDef App_SPIFlash_PageProgram(uint32_t address, const uint8_t *data, uint16_t length)
;

HAL_StatusTypeDef App_SPIFlash_WriteData(uint32_t address, const uint8_t *data, uint16_t length)
;


#endif

app_spi_flash.c 使用第 25 篇版本即可（完整代码见第 25 篇）。

2. 新建 Core/Inc/app_config_store.h

bash 复制代码
#ifndef APP_CONFIG_STORE_H

#define APP_CONFIG_STORE_H


#include "main.h"

#include <stdint.h>


typedef
struct{


uint32_t
 boot_count;


uint32_t
 uart_baudrate;


uint16_t
 sample_interval_ms;


uint8_t
 led_enable;


uint8_t
 reserved;

} App_Config;


void App_ConfigStore_LoadDefault(App_Config *config)
;

HAL_StatusTypeDef App_ConfigStore_Load(App_Config *config, uint8_t *is_valid)
;

HAL_StatusTypeDef App_ConfigStore_LoadOrDefault(App_Config *config, uint8_t *used_default)
;

HAL_StatusTypeDef App_ConfigStore_Save(const App_Config *config)
;

void App_ConfigStore_Print(const App_Config *config)
;


#endif

头文件里声明了什么（零基础解释）：

  • App_Config 结构体：你的"配置本"，包含 boot_count、波特率、采样周期、LED 开关

  • App_ConfigStore_LoadDefault()：给配置本填上默认值（就像新本子的出厂设置）

  • App_ConfigStore_Load()：从 Flash 读取配置，同时告诉你读到的有没有效

  • App_ConfigStore_LoadOrDefault()：最常用的函数------先试着从 Flash 读，读不到就用默认值

  • App_ConfigStore_Save()：把当前配置存到 Flash

  • App_ConfigStore_Print()：通过串口打印当前配置内容

3. 新建 Core/Src/app_config_store.c

bash 复制代码
#include "app_config_store.h"

#include "app_spi_flash.h"

#include <stdio.h>

#include <stddef.h>

#include <string.h>


#ifndef APP_CONFIG_STORE_ADDRESS

#define APP_CONFIG_STORE_ADDRESS 0x002000u

#endif


#define APP_CONFIG_STORE_MAGIC   0x31474643u

#define APP_CONFIG_STORE_VERSION 1u


typedef
struct{


uint32_t
 magic;


uint16_t
 version;


uint16_t
 length;

    App_Config config;


uint32_t
 checksum;

} App_ConfigStore_Record;


static uint32_t App_ConfigStore_Checksum32(const uint8_t *data, uint16_t length)
{


uint16_t
 i;


uint32_t
 checksum =
0xA5A5A5A5
u;



for
 (i =
0u
; i < length; i++)

    {

        checksum += data[i];

        checksum = (checksum <<
5
) | (checksum >>
27
);

    }



return
 checksum;

}


static uint32_t App_ConfigStore_RecordChecksum(App_ConfigStore_Record *record)
{

    record->checksum =
0u
;



return
 App_ConfigStore_Checksum32((
const
uint8_t
 *)record,

                                      (
uint16_t
)offsetof(App_ConfigStore_Record, checksum));

}


static uint8_t App_ConfigStore_IsRecordValid(App_ConfigStore_Record *record)
{


uint32_t
 saved_checksum;


uint32_t
 calculated_checksum;



if
 (record->magic != APP_CONFIG_STORE_MAGIC)

    {


return
0u
;

    }



if
 (record->version != APP_CONFIG_STORE_VERSION)

    {


return
0u
;

    }



if
 (record->length !=
sizeof
(App_Config))

    {


return
0u
;

    }


    saved_checksum = record->checksum;

    calculated_checksum = App_ConfigStore_RecordChecksum(record);

    record->checksum = saved_checksum;



if
 (saved_checksum != calculated_checksum)

    {


return
0u
;

    }



return
1u
;

}


void App_ConfigStore_LoadDefault(App_Config *config)
{


if
 (config ==
0
)

    {


return
;

    }


    config->boot_count =
0u
;

    config->uart_baudrate =
115200u
;

    config->sample_interval_ms =
1000u
;

    config->led_enable =
1u
;

    config->reserved =
0u
;

}


HAL_StatusTypeDef App_ConfigStore_Load(App_Config *config, uint8_t *is_valid)
{

    App_ConfigStore_Record record;

    HAL_StatusTypeDef status;



if
 ((config ==
0
) || (is_valid ==
0
))

    {


return
 HAL_ERROR;

    }


    *is_valid =
0u
;


memset
(&record,
0
,
sizeof
(record));


    status = App_SPIFlash_ReadData(APP_CONFIG_STORE_ADDRESS,

                                   (
uint8_t
 *)&record,

                                   (
uint16_t
)
sizeof
(record));


if
 (status != HAL_OK)

    {


return
 status;

    }



if
 (App_ConfigStore_IsRecordValid(&record) ==
0u
)

    {


return
 HAL_OK;

    }


    *config = record.config;

    *is_valid =
1u
;



return
 HAL_OK;

}


HAL_StatusTypeDef App_ConfigStore_LoadOrDefault(App_Config *config, uint8_t *used_default)
{


uint8_t
 is_valid =
0u
;

    HAL_StatusTypeDef status;



if
 ((config ==
0
) || (used_default ==
0
))

    {


return
 HAL_ERROR;

    }


    status = App_ConfigStore_Load(config, &is_valid);


if
 (status != HAL_OK)

    {


return
 status;

    }



if
 (is_valid ==
0u
)

    {

        App_ConfigStore_LoadDefault(config);

        *used_default =
1u
;

    }


else

    {

        *used_default =
0u
;

    }



return
 HAL_OK;

}


HAL_StatusTypeDef App_ConfigStore_Save(const App_Config *config)
{

    App_ConfigStore_Record record;

    App_ConfigStore_Record verify_record;

    HAL_StatusTypeDef status;



if
 (config ==
0
)

    {


return
 HAL_ERROR;

    }



memset
(&record,
0
,
sizeof
(record));


memset
(&verify_record,
0
,
sizeof
(verify_record));


    record.magic = APP_CONFIG_STORE_MAGIC;

    record.version = APP_CONFIG_STORE_VERSION;

    record.length =
sizeof
(App_Config);

    record.config = *config;

    record.checksum = App_ConfigStore_RecordChecksum(&record);


    status = App_SPIFlash_SectorErase(APP_CONFIG_STORE_ADDRESS);


if
 (status != HAL_OK)

    {


return
 status;

    }


    status = App_SPIFlash_WriteData(APP_CONFIG_STORE_ADDRESS,

                                    (
const
uint8_t
 *)&record,

                                    (
uint16_t
)
sizeof
(record));


if
 (status != HAL_OK)

    {


return
 status;

    }


    status = App_SPIFlash_ReadData(APP_CONFIG_STORE_ADDRESS,

                                   (
uint8_t
 *)&verify_record,

                                   (
uint16_t
)
sizeof
(verify_record));


if
 (status != HAL_OK)

    {


return
 status;

    }



if
 (
memcmp
(&record, &verify_record,
sizeof
(record)) !=
0
)

    {


return
 HAL_ERROR;

    }



return
 HAL_OK;

}


void App_ConfigStore_Print(const App_Config *config)
{


if
 (config ==
0
)

    {


return
;

    }



printf
(
"boot_count=%lu\r\n"
, (
unsigned
long
)config->boot_count);


printf
(
"uart_baudrate=%lu\r\n"
, (
unsigned
long
)config->uart_baudrate);


printf
(
"sample_interval_ms=%u\r\n"
, (
unsigned
int
)config->sample_interval_ms);


printf
(
"led_enable=%u\r\n"
, (
unsigned
int
)config->led_enable);

}

app_config_store.c 逐块解释

上面代码虽然不长，但每一段都有明确的目的。下面按功能块逐一解释。

第一部分：可配置的宏定义

bash 复制代码
#ifndef APP_CONFIG_STORE_ADDRESS

#define APP_CONFIG_STORE_ADDRESS 0x002000u

#endif

配置保存的 Flash 地址。如果你需要换地址，在包含 app_config_store.h 之前定义它：

bash 复制代码
#define APP_CONFIG_STORE_ADDRESS 0x003000u
bash 复制代码
#define APP_CONFIG_STORE_MAGIC   0x31474643u

#define APP_CONFIG_STORE_VERSION 1u

MAGIC 是"暗号"，VERSION 是格式版本。后面会详细解释。

第二部分：打包用的内部结构体

bash 复制代码
typedef

struct{


uint32_t
 magic;
// 4 字节：暗号


uint16_t
 version;
// 2 字节：版本号


uint16_t
 length;
// 2 字节：config 大小

    App_Config config;
// 12 字节：真正的参数


uint32_t
 checksum;
// 4 字节：校验值

} App_ConfigStore_Record;

这就是前面说的"信封"。总共 4+2+2+12+4 = 24 字节。

注意这个结构体只在 app_config_store.c 内部使用------main.c 不需要知道这个"信封"长什么样，只需要知道 App_Config。

第三部分：checksum 计算

bash 复制代码
static uint32_t App_ConfigStore_Checksum32(const uint8_t *data, uint16_t length)
{


uint16_t
 i;


uint32_t
 checksum =
0xA5A5A5A5
u;
// 初始值不是 0，这是故意的



for
 (i =
0u
; i < length; i++)

    {

        checksum += data[i];
// 累加当前字节

        checksum = (checksum <<
5
) | (checksum >>
27
);
// 左移 5 位，右移 27 位（旋转）

    }



return
 checksum;

}

逐行解释：

uint32_t checksum = 0xA5A5A5A5u;

初始值不是 0。为什么？如果初始值是 0，那么全 0 的数据算出来的 checksum 也是 0------这会降低校验的有效性。用一个非零初始值可以避免这个问题。

checksum += data[i];

把当前字节加到 checksum 上。如果数据里有一个字节变了，累加结果就会不同。

checksum = (checksum << 5) | (checksum >> 27);

这是一次"旋转"：把 checksum 左移 5 位，同时把高 5 位移到低 5 位。这能让每个字节的差异"扩散"到 checksum 的各个位，提高检出率。

为什么要用旋转？

如果只累加不旋转，checksum 本质上就是所有字节的和。两个字节交换位置（比如 01 02 变成 02 01），累加和一样，checksum 就检测不出来。加上旋转后，字节的顺序也会影响最终结果。

bash 复制代码
static uint32_t App_ConfigStore_RecordChecksum(App_ConfigStore_Record *record)
{

    record->checksum =
0u
;
// 先把 checksum 字段清零



return
 App_ConfigStore_Checksum32((
const

uint8_t
 *)record,

                                      (
uint16_t
)offsetof(App_ConfigStore_Record, checksum));

}

这个函数计算"记录中除 checksum 字段本身以外"所有字节的 checksum。

offsetof 是什么？

offsetof(App_ConfigStore_Record, checksum) 返回 checksum 字段在结构体中的偏移量（字节数）。

在本篇的结构体中：

bash 复制代码
magic:     偏移 0，占 4 字节

version:   偏移 4，占 2 字节

length:    偏移 6，占 2 字节

config:    偏移 8，占 12 字节

checksum:  偏移 20，占 4 字节

所以 offsetof(App_ConfigStore_Record, checksum) = 20。

传 20 给 Checksum32 的 length 参数，意思是"只计算前 20 个字节（magic + version + length + config），不包含 checksum 字段本身"。

为什么传入之前要把 checksum 清零？

因为要保证"写之前的 checksum 计算"和"读之后的 checksum 验证"用的是同一套逻辑。如果 checksum 字段里还有旧值，算出来的校验值就不对了。

第四部分：有效性判断

bash 复制代码
static uint8_t App_ConfigStore_IsRecordValid(App_ConfigStore_Record *record)
{


uint32_t
 saved_checksum;


uint32_t
 calculated_checksum;



// 第一关：暗号对不对


if
 (record->magic != APP_CONFIG_STORE_MAGIC)

    {


return
0u
;
// 暗号不对 → 不是我们的配置

    }



// 第二关：版本对不对


if
 (record->version != APP_CONFIG_STORE_VERSION)

    {


return
0u
;
// 版本不匹配 → 格式不同

    }



// 第三关：长度对不对


if
 (record->length !=
sizeof
(App_Config))

    {


return
0u
;
// 长度不匹配 → 结构体变了

    }



// 第四关：校验值对不对

    saved_checksum = record->checksum;
// 先记下读回来的 checksum

    calculated_checksum = App_ConfigStore_RecordChecksum(record);
// 重新算一遍

    record->checksum = saved_checksum;
// 再把原值写回去



if
 (saved_checksum != calculated_checksum)

    {


return
0u
;
// 校验不通过 → 数据坏了

    }



return
1u
;
// 四关全过 → 有效配置

}

四道关卡，逐个检查：

bash 复制代码
magic 检查    → "这是我们的配置吗？"

version 检查  → "格式版本对吗？"

length 检查   → "结构体大小对吗？"

checksum 检查 → "数据完整吗？"

任何一个不通过，都返回 0（无效）。

为什么 saved_checksum 要先记下来再写回去？

因为 App_ConfigStore_RecordChecksum() 内部会先把 record->checksum 清零再计算。如果不清零，checksum 字段里的旧值会参与计算，算出来的一定不对。

但清零后 record->checksum 就变成 0 了。如果下面还要用这个记录（虽然本篇不会），原值就丢了。所以先保存原值，算完再恢复。

第五部分：加载默认值

bash 复制代码
void App_ConfigStore_LoadDefault(App_Config *config)
{


if
 (config ==
0
)
// 空指针保护

    {


return
;

    }


    config->boot_count =
0u
;
// 从 0 开始计数

    config->uart_baudrate =
115200u
;
// 最常用的波特率

    config->sample_interval_ms =
1000u
;
// 1 秒采样一次

    config->led_enable =
1u
;
// 默认开灯

    config->reserved =
0u
;
// 预留位置零

}

这就是"出厂设置"。如果你的项目有不同的默认值，改这个函数就行。

注意 boot_count 的默认值是 0。在 main.c 里加载后会立刻 boot_count++，所以第一次打印出来是 1。

第六部分：从 Flash 加载

bash 复制代码
HAL_StatusTypeDef App_ConfigStore_Load(App_Config *config, uint8_t *is_valid)
{

    App_ConfigStore_Record record;

    HAL_StatusTypeDef status;



if
 ((config ==
0
) || (is_valid ==
0
))
// 空指针保护

    {


return
 HAL_ERROR;

    }


    *is_valid =
0u
;
// 先假设无效


memset
(&record,
0
,
sizeof
(record));
// 清空 record


    status = App_SPIFlash_ReadData(APP_CONFIG_STORE_ADDRESS,

                                   (
uint8_t
 *)&record,

                                   (
uint16_t
)
sizeof
(record));


if
 (status != HAL_OK)

    {


return
 status;
// SPI 通信失败

    }



if
 (App_ConfigStore_IsRecordValid(&record) ==
0u
)

    {


return
 HAL_OK;
// 读成功了，但数据无效（比如第一次上电）


// 这时 is_valid = 0，调用者会用默认值

    }


    *config = record.config;
// 把有效配置拷贝出来

    *is_valid =
1u
;
// 标记有效



return
 HAL_OK;

}

这个函数的逻辑：

  1. 从 Flash 地址 0x002000 读取 24 字节

  2. 把读到的 24 字节当成一个 App_ConfigStore_Record 来解析

  3. 调用 IsRecordValid() 检查四道关卡

  4. 如果有效 → 把里面的 config 部分拷贝给调用者

  5. 如果无效 → 返回 HAL_OK 但 *is_valid = 0（注意：这不是错误，只是"数据无效"）

为什么无效也返回 HAL_OK？

因为"数据无效"不是通信失败------SPI 通信可能完全正常，只是那片 Flash 区域没写过配置。区分"通信失败"和"数据无效"很重要：前者要排查硬件，后者只需要用默认值。

第七部分：加载或使用默认值（最常用的函数）

bash 复制代码
HAL_StatusTypeDef App_ConfigStore_LoadOrDefault(App_Config *config, uint8_t *used_default)
{


uint8_t
 is_valid =
0u
;

    HAL_StatusTypeDef status;



if
 ((config ==
0
) || (used_default ==
0
))

    {


return
 HAL_ERROR;

    }


    status = App_ConfigStore_Load(config, &is_valid);


if
 (status != HAL_OK)

    {


return
 status;
// SPI 通信失败，往上报告

    }



if
 (is_valid ==
0u
)

    {

        App_ConfigStore_LoadDefault(config);
// Flash 里没有有效配置，用默认值

        *used_default =
1u
;
// 告诉调用者"我用了默认值"

    }


else

    {

        *used_default =
0u
;
// Flash 里的配置有效

    }



return
 HAL_OK;

}

这是 main.c 里直接调用的函数。逻辑很简单：

bash 复制代码
试着从 Flash 加载

  ├─ SPI 通信失败 → 返回错误

  ├─ 数据无效 → 填默认值，used_default = 1

  └─ 数据有效 → 直接用，used_default = 0

第八部分：保存配置------本篇最关键的函数

bash 复制代码
HAL_StatusTypeDef App_ConfigStore_Save(const App_Config *config)
{

    App_ConfigStore_Record record;

    App_ConfigStore_Record verify_record;

    HAL_StatusTypeDef status;



if
 (config ==
0
)

    {


return
 HAL_ERROR;

    }



// 1. 清空两个结构体


memset
(&record,
0
,
sizeof
(record));


memset
(&verify_record,
0
,
sizeof
(verify_record));



// 2. 打包：往"信封"里填内容

    record.magic = APP_CONFIG_STORE_MAGIC;

    record.version = APP_CONFIG_STORE_VERSION;

    record.length =
sizeof
(App_Config);

    record.config = *config;
// 拷贝参数

    record.checksum = App_ConfigStore_RecordChecksum(&record);
// 计算校验值



// 3. 擦除整个扇区

    status = App_SPIFlash_SectorErase(APP_CONFIG_STORE_ADDRESS);


if
 (status != HAL_OK)

    {


return
 status;

    }



// 4. 写入记录

    status = App_SPIFlash_WriteData(APP_CONFIG_STORE_ADDRESS,

                                    (
const
uint8_t
 *)&record,

                                    (
uint16_t
)
sizeof
(record));


if
 (status != HAL_OK)

    {


return
 status;

    }



// 5. 读回校验

    status = App_SPIFlash_ReadData(APP_CONFIG_STORE_ADDRESS,

                                   (
uint8_t
 *)&verify_record,

                                   (
uint16_t
)
sizeof
(verify_record));


if
 (status != HAL_OK)

    {


return
 status;

    }



// 6. 逐字节比较


if
 (
memcmp
(&record, &verify_record,
sizeof
(record)) !=
0
)

    {


return
 HAL_ERROR;
// 写进去的和读回来的不一样！

    }



return
 HAL_OK;

}

保存流程每一步在做什么（新手版）：

步骤 1：清空结构体

用 memset 把 record 和 verify_record 全部填 0。为什么要清空？因为结构体里可能有"空洞"（编译器会在字段之间加填充字节），不清空的话那些填充字节的值是不确定的，会影响 checksum 计算。

步骤 2：打包

把 magic、version、length、config、checksum 逐一填入 record。注意 checksum 是最后算的------它必须基于前面四个字段的最终值。

步骤 3：擦除扇区

调用第 25 篇的 App_SPIFlash_SectorErase()，把 0x002000 所在的整个 4KB 扇区擦成 0xFF。擦除可能需要几十到几百毫秒，函数内部会自动等待 BUSY 清零。

步骤 4：写入记录

调用 App_SPIFlash_WriteData()，把 24 字节的 record 写入 Flash。这个函数内部会自动处理写使能和跨页拆分。

步骤 5：读回校验

从同一个地址读回 24 字节，放到 verify_record 里。

步骤 6：逐字节比较

memcmp() 比较两个 24 字节数组。如果完全一样，返回 HAL_OK；如果有任何字节不同，返回 HAL_ERROR。

为什么写入后还要读回校验？

因为 SPI 通信可能出错，Flash 写入可能失败，中间可能掉电。你在串口里看到 Save config OK.，说明数据不仅发出去了，而且读回来确认一致------这才是真正的"保存成功"。

main.c 调用方式

1. Includes 区域

bash 复制代码
/* USER CODE BEGIN Includes */

#include "app_spi_flash.h"

#include "app_config_store.h"

#include <stdio.h>

/* USER CODE END Includes */

为什么写在 USER CODE BEGIN/END 之间？

CubeMX 重新生成代码时，只保留 USER CODE BEGIN 和 USER CODE END 之间的内容。写在别处，下次生成代码就被覆盖了。

2. USER CODE BEGIN 2

确认这些初始化已经执行：

bash 复制代码
MX_GPIO_Init();

MX_SPI1_Init();

MX_USART1_UART_Init();

然后添加：

bash 复制代码
/* USER CODE BEGIN 2 */

App_Config config;

uint8_t
 used_default =
0u
;


App_SPIFlash_Init();


printf
(
"\r\nSPI Flash config store demo\r\n"
);


if
 (App_ConfigStore_LoadOrDefault(&config, &used_default) == HAL_OK)

{


if
 (used_default !=
0u
)

    {


printf
(
"No valid config, use default.\r\n"
);

    }


else

    {


printf
(
"Load config from SPI Flash.\r\n"
);

    }


    config.boot_count++;

    App_ConfigStore_Print(&config);



if
 (App_ConfigStore_Save(&config) == HAL_OK)

    {


printf
(
"Save config OK.\r\n"
);

    }


else

    {


printf
(
"Save config failed.\r\n"
);

    }

}

else

{


printf
(
"Load config failed.\r\n"
);

}

/* USER CODE END 2 */

main.c 代码做了什么（逐段解释）

变量声明：

bash 复制代码
App_Config config;
// 你的"配置本"

uint8_t
 used_default =
0u
;
// 标记：是否使用了默认值

初始化：

bash 复制代码
App_SPIFlash_Init();
// 把 CS 拉高，Flash 进入待机

printf
(
"...SPI Flash config store demo\r\n"
);
// 打印标题

加载配置：

bash 复制代码
App_ConfigStore_LoadOrDefault(&config, &used_default)

这是最关键的一步。它做了：

  1. 从 Flash 读 24 字节

  2. 检查 magic / version / length / checksum

  3. 如果全通过 → config 里就是上次保存的值，used_default = 0

  4. 如果没通过 → config 里是默认值，used_default = 1

判断并打印：

bash 复制代码
if
 (used_default !=
0u
)


printf
(
"No valid config, use default.\r\n"
);

else


printf
(
"Load config from SPI Flash.\r\n"
);

boot_count 加 1：

bash 复制代码
config.boot_count++;

无论是从 Flash 加载还是用默认值，boot_count 都加 1。

打印当前参数：

bash 复制代码
App_ConfigStore_Print(&config);

输出 boot_count、uart_baudrate、sample_interval_ms、led_enable。

保存到 Flash：

bash 复制代码
App_ConfigStore_Save(&config)

擦除 → 写入 → 读回校验。成功打印 Save config OK.，失败打印 Save config failed.。

3. while 循环

不要在 while 里反复保存：

bash 复制代码
while
 (
1
)

{


/* USER CODE END WHILE */



/* USER CODE BEGIN 3 */

    HAL_Delay(
1000
);


/* USER CODE END 3 */

}

第一次上电运行：你会看到什么

烧录程序后打开串口（115200 波特率），按一下复位，你应该看到：

bash 复制代码
SPI Flash config store demo

No valid config, use default.

boot_count=1

uart_baudrate=115200

sample_interval_ms=1000

led_enable=1

Save config OK.

逐行解读：

  • 第 1 行：标题

  • 第 2 行：No valid config, use default. → Flash 里没有有效配置（因为是第一次运行），所以用了默认值

  • 第 3~6 行：默认参数。注意 boot_count=1，因为默认值是 0，然后 +1

  • 第 7 行：Save config OK. → 当前参数已经保存到 Flash

现在按一下复位键（或断电再上电），你应该看到：

bash 复制代码
SPI Flash config store demo

Load config from SPI Flash.

boot_count=2

uart_baudrate=115200

sample_interval_ms=1000

led_enable=1

Save config OK.

关键变化：

  • 第 2 行变成了 Load config from SPI Flash. → 说明从 Flash 读到了有效配置

  • boot_count=2 → 比上次增加了 1，说明上次保存的值被正确读回了

  • 其他参数和第一次一样

再复位一次，boot_count 会变成 3。再复位变 4。每次都能稳定增加。

如果看到的不是这样，下面是分步骤的诊断方法：

  1. 如果第一行 "SPI Flash config store demo" 都没出来 → 串口没配好，回头看第 07 篇

  2. 如果每次都是 "No valid config" → 保存失败，看下文常见问题排查第 1 条

  3. 如果 Save config OK. 但复位后 boot_count 不变 → Flash 写入可能没生效，看下文第 2 条

  4. 如果程序卡住不动 → 擦除或写入超时，看下文第 3 条

验证通过的标志： 连续复位 3 次，每次 boot_count 都增加 1，且每次都打印 Save config OK.。

关键代码解释

1. magic 是干什么的

magic 用来判断：

bash 复制代码
这块 Flash 区域是不是我们写过的配置

本篇使用：

bash 复制代码
#define APP_CONFIG_STORE_MAGIC 0x31474643u

这个数字不是随便选的。把它拆成 4 个字节：

bash 复制代码
0x31 = '1'

0x47 = 'G'

0x46 = 'F'

0x43 = 'C'

在 Flash 里（小端序）存储为：

bash 复制代码
43 46 47 31

你可以理解成 CFG1 的某种编码。

如果第一次上电，Flash 里大概率是：

bash 复制代码
FF FF FF FF

就不会匹配这个 magic：

bash 复制代码
0xFFFFFFFF ≠ 0x31474643

这时程序就知道：

bash 复制代码
没有有效配置，使用默认值

magic 会不会碰巧对上了？

概率极低。Flash 出厂是 0xFF，即使你之前写过其他数据，要碰巧等于 0x31474643 几乎不可能。如果真的担心，可以选择更长的 magic 或者用两个 magic 字段。

2. version 是干什么的

version 用来处理后续升级。

比如现在版本 1 的参数是：

bash 复制代码
boot_count

uart_baudrate

sample_interval_ms

led_enable

以后你新增一个：

bash 复制代码
device_id

结构体格式就变了。

这时可以把版本号改成 2。

程序发现 Flash 里是版本 1，而当前代码要版本 2，就可以选择：

bash 复制代码
使用默认值

或者做一次参数迁移（把旧版本的字段读出来，填到新版本结构体里）

本篇先不做迁移，只做版本匹配。

一个具体的版本升级场景：

bash 复制代码
版本 1：4 个字段，12 字节

版本 2：5 个字段，16 字节（新增 device_id）


Flash 里存的是版本 1 的记录（24 字节）

新代码的 version = 2, sizeof(App_Config) = 16


Load 时：

  magic 通过 ✓

  version: 1 ≠ 2 → 不通过 ✗

  → 使用默认值

3. length 是干什么的

length 记录的是：

bash 复制代码
sizeof(App_Config)

它能进一步确认结构体长度是否匹配。

如果版本号忘了改，但结构体长度变了，length 还能帮你挡一次。

bash 复制代码
场景：你加了一个字段，忘了改 version

  sizeof(App_Config) 变了（比如 12 → 16）

  Flash 里存的 length = 12

  当前 sizeof(App_Config) = 16

  12 ≠ 16 → 不通过 ✗

  → 使用默认值

所以 length 是 version 的一个补充防线。

4. checksum 是干什么的

checksum 用来检查数据有没有损坏。

比如：

  • 写入中途掉电------写入只完成了一半，checksum 对不上

  • SPI 通信异常------某些位传错了

  • Flash 某个字节异常------Flash 老化或外部干扰导致数据翻转

这些都可能导致 checksum 对不上。

一旦 checksum 不对，本篇代码就会认为：

bash 复制代码
这份配置无效

然后使用默认值。

checksum 的局限性（需要知道）：

  • 它不是 CRC32，不能检测所有类型的错误

  • 它不能纠正错误，只能检测

  • 如果两个字节同时变化且"恰好"相互抵消，可能检测不出来（概率极低）

对于入门级别的参数保存，这个简化版 checksum 够用了。真实产品里可以换成 CRC32 或加 ECC。

5. 为什么保存前要擦除整个扇区

这一点和第 25 篇一样。

SPI Flash 写入只能把 1 写成 0。

如果你想让某些 0 变回 1，必须擦除。

本篇的保存逻辑是：

bash 复制代码
擦除配置扇区

写入配置记录

读回校验

这是最简单的入门方式。

缺点也很明显：

bash 复制代码
每保存一次，就擦写一次扇区

所以真实项目里不要高频保存。

具体来说，一次保存发生了什么：

bash 复制代码
1. Sector Erase 0x002000

   → 0x002000 ~ 0x002FFF 全部变成 FF

   → 耗时 ~45ms（典型值）


2. Write Enable + Page Program 24 字节到 0x002000

   → 0x002000 开始的 24 字节被写入

   → 耗时 ~0.7ms


3. Read Data 24 字节

   → 读回来和内存中的 record 逐字节对比

   → 耗时忽略不计

整个过程不到 50ms，但每次都会擦写 Flash。如果放在 while 循环里每秒执行一次，一天就是 86400 次擦写。大多数 SPI Flash 的擦写寿命是 10 万次级别，不到两天就耗尽了。

6. 为什么写入后还要读回校验

即使 SPI 通信正常，写入也可能出现意外：

  • 写入中途掉电------Flash 里的数据不完整

  • SPI 总线受到干扰------某个位写错了

  • Flash 内部故障------写入缓冲区出现问题

memcmp() 把"我想写的"和"实际写进去的"逐字节对比。如果有任何一个字节不同，返回 HAL_ERROR。

如果不做读回校验会怎样？

假如写入到一半掉电了，Flash 里可能是：

bash 复制代码
43 46 47 31 01 00 0C 00 01 00 00 00 FF FF FF FF FF FF FF FF FF FF FF FF

\_________/ \___/ \___/ \___________________/ \___________________________/

  magic OK   ver OK len OK  config 前半 OK      config 后半 + checksum = FF

没有读回校验，程序不知道数据是坏的。下次上电时，checksum 检查会发现不对（因为后半是 FF），然后使用默认值------这还好。但如果碰巧 checksum 也算对了（概率极低），程序就会用一份半好半坏的配置，导致难以排查的 bug。

有了读回校验，写入失败当场就能发现，不会留下隐患。

移植到其他板子的修改点

|

要改的地方

|

为什么要改

|

在哪里改

|

| --- | --- | --- |

|

SPI 实例

|

不同板子可能是 SPI1/SPI2

| APP_SPI_FLASH_HANDLE |

|

CS 引脚

|

板载 Flash 或模块 CS 不同

|

CubeMX User Label = SPI_FLASH_CS

|

|

配置保存地址

|

避免和字体、日志、图片等数据冲突

| APP_CONFIG_STORE_ADDRESS |

|

扇区大小

|

不同 Flash 擦除粒度可能不同

| APP_SPI_FLASH_SECTOR_SIZE |

|

擦除命令

|

常见 4KB 扇区擦除是 0x20

| APP_SPI_FLASH_CMD_SECTOR_ERASE |

|

参数结构体

|

项目参数不同

| App_Config |

|

默认参数

|

不同项目默认值不同

| App_ConfigStore_LoadDefault() |

|

校验方式

|

可换成 CRC32

| App_ConfigStore_Checksum32() |

|

magic 值

|

不同项目可以用不同的 magic 区分

| APP_CONFIG_STORE_MAGIC |

移植时改参数结构体的步骤：

  1. 修改 app_config_store.h 中的 App_Config 结构体------增删你的参数字段

  2. 修改 app_config_store.c 中的 App_ConfigStore_LoadDefault()------填上你的默认值

  3. 修改 app_config_store.c 中的 App_ConfigStore_Print()------打印你的新字段

  4. 把 APP_CONFIG_STORE_VERSION 加 1（因为结构体变了）

  5. 重新编译，烧录，验证

如果你换了 Flash 芯片，至少查这些内容：

bash 复制代码
页大小

扇区大小

擦除命令

写入命令

忙状态位

最大擦除时间

最大写入时间

常见问题排查

1. 每次上电都显示 No valid config

这是最常见的问题。优先查：

|

检查项

|

说明

|

| --- | --- |

|

保存是否成功

|

看串口有没有 Save config OK.。如果有，说明写入+读回校验通过了

|

|

地址是否一致

|

保存和读取都必须用同一个 APP_CONFIG_STORE_ADDRESS

|

|

是否擦错扇区

|

地址必须落在你预留的配置扇区。比如 0x002000 在第二个 4KB 扇区

|

|

Flash 写保护

|

有些 Flash 状态寄存器可能开启了写保护。上电后读一下状态寄存器看看

|

|

复位方式

|

软件复位可能不清 Flash，试试完全断电再上电

|

最可能的原因：

如果你看到 Save config OK.，但下次上电还是 No valid config，很可能是"读的地址"和"写的地址"不一致。

检查 app_config_store.c 中的 APP_CONFIG_STORE_ADDRESS 是否被定义了多次（比如在 main.c 中定义了一个，在头文件中又有默认值）。

如何快速定位：

在 App_ConfigStore_Load() 里加一行调试打印：

bash 复制代码
status = App_SPIFlash_ReadData(APP_CONFIG_STORE_ADDRESS,

                               (
uint8_t
 *)&record,

                               (
uint16_t
)
sizeof
(record));

// 调试用：打印读回来的原始 24 字节

printf
(
"Raw data @ 0x%06lX: "
, (
unsigned

long
)APP_CONFIG_STORE_ADDRESS);

for
 (
int
 i =
0
; i <
24
; i++) {


printf
(
"%02X "
, ((
uint8_t
 *)&record)[i]);

}

printf
(
"\r\n"
);

如果读回来全是 FF，说明这个地址上没有写过数据------要么写的时候用了不同的地址，要么擦除后写入失败但没报错。

如果保存时失败，先回到第 25 篇排查写入链路。

2. boot_count 不增加

常见原因：

  • 没有调用 App_ConfigStore_Save()；

  • 保存失败但没有看串口输出；

  • 复位后又加载了默认值（boot_count 被重置为 0 然后再 +1 = 1，所以每次都是 1）；

  • APP_CONFIG_STORE_ADDRESS 改来改去；

  • Flash 写入不稳定。

先确认串口中是否有：

bash 复制代码
Save config OK.

如果没有，说明保存失败了。先排查保存失败的原因（看下文第 3 条）。

如果每次打印的都是 boot_count=1，说明每次都在使用默认值------Flash 里的配置没有被正确加载。回到第 1 条排查。

3. Save config failed. 或程序卡住

Save config failed. 说明保存过程中的某一步失败了。

优先查：

|

检查项

|

说明

|

| --- | --- |

|

擦除是否成功

|

擦除失败会导致后续写入无效

|

|

写入是否成功

|

WriteData 返回非 HAL_OK

|

|

读回校验是否通过

|

memcmp 不匹配

|

|

BUSY 是否一直不清零

|

擦除或写入等待超时

|

|

SPI 是否还能读状态寄存器

|

读状态失败会返回错误

|

|

超时时间是否太短

|

不同 Flash 擦除时间不同，擦除超时默认 5000ms

|

|

Flash 是否供电稳定

|

擦写时供电不稳容易出问题

|

程序卡住不动，大概率是 BUSY 超时：

App_SPIFlash_WaitUntilReady() 里有一个超时循环。如果 Flash 一直不把 BUSY 清零，程序就会卡在循环里直到超时（默认 5000ms）。

5 秒后超时，程序会继续执行但返回 HAL_TIMEOUT。如果 Save 没检查返回值就继续，后面可能出现奇怪现象。

4. 编译报 undefined symbol App_ConfigStore_LoadOrDefault

说明：

bash 复制代码
app_config_store.c 没有加入 Keil 工程

右键 Application/User/Core，添加：

bash 复制代码
Core/Src/app_config_store.c

5. 编译报 undefined reference to 'offsetof'

说明没有包含 <stddef.h>。检查 app_config_store.c 顶部是否有：

bash 复制代码
#include <stddef.h>

6. 结构体加字段后，旧参数读不出来

这是正常的。

因为本篇会检查：

bash 复制代码
version

length

checksum

结构体变了，旧记录就可能失效。

具体来说：

  • length 变了 → 第三关不通过 → 使用默认值

  • 即使 length 碰巧一样（不太可能），checksum 也会不一样 → 第四关不通过

入门阶段可以直接使用默认值------旧参数丢了，但不影响程序正常运行。

真实项目里可以做"版本迁移"，比如：

  1. 读旧版本记录时，发现 version = 1

  2. 把 version 1 的字段映射到 version 2 的结构体（能复用的复用，新字段用默认值）

  3. 保存成 version 2 格式

这篇先不展开。

7. 可以把参数每秒保存一次吗

不建议。

Flash 有擦写寿命。典型 W25Qxx 的擦写寿命在 10 万次以上。

如果每秒保存一次：

bash 复制代码
一天 = 86400 次

10 万次 ÷ 86400 ≈ 1.15 天

不到两天就达到芯片标称寿命了。

参数保存一般应该放在明确事件里，比如：

  • 用户修改参数后保存；

  • 收到保存命令后保存；

  • 设备关机前保存（需要掉电检测电路）；

  • 参数变化累计到一定次数后保存；

  • 参数变化后延迟一段时间（比如 5 秒）再保存，避免连续修改导致的频繁擦写。

不要在主循环里无条件保存。

8. 我换了 Flash 芯片，checksum 验证总是失败

不同 Flash 的擦除后状态可能不同（虽然绝大多数是 0xFF）。先确认：

  • 擦除命令是否正确（常见 0x20 但也有 0xD7 等）

  • 扇区大小是否匹配

  • 页大小是否匹配（影响 WriteData 的跨页拆分）

如果这些都对，在 Save 函数中的读回校验前加一段调试打印，比较 "写入前" 和 "读回后" 的原始字节。

9. 参数结构体为什么要加 reserved 字段

bash 复制代码
uint8_t
 reserved;

这个字段目前没有实际用途，但它给以后扩展留下了空间。

比如以后你想加一个 uint8_t 的小字段，可以直接把 reserved 改名使用，结构体大小不变------这样 Flash 里的旧数据还能兼容（length 不变，version 可以不变）。

如果没有预留字段，每次加字段都会改变结构体大小，导致旧数据全部失效。

本篇小结

这一篇我们把 SPI Flash 写入能力，整理成了一个简单的参数保存模块。

你现在应该知道：

  • 不能直接盲目使用 Flash 里的结构体------要先判断是不是有效配置；

  • magic 用来判断"这块区域是不是我们写过的配置"；

  • version 用来处理格式版本------结构体升级时区分新旧格式；

  • length 用来检查结构体大小------作为 version 的补充防线；

  • checksum 用来判断数据有没有损坏------写入掉电、通信异常都能检测；

  • 第一次上电没有配置时，要使用默认值（出厂设置）；

  • 保存参数会擦写 Flash，不要高频调用------放在明确事件里保存；

  • 写入后读回校验是必须的------确保数据真的写入了；

  • 本篇只是单扇区入门版，还没有做双备份和磨损均衡。

本篇完成检查清单：

  • 第一次运行显示 No valid config, use default.

  • 复位后显示 Load config from SPI Flash.

  • boot_count 每次复位都增加 1

  • 每次都能看到 Save config OK.

  • 能用自己的话解释 magic/version/length/checksum 四个字段的作用

  • 能说出为什么不能每秒保存一次参数

  • 知道 0x002000 是配置保存地址，换算成十进制是 8192

下一篇我们进入 CAN：

STM32 CAN 入门：先让两块板子互相发一帧。

CAN 会比 I2C、SPI 更接近工业现场一点。下一篇我们先把收发器、终端电阻、波特率、过滤器这些容易卡住新手的点讲清楚。

相关推荐
Szime1 小时前
深智微40Gsps高速数据采集系统进入工程化阶段
科技·单片机·嵌入式硬件·fpga开发
fffzd2 小时前
STM32：OLED原理
stm32·单片机·嵌入式硬件·iic·oled·嵌入式软件
清风66666612 小时前
基于单片机与DAC0832的双路波形信号发生系统设计
单片机·嵌入式硬件·毕业设计·课程设计·期末大作业
azwsm13 小时前
电路元器件和GPIO控制器
单片机·嵌入式硬件
kebidaixu16 小时前
FreeRTOS 移植到 STM32F407VETX 记录（一）
stm32·单片机·嵌入式硬件
CSDN官方博客17 小时前
「谁说嵌入式只是调包和焊板子？」—— 2026嵌入式全栈技术征锋令
嵌入式硬件·物联网·embedding
半条-咸鱼17 小时前
【INACCESSIBLE_BOOT_DEVICE】安装 Config Tool 后 Windows 蓝屏，最终通过 VMware 虚拟机解决
windows·stm32·vmware·芯片
点灯小铭17 小时前
基于单片机的数码管定时插座设计与定时开关功能实现
单片机·嵌入式硬件·毕业设计·课程设计·期末大作业
云栖梦泽18 小时前
玩转RK3506SDK
linux·嵌入式硬件
热门推荐
01《置身钉内》原文-可播放阅读02【AI】2026 年具身智能模型和世界模型总结03GitHub 镜像站点042026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？05Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析062026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf07Codex 下载安装指南：Windows 和 macOS 官方版下载08AI科技热点日报 | 2026年6月1日09【踩坑记录 | 第一篇】微软商店无法使用时，如何手动安装 OpenAI Codex？附`.msix`文件系统错误解决方法10CC-Switch 下载、安装与使用配置指南【2026.5.29】
