在综合模块化航电（IMA）架构中，骨干网络的选择决定了整架飞机神经系统的成败。在第 7.1 节中，我们确立了从汽车域控向航空 IMA 映射的总纲。本节我们将深入网络物理层与数据链路层，细化作为数字化飞行总线两大核心标准：时间触发以太网（TTEthernet，符合 SAE AS6802） 与 ARINC 664 Part 7（简称 AFDX，航空全双工交换式以太网）。
对于习惯了以太网常规网络通信（如车端基于控制器的 SOME/IP 或 DDS）的汽车工程师而言，理解这两者的核心，是要将思维从"动态按需抢占（以吞吐量为中心）"彻底扭转为"静态时窗分配（以确定性时延为中心）"。
7.2 时间触发以太网（TTE）与 ARINC 664（AFDX）
汽车骨干网采用的传统车载以太网（100BASE-T1 / 1000BASE-T1），其底层数据交换遵循的是 IEEE 802.3 标准的统计多路复用机制 。当多个区控（Zonal）网关同时向中央计算单元推送数据时，交换机内部的队列缓冲区（Buffer）会发生动态排队。这种机制存在一个致命的适航硬伤：网络的网络抖动（Jitter）和最坏情况传输延迟（WCD）在数学上是无法100%精确穷尽计算的。
民航业为了在标准以太网的物理外壳下榨出 10\^{-9} 级的确定性，繁衍出了 AFDX 和 TTE 两大技术流派。在 eVTOL 这种兼具高频控制律解算与自适应感知数据吞吐的复杂载具中，这两者的融合与选择至关重要。
1. ARINC 664 P7（AFDX）：基于"虚拟链路"的确定性带宽限制

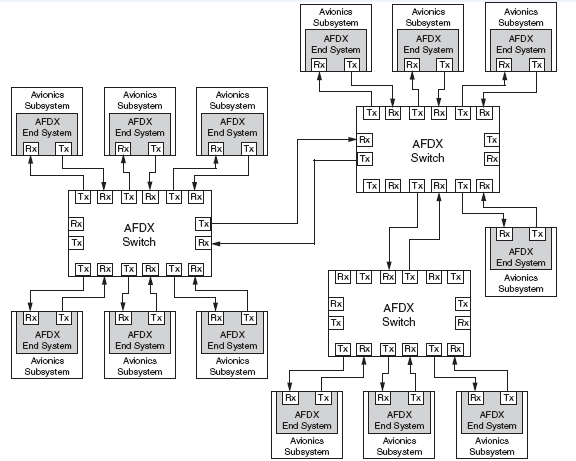

AFDX 是波音 787 和空客 A380 这一代传统大型宽体客机的主流总线技术。它最大的创新在于：不改变传统以太网的物理帧结构，而是在数据链路层抽象出了虚拟链路（VL, Virtual Link）的概念。
-
流量监管：带宽分配间隔（BAG, Bandwidth Allocation Gap）：
AFDX 允许网络中有大量的应用动态发送数据，但每个发送端（End System）的每条虚拟链路，都被局方用硬件强制锁定了它的 BAG 值 （通常可配置为 1\\text{ms} \\sim 128\\text{ms}）。BAG 定义了该链路连续两个数据包之间必须保持的最小时间间隔。
-
交换机物理拦截（Traffic Policing）：
如果某个软件由于 Bug 发生"广播风暴"，疯狂向 AFDX 骨干网灌入数据包，AFDX 交换机会在入口处通过硬件计时器直接把超出 BAG 约束的"作弊数据包"丢弃。这从拓扑上保证了：任何一个子系统的故障，绝对不会通过网络蔓延并撑爆其他核心通道的带宽上限。
-
最坏延迟可计算 ：由于全机所有 VL 的 BAG 值在出厂前就是静态配置好的，工程师可以使用"网络演算（Network Calculus）"数学理论，精确计算出飞控数据在网络中流转的绝对最坏延迟边界。
2. TTEthernet（SAE AS6802）：基于"全局时钟硬同步"的物理时窗
虽然 AFDX 解决了最坏时延可计算的问题，但它本质上还是"异步网络"------各个端系统各发各的，数据包在交换机内部依然存在排队抖动。对于需要 400Hz 甚至更高频率、进行极度灵敏姿态微调的 eVTOL 倾转旋翼控制而言，AFDX 的毫秒级抖动依然不够纯净。

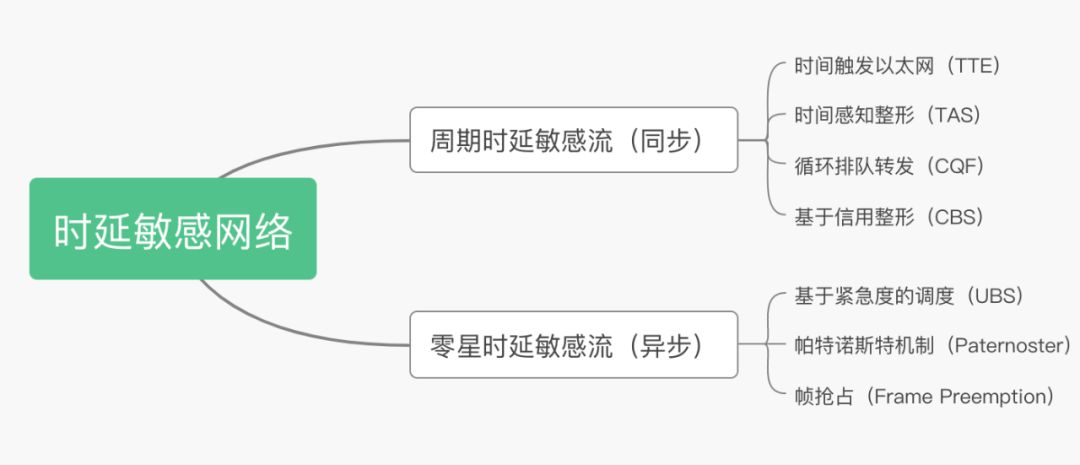

这就催生了更强悍的时间触发以太网（TTEthernet）。

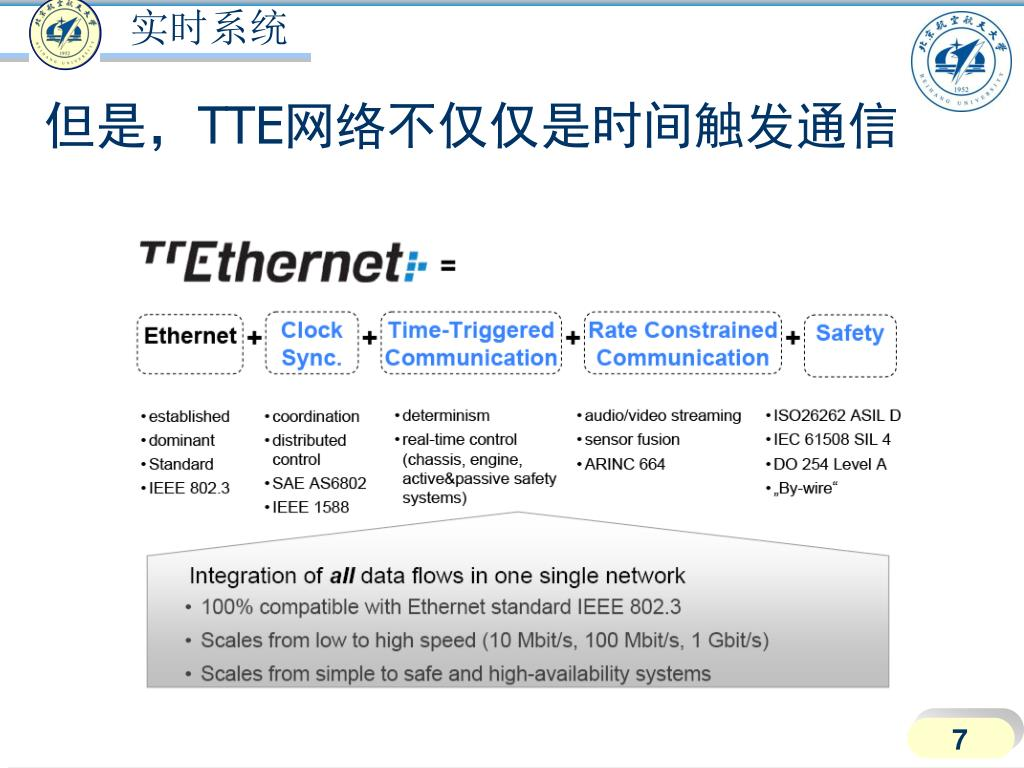

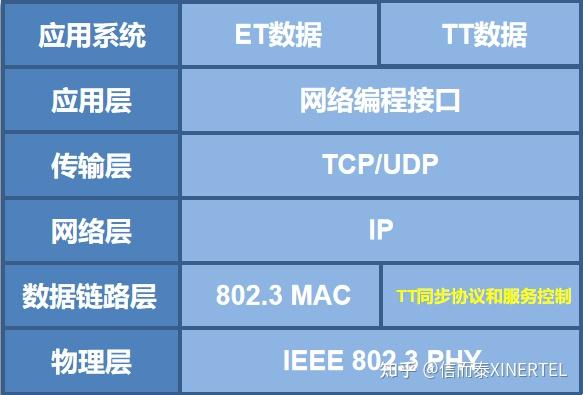

TTEthernet 将网络流量硬性划分为三种完全隔离的品质等级，在同一根双绞线束内并存：
-
时间触发流量（TT, Time-Triggered）------ DAL A 级核心飞控专用：
系统通过底层的物理同步协议（SAE AS6802），将全机所有的微处理器和交换机拉齐到纳秒级的全局统一时钟（Global Clock）。全机网络被划分成一个个精确到微秒的物理时间槽（Time Slots）。
- 无抖动传输 ：飞控计算机只准在第 1.005\\text{ms} 这个时刻发送旋翼作动指令，而 TTE 交换机早就为这个特定时间点排好了空档。该数据包在网络中畅通无阻，排队延迟为绝对的零，抖动控制在纳秒级。
-
速率限制流量（RC, Rate-Constrained）：
其原理等同于 AFDX，通过 BAG 限制网络流量边界，主要用于满足 DAL C 级的数据传输（如导航组合信息、电池状态聚合数据）。
-
尽力而为流量（BE, Best-Effort）：
就是普通的传统以太网流量。座舱娱乐系统、云端运营数据上报全部跑在 BE 通道内。只要网络有空闲就发，一旦遇到 TT 或 RC 流量，BE 流量会在交换机物理层被瞬间无条件抢占和挂起，确保飞控安全。
3. 汽车跨界架构师的抉择：eVTOL 骨干网的进化策略
在进行 eVTOL 的 EEA 架构落地时，汽车工程师在面临 TTE 和 AFDX 时，不能盲目崇拜老航电，必须结合智能汽车的技术积淀进行重构：
-
核心飞控骨干网：无脑选择 TTEthernet。
由于分布式电推进（DEP）架构的控制回路对时序极其敏感，主飞控、配电系统（eFuse）、动力电机驱动器（ESC）之间的通信，必须通过 TTE 交换机强行锁死在 TT 流量 内。这样可以完全继承汽车端在开发 MCU 锁步核时积累的静态时序分析经验。
-
区控网关（Zonal MCU）的平移加固：
汽车上的区域控制器通过 CAN-FD 或 LIN 收集底层的物理电信号（如温度、舱门锁、电流），然后转化为常规以太网包传给中央大脑。在 eVTOL 架构中，区控网关（Zonal Gateway）必须升级为 TTE / AFDX 边缘端系统（End System）：
-
在网关的单片机/FPGA 外部，必须搭载专用的航空级网络控制器（NIC）芯片，或者在 FPGA 内固化 AS6802 的 IP 核。
-
从底盘和传感器收集上来的异步汽车信号，必须在区控网关内部进行时序重对齐与缓冲（Traffic Shaping），强行给它们打上时间戳，按照预设的 BAG 间隔或 TT 时间槽，规规矩矩地吐到主干网上，完成从"汽车异步杂讯"向"航空静态清流"的转化。
-
技术网络特征深度对照表
| 网络特征与协议维度 | 智能汽车标准以太网 (IEEE 802.3 / 车规) | 航空 AFDX (ARINC 664 P7) | 航空 TTEthernet (SAE AS6802) |
|---|---|---|---|
| 时钟同步基准 | 异步网络。部分采用 gPTP（IEEE 802.1AS）进行非强制同步。 | 纯异步网络，各端系统时钟完全解耦独立。 | 全局硬同步。物理层硬件级纳秒级全局时钟同步。 |
| 网络延迟控制 | 动态变化。严重依赖交换机动态 Buffer 缓冲区。 | 最坏延迟可控。通过网络演算理论可计算出 WCD 上限。 | 绝对零抖动。通过硬时间槽（Time Slot）静态排表，实现确定时延。 |
| 突发故障隔离机制 | 无。软件若发疯产生广播风暴，极易击穿全网交换机。 | 带宽限制。通过交换机入口流量监管（BAG）硬性丢弃超额数据。 | 时空双重防隔离。TT 流量拥有最高抢占权，静态时间窗口不容侵占。 |
| 综合算力吞吐匹配 | 极高（百兆/千兆/万兆带宽，适应动态高频吞吐）。 | 较低。传统 AFDX 多为双冗余 100Mbps 限制。 | 高宽带匹配。支持 100M/1Gbps 物理带宽，完美适配高算力大图像传输。 |
结论：
"如果说综合模块化航电（IMA）为 eVTOL 提供了集中的'大脑舱室'，那么时间触发以太网（TTEthernet）和 AFDX 则为其提供了'纪律严明的神经网络'。汽车工程师必须彻底忘掉 SOME/IP 或 DDS 通信中那种动态订阅、各取所需的自由主义习气。在 10\^{-9} 级的低空电传控制中，任何一丝因网络拥堵产生的毫秒级抖动都可能异变为灾难性的控制律发散。AFDX 依靠虚拟链路和 BAG 流量监管筑起了系统间防'代码发疯'的隔离防火墙；而 TTE 则通过纳秒级全局时钟同步，将整架飞机的控制指令严密规训进了一张静态的、不容丝毫侵犯的时间格栅中。我们将车规的高吞吐量物理芯片作为基座，但必须注入时间触发的航空灵魂，这是智能载具神经系统升维重构的终极答案。"
