工程师笔记｜新能源整车电控一次过CISPR25/BCI，汽车EMC/EMI落地十大核心设计技巧

新能源整车CISPR25整改、BCI大电流注入测试失效、车载EMI干扰AM收音机、800V高压平台、ADAS高速SerDes、多路DC-DC普及后，电磁兼容变成项目定点、样件交付的核心卡点。屏蔽暗室按小时计费，整改返工成本极高，本文整理行业通用10项底层设计准则，从原理图、PCB、器件选型全流程规避EMC失效，实现暗室一次过测。

核心结论

1. 车载EMC分为辐射发射CISPR25 、抗扰ISO 11452-4 BCI两大强制测试，暗室环境噪声需低于12dB(μV/m)，前期设计缺陷后期整改成本翻倍；
2. EMI根源集中在：大电流闭合环路、高速信号反射、电源尖峰dv/dt、开关电源低频噪声、时钟谐波，十大技巧覆盖原理图、PCB、器件、布局全环节；
3. 落地优先级排序：缩小信号/接地环路＞电源多级旁路滤波＞传输线阻抗匹配＞金属屏蔽＞短接地路径＞降速信号边沿＞电源磁珠滤波＞开关电源输入电容＞LC谐振抑制＞扩频时钟降峰值；
4. 新能源车型高频痛点解决方案：开关电源频率避开500kHz~1.5MHz AM广播频段；ADAS摄像头SerDes开启扩频时钟；整车ECU分割接地平面、杜绝大接地环路。

---

完整目录

1. 车载EMC两大强制测试标准解读（CISPR25/ISO 11452-4 BCI）
2. 汽车EMC/EMI成功设计十大实操技巧（全文核心）
   技巧1：最大限度缩小闭合导电环路
   技巧2：电源引脚必须搭配多级旁路电容
   技巧3：高速传输线严格阻抗匹配抑制反射EMI
   技巧4：关键辐射电路增加金属屏蔽结构
   技巧5：缩短芯片所有接地回流路径
   技巧6：信号速率按需选型，不盲目使用高速器件
   技巧7：电源轨串联电感/铁氧体隔离动态尖峰电流
   技巧8：开关电源输入端增设滤波电容，规避AM干扰
   技巧9：管控LC滤波电路，消除谐振振荡
   技巧10：高速时钟启用扩频计时，压低辐射峰值
3. 方案落地总结与项目执行建议
4. 同行互动交流话题
5. 免责说明

---

1. 车载EMC两大强制测试标准解读（CISPR25/ISO 11452-4 BCI）

1.1 CISPR 25 整车零部件辐射发射测试

核心目标：保证车载电控模块不会辐射噪声干扰车内收音机、摄像头、CAN总线等其他电子设备。

• 测试环境要求：屏蔽暗室本底噪声比最低测试限值低6dB；标准最低限值仅18dB(μV/m)，对应暗室本底噪声需＜12dB(μV/m)，等效1公里外普通AM广播场强；
• 测试环境：内壁铺设锥形吸波材料，杜绝电磁波反射；屏蔽暗室租赁成本高，按小时计费，前期设计缺陷会造成多次复测、成本大幅增加。


1.2 ISO 11452-4 BCI大电流注入抗扰测试

验证电控模块线束抵御外界窄带电磁场干扰能力；测试方式为电流探头将干扰信号耦合至整车线束，考验电路抗干扰鲁棒性。

行业痛点

多数硬件团队等到样件阶段才开展EMC摸底，原理图、PCB固化后整改空间极小，因此必须在设计阶段同步评估EMC风险。

2. 汽车EMC/EMI成功设计十大实操技巧

技巧1：最大限度缩小闭合导电环路

磁场会将导电闭合环路转化为接收/辐射天线，环路面积越大，感应噪声电流越强，是EMI头号来源。

1. 差分双绞线通讯（CAN、以太网、FPD-Link）：线缆段双绞线紧密耦合，环路面积极小；PCB端差分走线必须紧贴并行，避免走线分叉拉大环路；
2. 跨ECU接地环路：显示器、仪表、底盘ECU共用车身底盘地，信号走线+两条异地接地会形成巨型接地环路；解决方案：接地支路串联铁氧体磁珠/电感，阻断射频环路（直流通路保留）；
3. PCB内部：减少接地平面开槽、分割，开槽会迫使回流电流绕路，形成大环路天线。

技巧2：电源引脚必须搭配多级旁路电容

CMOS芯片仅在电平翻转瞬间产生峰值浪涌电流，平均电流小、瞬时尖峰大，是高频辐射主要源头。

• 工作原理：芯片电源引脚就近放置小容值电容，瞬时充放电直接由电容供电，避免长线从电源取电产生尖峰；大容量电容负责平缓补充电荷；
• 标准搭配方案：0.01μF小电容紧贴IC电源引脚，1μF大容量电容放置在电源入口，大小电容并联组合兼顾高速响应与电荷容量。

技巧3：高速传输线严格阻抗匹配抑制反射EMI

高速信号传输线阻抗突变会产生信号反射，反射波形叠加大幅抬升辐射噪声。

PCB布线硬性规范：

1. 信号走线下方接地平面完整，禁止跨分割、开槽；地平面断裂会破坏传输线阻抗；
2. 走线避免90°直角，使用平滑圆弧拐角；
3. 外设分接元件选用0402小型封装，走线宽度与元件焊盘宽度保持一致；通过叠层介质厚度精准控制特征阻抗；
   适用场景：车载以太网、FPD-Link、CAN FD等高速差分总线。

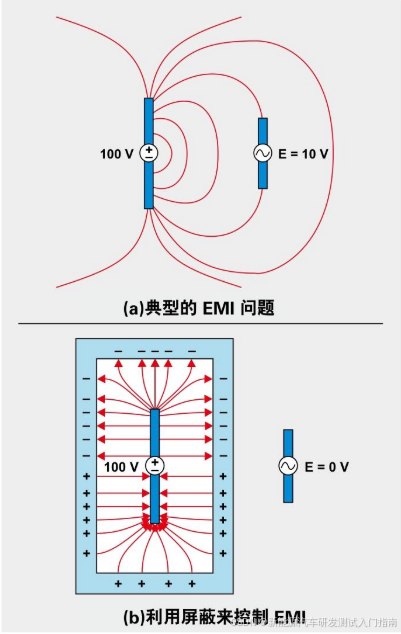

技巧4：关键辐射电路增加金属屏蔽结构

无捷径可走，高频噪声源头必须做屏蔽包裹：

• 原理：导电屏蔽壳体捕捉辐射电磁波，将噪声泄放至地，阻止向外扩散；无屏蔽时干扰会直接耦合至周边线束、天线。

• 落地形式：整机金属导电外壳、小型定制金属屏蔽罩焊接在PCB辐射源上方（SerDes、DC-DC、高速时钟模块）。

技巧5：缩短芯片所有接地回流路径

所有流入芯片的电流必须经地线回流至电源，接地路径越长、越曲折，天线效应越强。

最优方案：PCB完整专用地层，芯片地引脚通过短过孔直连地层；

常见错误：接地平面大面积开槽，回流电流被迫远距离绕行，放大射频噪声发射与接收能力。

技巧6：信号速率按需选型，不盲目使用高速器件

高速逻辑边沿陡峭，频谱包含大量高频谐波，EMI风险显著提升。降EMI实用手段：

1. 选用满足时序裕度前提下速度最慢的逻辑器件；
2. FPGA/SerDes寄存器调低驱动强度，放缓信号边沿转换速率；
3. 数字信号线串联匹配电阻，降低slew rate（压摆率），削弱高频分量。

技巧7：电源轨串联电感/铁氧体隔离动态尖峰电流

搭配技巧2旁路电容形成LC滤波网络：电源线上串联电感/铁氧体磁珠，强制芯片动态电流仅从就近旁路电容获取，阻断尖峰电流沿电源线向外辐射传播。

适用场景：多路独立ECU供电、摄像头供电、传感器低压电源。

技巧8：开关电源输入端增设滤波电容，规避AM广播干扰

DC-DC转换本质是DC→AC→DC，开关交变产生宽频噪声；整车AM收音机工作频段500kHz~1.5MHz，极易被开关电源噪声干扰。

行业通用规范：

1. 开关频率优先设置2MHz以上，避开AM敏感频段；
2. DC-DC输入、输出端配套滤波电容，抑制开关谐波传导至整车线束；
3. 800V高压DCDC、车载充电机辅助电源需加强多级滤波。

技巧9：管控LC滤波电路，消除谐振振荡

电感+电容滤波电路存在自谐振特性，谐振点会放大噪声，反而恶化EMC性能。

两种谐振解决方案：

1. 分立滤波电感并联泄放电阻，吸收谐振振荡能量；
2. 电源寄生电感+旁路电容形成的隐性LC回路，同样通过并联阻尼电阻抑制谐振尖峰。

技巧10：高速时钟启用扩频计时，压低辐射峰值

CISPR25限值管控单频点峰值辐射 ，扩频时钟对时钟频率小幅调制，将集中在单点的噪声能量分散到更宽频段，显著降低峰值幅值。

典型应用：ADAS摄像头FPD-Link SerDes串解串器，通过寄存器开启扩频时钟，解决多路高速数据线高频辐射超标问题；主流车载影像芯片均内置该功能，无需额外硬件成本。

3. 方案落地总结与项目执行建议

1. 设计前置原则：原理图阶段同步规划滤波、屏蔽、接地方案，不要等到PCB定稿、样件实测再整改；屏蔽暗室复测成本、周期损耗极大；
2. 整改优先级：先优化环路、接地、阻抗匹配等零成本PCB布局手段，再增加磁珠、屏蔽罩、滤波电容等物料；
3. 新能源车型专属要点：
   • 高压辅变、车载充电机开关频率避开AM 500kHz~1.5MHz频段；
   • ADAS多路摄像头全部开启SerDes扩频时钟；
   • 跨模块通讯线束使用双绞线，ECU间接地增加磁珠阻断大环路；
4. 验证标准：项目阶段同步完成CISPR25辐射发射、ISO 11452-4 BCI抗扰两项测试，全部达标才可进入量产阶段。

4. 互动话题

1. 你们项目CISPR25测试，最容易超标是哪一类噪声（DC-DC开关噪声/高速SerDes时钟/接地环路）？
2. ADAS多摄像头整车线束EMI整改，大家有哪些低成本落地方案？
3. 800V高压平台低压辅助电源，LC谐振、AM收音机干扰如何根治？

5. 免责说明

本文为新能源电控EMC研发工程师实操笔记，内容为通用行业设计思路，不绑定任何原厂器件、参考设计；不同主机厂企业标准、整车线束架构存在差异，正式项目需结合自身硬件方案完成复测验证，不作为唯一标准化设计依据。
