Qt + FFmpeg 实战：音频静音段检测

前言

在音频后处理、播客剪辑、录音质检等场景中，"找到音频里的静音段"是一个非常基础却又极其关键的能力。本文将从零开始，拆解一个基于 FFmpeg 解码 + Qt/C++ 实现的音频静音段检测功能------从 PCM 数据的获取、窗口化 RMS 计算、dBFS 阈值判定，到最终的状态机合并策略，并配以完整代码和 QML 前端交互设计。

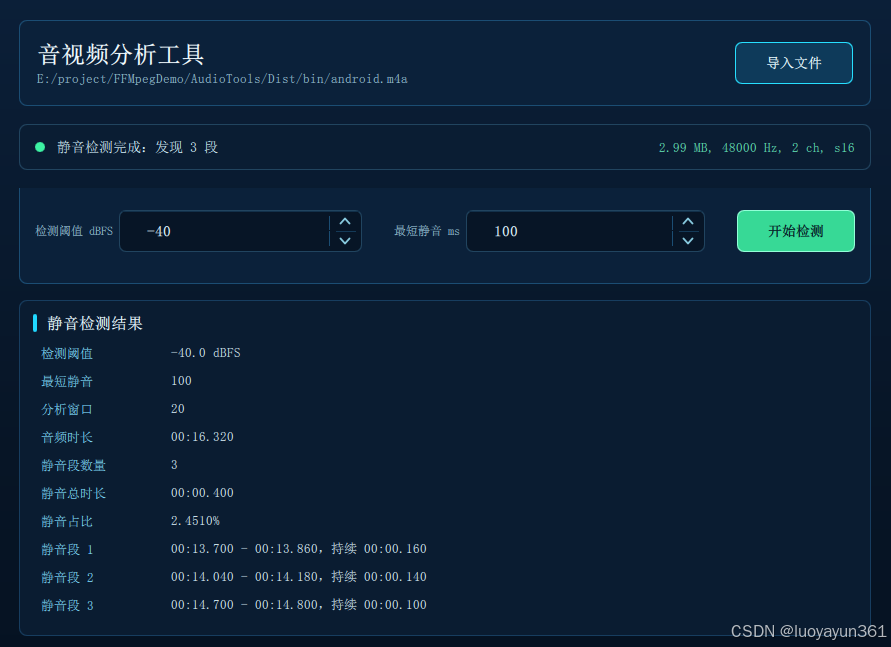

效果图：

一、功能概览

本次实现的静音段检测功能具备以下特性：

可调 dBFS 阈值：用户指定一个 dBFS 值（如 -40 dBFS），低于该阈值的音频窗口被视为静音
最短静音时长过滤：只有连续静音持续超过用户指定的最小毫秒数后，才输出为有效静音段，避免误判
固定时间窗口 RMS 检测：以 20ms 为窗口切片，计算每个窗口的 RMS（均方根），再换算到满量程比例
完整结果输出：包括每段静音的起止时间、持续时长、静音段总数、总静音时长和静音占比
QML 前端可视化：用户可实时调整参数、一键检测并在界面上查看结果列表

二、整体架构

项目采用 C++ 后端 + QML 前端 的分层架构，静音检测涉及以下核心类：

复制代码

┌──────────────────────┐
│   SilencePage.qml    │  ← 前端页面：参数输入 + 结果展示
└──────────┬───────────┘
           │ Q_INVOKABLE 调用
┌──────────▼───────────┐
│    MediaAnalyzer     │  ← 门面类：状态管理 + 信号通知
└──────────┬───────────┘
           │ 委托
┌──────────▼───────────┐
│ AudioMetricsAnalyzer │  ← 核心算法：窗口 RMS + 状态机检测
└──────────────────────┘

MediaAnalyzer ：暴露给 QML 的主门面类，维护当前文件路径、PCM 数据和各功能页结果。通过 Q_PROPERTY 绑定 silenceInfo 给前端，通过 Q_INVOKABLE 方法 detectCurrentSilence() 触发检测。
AudioMetricsAnalyzer：无状态工具类，负责纯数据计算。它只读取已解码的 PCM 字节数组，不访问原始媒体文件，因此重采样或裁剪之后再检测时，结果自然反映最新数据。
SilencePage.qml：QML 页面，提供阈值和最短静音时长的输入控件，以及结果展示面板。

三、从音频文件到 PCM 数据

静音检测的输入是已解码的 PCM（脉冲编码调制）数据 ，而非原始媒体文件。解码流程由 AudioDecoder 负责，通过 FFmpeg 的 libavformat 和 libavcodec 将音频流解码为 interleaved（交错排列）的 PCM 字节数组。

解码后的 PCM 数据格式如下：

字段	说明	示例
`sampleRate`	采样率	44100 Hz
`channels`	通道数	2（立体声）
`format`	采样格式	`s16`（16-bit 有符号）
`bitsPerSample`	位深	16

PCM 数据在内存中的排列为 interleaved 方式：

复制代码

frame0_ch0, frame0_ch1, frame1_ch0, frame1_ch1, frame2_ch0, frame2_ch1, ...

一个 frame 包含同一时间点上所有通道的采样值。对于双声道 16-bit PCM，一个 frame = 2 通道 × 2 字节 = 4 字节。

四、核心算法：窗口化 RMS + 状态机

4.1 算法思路

静音检测并不是要求振幅绝对为零------真实录音中总会有底噪。因此我们采用以下策略：

窗口切片 ：将整段 PCM 按 20ms 的固定时间窗口切片
窗口 RMS 计算：对每个窗口内的所有采样点（含所有通道），计算均方根值（RMS）
满量程归一化：将 RMS 除以当前位深的满量程值，得到 0~1 的归一化比例
dBFS 阈值判定：将归一化比例与用户指定的 dBFS 阈值对应的线性值比较
状态机合并：连续多个静音窗口达到最短时长后，才输出为有效静音段

4.2 关键参数

cpp 复制代码

// 固定 20ms 作为检测窗口
// 窗口太大容易漏掉短静音，太小又容易受瞬时波动影响
const int windowMs = 20;
const qint64 windowFrames = std::max<qint64>(1, sampleRate * windowMs / 1000);

// 满量程：16-bit PCM 约为 32768
const double fullScale = std::max(std::abs(spec.negativePeak), std::abs(spec.positivePeak));

// dBFS 转线性阈值：-40 dBFS → 约 0.01
const double thresholdLinear = std::pow(10.0, thresholdDbfs / 20.0);

以 44100 Hz 采样率为例，一个 20ms 窗口包含 44100 × 20 / 1000 = 882 个 frame。

4.3 dBFS 与线性阈值的转换

dBFS（Decibels relative to Full Scale） 以满量程为 0 dB 参考点，计算公式为：

dBFS=20×log⁡10(RMSFullScale) \text{dBFS} = 20 \times \log_{10}\left(\frac{\text{RMS}}{\text{FullScale}}\right) dBFS=20×log10(FullScaleRMS)

反过来，将 dBFS 转换为线性比例：

thresholdLinear=10thresholdDbfs20 \text{thresholdLinear} = 10^{\frac{\text{thresholdDbfs}}{20}} thresholdLinear=1020thresholdDbfs

例如 -40 dBFS 对应的线性阈值约为 0.01，意味着窗口 RMS 低于满量程 1% 时即视为静音。

4.4 采样值读取

不同位深的 PCM 采样值读取方式不同：

cpp 复制代码

double readSample(const char *sample, const SampleSpec &spec)
{
    // 8-bit PCM 是 unsigned，需要以 128 为中心转换成有符号振幅
    if (spec.bitsPerSample == 8) {
        const unsigned char value = static_cast<unsigned char>(sample[0]);
        return static_cast<int>(value) - 128;
    }
    // 16-bit 和 32-bit 已是 signed，按小端序读取
    if (spec.bitsPerSample == 16)
        return readLe16(sample);
    if (spec.bitsPerSample == 32)
        return readLe32(sample);
    return 0.0;
}

注意 8-bit PCM 是 unsigned （0~255，中心值 128），而 16-bit 和 32-bit 都是 signed。小端序读取通过逐字节组合实现，避免平台端序差异。

4.5 窗口 RMS 计算

对每个窗口内的所有 frame 的所有通道采样值，计算 RMS：

cpp 复制代码

for (qint64 frame = startFrame; frame < endFrame; ++frame) {
    for (int channel = 0; channel < channels; ++channel) {
        const qint64 index = (frame * channels + channel) * spec.bytesPerSample;
        const double value = readSample(pcm.constData() + index, spec);
        sumSquares += value * value;
        ++sampleCount;
    }
}

const double rms = std::sqrt(sumSquares / static_cast<double>(sampleCount));
const double normalized = fullScale > 0.0 ? rms / fullScale : 0.0;
const bool silent = normalized <= thresholdLinear;

RMS（Root Mean Square）比峰值更能反映信号的"能量水平"，接近人耳对响度的主观感受。

4.6 状态机：合并连续静音窗口

单个窗口被判定为"静音"还不够------我们需要连续多个静音窗口达到用户指定的最短时长，才算一个有效静音段。这里使用一个简单的两状态状态机：

cpp 复制代码

bool inSilence = false;
qint64 silenceStartFrame = 0;

for (qint64 startFrame = 0; startFrame < frameCount; startFrame += windowFrames) {
    // ... 计算当前窗口的 RMS 和 silent 标志 ...

    if (silent && !inSilence) {
        // 从非静音进入静音：记录起点
        inSilence = true;
        silenceStartFrame = startFrame;
    } else if (!silent && inSilence) {
        // 从静音离开到非静音：判断持续时间
        inSilence = false;
        const qint64 durationFrames = startFrame - silenceStartFrame;
        const qint64 durationMs = durationFrames * 1000 / sampleRate;
        if (durationMs >= minMs) {
            // 达到最短时长，输出为一个有效静音段
            // ...
        }
    }
}

// 处理文件在静音中结束的情况
if (inSilence) {
    // ... 补上最后一个片段 ...
}

状态机避免了逐采样点或逐窗口地产生碎片化结果，也自然地处理了"音频在静音中结束"的边界情况。

五、输出结果结构

检测完成后，返回的 QVariantMap 包含以下字段：

字段	类型	说明
`thresholdDbfs`	QString	使用的检测阈值，如 "-40.0 dBFS"
`minimumSilenceMs`	int	最短静音时长（毫秒）
`windowMs`	int	分析窗口大小（固定 20ms）
`durationText`	QString	音频总时长
`silenceCount`	int	检测到的静音段数量
`totalSilenceText`	QString	静音总时长
`silenceRatio`	QString	静音占总时长的百分比
`segments`	QVariantList	每段静音的详细信息列表

每个静音段（segments 中的元素）包含：

字段	说明
`startMs` / `startText`	起始时间（毫秒 / 格式化文本）
`endMs` / `endText`	结束时间（毫秒 / 格式化文本）
`durationMs` / `durationText`	持续时长（毫秒 / 格式化文本）

六、门面层：MediaAnalyzer 的状态管理

MediaAnalyzer 作为 C++ 后端暴露给 QML 的主入口，承担了状态管理和信号通知的职责。静音检测的调用链路如下：

cpp 复制代码

bool MediaAnalyzer::detectCurrentSilence(double thresholdDbfs, int minimumSilenceMs)
{
    if (m_pcmData.isEmpty()) {
        setStatus(QStringLiteral("请先解码 PCM"));
        setSilenceInfo(QVariantMap());
        return false;
    }

    setBusy(true);

    QString errorText;
    QVariantMap result;
    const QVariantMap currentPcmInfo = m_mediaInfo.value("pcm").toMap();
    const bool ok = m_metricsAnalyzer.detectSilence(
        m_pcmData, currentPcmInfo,
        thresholdDbfs, minimumSilenceMs,
        &result, &errorText);

    if (ok) {
        setSilenceInfo(result);
        setStatus(QStringLiteral("静音检测完成：发现 %1 段")
            .arg(result.value("silenceCount").toInt()));
    } else {
        setSilenceInfo(QVariantMap());
        setStatus(QStringLiteral("静音检测失败：%1").arg(errorText));
    }

    setBusy(false);
    return ok;
}

几个设计要点：

PCM 为空时提前返回：静音检测依赖已解码的 PCM，未解码时给出明确提示
busy 状态管理 ：检测期间设置 busy = true，防止 UI 重复触发
结果通过信号通知 ：setSilenceInfo() 内部会 emit silenceInfoChanged()，QML 绑定自动刷新
PCM 更新时清空旧结果 ：当 PCM 被重采样或裁剪后，setPcmData() 会自动清空旧的静音检测结果，避免 UI 展示过期数据

七、QML 前端交互设计

7.1 参数输入

前端使用两个 ToolSpinBox 控件供用户调参：

阈值 dBFS：范围 -100 到 -1，步长 1，默认 -40
最短静音时长 ms：范围 20 到 60000，步长 100，默认 500

点击"开始检测"按钮后，直接调用 mediaAnalyzer.detectCurrentSilence(thresholdBox.value, minDurationBox.value)。

7.2 结果展示

QML 通过 mediaAnalyzer.silenceInfo 属性绑定获取检测结果，main.qml 中的 refreshSilenceRows() 函数将结果转换为表格行：

javascript 复制代码

function refreshSilenceRows() {
    var info = mediaAnalyzer.silenceInfo || {}
    if (Object.keys(info).length === 0) {
        silenceRows = []
        return
    }

    var rows = makeRows(info, [
        { label: "检测阈值",   key: "thresholdDbfs" },
        { label: "最短静音",   key: "minimumSilenceMs" },
        { label: "分析窗口",   key: "windowMs" },
        { label: "音频时长",   key: "durationText" },
        { label: "静音段数量", key: "silenceCount" },
        { label: "静音总时长", key: "totalSilenceText" },
        { label: "静音占比",   key: "silenceRatio" }
    ])

    // 逐段展示每个静音片段的起止时间和持续时长
    var segments = info.segments || []
    for (var i = 0; i < segments.length; ++i) {
        rows.push({
            label: "静音段 " + (i + 1),
            value: segments[i].startText + " - " + segments[i].endText
                 + "，持续 " + segments[i].durationText
        })
    }
    silenceRows = rows
}

八、检测部分完整代码

cpp 复制代码

bool AudioMetricsAnalyzer::detectSilence(const QByteArray &pcm,
                                         const QVariantMap &pcmInfo,
                                         double thresholdDbfs,
                                         int minimumSilenceMs,
                                         QVariantMap *result,
                                         QString *errorText) const
{
    // 静音检测并不要求绝对 0 振幅，而是将窗口 RMS 转为满量程比例后与 dBFS 阈值比较。
    // 静音检测的核心思路：
    // 1. 将 PCM 按固定时间窗口切片，目前窗口为 20ms。
    // 2. 计算每个窗口的 RMS，并换算到满量程比例。
    // 3. 如果窗口 RMS 低于 thresholdDbfs 对应的线性阈值，就认为该窗口是静音。
    // 4. 连续静音窗口达到 minimumSilenceMs 后，才输出为有效静音段。
    // 这样可以避免单个采样点或极短停顿造成误判。
    if (pcm.isEmpty()) {
        if (errorText)
            *errorText = QStringLiteral("No PCM data to analyze.");
        return false;
    }

    const int sampleRate = pcmInfo.value(QStringLiteral("sampleRate")).toInt();
    const int channels = pcmInfo.value(QStringLiteral("channels")).toInt();
    const SampleSpec spec = sampleSpecFromInfo(pcmInfo);
    if (sampleRate <= 0 || channels <= 0 || spec.bytesPerSample <= 0) {
        if (errorText)
            *errorText = QStringLiteral("Invalid PCM format.");
        return false;
    }

    const int frameSize = channels * spec.bytesPerSample;
    if (frameSize <= 0 || pcm.size() % frameSize != 0) {
        if (errorText)
            *errorText = QStringLiteral("PCM size does not match its format.");
        return false;
    }

    const qint64 frameCount = pcm.size() / frameSize;
    if (frameCount <= 0) {
        if (errorText)
            *errorText = QStringLiteral("PCM has no frames.");
        return false;
    }

    // 固定 20ms 作为检测窗口。窗口太大容易漏掉短静音，太小又容易受瞬时波动影响。
    const int windowMs = 20;
    const qint64 windowFrames = std::max<qint64>(1, sampleRate * windowMs / 1000);
    const int minMs = std::max(1, minimumSilenceMs);
    const double fullScale = std::max(std::abs(spec.negativePeak), std::abs(spec.positivePeak));
    const double thresholdLinear = std::pow(10.0, thresholdDbfs / 20.0);

    QVariantList segments;
    bool inSilence = false;
    qint64 silenceStartFrame = 0;
    qint64 totalSilenceFrames = 0;

    // 逐窗口计算 RMS。连续低于阈值的窗口会被合并成一个静音段。
    for (qint64 startFrame = 0; startFrame < frameCount; startFrame += windowFrames) {
        const qint64 endFrame = std::min<qint64>(frameCount, startFrame + windowFrames);
        double sumSquares = 0.0;
        qint64 sampleCount = 0;

        for (qint64 frame = startFrame; frame < endFrame; ++frame) {
            for (int channel = 0; channel < channels; ++channel) {
                const qint64 index = (frame * channels + channel) * spec.bytesPerSample;
                const double value = readSample(pcm.constData() + index, spec);
                sumSquares += value * value;
                ++sampleCount;
            }
        }

        const double rms = sampleCount > 0 ? std::sqrt(sumSquares / static_cast<double>(sampleCount)) : 0.0;
        const double normalized = fullScale > 0.0 ? rms / fullScale : 0.0;
        const bool silent = normalized <= thresholdLinear;

        // 状态机：进入静音时记录起点，离开静音时根据持续时间决定是否输出片段。
        if (silent && !inSilence) {
            inSilence = true;
            silenceStartFrame = startFrame;
        } else if (!silent && inSilence) {
            inSilence = false;
            const qint64 durationFrames = startFrame - silenceStartFrame;
            const qint64 durationMs = durationFrames * 1000 / sampleRate;
            if (durationMs >= minMs) {
                QVariantMap segment;
                segment.insert(QStringLiteral("startMs"), silenceStartFrame * 1000 / sampleRate);
                segment.insert(QStringLiteral("endMs"), startFrame * 1000 / sampleRate);
                segment.insert(QStringLiteral("durationMs"), durationMs);
                segment.insert(QStringLiteral("startText"), timeText(segment.value(QStringLiteral("startMs")).toLongLong()));
                segment.insert(QStringLiteral("endText"), timeText(segment.value(QStringLiteral("endMs")).toLongLong()));
                segment.insert(QStringLiteral("durationText"), timeText(durationMs));
                segments.append(segment);
                totalSilenceFrames += durationFrames;
            }
        }
    }

    // 如果文件在静音中结束，需要在循环后补上最后一个片段。
    if (inSilence) {
        const qint64 durationFrames = frameCount - silenceStartFrame;
        const qint64 durationMs = durationFrames * 1000 / sampleRate;
        if (durationMs >= minMs) {
            QVariantMap segment;
            segment.insert(QStringLiteral("startMs"), silenceStartFrame * 1000 / sampleRate);
            segment.insert(QStringLiteral("endMs"), frameCount * 1000 / sampleRate);
            segment.insert(QStringLiteral("durationMs"), durationMs);
            segment.insert(QStringLiteral("startText"), timeText(segment.value(QStringLiteral("startMs")).toLongLong()));
            segment.insert(QStringLiteral("endText"), timeText(segment.value(QStringLiteral("endMs")).toLongLong()));
            segment.insert(QStringLiteral("durationText"), timeText(durationMs));
            segments.append(segment);
            totalSilenceFrames += durationFrames;
        }
    }

    const qint64 durationMs = frameCount * 1000 / sampleRate;
    const qint64 totalSilenceMs = totalSilenceFrames * 1000 / sampleRate;
    // 输出不仅包含片段列表，也包含总静音占比，便于 UI 给出整体质量判断。
    QVariantMap output;
    output.insert(QStringLiteral("thresholdDbfs"), QStringLiteral("%1 dBFS").arg(QString::number(thresholdDbfs, 'f', 1)));
    output.insert(QStringLiteral("minimumSilenceMs"), minMs);
    output.insert(QStringLiteral("windowMs"), windowMs);
    output.insert(QStringLiteral("durationText"), timeText(durationMs));
    output.insert(QStringLiteral("silenceCount"), segments.size());
    output.insert(QStringLiteral("totalSilenceText"), timeText(totalSilenceMs));
    output.insert(QStringLiteral("silenceRatio"), ratioText(totalSilenceFrames, frameCount));
    output.insert(QStringLiteral("segments"), segments);

    if (result)
        *result = output;

    return true;
}

九、完整检测流程

复制代码

1. 用户选择音频文件
   ↓
2. FFmpeg 解码音频流 → interleaved PCM (QByteArray)
   ↓
3. 用户设置 dBFS 阈值和最短静音时长
   ↓
4. 点击"开始检测"
   ↓
5. PCM 按 20ms 窗口切片
   ↓
6. 逐窗口计算 RMS → 满量程归一化 → dBFS 阈值判定
   ↓
7. 状态机合并连续静音窗口 → 过滤最短时长
   ↓
8. 输出静音段列表 + 统计信息 → QML 展示
