31. OrCAD中怎么批量更新封装库文件?I Cadence Allegro 电子设计 快问快答

大家好。在原理图设计过程中,我们经常需要批量更新工程中已有的器件符号------例如将连接器的引脚外形(Shape)从标准线型(Line)统一改为短类型(Short),以提升图纸的规范性和可读性。如果逐个修改每个器件实例,不仅效率低下,还容易遗漏。OrCAD的【Design Cache】功能提供了高效的解决方案:只需在库文件中完成一次符号修改,再通过【Update Cache】命令,即可将变更同步至工程中所有同类型器件。

本次分享将以修改连接器引脚Shape为例,演示如何批量更新封装库文件。以下是关键步骤总结:

第一步:确认库文件中包含目标符号

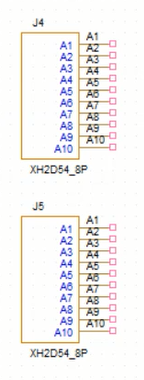

  • 确保工程调用的符号库(如demo.olb)中包含需要修改的器件符号(如XH2D54_8P)。

第二步:修改库文件中的符号

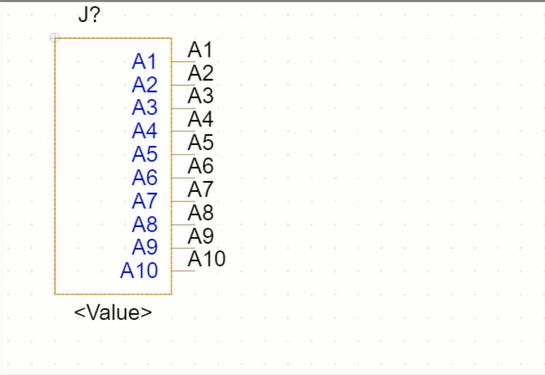

  • 在库文件中双击目标符号,进入符号编辑界面。

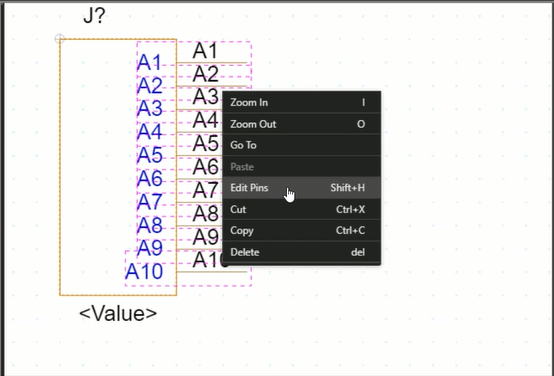

  • 选中需要调整的引脚,右键选择【Edit Pins】。

  • 在【Edit Pins】窗口中,将【Shape】列从原有类型(如Line)修改为目标类型(如Short)。

  • 批量填充技巧:修改一个单元格后,选中该单元格右下角的小方框,向下拖拽至列表底部,即可一次性将全部引脚的Shape属性批量更新。

  • 点击【Apply】→【OK】,保存并关闭符号编辑界面。

第三步:通过Design Cache批量更新

  • 回到原理图工程,在工程管理器中展开【Design Cache】文件夹。

  • 找到对应的符号名称(如XH2D54_8P),右键选择【Update Cache】。

  • 在弹出的确认框中依次点击【Update Cache】→【是(Y)】,确认执行变更。

第四步:验证更新结果

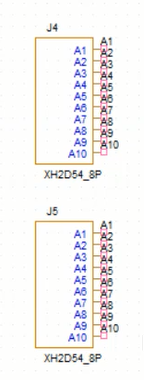

  • 返回原理图,工程中所有调用该符号的器件(如J4、J5)的引脚Shape已统一变更为Short类型。

通过以上四步,即可快速完成封装库文件的批量更新,大幅提升设计维护效率。

**原创简介:**芯巧电子是 Cadence 全球认证培训合作伙伴,是国内领先的电子、电气设计自动化和信息化管理系统方案与服务提供商,客户覆盖半导体、消费电子、通讯、汽车电子、工业自动化、教育科研等众多领域,业务涉及Cadence PCB及仿真全系列软件代理,PCB软件二次开发,电子元器件建库,PCB Layout 服务,PCB 加工装配等,拥有专业的市场销售、软件服务支持和软件定制开发团队。
