在芯片设计领域，工程师们每天面对的是数以千计的设计参数------晶体管尺寸、栅极长度、氧化层厚度、掷杂浓度、工作电压......每一个参数的微小变化，都可能影响芯片的性能、功耗和良率。如何在海量参数中快速找到最优组合？如何用最少的流片次数获得最大的信息量？这正是实验设计（DOE, Design of Experiments）的价值所在。
DOE是一套基于统计学的系统化实验方法，通过科学规划实验方案，以最经济的试验次数揭示多变量对输出结果的影响规律。从1920年费希尔创立实验设计理论至今，DOE已广泛应用于农业、化工、制药、航空航天等领域。而在半导体行业，随着制程节点不断微缩、芯片复杂度指数级增长，DOE正成为芯片设计师不可或缺的"神器"。
一、DOE在芯片设计中的核心作用
芯片设计是一个多变量、强耦合、高成本的复杂系统。传统"单因子轮换法"（OFAT）每次只改变一个参数，不仅实验周期长、成本高，更致命的是无法识别参数之间的交互效应。在先进制程中，一次流片的成本动辄数百万美元，OFAT显然已不合时宜。
DOE在芯片设计中的核心价值体现在四个方面：
筛选关键因子：在数十甚至上百个潜在参数中，快速识别对目标指标（如良率、频率、功耗）影响最显著的少数关键因子，排除无关变量的干扰。
量化交互效应：揭示参数之间的协同或抵抗关系。例如，在CMP（化学机械抛光）工艺中，压力与转速的交互作用对表面平整度的影响，可能远超单个参数的主效应。
构建预测模型：通过实验数据建立输入参数与输出响应之间的数学模型（Y=f(X)），实现"仿真替代实验"，大幅降低流片次数。
定位最优窗口：在海量参数空间中精准定位使响应指标达到最优的参数组合，为工艺窗口的确定提供数据支撑。
业界已有诸多成功案例：某半导体企业通过中心复合设计（CCD）优化刻蚀工艺参数，将芯片良率从72%提升至89%；某封装厂利用DOE筛选出模具温度、压焊压力和超声功率三个关键因子，使产品不良率下降超过60%。

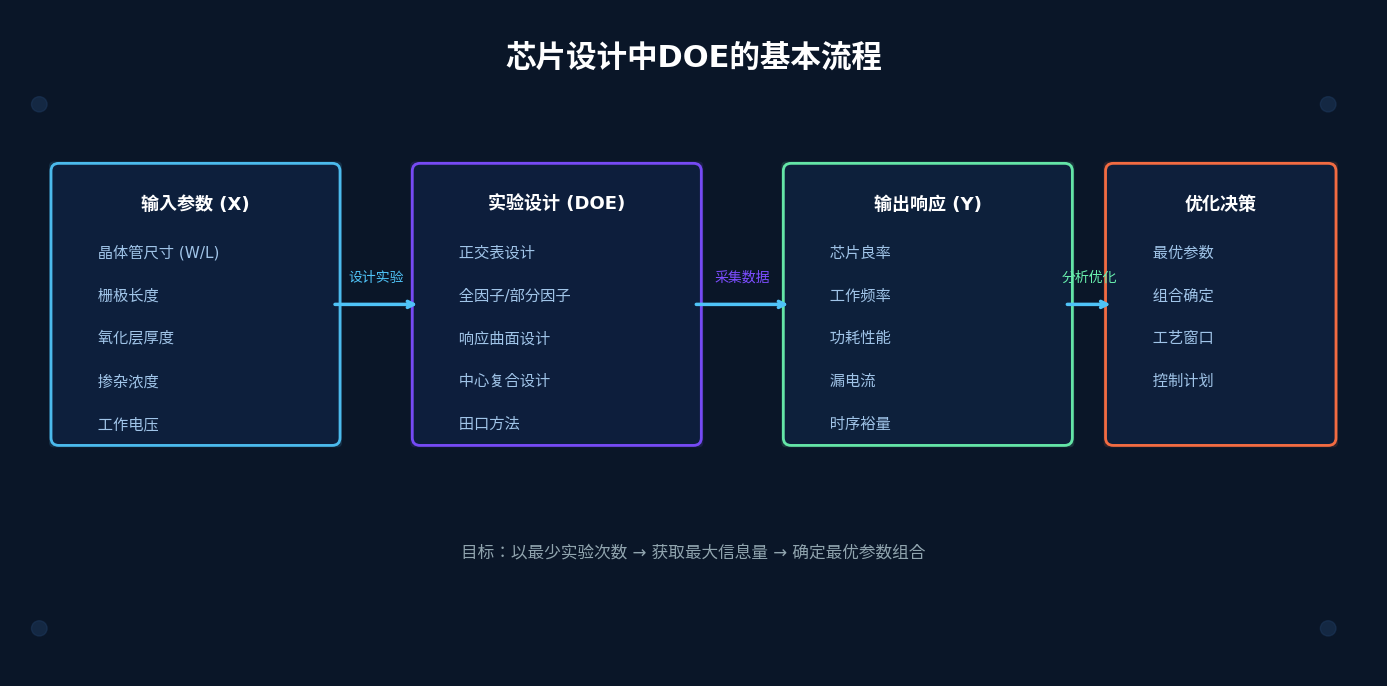

二、芯片设计DOE的实施流程
DOE的实施并非一蹒而就，而是遵循一套严谨的步骤化流程。对于芯片设计而言，典型的DOE实施可分为六个阶段：
１. 明确目标与响应变量
首先需清晰定义优化目标，例如"将SRAM读出速度提升至1.2GHz以上"或"将漏电流降低20%"。响应变量（Y）应可量化、可测量，且与研究目标直接相关。
２. 筛选输入因子
通过因果矩阵（C&E）、FMEA等工具，结合工程师经验，列出所有可能影响响应的输入因子（X）。在芯片设计中，这些因子可能包括工艺参数（温度、压力、时间）、器件参数（栅长、氧化层厚度、掷杂浓度）或设计参数（电压、频率、布局策略）。
３. 选择实验设计类型
根据因子数量和实验目的选择合适的设计类型。因子较多时采用筛选设计（如Plackett-Burman），因子较少时采用全因子或响应曲面设计。
４. 执行实验与数据采集
严格按照设计方案执行实验，实验可以是实际流片、TCAD仿真或SPICE电路仿真。需遵循随机化原则，减少系统性误差。
５. 统计分析与模型构建

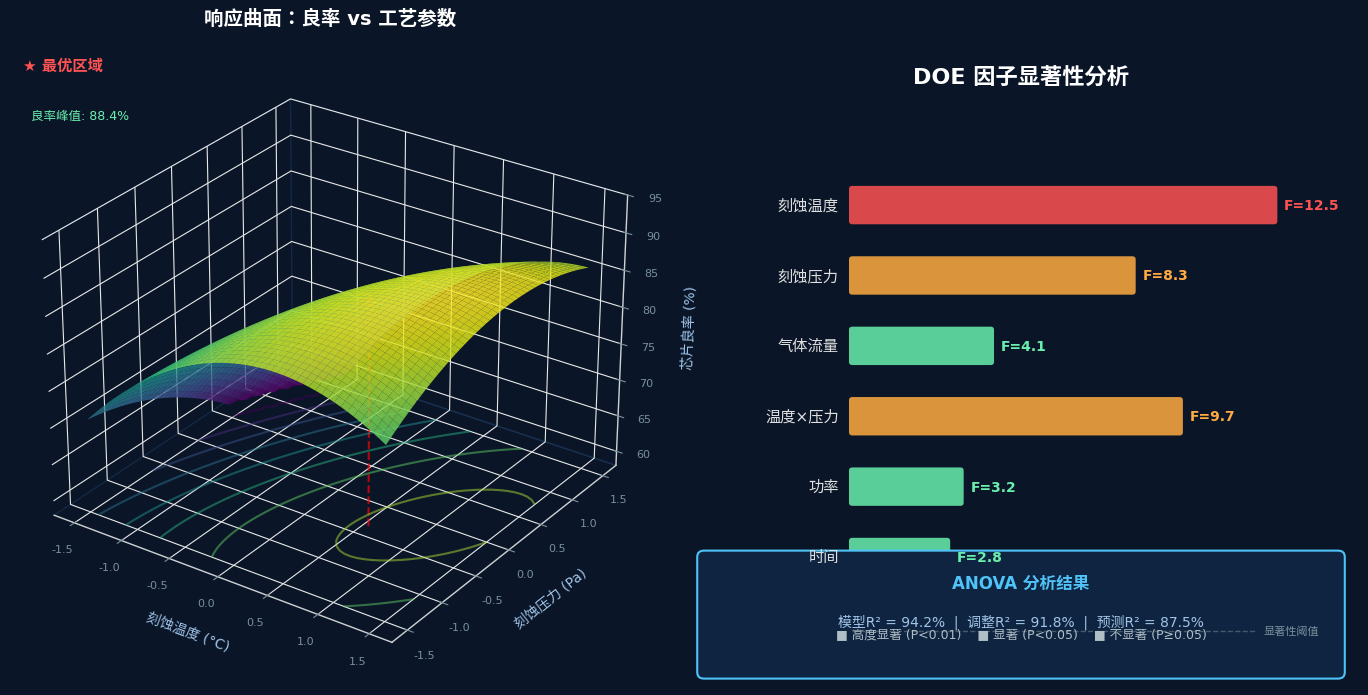

运用方差分析（ANOVA）判断因子显著性，通过回归分析建立Y=f(X)的预测模型，绘制主效应图和交互作用图。
６. 验证与固化
在最优参数组合下进行验证实验，确认模型预测精度。最终将最优参数纳入控制计划，通过SPC等手段持续监控。

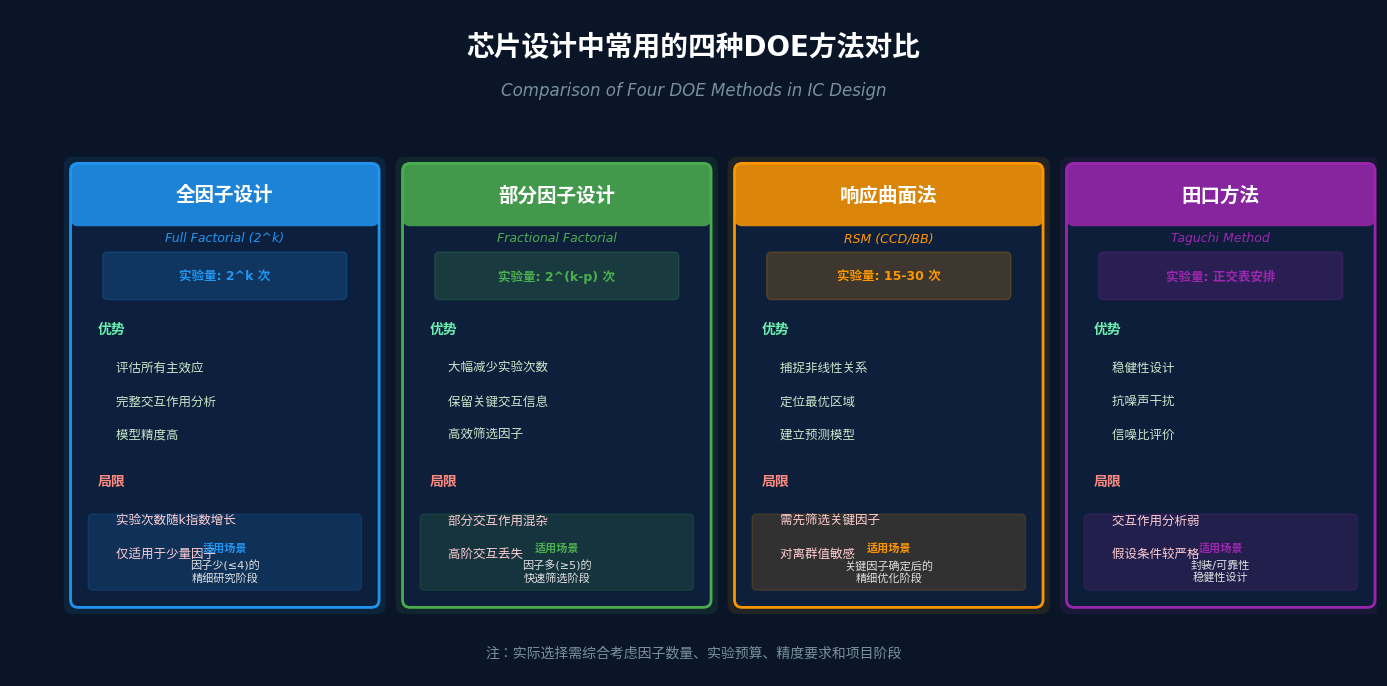

三、芯片设计常用的DOE方法
针对不同阶段的优化需求，芯片设计中常用的DOE方法主要有以下几种：
全因子设计（2^k）
考察所有因子的全部水平组合，能够完整评估主效应和所有交互作用。适用于因子数量较少（不超过4个）的精细研究阶段。例如，研究栅极长度、氧化层厚度和阈值电压注入剂量对器件阈值电压的影响，2^3全因子设计仅需8组实验。
部分因子设计（2^k-p）
全因子设计的精简版，通过牺牲高阶交互作用的估计，将实验次数削减至全因子的1/2、1/4甚至更少。当因子数量较多（5个以上）时，这是最高效的筛选工具。
响应曲面法（RSM）
在筛选出关键因子的基础上，通过引入中心点和星号点，构建二阶多项式模型来拟合参数与响应之间的非线性关系。中心复合设计（CCD）和Box-Behnken设计是RSM中最常用的两种布局，广泛用于工艺优化和良率提升。
田口方法
由日本质量管理大师田口玄一创立，核心思想是"让系统对噪声因素不敏感，对信号因素敏感"。通过正交表安排实验，以信噪比（S/N）为评价指标，在优化性能的同时提升工艺的稳健性。在芯片封装和可靠性设计中应用广泛。
四、实施DOE的注意事项与常见误区
DOE是强大的工具，但若使用不当，也可能导致错误结论。以下是在芯片设计中实施DOE时需特别注意的事项：
因子水平设置要合理：水平范围过窄可能掩盖真实效应，过宽则可能引入非线性干扰。建议以现行工艺值为中心，取控制范围的最大值和最小值作为高低水平。
切勿忽视交互作用：在先进制程中，参数间的交互效应往往比主效应更显著。忽略交互作用会导致模型失真，最优解定位偏差。
仿真与实验相结合：在流片成本极高的芯片设计中，应充分利用TCAD仿真和电路仿真开展"虚拟DOE"，用仿真替代部分物理实验，仅在关键验证节点进行实际流片。
区分统计显著与工程显著：P值小于0.05仅表示统计上显著，不代表工程上有实际价值。例如，某项优化仅使良率提升0.1%，统计上显著但工程意义有限。
预留迭代优化空间：DOE很少一次到位。建议首轮实验投入不超过总预算的25%，根据分析结果迭代优化，逐步逼近最优解。
团队协作是关键：DOE的成功实施需要设计、工艺、测试等多部门协同。管理层应提供资源支持，建立跨部门的数据共享机制。
结语
著名统计学家乔治·博克斯曾说："如果能使我们的工程师开始学习运行一个简单的实验，将会极大地刺激他们的胃口。哪怕这是他们唯一掌握的数据驱动的方法，也将极大提升实验的效率、创新的速率以及整个国家的竞争力。"在芯片设计这个知识密集、资本密集的行业中，DOE正是这样一种数据驱动的核心方法论。
从28nm到3nm，从平面工艺到FinFET、GAA，芯片设计的复杂度在不断攀升。面对海量参数和天量流片成本，靠经验猜测和盲目试错的时代已经过去。掌握DOE，就是掌握了一把打开参数优化之门的钥匙，让芯片设计从"艺术"走向"科学"。对于每一位芯片工程师而言，DOE早已不是选修课，而是必修课。
