STM32 可移植教程 01：VSCode 环境搭建 + 点亮 LED（实战篇）

很多人学 STM32，第一个门槛不是 C 语言，也不是 GPIO，而是开发环境。

你用 Keil 写过几篇教程之后，应该已经感觉到：Keil 的编辑器确实不太顺手。代码补全基本没有，跳转定义经常失效，界面风格还停留在十几年前。写几十行代码还行，写几百行就开始难受了。

那能不能用 VSCode 来写 STM32？能。

而且不只是写代码------VSCode 可以负责编辑、编译、下载、调试一整套流程。Keil 退回到只管"编译和下载"的角色，现在连这两个角色都可以交给更现代的工具链：

text 复制代码

CubeMX（配引脚、生成 Makefile 工程）
  → VSCode（写代码）
    → arm-none-eabi-gcc（编译）
      → OpenOCD（下载、调试）

这篇教程就做一件事：把上面这条工具链从头到尾跑通，并且让你亲手点亮一个 LED。 环境配置和 GPIO 点灯合并成一篇，因为在 VSCode 工具链里，最好的验证方式就是直接跑一个完整的外设工程。

环境通了，LED 闪了，后面蜂鸣器、按键、串口、定时器全都顺了。

还有一个更重要的原因促使我换掉 Keil：手敲代码。

学 STM32，复制粘贴跑通的代码，和一行一行自己敲出来的代码，学到的东西差很远。敲错、报错、排查、修正------这个循环才是真正在学。但 Keil 的编辑器太简陋了，没有像样的代码补全，跳转定义经常失效，在这种环境下逼自己手敲代码，不是锻炼，是折磨。

VSCode 就不一样。IntelliSense 在你敲 HAL_GPIO_ 的时候自动弹出候选，Ctrl+点击直接跳到函数定义，红色波浪线在你编译之前就告诉你哪里写错了。手敲代码从一个痛苦的过程变成了一件顺手的事------你仍然在逐行思考每一行在干什么，但编辑器在帮你省掉那些没有学习价值的机械动作。

所以本系列教程有一个不同于大多数教程的习惯：代码会完整展示在文章里，但不会提供现成的 .c/.h 文件让你直接下载复制。你要对着文章一行一行敲。VSCode 会让你敲得很顺。

本篇目标

看完并照着做完这一篇，你至少要完成这几件事：

安装 ARM GCC 编译器（arm-none-eabi-gcc）；
安装 OpenOCD（用于 ST-Link 下载和调试）；
安装 GNU Make（构建工具）；
安装 VS Code 和必备扩展；
用 CubeMX 创建一个 Makefile 工程；
学会 VSCode 的三个工程配置文件（tasks.json、launch.json、c_cpp_properties.json）；
在 VSCode 里一键编译；

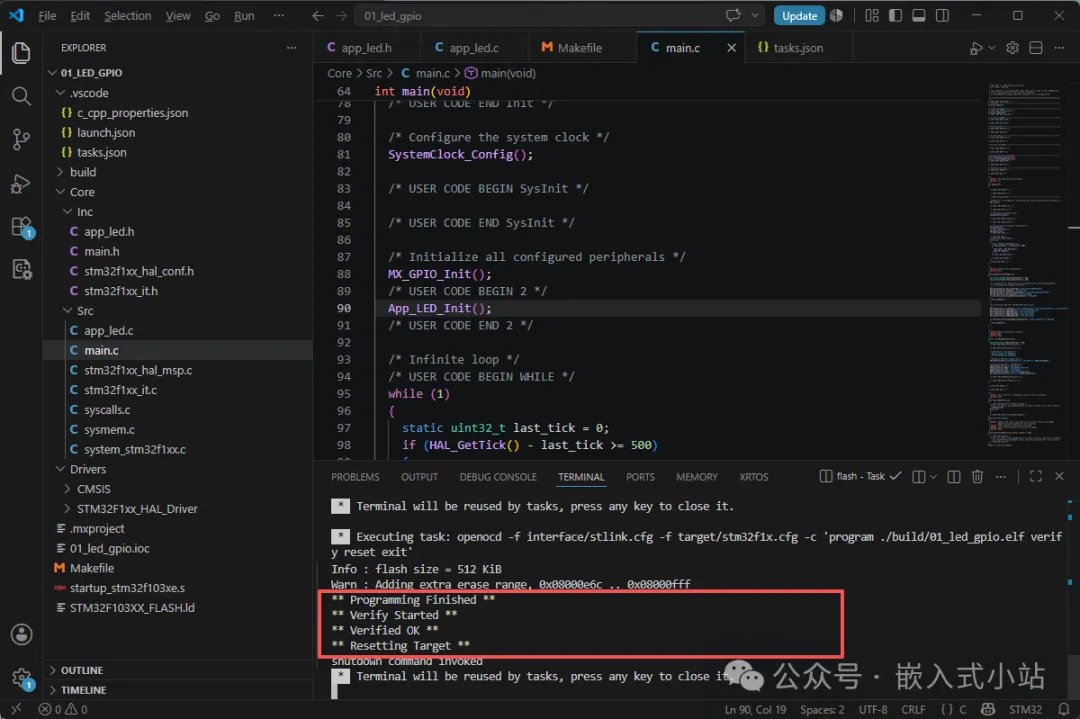

用 OpenOCD 下载程序到开发板；
让一个 LED 每 500 ms 闪烁一次。

本篇的跑通标准很简单：

text 复制代码

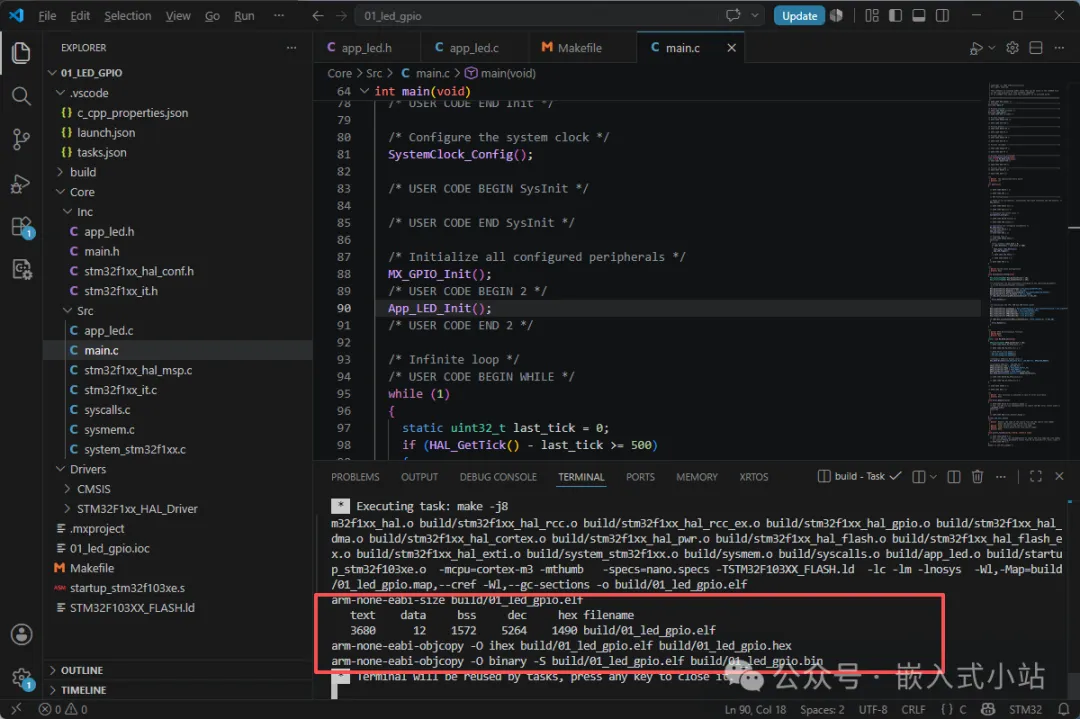

VSCode 里按 Ctrl+Shift+B 编译成功
终端里执行 make flash 下载成功
开发板上的 LED 以 500 ms 间隔稳定闪烁

准备工作

你需要准备这些东西：

项目	说明
电脑	Windows 10 / Windows 11
开发板	任意 STM32 开发板，只要板上有 LED 或你外接一个 LED
下载器	ST-LINK/V2 或板载 ST-LINK
USB 线	一定要是数据线，不要只用充电线
软件	下面工具安装部分会逐个下载安装
原理图	最好能找到开发板 LED 那一小块原理图

为了让教程可移植，我不会把步骤死绑在某一块开发板上。

你手上可以是 STM32F103C8T6 最小系统板、STM32F407 开发板、Nucleo 板、或者公司自己的 STM32 板子。本文以 STM32F103ZET6 做演示，但凡是和具体芯片、具体板子有关的地方，我都会提醒你应该改哪里。

先说清楚：这些工具分别干什么

从 Keil 切到 VSCode 之后，原来 Keil 一个软件做的事情，现在分给了四个工具。新手最容易困惑的就是"为什么装这么多东西"。

可以这样理解：

工具	原来 Keil 里对应什么	干什么
CubeMX	Keil 里也能配引脚但不好用	图形化配置芯片引脚、时钟、外设，生成初始化代码和 Makefile
arm-none-eabi-gcc	ARMCC 编译器（Keil 内置）	把 C 代码编译成 ARM 机器码
OpenOCD	Keil 内置的 ST-Link Debugger	通过 ST-Link 把程序下载到芯片，以及调试
GNU Make	Keil 的工程管理和构建系统	按照 Makefile 规则调用编译器，管理编译顺序
VS Code	Keil 编辑器	写代码、代码补全、跳转定义、集成终端

一句话记住：

CubeMX 负责把工程搭起来，VSCode 负责写代码，ARM GCC 负责编译，OpenOCD 负责下载。

第一步：安装 ARM GNU Toolchain

ARM GNU Toolchain 是 ARM 官方维护的开源编译器套件，核心就是 arm-none-eabi-gcc。

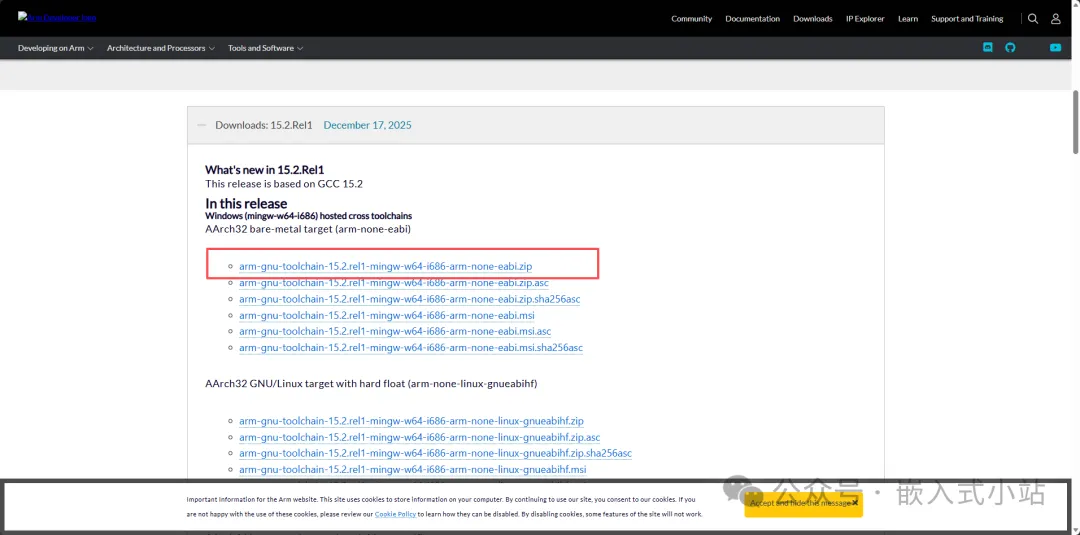

下载入口：

text 复制代码

https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads

在页面里找到 Windows 版本，一般文件名类似：

text 复制代码

arm-gnu-toolchain-13.3.rel1-mingw-w64-i686-arm-none-eabi.exe

安装时注意两项：

安装路径不要带中文、空格和特殊符号，推荐类似 C:\arm-gnu-toolchain 或 D:\Embedded\Tools\arm-gnu-toolchain。
安装到最后一步时，一定要勾选 "Add path to environment variable" 。这样装完后在终端里直接敲 arm-none-eabi-gcc 就能用。

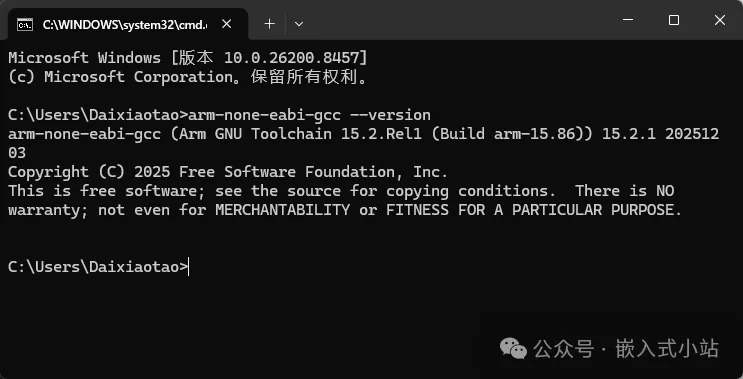

装完之后验证一下。打开终端（Win+R 输入 cmd，或者 PowerShell），输入：

bash 复制代码

arm-none-eabi-gcc --version

如果看到类似下面的输出，说明装好了：

text 复制代码

arm-none-eabi-gcc.exe (Arm GNU Toolchain 15.2.Rel1 (Build arm-15.86)) 15.2.1 20251203

如果提示 'arm-none-eabi-gcc' is not recognized，说明 PATH 没生效。两个可能原因：安装时没勾选"Add to PATH"，或者安装后没有重新打开终端。先去检查系统环境变量里有没有 <安装路径>\bin，没有的话手动加上，然后重新打开终端。

第二步：安装 OpenOCD

OpenOCD（Open On-Chip Debugger）是开源调试工具，通过 ST-Link 和芯片通信，负责下载程序和调试。

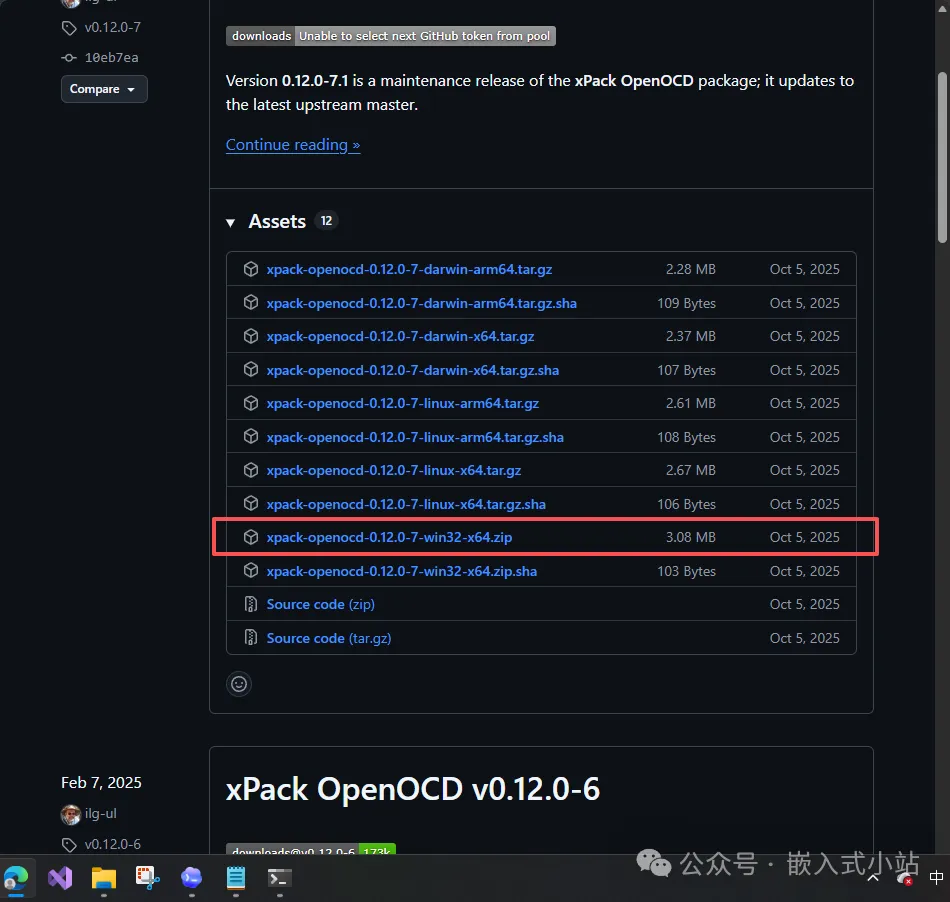

下载入口（xpack 预编译版，免安装）：

text 复制代码

https://github.com/xpack-dev-tools/openocd-xpack/releases

找到最新的 Windows 版本，一般文件名类似：

text 复制代码

xpack-openocd-0.12.0-3-win32-x64.zip

下载后解压到一个固定目录，比如 C:\openocd 或 D:\Embedded\Tools\openocd。

然后把 <解压目录>\bin 加入系统 PATH。例如如果你解压到 D:\Embedded\Tools\openocd\xpack-openocd-0.12.0-6-win32-x64\xpack-openocd-0.12.0-6，就要把它的 bin 子目录加到 PATH。

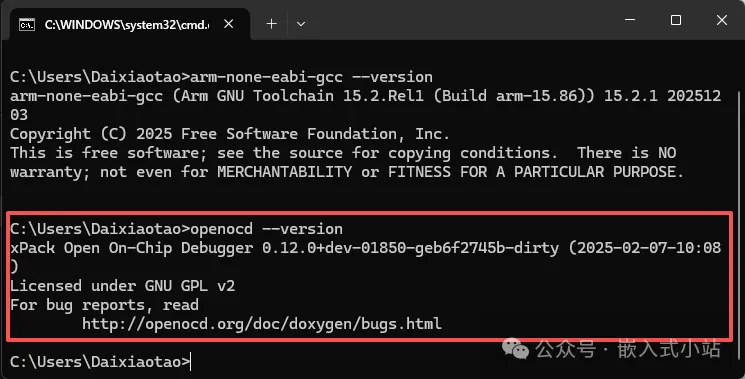

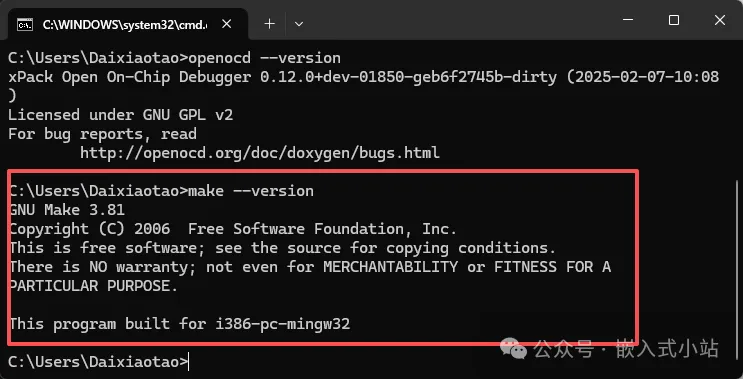

装完之后验证：

bash 复制代码

openocd --version

期望看到类似：

text 复制代码

xPack Open On-Chip Debugger 0.12.0+dev-01850-geb6f2745b-dirty (2025-02-07-10:08)

第三步：安装 GNU Make

Make 是构建工具，负责按照 CubeMX 生成的 Makefile 来调用编译器。

如果你的系统已经有 make（可以试试 make --version），就不用再装。没有的话：

方案一（推荐）：用 winget 安装。

bash 复制代码

winget install GnuWin32.Make

方案二：去 https://gnuwin32.sourceforge.net/packages/make.htm 下载安装包。

装完后把 C:\Program Files (x86)\GnuWin32\bin 加入 PATH。

验证：

bash 复制代码

make --version

期望看到类似：

text 复制代码

GNU Make 3.81

给不喜欢折腾 PATH 的读者

如果你不想手动加 PATH，也可以把这三个工具的 bin 目录路径记下来，后续在 VSCode 的 tasks.json 里用绝对路径。但长期来看，加到 PATH 里是最省事的。

第四步：安装 VS Code 和必备扩展

VS Code 下载入口：

text 复制代码

https://code.visualstudio.com/

安装时记得勾选 "Add to PATH" ，这样在终端里可以直接敲 code 打开 VSCode。

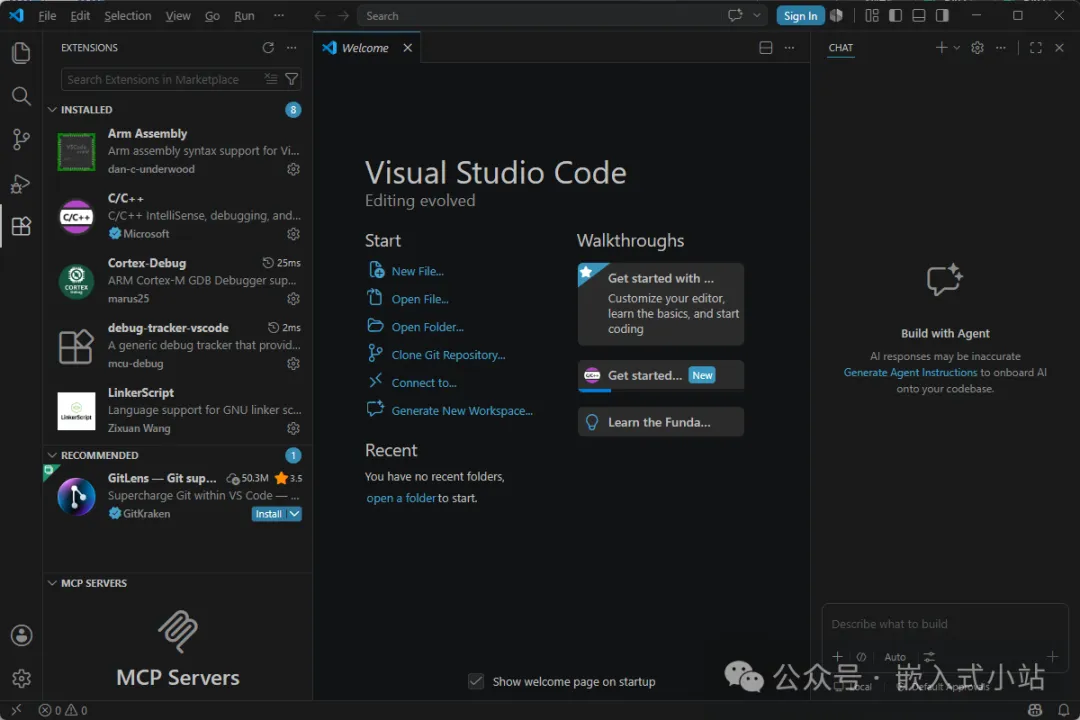

装完后打开 VSCode，点左侧的扩展图标（或者按 Ctrl+Shift+X），搜索并安装以下 4 个扩展：

扩展名	作者	用途
C/C++	Microsoft	代码补全、语法高亮、跳转定义、IntelliSense
Cortex-Debug	marus25	调试 STM32、查看寄存器和变量
ARM Assembly	dan-c-underwood	ARM 汇编语法高亮（看 startup 文件用）
LinkerScript	Zixuan Wang	链接脚本（.ld 文件）语法高亮

不装 Cortex-Debug 也能编译和下载，但后面调试时你会需要它。建议一次装齐。

验证 VSCode 安装：在终端里输入：

bash 复制代码

code --version

期望看到：

text 复制代码

1.xx.x

第五步：三个工具都装好的自检清单

在继续之前，请确认这四条命令在终端里都能正常输出（不是报错）：

bash 复制代码

arm-none-eabi-gcc --version
openocd --version
make --version
code --version

四条都通了，说明工具链已就绪。我们开始创建第一个工程。

第六步：用 CubeMX 创建 Makefile 工程

现在我们用 CubeMX 创建一个 LED 点灯工程。和以前 Keil 版教程最大的区别只有一步：Toolchain 选 Makefile 而不是 MDK-ARM。

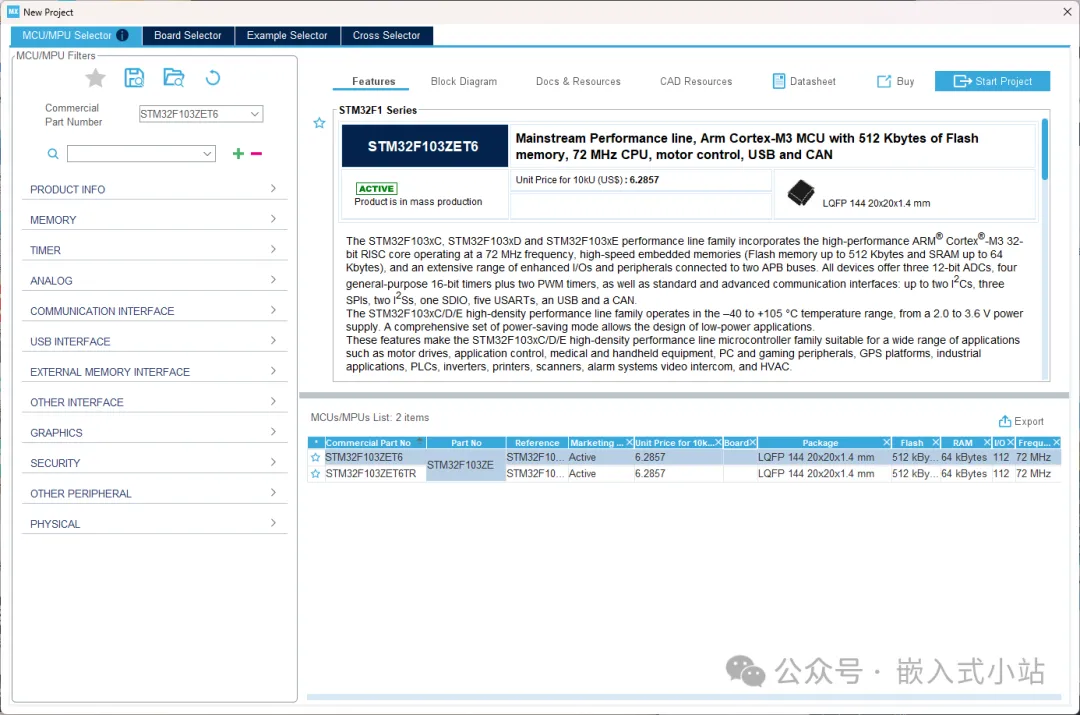

6.1 新建工程，选芯片

打开 STM32CubeMX，点击：

text 复制代码

File → New Project

在芯片选择页面输入你的芯片型号。我演示用的是 STM32F103ZET6，你手上是什么芯片就搜什么。

双击芯片型号，进入配置界面。

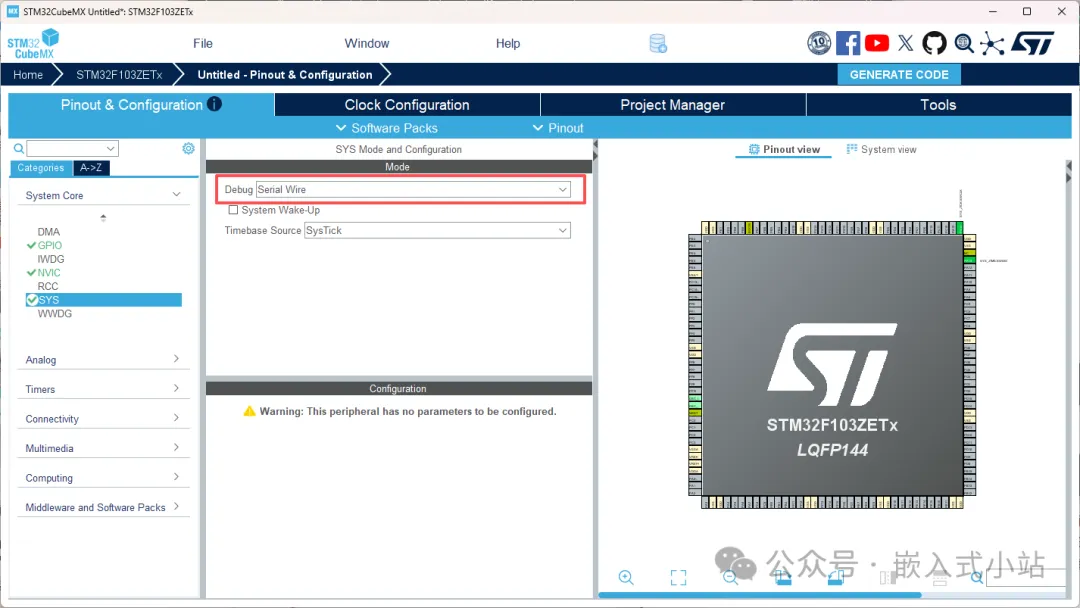

6.2 配置调试接口（非常重要）

在左侧找到：

text 复制代码

System Core → SYS

把 Debug 设置为：

text 复制代码

Serial Wire

为什么必须做这一步： 如果你忘了开 Serial Wire，后面程序可能会把 SWD 调试引脚（PA13/PA14）当普通 GPIO 用了。一旦下载进去，ST-Link 就再也连不上芯片了，只能靠 BOOT0 拉高来恢复。这是新手最常见的"一次性连接"事故。

6.3 配置 LED 引脚为 GPIO 输出

在右侧芯片引脚图上，找到你开发板的 LED 引脚。我的演示板 LED 接在 PB5，你可以根据你的原理图选择。

点击该引脚，在弹出的功能列表中选择：

text 复制代码

GPIO_Output

然后在引脚上右键，选择 Enter User Label，输入：

text 复制代码

LED

为什么设置 User Label： User Label 会给引脚起一个有意义的名字。CubeMX 生成代码时，会在 main.h 里自动生成 LED_GPIO_Port 和 LED_Pin 两个宏。你的应用代码里直接用 LED_GPIO_Port 和 LED_Pin，不用记 GPIOB 和 GPIO_PIN_5。换了板子，只要在 CubeMX 里重新给新引脚设置 User Label = LED，代码不用改。

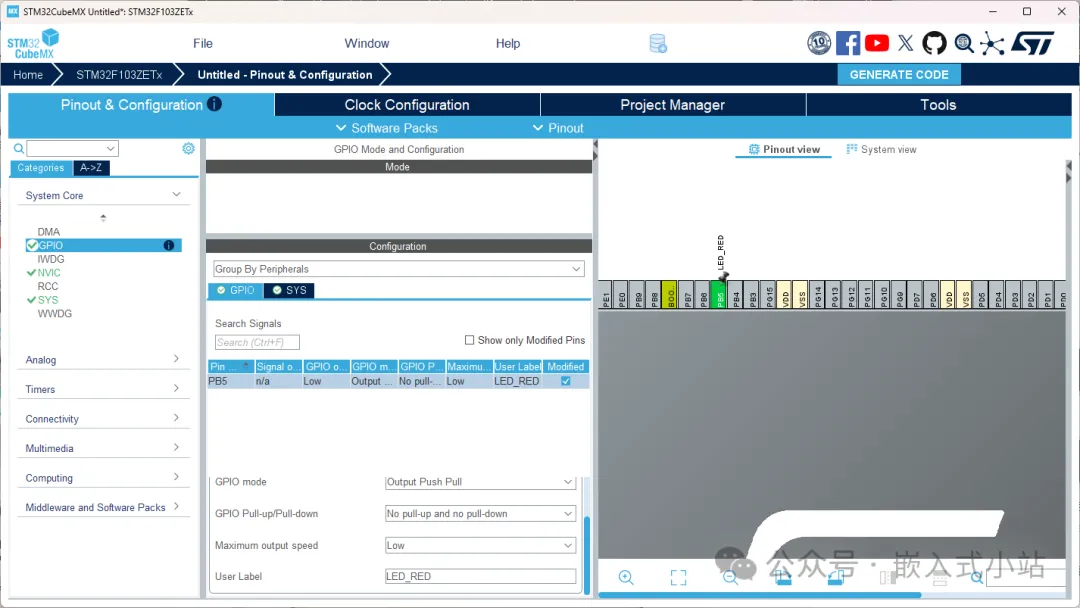

6.4 配置 GPIO 输出参数

在左侧找到：

text 复制代码

System Core → GPIO

找到你刚才配置的 LED 引脚，确认以下参数：

参数	值	为什么
GPIO output level	Low	初始化时 LED 默认熄灭
GPIO mode	Output Push Pull	推挽输出，能提供足够的驱动电流
GPIO Pull-up/Pull-down	No pull-up and no pull-down	LED 电路已经确定了电平，不需要上下拉
Maximum output speed	Low	点灯不需要高速翻转，Low 就够了

6.5 时钟配置

新手阶段先不折腾时钟。CubeMX 默认用 HSI（内部高速 RC 振荡器，8 MHz），点灯绰绰有余。

后面做串口、定时器、ADC 等对时钟精度有要求的外设时，我们再去配置 HSE 和 PLL。

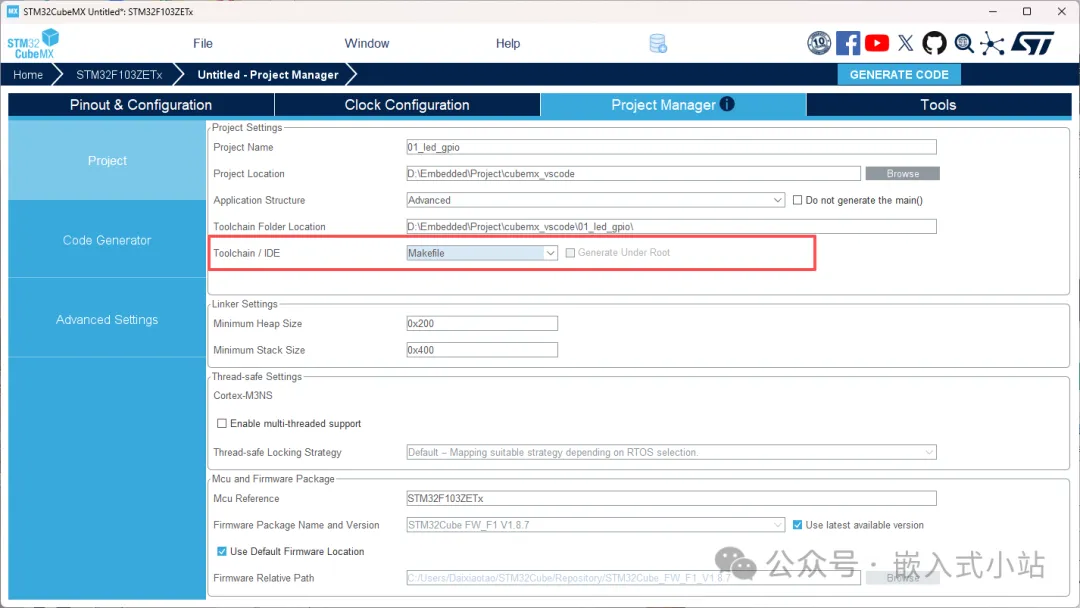

6.6 工程管理器配置（关键步骤）

切换到：

text 复制代码

Project Manager

填写以下内容：

选项	值	说明
Project Name	`01_led_gpio`	工程名，见名知义
Project Location	你的工程根目录，比如 `D:\STM32_Project`	建议一个固定目录
Toolchain / IDE	Makefile	这是和 Keil 版教程唯一不同的地方！
其他选项	保持默认	不用改

为什么选 Makefile 而不是 MDK-ARM： CubeMX 选择 Makefile 后，会生成一个 GNU Make 格式的 Makefile，这个 Makefile 可以被 ARM GCC 编译器直接使用。VSCode 的 tasks.json 通过调用 make 来编译，整套流程都基于这个 Makefile。

然后点击右上角：

text 复制代码

GENERATE CODE

生成成功后，你的工程目录应该是这样：

text 复制代码

01_led_gpio/
├── Core/
│   ├── Inc/
│   │   └── main.h              # 包含 LED_GPIO_Port 和 LED_Pin 宏
│   └── Src/
│       ├── main.c              # 主程序
│       ├── stm32f1xx_hal_msp.c # HAL 底层初始化
│       ├── stm32f1xx_it.c      # 中断服务函数
│       └── system_stm32f1xx.c  # 系统时钟初始化
├── Drivers/
│   ├── CMSIS/                  # ARM Cortex-M 内核文件
│   └── STM32F1xx_HAL_Driver/   # STM32 HAL 库
├── Makefile                    # 构建规则（自动生成）
├── STM32F103ZETx_FLASH.ld     # 链接脚本（自动生成）
└── 01_led_gpio.ioc            # CubeMX 工程文件

第七步：VSCode 打开工程，配置三个 JSON 文件

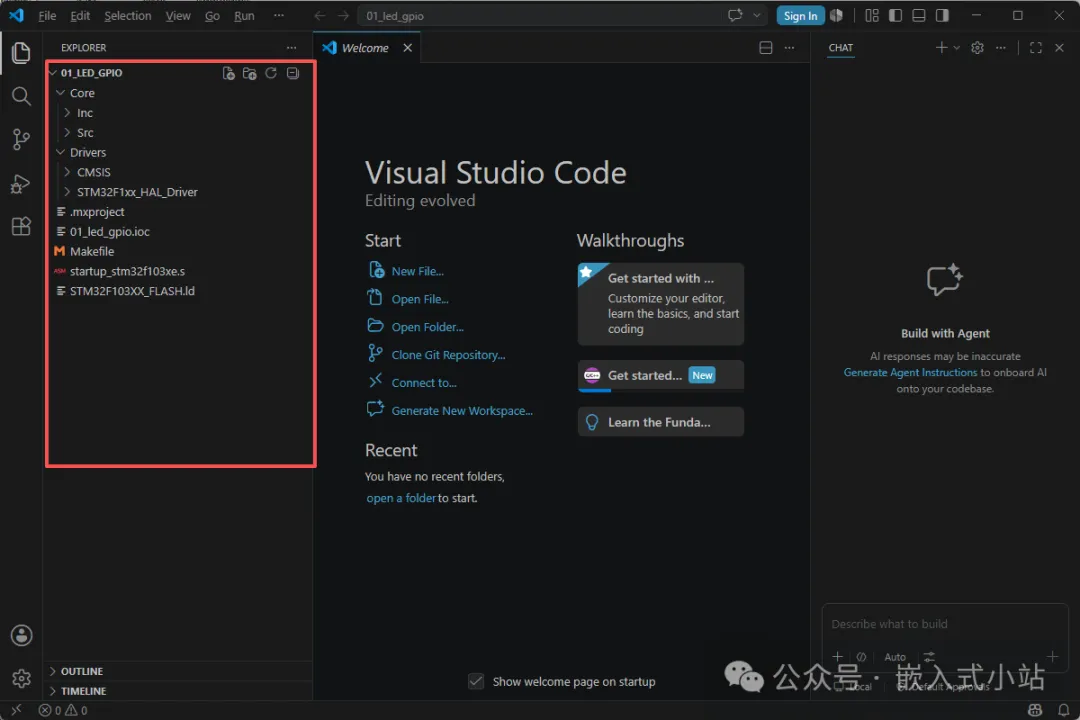

现在用 VSCode 打开刚才生成的工程目录。

在终端里进入工程目录，执行：

bash 复制代码

code D:\STM32_Project\01_led_gpio

或者在 VSCode 里：File → Open Folder，选择 01_led_gpio 目录。

工程打开后，我们要在 .vscode 目录下创建三个配置文件。这三个文件是 VSCode 管理工程的核心。

先说说这三个文件的关系：

文件	干什么	什么时候用
`tasks.json`	定义任务：编译（make）、清理（make clean）等	按 `Ctrl+Shift+B` 编译时
`launch.json`	定义调试配置：用什么调试器、下载什么文件	按 `F5` 开始调试时
`c_cpp_properties.json`	告诉 IntelliSense 去哪找头文件、用哪个编译器	写代码时（代码补全、跳转）

按 Ctrl+Shift+P，输入 task，选择 Tasks: Configure Default Build Task ，然后选 Create tasks.json file from template → Others 。这会创建 .vscode/tasks.json。

把下面的内容替换进去：

json 复制代码

{
    "version": "2.0.0",
    "tasks": [
        {
            "label": "build",
            "type": "shell",
            "command": "make",
            "args": [
                "-j8"
            ],
            "group": {
                "kind": "build",
                "isDefault": true
            },
            "problemMatcher": {
                "owner": "cpp",
                "fileLocation": [
                    "relative",
                    "${workspaceFolder}"
                ],
                "pattern": {
                    "regexp": "^(.*):(\\d+):(\\d+):\\s+(warning|error):\\s+(.*)$",
                    "file": 1,
                    "line": 2,
                    "column": 3,
                    "severity": 4,
                    "message": 5
                }
            }
        },
        {
            "label": "clean",
            "type": "shell",
            "command": "make",
            "args": [
                "clean"
            ]
        },
        {
            "label": "flash",
            "type": "shell",
            "command": "openocd",
            "args": [
                "-f", "interface/stlink.cfg",
                "-f", "target/stm32f1x.cfg",
                "-c", "program ${workspaceFolder}/build/${workspaceFolderBasename}.elf verify reset exit"
            ]
        }
    ]
}

每段干什么用：

build 任务 ：执行 make -j8。-j8 表示同时用 8 个线程编译，大大加快编译速度。isDefault: true 意味着按 Ctrl+Shift+B 时直接执行这个任务。
problemMatcher：用正则匹配 ARM GCC 的错误/警告输出格式，这样编译出错时，VSCode 的 Problems 面板里会列出错误，点击能直接跳到对应行。
clean 任务 ：执行 make clean，清理编译产物。如果你想从头完整重新编译，先 clean 再 build。
flash 任务 ：用 OpenOCD 通过 ST-Link 把编译好的程序下载到芯片。stm32f1x.cfg 是 STM32F1 系列的配置文件，如果你的芯片是 STM32F4，要改成 stm32f4x.cfg；如果是 STM32G4，要改成 stm32g4x.cfg。

如果你的芯片不是 STM32F1 系列 ，flask 任务里的 target/stm32f1x.cfg 要换成你对应系列的配置文件。常见的有：

STM32F0 → stm32f0x.cfg

STM32F1 → stm32f1x.cfg

STM32F4 → stm32f4x.cfg

STM32F7 → stm32f7x.cfg

STM32G0 → stm32g0x.cfg

STM32G4 → stm32g4x.cfg

STM32L4 → stm32l4x.cfg

然后创建调试配置。点击左侧调试图标（虫子图标），点击 create a launch.json file ，选择 Cortex Debug。把下面的内容替换进去：

json 复制代码

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Debug (OpenOCD)",
            "cwd": "${workspaceFolder}",
            "executable": "${workspaceFolder}/build/${workspaceFolderBasename}.elf",
            "type": "cortex-debug",
            "request": "launch",
            "servertype": "openocd",
            "device": "STM32F103ZE",
            "configFiles": [
                "interface/stlink.cfg",
                "target/stm32f1x.cfg"
            ],
            "svdFile": "",
            "preLaunchTask": "build",
            "runToEntryPoint": "main"
        }
    ]
}

每段干什么用：

name：调试配置的名称，在 VSCode 调试面板的下拉菜单里显示。
executable ：指向编译生成的 .elf 文件。CubeMX 生成的 Makefile 会把编译产物放在 build/ 目录下，文件名和工程名一致。
type: cortex-debug：使用 Cortex-Debug 扩展作为调试器。
servertype: openocd：调试后端用 OpenOCD。
device: STM32F103ZE ：告诉 Cortex-Debug 目标芯片型号。这个要改成你自己的芯片型号 ，比如 STM32F103C8、STM32F407ZG、STM32G431RB。
configFiles：OpenOCD 的配置文件，和 tasks.json 里的 flash 任务一致。

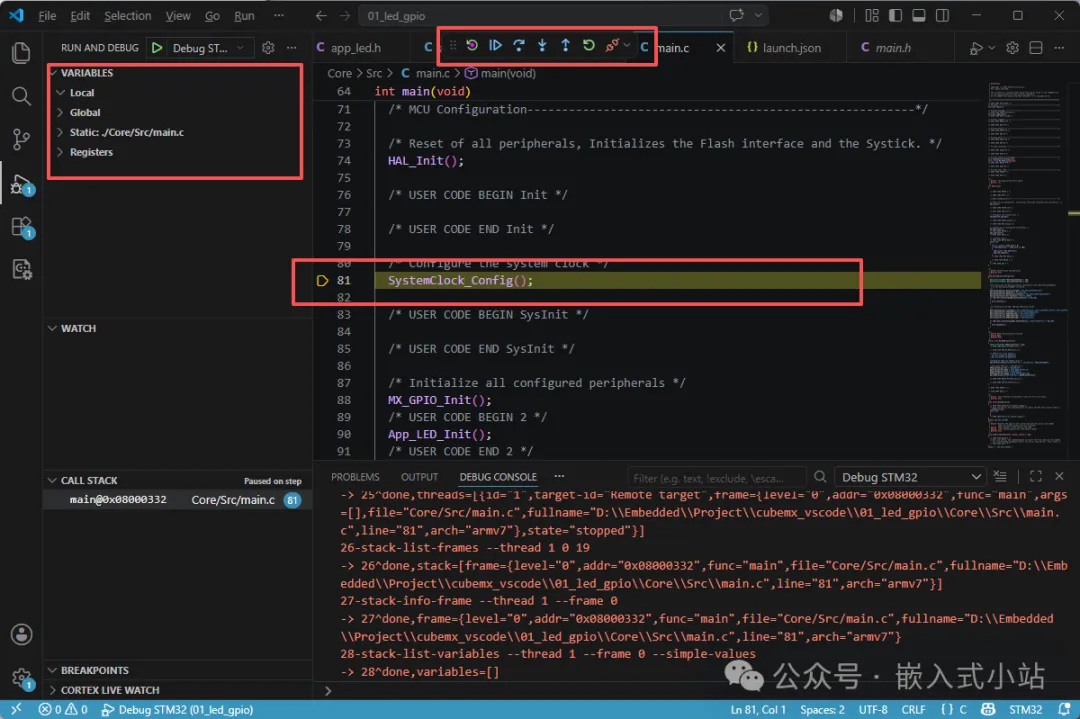

preLaunchTask: build：每次按 F5 开始调试前，先自动执行 build 任务编译一次。
runToEntryPoint: main ：下载后自动运行到 main() 函数入口处暂停。
svdFile：先留空。SVD 文件能让 Cortex-Debug 显示外设寄存器，后面可以配置。

最后创建 IntelliSense 配置文件。按 Ctrl+Shift+P，输入 c/c++，选择 C/C++: Edit Configurations (JSON)。把下面的内容替换进去：

json 复制代码

{
    "configurations": [
        {
            "name": "STM32",
            "includePath": [
                "${workspaceFolder}/Core/Inc",
                "${workspaceFolder}/Drivers/CMSIS/Device/ST/STM32F1xx/Include",
                "${workspaceFolder}/Drivers/CMSIS/Include",
                "${workspaceFolder}/Drivers/STM32F1xx_HAL_Driver/Inc",
                "${workspaceFolder}/Drivers/STM32F1xx_HAL_Driver/Inc/Legacy"
            ],
            "defines": [
                "STM32F103xE",
                "USE_HAL_DRIVER"
            ],
            "compilerPath": "arm-none-eabi-gcc",
            "intelliSenseMode": "gcc-arm",
            "cStandard": "c11"
        }
    ],
    "version": 4
}

每段干什么用：

includePath ：告诉 IntelliSense 去哪里找头文件。这样你写代码时 #include "app_led.h" 能找到文件，Ctrl+点击 能跳转。如果你用的是其他芯片系列（如 STM32F4），要把路径里的 STM32F1xx 改成 STM32F4xx。
defines ：预定义宏，和 Makefile 里的一致。STM32F103xE 要根据你的芯片型号改------比如 F103C8 是 STM32F103xB，F407ZG 是 STM32F407xx。这个值可以在 CubeMX 生成代码时看到，或在 Makefile 里搜索 -DSTM32F。
compilerPath ：编译器路径。如果你已经把 arm-none-eabi-gcc 加入了 PATH，这里写名字就行。如果 PATH 没生效，要写完整路径，比如 D:/Embedded/Tools/arm-gnu-toolchain/bin/arm-none-eabi-gcc.exe。
intelliSenseMode: gcc-arm：告诉 IntelliSense 按 ARM GCC 的语法规则来检查代码。

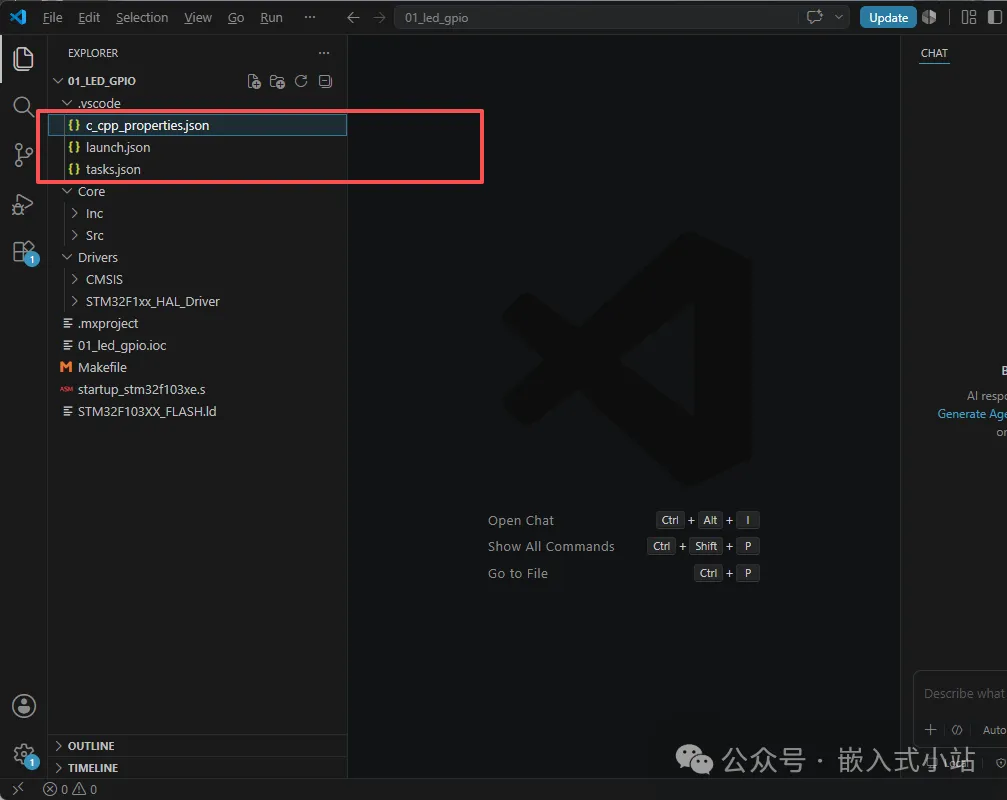

三个 JSON 文件配置完之后，你的 .vscode 目录应该是这样：

text 复制代码

.vscode/
├── tasks.json
├── launch.json
└── c_cpp_properties.json

第八步：硬件连接

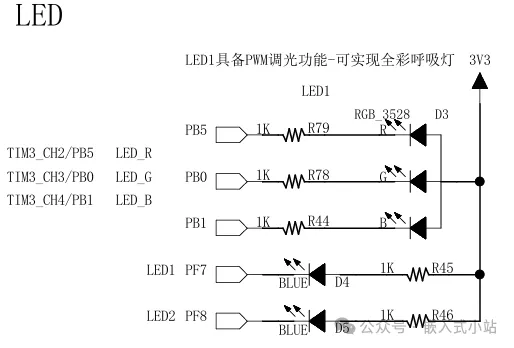

在写代码之前，先把 LED 搞清楚。

不同开发板的 LED 引脚可能不一样：

开发板类型	常见 LED 引脚示例
STM32F103C8T6 最小系统板	常见是 PC13
Nucleo-F103RB	常见是 PA5
正点原子 Mini / Elite	常见是 PE5 / PB5
普中 F103 开发板	可能是 PB5 / PE5 等

不要死记这些引脚。你真正要做的是：看原理图，找到 LED 对应的 GPIO。

LED 的有效电平也要注意：

两种常见接法：

text 复制代码

接法 A（推挽输出高电平亮）：
  STM32 GPIO 引脚 → 限流电阻 → LED → GND
  输出高电平 → LED 亮

接法 B（推挽输出低电平亮）：
  3.3V → 限流电阻 → LED → STM32 GPIO 引脚
  输出低电平 → LED 亮

这不是小细节。 很多新手代码对了、配置对了，LED 就是不亮，最后发现只是有效电平搞反了。

本文演示板用的是 PB5，接法 A（高电平亮）。你的板子可能不同，后面代码里有一个宏专门处理这个问题。

第九步：完整代码

说完硬件，开始写代码。

先说一个重要习惯：尽量对着文章敲代码，不要直接复制粘贴。

复制粘贴看起来省时间，实际上丢了两次学习机会。第一次是你敲错的时候------拼错 GPIO_PIN_SET、漏了 #endif、忘了在 Makefile 里加源文件------排查这些错误的过程，才是真正在学。第二次是你逐行读代码的时候------复制粘贴你不会读，手敲你会自然地在脑子里过一遍每一行在干什么。

如果你实在卡住了、想对照一下完整的源文件，每篇教程的配套资料里都提供了完整源码。但建议先自己敲，敲不通再去看。

和原 Keil 版教程一样，代码放在 Core 目录下：

Core/Inc/app_led.h --- LED 头文件（自己新建）
Core/Src/app_led.c --- LED 实现文件（自己新建）

为什么要单独抽 app_led.h / app_led.c，而不是直接写在 main.c 里？

三个原因：

main.c 是 CubeMX 自动生成的，重新生成时你写在里面的代码可能被覆盖（除非写在 USER CODE BEGIN/END 之间）。
后面做蜂鸣器、按键、串口时，每个外设一个文件，工程结构清晰。
换板子、换芯片时，外设模块的文件直接复用，改几个宏就行。

app_led.h

创建文件 Core/Inc/app_led.h，内容如下：

c 复制代码

#ifndef APP_LED_H
#define APP_LED_H

#include "main.h"

void App_LED_Init(void);
void App_LED_On(void);
void App_LED_Off(void);
void App_LED_Toggle(void);

#endif

app_led.c

创建文件 Core/Src/app_led.c，内容如下：

c 复制代码

#include "app_led.h"

/*
 * LED_GPIO_Port and LED_Pin are generated by CubeMX in main.h.
 * If your board uses another LED pin, change the pin and label in CubeMX.
 */
#ifndef LED_GPIO_Port
#error "LED_GPIO_Port is not defined. Set the LED pin User Label to LED in CubeMX."
#endif

#ifndef LED_Pin
#error "LED_Pin is not defined. Set the LED pin User Label to LED in CubeMX."
#endif

/*
 * Many STM32 boards use active-low LEDs (GPIO_PIN_RESET turns LED ON).
 *
 * If your LED is active-high (GPIO_PIN_SET turns LED ON), change:
 *   APP_LED_ON_LEVEL  -> GPIO_PIN_SET
 *   APP_LED_OFF_LEVEL -> GPIO_PIN_RESET
 */
#ifndef APP_LED_ON_LEVEL
#define APP_LED_ON_LEVEL   GPIO_PIN_SET
#endif

#ifndef APP_LED_OFF_LEVEL
#define APP_LED_OFF_LEVEL  GPIO_PIN_RESET
#endif

void App_LED_Init(void)
{
    App_LED_Off();
}

void App_LED_On(void)
{
    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, APP_LED_ON_LEVEL);
}

void App_LED_Off(void)
{
    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, APP_LED_OFF_LEVEL);
}

void App_LED_Toggle(void)
{
    HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
}

这个文件的关键可以这样理解：

#ifndef LED_GPIO_Port + #error --- 如果你在 CubeMX 里忘了给 LED 引脚设置 User Label，编译时会直接报错提醒你。这是一种"让代码自己说话"的写法。
APP_LED_ON_LEVEL 和 APP_LED_OFF_LEVEL --- 通过 #ifndef 实现可覆盖的默认值。本文默认高电平亮（GPIO_PIN_SET 亮灯），如果你的板子是低电平亮，不需要改这个文件，而是在 CubeMX 生成的 main.h 里，或者在自己的 app_config.h 里提前定义这两个宏。
App_LED_Init() 调用 App_LED_Off() --- 初始化时默认熄灭 LED。
App_LED_On/Off/Toggle --- 都基于 HAL_GPIO_WritePin 和 HAL_GPIO_TogglePin，代码短到不需要注释，函数名已经说明了行为。

把你的源文件加入编译

CubeMX 生成的 Makefile 默认只会编译它自己生成的那几个 C 文件 （main.c、stm32f1xx_it.c 等）。你自己加的 app_led.c 需要手动告诉 Makefile。

打开工程根目录的 Makefile，找到这两行（大约在第 60-80 行附近）：

makefile 复制代码

# C sources
C_SOURCES =  \
Core/Src/main.c \
Core/Src/stm32f1xx_hal_msp.c \
...

在 C_SOURCES 列表里加入你自己的源文件：

makefile 复制代码

# C sources
C_SOURCES =  \
Core/Src/main.c \
Core/Src/stm32f1xx_hal_msp.c \
Core/Src/stm32f1xx_it.c \
Core/Src/system_stm32f1xx.c \
Core/Src/app_led.c \
...

后面每新增一个 .c 文件，都要在这里加一行。换个角度看，这不是负担------它让你对"工程里有哪些源文件"有清晰的掌控。

第十步：main.c 调用方式

main.c 是 CubeMX 自动生成的，我们只在这三个标记之间写自己的代码：

/* USER CODE BEGIN Includes */ ...... /* USER CODE END Includes */
/* USER CODE BEGIN 2 */ ...... /* USER CODE END 2 */
/* USER CODE BEGIN WHILE */ ...... /* USER CODE END WHILE */

为什么要遵守 USER CODE 区域的边界？ CubeMX 重新生成代码时，会保留 USER CODE 区域里的内容，覆盖区域外的内容。所以你自己写的代码放在这三个区域里最安全。

1. Includes 区域

在 Core/Src/main.c 中找到：

c 复制代码

/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

在这两行之间加入：

c 复制代码

/* USER CODE BEGIN Includes */
#include "app_led.h"
/* USER CODE END Includes */

2. 初始化区域

在 Core/Src/main.c 中找到：

c 复制代码

/* USER CODE BEGIN 2 */

/* USER CODE END 2 */

在这两行之间加入（注意放在 MX_GPIO_Init() 之后，因为 LED 用到了 GPIO）：

c 复制代码

/* USER CODE BEGIN 2 */
App_LED_Init();
/* USER CODE END 2 */

3. while 循环区域

在 Core/Src/main.c 中找到：

c 复制代码

/* USER CODE BEGIN WHILE */

/* USER CODE END WHILE */

在这两行之间加入 LED 闪烁逻辑：

c 复制代码

/* USER CODE BEGIN WHILE */
while (1)
{
    App_LED_Toggle();
    HAL_Delay(500);

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

    /* USER CODE END 3 */
}

等一下------你会发现上面这段代码跨了三个区域。这是因为 CubeMX 生成的 while 循环结构是这样的：

c 复制代码

while (1)
{
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    /* USER CODE END 3 */
}

实际上，最干净的写法是这样的：

c 复制代码

/* USER CODE BEGIN WHILE */
while (1)
{
    App_LED_Toggle();
    HAL_Delay(500);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

    /* USER CODE END 3 */
}

关键习惯： App_LED_Toggle() 和 HAL_Delay(500) 写在 /* USER CODE END WHILE */ 之前。这样 CubeMX 重新生成时，你的代码不会被覆盖。

第十一步：工程思考------不要用 HAL_Delay 锁住 CPU

上面的闪烁代码能跑，但它有一个隐藏的问题。

c 复制代码

while (1)
{
    App_LED_Toggle();
    HAL_Delay(500);   // CPU 在这空等 500ms，什么事都干不了
}

HAL_Delay(500) 不是一个"定时器"，它是一个死循环。CPU 在里面不停地数数，数满 500ms 才能出去。这 500ms 里 CPU 不能做任何其他事情。

现在工程里只有 LED，你还感觉不到问题。但后面加上按键、串口、蜂鸣器、定时器之后，如果你敢在 while 循环里写一个 HAL_Delay(500)，就意味着：

按键扫面每 500ms 才能跑一次------按键响应迟钝；
串口数据每 500ms 才能处理一次------数据可能丢；
蜂鸣器响完之前整个系统卡住不动。

阻塞的本质：CPU 只有一个，你让它空等，所有功能就一起等。

改法：用 HAL_GetTick() 看一眼时间就走

STM32 的 HAL 库在系统启动时就开始维护一个毫秒计数器，HAL_GetTick() 返回从开机到现在的毫秒数。这个函数不阻塞------它只是读一个变量，读完立刻返回。

用它来改造 LED 闪烁：

c 复制代码

/* USER CODE BEGIN WHILE */
while (1)
{
    static uint32_t last_tick = 0;

    if (HAL_GetTick() - last_tick >= 500)
    {
        last_tick = HAL_GetTick();
        App_LED_Toggle();
    }

    // 这里可以放其他事情，每一轮循环都会执行
    // App_Key_Scan();
    // App_UART_Process();
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

    /* USER CODE END 3 */
}

这个代码在做什么：

HAL_GetTick() - last_tick >= 500：看一眼表，"距离上次翻转过去 500ms 了吗？"
没到 500ms：跳过 if 块，继续往下走。这一轮循环可能只花了几十微秒。
到了 500ms：更新 last_tick，翻转 LED。然后继续往下走。
下次循环回来再问一遍。

HAL_Delay 是人等车------你站那不动，干等。HAL_GetTick 是你路过站台看一眼------车没来就先干别的，下次路过再瞄一眼。

验证方法

代码改成非阻塞版本后，LED 闪烁效果和之前一模一样------每 500ms 翻转一次。区别在于：CPU 在两次翻转之间的 500ms 里是自由身，可以干其他事了。

现在你可能还没加其他功能，所以视觉上没有区别。但后面每加上一个外设------按键、串口、蜂鸣器------你都会回到这个非阻塞写法上来，因为你会发现再也没有 HAL_Delay 的位置了。

这一篇你只需要记住一句话：HAL_Delay 让 CPU 傻等，HAL_GetTick 让 CPU 可以同时做多件事。 这个意识比你调通任何外设都重要。

第十二步：编译

代码写好了，现在试编译。

在 VSCode 里按：

text 复制代码

Ctrl+Shift+B

这相当于执行 make -j8。终端面板里会显示编译过程。

首次编译可能比较慢，因为 HAL 库的所有源文件都要编译一遍。后续改了代码再编译，Makefile 只会编译你改动过的文件，很快。

编译成功的标志： 终端输出最后几行没有 Error 字样，并且在 build/ 目录下生成了 01_led_gpio.elf 和 01_led_gpio.hex、01_led_gpio.bin。

text 复制代码

arm-none-eabi-size build/01_led_gpio.elf
   text    data     bss     dec     hex filename
   3200      12    1572    4784    12b0 build/01_led_gpio.elf

如果编译报错，最常见的原因和解决方法：

错误	可能原因	解决方法
`make: command not found`	make 不在 PATH 里	检查 make 是否安装并加入 PATH
`arm-none-eabi-gcc: command not found`	编译器不在 PATH 里	检查 ARM GCC 是否安装并加入 PATH
`undefined reference to App_LED_Init`	`app_led.c` 没加入编译	在 Makefile 的 C_SOURCES 里加上 `Core/Src/app_led.c`
`fatal error: app_led.h: No such file or directory`	`app_led.h` 路径不对	检查文件是否在 `Core/Inc/` 下
Makefile 语法错误	编辑 Makefile 时多加/少加了反斜杠 `\`	C_SOURCES 每行以 `\` 结尾，最后一行不要 `\`

第十三步：下载

编译成功之后，把程序下载到开发板。

先确认三件事：

开发板已经通过 ST-Link 连接到电脑。
设备管理器里能正常识别 ST-Link（没有黄色感叹号）。
USB 线是数据线（不是只能充电的线）。

在 VSCode 的终端里执行：

bash 复制代码

make flash

前提是你的 tasks.json 里已经配置了 flash 任务（见第七步）。这个命令会调用 OpenOCD，通过 ST-Link 下载 build/01_led_gpio.elf 到芯片。

也可以在 VSCode 里按 Ctrl+Shift+P，输入 run task，选择 flash。

下载成功的标志： 终端输出最后几行出现：

text 复制代码

** Programming Finished **
** Verify Started **
** Verified OK **
shutdown command invoked

下载成功后，按一下开发板的复位键（如果板上有），或者程序会自动运行。你应该能看到：

text 复制代码

LED 以 500 ms 间隔闪烁（亮半秒、灭半秒，一直循环）

第十四步：调试（可选，但建议试一试）

上面用 make flash 只是下载。如果想调试------比如想看变量值、单步执行、设断点------就要用到 Cortex-Debug。

按 F5（或点左侧调试面板的绿色播放按钮），VSCode 会：

先编译（因为 preLaunchTask: build）；
启动 OpenOCD 连接到 ST-Link；
下载程序到芯片；
暂停在 main() 函数入口；
显示调试工具栏（继续、暂停、单步、跳出、重启、停止）。

你可以试一个简单的调试操作：

在 App_LED_Toggle() 所在行点一下行号左侧，打一个红色断点。
按 F5 开始调试，程序会在断点处停住。
按 F10 单步执行，观察 LED 的变化。
按 F5 继续运行。

调试体验，VSCode + Cortex-Debug 明显比 Keil 强------变量窗口、寄存器窗口、调用堆栈窗口都可以自由拖拽排列，代码浏览也快很多。

如果按 F5 调试不成功，先检查：

现象	优先检查
调试按钮是灰的	Cortex-Debug 扩展没装
报 "Unable to start debugging"	launch.json 里的 `device` 名称不对，要和芯片型号匹配
OpenOCD 连不上	ST-Link 接线、驱动、SWD 配置
程序下载后不运行	launch.json 里没配 `runToEntryPoint`，或者需要手动按 Continue

移植到其他板子的修改点

换一块开发板，LED 照样能跑。你需要改的地方：

要改的地方	为什么要改	在哪里改
芯片型号	不同芯片外设和引脚复用不同	CubeMX 新建工程时重新选芯片
LED 引脚	每块板子的 LED 接到不同 GPIO	CubeMX Pinout 界面，给新引脚设 User Label = LED
有效电平	有的板子高电平亮，有的低电平亮	`app_led.c` 里 `APP_LED_ON_LEVEL` / `APP_LED_OFF_LEVEL`
STM32 系列	F1/F4/G4 的 HAL 库路径不同	`c_cpp_properties.json` 里 includePath；`tasks.json` 里 OpenOCD target cfg
芯片具体型号	不同型号的 FLASH/RAM 大小不同	Makefile 里的 `LDSCRIPT`（链接脚本），CubeMX 会自动生成对应 `.ld`
HSE 频率	不同板子的外部晶振可能不同	CubeMX Clock Configuration（后续用外部时钟时才需要）

记住一个原则：网上教程用哪块板不重要，重要的是你知道自己的芯片型号、LED 接到哪个引脚、有效电平是什么。

常见问题排查

1. 终端里 arm-none-eabi-gcc 报 "not recognized"

优先检查	具体做法
安装没勾选 PATH	重新安装 ARM GCC，勾选 "Add to PATH"，或手动加 bin 目录到系统环境变量
终端没重启	把当前终端关掉，重新打开
安装路径有问题	PATH 里 bin 目录的路径要和实际安装路径一致

2. make 编译报 "make: command not found"

优先检查	具体做法
make 没装或没加 PATH	用 winget 安装或手动加 `C:\Program Files (x86)\GnuWin32\bin` 到 PATH
终端没重启	重启终端

3. OpenOCD 连不上芯片

按这个顺序查：

顺序	检查项	说明
1	USB 线	确认是数据线，不是只能充电的线
2	ST-Link 驱动	设备管理器中不能有黄色感叹号
3	供电	目标板要有电（3.3V）
4	共地	ST-Link 的 GND 和开发板 GND 要连通
5	SWD 接线	SWDIO（PA13）、SWCLK（PA14）不要接反
6	CubeMX SYS Debug	必须设置为 Serial Wire
7	OpenOCD 配置文件	F1 系列用 `stm32f1x.cfg`，F4 系列用 `stm32f4x.cfg`

4. LED 不亮

优先检查	具体做法
程序是否真的下载进去了	看 make flash 的输出，确认 Verified OK
引脚对不对	在 CubeMX 里确认 LED 引脚和你原理图上的 GPIO 一致
有效电平对不对	高电平亮的 LED，`APP_LED_ON_LEVEL` 应该是 `GPIO_PIN_SET`；低电平亮的应该是 `GPIO_PIN_RESET`
LED 极性	万用表二极管档直接测一下 LED 是否完好，方向是否焊对
限流电阻	检查是否焊接正常，阻值是否合适
User Label 是否设置	在 CubeMX 里确认 LED 引脚设置了 User Label = "LED"
代码是否被编译进去了	检查 `Makefile` 的 `C_SOURCES` 里是否包含 `Core/Src/app_led.c`

5. 编译报 "undefined reference to App_LED_xxx"

这说明 app_led.c 没有被编译。去 Makefile 的 C_SOURCES 列表里加上 Core/Src/app_led.c \。

6. IntelliSense 报错（红色波浪线），但编译通过了

IntelliSense 的配置（c_cpp_properties.json）和实际编译用的是不同配置。优先信任编译结果。

优先检查	具体做法
includePath 是否正确	对照实际目录结构检查路径
defines 是否正确	STM32F103xE / USE_HAL_DRIVER 是否包含
intelliSenseMode	应该是 gcc-arm
重启 IntelliSense	Ctrl+Shift+P → C/C++: Reset IntelliSense Database

7. 下载后芯片再也连不上了

很可能是你把 SWD 调试引脚（PA13/PA14）用成了普通 GPIO。

解决方法：

把 BOOT0 拉高（接 3.3V），按复位键。
用 CubeProgrammer 或 OpenOCD 重新连接、擦除芯片。
把 BOOT0 恢复到低电平。
在 CubeMX 里确保 SYS → Debug → Serial Wire 是打开的。

建议你建立一个固定工程目录

新手阶段不要把工程丢得到处都是。建议建一个目录：

text 复制代码

D:\STM32_Project

以后每一篇教程一个文件夹：

text 复制代码

D:\STM32_Project
├── 01_led_gpio
├── 02_buzzer_gpio
├── 03_key_input
├── 04_key_debounce
├── 05_key_exti
├── 06_usart_printf
└── ...

如果你习惯用 Git，也可以从第一篇就养成习惯：

bash 复制代码

cd D:\STM32_Project\01_led_gpio
git init
git add .
git commit -m "01: VSCode env setup + LED GPIO"

不会 Git 也没关系，先把工程跑通最重要。

本篇小结

这一篇我们做了三件事：装好了全新的 VSCode 开发环境，点亮了第一个 LED，还学会了一个比点灯本身更重要的习惯------不让 CPU 傻等。

你可以按这张清单确认一下：

检查项	是否完成
arm-none-eabi-gcc 能正常输出版本号
openocd 能正常输出版本号
make 能正常输出版本号
VS Code 安装了 C/C++、Cortex-Debug 扩展
CubeMX 能生成 Makefile 工程
VSCode 三个 JSON 配置文件就位
Ctrl+Shift+B 编译通过（0 Error）
make flash 下载（Verified OK）
LED 以 500 ms 间隔闪烁（非阻塞写法）
能说清楚 HAL_Delay 和 HAL_GetTick 的区别

做到最后一条，你的新工具链就已经打通了，而且一上手就写了一个真正工程级的 LED 闪烁------不用 HAL_Delay，用 HAL_GetTick 看一眼时间就走。后面加按键、串口、蜂鸣器，这个非阻塞的骨架直接复用。

以后每一篇教程的业务代码，和原来 Keil 版的完全一样------CubeMX 配置、HAL 调用、app_xxx.h/c 封装、移植方式------换的只是编辑器、编译器和调试器的使用方式。每篇后面都会像这篇一样，在基础功能跑通之后，加一节工程思考，往实战方向多走一步。

下一篇预告

LED 亮了之后，下一篇我们加上蜂鸣器：让板子响一声，同时 LED 翻转一次。

STM32 零基础可移植教程 02：蜂鸣器响一声，LED 跟着翻转一次。
