《电源拆解：跟着问答逐一认识开关适配器PCB元器件》
（整合全部所有疑问：金属丝跳线、磁珠、二极管识别误区、安规电容、共模电感、保险丝、NTC、电解电容，全部问答串联）
#1N4007 #MF72 #NTC热敏电阻 #整流二极管 #电子元件识别 #硬件电路 #开关电源
前言
很多硬件、嵌入式新手入门，性价比最高的学习方式：拆解废旧充电器、电源适配器。
不需要昂贵仪器，一块小小的电源 PCB，就能认识绝大多数无源器件、保护器件、EMC 器件。
本文是真实拆解过程问答记录，包含大量仅凭外观认错元件的典型案例，硬件新手建议收藏。
问题 1：板子上蓝色水滴形状的元件是什么？

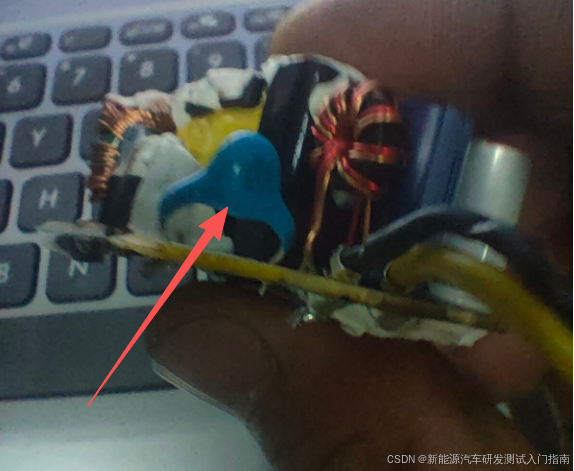

【Y2 安规电容实拍】
答：这个元件是Y2 安规电容 。
知识点拓展：
-
接线方式：火线 / 零线 → 设备大地 / 外壳，作用抑制共模电磁干扰。
-
安全特性：容量严格受限，防止外壳产生触电风险，严禁用普通电容直接替换。
-
配套器件：与共模电感、X2 电容共同组成输入端 EMI 滤波电路。
问题 2：双线绕在磁环上的元件是什么？数据线卡扣抗干扰磁环和它是一样的吗？

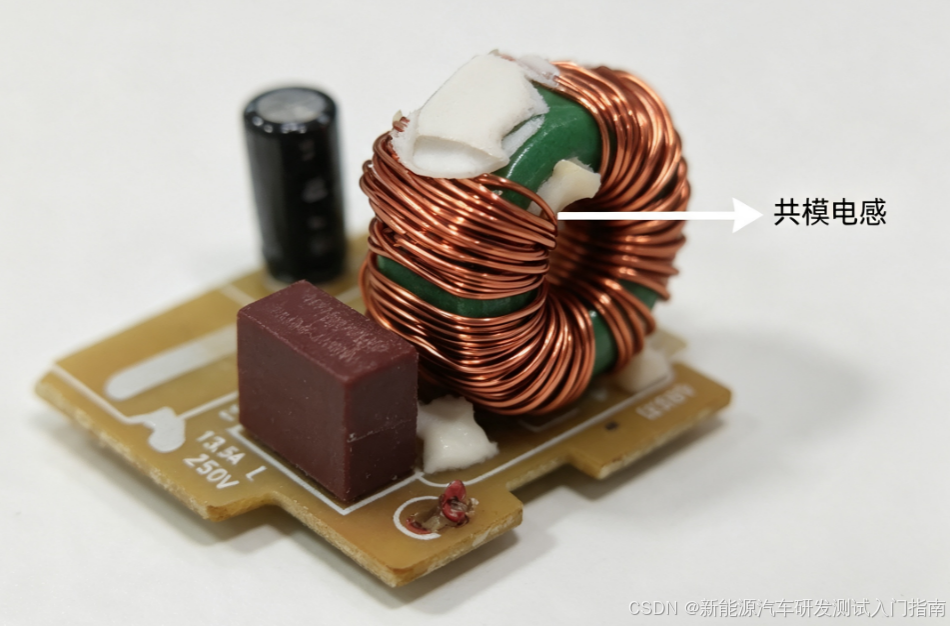

【板载共模电感实拍】
答：器件名称：共模扼流圈（共模电感）
⚠️关键误区：电路板共模磁环 ≠ 数据线卡扣抗干扰磁环
-
工作原理：L、N 双线同向绕制。正常市电电流磁场相互抵消；高频共模干扰磁场叠加，阻碍干扰进出电源。
-
材质区分
-
板载共模电感磁芯：锰锌铁氧体，适配 kHz～数 MHz 低频传导干扰，一体圆环，无卡扣结构；
-
线束卡扣磁环：镍锌铁氧体，适配十几 MHz 以上高频辐射干扰，可对半卡扣开合。
二者原理相近，工作频段、材质不同，不能互相替代。
简易辨别锰锌 / 镍锌铁氧体：
①断面外观：锰锌深黑色带有光泽；镍锌哑光浅黑色；
②电阻测试：锰锌存在一定阻值；镍锌近乎完全绝缘。
问题 3：黄色方形方块元件是什么？

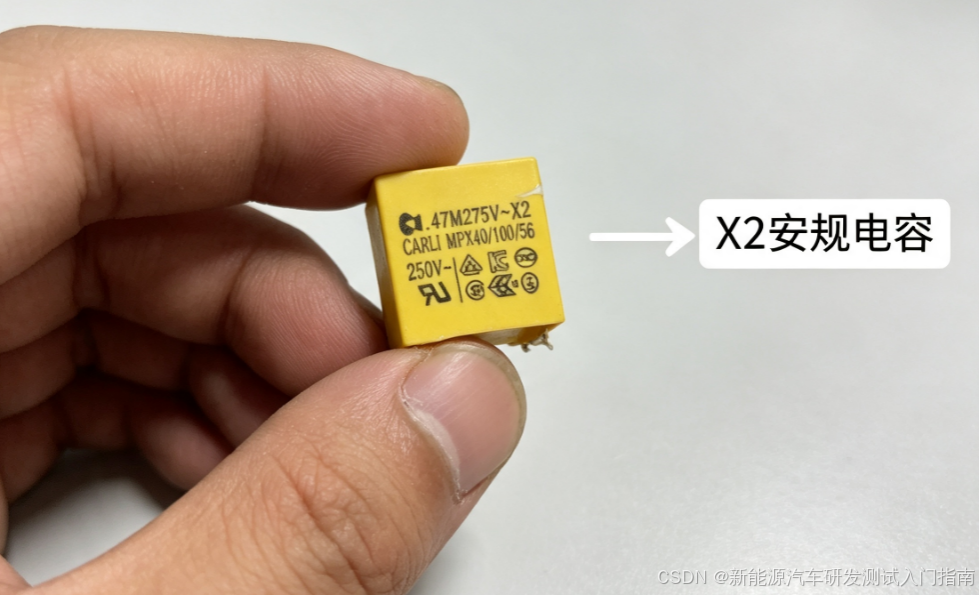

【X2 安规电容实拍】
答：X2 安规电容
典型印字 .47M 275V~ X2，代表容量 0.47μF，交流耐压 275V。
-
接线：跨接在火线 L、零线 N 之间；
-
功能：滤除差模电磁干扰；
-
配套：PCB 丝印 ER1 泄放电阻，断电释放电容残余电压，避免拔插头触电。
⚠️重要安全提醒：X 安规电容、Y 安规电容不可互换。
问题 4：板子上蓝色圆柱电容、银色圆柱电容，两者有什么区别？

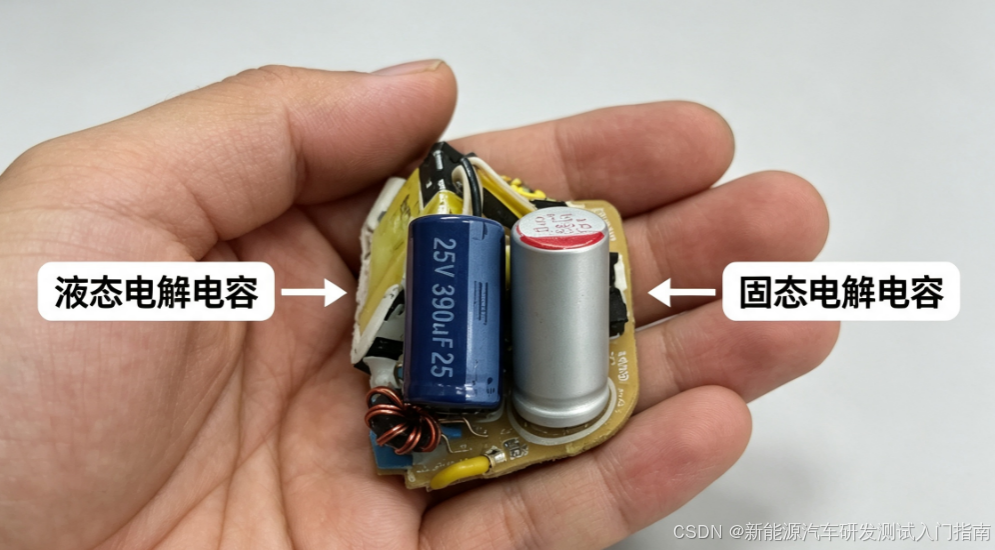

【液态电解电容 + 固态电解电容同框实拍】
答：蓝色为液态铝电解电容 ；银色外壳一般是固态铝电解电容
| 对比项目 | 液态铝电解电容 | 固态铝电解电容 |
|---|---|---|
| 内部介质 | 液态电解液 | 导电高分子聚合物（无液态物质） |
| ESR 内阻 | 偏高，高频特性一般 | 极低，高频滤波性能优秀 |
| 高温寿命 | 高温电解液容易干涸，存在鼓包、爆浆风险 | 耐温性能更好，老化缓慢，极少鼓包 |
| 典型用途 | 滤除低频电压波纹 | 吸收开关电源高频尖峰噪声 |
工程常用搭配方案：大容量液态电解处理低频波动，搭配固态电容抑制高频噪声；同时配置两种电容，代表电源输出滤波设计更加完善。
问题 5：PCB 上棕色方形方块元件，第一眼看着像电容，是什么器件？

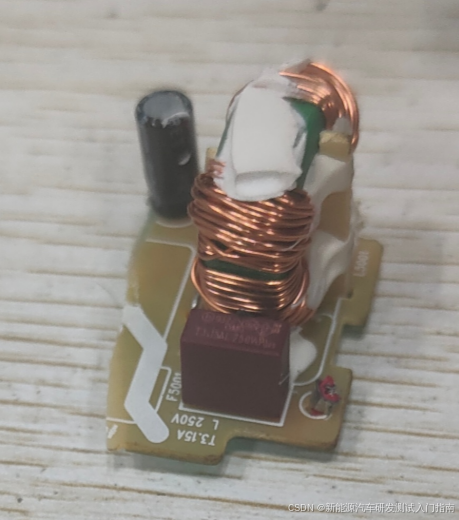

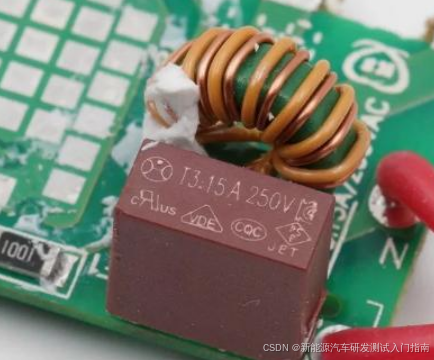

【EMI 小板延时保险丝实拍】
答：⚠️纠正误区：它并不是电容！
元件：塑封延时慢熔保险丝 ，常见印字 T3.15A 250V
-
T = 延时慢熔，可以承受上电瞬间电容充电浪涌电流，不会一开机就熔断；
-
功能：后端短路、元器件击穿时切断市电回路，防止起火。
快速识别区分：
X2 电容外壳印刷容量 μF 标识、X2 字样；保险丝印刷电流规格 TxA，无电容容量参数。
问题 6：电路板上直接焊接外露金属铜丝（裸铜丝），不走 PCB 内部走线，作用是什么？单纯降本，还是充当跳线？

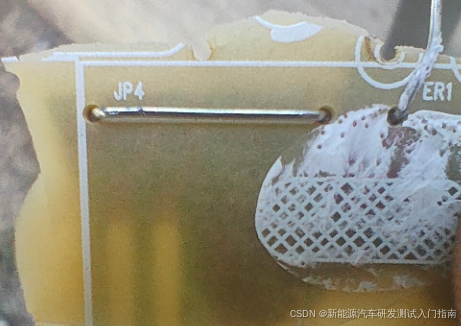

【PCB 裸铜丝跳线实拍】
答：双重目的：既是跳线，也是成本优化方案
-
基础功能：跳线。PCB 布局布线受阻、两层线路无法连通，若重新改版 PCB 成本高、周期长，直接外挂铜丝连通两个焊点，实现电路导通。
-
降本逻辑：
正规方案可以通过增加 PCB 层数、调整布线完成连通；小板大批量生产时，修改 PCB 会产生制版费用。直接手工外挂铜丝，省去改板成本。
-
额外工程特性（开关电源高频电路重点）
裸铜导线自身具备寄生电感。在开关电源输入 / 辅助回路，部分工程师会刻意使用短铜丝，利用微小寄生电感辅助抑制高频干扰；
⚠️弊端提醒（低端电源常见缺陷）
裸铜丝无绝缘层，如果距离周边高压铜箔过近，震动移位后容易造成爬电、短路；正规高标准产品，跳线会使用漆包线，不会直接用裸铜丝。
问题 7：黑色圆柱元件是不是 NTC 热敏电阻？变压器前端整流二极管是什么型号？二极管引脚上套的黑色硬质圆筒是什么？

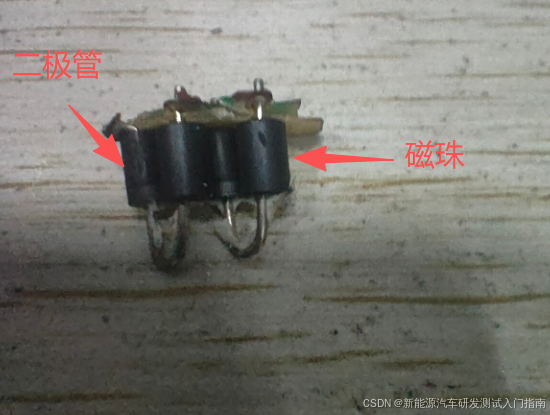

【带穿心磁珠的整流二极管实拍】
答：这里是本次拆解最大的识别误区，结合万用表实测一步步验证：
-
外观初步猜测：黑色圆柱元件疑似 NTC 热敏电阻；
-
指针万用表实测数据：正向 280kΩ，反向测量超量程（近似无穷大）；
✅结论：具备单向导电特性，本体是整流二极管，并不是 NTC 热敏电阻。

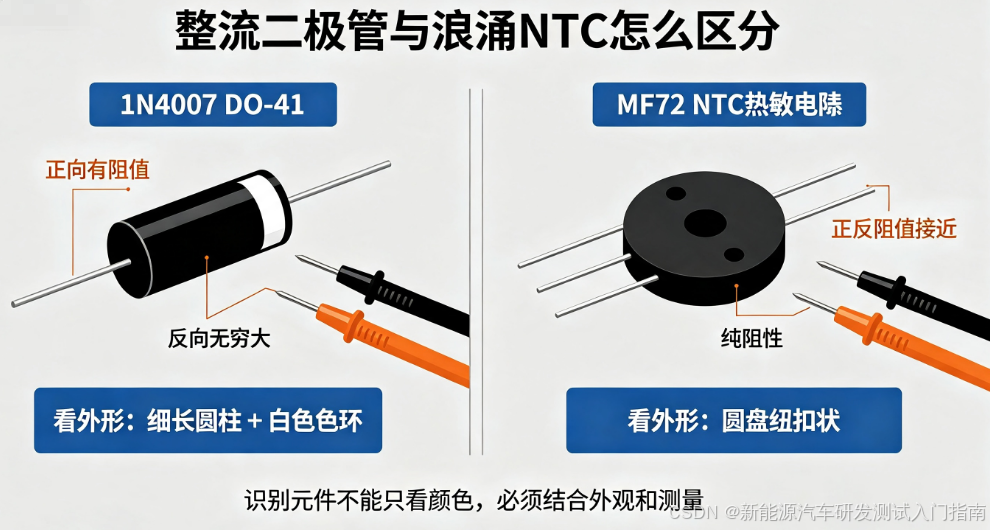

两类元件硬性区分标准
✅整流二极管（典型型号 1N4007）：单向导通，正反阻值差距极大；DO-41 封装一端带有白色色环，代表阴极。
✅NTC 浪涌热敏电阻：无单向导电性，正反测量阻值基本一致；主流 MF72 浪涌 NTC 外形为圆盘纽扣状，很少做成细长圆柱外形。
延伸疑问：二极管白色色环（阴极）引脚，套着硬质黑色圆筒，可以自由滑动，这是什么？
很多人误以为是塑料套管、热缩管，正确名称：穿心式空心铁氧体磁珠（镍锌铁氧体磁珠）
简易鉴别：磁铁靠近会产生微弱吸附；敲击声音清脆，类似陶瓷，和塑料质感完全不同。
功能原理：二极管关断瞬间会产生高频反向恢复尖峰，带来电磁干扰；引脚穿过铁氧体磁珠，等效串联高频损耗元件，将高频噪声转化为热能消耗，优化 EMC 性能，帮助电源通过电磁兼容测试。
工艺说明：磁珠仅松套在引脚之上，焊接完成不做粘接固定，因此可以来回滑动。
适配器两种二极管不能混用（高频考点）
-
变压器前级市电整流：1N4007 低频整流二极管
4 颗组成全桥整流，把 220V 交流电转换成 310V 脉动直流电；仅适配 50Hz 工频。
-
变压器次级低压输出回路：肖特基二极管 / 快恢复二极管
承受高频开关波形，严禁用 1N4007 替代。
肉眼快速区分 1N4007 与 NTC：
1N4007 带有白色阴极色环，单向导电；NTC 无白色标识，双向均有电阻，不存在单向压降。
附录：完整开关电源适配器电流链路（220V 交流输入 → DC 低压输出）
市电输入通路顺序：
1.T3.15A 延时保险丝 → 2.NTC 浪涌热敏电阻 →3. 共模电感 →4.X2 安规电容、Y 安规电容 →5. 整流桥（1N4007） →6.400V 高压电解电容 →7. 开关 MOS 管 + 开关变压器初级
变压器次级输出通路：
变压器次级绕组 → 高频肖特基 / 快恢复整流二极管 → 液态电解 + 固态输出滤波电容 → 对外直流输出
新手入门拆解学习建议
-
练习优先选择报废 5V、12V 小型充电器，不要拆解大功率工业电源，高压电容断电后依旧存有残余电压，谨防触电。
-
拆解学习沿着 PCB 铜箔走线追踪信号，对照完整电流链路逐个定位元器件。
-
分类建立认知：保护器件、EMC 滤波器件、整流开关器件三大类别。
-
核心忠告：识别元器件绝对不能只依靠外观！必须结合电路板位置 + 万用表测量验证 。
本次案例充分说明：黑色圆柱体≠NTC；二极管本体 + 外部独立磁珠极易被误认为一体元件；裸铜丝跳线也很容易被忽略功能细节。
-
安规器件（X 电容、Y 电容、保险丝）禁止随意替换规格参数，涉及电气安全。
