在现代视频编码标准中，HEVC（High Efficiency Video Coding，H.264的继任者）凭借其先进的编码架构（如基于CU/PU/TU的块划分、更多的预测模式、更强环路滤波等），在同等画质下比H.264节省了约50%的码率。
码率控制的核心任务是：在特定的带宽限制（Target Bitrate）和缓冲区控制（HRD/VBV）约束下，通过动态调整编码参数（如量化步长 QP、拉格朗日乘子 λ\lambdaλ 等），实现码率分配的最优化 与视频质量（峰值信噪比 PSNR/主观质量）的最大化和稳定性。

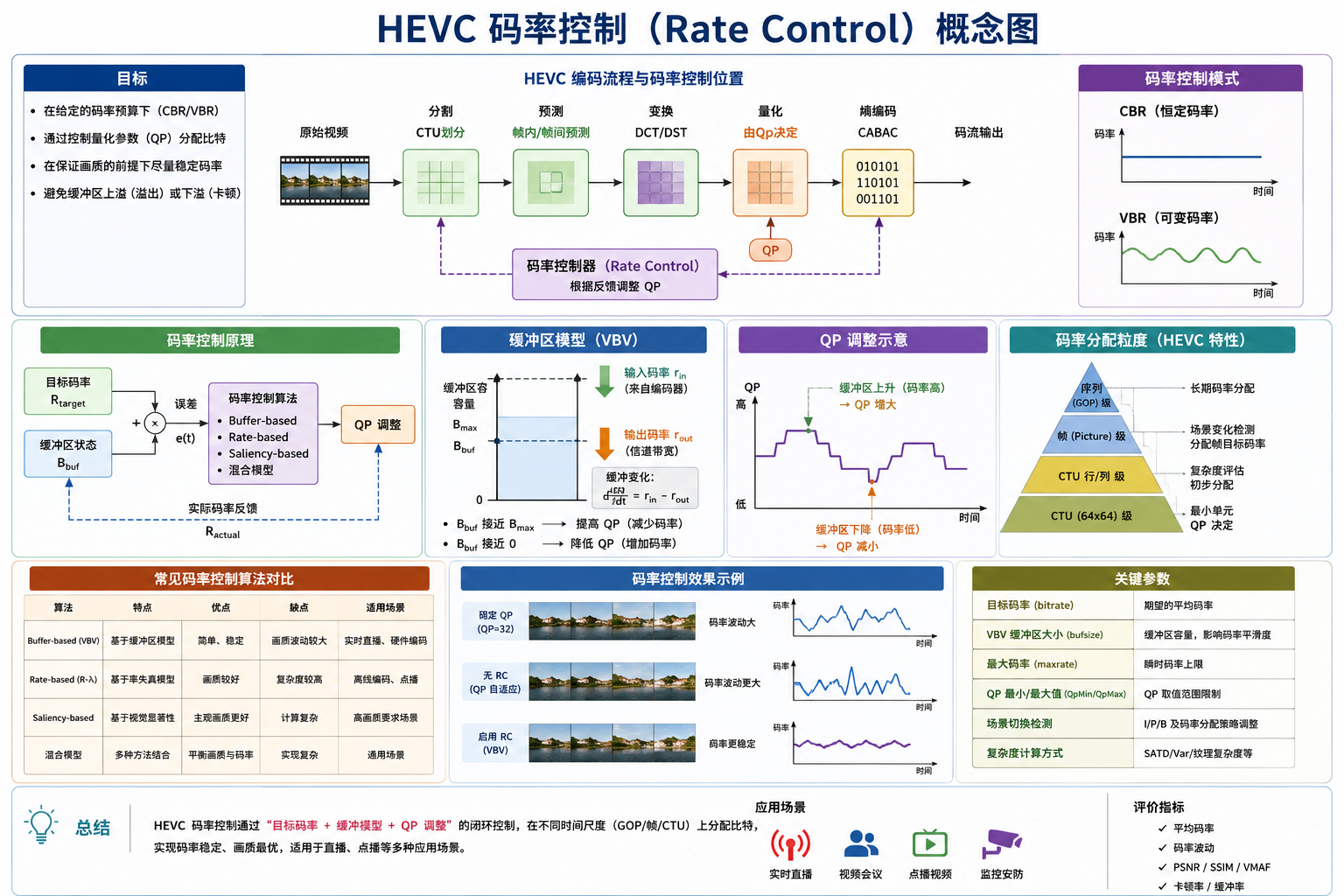

HEVC 码率控制的核心架构与层级管理
HEVC标准的官方参考软件（HM）和主流开源编码器（如x265）通常采用分层码率控制策略。经典的码率控制算法（如HM中引入的 R−λR-\lambdaR−λ 模型算法，源自Liang等多人的研究）将控制过程划分为以下四个核心层级：
bash
[ GOB / GOP 层级 ] --> 分配整个GOP或图组的总体比特预算
|
[ Frame / 图像层级 ] --> 根据帧类型(I/P/B)及时间层(Temporal Layer)分配每帧比特
|
[ LCU / 编码树单元层 ] -> 核心计算层：利用R-λ模型为每个CTU计算并分配最优QP
|
[ CU / 编码单元层级 ] --> 细粒度微调：根据主观自适应量化(AQ)和空域复杂度微调QPGOP (Group of Pictures) 层级
GOP层级负责宏观的码率规划。系统根据总目标码率、帧率以及当前GOP中图像的数量，计算出当前GOP的总体比特预算。同时，它还会考虑前一个GOP的实际消耗情况，将比特赤字或盈余补偿到当前GOP中，以防止长期码率漂移。
Frame (图像) 层级
在接收到GOP分配的比特后，图像层级根据帧类型（I、P、B）以及其在分层B帧（Hierarchical B-frame）结构中的时间层（Temporal Layer）来进一步细分比特。
- 由于低时间层的图像（如I帧、基层的P/B帧）会被后续多帧作为参考，因此会分到更多的比特（更低的QP），以提升整体视频序列的参考质量。
- 非参考的最高层B帧分配的比特最少。
- 图像层还会根据历史帧的复杂度（通常由前一帧的实际编码比特和平均QP决定）动态调整当前帧的目标比特。
LCU / CTU (编码树单元) 层级
这是HEVC码率控制最具技术含量的核心层。由于HEVC将图像划分为最大 64×6464\times6464×64 的CTU（Coding Tree Unit），不同CTU之间的纹理复杂度（如静止天空与运动人脸）差异巨大。CTU层级利用数学模型（如 R−λR-\lambdaR−λ 模型）精确计算每个CTU的目标比特，并推导出最合适的量化参数（QP）。
CU (编码单元) 层级
在CTU内部，根据四叉树划分出的具体CU（从 64×6464\times6464×64 到 8×88\times88×8），编码器可以开启基于主观感知的自适应量化（Adaptive Quantization, AQ）。通过分析CU内部的纹理方差或边缘信息，在人眼敏感的平坦区域降低QP，在人眼不易察觉的复杂动态纹理区域提高QP，从而实现主观质量的优化。
经典 R−λR-\lambdaR−λ 模型原理深度剖析
在H.264时代，主流的码率控制算法（如JVT-G012）多采用 Q−RQ-RQ−R 模型（二次源模型） ，即建立码率 RRR 与量化步长 QQQ 之间的函数关系。然而，HEVC由于引入了更复杂的率失真优化（RDO）和多尺寸变换，比特率 RRR 与 QQQ 之间的物理关联变得极为微弱和非线性。
为了解决这一痛点，HEVC 引入了突破性的 R−λR-\lambdaR−λ 模型 。该模型基于一个核心洞察：比特率 RRR 与拉格朗日乘子 λ\lambdaλ 之间存在着极强的双曲线（幂函数）相关性，而 λ\lambdaλ 与 QP 之间有着直接的指数映射关系。
数学模型公式
R−λR-\lambdaR−λ 模型的基本数学表达式为：
λ=α⋅Rβ\lambda = \alpha \cdot R^{\beta}λ=α⋅Rβ
其中：
- RRR 代表当前的编码比特率（或每个像素的平均比特）。
- λ\lambdaλ 是率失真优化（RDO）的目标代价函数 J=D+λ⋅RJ = D + \lambda \cdot RJ=D+λ⋅R 中的关键乘子。
- α\alphaα 和 β\betaβ 是与当前视频序列的纹理复杂度 、运动特性密切相关的模型参数。
λ\lambdaλ 到 QP 的映射
在确定了 λ\lambdaλ 之后，HEVC通过经典的经验公式将其转化为实际硬件和编码器可执行的量化参数 QP：
QP=c1⋅ln(λ)+c2QP = c_1 \cdot \ln(\lambda) + c_2QP=c1⋅ln(λ)+c2
在HM的具体实现中，公式通常表现为：
QP=4.2005⋅ln(λ)+13.7122QP = 4.2005 \cdot \ln(\lambda) + 13.7122QP=4.2005⋅ln(λ)+13.7122
算法执行闭环流程
R−λR-\lambdaR−λ 码率控制是一个动态自适应的闭环反馈系统：
bash
[1. 计算目标比特 R] -> [2. 依据 R=α·R^β 计算 λ] -> [3. 映射 λ 得到基准 QP]
|
v
[5. 更新模型参数 α, β] <- [4. 统计编码产生的实际比特与实际 λ] <- [执行 RDO 与量化编码]- 参数更新（Feedback Loop） ：每编码完一个CTU或一帧图像，编码器会统计实际消耗的比特数和实际使用的 λ\lambdaλ。利用滑动窗口内的多组数据，通过线性回归（Linear Regression）或指数平滑更新 α\alphaα 和 β\betaβ 的值，以确保模型能够快速适应视频画面的场景切换和动态变化。
主流码率控制模式（RC Modes）
在实际工业界应用（如 x265, FFmpeg, 硬件编码器 NVENC/VCN）中，根据不同的应用场景（实时直播、点播、固件存储），会采用不同的码率控制模式。
| 码率控制模式 | 核心机制 | 优缺点 | 适用场景 |
|---|---|---|---|
| CBR (Constant Bitrate) | 严格限制每秒或每帧比特数，配合虚拟缓冲区（VBV Buffer）防止溢出。 | 优 ：带宽利用率极高，便于网络传输。 缺：遇到复杂运动场景画质骤降，简单场景浪费带宽。 | 专线直播、广电数字电视广播、实时视频会议。 |
| VBR (Variable Bitrate) | 允许码率在一定范围内波动，根据画面复杂度动态分配比特。 | 优 ：整体画质均匀，复杂场景保留细节多。 缺：码率不可控，可能会超出带宽上限。 | 离线视频点播（VOD）、本地录像、电影压制。 |
| CRF (Constant Rate Factor) | 追求恒定的主观质量感知，不对最终文件大小或码率做硬性限制。 | 优 ：单遍编码中效率最高，画质最稳。 缺：无法预测最终文件大小和瞬时峰值码率。 | 社交媒体视频上传前置压制、本地高清归档。 |
| ABR (Average Bitrate) | 在限定的总体平均码率下，允许短时间内码率上下浮动。 | 优 ：最终文件大小完全可控。 缺：单遍（1-Pass）时对画面突变响应慢，易出现马赛克。 | 早期流媒体网站、对文件大小有严格要求的网络传输。 |
HEVC 码率控制的核心技术挑战与优化方向
尽管 R−λR-\lambdaR−λ 模型极大地提升了控制精度，但在实际工程落地中，HEVC 码率控制仍面临以下重大挑战，也是近年工业界研发的重点：
场景切换（Scene Cut）响应滞后
- 挑战 ：当视频发生剧烈场景切换（如从静止转为激烈的打斗画面）时，基于历史帧更新的 α\alphaα 和 β\betaβ 参数会失效，导致模型计算出的 QP 严重偏低或偏高，引发**码率突涌（Bit Spiking）*或画面瞬间*马赛克。
- 优化 ：引入前向感知（Lookahead）机制。在编码前对视频序列进行低分辨率的预分析，提前检测出场景切换点，在切换帧强制重置 R−λR-\lambdaR−λ 模型参数，分配较大的 I 帧或主 P 帧比特预算。
虚拟缓冲区管理（HRD/VBV 控制）
- 挑战 ：网络传输带宽是恒定的，如果编码器连续输出超大关键帧，会导致客户端解复用缓冲器下溢（Underflow/卡顿） ；反之，若比特过低则导致上溢（Overflow）。
- 优化 ：引入假想参考解码器（HRD）模型。在CTU层级编码时，实时监控当前 VBV 缓冲区的充满度（Buffer Fullness）。一旦发现缓冲区临近危险线，强制实施吞吐量夹逼限制，强行拉高或降低当前CTU的QP，牺牲局部质量换取流媒体传输的连续性。
主观感知自适应量化（Perceptual AQ）
- 挑战：传统的码率控制以客观指标 PSNR（峰值信噪比）最大化为导向。但人类视觉系统（HVS）对不同区域的失真敏感度截然不同。例如，平坦的人脸皮肤处出现轻微噪声非常显眼，而复杂的草地树丛处有噪声却不易被察觉。
- 优化 ：结合 SSIM（结构相似性） 或人类视觉特性进行感知码率控制。利用自适应量化（AQ）和时域自适应量化（TAQ），将无用细节（人眼不敏感区）的比特剥离，转移分配给强边缘、高对比度和低速运动的人眼视觉焦点区域（ROI）。
ROI（Region of Interest）感兴趣区域码率控制
- 挑战 ：在特定行业（如智能交通、车载监控、铁路视频监控、安防）中，背景通常是静止的轨道、天空或道路，而车牌、人脸、远端障碍物才是核心关键信息。传统算法平均分配码率会导致关键目标清晰度不足。
- 优化：深度结合人工智能/计算机视觉（AI/CV）算法。通过YOLO、目标检测或语义分割网络，在编码前提取出 ROI 区域掩膜（Mask）。在码率控制中，为 ROI 区域配置专属的低 QP 策略，确保其在极端低码率下依然具备极高的清晰度和可读性（如支持OCR识别），而对背景区域进行深度压缩。
总结
HEVC的码率控制是一门平衡的艺术。它成功将传统的 Q−RQ-RQ−R 二次源模型演进为更加精准、适应RDO架构的 R−λR-\lambdaR−λ 动力学模型，实现了在多层级（GOP-Frame-CTU）下的精细化比特调配。
随着 4K/8K 超高清视频、高帧率（120fps）以及 HDR 技术的普及，未来的码率控制将进一步向以下方向演进：
- 数据驱动与AI结合 ：利用深度学习（如强化学习、CNN）来预测 R−λR-\lambdaR−λ 模型的复杂参数，代替传统滞后的线性回归。
- 多标准协同演进 ：HEVC 中沉淀下来的 R−λR-\lambdaR−λ 思想，已成为后续 VVC (H.266) 及 AV1 标准码率控制算法的基石，其演进将持续推动整个视频通信行业的带宽瘦身与画质飞跃。
