Android STS(Security Test Suite)完整介绍与测试流程

Android STS(Security Test Suite)完整介绍与测试流程

目录

  1. [STS 概述](#STS 概述)
  2. [STS 与其他测试套件对比](#STS 与其他测试套件对比)
  3. [STS 架构设计](#STS 架构设计)
  4. [STS 测试类型](#STS 测试类型)
  5. [STS 测试前提条件](#STS 测试前提条件)
  6. [STS 环境搭建完整流程](#STS 环境搭建完整流程)
  7. [STS 测试命令大全](#STS 测试命令大全)
  8. [STS 测试执行流程](#STS 测试执行流程)
  9. [STS 测试报告解读](#STS 测试报告解读)
  10. [STS 常见问题与踩坑指南](#STS 常见问题与踩坑指南)
  11. [STS SecurityTestCase API 参考](#STS SecurityTestCase API 参考)
  12. [附录:STS 源码结构](#附录:STS 源码结构)

1. STS 概述

1.1 什么是 STS?

STS(Security Test Suite,安全测试套件) 是 Google 推出的 Android 安全专项测试套件,专门用于验证 Android 设备安全补丁的安装情况系统安全漏洞

属性 内容
全称 Android Security Test Suite
首次发布 2018 年 8 月
归属 Android 兼容性测试体系(XTS: x Test Suite)
目的 验证安全补丁、检测内核漏洞、评估系统安全等级
更新频率 每月更新(与月度安全公告同步)
测试版本要求 必须使用 Userdebug ROM
Root 要求 需要 Root 权限(adb root

1.2 STS 与 Security Patch 的关系

复制代码
Google 月度安全公告 (Android Security Bulletin)
    │
    ├── 每月发布新的 CVE 漏洞修复补丁
    │
    └── STS 套件同步更新对应的安全测试用例
         │
         ├── 验证补丁是否真正生效
         ├── 检测是否有已修复 CVE 的回归
         └── 内核层安全检测(指针泄露、权限提升等)

关键规则 :设备的 ro.build.version.security_patch 日期必须在 3 个月内,否则 GTS 测试会直接失败,设备无法通过 Google 认证。

1.3 STS 在 EDLA 认证中的位置

复制代码
EDLA 设备认证测试体系
│
├── CTS  (兼容性测试)        --- 验证 API 符合性
├── GTS  (Google 服务测试)   --- 验证 GMS 功能
├── VTS  (供应商测试)        --- 验证 HAL/内核
├── GSI  (通用系统镜像测试)   --- 验证系统兼容性
├── STS  (安全测试) ★        --- 验证安全补丁/漏洞
├── BTS  (固件扫描)          --- 查权限/签名
└── CheckList                --- 新特性检查

2. STS 与其他测试套件对比

对比维度 CTS GTS VTS GSI STS
ROM 类型 User User User User Userdebug
是否需要 Google IMG
是否需要媒体包
单台耗时 ~170h ~20h ~45h ~35h ~6-7h
模块数 ~1055 ~273 ~643 ~347 ~20
更新频率 季度 季度 季度 月(system.img) 每月
核心目的 API 兼容性 GMS 功能 HAL 符合性 系统兼容 安全补丁

STS 最大特点

  1. 唯一需要 Userdebug 版本的测试套件
  2. 唯一不需要额外烧录 Google IMG 和推送媒体包的测试套件
  3. 模块最少(20个),耗时最短(7小时),但通过要求最严格

3. STS 架构设计

3.1 STS 框架层次结构

STS 基于 Trade Federation (TF) 测试框架构建,形成 5 层继承体系:

复制代码
java.lang.Object
  └─ com.android.tradefed.testtype.junit4.BaseHostJUnit4Test
      │    ↓ 提供 JUnit4 测试基础设施
      └─ com.android.compatibility.common.tradefed.testtype.BusinessLogicHostTestBase
          │    ↓ 添加兼容性业务逻辑
          └─ com.android.compatibility.common.tradefed.testtype.ExtraBusinessLogicHostTestBase
              │    ↓ 扩展业务逻辑支持
              └─ com.android.sts.common.tradefed.testtype.StsExtraBusinessLogicHostTestBase
                  │    ↓ STS 专用扩展
                  └─ com.android.sts.common.tradefed.testtype.SecurityTestCase ★

3.2 SecurityTestCase --- 所有 STS 测试的基类

复制代码
package com.android.sts.common.tradefed.testtype;

public class SecurityTestCase extends StsExtraBusinessLogicHostTestBase {

    // 默认超时: 60 秒
    protected static final int TIMEOUT_DEFAULT = 60;

    // 非确定性操作超时: 315 秒
    public static final int TIMEOUT_NONDETERMINISTIC = 315;

    // PoC 推送工具
    protected PocPusher pocPusher;

    // 测试名称
    protected TestName testName;

    // ──────────── 核心方法 ────────────

    // 内核指针泄露检测(最重要)
    public void assertNotKernelPointer(
        Callable<String> getPtrFunction,
        ITestDevice deviceToReboot
    );

    // 生命周期
    protected void setUp();     // 等待设备上线 + 标记启动时间
    protected void tearDown();  // 检查崩溃 + 确保联网
    protected void safeReboot();

    // 网络检测
    public void assertWifiConnected(ITestDevice device);

    // Mainline 模块检查
    public boolean moduleIsPlayManaged(String moduleName);
}

3.3 两种测试模式

复制代码
SecurityTestCase (抽象基类)
    │
    ├── RootSecurityTestCase           ← 需要 Root 权限
    │    ├── 内核漏洞检测 (CVE PoC)
    │    ├── 权限提升测试
    │    └── 底层安全检测
    │
    └── NonRootSecurityTestCase        ← 不需要 Root 权限
         ├── 应用层安全检测
         ├── 网络安全测试
         └── 权限模型验证

使用建议 :官方文档明确指出,测试用例必须 继承 RootSecurityTestCaseNonRootSecurityTestCase,不应直接继承 SecurityTestCase


4. STS 测试类型

4.1 测试分类

分类 测试内容 示例
内核安全 内核指针泄露、驱动漏洞 CVE-2023-xxxx PoC 验证
权限安全 权限提升、SELinux 违规 绕过权限检查的测试
网络协议安全 Wi-Fi 加密、蓝牙配对漏洞 Wi-Fi WPA3 降级攻击检测
应用安全 签名验证、反编译保护 签名绕过测试
加密安全 TLS 版本、密钥长度 弱加密算法检测
硬件安全 NFC/UWB 安全、安全元件 NFC relay attack

4.2 测试模块示例

模块名 覆盖内容 版本要求
CtsSecurityBulletinHostTestCases 安全公告 CVE 补丁验证 Userdebug
CtsSecurityTestCases 通用安全测试 Userdebug
StsHostTestCases STS 主机端测试 Userdebug
StsKernelSecurityTestCases 内核安全专项 Userdebug (Root)

5. STS 测试前提条件

5.1 设备要求

检查项 要求 验证命令
ROM 版本 Userdebug(非 User) adb shell getprop ro.build.typeuserdebug
Root 权限 必须可用 adb root → 成功
USB 调试 已开启 adb devicesdevice
屏幕常亮 已开启(Stay Awake) 开发者选项中开启
USB 安装提示 已关闭 开发者选项 → 关闭"通过 USB 验证应用"
网络 VPN 连接(下载 STS 和运行测试时) 确保网络通畅

5.2 安全补丁检查

复制代码
# 检查 system 分区安全补丁日期
adb shell getprop ro.build.version.security_patch
# 示例输出: 2026-05-05

# 检查 vendor 分区安全补丁日期
adb shell getprop ro.vendor.build.security_patch
# 示例输出: 2026-05-05

要求:两个补丁日期必须一致且在 3 个月内。


6. STS 环境搭建完整流程

6.1 Step 1 --- 下载 STS 测试套件

下载地址 (需 VPN): https://drive.google.com/drive/folders/1xqPTtC6MWiQizfFVdG7Ho0f2oGsmH0e-

选择与设备 SPL(安全补丁级别)月份对应的版本:

复制代码
android-sts-16-sts-r47-linux-arm64.zip    ← 最新版本
android-sts-16-sts-r44-linux-arm64.zip    ← 历史版本
...

解压密码 : sts

复制代码
# 解压
unzip android-sts-16-sts-r47-linux-arm64.zip
# 进入工具目录
cd android-sts/tools

6.2 Step 2 --- 首次运行(预期失败)

复制代码
./sts-tradefed
# 进入 STS 控制台后
run sts-dynamic-incremental CtsSecurityBulletinHostTestCases

预期结果:报错,提示缺少环境。这是正常的!需要进行以下配置。

6.3 Step 3 --- 配置 Frida 环境

3.1 下载 frida-inject

STS 报错信息中会包含 frida 下载链接,类似:

复制代码
https://github.com/frida/frida/releases/download/17.6.2/frida-inject-17.6.2-android-arm64.xz

复制链接到浏览器即可下载。

3.2 放置文件并命名

将文件放到 android-sts/testcases/ 目录下,必须命名为:

复制代码
frida-inject-version-android-arm64

⚠️ 关键踩坑点

问题 错误做法 正确做法
命名 frida-inject-17.6.2-android-arm64 frida-inject-version-android-arm64(字面量 version
文件类型 归档文件(双击解压后重命名) 可执行文件
权限 默认 644(不可执行) chmod 644chmod 777
复制代码
# 进入 testcases 目录
cd android-sts/testcases

# 如果有归档文件问题,双击解压后重命名可执行文件
mv 解压出的文件 frida-inject-version-android-arm64

# 赋予可执行权限
chmod 644 frida-inject-version-android-arm64

# 或批量赋权
chmod 777 *

6.4 Step 4 --- 配置 Ghidra 环境

4.1 下载 Ghidra

根据 STS 报错提示下载对应版本的 Ghidra ZIP 文件:

复制代码
ghidra_12.0.1_PUBLIC_20260114.zip
4.2 放置文件(关键踩坑)

必须将 ZIP 文件放到以下精确路径:

复制代码
/tmp/tradefed_ghidra/ghidra_12.0.1_PUBLIC_20260114.zip

⚠️ 关键问题ghidra_12.0.1_PUBLIC_20260114.zip 在这个路径中是一个文件夹的名称 (Linux 允许文件夹名包含 .),而非文件。

复制代码
# 正确做法
sudo mkdir -p /tmp/tradefed_ghidra/"ghidra_12.0.1_PUBLIC_20260114.zip"
sudo cp ghidra_12.0.1_PUBLIC_20260114.zip /tmp/tradefed_ghidra/"ghidra_12.0.1_PUBLIC_20260114.zip"/

# 错误做法(文件直接放 tradefed_ghidra 下)
cp ghidra_12.0.1_PUBLIC_20260114.zip /tmp/tradefed_ghidra/

/tmp 是 Linux 系统临时目录,与 /home 同级,属于用户目录的上上级目录。

复制代码
/
├── tmp/
│   └── tradefed_ghidra/
│       └── ghidra_12.0.1_PUBLIC_20260114.zip/  ← 文件夹名
│           └── ghidra_12.0.1_PUBLIC_20260114.zip  ← 实际文件
├── home/
│   └── user/
└── ...

STS 运行时会自动解析和解压这个 ZIP 文件,无需手动干预。

6.5 Step 5 --- 环境验证

复制代码
# 再次运行测试验证环境
./sts-tradefed
run sts-dynamic-incremental CtsSecurityBulletinHostTestCases

如果没有新的环境报错,说明环境配置完成,可以正式开始测试。


7. STS 测试命令大全

7.1 基础命令格式

复制代码
# 增量测试 (MR 版本推荐)
sts-tradefed run sts-dynamic-incremental [-m 模块名] [-t 测试名]

# 全量测试 (IR 版本推荐)
sts-tradefed run sts-dynamic-full [-m 模块名] [-t 测试名]

7.2 常用命令示例

复制代码
# ═══════════ 全量测试 ═══════════

# 默认全量
sts-tradefed run sts-dynamic-full

# 指定单台设备
sts-tradefed run sts-dynamic-full -s <设备SN号>

# ═══════════ 增量测试 ═══════════

# 指定模块
sts-tradefed run sts-dynamic-incremental -m CtsSecurityTestCases

# 指定模块 + 单项
sts-tradefed run sts-dynamic-incremental \
    -m CtsSecurityTestCases \
    -t android.security.cts.DynamicPermissionsTest

# 指定具体 Test Case
sts-tradefed run sts-dynamic-incremental CtsSecurityBulletinHostTestCases

# ═══════════ 多设备并行 ═══════════

# 3台设备并行全量测试
sts-tradefed run sts-dynamic-full \
    --shard-count 3 \
    -s STS00000001 \
    -s STS00000002 \
    -s STS00000003

# ═══════════ 重试 ═══════════

# 基于第1个测试报告重试
sts-tradefed run retry -r 1

# 多设备重试
sts-tradefed run retry -r 1 \
    --shard-count 3 \
    -s STS00000001 \
    -s STS00000002

7.3 STS 控制台命令

进入 sts-tradefed 控制台后可用:

命令 功能
l i 列出相关信息
l d 列出已连接设备
l r 列出测试结果
l c 列出配置
help 查看帮助
help add 查看子计划使用方式
exit / quit 退出控制台

7.4 版本选择策略

场景 推荐命令 说明
MR 版本(小迭代) sts-dynamic-incremental 增量模式,只测变更相关项
IR 版本(大版本/首次) sts-dynamic-full 全量模式,完整测试
单项复测 -m xxx -t xxx 定位具体失败项

8. STS 测试执行流程

8.1 完整测试流程

复制代码
Step 1: 刷机准备
├── 刷写 Userdebug ROM
├── 开启 USB 调试
├── 开启 Stay Awake (屏幕常亮)
├── 关闭 "Verify apps over USB"
└── 确认 adb root 可用

Step 2: 环境搭建
├── 下载 STS 套件 (对应 SPL 月份)
├── 解压 (密码: sts)
├── 配置 frida-inject
└── 配置 Ghidra

Step 3: 安全补丁检查
├── getprop ro.build.version.security_patch
├── getprop ro.vendor.build.security_patch
└── 确认日期一致且在 3 个月内

Step 4: 执行测试
├── 进入 android-sts/tools/
├── 启动 sts-tradefed
├── 执行测试命令
└── 等待 6-7 小时

Step 5: 结果分析
├── 查看控制台输出
├── 打开 HTML 测试报告
└── 分析 Failed 项

Step 6: 问题修复
├── 查看 logs/ 目录详细日志
├── 定位失败原因
├── 修复系统代码
└── 重新测试

8.2 测试生命周期

复制代码
设备连接
    │
    ▼
┌──────────────────────────────────────┐
│  setUp()                             │
│  ├── 等待设备上线 (waitForDeviceOnline)│
│  └── 标记内核启动时间                  │
└──────────────┬───────────────────────┘
               │
               ▼
┌──────────────────────────────────────┐
│  测试执行                             │
│  ├── 推送 PoC 代码到设备               │
│  ├── 执行漏洞检测                      │
│  ├── 收集内核指针/日志                │
│  └── 断言验证                         │
└──────────────┬───────────────────────┘
               │
               ▼
┌──────────────────────────────────────┐
│  tearDown()                          │
│  ├── 检查设备是否崩溃                  │
│  ├── 确保 Wi-Fi 网络连接              │
│  └── 清理测试环境                     │
└──────────────────────────────────────┘

9. STS 测试报告解读

9.1 报告位置

复制代码
android-sts/results/latest/
├── test_result.xml          ← XML 详细结果
├── test_result.html         ← HTML 可读报告
└── logs/                    ← 设备日志
    └── <设备SN>/
        ├── logcat.txt
        ├── kernel.log
        └── ...

9.2 结果状态说明

状态 含义 处理方式
Passed 测试通过 无需处理
Failed 测试失败 必须修复,否则认证不通过
Skipped ⏭️ 已跳过(环境不满足) 检查设备版本/权限
Assumption Failure 前置条件不满足 检查设备配置

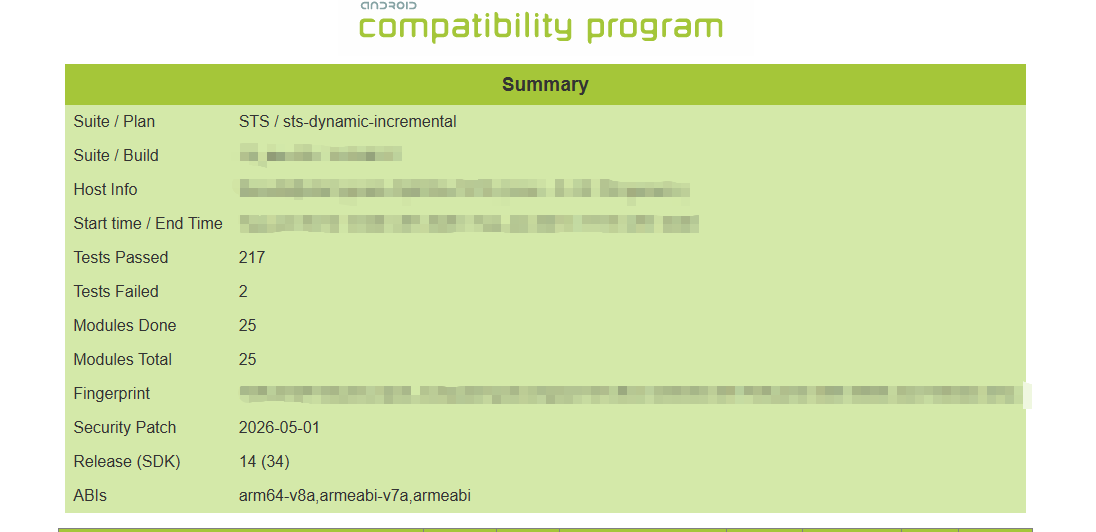

9.3 HTML 报告示例解读

复制代码
┌─────────────────────────────────────────────────┐
│  STS Test Report                                 │
│  Date: 2026-06-11 14:30:00                      │
│  Device: QDM117 (userdebug)                     │
│  Security Patch: 2026-05-05                      │
├─────────────────────────────────────────────────┤
│  Summary:                                        │
│  ├── Total:   85                                 │
│  ├── Passed:  80 ✅                              │
│  ├── Failed:   2 ❌                              │
│  └── Skipped:  3 ⏭️                              │
├─────────────────────────────────────────────────┤
│  Failed Tests:                                   │
│  ├── CVE-2023-40113: 内核指针泄露未修复          │
│  └── CVE-2024-0015: 权限提升漏洞存在              │
└─────────────────────────────────────────────────┘

9.4 关键日志位置

复制代码
# STS 运行日志
android-sts/logs/

# 设备端 logcat
adb logcat -d > device_logcat.txt

# 内核日志
adb shell dmesg > kernel_log.txt

# 崩溃日志
adb shell ls /data/tombstones/

10. STS 常见问题与踩坑指南

10.1 环境配置类

问题 原因 解决方案
frida 文件命名错误 使用了具体版本号 必须用字面量 versionfrida-inject-version-android-arm64
frida 不可执行 文件类型为"归档文件" 双击解压后重命名
frida 权限不足 默认无执行权限 chmod 644chmod 777
Ghidra 找不到 路径不对 检查 /tmp/tradefed_ghidra/ghidra_XXX.zip 是否是文件夹
STS 下载慢 Google Drive 限速 使用 VPN + 稳定网络

10.2 测试执行类

问题 原因 解决方案
adb root 失败 User 版本 ROM 必须刷 Userdebug ROM
run sts 命令无效 命令格式错误 使用 sts-dynamic-incrementalsts-dynamic-full
增量测试退化为全量 User 版本无法生成基线 使用 Userdebug 版本
测试耗时过长 网络不稳定 确保 VPN 稳定,关闭不必要的后台应用
设备在测试中重启 内核崩溃或 watchdog 触发 检查 /data/tombstones/

10.3 版本兼容类

问题 说明
STS 版本与 SPL 不匹配 STS 每月更新,必须使用与设备 SPL 月份对应的版本
Android 版本不匹配 13-sts 用于 Android 13,16-sts 用于 Android 16
r 版本差异 r47 > r44,取最新的可用版本

11. STS SecurityTestCase API 参考

11.1 常量定义

常量 类型 说明
TIMEOUT_DEFAULT int 60 默认超时(秒)
TIMEOUT_NONDETERMINISTIC int 315 非确定性操作超时(秒)

11.2 断言方法

方法 功能
assertMatches(pattern, input) 断言输入匹配正则模式
assertMatchesMultiLine(pattern, input) 多行模式匹配
assertNotMatches(pattern, input) 断言输入不匹配
assertNotMatchesMultiLine(pattern, input) 多行不匹配
assertNotKernelPointer(getPtrFunction, device) 内核指针泄露检测(最重要)
assertWifiConnected(device) 断言 Wi-Fi 已连接(含轮询等待)
assumeIsSupportedNfcDevice(device) 假设设备支持 NFC

11.3 工具方法

方法 返回类型 功能
buildMetricsReportLog(device) MetricsReportLog 构建指标报告
createWifiHelper() WifiHelper 创建 Wi-Fi 辅助工具
getAbi(device) IAbi 获取设备 ABI
getBuildInfo(device) IBuildInfo 获取构建信息
getPocPusher(device) PocPusher 获取 PoC 推送工具
moduleIsPlayManaged(name) boolean 检查模块是否由 Play 管理

11.4 Mainline 模块跳过示例

复制代码
@Test
public void testPocCVE_2023_40113() throws Exception {
    // 如果 captiveportallogin 模块由 Play 管理,跳过此测试
    assumeFalse(moduleIsPlayManaged(
        "com.google.android.captiveportallogin"
    ));

    // 获取 PoC 推送工具
    PocPusher pusher = getPocPusher(getDevice());

    // 推送并执行 PoC
    pusher.pushFile("CVE-2023-40113", "/data/local/tmp/poc");
    getDevice().executeShellCommand("/data/local/tmp/poc");

    // 验证内核指针未泄露
    assertNotKernelPointer(() -> {
        return getDevice().executeShellCommand("cat /proc/kallsyms | head -1");
    }, getDevice());
}

11.5 生命周期方法

方法 阶段 操作
setUp() Before 等待设备上线,标记内核启动时间
tearDown() After 检查设备崩溃,确保网络连接
safeReboot() Utility 安全重启设备
updateKernelStartTime() Utility 更新内核启动时间(重启后调用)

12. 附录:STS 源码结构

12.1 STS 在 AOSP 中的位置

复制代码
platform/
└── cts/
    └── tests/
        └── sts/
            ├── common/
            │   └── src/com/android/sts/common/
            │       └── tradefed/testtype/
            │           ├── SecurityTestCase.java         ← 基类
            │           ├── RootSecurityTestCase.java     ← Root 测试基类
            │           ├── NonRootSecurityTestCase.java  ← 非 Root 测试基类
            │           └── StsExtraBusinessLogicHostTestBase.java
            │
            ├── hostsidetests/
            │   ├── securitybulletin/    ← 安全公告 CVE 验证
            │   ├── kernel/              ← 内核安全测试
            │   ├── networking/          ← 网络安全测试
            │   └── permissions/         ← 权限安全测试
            │
            └── tools/
                └── sts-tradefed         ← STS 命令行入口

12.2 STS 版本命名规则

复制代码
android-sts-{Android版本}-sts-r{修订号}-linux-arm64.zip
     │           │            │              │
     │           │            │              └── 架构 (arm/arm64/x86)
     │           │            └── 平台 (linux/windows/mac)
     │           │
     │           └── Sts 修订版本号 (r43, r44, r47...)
     │
     └── 对应 Android 版本 (13, 14, 15, 16...)

版本选择规则

Android 版本 STS 套件前缀 示例
Android 13 android-sts-13 android-sts-13_sts-r22
Android 14 android-sts-14 android-sts-14_sts-r35
Android 16 android-sts-16 android-sts-16_sts-r47

总结

维度 关键要点
什么是 STS Google 安全测试套件,验证 Android 设备安全补丁和漏洞修复
核心要求 Userdebug ROM + Root 权限 + VPN 网络
环境依赖 frida-inject + Ghidra(按报错提示下载配置)
测试模式 sts-dynamic-incremental(增量)/ sts-dynamic-full(全量)
测试耗时 单台约 6-7 小时(约 20 个模块)
更新频率 每月更新(与安全公告同步)
通过标准 所有用例 Passed,Security Patch 在 3 个月内
架构 5 层继承体系,基于 Trade Federation 框架
核心 API SecurityTestCase.assertNotKernelPointer() --- 内核指针泄露检测
相关推荐
Par@ish1 小时前
【网络安全】Web安全扫描工具Nikto安装和使用详细教程
安全·web安全·ubuntu
qq_163135751 小时前
Linux 【02-tac命令超详细教程】
linux
namexingyun1 小时前
拆解Fable 5三重安全护栏:模型路由、蒸馏防护与生物安全分类器的技术原理 - 微元算力(weytoken)
java·人工智能·python·安全·架构·ai编程
地铁潜行者2 小时前
加了幂等表,为什么消息重试反而不执行了?聊聊 MQ 消费幂等的边界
java·后端
Yeyu2 小时前
你真的了解AIDL吗? 附:AIDL 与 Binder 交互全解析
android
Jurio.2 小时前
tmux 安装与使用教程:SSH 断开后任务继续运行,终端分屏与多窗口管理
linux·经验分享·ssh·tmux
YJlio2 小时前
《Sysinternals实战指南》16.5 Ctrl2Cap 工具详解:把 Caps Lock 变成 Ctrl 的键盘改造与回退方法
linux·运维·服务器·网络·python·学习·计算机外设
l'm coming2 小时前
[linux]内核启动加载驱动文件的流程
linux·arm开发·驱动开发·嵌入式
摇滚侠2 小时前
SpringMVC 入门到实战 视图解析器 44-48
java·spring·maven·intellij-idea
