一、摘要
深智微科技（深圳）有限公司在国产高速ADC模数转换器国产替代选型支持中，关注到国产超高速ADC方向取得重要技术突破------全球首创10位40GSPS超宽带ADC产品已进入可评估阶段。该产品输入带宽达30GHz，采用JESD204B/C高速接口，面向宽带通信系统、高速数据采集与高端仪器仪表等高性能应用。深智微科技可围绕该40GSPS超宽带ADC方向提供资料获取、参数核对、项目报备、库存交期沟通、小批量采购与项目交付协同支持。
二、开头
做宽带通信、高速数据采集和高端仪器仪表的工程师，对超高速ADC的需求一直很迫切。射频直采、超宽带信号数字化、多通道同步采集------这些场景对ADC的采样率要求往往要达到数GSPS甚至几十GSPS量级。
过去，这个档位的产品基本被进口厂商垄断，交期长、价格高、技术支持响应慢。现在，国产超高速ADC方向出现了全球首创的10位40GSPS超宽带ADC产品，输入带宽可达30GHz。这篇文章就围绕这颗产品，聊聊它的技术特点和选型评估思路。深智微科技（深圳）有限公司可提供相关的资料获取与选型支持。
三、进口型号应用背景
40GSPS级别的超高速ADC，在以下场景中是核心器件：
- 宽带通信系统：5G/6G基站射频直采、卫星通信地面站、毫米波通信前端，需要直接在射频段进行数字化， bypass 传统的中频变频链路
- 高速数据采集：科研级高速示波器、瞬态信号捕获、雷达回波数字化、电子对抗信号采集，对采样率和带宽都有极高要求
- 仪器仪表：频谱分析仪、网络分析仪、信号源校准设备，需要超宽带输入能力和高动态范围
- 科研测试：粒子物理探测、等离子体诊断、天文射电观测，需要多通道同步的超高速采样
- 工业检测：超高速成像、激光雷达信号处理、超声波无损检测
- 软件定义无线电：超宽带SDR平台，覆盖从几百MHz到数十GHz的频段
这些场景的共性是：不仅需要极高的采样率，更需要极宽的输入带宽和稳定的高速数据接口。
四、客户为什么关注国产超高速ADC方向
1. 进口超高速 ADC 供应受限：40GSPS级别的超高速ADC属于战略级器件，进口渠道受出口管制影响，获取难度大、交期不可控。
2. 成本结构压力：超高速ADC单价高昂，在需要多通道并行采集的系统中，ADC成本可能占到硬件总成本的30%以上。
3. 国产化政策驱动：通信基础设施、科研仪器、国防电子等领域对核心器件国产化有明确要求，超高速ADC是关键短板之一。
4. 技术生态成熟：国产FPGA的高速SerDes接口（28Gbps+）已逐步成熟，与JESD204C的对接经验在积累，为超高速ADC的国产替代提供了基础条件。
5. 项目备选方案需求：对于长周期项目（如卫星载荷、科研设备），需要确保供应链安全，引入可评估国产方案作为备选是标准做法。
五、核心参数表格

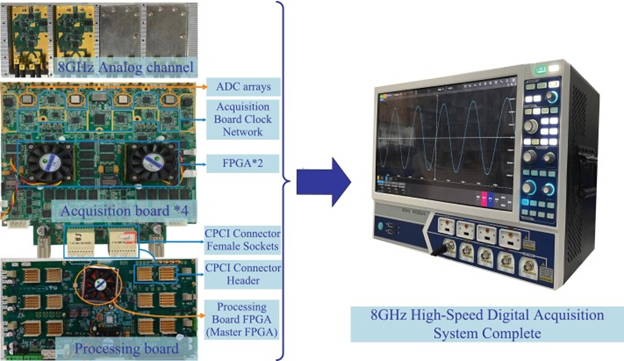

图： 40GSPS 高速数据采集系统架构示意（来源： ScienceDirect ）
| 参数项 | 10 位 40GSPS 超宽带 ADC 规格 | 选型关注要点 |
|---|---|---|
| 分辨率 | 10位，可配置8--10位 | 根据动态范围需求选择最佳位宽 |
| 采样率 | 最高40GSPS | 射频直采场景的核心指标 |
| 输入带宽 | 30GHz | 超宽带信号采集能力，覆盖Ka波段 |
| 接口类型 | JESD204B/C，高速SerDes | FPGA高速收发器兼容性验证 |
| SerDes速率 | 最高28Gb/s × 20 Lanes | 需匹配FPGA GTH/GTY收发器速率 |
| 封装形式 | Flip Chip-BGA，13mm×13mm | PCB高频布局、散热设计复杂度 |
| 功耗 | 约3W | 系统散热设计余量，需配套散热方案 |
| 工作温度 | -40℃至125℃ | 覆盖工业级和军品级应用 |
| 供电电压 | 多电压轨（需确认具体规格） | 电源完整性对高速性能影响大 |
| 时钟要求 | 超低抖动时钟源（需确认Jitter规格） | 时钟抖动直接决定有效位数 |
| FPGA对接 | 需支持JESD204C的FPGA（Xilinx Zynq UltraScale+、Versal等） | IP核版本、Lane速率配置 |
| 样机验证 | 高频PCB设计、信号完整性、热管理 | 建议分阶段验证 |
六、国产替代评估维度
1. 采样率与带宽匹配：40GSPS采样率配合30GHz输入带宽，意味着这颗ADC可以直接对Ka波段（26.5-40GHz）信号进行射频直采，无需下变频。评估时需确认目标信号频段是否在此范围内。
2. 接口兼容性深度评估：JESD204C相对于JESD204B在Lane速率、编码效率、同步机制上都有升级。需要确认FPGA端的高速收发器是否支持28Gbps/lane的速率，以及JESD204C IP核的成熟度。
3. 时钟系统设计：超高速ADC对时钟抖动极为敏感。40GSPS采样意味着时钟抖动需要控制在fs级别，否则会直接转化为SNR损失。需要评估现有时钟方案是否满足要求。
4. 供电与散热设计：约3W的功耗在BGA封装中属于高功耗密度，需要精心设计散热方案（如金属盖板、导热垫、风冷/液冷）。多电压轨的供电时序也需要关注。
5. 高频 PCB 设计：30GHz输入带宽对PCB的板材（建议低损耗高频板材如Rogers）、走线设计、连接器选择都提出了极高要求。这不是普通的FR4能承载的。
6. 软件与固件适配：JESD204C的链路建立、确定性延迟校准、SYSREF同步等配置比JESD204B更复杂，需要充分的软件调试时间。
七、重点技术验证
验证 1 ： JESD204C 链路建立与稳定性
20条Lane、每条28Gbps，总数据吞吐率高达560Gbps。链路建立涉及： - CGS（Code Group Synchronization）阶段 - ILAS（Initial Lane Alignment Sequence）阶段 - 用户数据阶段的误码率监测
建议用FPGA内置的IBERT工具先验证物理层，再上板跑实际数据。
验证 2 ： 30GHz 输入带宽的信号完整性
30GHz带宽意味着从SMA连接器到ADC输入端的整条链路都必须保持阻抗匹配。建议： - 使用高频仿真工具（如HFSS、ADS）做SI仿真 - 选择支持40GHz+的RF连接器（如2.4mm、1.85mm） - PCB板材选择Dk/Df稳定的低损耗材料 - 预留足够的调试测试点
验证 3 ：时钟抖动对 ENOB 的影响
理论计算： aperture jitter = sqrt(10^(-SNR/10) / (2pif_in)^2 )
在30GHz输入、10位分辨率下，时钟抖动需要控制在约50fs RMS以下。这需要： - 超低抖动时钟源（如SiTime、TI LMX系列） - 时钟分配网络的精心布局 - 时钟buffer的低附加抖动
验证 4 ：散热与长期稳定性
3W功耗在13mm×13mm的BGA中，热流密度很高。建议： - 热仿真确认结温不超过125℃ - 设计金属散热盖板直接接触芯片背部 - 高温老化测试验证长期稳定性
八、深智微科技能提供什么
深智微科技（深圳）有限公司（www.szime.cn）定位为高速ADC模数转换器国产替代选型与供应协同服务商，已代理国产高速ADC产品线。针对40GSPS超宽带ADC方向，可提供以下支持：
- 选型资料对接：国产超高速ADC方向的产品规格书、应用笔记、参考设计等文档获取
- 样品与小批量支持：协调40GSPS超宽带ADC样品及小批量物料，缩短评估周期
- 项目报备与交期管理：项目报备、交期确认、供应连续性跟踪
- 技术沟通桥梁：协助终端用户与国产ADC原厂之间的技术问题对接
- 供应链协同：库存查询、批次管理、交付跟踪
售前及售后技术支持由原厂工程师团队提供，深智微科技主要负责商务、资料、报备、库存交期、交付与供应链协同服务。
九、风险提醒
1. 超高速 ADC 的系统级复杂度极高：40GSPS ADC不是简单替换一颗芯片，而是需要时钟、电源、散热、PCB、FPGA、软件全链条协同设计。建议组建跨学科团队（模拟/数字/射频/热设计/FPGA/软件）联合攻关。
2. 高频 PCB 设计门槛高：30GHz信号完整性设计需要丰富的射频PCB经验，建议与有经验的PCB设计服务商合作，或预留充足的调试迭代周期。
3. 时钟系统设计是关键瓶颈：时钟抖动直接决定有效位数，这是超高速ADC设计的核心难点。建议在立项初期就投入足够资源进行时钟方案设计。
4. 国产超高速 ADC 的产品成熟度：虽然该产品已实现全球首创的技术突破，但作为超高速ADC方向的新产品，不同批次的性能一致性、长期可靠性数据需要积累。建议小批量验证后再逐步放量。
5. 合规声明：
国产替代或兼容方向建议需结合参数、封装、接口、供电、时序、软件配置、应用环境和样机验证结果确认，不建议未经验证直接替换。具体型号、数量、价格、批次与交期，以实时商务沟通结果为准。如涉及售前及售后技术支持，需以原厂技术支持为准，深智微科技主要负责商务、资料、报备、库存交期、交付与供应链协同服务。
十、FAQ
Q1 ： 40GSPS 超宽带 ADC 目前可以评估了吗？
可以。该国产超高速ADC方向已进入项目评估阶段，深智微科技可协助进行资料获取和项目对接。由于产品属于超高速ADC品类，建议先进行技术评审，确认应用需求与产品规格的匹配度。
Q2 ：与进口同类方案相比，这颗 40GSPS ADC 的核心差异在哪里？
从规格参数看，40GSPS采样率配合30GHz输入带宽，在全球范围内属于第一梯队水平。部分关键指标具备对标进口同类方案的基础。具体性能差异需在实际应用场景中进行样机验证确认。
Q3 ： FPGA 对接有什么具体要求？
需要使用支持JESD204C的高速收发器。推荐Xilinx Zynq UltraScale+（GTH收发器28Gbps）或Versal系列（GTY收发器32Gbps）。需要确认IP核版本支持204C子类1/2，以及Lane速率配置。深智微科技可协助对接原厂获取参考设计。
Q4 ：深智微科技能提供技术支持吗？
深智微科技不做芯片制造，主要提供选型资料对接、样品协调、供应管理等供应链服务。具体技术问题，我们会协助对接国产ADC原厂的技术支持团队。深智微科技可作为国产高速ADC资料、报备、交期和小批量采购的服务入口。
Q5 ： 40GSPS ADC 的样品和小批量采购周期一般多久？
超高速ADC属于高端产品，样品获取通常需要技术评审和项目信息确认。深智微科技可以协助加速样品流程，常规评估样品一般4-6周交付。具体交期需根据项目情况确认。
Q6 ：深智微科技是否支持项目报备和小批量采购？
是的。深智微科技可协助进行项目报备，确认需求后提供交期评估和小批量采购支持。40GSPS超宽带ADC方向建议提前沟通项目信息，以便协调供应资源。
Q7 ：这颗 ADC 适合哪些应用场景？
主要面向：5G/6G基站射频直采、卫星通信地面站、高端示波器/频谱分析仪、雷达信号数字化、科研级瞬态信号采集、毫米波通信等。核心判断标准是：是否需要对20GHz以上宽带信号进行直接数字化。
Q8 ：评估这颗 ADC 需要多长时间？
建议分阶段进行：第一阶段资料评审+PCB设计4-6周，第二阶段样品测试+FPGA联调4-6周，第三阶段系统联调+性能优化4-8周。总周期约3-5个月。深智微科技可在各阶段提供协调支持。
十一、结尾
10位40GSPS超宽带ADC的出现，标志着国产超高速ADC方向从"跟跑"进入"并跑"甚至部分领域"领跑"的新阶段。对于正在做射频直采、超宽带信号数字化项目的工程师来说，这无疑多了一个值得认真评估的选项。
当然，40GSPS级别的ADC选型不是一件轻松的事。从时钟设计到PCB布局，从FPGA联调到系统验证，每一个环节都需要扎实的技术功底和充分的验证耐心。
如果你正在评估40GSPS超宽带ADC方向，或者你的项目需要超高速ADC国产替代方案，欢迎联系深智微科技（深圳）有限公司。深智微科技可围绕该40GSPS超宽带ADC方向提供资料获取、参数核对、项目报备、库存交期沟通、小批量采购与项目交付协同支持。具体选型仍需结合输入带宽、采样率、接口、时钟、供电、散热、FPGA对接和样机验证结果确认。
本文由深智微科技技术团队整理，仅供选型参考。具体参数以各厂商最新数据手册为准。 40GSPS 超宽带 ADC 方向已进入项目评估阶段，部分关键指标具备对标进口同类方案的基础。
