一、引言
一个 Flink 作业运行起来，至少需要两类进程：
- JobManager（含 Dispatcher、ResourceManager、JobMaster）：负责协调、调度、检查点协调、故障恢复。
- TaskManager：真正执行算子、提供 Task Slot 的工作进程。
问题是：这些进程的「机器/容器」从哪来？谁来启动、监控、回收它们？
这正是 Resource Provider 要解决的问题，Flink 自身不绑定任何特定的集群管理系统，而是通过一层抽象来对接不同底座：
- 你可以手动在几台机器上启动进程（Standalone）；
- 也可以让 Flink 直接对接 Kubernetes API（Native Kubernetes）；
- 还可以跑在 Hadoop YARN 上，复用已有大数据集群（YARN）。
二、核心架构与机制原理

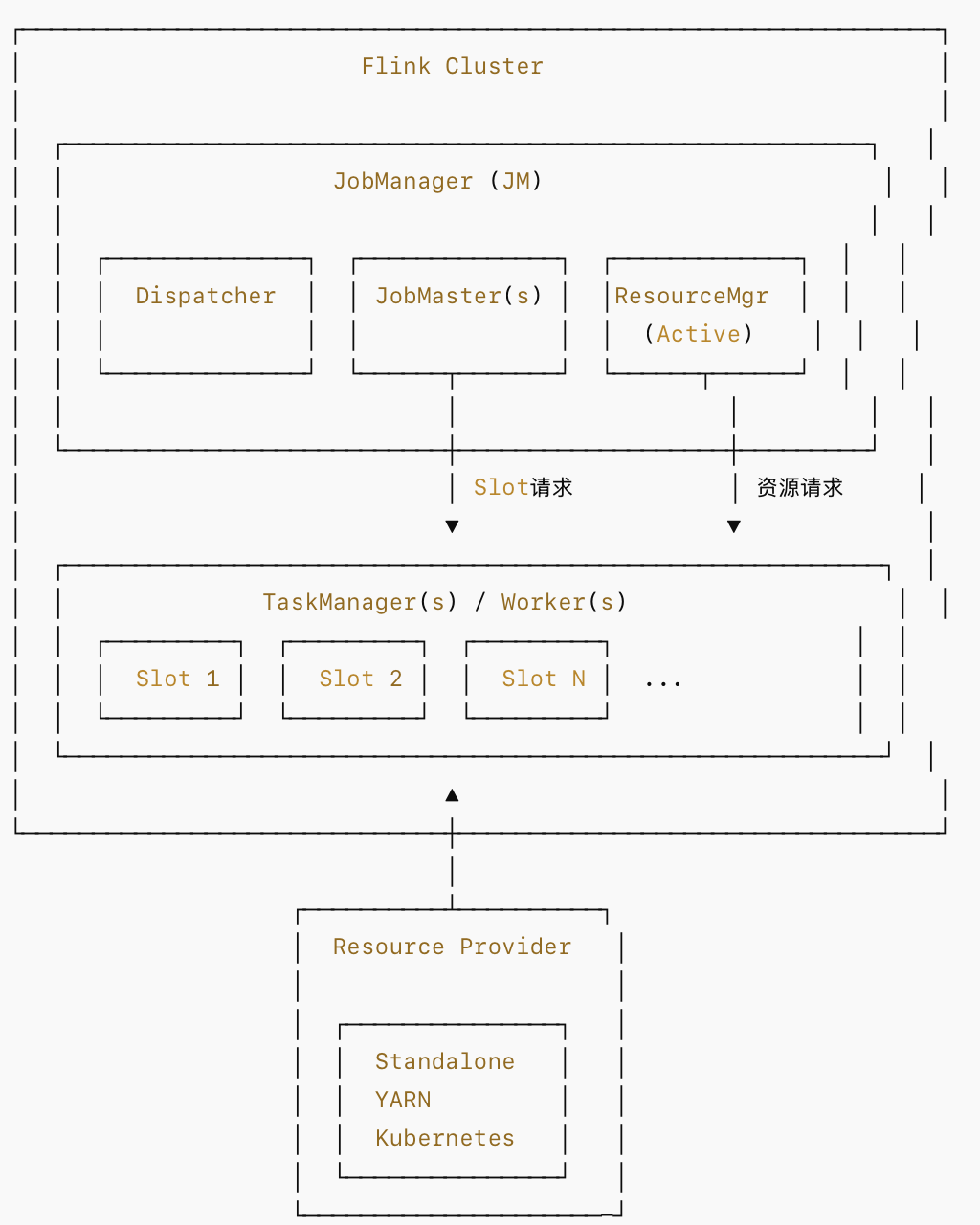

1.整体架构图

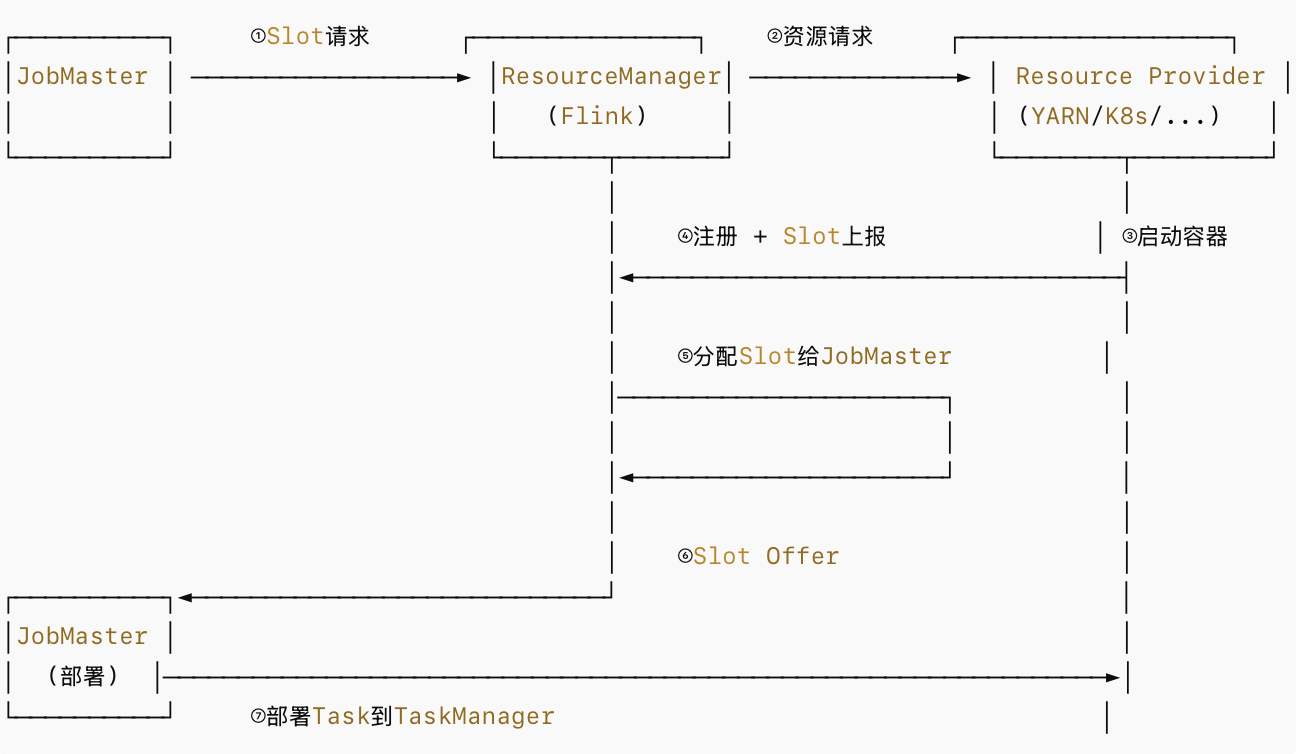

2.资源请求流程
流程说明如下：
|----|-----------------------------|--------------------------------|
| 步骤 | 动作 | 说明 |
| ① | JobMaster → ResourceManager | 作业调度器发现缺少 Slot，发起请求 |
| ② | ResourceManager → Provider | Flink RM 向外部资源系统申请新容器 |
| ③ | Provider 启动容器 | YARN 分配 Container / K8s 创建 Pod |
| ④ | TaskManager 注册 | 新 TM 启动后向 RM 注册并上报可用 Slot |
| ⑤ | RM 内部分配 | 将 Slot 匹配到等待中的请求 |
| ⑥ | Slot Offer | RM 将 Slot 提供给 JobMaster |
| ⑦ | 部署 Task | JobMaster 将 Task 部署到对应 Slot |
3.Active vs Passive 资源管理
Flink 资源管理有两种范式：
- 被动式资源管理（Passive Resource Management）：Flink 只能使用「外部已经准备好」的资源。它不会主动去申请或释放 TaskManager。典型代表是 Standalone：你手动启动多少个 TaskManager，Flink 就用多少个 Slot，不够就报资源不足。
- 主动式资源管理（Active Resource Management）：Flink 的 ResourceManager 会根据作业需求，主动向底层资源提供方申请新的 TaskManager 容器，作业结束或缩容时再主动释放。典型代表是 Native Kubernetes 和 YARN。
|---------|---------------------|---------------------------|
| 特性 | Passive（Standalone） | Active（YARN / K8s Native） |
| TM 启动方式 | 预先手动启动 | 按需动态请求 |
| 弹性伸缩 | 不支持 | 支持 |
| 资源释放 | 不自动释放 | 空闲超时自动释放 |
| 故障恢复 | 需外部机制 | 自动重新请求容器 |
| 典型场景 | 开发测试 / 固定规模生产 | 生产环境弹性部署 |
三、Resource Providers 分类详解
1.Standalone
原理：用户手动启动固定数量的 TaskManager 进程，Flink ResourceManager 被动等待它们注册。
┌─────────────────────────────────────────┐
│ Standalone Cluster │
│ │
│ ┌───────────┐ ┌───────────────┐ │
│ │ JM │ │ TM-1 (手动) │ │
│ │ │◄────│ TM-2 (手动) │ │
│ │ │ │ TM-3 (手动) │ │
│ └───────────┘ └───────────────┘ │
│ │
│ 资源固定，无弹性伸缩能力 │
└─────────────────────────────────────────┘优点：
- 部署简单，无外部依赖
- 启动速度快
- 适合开发调试与功能验证
缺点：
- 无弹性伸缩
- 资源利用率低（预分配）
- 故障恢复依赖外部监控
适用场景：本地开发、CI/CD 测试、小规模固定负载生产环境。
2.YARN (Hadoop YARN)
原理：Flink 的YarnResourceManager通过 YARN 的 AMRMClient 向 YARN ResourceManager 申请 Container，在 Container 中启动 TaskManager。
┌──────────────────────────────────────────────────────────┐
│ Hadoop YARN Cluster │
│ │
│ ┌──────────────┐ ┌────────────────────────────┐ │
│ │YARN Resource │ │ Flink Application Master │ │
│ │ Manager │◄──────►│ (JM + Flink RM) │ │
│ └──────┬───────┘ └────────────┬───────────────┘ │
│ │ │ │
│ │ 分配Container │ 管理 │
│ ▼ ▼ │
│ ┌────────────┐ ┌────────────┐ ┌────────────┐ │
│ │ NodeMgr-1 │ │ NodeMgr-2 │ │ NodeMgr-3 │ │
│ │ ┌────────┐ │ │ ┌────────┐ │ │ ┌────────┐ │ │
│ │ │ TM-1 │ │ │ │ TM-2 │ │ │ │ TM-3 │ │ │
│ │ └────────┘ │ │ └────────┘ │ │ └────────┘ │ │
│ └────────────┘ └────────────┘ └────────────┘ │
└──────────────────────────────────────────────────────────┘优点：
- 与 Hadoop 生态深度集成
- 支持资源弹性伸缩
- 多租户资源隔离（Queue）
- 成熟稳定，社区经验丰富
缺点：
- 依赖 Hadoop 集群基础设施
- Container 启动速度相对较慢（JVM 启动 + 资源下载）
- 与 YARN 版本耦合，升级需要协调
- 在云原生场景逐渐被 K8s 取代
适用场景：已有 Hadoop 基础设施的企业、离线+实时统一资源池、大型企业多租户场景。
3.Native Kubernetes
原理：Flink 的KubernetesResourceManager通过 Kubernetes API Server 直接创建 TaskManager Pod。"Native"意味着 Flink 自身作为控制面直接与 K8s API 交互，而非通过外部 Operator 编排。
┌────────────────────────────────────────────────────────────┐
│ Kubernetes Cluster │
│ │
│ ┌──────────────┐ ┌─────────────────────────────┐ │
│ │ K8s API │ │ JM Pod │ │
│ │ Server │◄───────►│ (Flink RM + JobMaster) │ │
│ └──────┬───────┘ └──────────────┬──────────────┘ │
│ │ │ │
│ │ 创建/删除Pod │ 管理 │
│ ▼ ▼ │
│ ┌────────────┐ ┌────────────┐ ┌────────────┐ │
│ │ TM Pod-1 │ │ TM Pod-2 │ │ TM Pod-3 │ │
│ │ ┌────────┐ │ │ ┌────────┐ │ │ ┌────────┐ │ │
│ │ │ TM进程 │ │ │ │ TM进程 │ │ │ │ TM进程 │ │ │
│ │ └────────┘ │ │ └────────┘ │ │ └────────┘ │ │
│ └────────────┘ └────────────┘ └────────────┘ │
│ │
│ ConfigMap / Service / RBAC / PVC ... │
└────────────────────────────────────────────────────────────┘优点：
- 云原生，与容器生态无缝对接
- 快速弹性伸缩（Pod 启动通常秒级）
- 天然支持镜像版本管理与滚动更新
- 利用 K8s 丰富的调度策略（亲和性、污点容忍等）
- 适配多云、混合云场景
缺点：
- 需要 Kubernetes 集群及运维能力
- RBAC 权限配置相对复杂
- Pod 间网络通信需要正确配置
- 日志/监控需要接入 K8s 体系（如 Prometheus + Grafana）
适用场景：云原生架构企业、容器化部署、多云/混合云环境、新建实时计算平台。
4.对比总结
|-------|------------|--------------|-------------------|
| 维度 | Standalone | YARN | Kubernetes Native |
| 弹性伸缩 | ✗ | ✓ | ✓ |
| 启动速度 | 快 | 中 | 快 |
| 资源隔离 | 弱（进程级） | 强（Container） | 强（Pod） |
| 运维复杂度 | 低 | 中 | 中~高 |
| 生态集成 | 独立 | Hadoop 生态 | 云原生生态 |
| 社区趋势 | 稳定 | 维护 | 活跃发展 |
| 故障自愈 | 需外部 | 支持 | 支持 |
| 多租户 | 弱 | 强（Queue） | 强（Namespace） |

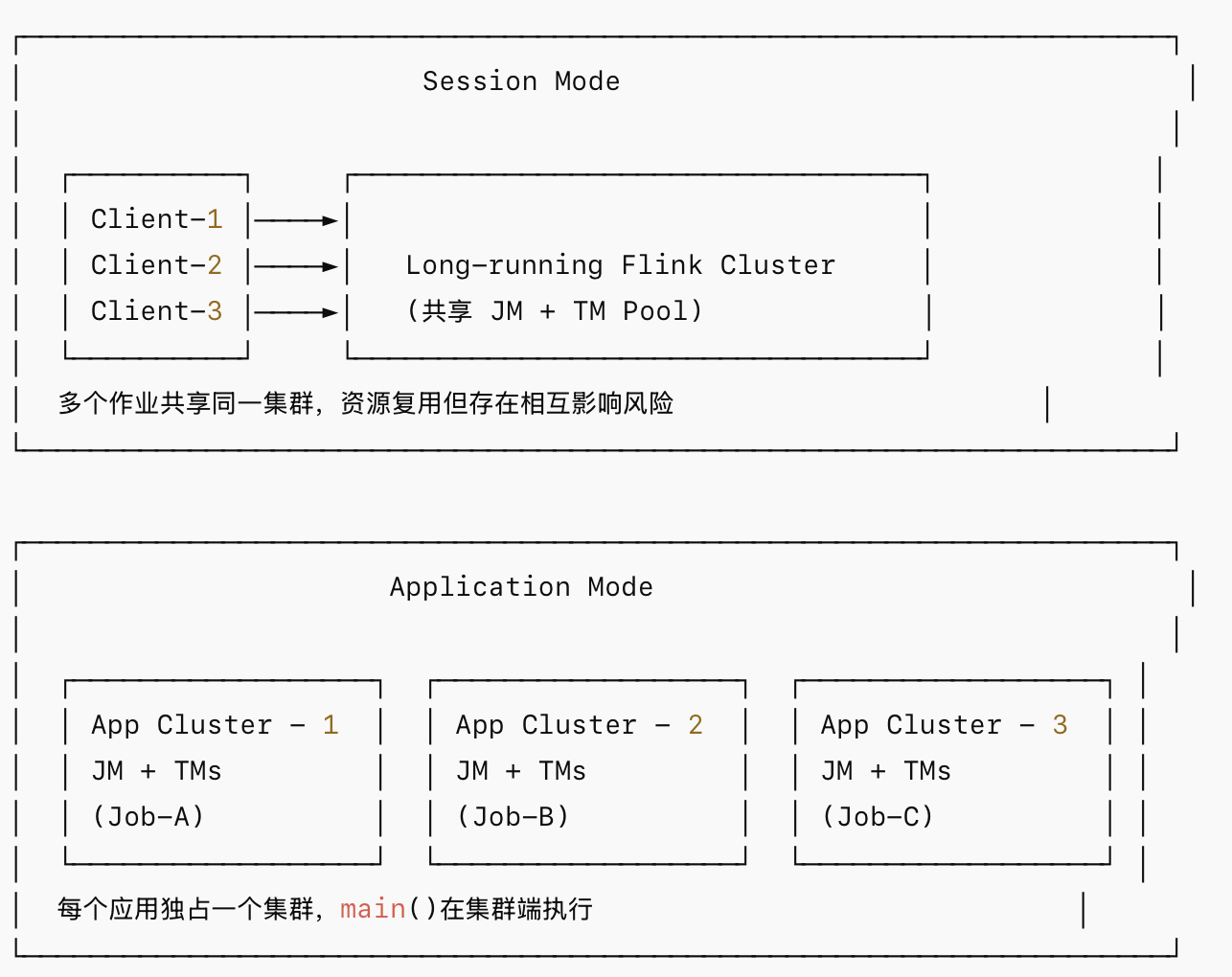

四、部署模式详解
Resource Provider 解决的是"资源从哪来"，部署模式解决的是"如何组织作业与集群的关系"。
当前Flink主要提供两种部署模式：Session Mode 、Application Mode 。（Per-Job Mode 自 Flink 1.15 起已标记为废弃，建议使用 Application Mode 替代。Per-Job Mode 仅 YARN 支持。）
两者主要对比如下：
|-------------|---------------|------------------|
| 维度 | Session Mode | Application Mode |
| 集群生命周期 | 长期运行 | 与应用绑定 |
| 资源隔离 | 弱（共享） | 强（独占） |
| main() 执行位置 | Client 端 | Cluster 端（JM） |
| 适用场景 | 短生命周期作业、交互式开发 | 生产长时运行作业 |
| 资源利用率 | 高（复用） | 中（独占） |
| 启动延迟 | 低（集群已就绪） | 较高（需启动集群） |
五、部署场景实践
-
YARN 场景实践
Application Mode 提交（推荐）
./bin/flink run-application -t yarn-application
-Dyarn.application.name="streaming-etl"
-Dyarn.application.queue="realtime"
-Dyarn.provided.lib.dirs="hdfs:///flink/libs"
-Djobmanager.memory.process.size=2048m
-Dtaskmanager.memory.process.size=8192m
-Dtaskmanager.numberOfTaskSlots=4
-Dparallelism.default=16
-c com.example.StreamingJob
hdfs:///flink/apps/streaming-job.jar -
Kubernetes 场景实践
Application Mode 提交（推荐）
./bin/flink run-application
--target kubernetes-application
-Dkubernetes.cluster-id=streaming-etl
-Dkubernetes.namespace=flink-prod
-Dkubernetes.container.image=registry.example.com/flink-jobs:v1.2.3
-Dkubernetes.service-account=flink-sa
-Dkubernetes.pod-template-file=/opt/flink/pod-template.yaml
-Dkubernetes.taskmanager.cpu=4
-Dtaskmanager.memory.process.size=8192m
-Dtaskmanager.numberOfTaskSlots=4
-Dhigh-availability=kubernetes
-Dhigh-availability.storageDir=s3://flink/ha
-Dstate.checkpoints.dir=s3://flink/checkpoints
-Dkubernetes.rest-service.exposed.type=NodePort
-c com.example.StreamingJob
local:///opt/flink/usrlib/streaming-job.jar
六、总结展望
Flink Resource Providers 是连接 Flink 计算引擎与底层基础设施的关键纽带：
- Standalone 适合开发测试和小规模固定场景，简单直接
- YARN 适合已有 Hadoop 生态的企业，多租户能力成熟
- Kubernetes Native 是云原生时代的主流方向，弹性和可移植性突出
- Application Mode 是当前推荐的生产部署模式，兼顾隔离性与资源管理便利性
选型核心原则：优先适配已有基础设施，新建平台优先选择 Kubernetes Native + Application Mode。
