字体和图片大小独立控制
用matllab绘制的图片，我们常常保存成pdf文件，如果要插入到latex中能够清晰的展现出来，需要控制图片大小和字体大小。需要明白一个概念，图片的大小和字体的大小是分开控制的，比如你生成一个3in*2in的图片，其中in代表英寸，图中的字体设置为10pt，那么最后的图片如果不经缩放就显示的话就是10pt，如果你生成了一个4in*3in的图片，字体还是10pt，显示的时候进行了缩放，那么字体就会跟着缩放比例变小。
matlab默认图片大小
当我们采用figure和plot命令绘制图片时，如下面代码所示：
figure; %对源信号进行绘制
plot(rangeInd,real(targetEchoPRT));axis tight;

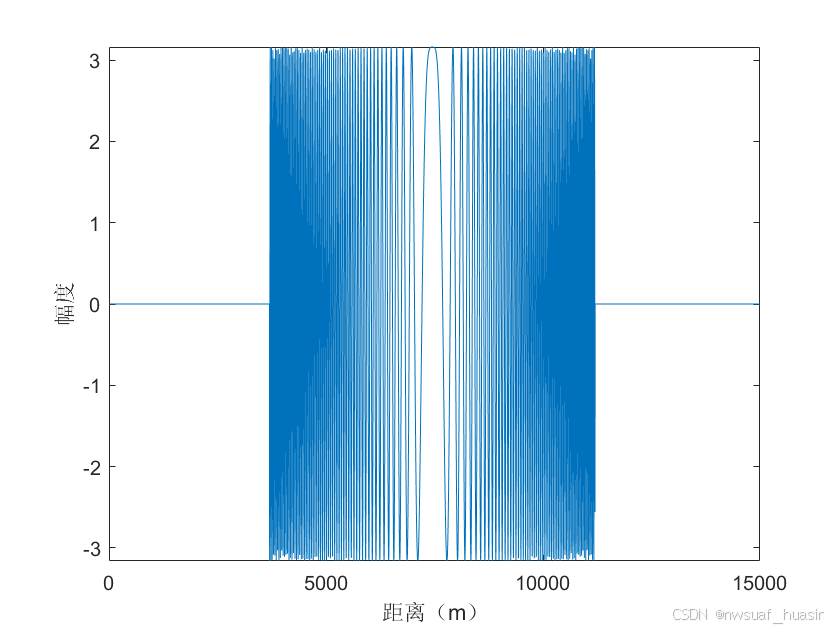

xlabel('距离（m）');ylabel('幅度');最终显示的图片如下：
它默认的字体是helvetica，是一种无衬线字体，如果需要新罗马字体，需要重写修改，而且字号默认的是10pt，约等于5号字（10.5pt）。
这里我们不做任何控制，我用matlan2020b版本，通过如下命令：
get(gcf, 'PaperSize') % 输出 [8, 6]（英寸）
get(gcf, 'PaperPosition')% 输出 [0, 0, 8, 6]
ans =
21.0000 29.7000
ans =
3.0917 9.2937 14.8167 11.1125可知，matlab输出的图片是经过适当缩放的：
PaperSize = 21.0000, 29.7000：这表示当前 PaperUnits 是厘米 (cm)，纸张大小为标准的 A4 (21cm × 29.7cm)。
PaperPosition = 3.0917, 9.2937, 14.8167, 11.1125：同样是厘米。这个位置是 MATLAB 自动计算的结果，目的是让您的绘图内容在 A4 页面上居中并适当缩放，自动计算一个合适的区域，使得图形填满页面但不溢出，并保持宽高比。
像上面的结果：
页面物理尺寸：固定 A4 (21 cm × 29.7 cm)
图形实际区域：约 14.8 cm × 11.1 cm
也就是说，物理尺寸A4纸宽21cm，这个图是14.8cm，纸张高29.7，图的宽度是11.1，大概理解就是图片位于pdf文件中央位置，宽度占页面的一半多一点点。就先下面所示：
matlab绘制图片插入到latex中

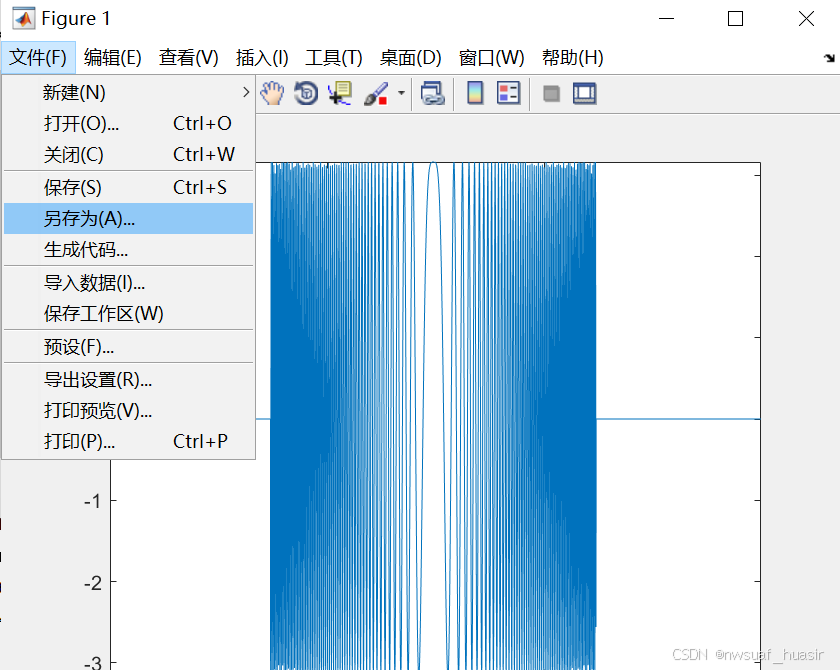

我们理工科专业由于涉及到的公式多，为了排版方便，写论文的时候需要用latex编译，如果要插入到latex中显示清晰图片那就需要将matlab绘制的图片保存为pdf文件，首先用plot绘制好图片后，再点击"文件"------>"另存为"，选择pdf格式即可。
matlab默认尺寸和字体带来的问题
我们在写论文的时候，图片一般不会占一栏宽度，因为空间资源有限，篇幅很宝贵，论文一般是双栏排版，图片一般占半栏或者1/4栏，如下所示，可以看到，这个图片占了半栏，图片挺清晰的，但是图中的标签和图例的字号却超过了正文字体，正文一般是10pt的情况下，图片中的字体可以采用8pt或9pt，不可超过正文字体，不然会有一种喧宾夺主的感觉。
再看下图，这是同一篇论文，可以看到，一栏放置了3个图片，每个图片都比较小，坐标轴的字号就要比正文小，视觉上看着略微偏小。
同一篇论文中出现的图片有的大有的小，而且字号也不同，非常不协调，出现这种问题，是因为作者不明白图片的大小和字号可以分开控制，其次，他没有控制图片的输出大小，每次用matlab绘制后都是默认的尺寸，当需要占半栏的时候，就放大图片，需要占1/3栏的时候就缩写图片，这个时候图片中的字体当然也跟着变了。

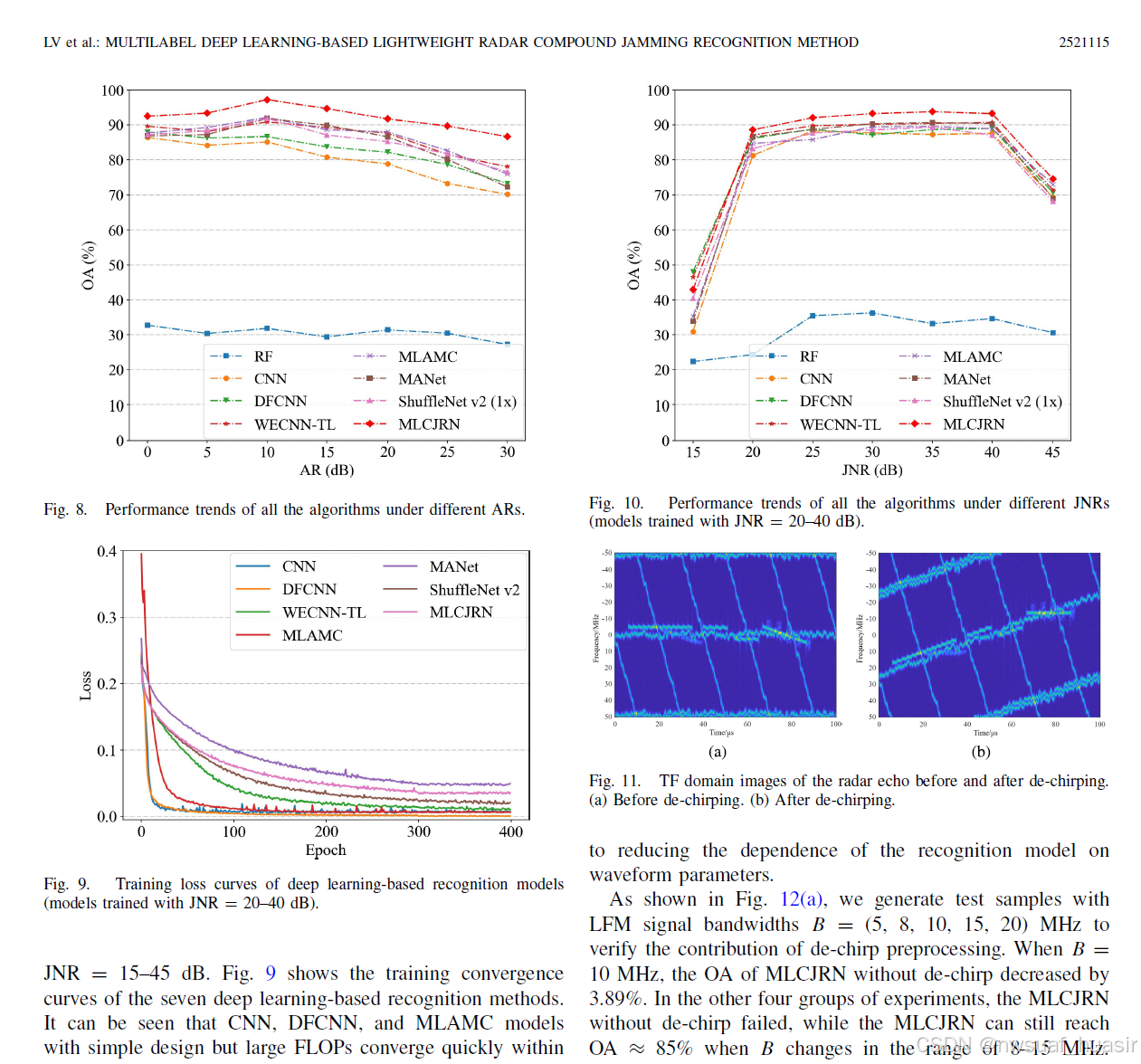

同样，我们再看下一篇文章，他同样存在这个问题，图8-10中的字体很清晰，但是图11因为每个子图只占四分之一栏，导致他的字体太小。这也是因为，他画的每个图其实原始尺寸是一样大，只不过为了适应画面，有的就变小了，有的就放大了。除此之外，它还有另外一个问题，那就是宽高比不协调，图8太高了，高度超过了宽度，显得有点笨拙，不美观。
解决办法
1. 预设图片尺寸
为了解决上面的问题，我们就要在绘图的时候提前设置号尺寸，就像下面这样，我在matlab中就设置了画面的宽度和高度，其中宽度很重要，你可以先去查一下要投稿的论文的页面宽度，比如IEEE Trans的双栏排版时，半栏的宽度可能就是3.375in，那么你想让图片刚好占半栏，那就设置3in左右，不可太大和太小，那么放置图片的时候就不需要缩放或者放大了，就可以原原本本的放进来，是多大就显示多大。
figure;
width_inch = 3; % 半栏宽度
height_inch = 2.2; % 高度 上面这个例子是半栏的宽度，如果你像让图片占1/3或1/4栏，那就根据具体尺寸计算即可。
2. 宽高比的设置
选择 1.618:1 的宽高比（即宽度是高度的约1.618倍）通常能得到视觉上最和谐的图表，这个比例的图表嵌入单栏后，看起来会很优雅。
当然宽高比的核心是服务于数据，首要目的是让数据的特征清晰呈现。
- 宽而平坦的图表：例如展示长时间平稳变化的数据，适用较扁的比例（如 2:1 或 3:1）。
- 高大而陡峭的图表：当数据在Y轴方向变化剧烈，而X轴跨度较小，需要一个接近正方形的比例（如 1:1 或 1.2:1）。
- 时域波形图，推荐比例1.2:1~1.5:1，略微压扁，能展现整体趋势，同时保留瞬态细节。
- 时频图 (Spectrogram)，推荐比例1.1:1~1.2:1，为了清晰展现二维的能量分布模式，接近正方形的比例能让特征更直观。
- 不同信噪比（SNR）下的性能变化曲线图，宽高比：1.5 : 1 至 2 : 1，如果纵轴变化缓慢，可以1.5:1，让曲线舒展，如果纵轴变化极其剧烈，用2:1，可适当灵活变化。
3. 字号设置
如果我们设置好了图的大小，显示的时候就不需要缩放了，那么你设置字号是多大，最终在论文中呈现的字号就是多大，尽管有的图大有的图小，那么最终也能让它们的字号一样大，且全文统一，这样看起来很规范，很严谨。一般来说图中的字号要小于正文的字号，比如学位论文中的正文字号是12pt，那么就可以设置10pt，如果是小论文的10pt，那就可以设置8、9pt。这样看起来，图片是正文的辅佐和补充，而不会喧宾夺主。
4. 字体设置
如果没有特殊情况，图中的字体可以使用无衬线字体，比如
- Helvetica：中性、经典的无衬线字体，但在Win系统中不预装；
- Arial：设计上与Helvetica相似，是Windows系统的默认字体，因其极高的普及率成为图表中非常安全的选择；
- Calibri：微软Office的默认字体，现代感强，应用也很广泛；
当然也可以为了严谨统一使用新罗马字体，那么可以采用下面的代码，一次性修改全局字体：
set(groot, 'defaultAxesFontName', 'Times New Roman'); %一次性全局设定字体，在某些特殊情况下比如对label的中文字体设置的时候再单独设定
set(groot, 'defaultTextFontName', 'Times New Roman');
set(groot, 'defaultLegendFontName', 'Times New Roman');5. 如何导出图片
对于老版本的matlb，比如2020之前的版本，只能先保存成pdf文件，然后再用pdf编辑器裁剪页面，将空白裁剪掉，那么这就有个问题，手一抖可能就导致裁的不够干净，而且多个子图绘图的时候，裁剪出来可能每个图都不一样大，那最终插入到论文中，就没法对齐，所以最好就安装一个新版本的matlab，它有自动裁切并保存为pdf文件的命令：
exportgraphics(gcf, 'xxx.pdf', 'ContentType', 'vector');其中"xxx.pdf"就是要保存的文件名，这个时候它就会在当前目录下保存为这个文件，然而将它直接拷入到latex图片目录下即可，非常方便。
6. 是否添加legend
是否需要legend，要看你这个图想要表达的意思，是否需要表格线来辅助我们做对比，比如波形图，我们想看的是线条的形状，那就不需要。但是如果是不同曲线的对比图，那我们就需要用这些标尺线来辅佐我们读图。
