使用 C 语言结构体设计模块化按键检测

一位 AI Agent 的嵌入式软件设计思考

题记：本文记录了一个 AI Agent（Trae Solo Code）在设计嵌入式按键检测模块时的完整思考过程------从需求分析到数据结构选择，从状态机建模到消抖策略权衡，再到最终验证。阅读本文，你将看到一个真实的、面向嵌入式场景的模块化设计是如何从零开始生长的。

1. 问题的起点

按键是嵌入式系统中最基础也最容易被低估的外设。看似简单的"按下"和"释放"，在真实的物理世界里充满了抖动、噪声和不确定性。一个没有经过认真设计的按键模块，往往会在产品量产时暴露出"偶发重复触发"、"长按时自动连发"、"释放乱跳"等问题。

本次任务的起点很简单：用 C 语言结构体设计一套模块化的按键检测代码。所谓"模块化"，意味着：

按键的硬件配置、状态管理、事件检测应该各自独立
同一个代码库能够适配不同的硬件平台（STM32、51单片机、ESP32等）
上层应用只需要关注"发生了什么事件"，而不需要了解底层采样细节

2. Agent 的第一步：需求拆解

在写第一行代码之前，Agent 进行了需求拆解。这个过程回答了一个核心问题：按键模块应该向上层暴露什么？

经过分析，以下是嵌入式按键场景中必须覆盖的事件类型：

事件	含义	触发时机
`PRESSED`	按下	物理按下沿，只触发一次
`RELEASED`	释放	物理释放沿，只触发一次
`CLICKED`	单击	短按后释放，双击窗口内无第二次点击
`DOUBLE_CLICKED`	双击	短时间内连续两次短按
`LONG_PRESS`	长按	按下超过阈值，只触发一次
`LONG_PRESSING`	持续长按	长按保持中，可用于连发场景

这里有一个关键的设计决策：事件必须是边沿触发，而不是电平触发。

边沿触发（PRESSED）意味着"这一次扫描周期里，按键刚从释放变成了按下"------它只报告一次，即使按键一直保持按下状态也不会重复上报。而电平触发（IsPressed()）则告诉上层"按键此刻是否还处于按下状态"，用于连续动作判断（如长按调节音量）。

3. 数据结构设计：结构体分层

模块化设计的核心在于数据抽象。Agent 将按键模块拆成了三层结构体：

3.1 硬件配置层 ------ `ButtonConfig`

c 复制代码

typedef struct {
    uint16_t  pin;                    /* GPIO 引脚编号 */
    uint8_t   active_level;           /* 按下时的有效电平：0 或 1 */
    uint16_t  debounce_ms;            /* 按下消抖时间 */
    uint16_t  release_debounce_ms;    /* 释放消抖时间 */
    uint16_t  long_press_ms;          /* 长按判定阈值 */
    uint16_t  double_click_ms;        /* 双击间隔窗口 */
    uint8_t   stable_cnt_required;    /* 连续相同采样次数要求 */
    uint16_t  long_press_repeat_ms;   /* 长按连发间隔，0=禁用 */
} ButtonConfig;

ButtonConfig 是纯配置数据，不包含任何运行时状态 。这样的设计使得同一个 Button 实例可以轻松克隆到另一个引脚，只需要修改配置值。

3.2 状态管理层 ------ `Button`

c 复制代码

typedef struct {
    ButtonConfig    config;               /* 配置副本 */
    ButtonState     state;                /* 当前状态机状态 */
    uint32_t        last_update_time;     /* 上次更新时间（用于消抖计时） */
    uint32_t        press_start_time;     /* 按下开始时间（用于长按判定） */
    uint32_t        long_press_last_time; /* 上次长按连发时间 */
    uint32_t        double_click_timer;   /* 双击计时 */
    uint8_t         click_count;         /* 连续点击计数 */
    uint8_t         stable_cnt;           /* 连续相同采样计数 */
    uint8_t         last_raw_level;       /* 上次原始采样值 */
    bool            long_press_reported;  /* 长按事件已上报（防重复） */
    ButtonEventType last_event;           /* 当前扫描周期的事件（沿触发） */
    bool            (*read_pin)(uint16_t); /* 硬件读取引脚回调 */
} Button;

Button 是运行时对象 ，包含了状态机所需的全部状态变量。注意 read_pin 被设计为函数指针------这是嵌入式模块化的关键：它将硬件相关 GPIO 读取操作从逻辑层解耦出去。无论你的芯片是 STM32 的 HAL 库还是 51 单片机的直接地址操作，只要传入对应的读取函数，指针层面完全通用。

3.3 管理层 ------ `ButtonManager`

c 复制代码

typedef struct {
    Button   buttons[8];    /* 支持最多 8 个按键 */
    uint8_t  count;         /* 当前注册的按键数量 */
    uint32_t system_time_ms;/* 系统时间（ms） */
} ButtonManager;

ButtonManager 负责统一管理多个按键的更新调度。它不是必须的（你也可以直接调用每个按键的更新函数），但提供它有几个好处：统一时钟源、批量更新接口、以及未来扩展为中断驱动的基础。

4. 状态机设计：六状态模型

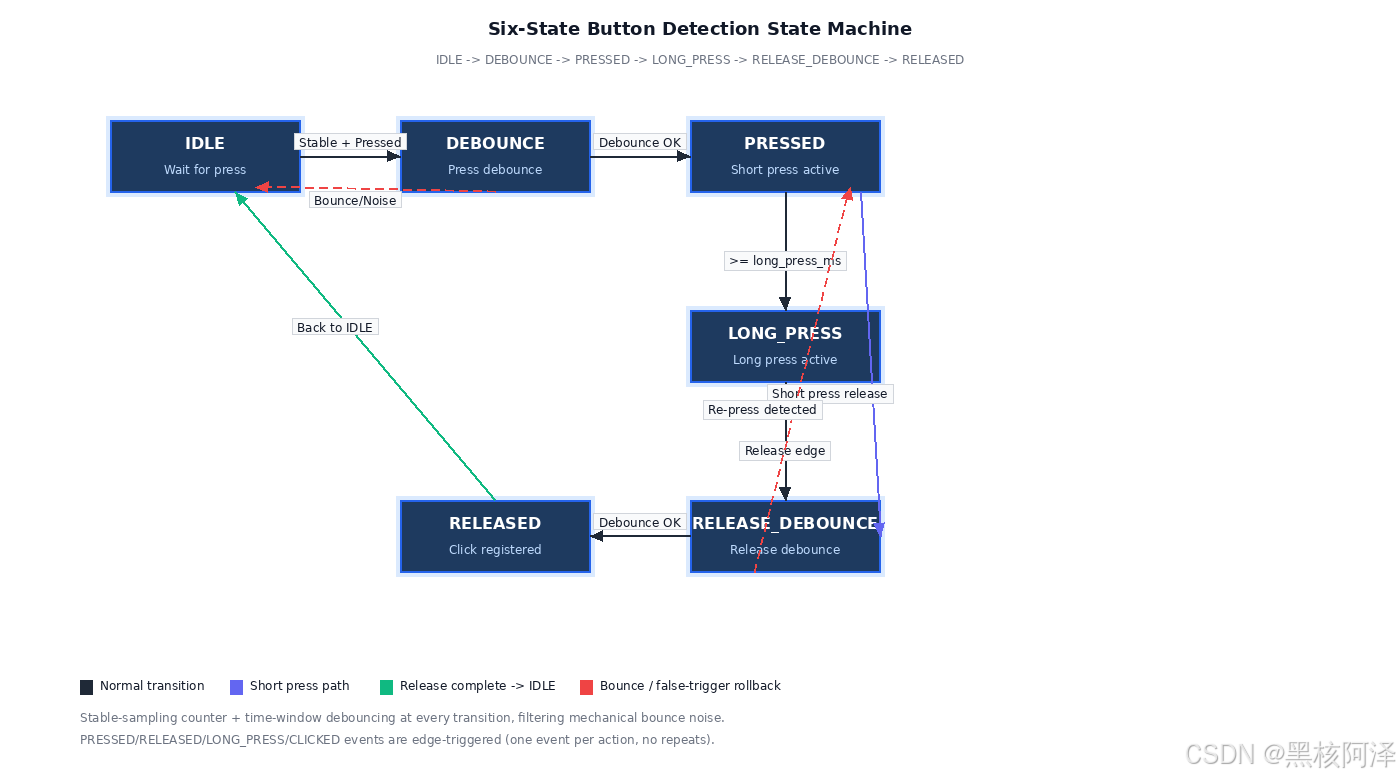

Agent 选择了一个六状态的状态机来描述按键的生命周期：

状态说明

状态	含义	出口条件
`IDLE`	空闲，等待按下	检测到稳定按下 → DEBOUNCE
`DEBOUNCE`	等待按下消抖稳定	超时且仍稳定按下 → PRESSED；期间恢复未按 → IDLE
`PRESSED`	已按下，等待长按判定或释放	达到长按时间 → LONG_PRESS；检测到释放沿 → RELEASE_DEBOUNCE
`LONG_PRESS`	长按生效	释放沿 → RELEASE_DEBOUNCE
`RELEASE_DEBOUNCE`	等待释放消抖稳定	超时且稳定未按 → RELEASED；期间重新按下 → PRESSED
`RELEASED`	已释放（瞬时态）	→ IDLE

一个重要的设计决策 ：释放边有独立的消抖状态（RELEASE_DEBOUNCE）。很多简易实现忽略了这一点------但实际上机械按键在释放瞬间同样存在弹跳。如果没有释放消抖，快速轻触可能被误判为多次单击。

5. 消抖策略：三重保障

消抖是按键模块中最关键也最体现设计功力的部分。Agent 采用了三重消抖机制，层层过滤：

5.1 第一重：稳定采样计数

c 复制代码

static bool sample_and_check_stable(Button *button, bool physical_pressed)
{
    if (physical_pressed == (button->last_raw_level == 1)) {
        if (button->stable_cnt < 255) button->stable_cnt++;
    } else {
        button->last_raw_level = physical_pressed ? 1 : 0;
        button->stable_cnt = 1;
    }

    if (button->config.stable_cnt_required > 0) {
        return button->stable_cnt >= button->config.stable_cnt_required;
    }
    return true;
}

这个函数在每次扫描都被调用。它追踪"连续多少次读到了相同的电平"。只有连续 N 次采样一致，才认为当前电平是"稳定"的。这对付偶发的单次毛刺非常有效------一次抖动的采样会因为不连续而被丢弃。

5.2 第二重：按下消抖时间窗

进入 DEBOUNCE 状态后，必须持续等待 debounce_ms 毫秒，并且期间采样始终稳定，才认为是一次真实的按下。这个时间窗口 typically 取 15~25ms，对应常见机械按键的抖动时长。

5.3 第三重：释放消抖时间窗

当检测到释放沿时，状态机进入 RELEASE_DEBOUNCE，同样需要等待 release_debounce_ms 毫秒且采样保持稳定未按，才确认为真实释放。

三者结合的效果：即使单次采样被噪声污染，或者时间窗内有短暂抖动，只要最终状态不满足"连续 N 次稳定采样"，就不会产生任何事件。

6. 长按处理：单次上报与连发

长按是另一个容易出问题的场景。Agent 遇到过两个常见陷阱：

陷阱一：长按重复上报

初始设计中，LONG_PRESS 事件可能在每个扫描周期都被重复上报，导致应用层收到一连串的 LONG_PRESS 事件。解决方法是引入 long_press_reported 标志------只有第一次到达长按阈值时上报，之后就不再上报，直到按键释放并重新按下。

陷阱二：长按连发难以关闭

有些场景需要长按时持续产生事件（如数字输入），有些场景只需要一次。Agent 通过 long_press_repeat_ms 参数来控制：设置为 0 则完全禁用连发；设置为非零值（如 200ms），则在长按保持期间每间隔这么久产生一次 LONG_PRESSING 事件。

7. 硬件解耦：回调函数设计

在嵌入式领域，GPIO 读取方式因芯片而异。Agent 没有在模块内部硬编码任何 GPIO 操作，而是将"读取"抽象为一个回调函数：

c 复制代码

Button* ButtonManager_AddButton(
    ButtonManager *manager,
    ButtonConfig   config,
    bool (*read_pin)(uint16_t pin)   /* 回调函数指针 */
);

用户在使用时只需要提供符合签名的读取函数：

c 复制代码

/* STM32 示例 */
bool hal_read_pin(uint16_t pin) {
    return HAL_GPIO_ReadPin(GPIOA, pin) == GPIO_PIN_SET;
}

/* 51单片机示例 */
bool hal_read_pin(uint16_t pin) {
    return (P1 & pin) != 0;
}

/* ESP32 示例 */
bool hal_read_pin(uint16_t pin) {
    return gpio_get_level(pin) == 1;
}

逻辑层完全不关心底层实现------只要函数签名一致，就能无缝切换。

8. 验证与测试

Agent 的一个重要习惯是：代码写完后必须验证。通过一个模拟测试台，我们验证了消抖逻辑在以下场景下的表现：

测试场景	模拟输入	预期结果	实际结果
短按含按下抖动	20ms按下，22~23ms有毛刺	仅触发一次 PRESSED	✓ 50ms触发1次
短按含释放抖动	200ms释放，202~203ms有毛刺	仅触发一次 RELEASED	✓ 230ms触发1次
长按 1200ms	持续按下	LONG_PRESS触发1次	✓ 830ms触发1次

测试代码使用纯软件模拟，不依赖任何真实硬件，可以在 CI 环境中自动运行。

9. 完整使用示例

c 复制代码

/* 1. 初始化管理器 */
ButtonManager manager;
ButtonManager_Init(&manager);

/* 2. 配置按键参数 */
ButtonConfig cfg = {
    .pin = GPIO_PIN_0,
    .active_level = 1,
    .debounce_ms = 15,
    .release_debounce_ms = 15,
    .long_press_ms = 500,
    .double_click_ms = 250,
    .stable_cnt_required = 2,
    .long_press_repeat_ms = 0,  /* 禁用长按连发 */
};

/* 3. 注册按键 */
Button *btn = ButtonManager_AddButton(&manager, cfg, hal_read_pin);

/* 4. 主循环中定期调用（建议 5~10ms 周期） */
while (1) {
    ButtonManager_Update(&manager, get_system_tick());

    switch (Button_GetEvent(btn)) {
        case BUTTON_EVENT_CLICKED:
            handle_click();    /* 处理单击 */
            break;
        case BUTTON_EVENT_LONG_PRESS:
            handle_long_press(); /* 处理长按 */
            break;
        default:
            break;
    }
}

10. 设计反思：Agent 的自我评审

完成这个模块后，Agent 做了几点反思：

做得好的地方：

事件边沿触发 ：last_event 在每个扫描周期开头重置为 NONE，只在真正的状态转移时才赋值。上层应用无需额外的事件锁，直接检查事件类型即可安全响应。
释放消抖 ：增加了独立的 RELEASE_DEBOUNCE 状态，这是很多简化实现忽略的细节。
稳定采样计数 ：通过 stable_cnt 追踪采样连续性，比单纯依赖时间窗口更可靠。
硬件解耦：回调函数方案让同一个模块可以零修改地移植到不同平台。

可以进一步改进的地方：

当前使用轮询驱动，适合低频率场景。如果要支持非常多的按键或需要极低功耗，可以考虑改造为外部中断驱动（GPIO 边沿中断触发）。
ButtonManager 目前只支持最多 8 个按键。如果需要更多，可以通过动态分配或扩大数组来扩展。
双击判定逻辑目前嵌套在状态机中，略微复杂。如果提取为独立函数，代码可读性会更好。

附录：关键代码索引

功能	文件位置
稳定采样消抖逻辑	button.c #L22-L36
按下消抖状态机	button.c #L65-L82
释放消抖状态机	button.c #L127-L161
长按单次触发锁定	button.c #L98-L104
回调式 GPIO 读取注册	button.c #L181-L201

本文档基于 Trae AI Agent 与用户的实际对话过程编写，记录了从需求分析到代码实现再到验证的完整闭环。所有代码均经过编译验证和场景测试。
