前言
现有设备旧版程序因历史开发迭代原因，未搭载自动零漂校正功能，设备长期运行过程中，电压、电流采样回路易受环境温度变化、硬件器件温漂、电源波动、器件老化等因素影响，产生固定采样零偏。
本次新机调试过程中，使用稳定运行的旧版程序进行整机测试，通过录波工具采集三相电压、三相电流波形，发现波形存在明显异常。本次测试为精准观测采样精度，将电压、电流采样数据缩小10倍显示，放大了零偏误差的影响，导致波形畸变问题直观凸显。为彻底解决该问题，现对本次异常现象、问题成因、自动零偏校正方案及落地注意事项进行完整记录，为后续程序优化、设备调试、批量量产提供依据。
通过设备内置录波功能，采集设备运行及故障停机状态下的三相电压、三相电流原始波形，核心异常现象如下：
- 正常运行工况下，三相电压、电流波形存在上下不对称、整体左偏、整体右偏的畸变问题，波形平衡性差；
波形

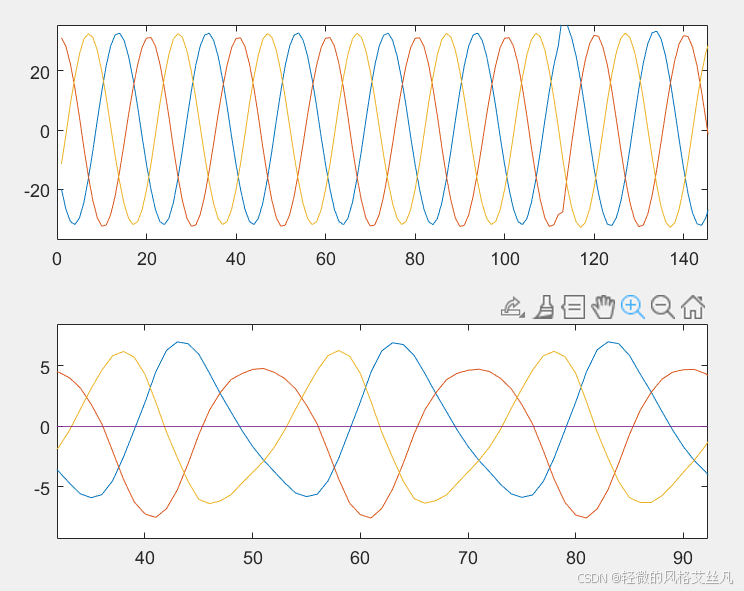

图为用录波功能记录的三相电压和电流。

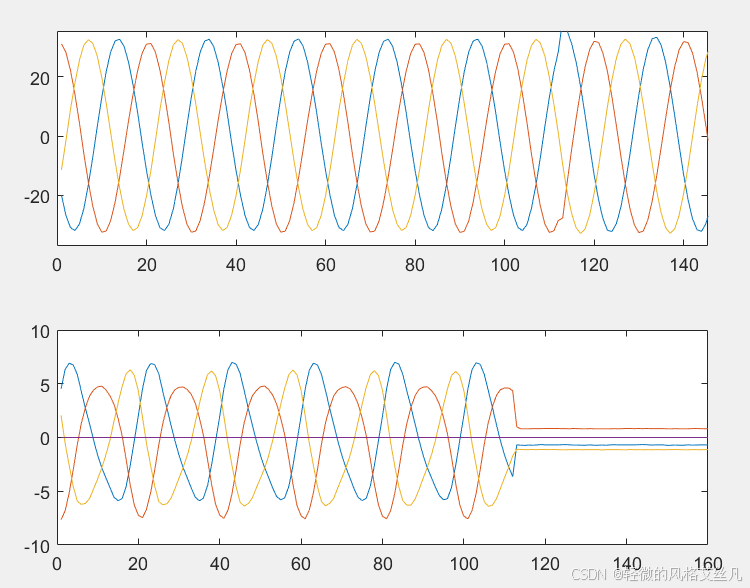

在故障关机后，可以看到电流实际是不为0的。
本次测试电压和电流缩小了10倍，导致零偏的影响很大。
总结：波形如图，出现上下不对称，左偏右偏等现象，有可能是由零偏过大引起的。
问题根因分析
-
硬件层面：采样运放、ADC采样芯片、分压/分流电阻等模拟器件存在固有温漂，设备工作温度变化、长时间通电运行后，器件参数发生微小偏移，导致采样基准零点偏移；
-
测试工况放大问题：本次数据缩放10倍的展示方式，将原本微小的零偏误差可视化放大，直接导致波形畸变、不对称问题彻底暴露。
针对本次零漂问题，结合设备硬件架构（无额外硬件改造需求），采用软件动态自动调零方案，无需改动硬件电路，通过程序逻辑优化实现零偏自动采集、实时补偿，适配设备运行工况，具体方案如下：
利用设备停机、待机、无负载工况等真实零输入状态，采集当前三相电压、三相电流的原始采样值，作为实时零偏偏移量；后续正常采样时，用原始采样值减去实时零偏值，抵消硬件漂移误差，实现采样零点自动归位，修正波形偏移、不对称问题。
方案落地注意事项
以下给出自动校正零偏方案及注意事项：
结合设备运行特性与高精度采样需求，固化一套上电初始化+断电重启触发、均值降噪、异常甄别、实时补偿的标准化自动零偏校正流程，仅针对高敏感交流采样量校正，规避直流采样适配问题，同时解决运算溢出、异常漂移误校准问题，逻辑严谨、适配工程落地，具体执行步骤如下：
1. 校正触发时机与校正对象筛选：初始化/强制断电重启触发 设备芯片完成底层初始化、整机强制断电重启上电后，系统优先执行零偏校正子程序，校正优先级高于常规采样逻辑。校正仅针对交流电压、交流电流变量执行；各类直流量不启用本自动校正逻辑，原因是部分直流量初始化阶段本身存在合法非零稳态值，且直流量对硬件零漂敏感度极低，盲目校正会导致正常采样数据被错误修正。上电初始设备无负载、无有效交流输入信号，采样回路处于纯静态状态，可精准采集硬件固有零漂误差，规避带载信号干扰。
2. 零偏数据连续采集与累加（防溢出设计） 触发校正程序后，系统锁定三相交流电压、三相交流电流等目标校正变量，开启固定时长连续采样。在校正周期内不间断读取各通道原始ADC采样数据，对零偏数据进行累加求和。程序做整型运算防溢出保护，通过限定单次采样累加次数、配置足够位宽的存储变量，避免多组数据累加过程中出现数值溢出，导致零偏计算错误。通过批量数据累加，消除单点采样的偶然性误差，精准还原当前硬件回路整体偏移量。
3. 均值降噪、异常判定与零偏实时补偿 数据累加完成后，通过算术平均算法计算零偏均值，抑制高频噪声、瞬时干扰带来的数据波动，初步获取各通道静态零偏基准值。同时增加零偏异常甄别机制：预设软硬件正常零偏阈值范围，若计算得出的零偏值超出合理区间，判定为异常漂移，主动舍弃本次校正数据、不更新零偏基准，避免异常偏移量参与采样补偿；同时可提示排查采样电路故障、器件异常、电源波动等问题。若零偏值正常，则锁定有效零偏均值，设备正常运行时，所有交流采样数据自动扣除对应通道零偏值，抵消硬件固有零漂，彻底解决波形偏移、不对称、停机不归零等问题。
