推理部署---CUDA 执行模型（SM、Block、Warp 与 SIMT）

一、CUDA执行模型概述

CUDA（Compute Unified Device Architecture）是NVIDIA推出的通用并行计算平台和编程模型，其核心设计哲学是单指令多线程（Single-Instruction Multiple-Thread, SIMT），通过将计算任务分解为大量轻量级线程，利用GPU的大规模并行计算能力加速应用程序。

CUDA执行模型定义了主机-设备（Host-Device） 异构计算架构：

主机（Host）：运行在CPU上的串行或并行代码，负责初始化GPU、分配内存、启动核函数（Kernel）
设备（Device）：运行在GPU上的并行代码，以核函数为单位执行，每个核函数由数千到数百万个线程组成

核函数启动时，用户指定线程层次结构（Grid-Block-Thread），CUDA运行时将这些线程映射到GPU的物理计算单元（SM）上执行。

二、线程层次结构：从逻辑到物理

2.1 三维线程层次

CUDA采用三维层次结构组织线程，这是为了方便映射不同维度的问题空间（如图像、矩阵、体数据）：

复制代码

Grid（1D/2D/3D）
└── Block（1D/2D/3D）
    └── Thread（1D/2D/3D）

#mermaid-svg-E9JPvndDTwvZkVNL{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-E9JPvndDTwvZkVNL .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-E9JPvndDTwvZkVNL .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-E9JPvndDTwvZkVNL .error-icon{fill:#552222;}#mermaid-svg-E9JPvndDTwvZkVNL .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-E9JPvndDTwvZkVNL .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-E9JPvndDTwvZkVNL .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-E9JPvndDTwvZkVNL .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-E9JPvndDTwvZkVNL .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-E9JPvndDTwvZkVNL .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-E9JPvndDTwvZkVNL .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-E9JPvndDTwvZkVNL .marker{fill:#333333;stroke:#333333;}#mermaid-svg-E9JPvndDTwvZkVNL .marker.cross{stroke:#333333;}#mermaid-svg-E9JPvndDTwvZkVNL svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-E9JPvndDTwvZkVNL p{margin:0;}#mermaid-svg-E9JPvndDTwvZkVNL .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-E9JPvndDTwvZkVNL .cluster-label text{fill:#333;}#mermaid-svg-E9JPvndDTwvZkVNL .cluster-label span{color:#333;}#mermaid-svg-E9JPvndDTwvZkVNL .cluster-label span p{background-color:transparent;}#mermaid-svg-E9JPvndDTwvZkVNL .label text,#mermaid-svg-E9JPvndDTwvZkVNL span{fill:#333;color:#333;}#mermaid-svg-E9JPvndDTwvZkVNL .node rect,#mermaid-svg-E9JPvndDTwvZkVNL .node circle,#mermaid-svg-E9JPvndDTwvZkVNL .node ellipse,#mermaid-svg-E9JPvndDTwvZkVNL .node polygon,#mermaid-svg-E9JPvndDTwvZkVNL .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-E9JPvndDTwvZkVNL .rough-node .label text,#mermaid-svg-E9JPvndDTwvZkVNL .node .label text,#mermaid-svg-E9JPvndDTwvZkVNL .image-shape .label,#mermaid-svg-E9JPvndDTwvZkVNL .icon-shape .label{text-anchor:middle;}#mermaid-svg-E9JPvndDTwvZkVNL .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-E9JPvndDTwvZkVNL .rough-node .label,#mermaid-svg-E9JPvndDTwvZkVNL .node .label,#mermaid-svg-E9JPvndDTwvZkVNL .image-shape .label,#mermaid-svg-E9JPvndDTwvZkVNL .icon-shape .label{text-align:center;}#mermaid-svg-E9JPvndDTwvZkVNL .node.clickable{cursor:pointer;}#mermaid-svg-E9JPvndDTwvZkVNL .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-E9JPvndDTwvZkVNL .arrowheadPath{fill:#333333;}#mermaid-svg-E9JPvndDTwvZkVNL .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-E9JPvndDTwvZkVNL .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-E9JPvndDTwvZkVNL .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-E9JPvndDTwvZkVNL .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-E9JPvndDTwvZkVNL .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-E9JPvndDTwvZkVNL .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-E9JPvndDTwvZkVNL .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-E9JPvndDTwvZkVNL .cluster text{fill:#333;}#mermaid-svg-E9JPvndDTwvZkVNL .cluster span{color:#333;}#mermaid-svg-E9JPvndDTwvZkVNL div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-E9JPvndDTwvZkVNL .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-E9JPvndDTwvZkVNL rect.text{fill:none;stroke-width:0;}#mermaid-svg-E9JPvndDTwvZkVNL .icon-shape,#mermaid-svg-E9JPvndDTwvZkVNL .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-E9JPvndDTwvZkVNL .icon-shape p,#mermaid-svg-E9JPvndDTwvZkVNL .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-E9JPvndDTwvZkVNL .icon-shape .label rect,#mermaid-svg-E9JPvndDTwvZkVNL .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-E9JPvndDTwvZkVNL .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-E9JPvndDTwvZkVNL .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-E9JPvndDTwvZkVNL :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;}#mermaid-svg-E9JPvndDTwvZkVNL .root>*{fill:#f3e8ff!important;stroke:#9333ea!important;stroke-width:2px!important;color:#3b076b!important;}#mermaid-svg-E9JPvndDTwvZkVNL .root span{fill:#f3e8ff!important;stroke:#9333ea!important;stroke-width:2px!important;color:#3b076b!important;}#mermaid-svg-E9JPvndDTwvZkVNL .root tspan{fill:#3b076b!important;}#mermaid-svg-E9JPvndDTwvZkVNL .grid>*{fill:#dbeafe!important;stroke:#2563eb!important;stroke-width:2px!important;color:#1e3a8a!important;}#mermaid-svg-E9JPvndDTwvZkVNL .grid span{fill:#dbeafe!important;stroke:#2563eb!important;stroke-width:2px!important;color:#1e3a8a!important;}#mermaid-svg-E9JPvndDTwvZkVNL .grid tspan{fill:#1e3a8a!important;}#mermaid-svg-E9JPvndDTwvZkVNL .block>*{fill:#fce7f3!important;stroke:#db2777!important;stroke-width:2px!important;color:#831843!important;}#mermaid-svg-E9JPvndDTwvZkVNL .block span{fill:#fce7f3!important;stroke:#db2777!important;stroke-width:2px!important;color:#831843!important;}#mermaid-svg-E9JPvndDTwvZkVNL .block tspan{fill:#831843!important;}#mermaid-svg-E9JPvndDTwvZkVNL .warp>*{fill:#d1fae5!important;stroke:#059669!important;stroke-width:2px!important;color:#064e3b!important;}#mermaid-svg-E9JPvndDTwvZkVNL .warp span{fill:#d1fae5!important;stroke:#059669!important;stroke-width:2px!important;color:#064e3b!important;}#mermaid-svg-E9JPvndDTwvZkVNL .warp tspan{fill:#064e3b!important;} 🚀 Kernel Launch
🌐 Grid
Block 0
Block 1
Block N
Warp 0

32 threads
Warp 1

32 threads
...
Warp 0

32 threads
Warp 1

32 threads
...
...

Grid：一个核函数的所有线程组成一个Grid，是最大的逻辑执行单元
Block ：Grid被划分为多个Block，Block是资源分配和调度的基本单位
Thread：Block被划分为多个Thread，是最小的执行单元

2.2 内置变量与索引计算

CUDA提供了一组内置变量，用于线程在层次结构中定位自己：

变量名	类型	含义	范围
`threadIdx`	`dim3`	线程在Block内的三维索引	`(0,0,0)` 到 `(blockDim.x-1, blockDim.y-1, blockDim.z-1)`
`blockIdx`	`dim3`	Block在Grid内的三维索引	`(0,0,0)` 到 `(gridDim.x-1, gridDim.y-1, gridDim.z-1)`
`blockDim`	`dim3`	每个Block的三维大小（线程数）	由用户在核函数启动时指定
`gridDim`	`dim3`	Grid的三维大小（Block数）	由用户在核函数启动时指定
`warpSize`	`int`	每个Warp包含的线程数	所有NVIDIA GPU均为32（架构无关）

全局唯一索引计算（最常用的一维索引）：

cpp 复制代码

// 一维Grid + 一维Block
int global_idx = blockIdx.x * blockDim.x + threadIdx.x;

// 二维Grid + 二维Block（图像处理常用）
int global_idx = (blockIdx.y * gridDim.x + blockIdx.x) * (blockDim.x * blockDim.y)
               + threadIdx.y * blockDim.x + threadIdx.x;

2.3 线程层次的约束条件

不同架构的GPU对线程层次有不同的硬件限制（以Hopper H100为例）：

每个Block的最大线程数：1024（自Fermi架构以来保持不变）
每个Block的最大维度：(1024, 1024, 64)
每个Grid的最大维度：(2^31-1, 65535, 65535)
每个SM最多可同时驻留的Block数：32（Hopper）
每个SM最多可同时驻留的线程数：2048（Hopper）

三、流式多处理器（SM）：GPU的核心计算单元

3.1 SM的基本架构

SM（Streaming Multiprocessor）是GPU的独立计算单元，一个GPU由多个SM组成（如H100有144个SM，B100有132个SM）。每个SM拥有自己的：

计算核心（CUDA Core、Tensor Core、RT Core等）
寄存器文件（Register File）
共享内存（Shared Memory）
L1缓存
线程调度器（Warp Scheduler）
指令缓存

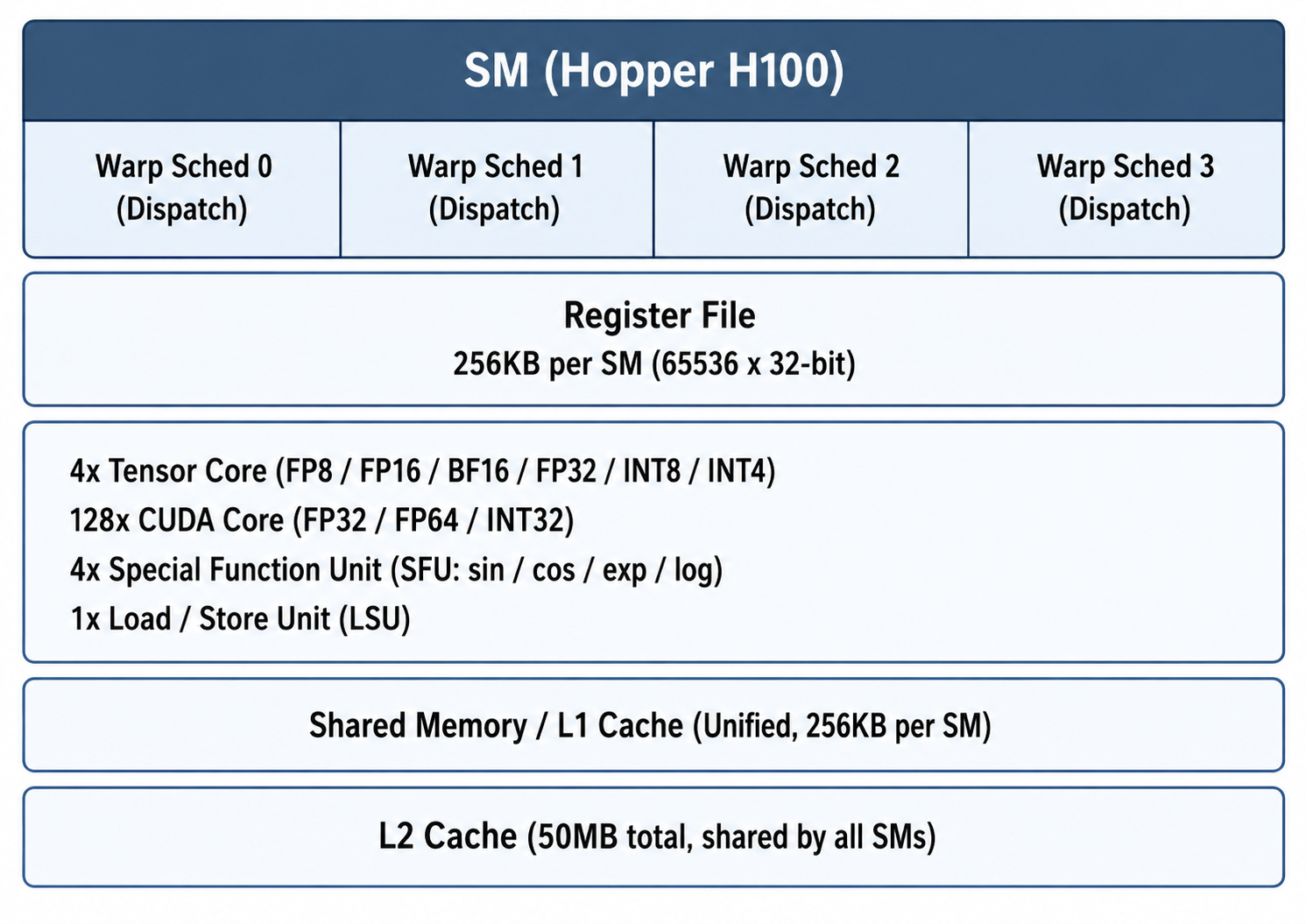

Hopper H100 SM架构图 ：

3.2 SM的工作原理

SM采用超标量SIMT架构，每个时钟周期可以执行多个Warp的指令。其核心工作流程如下：

Block分配 ：当核函数启动时，CUDA运行时将Block分配到空闲的SM上。一个Block一旦被分配到某个SM，就会在该SM上执行完毕，不会迁移到其他SM。
Warp生成：SM将Block内的线程按顺序划分为多个Warp，每个Warp包含32个连续的线程。
Warp调度：Warp调度器从就绪队列中选择一个Warp，将其指令发射到计算核心执行。
指令执行：计算核心并行执行Warp内所有线程的同一条指令。
上下文切换：当某个Warp因等待内存访问或同步操作而阻塞时，Warp调度器会立即切换到另一个就绪Warp，隐藏延迟。

3.3 SM资源限制与占用率

SM的资源（寄存器、共享内存）是有限的，这些资源决定了每个SM最多可以同时驻留多少个Block和Warp，即占用率（Occupancy）。

占用率计算公式 ：

Occupancy=(ActiveWarpsperSM)/(MaxWarpsperSM)Occupancy = (Active Warps per SM) / (Max Warps per SM)Occupancy=(ActiveWarpsperSM)/(MaxWarpsperSM)

影响占用率的三个主要因素：

每个Block使用的寄存器数：每个线程使用的寄存器数 × Block大小
每个Block使用的共享内存数
每个Block的线程数

Hopper H100 SM资源限制：

寄存器文件总大小：256KB = 65536 × 32-bit寄存器
共享内存总大小：256KB
最大驻留Warp数：64（2048线程 ÷ 32线程/Warp）

示例：如果一个核函数每个线程使用32个寄存器，Block大小为256线程，则每个Block需要：

寄存器：32 × 256 = 8192个
每个SM最多可驻留Block数：65536 ÷ 8192 = 8个
每个SM驻留线程数：8 × 256 = 2048个（达到最大值）
占用率：2048 ÷ 2048 = 100%

四、Warp：SIMT执行的基本单位

4.1 Warp的基本概念

Warp是SM执行指令的基本单位，每个Warp包含32个线程。SM以Warp为单位调度和执行指令，这是SIMT架构的核心特征。

Warp的生成规则：

Block内的线程按行优先顺序连续划分为Warp
第一个Warp包含线程0 ~ 31，第二个包含32 ~ 63，依此类推
如果Block的线程数不是32的整数倍，最后一个Warp会包含不足32个线程（称为"Partial Warp"），这些线程仍然会被执行，但会浪费计算资源

4.2 SIMT执行模型

SIMT（Single-Instruction Multiple-Thread）是CUDA区别于传统SIMD（Single-Instruction Multiple-Data）的核心架构。

SIMT与SIMD的本质区别：

SIMD：一条指令对多个数据元素执行相同操作，数据元素是连续的，程序员显式管理向量
SIMT：一条指令对多个线程执行相同操作，每个线程有自己的程序计数器（PC）和寄存器状态，可以独立执行不同的代码路径

SIMT执行的四个关键特征：

锁步执行（Lockstep Execution）：Warp内的所有线程在同一时刻执行同一条指令
线程独立状态：每个线程有自己的PC、寄存器和栈，可以独立分支
分支分化（Branch Divergence）：当Warp内的线程执行不同的代码路径时，会发生分支分化，导致性能下降
延迟隐藏：通过快速切换Warp来隐藏内存访问和计算延迟

4.3 分支分化（Branch Divergence）

分支分化是SIMT架构最主要的性能瓶颈之一。当Warp内的线程遇到条件分支时：

SM会依次执行所有分支路径
对于每个分支路径，只有属于该路径的线程会被激活
不属于该路径的线程会被禁用（Masked）
当所有分支路径执行完毕后，线程重新汇合

分支分化的性能损失：

如果Warp内的线程分为N个分支路径，则执行时间大约是无分支时的N倍
最坏情况：每个线程执行不同的路径，性能下降32倍

分支分化的优化原则：

尽量让Warp内的线程执行相同的代码路径
基于threadIdx的分支通常不会导致分化（如if (threadIdx.x < 16)）
使用__syncwarp()显式同步Warp内的线程
对于Hopper及以上架构，使用线程束内原语（Warp Intrinsics） 如__shfl_sync()、__any_sync()等

4.4 Warp调度策略

SM的Warp调度器采用零开销上下文切换策略，当一个Warp阻塞时，调度器可以在一个时钟周期内切换到另一个就绪Warp。

主要的Warp调度策略：

Round-Robin（轮询）：按顺序循环调度所有就绪Warp（默认策略）
GTO（Greedy Then Oldest）：优先调度最近就绪的Warp，然后调度最老的Warp（Volta及以上架构）
优先级调度：支持不同优先级的Warp调度（Hopper及以上架构）

延迟隐藏的原理：

内存访问延迟：约400~800个时钟周期
每个SM最多可驻留64个Warp（Hopper）
只要有足够多的就绪Warp，SM就可以一直保持忙碌，隐藏延迟

五、线程同步与通信

5.1 Block内同步：`__syncthreads()`

__syncthreads()是CUDA中最常用的同步原语，用于同步同一个Block内的所有线程。

工作原理：

当一个线程调用__syncthreads()时，它会阻塞直到Block内的所有线程都到达该同步点
所有线程到达后，同步点释放，线程继续执行

注意事项：

__syncthreads()必须被Block内的所有线程执行，否则会导致死锁
__syncthreads()不能放在条件分支中，除非该分支被Block内的所有线程执行
__syncthreads()只同步线程的执行，不同步内存操作，需要配合内存屏障使用

5.2 Warp内同步：`__syncwarp()`

__syncwarp()用于同步同一个Warp内的所有线程 ，比__syncthreads()更轻量级。

工作原理：

当一个线程调用__syncwarp()时，它会阻塞直到Warp内的所有线程都到达该同步点
所有线程到达后，同步点释放，线程继续执行

使用场景：

Warp内的线程通信（如使用__shfl_sync()进行数据交换）
优化Block内同步的性能（只同步需要的Warp）

5.3 Grid内同步

CUDA提供了多种Grid内同步的方法：

全局内存标志位：使用原子操作设置和检查全局内存中的标志位（适用于所有架构）
协作组（Cooperative Groups）：CUDA 9.0引入的特性，支持灵活的线程组同步，包括Grid级同步
动态并行（Dynamic Parallelism）：CUDA 5.0引入的特性，允许核函数在GPU上启动其他核函数，实现嵌套并行和同步

六、内存层次结构与执行模型的关系

CUDA的内存层次结构与执行模型紧密结合，不同层次的内存对应不同的线程访问范围：

内存类型	位置	访问范围	大小	延迟	带宽	用途
寄存器	SM内	单个线程	每个线程最多255个	~1周期	最高	临时变量
共享内存	SM内	同一个Block内的线程	256KB/SM（Hopper）	~10周期	~19TB/s	Block内线程通信
L1缓存	SM内	同一个SM内的线程	256KB/SM（Hopper）	~20周期	~19TB/s	缓存全局内存访问
L2缓存	GPU内	所有SM	50MB（H100）	~50周期	~6TB/s	缓存全局内存访问
全局内存	GPU外	所有线程	80GB（H100 SXM）	₄₀₀800周期	~3.35TB/s	大规模数据存储
常量内存	GPU外	所有线程	64KB	~5周期（缓存命中）	高	只读常量数据
纹理内存	GPU外	所有线程	无限制	~5周期（缓存命中）	高	二维/三维数据访问

内存访问的性能优化原则：

合并访问（Coalesced Access）：Warp内的线程访问连续的全局内存地址，这样可以合并为一个内存事务
优先使用寄存器和共享内存：尽量将频繁访问的数据放在寄存器和共享内存中
利用缓存：合理利用L1和L2缓存，减少全局内存访问次数
避免共享内存体冲突（Bank Conflict）：合理组织共享内存的访问模式，避免多个线程同时访问同一个存储体

七、最新架构的演进

7.1 Volta架构：独立线程调度（Independent Thread Scheduling）

Volta架构引入了独立线程调度，彻底改变了SIMT的执行模型：

每个线程有自己的程序计数器（PC）和调用栈
Warp内的线程可以完全独立地执行，不再强制锁步
分支分化的性能损失大大降低
支持更细粒度的同步和通信

7.2 Ampere架构：结构化稀疏与第三代Tensor Core

Ampere架构引入了：

结构化稀疏：支持50%稀疏的矩阵运算，Tensor Core性能提升2倍
第三代Tensor Core：支持TF32、FP64和INT8精度，AI推理和训练性能大幅提升
异步数据传输：支持异步全局内存到共享内存的传输，隐藏数据传输延迟

7.3 Hopper架构：Transformer Engine与动态并行增强

Hopper架构引入了：

Transformer Engine：专门优化Transformer模型的硬件，支持FP8精度，AI性能提升6倍
线程块集群（Thread Block Cluster）：允许多个Block共享同一个SM的资源，实现更高效的通信和同步
分布式共享内存（Distributed Shared Memory）：允许Block集群内的线程访问彼此的共享内存
动态并行增强：支持嵌套深度达32层的动态并行，性能提升10倍以上

7.4 Blackwell架构：第二代Transformer Engine与FP4精度

Blackwell架构（2024年发布）引入了：

第二代Transformer Engine：支持FP4精度，AI性能比Hopper提升4倍
统一内存系统 ：CPU和GPU共享统一的虚拟地址空间，数据传输延迟降低90%
实时推理优化：专门优化大语言模型的实时推理，吞吐量提升10倍以上

八、性能优化的原则

基于CUDA执行模型，性能优化的核心原则可以总结为：

最大化并行度：使用足够多的线程和Block，充分利用所有SM的计算资源
提高占用率：合理使用寄存器和共享内存，提高SM的资源利用率
避免分支分化：尽量让Warp内的线程执行相同的代码路径
优化内存访问：实现合并访问，优先使用寄存器和共享内存
隐藏延迟：使用足够多的Warp来隐藏内存访问和计算延迟
利用硬件特性：使用Tensor Core、结构化稀疏等最新硬件特性加速计算

总结

CUDA执行模型的核心是SIMT架构，通过将计算任务分解为大量轻量级线程，以Warp为单位在SM上执行。

随着GPU架构的不断演进，CUDA执行模型也在不断完善，从最初的简单SIMT到Volta的独立线程调度，再到Hopper的线程块集群和Blackwell的统一内存系统，NVIDIA一直在努力提高GPU的可编程性和性能。对于开发者来说，深入理解这些底层机制，才能充分发挥GPU的计算能力。
