[STM32]Day13修改主频、睡眠模式+串口发送、停止模式+对射式红外传感器计次、待机模式+实时时钟

PWR简介

PWR(Power Control),电源控制负责管理STM32内部的电源供电部分,可以实现可编程电压检测器和低功耗模式的功能

可编程电压检测器(PVD)可以监控VDD电源电压,当VDD下降到PVD阈值以下或上升到PVD阈值之上时,PVD就会触发中断,用于执行紧急关闭任务

低功耗模式包括睡眠模式(Sleep)、停机模式(Stop)和待机模式(Standby),可在系统空闲时,降低STM32的功耗,延长设备使用时间

电源框图

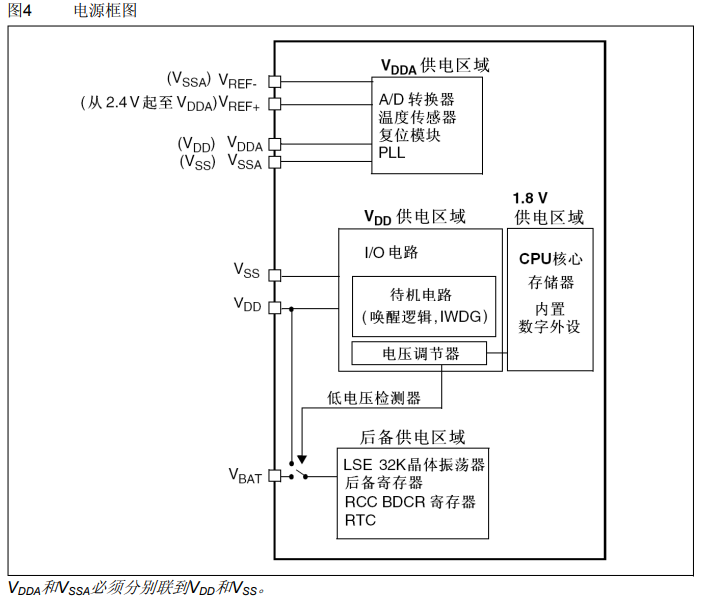

VDDA(VDD Analog )是模拟部分供电,VCC供电区域和1.8V供电区域共同组成数字部分供电,下方是后备供电VBAT(V Battery)。

VDDA主要负责模拟部分供电,包括AD转换器、温度转换器、复位模块、PLL锁相环,正极为VDDA,负极均为VSSA。AD转换器还有两条参考电压供电V_REF+和V_REF-决定AD转换范围。

VDD供电区域主要负责数字部分供电,包括IO电路,待机电路(唤醒逻辑,IWDG看门狗),通过电压调节器降压到1.8V给CPU核心、存储器、内置数字外设供电。

后备供电区域电源的选择由低电压检测器完成,当VDD有电时使用VDD供电,VDD没电时使用VBAT供电。

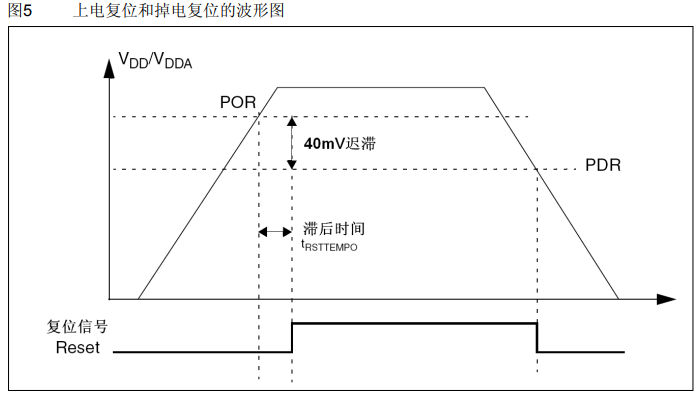

上电复位和掉电复位

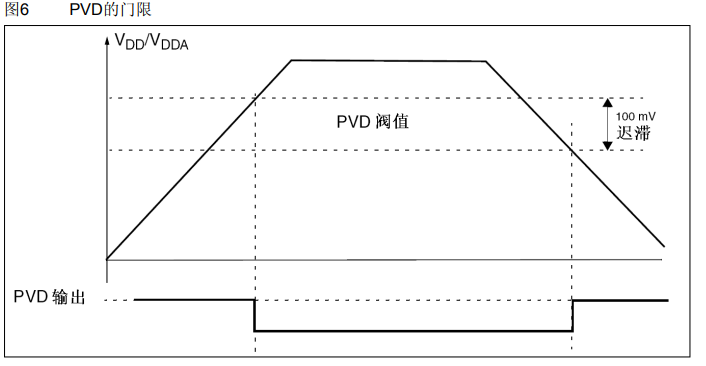

可编程电压检测器

低功耗模式

直接调用内核函数WFI()WFE可以进入睡眠模式。**WFI(Wait For Interrupt)**通过任一中断可唤醒;**WFE(Wait For Event)**需要唤醒事件发生才能唤醒。

PDDS位用于区分进入停机还是待机模式,LPDS位用于控制电压调节器开启还是处于低功耗模式,SLEEPDEEP用于允许睡眠,设置好这些控制位后调用WFIWFE可进入停机模式,停机模式可以由任意外部中断唤醒。停机模式下电压调节器不关闭,寄存器和存储器中的数据可以保留。

进入待机模式的条件与停机模式相似,由PDDS控制进入待机模式,唤醒条件最苛刻,时钟和电源(电压调节器)都关闭,最省电,寄存器和存储器中的数据无法保持。

LSI和LSE时钟在低功耗模式下都能工作。

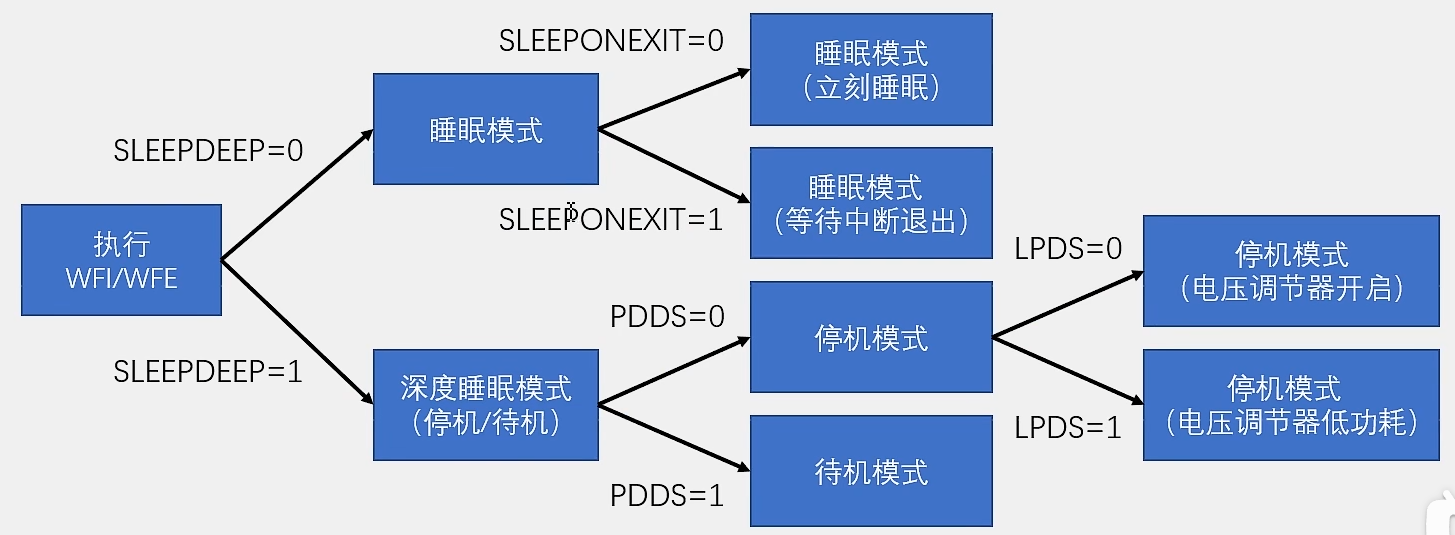

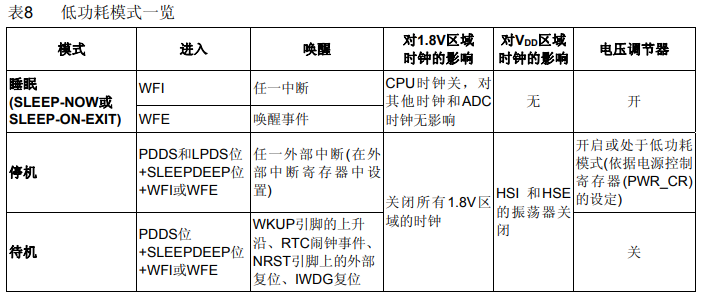

模式选择

执行**WFI(Wait For Interrupt)或者WFE(Wait For Event)**指令后,STM32进入低功耗模式

睡眠模式

  • 执行完WFI/WFE指令后,STM32进入睡眠模式,程序暂停运行,唤醒后程序从暂停的地方继续运行
  • SLEEPONEXIT位决定STM32执行完WFI或者WFE后,是立即进入睡眠模式还是等STM32从最低优先级的中断处理程序中退出时进入睡眠
  • 睡眠模式下,所有IO引脚都保持它们在运行模式时的状态
  • WFI指令进入睡眠模式,可被任意一个NVIC响应的中断唤醒
  • WFE指令进入睡眠模式,可被唤醒事件唤醒

停机模式

  • 执行完WFI/WFE指令后,STM32进入停止模式,程序暂停运行,唤醒后程序从暂停的地方继续运行
  • 1.8V供电区域的所有时钟都被停止,PLL、HSI和HSE被禁止,SRAM和寄存器的内容被保留
  • 停机模式下,所有IO引脚保持它们在运行模式时的状态
  • 当一个中断或唤醒事件导致退出停机模式时,HSI被选为系统时钟
  • 当电压调节器处于低功耗模式下,系统从停止模式退出时,会有一段额外的启动延时
  • WFI指令进入停机模式,可被任意一个EXTI中断唤醒
  • WFE指令进入停机模式,可被任意一个EXTI事件唤醒

待机模式

  • 执行完WFI/WFE指令后,STM32进入待机模式,唤醒后程序从头开始运行
  • 整个1.8V供电区域被断电,PLL、HSI和HSE也被断电,SRAM和存储器内容丢失,只有备份的寄存器和待机电流维持供电
  • 待机模式下,所有IO引脚变为高阻态(浮空输入)
  • WKUP引脚的上升沿、RTC闹钟事件的上升沿、NRST引脚上外部复位、IWDG复位退出待机模式

修改主频

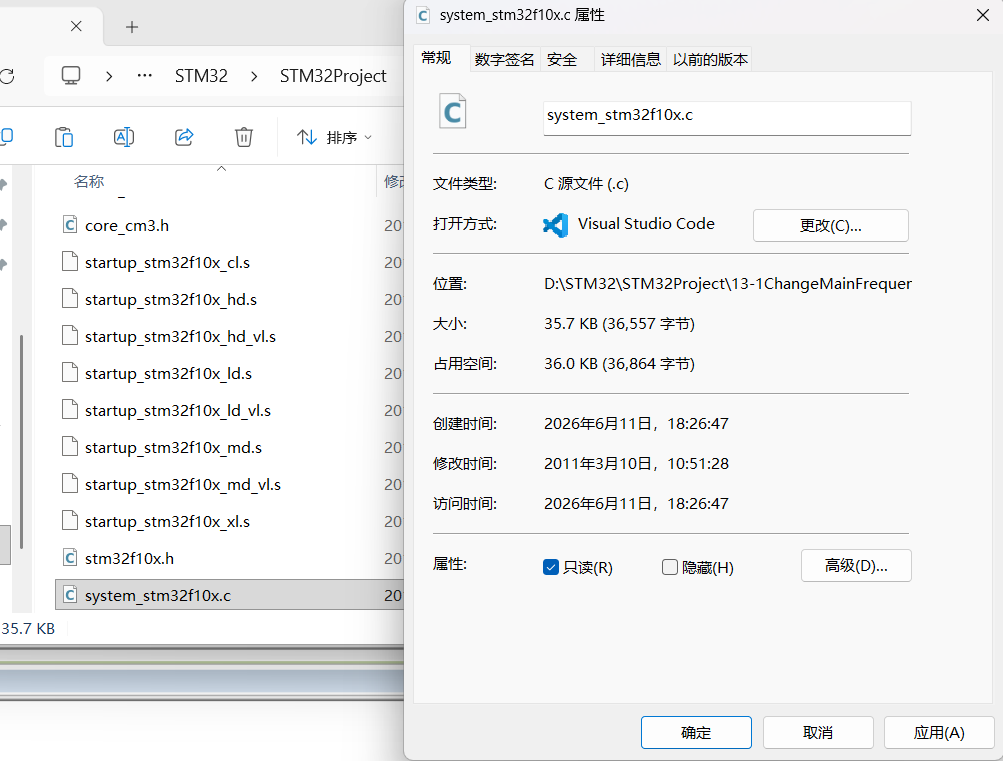

修改system_stm32f10x.c的读写权限为允许写(取消"只读"选项)

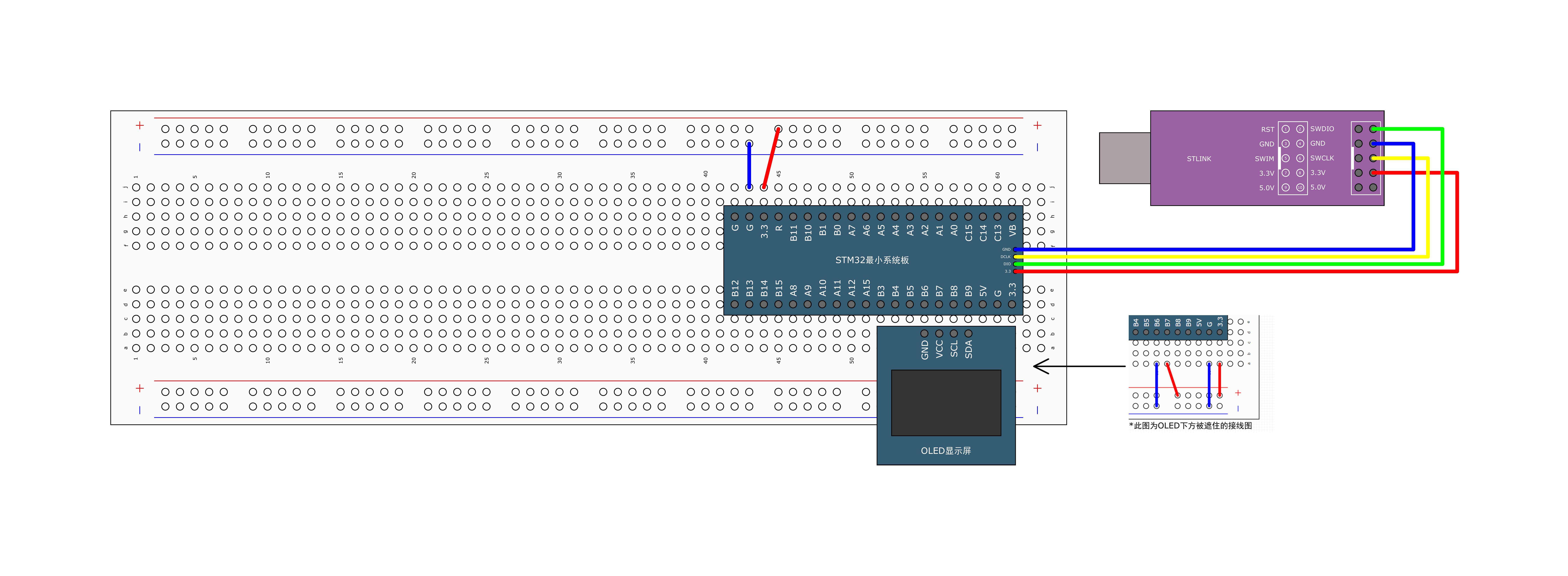

代码

c 复制代码
// system_stm32f10x.c
...
   /* #define SYSCLK_FREQ_HSE    HSE_VALUE */
    /* #define SYSCLK_FREQ_24MHz  24000000 */
       #define SYSCLK_FREQ_36MHz  36000000
    /* #define SYSCLK_FREQ_48MHz  48000000 */
    /* #define SYSCLK_FREQ_56MHz  56000000 */
    /* #define SYSCLK_FREQ_72MHz  72000000 */
...

// main.c
#include "stm32f10x.h"                  // Device header
#include "OLED_Software.h"
#include "Delay.h"

int main(void)
{

	OLED_Init();

	OLED_ShowString(1, 1, "SYSCLK:");
	OLED_ShowNum(1, 8, SystemCoreClock, 8);

	while(1)
	{
		OLED_ShowString(2, 1, "Running");
		Delay_ms(500);
		OLED_ShowString(2, 1, "       ");
		Delay_ms(500);
	}
}

睡眠模式+串口发送与接收

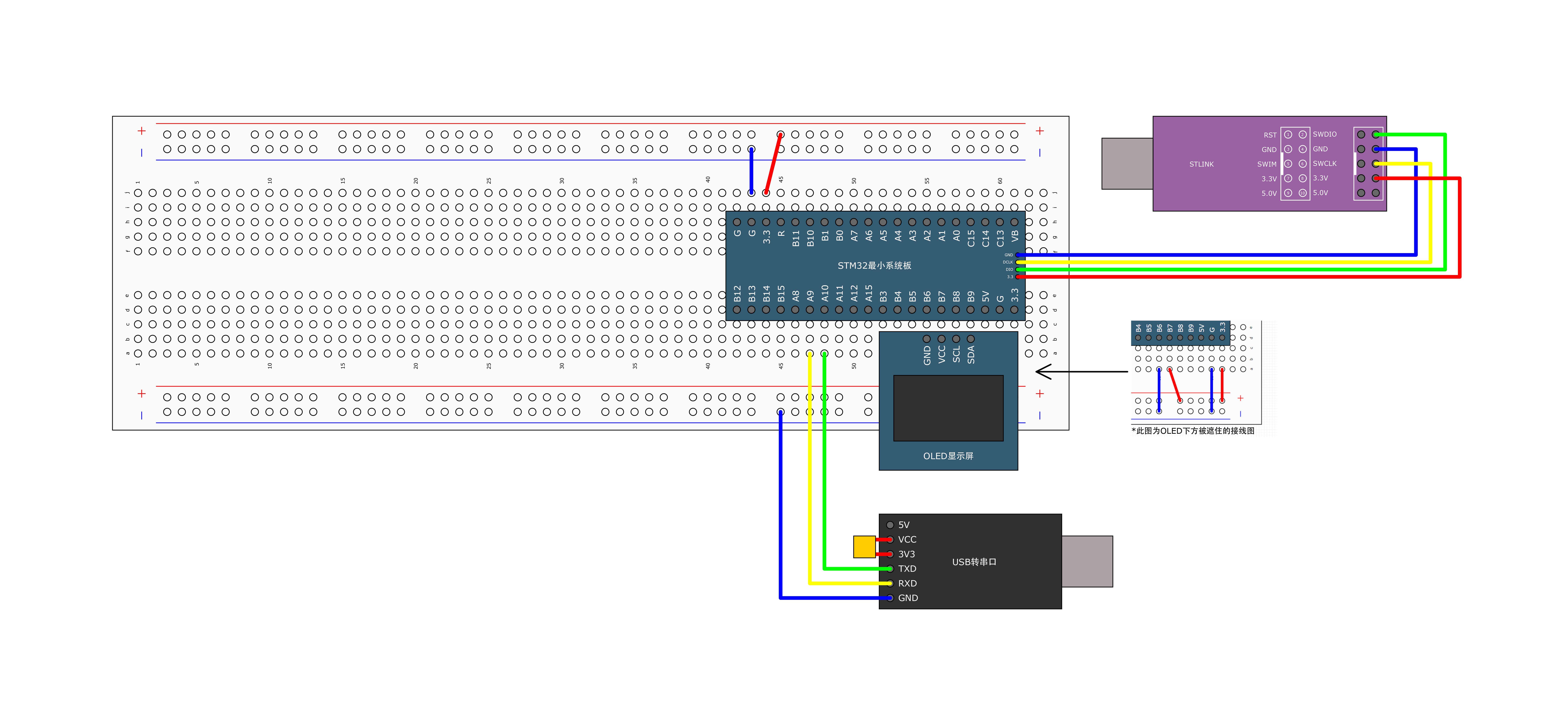

c 复制代码
#include "stm32f10x.h"                  // Device header
#include "OLED_Hardware.h"
#include "Serial.h"
#include "Delay.h"

uint8_t RxData;		// 存放接收到的数据

int main(void)
{

	OLED_Init_H();
	Serial_Init();

	OLED_ShowString_H(1, 1, "RxData:");

	while(1)
	{
		if(Serial_GetRxFlag() == 1) {
			RxData = Serial_GetRxData();
			Serial_SendByte(RxData);
			OLED_ShowHexNum_H(1, 8, RxData, 2);
		}

		OLED_ShowString_H(2, 1, "Running");
		Delay_ms(100);
		OLED_ShowString_H(2, 1, "       ");
		Delay_ms(100);
	}

	// 使用WFI进入睡眠模式,可以被任意中断唤醒
	__WFI();
}

停止模式+对射式红外传感器计次

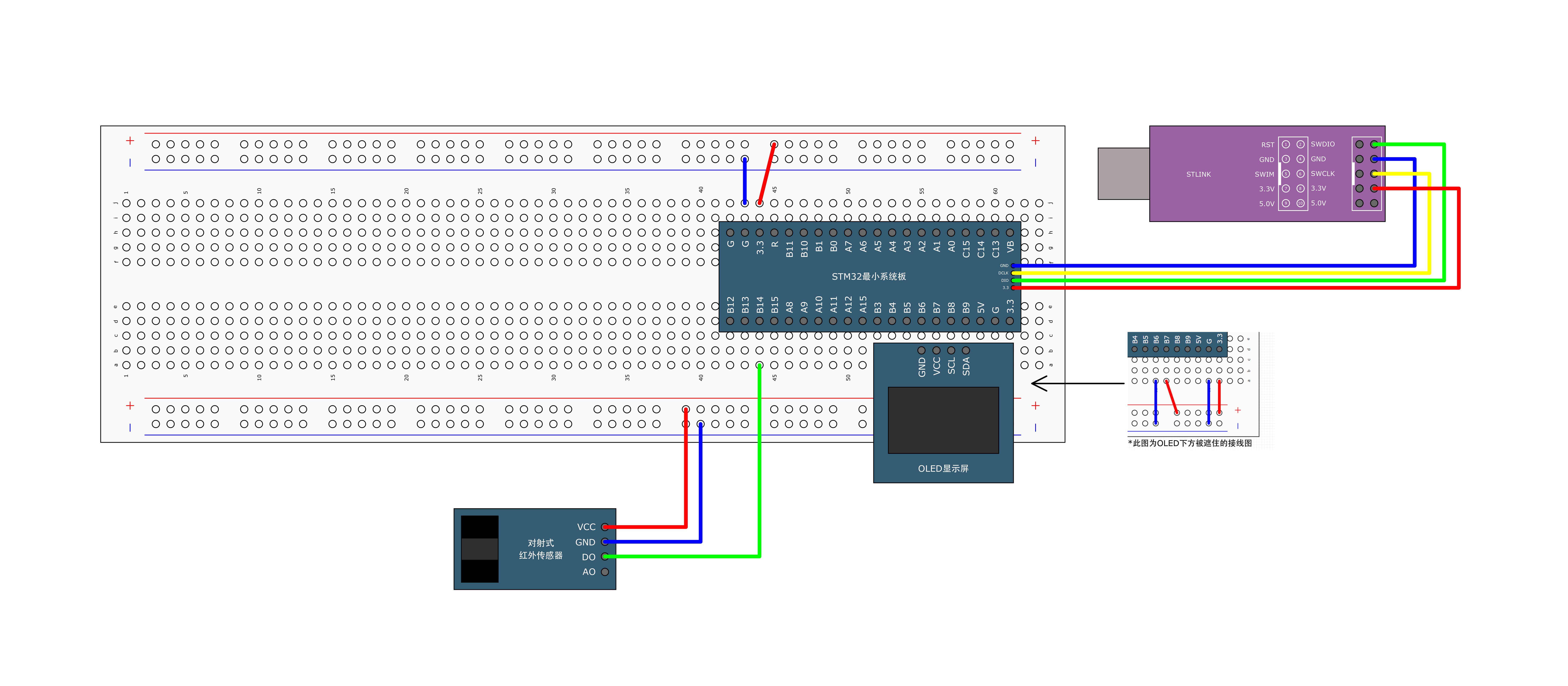

代码

c 复制代码
#include "stm32f10x.h"                  // Device header
#include "OLED_Software.h"
#include "InfraredSensor.h"
#include "Delay.h"

int main(void)
{

	OLED_Init();
	InfraredSensor_Init();

	// 开启PWR时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);

	OLED_ShowString(1, 1, "Count:");

	while(1)
	{
		OLED_ShowNum(1, 7, InfraredSensor_GetNum(), 5);

		OLED_ShowString(2, 1, "Running");
		Delay_ms(100);
		OLED_ShowString(2, 1, "       ");
		Delay_ms(100);

		PWR_EnterSTOPMode(PWR_Regulator_ON, PWR_STOPEntry_WFI);
		SystemInit();		// 重新设置HSE为时钟(停止模式唤醒后时钟为HSI:8MHz)
	}
}

待机模式+实时时钟

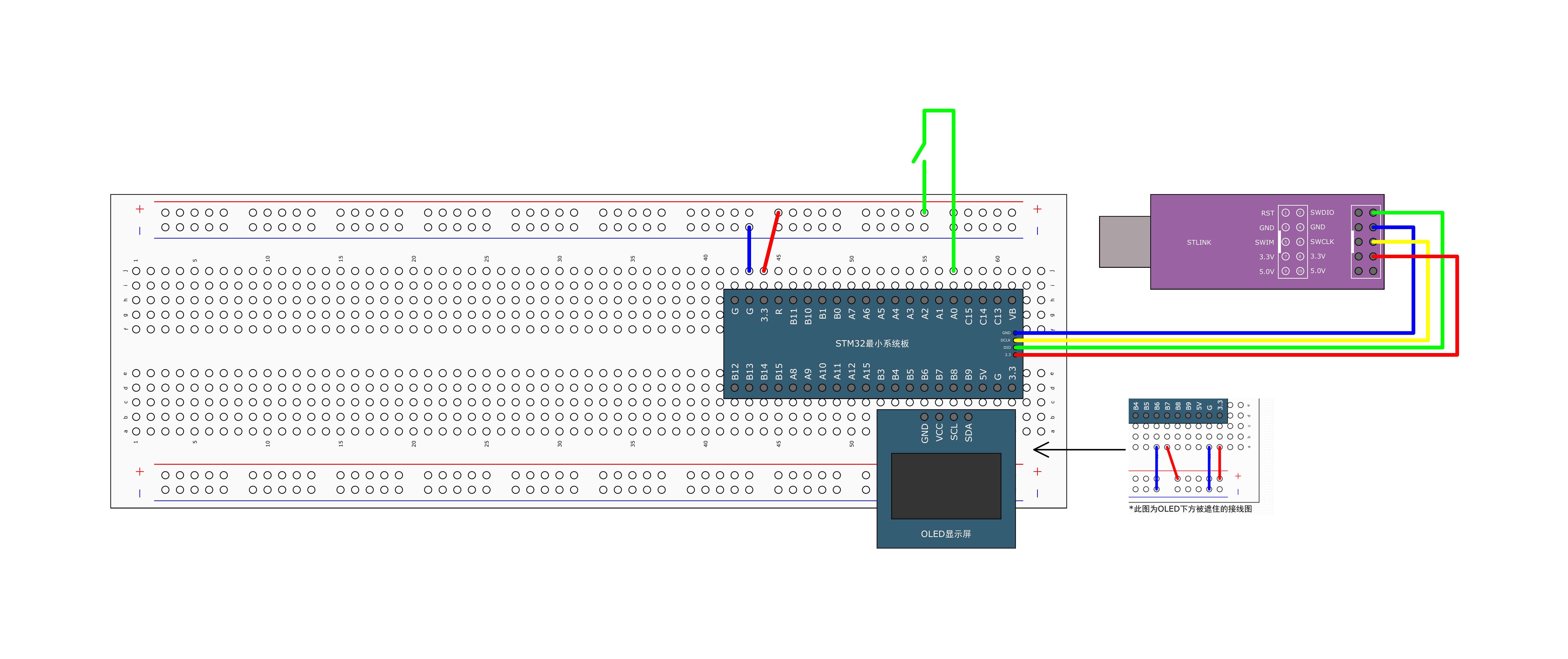

c 复制代码
#include "stm32f10x.h"                  // Device header
#include "OLED_Software.h"
#include "MyRTC.h"
#include "Delay.h"

int main(void)
{

	OLED_Init();
	MyRTC_Init();

	// 开启PWR时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);

	OLED_ShowString(1, 1, "CNT  :");
	OLED_ShowString(2, 1, "ALR  :");			// 闹钟值
	OLED_ShowString(3, 1, "ALRF :");			// 闹钟标志位

	// 使能Wakeup上升沿唤醒
	PWR_WakeUpPinCmd(ENABLE);

	// 设置闹钟,由于Alarm是只写寄存器,在写入前记录写入值
	uint32_t Alarm = RTC_GetCounter() + 10;
	RTC_SetAlarm(Alarm);
	OLED_ShowNum(2, 6, Alarm, 10);

	while(1)
	{

		OLED_ShowNum(1, 6, RTC_GetCounter(), 10);		// 显示当前计数值
		OLED_ShowNum(3, 6, RTC_GetITStatus(RTC_IT_ALR), 1);		// 显示闹钟标志位

		OLED_ShowString(4, 1, "Running");
		Delay_ms(100);
		OLED_ShowString(4, 1, "       ");
		Delay_ms(100);

		OLED_ShowString(4, 9, "Standby");
		Delay_ms(1000);
		OLED_ShowString(4, 1, "       ");
		Delay_ms(1000);

		// 模拟关闭其他外设
		OLED_Clear();

		// 进入待机模式,唤醒后程序从头开始执行,自动设置主频为72MHz
		PWR_EnterSTANDBYMode();
	}
}
