在物联网与智能硬件爆发式增长的当下，语音交互已成为各类设备的标配功能。从智能家居的门禁对讲到车载语音系统，从远程会议设备到工业呼叫终端，稳定清晰的语音处理能力直接决定了用户体验。AU-60全功能DSP语音处理模组，凭借高度集成的设计理念和全面的音频处理能力，为中小规模智能硬件团队提供了颇具性价比的解决方案。本文将从技术特性、硬件设计、应用场景三个维度展开分析，供嵌入式开发者参考。
一、核心架构与技术突破
AU-60最显著的特点是"全接口覆盖"的设计思路。传统语音处理方案往往需要搭配多个外围芯片实现USB通信、回声消除、降噪处理等功能，而该模组通过单颗DSP芯片实现了三大核心能力的整合：AI环境噪声抑制（AI ENC）、自适应回声消除（AEC）、波束成形（BF）。这种集成化设计使得模组尺寸控制在37.5mm×16mm，采用邮票半孔封装，可直接通过SMT工艺嵌入主板，大幅降低了PCB占用空间。
在核心性能指标上，该模组的实测表现值得关注：
-
回声消除能力：支持100dB回声抑制，有效解决喇叭与麦克风近距离布局时的啸叫问题，实测在音量85dB的封闭空间内仍能保持清晰全双工通话
-
降噪深度：AI固件可实现45-90dB的环境噪声抑制，对风扇声、空调运行声、键盘敲击声等非人声信号有明显过滤效果
-
拾音灵活性：支持模拟/数字麦克风双模式切换，双数字麦克风模式下可实现双波束定向拾音，两个独立声道可分别设置60°-120°的拾音范围
特别值得注意的是其电源设计的兼容性，既支持5V主电源输入（典型工作电流约70mA），也可通过3.3V直接供电，这对电池供电的便携设备较为友好。模组的I2S数字音频接口默认采用16kHz采样率、16bit位深的飞利浦标准对齐格式，主模式下LRCLK=16kHz、BCLK=512kHz，可直接对接主流MCU的音频接口。
二、硬件设计与接口应用要点
在实际硬件设计中，AU-60的端口配置需要重点关注三个部分：
1. 麦克风接口设计

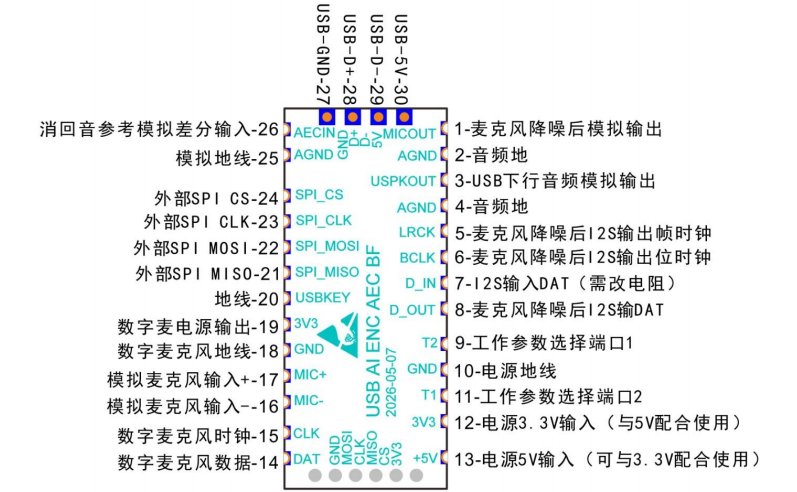

模组提供模拟麦克风（16/17脚）和数字麦克风（14/15脚）两种输入方式。模拟接口支持差分/单端输入，输入阻抗30kΩ，最大耐受1.0Vrms信号；数字接口采用PDM格式，需注意19脚输出的3.3V数字麦供电电流限制（≤30mA），建议功率较大的数字麦克风采用外部供电，避免损坏模组LDO。
2. 回声参考信号接入
AEC功能的有效性很大程度上取决于参考信号的准确性。文档推荐两种接入方案：从功放输入端直接取小信号（无需分压），或从功放输出端取信号（需串联1μF电容+10kΩ电阻进行幅值匹配）。实测中发现，当功放功率超过5W时，建议优先选择功放输入端取参考信号，可降低信号失真风险。
3. 工作参数动态切换
模组预留T1（11脚）、T2（9脚）两个参数配置引脚，通过高低电平组合可实现四档拾音距离调节：
-
悬空状态（默认）：中距离模式（0.5-2米）
-
T1高/T2低：近距离模式（0.1-0.2米，适合手持设备）
-
T1低/T2高：远距离模式（0.5-5米，适合会议室场景）
-
T1低/T2低：超远距离模式（0.5-8米，需配合高灵敏度麦克风）
对于需要动态调整参数的场景，可通过SPI接口（21-24脚）与外部MCU通信，模组DSP芯片作为从设备，上电2秒后进入可配置状态，开发者可通过寄存器写入实现增益、滤波特性等参数的实时调整。
三、典型应用场景分析
根据文档描述的11种工作模式，AU-60可适配不同硬件架构的需求：
消费电子领域 ：USB免驱模式（模式一）最适合快速开发智能门铃、宠物监护仪等产品，仅需连接USB_D+/D-/5V/GND四根线即可实现即插即用，Windows/Android/Linux系统均无需额外驱动。某智能家居厂商反馈，采用该方案后，语音唤醒率从82%提升至96%，主要得益于AI降噪对背景噪声的有效抑制。
工业设备领域 ：纯数字音频模式（模式四/七）通过I2S接口传输音频，避免了模拟信号在长距离布线中的干扰问题。在矿山呼叫系统中应用时，双绞线传输距离可达50米以上仍保持清晰音质，配合-40℃~85℃工业级温度版本（需定制主芯片），能满足严苛环境需求。
专业音频设备 ：双波束定向拾音模式（模式十）为智能工牌、双通道翻译设备提供了创新可能。通过独立设置两个麦克风的拾音方向（如正向180°+反向180°），可实现发言人语音与环境噪声的物理隔离，某翻译设备厂商实测显示，该模式下串音抑制比达到35dB以上。
四、开发注意事项
在实际应用开发中，有几个细节需要特别注意：
-
模拟输出端口（1脚MICOUT、3脚USPKOUT）输出阻抗为120Ω，驱动低阻抗负载时需串联1kΩ-10kΩ电阻，避免信号削顶
-
SPI控制需在模组上电3秒后操作，过早写入可能导致配置失效
-
双数字麦克风模式下，两个麦克风的间距建议控制在5-8cm，过近会导致波束成形效果下降
总结
AU-60模组的核心价值在于平衡了性能与开发成本，其全接口设计减少了外围电路复杂度，预置的多场景固件降低了算法开发门槛。对于年出货量在数千至数万台的中小型智能硬件项目，这种"拿来即用"的语音处理方案能有效缩短研发周期。当然，若需实现特定场景的深度优化（如方言识别、极端噪声环境适配），仍需与模组厂商合作进行固件定制。随着语音交互向细分场景渗透，这类高集成度DSP模组有望成为智能硬件的标准配置之一。
