海底网络节点部署的核心是在复杂水声环境中实现高连通、低损耗、广覆盖的拓扑结构，BellHop 模型作为主流水声射线追踪工具，通过精准模拟声波传播特性，为节点位置优化提供量化依据，是海底网络部署的核心技术支撑。
👉2.算法测试效果

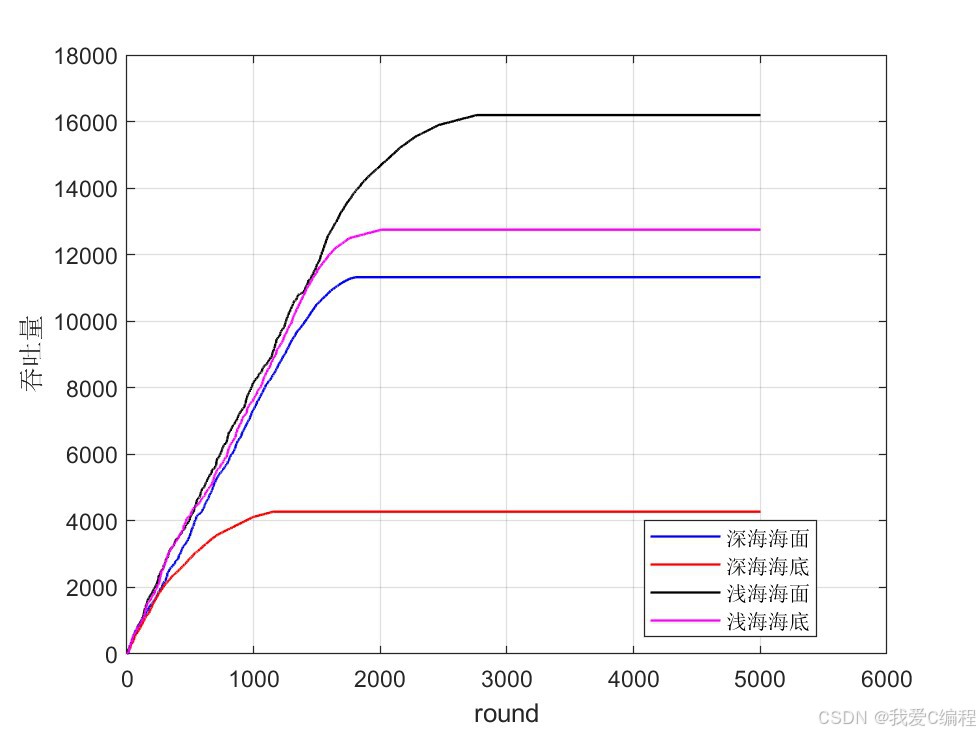

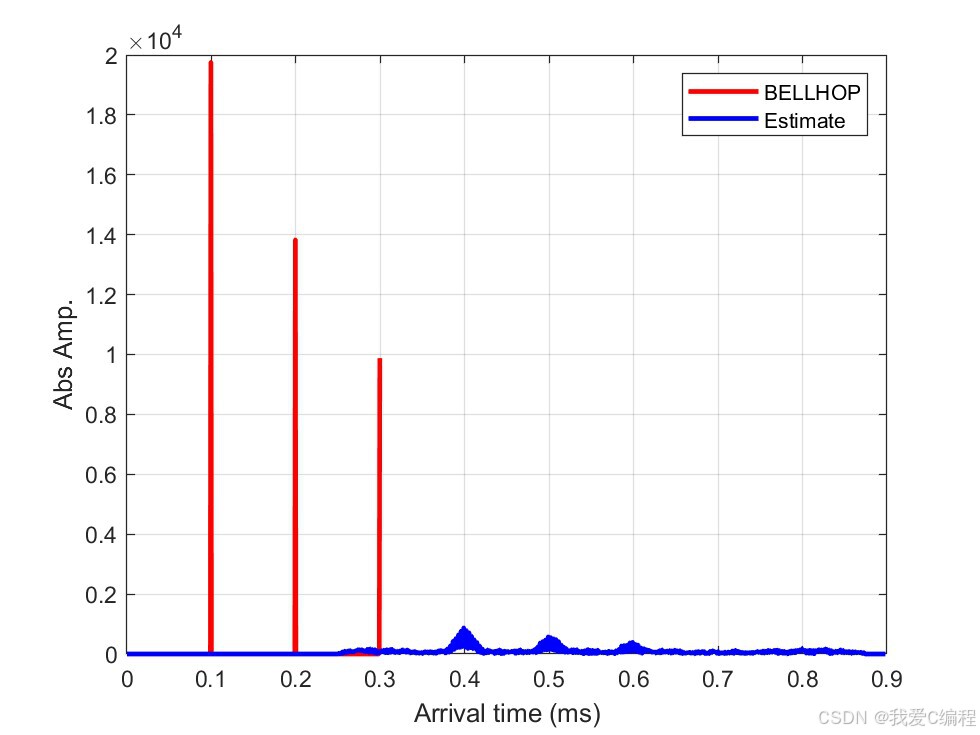

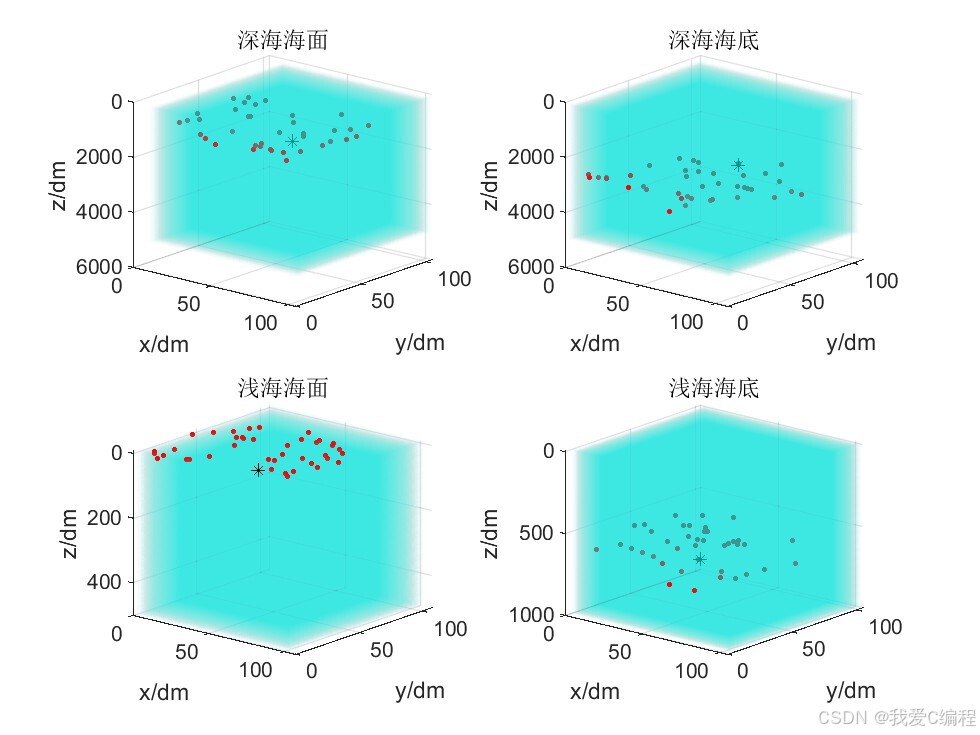

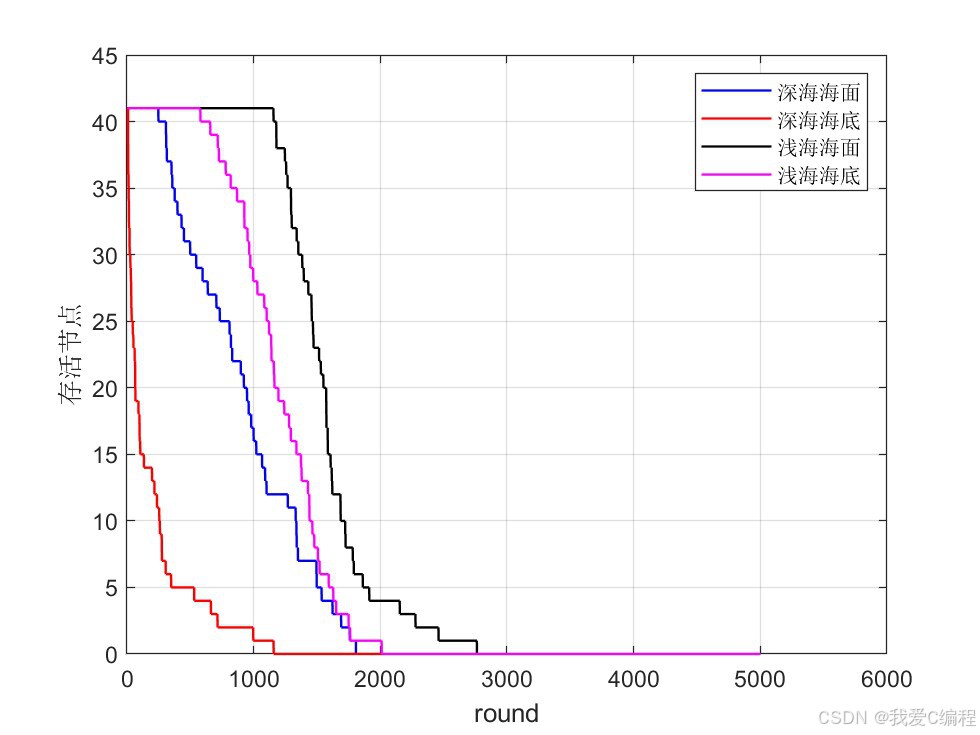

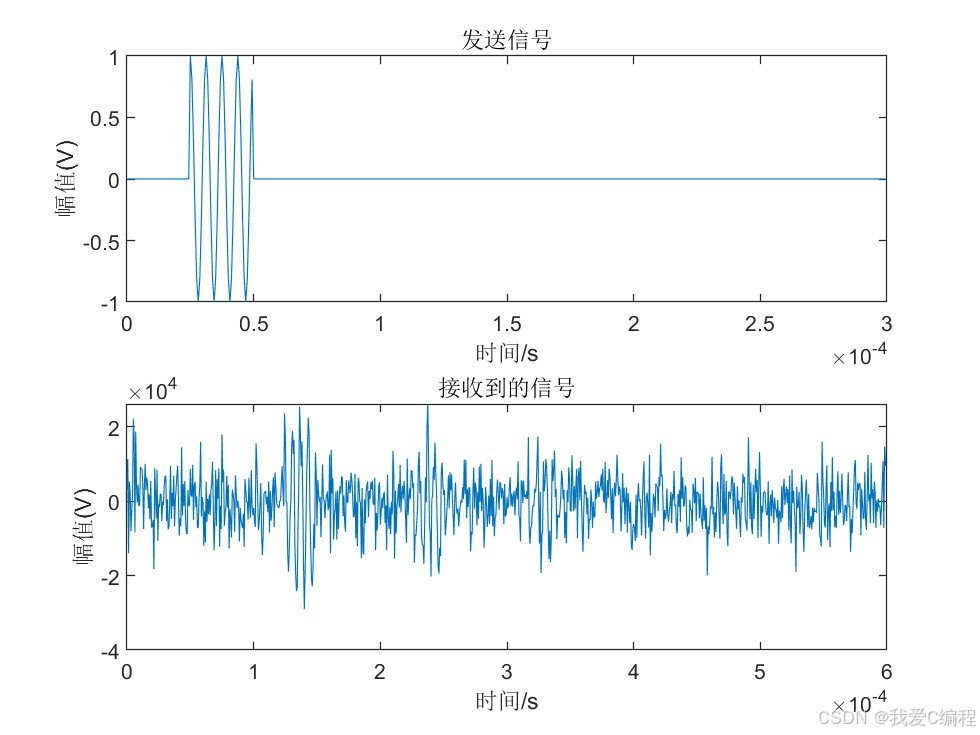

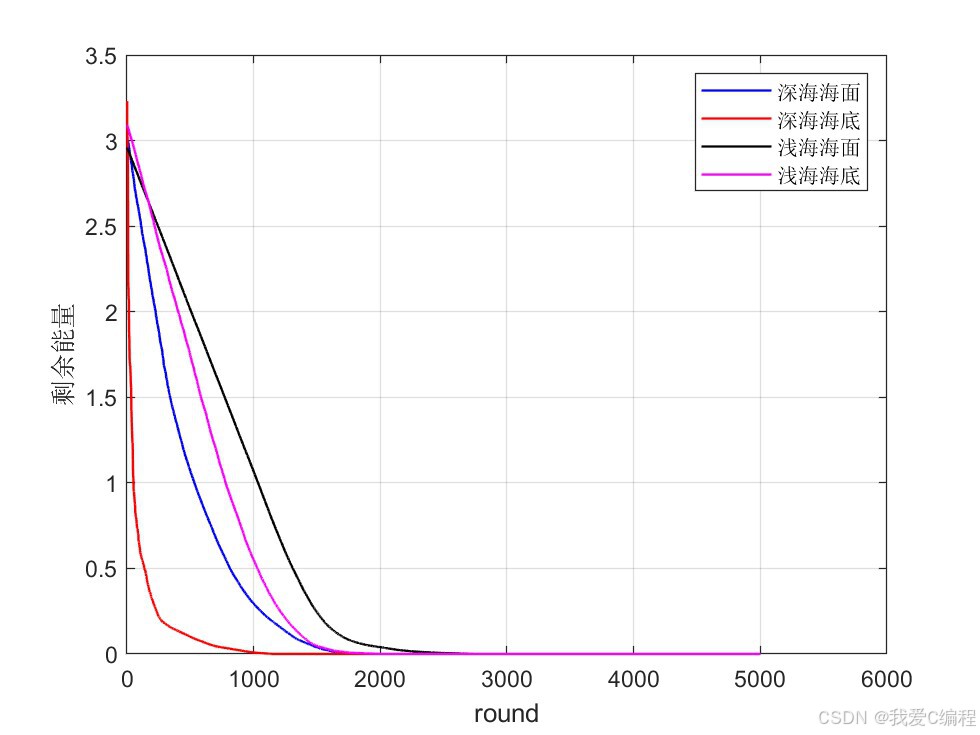

💡3.算法涉及理论知识概要
BellHop模型基于几何声学近似与高斯束射线追踪，将声波传播分解为多条独立声线，通过追踪声线在海洋介质中的折射、反射、吸收过程，计算传播损失、时延、多径等关键信道参数，为节点部署提供环境感知基础。
3.1 亥姆霍兹方程与射线方程
模型起源于亥姆霍兹方程，描述海洋中声压场的波动特性：
其中，r为水平距离，z为深度，s为声线弧长。该方程描述声线随声速分布的弯曲轨迹，是射线追踪的核心数学依据。
3.2 射线追踪与传播损失计算
BellHop通过高斯束追踪替代传统声线，解决声线聚焦、散焦的数值稳定性问题，核心流程为：
1.从声源按设定角度发射多条声线，初始条件为(r0,z0,ξ0,ζ0)；
2.沿声线弧长s积分射线方程，实时更新声线坐标(r,z)与方向(ξ,ζ)；
3.遇海面、海底界面时，计算反射/折射系数，修正声线方向并记录界面损失；
4.遍历所有声线，统计到达接收点的本征声线，计算总传播损失TL。
传播损失是节点部署的核心指标，BellHop中TL包含几何扩展损失、介质吸收损失、界面反射损失，公式为：

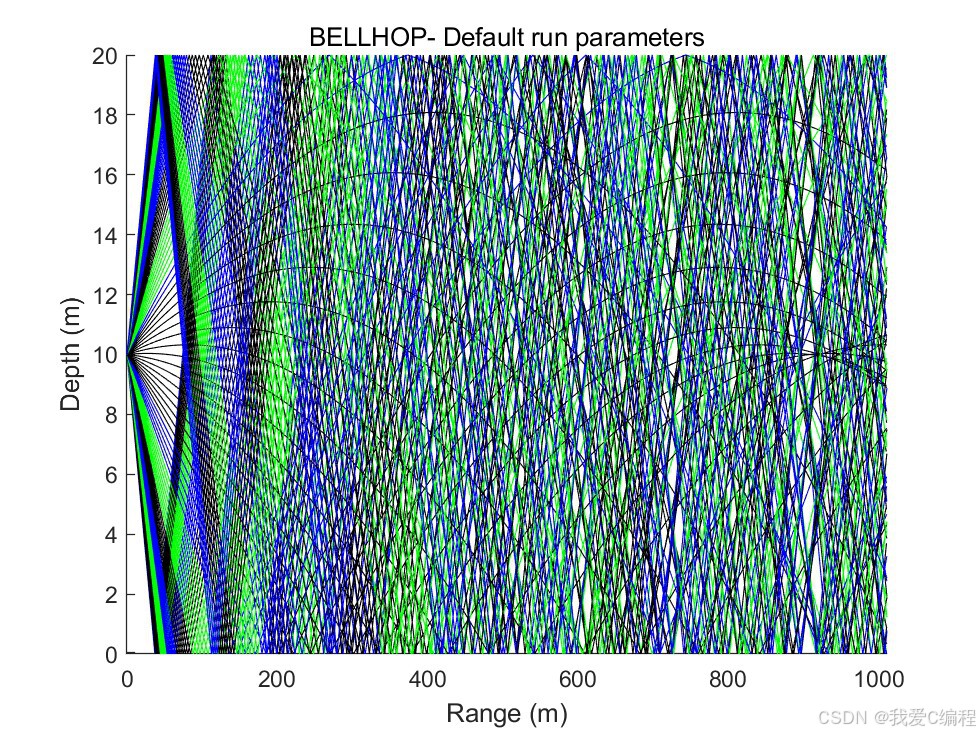

BellHop可自定义声速剖面、海底地形、沉积物参数，精准模拟浅海 / 深海、温跃层、海底崎岖等复杂环境，输出声线轨迹、传播损失云图、信道冲激响应，适配海底传感器网络、海底数据中心互联、海洋监测等节点部署场景。
3.3 基于BellHop的水声信道仿真

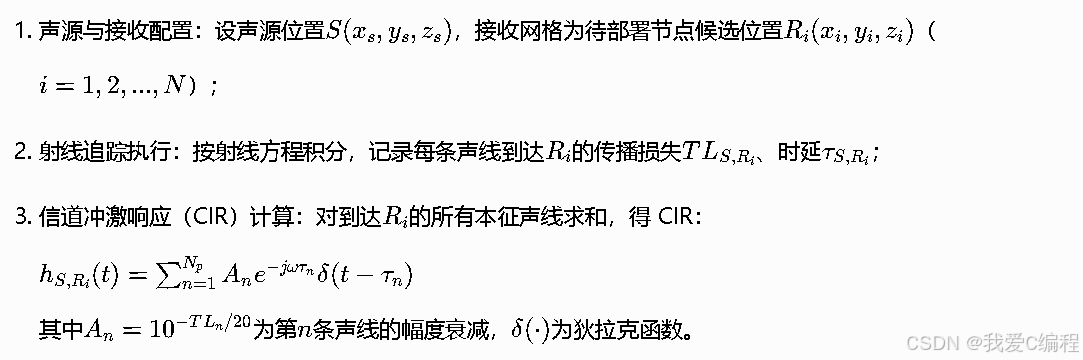

配置BellHop参数(声源频率、声线条数、接收网格)，运行射线追踪，输出传播损失TL、时延τ、多径数Np，构建信道性能矩阵。
❤️4.MATLAB核心程序
% 循环处理前100个射线束
for ibeam = 1:100
% 从文件中读取一个浮点数，代表射线束的初始角度
alpha0 = fscanf( fid, '%f', 1 );
% 从文件中读取一个整数，代表该射线束的步数
nsteps = fscanf( fid, '%i', 1 );
% 从文件中读取一个整数，代表顶部反射次数
NumTopBnc = fscanf( fid, '%i', 1 );
% 从文件中读取一个整数，代表底部反射次数
NumBotBnc = fscanf( fid, '%i', 1 );
% 如果读取到的步数为空，说明文件读取完毕，跳出循环
if isempty( nsteps );
break;
end
% 从文件中读取2行nsteps列的浮点数数据，代表射线的距离和深度信息
ray = fscanf( fid, '%f', [2 nsteps] );
% 提取射线的距离数据
r = ray( 1, : );
% 提取射线的深度数据
z = ray( 2, : );
% 定义一个颜色字符串，包含7种颜色（黑、蓝、绿、红、青、品红、黄）
lincol = 'kbgrcmy';
% 获取底部反射次数
ii = NumBotBnc;
% 计算底部反射次数对3取模再加1，用于选择颜色
ii = mod( ii, 3 ) + 1;
% 以选择的颜色绘制射线的距离和深度曲线
plot( r, z, lincol(ii) );
% 更新距离的最小值
rmin = min( [ r rmin ] );
% 更新距离的最大值
rmax = max( [ r rmax ] );
% 更新深度的最小值
zmin = min( [ z zmin ] );
% 更新深度的最大值
zmax = max( [ z zmax ] );
% 如果深度的最小值和最大值相等，将最大值加1，避免坐标轴显示异常
if ( zmin == zmax )
zmax = zmin + 1;
end
% 设置图形的坐标轴范围
axis( [ rmin, rmax, zmin, zmax ] )
% 每处理一定数量的射线束（大约为总射线束数量的十分之一），就刷新一次图形显示
if rem( ibeam, fix( NBEAMS / 10 ) ) == 0
drawnow
end;
end ✨5.完整算法代码文件获得
