DOI: 10.3390/buildings14020308 | Buildings 2024, 14, 308
1 仿真背景与价值
现代大跨楼板结构因低阻尼和密集模态特性，在人行激励下极易产生共振，严重时加速度可达16 cm/s²以上，远超舒适度限值。调谐质量阻尼器（TMD）是经典的单自由度动力吸振器，而多重TMD（MTMD）系统通过组合不同频率TMD覆盖更宽频带，在模态密集楼板中效果更优。然而MTMD参数优化的传统做法是将多自由度楼板简化为单自由度模型，再用Den Hartog或Warburton公式设计------这一简化过程不可避免地引入偏差，削弱控制效果。本文基于同济大学发表于《Buildings 2024, 14, 308》的研究（DOI: 10.3390/buildings14020308），开发了MATLAB + SAP2000 (OAPI接口)协同仿真平台，在SAP2000中建立楼板精细FEA模型后通过OAPI接口与MATLAB双向数据交互，直接在MATLAB中运行人工鱼群算法（AFSA）对MTMD的频率和阻尼比进行多目标优化，并将更新参数实时写入SAP2000迭代求解。对比传统Warburton公式设计，协同优化方案的减振率最高达65.51%，较传统方法的50.10%提升逾15个百分点，部分测点减振效果翻倍。

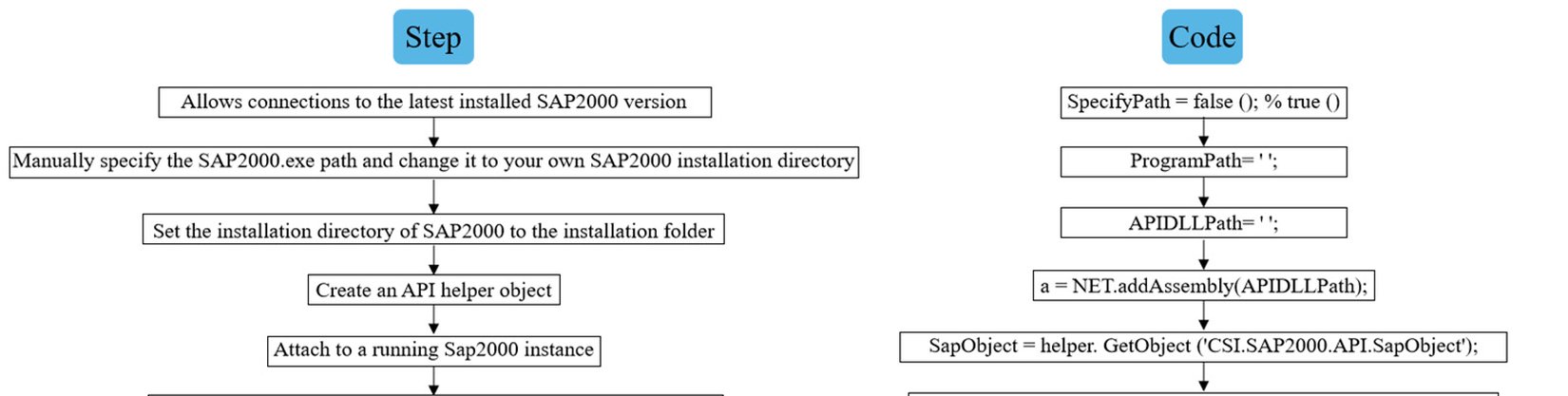

图1 SAP2000-OAPI接口步骤与核心代码
2 仿真建模方法与关键技术
接口架构（图1-3）：通过SAP2000-OAPI模块实现MATLAB与SAP2000 (OAPI接口)的双向通信。SAP2000负责楼板结构建模与动力响应求解，MATLAB负责AFSA智能化搜索。每轮迭代流程为：MATLAB更新MTMD参数→SAP2000计算68种频率激励下的结构加速度响应→数据回传MATLAB评估目标函数→人工鱼群执行觅食/聚群/追尾/随机行为更新参数。AFSA配置：视野0.5、步长1、人工鱼80条、尝试次数300次，搜索空间频率1, 3.5Hz、阻尼0, 0.15。 数值模型（图4）：研究对象为67.6 m×43.0 m钢框架大跨楼板，总质量10,164 t。首层板厚120 mm（C30混凝土），框架柱700×700 mm钢骨混凝土（Q355钢+C50混凝土）。模态分析揭示第1阶2.18 Hz与第4阶2.20 Hz密集相邻，第15阶2.91 Hz与第16阶2.93 Hz同样密集------这恰是传统简化方法失效的典型场景，因等效SDOF简化势必丢失模态间耦合效应。 优化目标：以各测点加速度最大值和RMS值为双目标函数（权重各0.5），在68种频率的谐波激励（1.25-4.60 Hz，步长0.05 Hz，540行人）下综合寻优。MTMD含10台TMD分三组（I型2台控制1阶模态、II型4台控制4阶模态、III型4台控制15/16阶模态），总质量24 t，占结构总质量的0.236%。单机3.50 GHz/64 GB RAM条件下完整优化耗时约20小时。

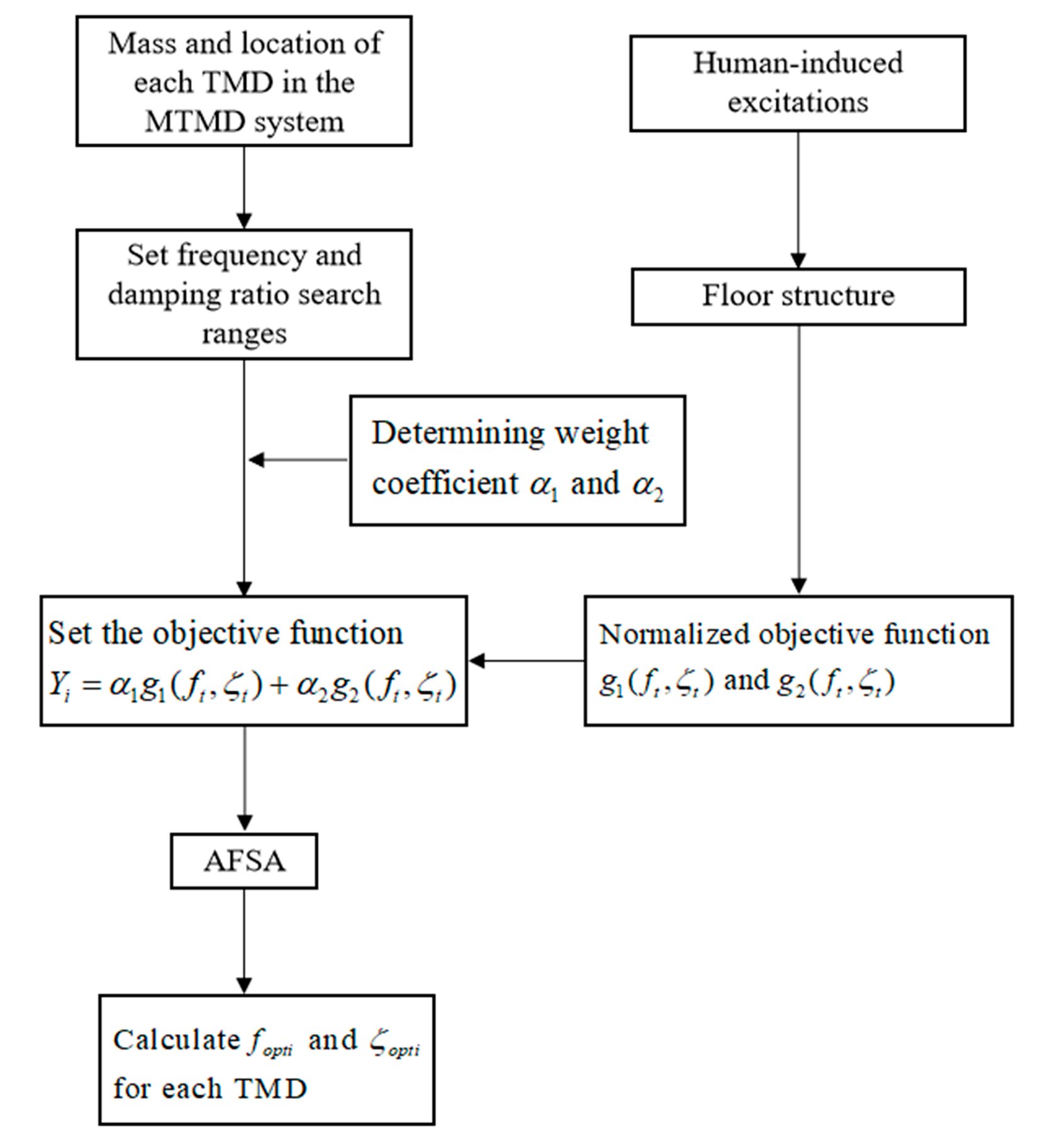

图2 基于人工鱼群算法(AFSA)的MTMD多目标优化流程

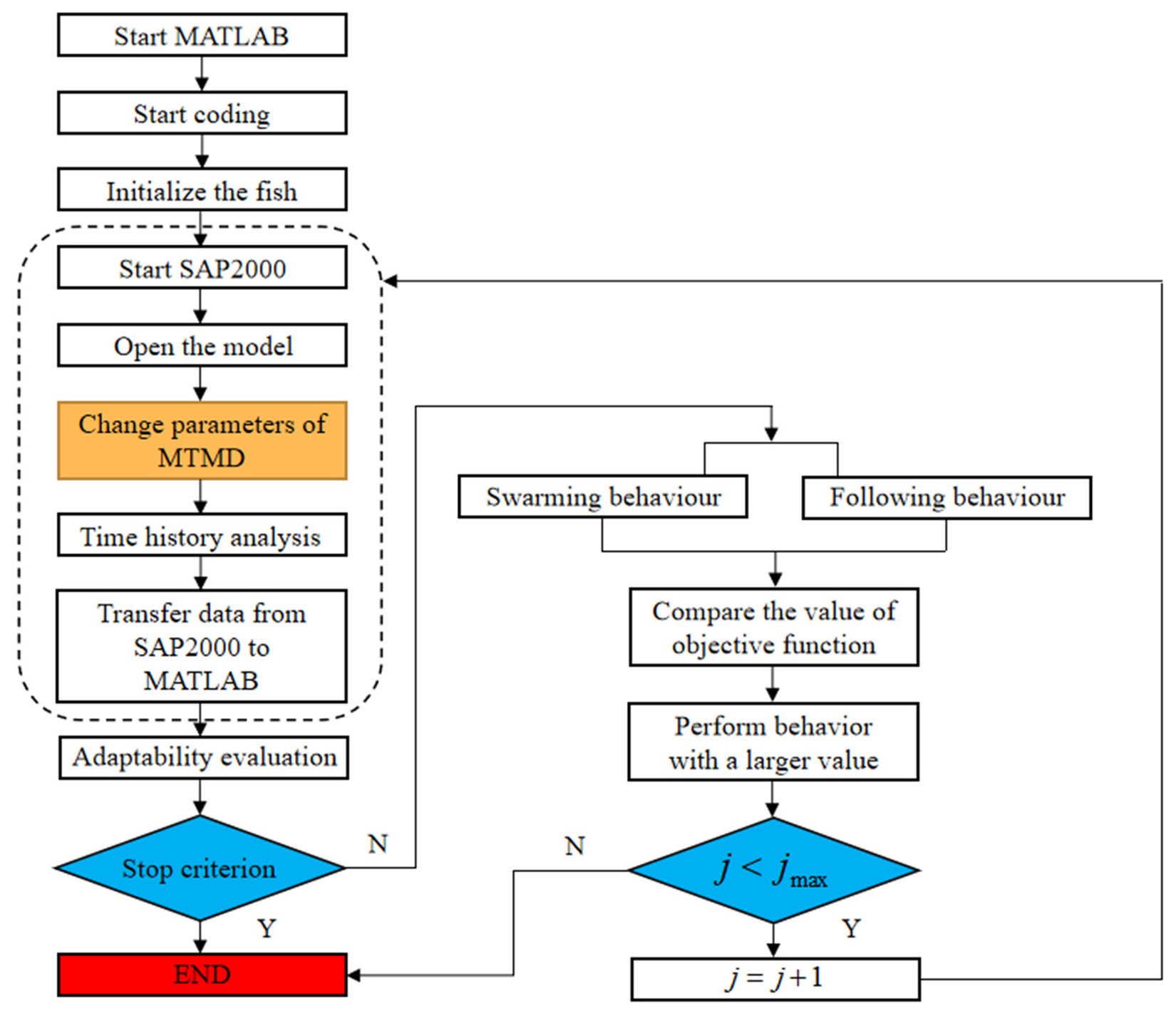

图3 MATLAB-SAP2000接口MTMD优化总流程图

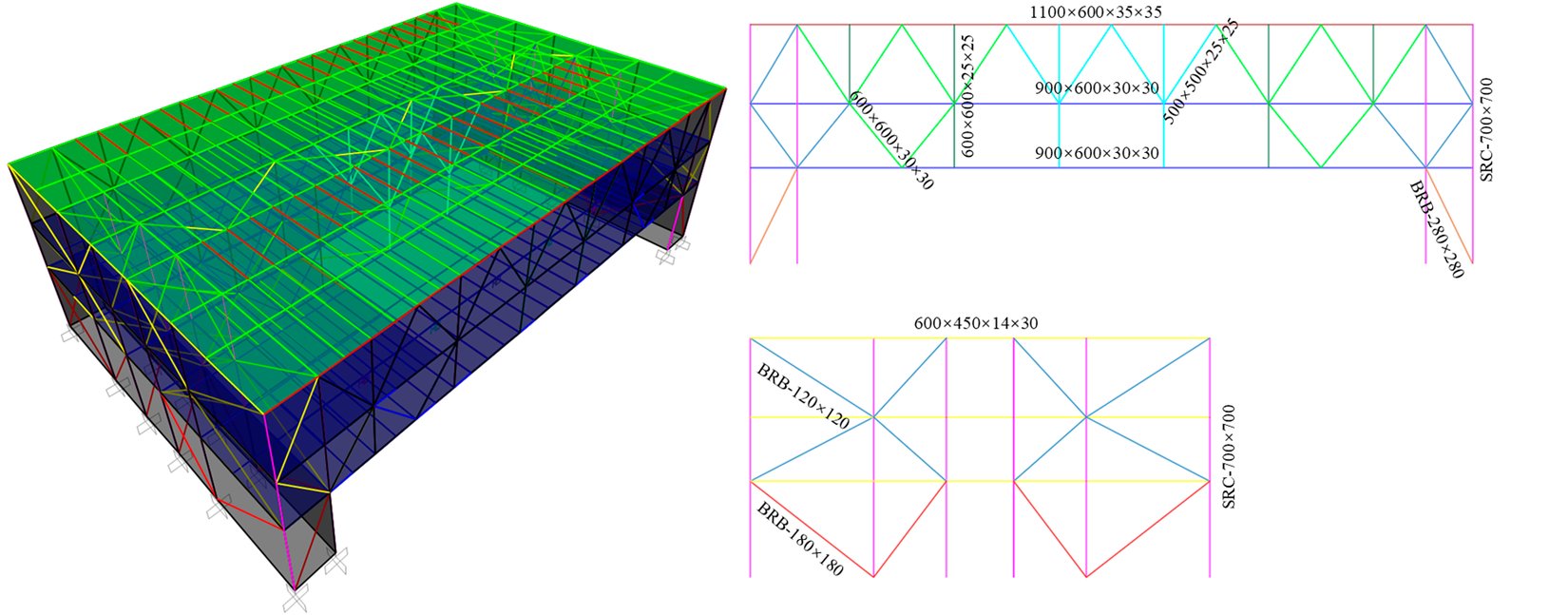

图4 大跨楼板结构SAP2000三维有限元模型
3 仿真结果对比分析
AFSA收敛特性（图5）：SDOF验证算例中，人工鱼从随机散布仅经10步即快速收敛至f=1.98 Hz/ξ=6.06%，与Warburton公式解f=1.98 Hz/ξ=6.20%几乎完全一致，验证了接口与算法的准确性。 MTMD楼板优化（迭代过程）：300步优化后三组TMD稳定收敛------TMD-I：f=2.048 Hz、ξ=9.31%；TMD-II：f=2.082 Hz、ξ=1.48%；TMD-III：f=2.881 Hz、ξ=7.10%。与Warburton公式设计的传统方案（TMD-I f=2.17 Hz/ξ=2.86%、TMD-II f=2.19 Hz/ξ=6.06%、TMD-III f=2.88 Hz/ξ=5.67%）相比，协同优化方案的频率更接近实际模态、阻尼比差异显著（TMD-I高3.3倍、TMD-II仅为其1/4），反映了传统简化方法的局限性。 减振效果对比（模态振型图6及MTMD布置图7）：协同优化MTMD的减振率在各测点全面压倒传统方案。测点2-4（最大加速度12-16 cm/s²，振动最剧烈区）优化方案减振率达62-66%，远超传统方案的49-50%；测点7-9协同优化减振率28-35%，是传统方案11-15%的两倍以上。加速度时间历程对比进一步显示，协同优化方案在共振峰处的峰值衰减最为显著。这一差异的物理根源在于：Warburton公式本质是针对SDOF系统推导的，而实际MDOF楼板中各TMD之间存在相互影响------MTMD不仅改变目标模态的频率和阻尼，还会重塑整楼的模态分布，这种耦合效应只能在3D FEA模型迭代中捕获。
图5 SDOF验证：AFSA参数搜索迭代收敛过程
图6 楼板结构模态振型（第1/4/15/16阶）

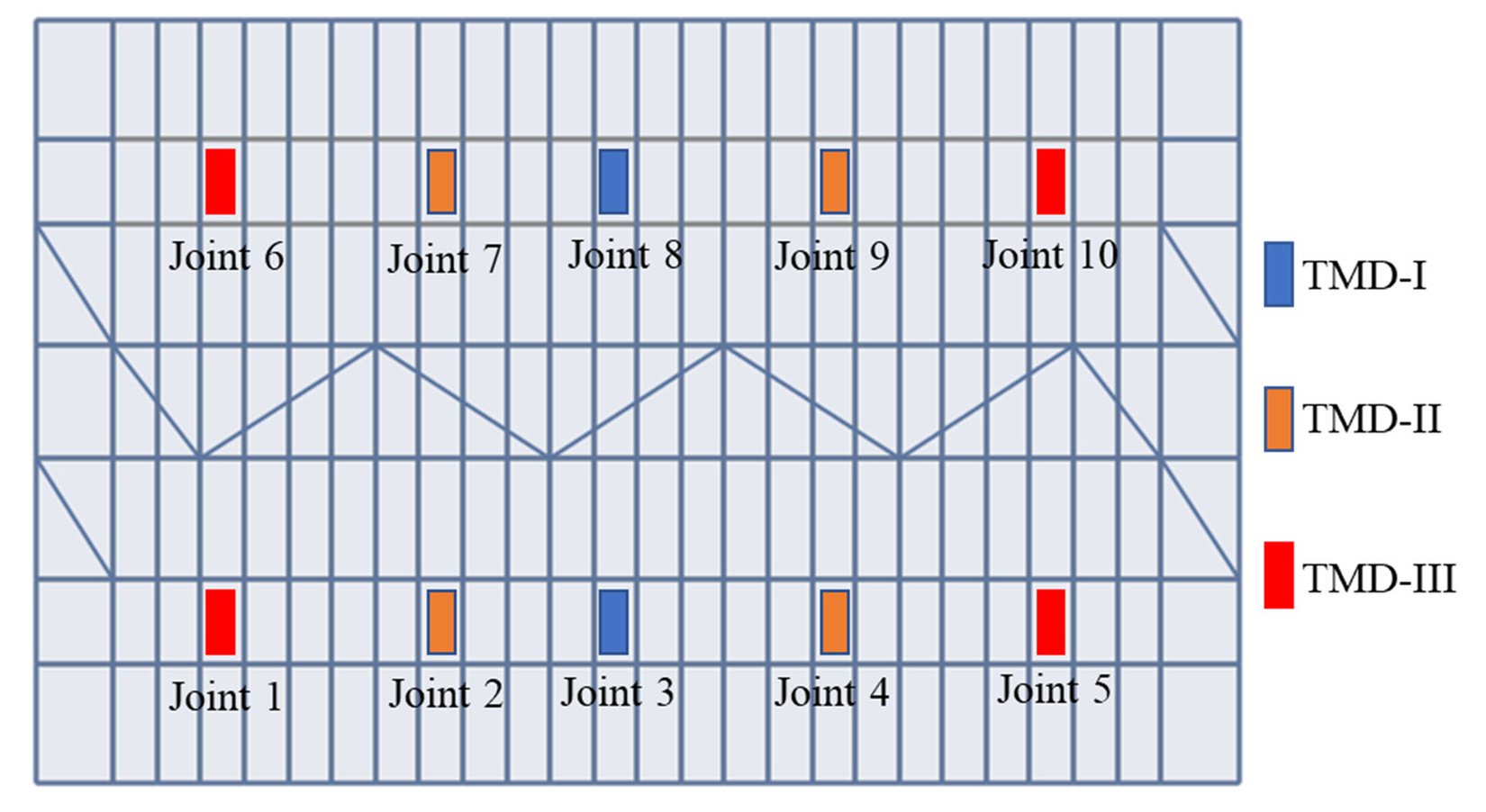

图7 MTMD系统（10台TMD三组布置）在首层平面分布
4 总结与服务
本文通过搭建MATLAB + SAP2000 (OAPI接口)接口与AFSA多目标优化算法，实现了大跨楼板结构MTMD系统在精细有限元模型中的直接参数优化。研究表明：（1）所提方法在SDOF验证中与经典Warburton公式高度吻合，精度可靠；（2）在密集模态楼板中，传统简化设计因忽略模态耦合和TMD间交互作用，减振效果显著低于接口协同优化；（3）协同优化方案最大减振率65.51%，较传统方案提升31%。我方团队具备MATLAB-SAP2000接口开发、智能优化算法与结构振动控制联合仿真的完整技术能力，可为体育场馆、交通枢纽、办公连廊等大跨结构提供TMD/MTMD参数优化与减振设计全套解决方案。
