51单片机串口通信完全指南：从原理到实战（发送、接收、回环与控制）

串口通信是单片机与外部设备交互最常用的方式之一。无论是调试打印、固件烧录，还是控制继电器、连接蓝牙模块，都离不开它。本文基于STC89C52单片机，结合多个实战代码和硬件图解，带你彻底搞懂51单片机的串口通信------包括发送、接收、数据回环以及通过串口命令控制外设。

---

一、串口通信基础：UART是什么？

UART （Universal Asynchronous Receiver/Transmitter，通用异步收发器）是一种双向、串行、异步的通信总线，仅用一根数据接收线（RX）和一根数据发送线（TX）就能实现全双工通信------即同时收发数据。

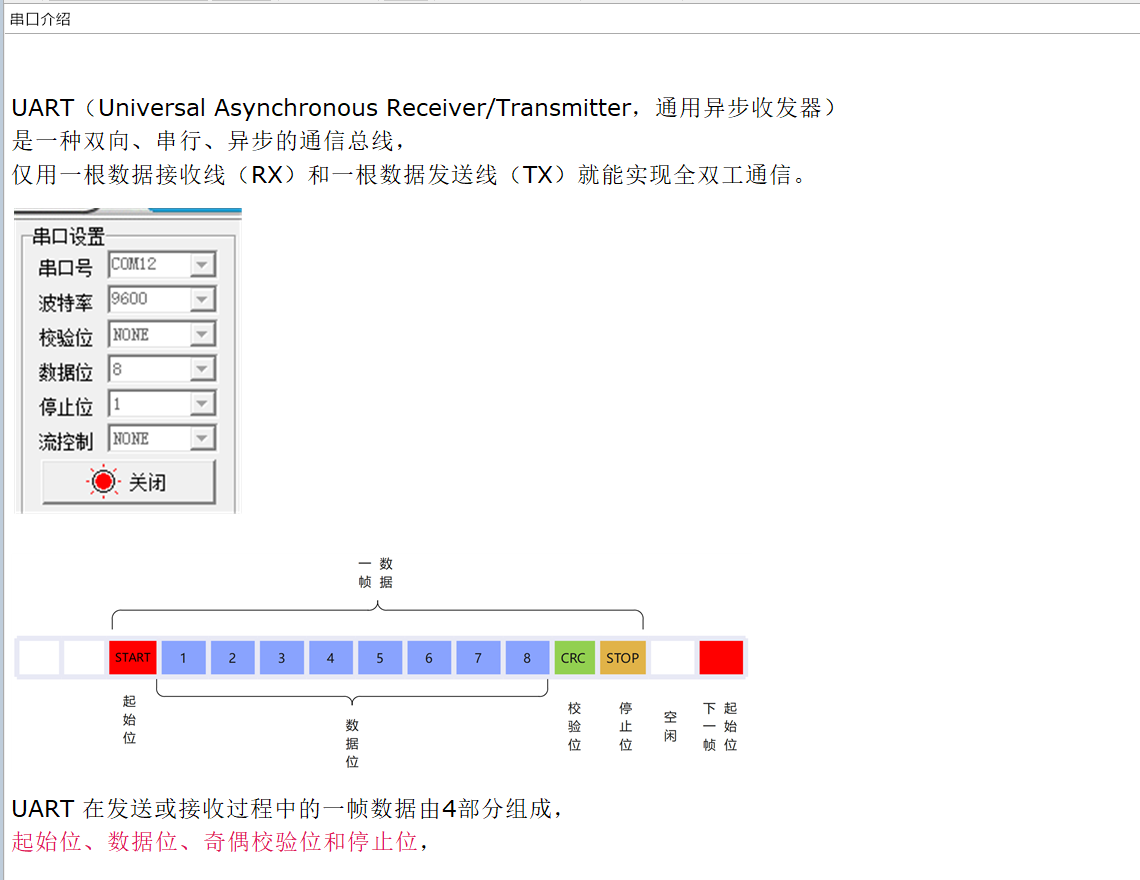

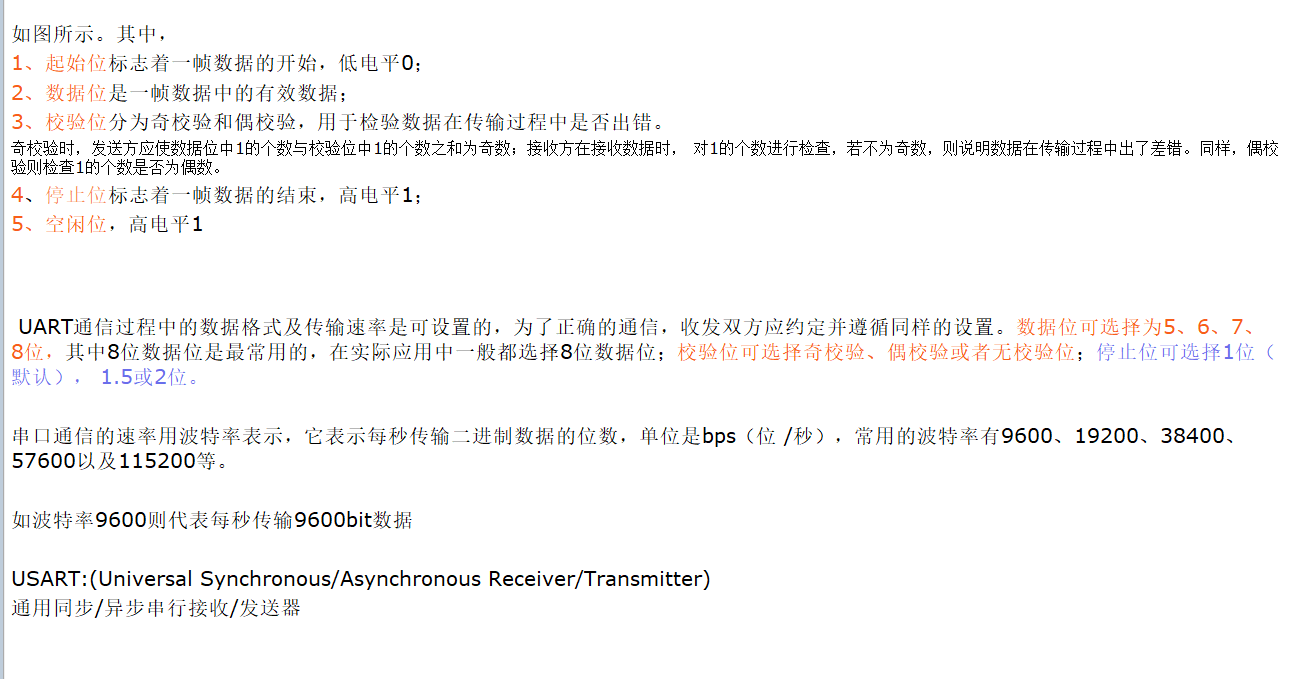

如图"串口介绍"所示，一帧数据由起始位（低电平0） 、数据位（5~8位） 、奇偶校验位（可选） 、停止位（高电平1） 组成，之后跟随空闲位（高电平1）。收发双方必须约定相同的波特率、数据位、停止位和校验位才能正确通信。

1.1 常见电平标准

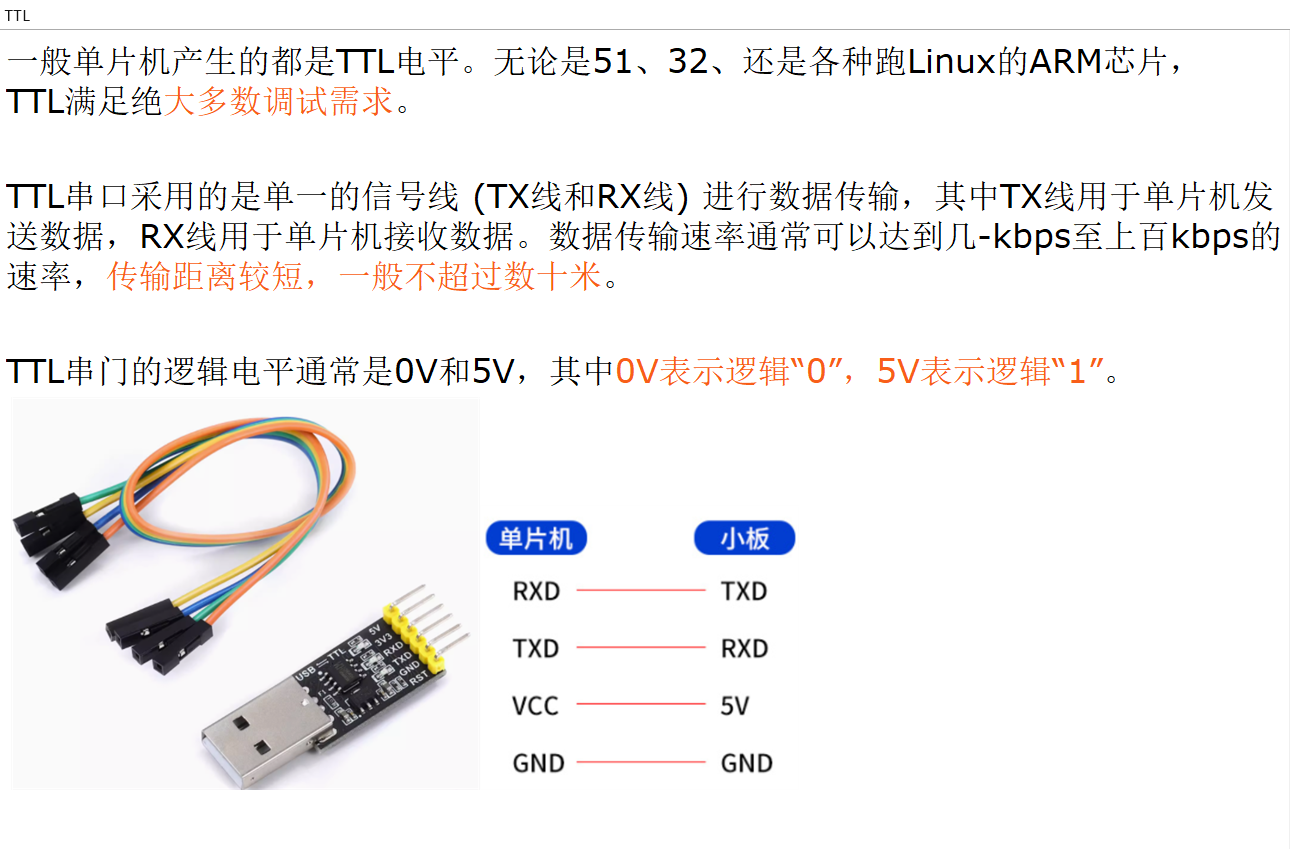

• TTL电平：单片机直接输出。逻辑0为0V，逻辑1为5V（或3.3V）。通信距离短（几十米内），但无需转换芯片，如蓝牙模块、GPS模块。

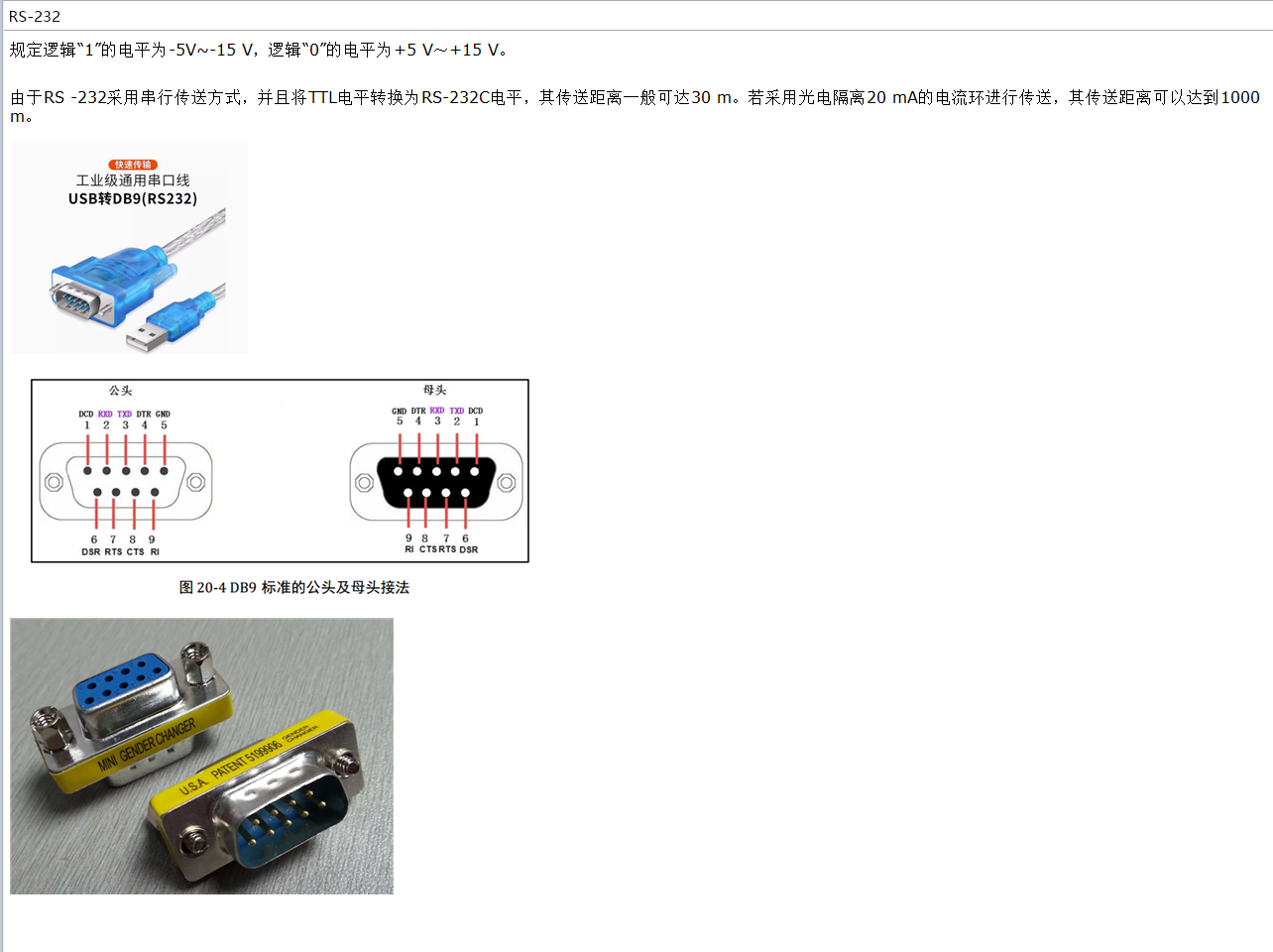

• RS-232电平：逻辑1为-5V~-15V，逻辑0为+5V~+15V。抗干扰强，传输距离可达30米。电脑的DB9串口就是RS-232，需要MAX232芯片转换。

• RS-485：差分信号，传输距离上千米，适合工业现场。

如图"TTL电平"和"RS-232"所示，两者不能直连，必须通过电平转换。

---

二、51单片机串口硬件及引脚

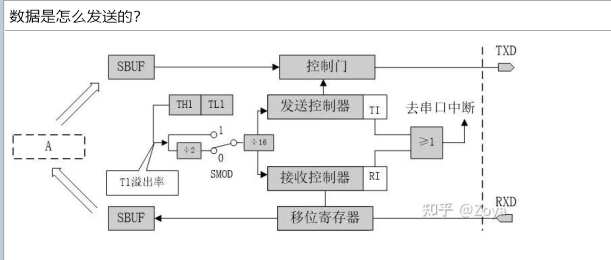

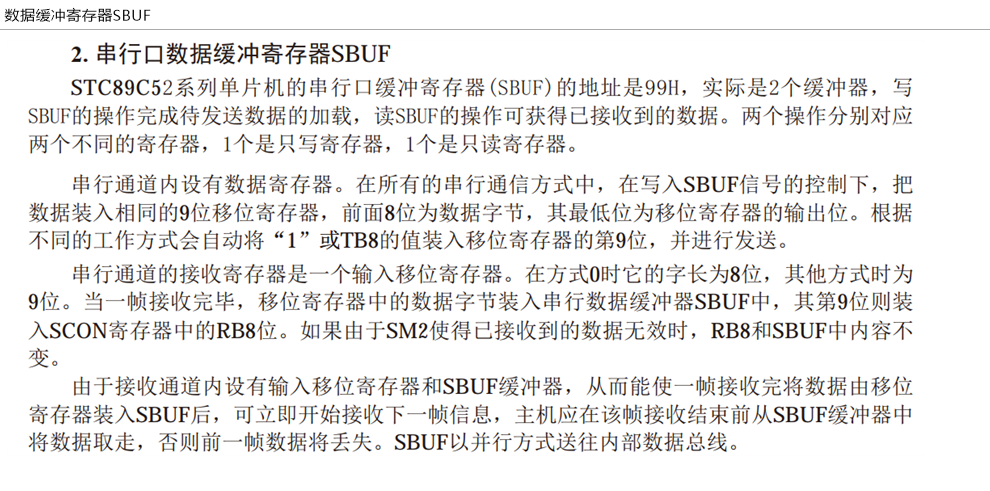

STC89C52单片机有一个全双工串口（UART），通过P3.0（RXD）和P3.1（TXD）引脚收发数据。内部结构如"数据是怎么发送的？"图片所示：

• 发送缓冲器SBUF（写操作） → 移位寄存器 → TXD引脚发送。

• 接收移位寄存器 → 接收缓冲器SBUF（读操作） ← RXD引脚接收。

• 两个SBUF地址相同（0x99），但物理上是独立的。

---

三、核心寄存器详解（代码中的配置）

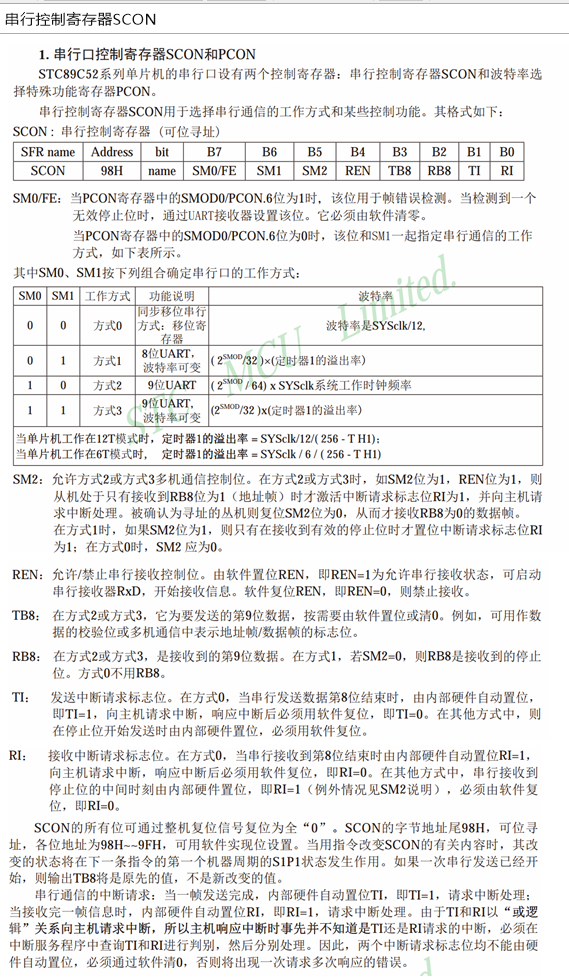

初始化串口必须配置以下寄存器，对照图片"串行控制寄存器SCON"、"PCON"、"TMOD"。

3.1 SCON ------ 串行控制寄存器（可位寻址，地址0x98）

位	B7(SM0/FE)	B6(SM1)	B5(SM2)	B4(REN)	B3(TB8)	B2(RB8)	B1(TI)	B0(RI)
值	0	1	0	1	0	0	0	0

• SM0=0，SM1=1 ：选择工作方式1（8位UART，波特率可变）。这也是最常用的方式。

• REN=1：允许接收数据。

• TI：发送中断标志。发送完一帧数据后硬件自动置1，必须软件清零。

• RI：接收中断标志。接收完一帧数据后硬件自动置1，必须软件清零。

代码中的初始化：SCON = 0x50; → 二进制0101 0000，正是方式1 + 允许接收。

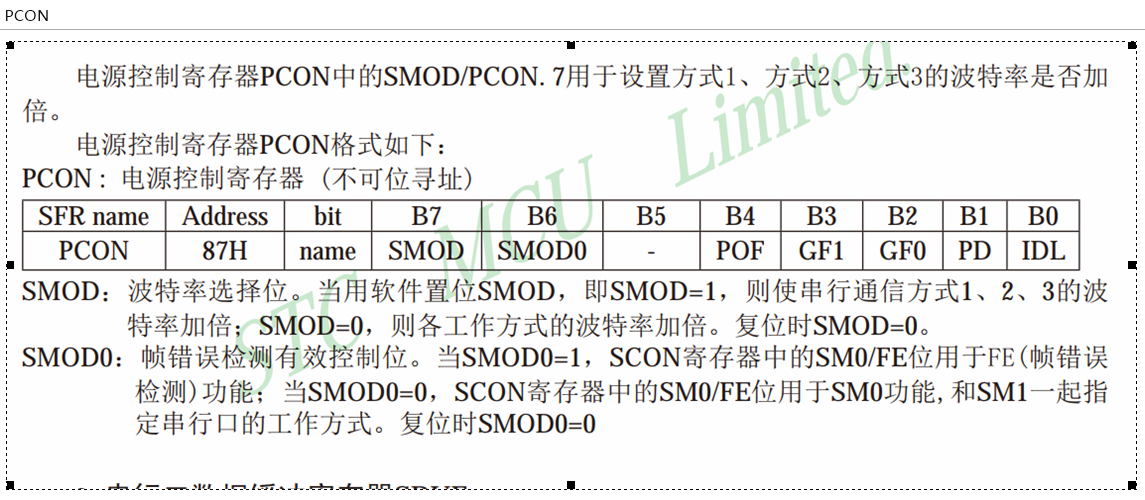

3.2 PCON ------ 电源控制寄存器（不可位寻址，地址0x87）

位	B7(SMOD)	B6(SMOD0)	...
值	0	0

• SMOD ：波特率加倍控制位。PCON &= 0x7F; 将SMOD清零，使用不加倍模式。

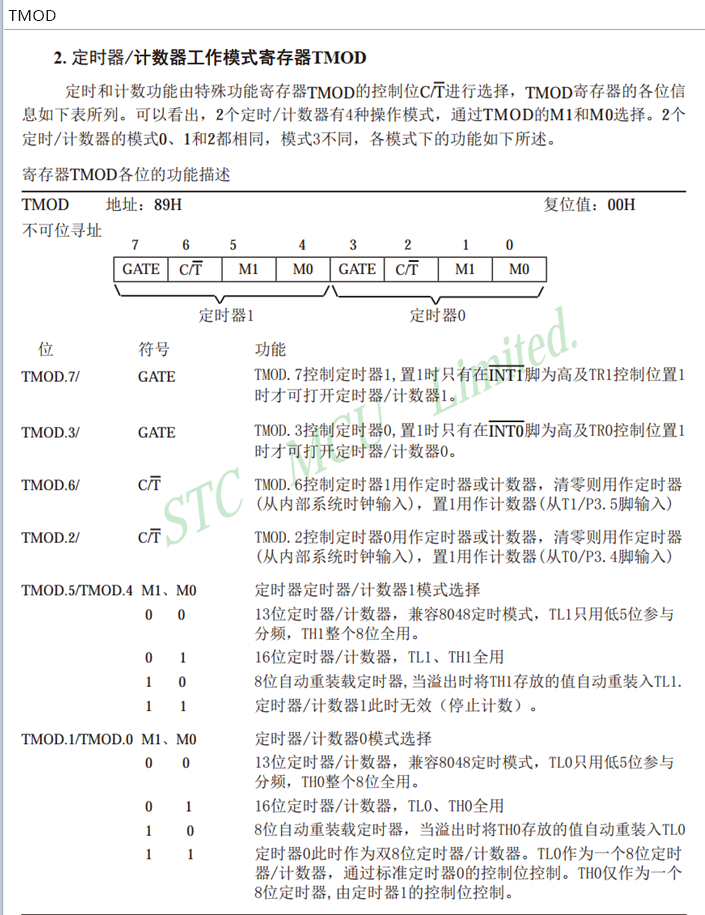

3.3 TMOD ------ 定时器工作模式寄存器（地址0x89）

我们使用定时器1（T1）产生波特率时钟。

位	7(GATE)	6(C/T)	5(M1)	4(M0)	3~0(定时器0)
值	0	0	1	0	无关

• M1=1，M0=0 ：定时器1工作在8位自动重装模式（模式2）。

• C/T=0：定时模式（计数内部时钟）。

代码：

TMOD &= 0x0F;   // 清空高4位（定时器1部分）
TMOD |= 0x20;   // 设置M1=1, M0=0

3.4 TH1 / TL1 ------ 波特率初值

波特率计算公式（方式1，不加倍，12T模式）：

波特率 = (2^SMOD / 32) × (定时器1溢出率)
定时器1溢出率 = 系统时钟 / 12 / (256 - TH1)

对于11.0592MHz晶振，要得到9600bps，计算：

9600 = (1/32) × (11.0592e6 / 12 / (256 - TH1))
=> 256 - TH1 = 11.0592e6 / 12 / 32 / 9600 ≈ 3
=> TH1 = 253 = 0xFD

代码：TH1 = 0xFD; TL1 = 0xFD; TL1初值任意，因为自动重装时TH1会重新加载到TL1。

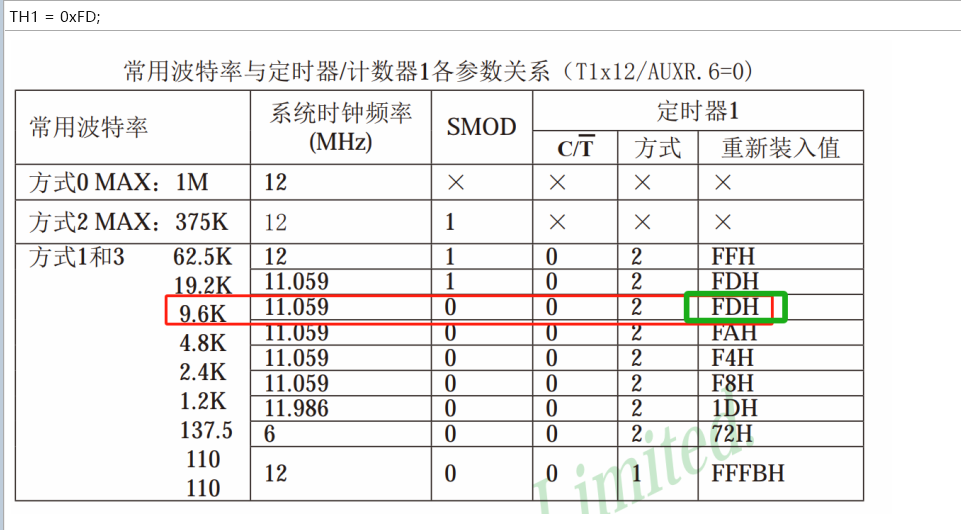

对照图片"常用波特率与定时器/计数器1各参数关系"，11.0592MHz、9600bps、SMOD=0时重装值0xFD。

---

四、串口初始化完整步骤（代码逐行解析）

void main() {
    SCON = 0x50;    // 方式1，允许接收
    PCON &= 0x7F;   // 波特率不加倍
    TMOD &= 0x0F;   // 清空定时器1部分
    TMOD |= 0x20;   // 定时器1工作模式2（8位自动重装）
    TH1 = 0xFD;     // 初值高位
    TL1 = 0xFD;     // 初值低位（自动重装，写入任意值）
    TR1 = 1;        // 启动定时器1
    ES = 1;         // 使能串口中断
    EA = 1;         // 总中断使能
    // 然后进入主循环...
}

补充知识：如果不使用中断而是查询方式，可以不开ES和EA，但在接收数据时需不断检测RI标志。

---

五、发送数据：字节与字符串

5.1 发送一个字节

void UART_Send_Byte(uchar send_byte) {
    SBUF = send_byte;   // 数据写入发送缓冲器，立即启动发送
    while(!TI);         // 等待TI变1（发送完成）
    TI = 0;             // 软件清标志
}

原理：写SBUF后，硬件自动将数据移位到TXD引脚，按波特率逐位发送。发送完一帧（包括停止位）后，硬件置位TI。

5.2 发送字符串

void UART_Send_Str(uchar *send_str) {
    while(*send_str != '\0') {
        UART_Send_Byte(*send_str++);
    }
}

补充知识 ：字符串以空字符\0结尾，例如"I am god!\r\n"中的\r\n是回车换行，使串口助手自动换行。

5.3 主循环中循环发送

while(1) {
    UART_Send_Str("I am god!\r\n");
    Delay_xms(1000);
}

效果：串口助手每秒收到一次"I am god!"。

---

六、接收数据：中断方式详解

串口接收使用中断4（interrupt 4）。当RXD引脚检测到完整的一帧后，RI被置1，触发中断。

void UART_Routine(void) interrupt 4 {
    if(RI) {                // 判断是否为接收中断
        RI = 0;             // 软件清零
        recv = SBUF;        // 读取接收缓冲器中的字节
        // 根据 recv 执行相应操作（LED、蜂鸣器等）
    }
}

关键点：

• 必须软件清零RI，否则会不断进入中断。

• 读取SBUF的动作会清除接收缓冲器，但不会影响后续接收（硬件有移位寄存器并行装入）。

• 中断内处理要尽量简短，否则可能丢失后续数据。

6.1 命令控制外设（代码中的switch-case）

接收到的字节（十六进制0x01~0x09）控制不同外设：

命令	功能	代码
0x01	LED1点亮	LED1 = 0;
0x02	LED2点亮	LED2 = 0;
0x03	LED3点亮	LED3 = 0;
0x04	LED4点亮	LED4 = 0;
0x05	熄灭所有LED	P1 |= 0x0F;
0x06	蜂鸣器响（低电平触发）	BEEP = 0;
0x07	蜂鸣器停	BEEP = 1;
0x08	继电器吸合（低电平触发）	JDQ1 = 0;
0x09	继电器断开	JDQ1 = 1;

补充知识 ：为什么用P1 |= 0x0F熄灭LED？因为LED共阳极（低电平亮），所以置高电平熄灭。P1 |= 0x0F将P1的低4位置1，不影响高4位（蜂鸣器在P1.6）。

---

七、数据回环实验：接收即发送

最简单的回环代码：

void UART_Routine(void) interrupt 4 {
    if(RI) {
        RI = 0;
        recv = SBUF;
        SBUF = recv;        // 立即发回
        while(!TI);
        TI = 0;
    }
}

用途：测试串口线路是否正常，或者作为简单的串口调试助手。实际项目中可用来验证数据是否被正确接收。

---

八、硬件接线与实验平台

8.1 单片机与电脑通信（USB转TTL）

需要一根USB转TTL模块（如CH340芯片），接线如下：

USB转TTL模块	单片机
TXD	P3.0 (RXD)
RXD	P3.1 (TXD)
GND	GND
5V	VCC (可选，若模块供电)

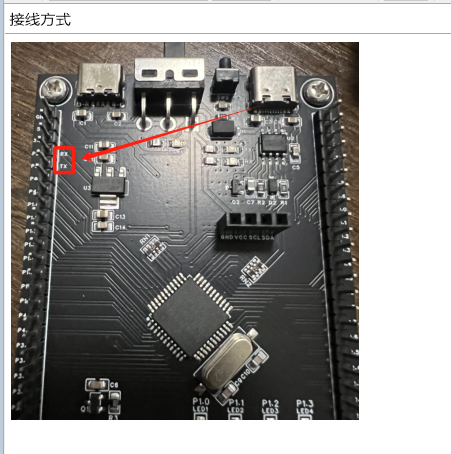

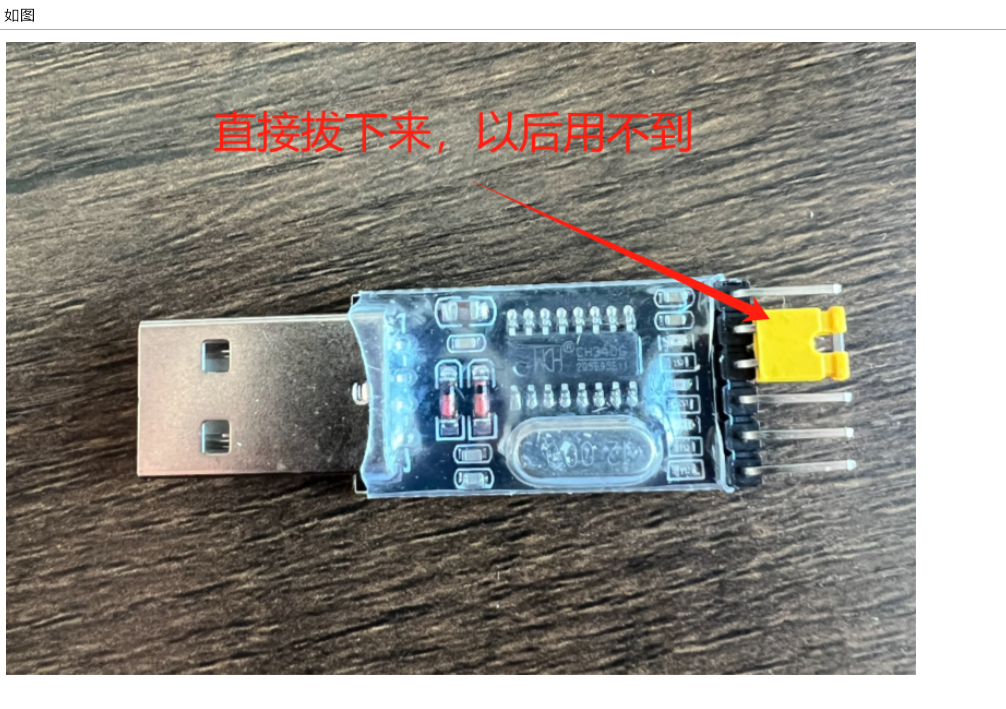

注意 ：TX接RX，RX接TX------这就是交叉连接。如果模块上有黄色跳帽（用于切换电平），直接拔掉即可（如"实验三接线方式"图片所示）。

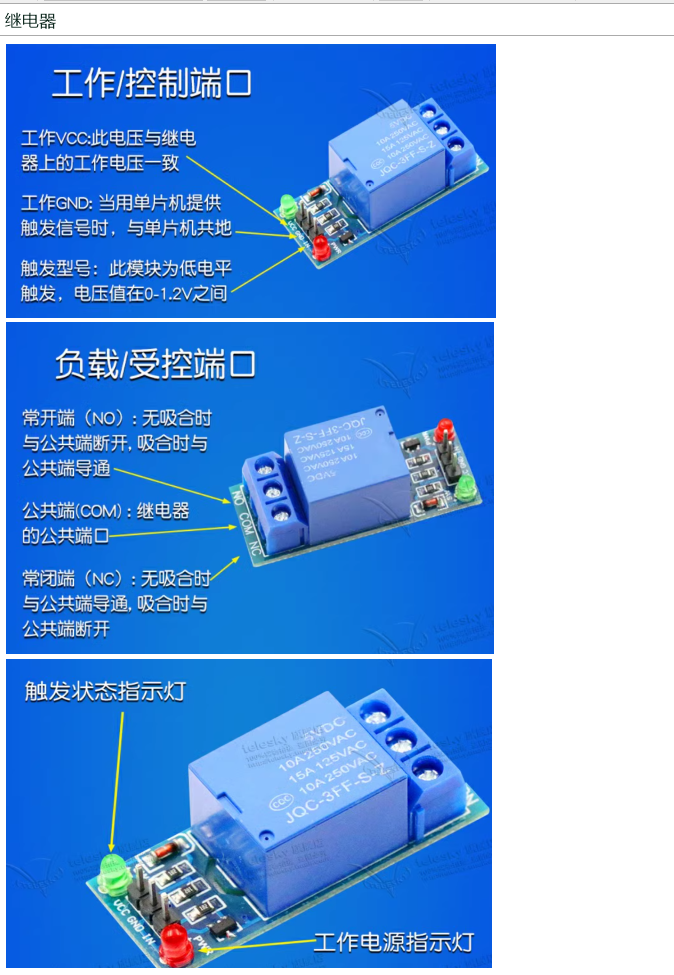

8.2 继电器模块控制220V设备

继电器模块（低电平触发）接线：

• VCC → 单片机5V

• GND → 单片机GND

• IN → 单片机P2.0（JDQ1）

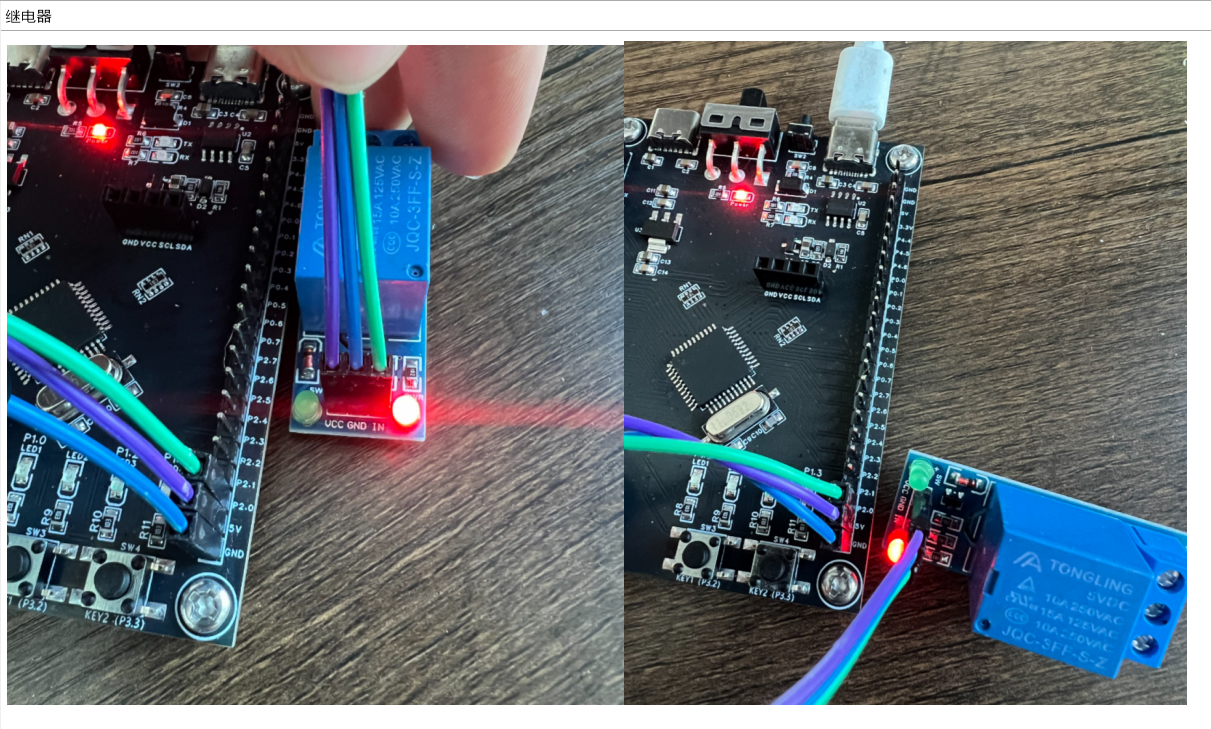

当P2.0输出低电平时，继电器吸合，常开端（NO）与公共端（COM）导通，可控制大电流设备。状态指示灯也会亮起（见"继电器"图片）。

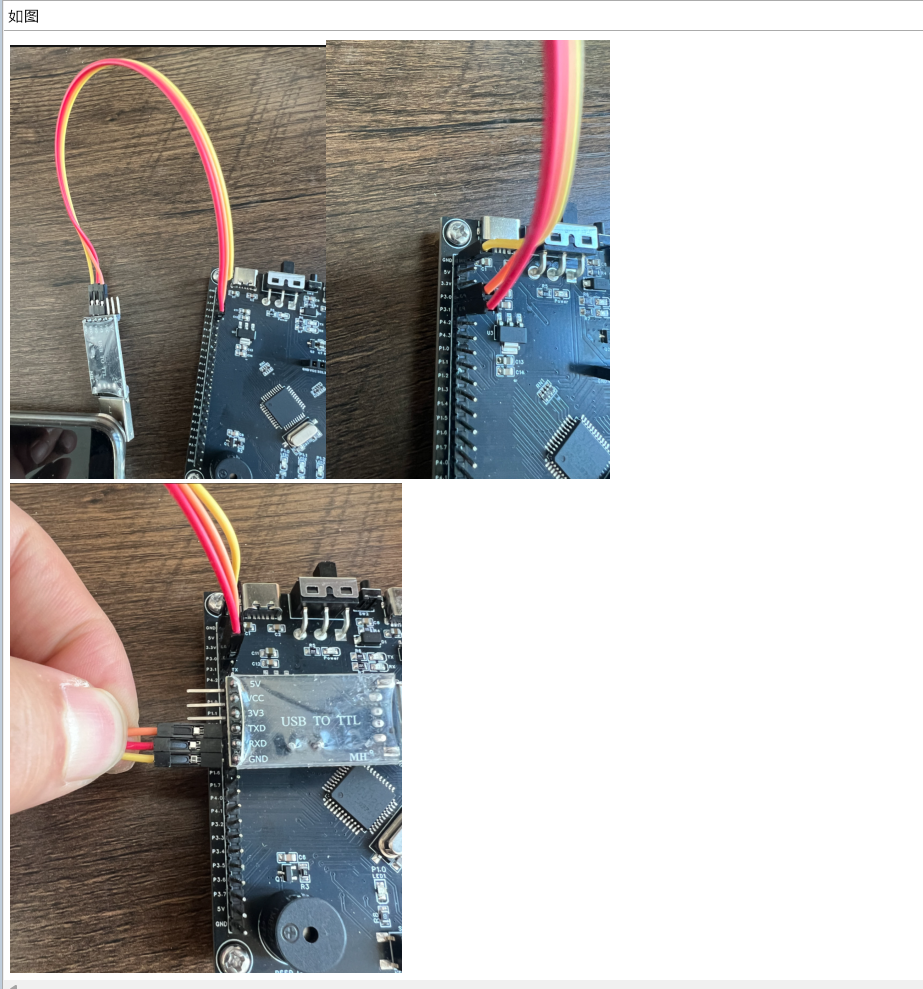

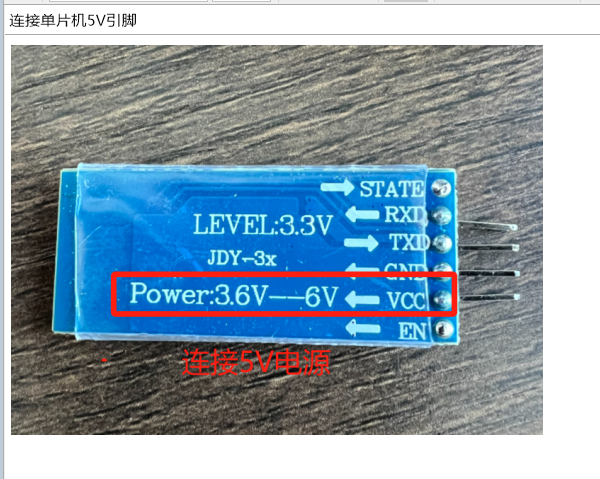

8.3 蓝牙模块（JDY-31-SPP）

用于手机无线控制，接线如下：

• VCC → 5V（必须5V供电）

• GND → GND

• TXD → P3.0（RXD）

• RXD → P3.1（TXD）

同样交叉连接。手机需先配对（密码1234），然后打开蓝牙SPP助手，选择HEX发送命令（如01），单片机响应。注意：蓝牙模块连接时会占用串口，烧录程序时需拔掉蓝牙。

如图"蓝牙模块接线方式"所示。

---

九、常见问题与调试技巧

9.1 串口打开失败（设备打开失败）

• 检查USB转TTL模块是否插好，驱动是否安装（设备管理器查看COM口）。

• 关闭所有占用该COM口的软件（如多个串口助手、烧录软件）。

• 检查接线是否正确，特别是GND必须共地。

9.2 收发乱码

• 波特率不一致：确认晶振是11.0592MHz，代码中TH1=0xFD对应9600。若用12MHz晶振，9600bps误差较大，建议改用2400bps（TH1=0xF3）。

• 电平不匹配：TTL与RS-232直连会烧芯片，必须转换。

• 停止位/数据位设置错误：一般为1停止位、8数据位、无校验。

9.3 接收不到数据

• 检查REN是否置1。

• 中断是否开启（ES、EA）。

• 发送方是否正确发送（比如蓝牙模块需配对成功）。

9.4 发送字符串时主循环卡死

如果发送函数中没有等待TI清零而连续发送，会丢失数据。必须等待while(!TI);。

---

十、进阶知识补充（代码中没有但很重要）

10.1 ASCII与HEX的本质

• ASCII ：每个字符对应一个字节值，例如'a'=0x61。发送字符串时逐个发送字符的ASCII码。

• HEX （十六进制）：直接发送字节的原始值，例如发送0x01，对方收到的是二进制00000001，而不是字符'1'（0x31）。

在串口助手中，如果发送"01"（ASCII），实际发送0x30和0x31；如果选择HEX发送"01"，则发送0x01。我们的命令代码使用HEX模式，所以串口助手必须选HEX发送，而接收区选ASCII才能看到"I am god!"字符串。

10.2 多机通信与SM2位

SCON的SM2位用于多机通信。当SM2=1时，只有接收到第9位数据为1（地址帧）时才置RI中断。这样一主多从系统中，从机可以只响应地址呼叫，节省CPU资源。我们的实验未使用此功能，SM2保持0。

10.3 中断优先级

串口中断的优先级默认较低（由IP寄存器设定）。如果在串口中断中处理复杂任务（如长延时），可能错过后续数据。一般做法：中断只读取数据存入缓冲区，主循环中处理。

10.4 数据发送的物理过程

如"数据是怎么发送的？"图片所示：

• 写SBUF后，数据进入发送移位寄存器。

• TXD引脚按波特率时钟逐位输出：起始位(0) → 数据位D0~D7（LSB先发） → 可选校验位 → 停止位(1)。

• 接收方在波特率时钟的特定时刻采样RXD引脚，重建数据。

---

十一、总结与实验建议

通过本文，你应掌握了：

• 51单片机串口初始化的完整配置（SCON、PCON、TMOD、TH1/TL1）。

• 字节发送与字符串发送函数实现。

• 中断接收及命令解析控制LED、蜂鸣器、继电器。

• 数据回环测试方法。

• 与USB转TTL、蓝牙模块、继电器模块的硬件接线。

• 常见问题的排查思路。

实验建议：

1. 先使用回环程序验证串口硬件和驱动程序正常。

2. 再尝试发送字符串"Hello 51"。

3. 最后用手机蓝牙APP发送HEX命令控制单片机，实现无线遥控。

串口通信就像单片机的"嘴巴"和"耳朵"，掌握了它，你的单片机就能与外部世界无障碍对话！

---

所有图片素材均来自实验过程截图，包括寄存器说明、接线图、串口助手界面、蓝牙模块、继电器等。实际操作时请对照图片反复检查接线，避免接反烧毁设备。

参考资料：STC89C52数据手册，实验过程等图片。
