基于 YOLOv8 + CRNN 的车牌识别系统

本项目基于 YOLOv8 + CRNN+CTC 双模型流水线实现车牌检测与字符识别，提供完整的训练流程与可视化桌面应用，支持图片、视频、摄像头多种输入方式的实时检测，并能直接输出车牌号码字符串。

---

一、项目技术栈

类别	技术
车牌检测	Ultralytics YOLOv8（目标检测）
车牌字符识别	CRNN（CNN + BiLSTM）+ CTC Loss
深度学习框架	PyTorch
计算机视觉	OpenCV、Pillow
桌面 UI	PyQt6
数据处理	NumPy、Pandas
可视化	Matplotlib
其他	PyYAML、EasyOCR

---

二、整体识别流程

输入图像/视频/摄像头
      │
      ▼
  YOLOv8 检测
  └─ 输出：车牌边界框 + 置信度
      │
      ▼
  裁剪车牌区域（外扩 12% margin）
      │
      ▼
  CRNN + CTC 字符识别
  └─ 输出：车牌号码字符串（如 粤B12345）
      │
      ▼
  结果叠加展示（PIL 渲染中文）

---

三、数据集说明

3.1 数据来源

采用 CCPD2020 （Chinese City Parking Dataset 2020）数据集，经 PASCAL VOC 格式整理后的 CCPD2020-voc 版本。文件名中编码了车牌号信息，供 CRNN 训练使用。

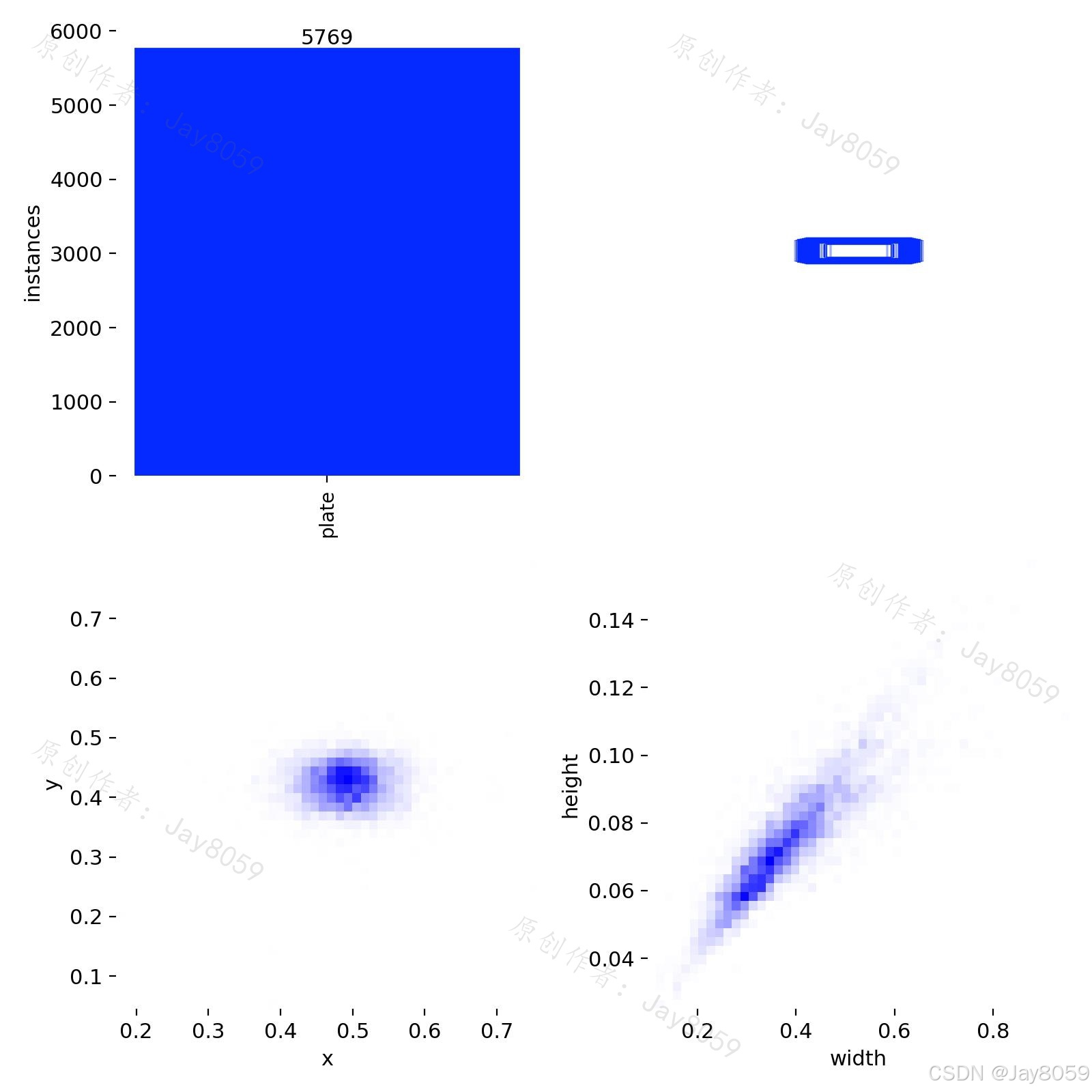

3.2 图片种类与数量

子集	图像数量	用途
训练集 (train)	5,769	YOLO 检测 + CRNN 字符识别训练
验证集 (val)	1,001	验证与早停
测试集 (test)	5,006	最终评估
合计	11,776	---

3.3 数据集结构

CCPD2020-voc/
├── train/
│   ├── Annotations/   # XML 标注
│   └── JPEGImages/    # 训练图像（文件名含车牌编码）
├── val/
│   ├── Annotations/
│   └── JPEGImages/
└── test/
    ├── Annotations/
    └── JPEGImages/

训练前自动将 VOC 格式转换为 YOLO 格式，输出至 dataset/ 目录。

---

四、模型训练

4.1 YOLO 车牌检测训练

python train.py

参数	取值
模型	YOLOv8n（轻量级）
Epochs	100
Batch size	16
图像尺寸	640×640
Patience	50（早停）

训练完成后，最佳权重保存在：

runs/detect/runs/train/license_plate_detection/weights/best.pt

4.2 CRNN 车牌字符识别训练

python plate_recognition/train_recognition.py --epochs 40 --batch-size 64 --device cuda

参数	取值
模型	CRNN（CNN + BiLSTM × 2 + CTC）
输入尺寸	32 × 160（灰度）
Epochs	40
字符集	34 个（省份 + 字母 + 数字）
最佳验证准确率	~73.4%

训练完成后，权重与字符表保存在：

runs/detect/runs/train/license_plate_detection/plate_crnn/
├── best.pt      # 模型权重 + 字符表
└── chars.json   # 字符集列表

4.3 字符集覆盖

当前训练数据中共覆盖以下省份：沪、浙、皖、粤、苏、藏、豫、鄂、鲁（共 9 个）。字母 A-N（除 I、O）及数字 0-9 均已覆盖。其他省份车牌将无法正确识别，需补充数据后重训。

---

五、可视化图表

运行可视化脚本：

python visualize_training.py

图表文件	内容

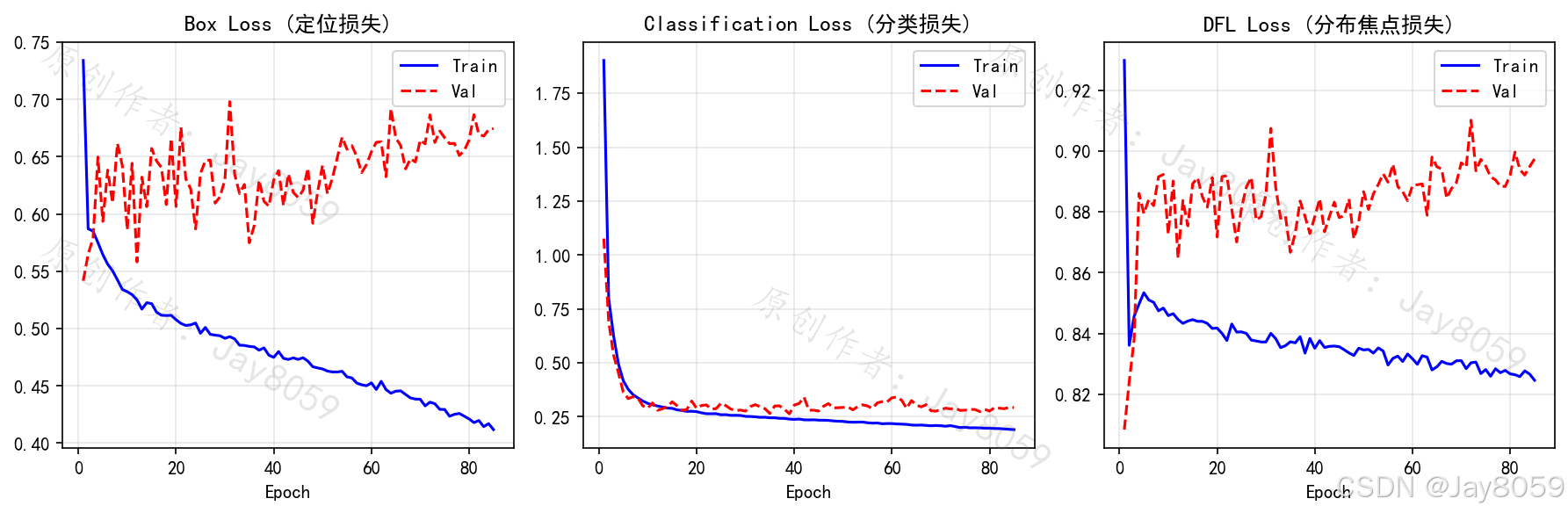

loss_curves.png	Box Loss / Classification Loss / DFL Loss 训练与验证曲线

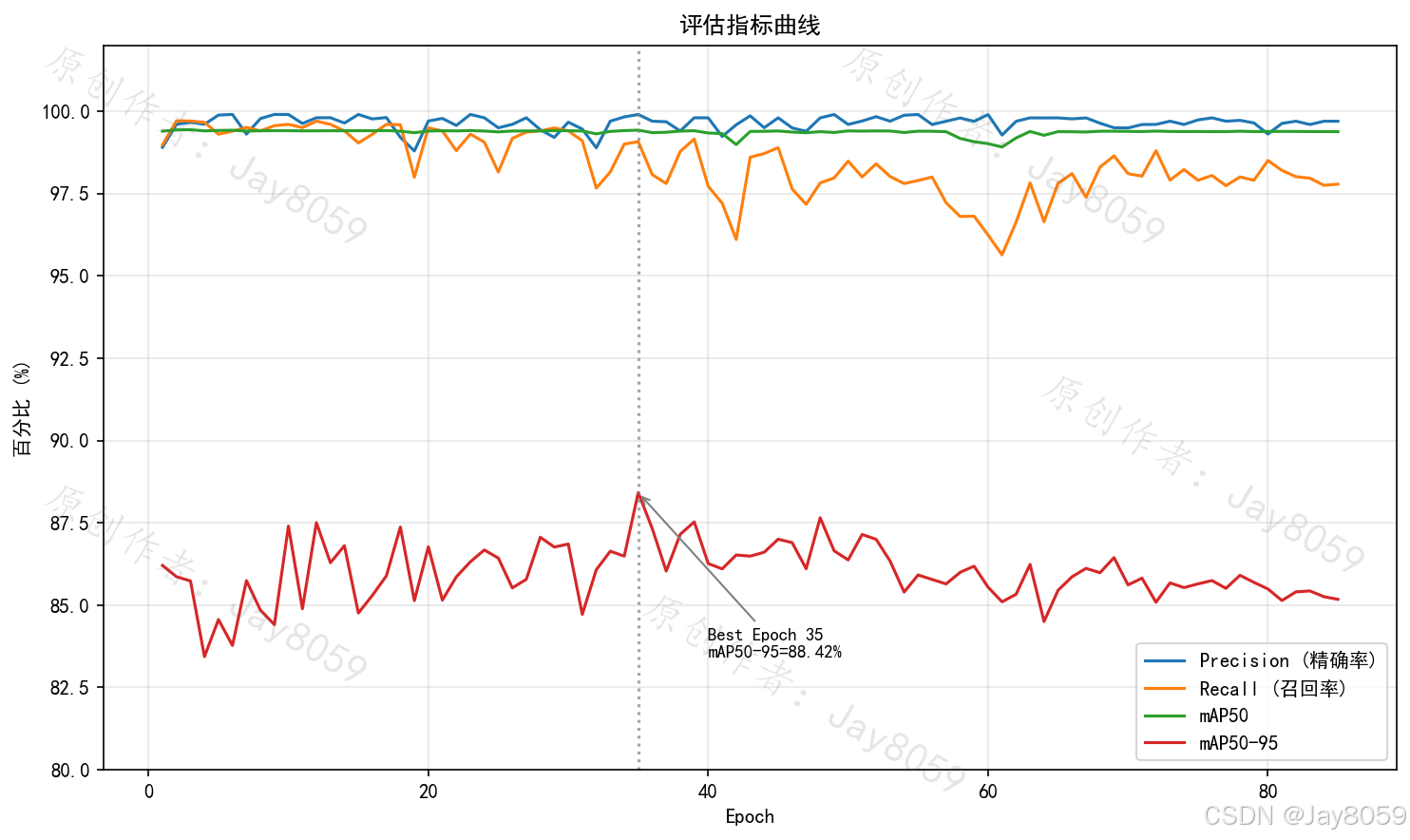

metrics_curves.png	Precision / Recall / mAP50 / mAP50-95 曲线
learning_rate.png	学习率调度曲线
training_summary.png	2×2 综合汇总（总损失、核心指标、训练分解、耗时）

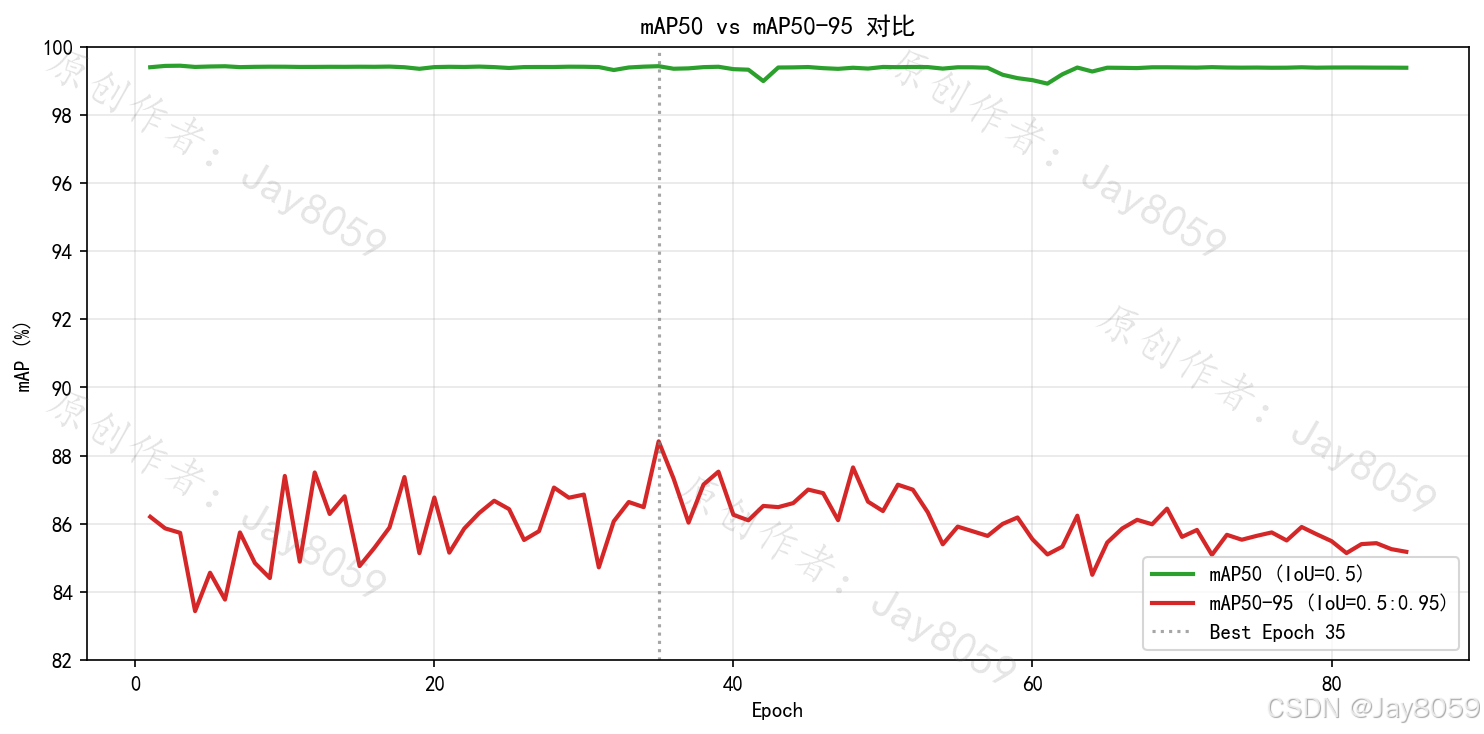

mAP_comparison.png	mAP50 vs mAP50-95 对比

图表输出至 runs/detect/runs/train/license_plate_detection/ 目录。

---

六、系统功能

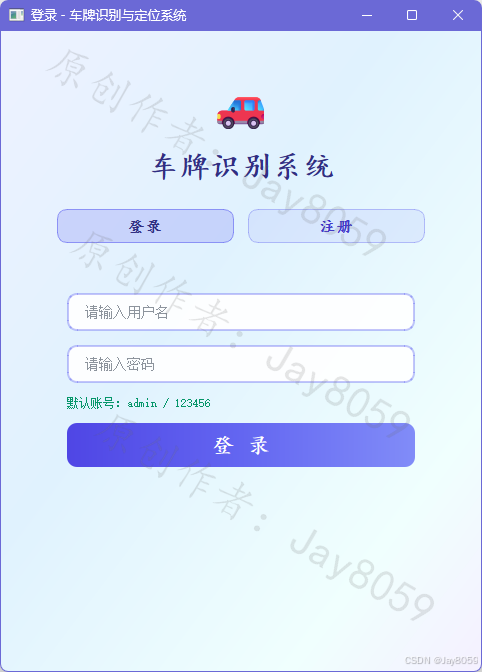

6.1 登录与注册

• 本地用户管理，支持注册与登录

• 用户数据存储在 local_data/users.json

• 默认账号：admin / 123456

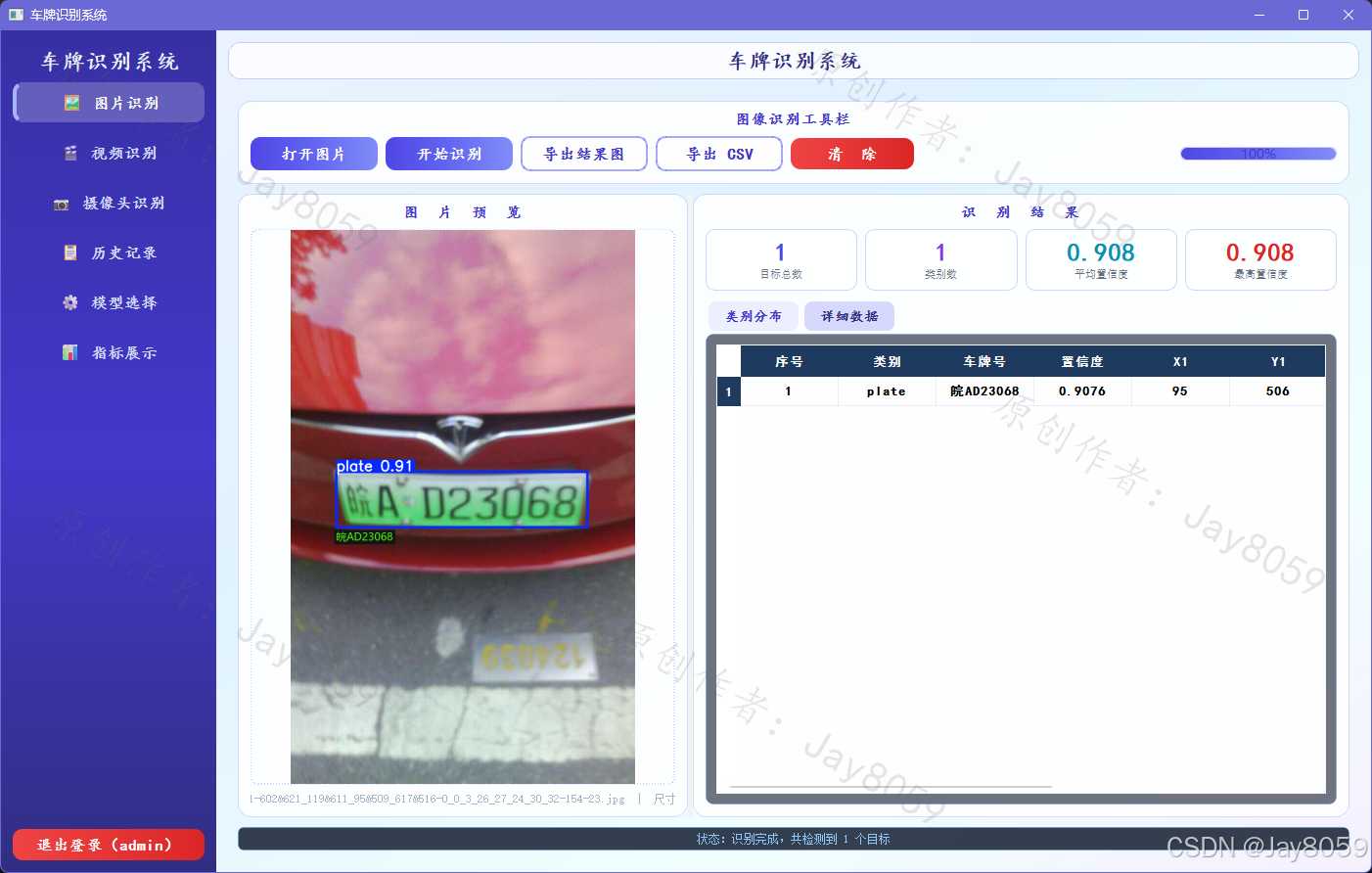

6.2 图片识别

• 打开本地图片进行检测

• YOLO 检测车牌区域 → CRNN 识别车牌号码 → 图像叠加展示

• 统计卡片：目标总数、类别数、平均置信度、最高置信度

• 详细数据表：序号、类别、车牌号、置信度、坐标、面积

• 支持导出结果图（PNG/JPG）、导出 CSV（含车牌号列）

6.3 视频识别

• 打开本地视频文件，按帧间隔检测（默认每 2 帧）

• 实时显示检测画面及本帧识别车牌号

• 支持导出当前帧

6.4 摄像头识别

• 实时摄像头检测，可切换摄像头索引

• 实时统计面板展示本帧车牌号、累计目标数等

• 支持检测开关与截图保存

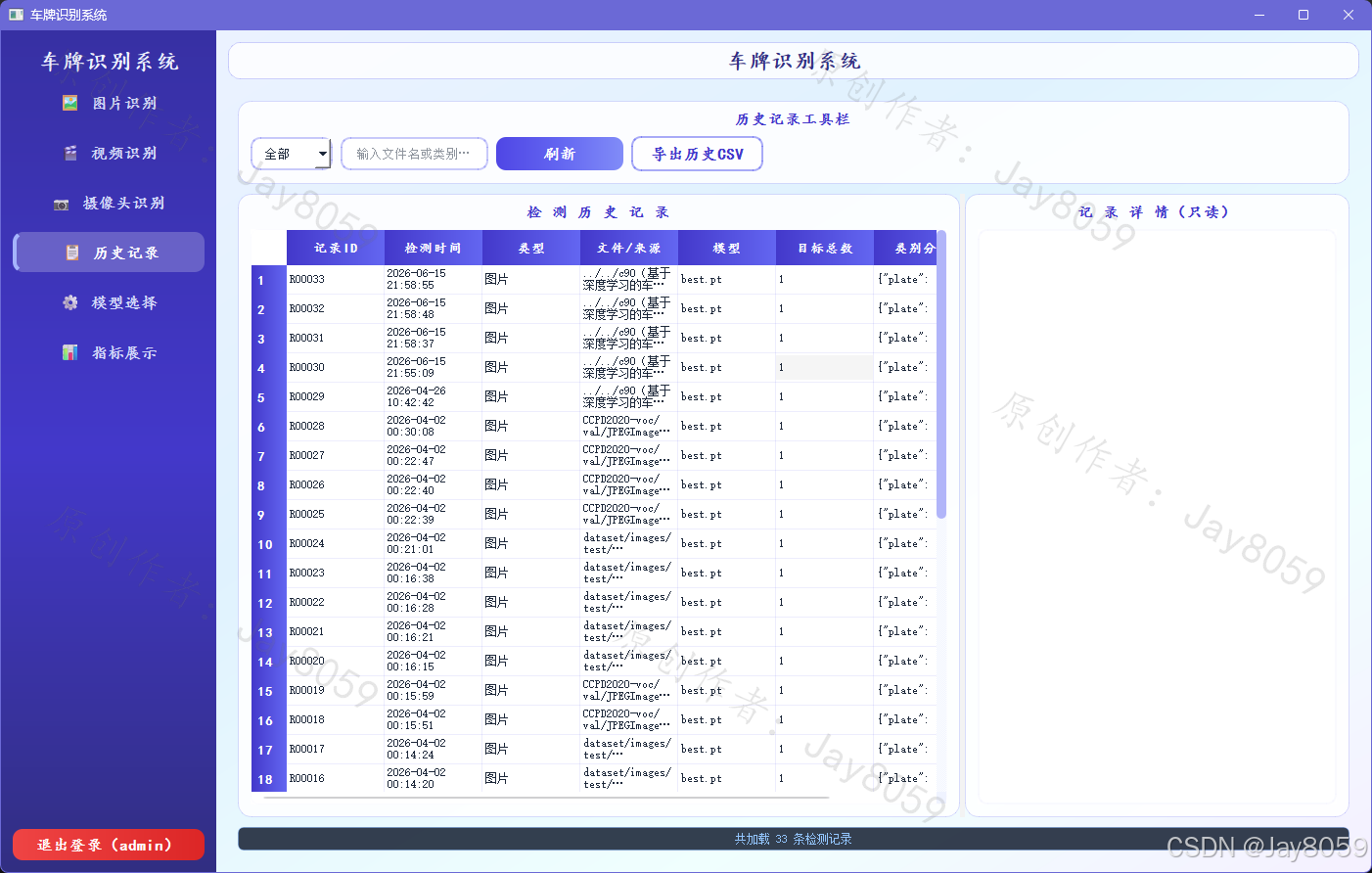

6.5 历史记录

• 查询所有检测记录，支持按类型筛选、关键词搜索

• 支持导出历史 CSV

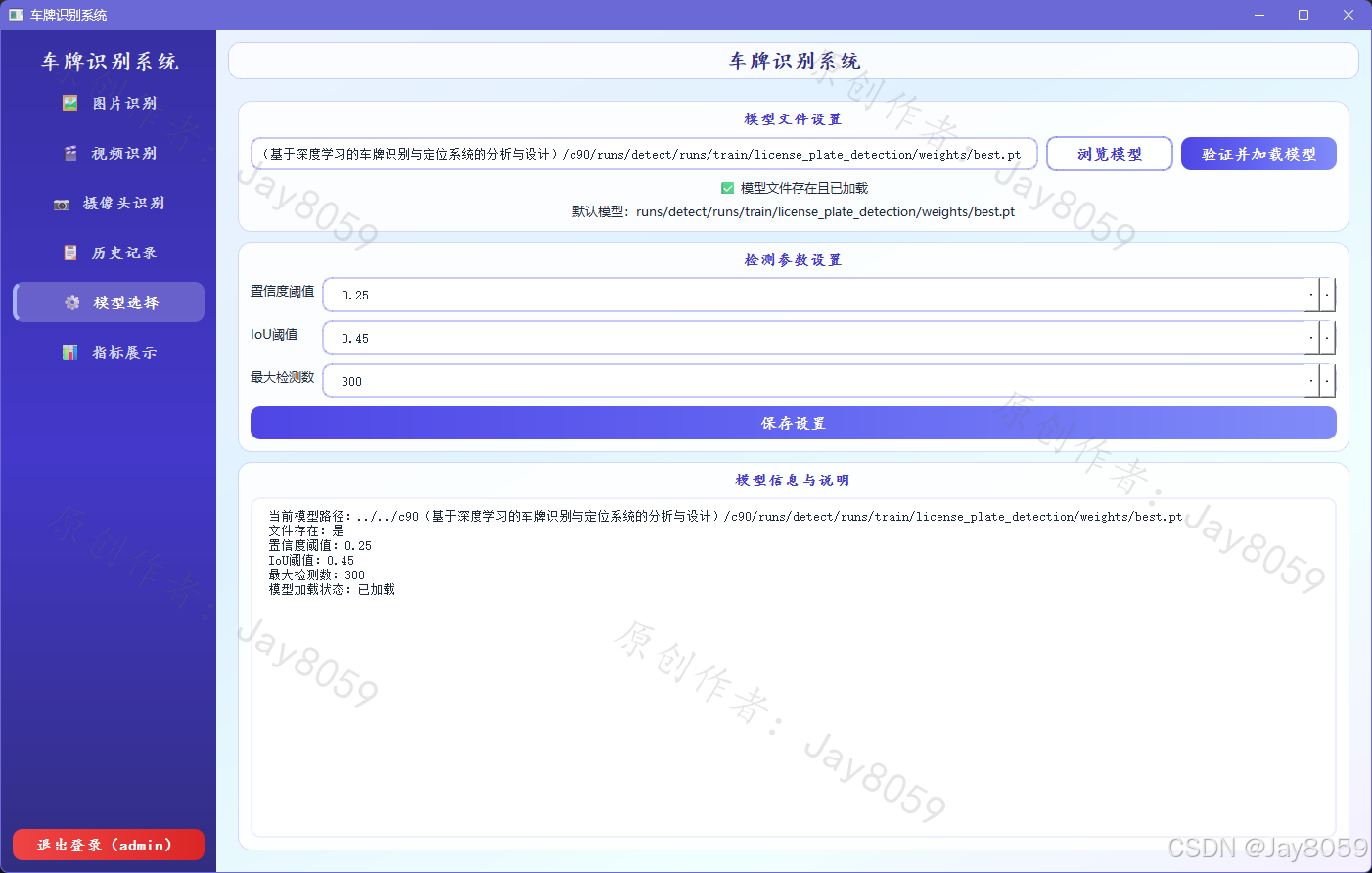

6.6 模型选择

• YOLO 模型：默认 runs/detect/runs/train/license_plate_detection/weights/best.pt

• CRNN 模型：默认 runs/detect/runs/train/license_plate_detection/plate_crnn/best.pt

• 支持浏览并加载自定义 .pt 模型

• 可配置置信度阈值、IoU 阈值、最大检测数

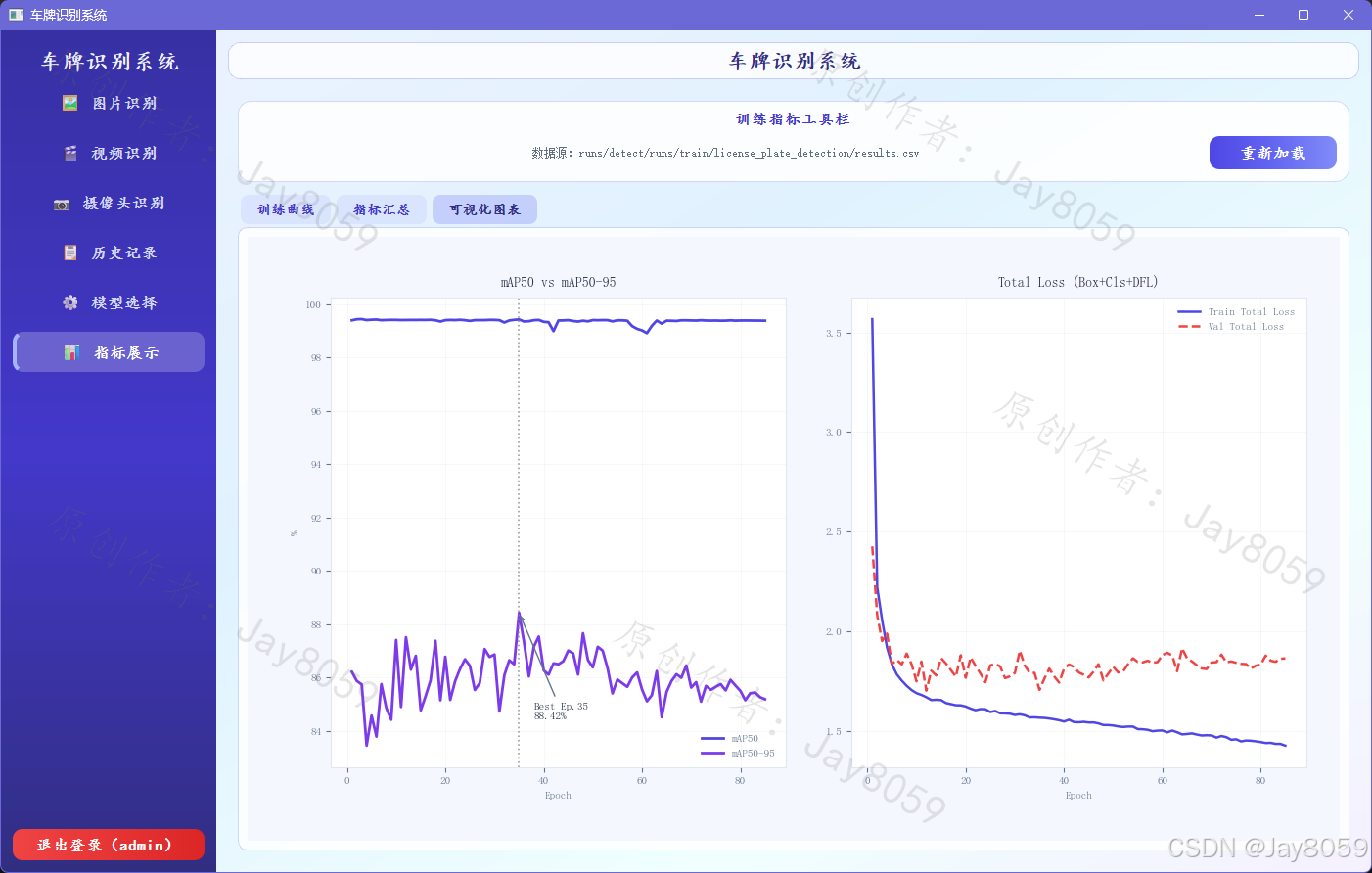

6.7 指标展示

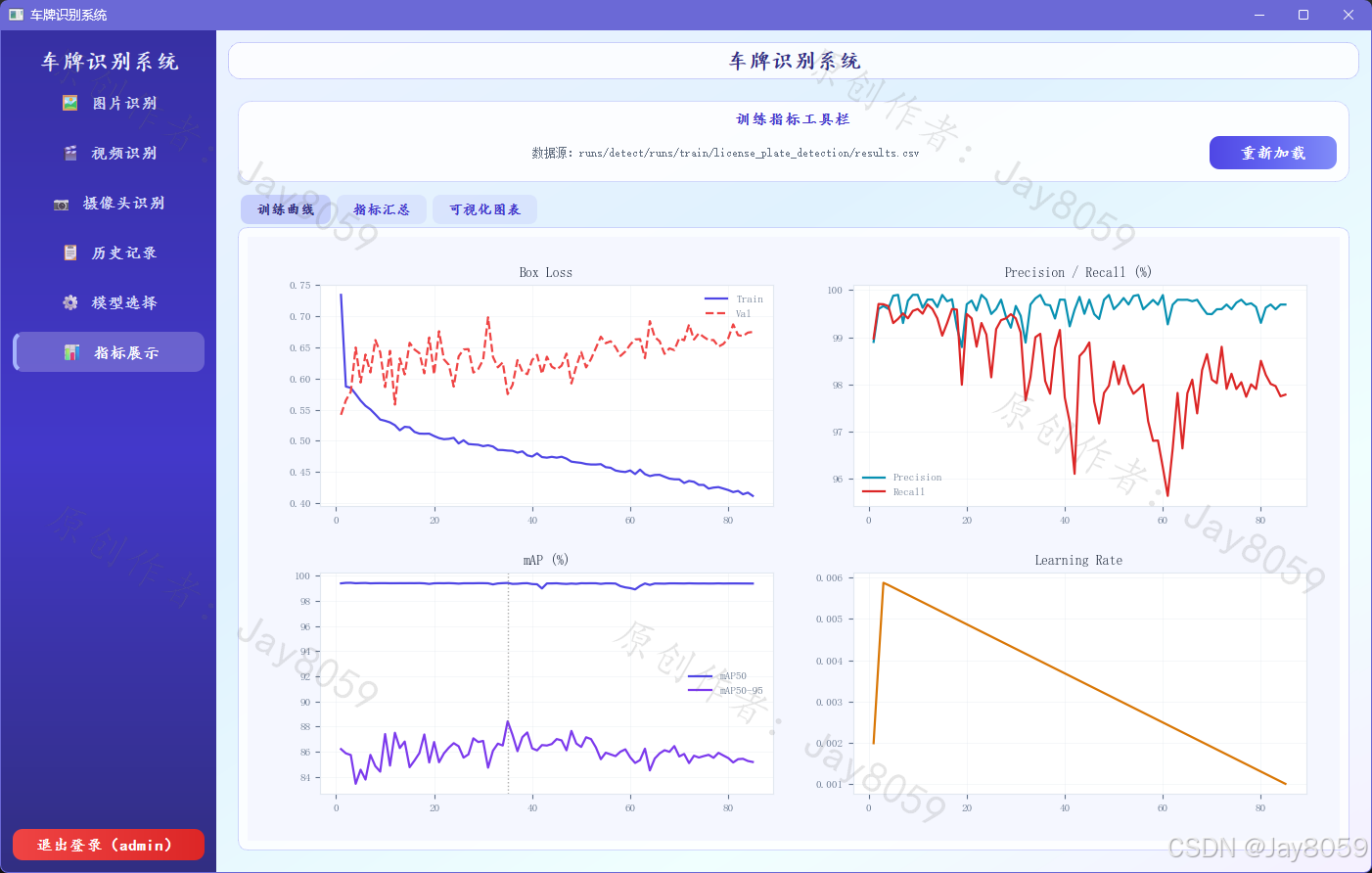

• 训练曲线：损失、P/R、mAP、学习率

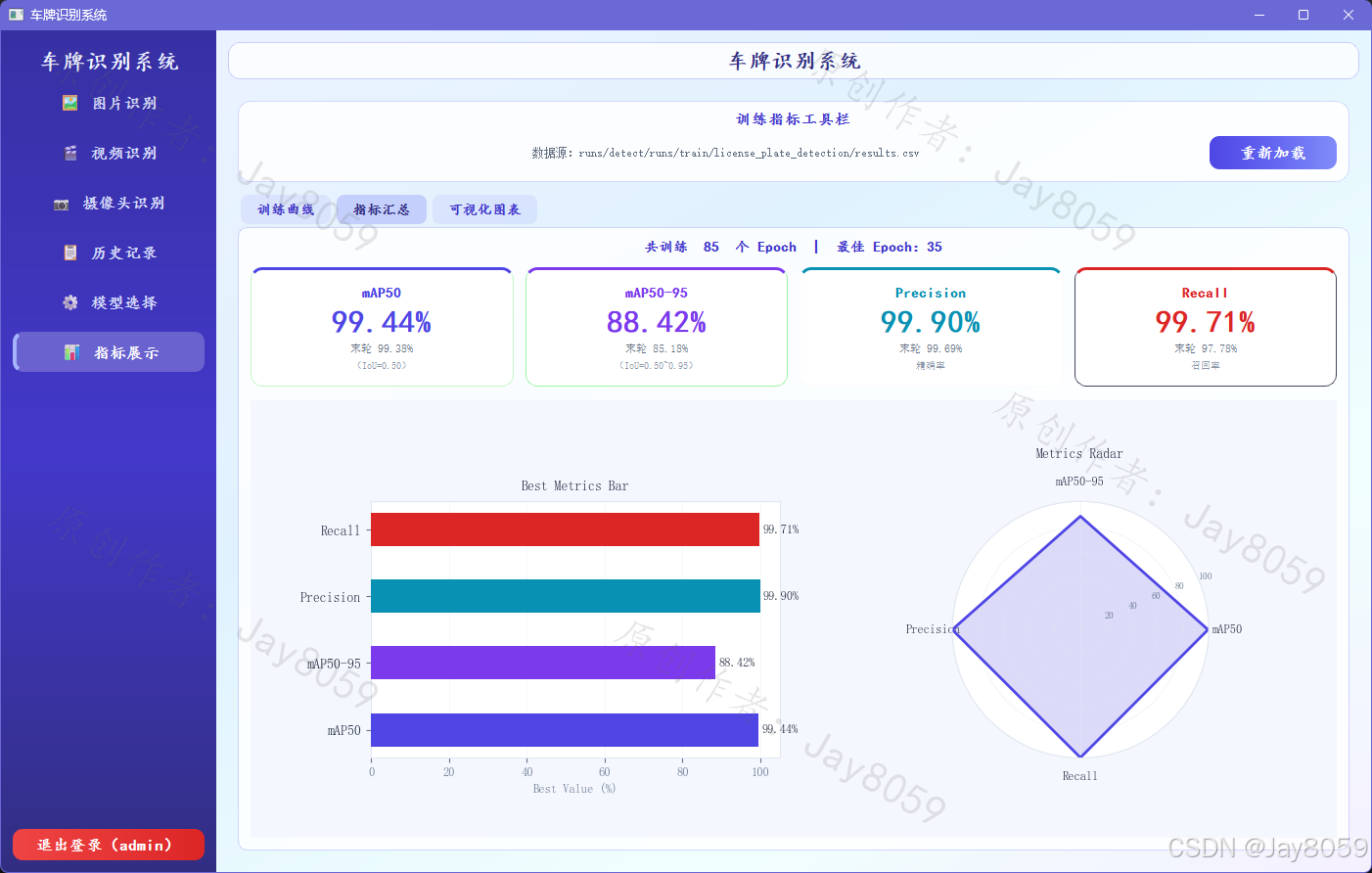

• 指标汇总：mAP50、mAP50-95、Precision、Recall 统计卡片及图表

---

七、项目结构

c157/
├── app.py                       # 桌面应用入口
├── train.py                     # YOLO 训练脚本
├── visualize_training.py        # 训练结果可视化
├── requirements.txt             # 依赖列表
├── dataset/                     # 转换后的 YOLO 数据集
│   ├── data.yaml
│   ├── images/  (train / val / test)
│   └── labels/  (train / val / test)
├── plate_recognition/           # CRNN 字符识别子包
│   ├── model_crnn.py            # CRNN 网络定义
│   ├── dataset_plate.py         # 数据集加载（CCPD 文件名解析）
│   ├── ccpd_decode.py           # CCPD 文件名 → 车牌号解码
│   └── train_recognition.py    # CRNN 训练入口
├── ui_app/                      # 桌面应用模块
│   ├── config.py                # 路径与常量配置
│   ├── storage.py               # 用户、历史、设置存储
│   ├── styles.py                # QSS 主题样式
│   ├── detector.py              # YOLO 检测 + CRNN 识别联动封装
│   ├── recognizer.py            # CRNN 推理服务
│   ├── login_window.py          # 登录/注册窗口
│   ├── main_window.py           # 主窗口（导航+页面堆栈）
│   └── pages/
│       ├── image_page.py        # 图片识别页
│       ├── video_page.py        # 视频识别页
│       ├── camera_page.py       # 摄像头识别页
│       ├── history_page.py      # 历史记录页
│       ├── model_page.py        # 模型选择页
│       ├── metrics_page.py      # 指标展示页
│       └── common.py            # 公共组件
├── local_data/                  # 本地数据（自动生成）
│   ├── users.json
│   ├── history.json
│   └── settings.json
└── runs/detect/runs/train/license_plate_detection/
    ├── weights/best.pt          # YOLO 最佳权重
    ├── plate_crnn/
    │   ├── best.pt              # CRNN 最佳权重 + 字符表
    │   └── chars.json           # 字符集列表
    ├── results.csv              # 训练日志
    └── args.yaml                # 训练参数记录

---

八、运行说明

8.1 环境要求

• Python 3.9+

• 建议使用 GPU（CUDA）以加速训练与推理

• 中文显示依赖系统字体（微软雅黑 / 黑体 / 宋体，Windows 系统默认已安装）

8.2 安装依赖

pip install -r requirements.txt

8.3 启动桌面应用

python app.py

8.4 训练流程（可选）

# 1. 训练 YOLO 检测模型
python train.py
​
# 2. 训练 CRNN 字符识别模型
python plate_recognition/train_recognition.py --epochs 40 --batch-size 64 --device cuda
​
# 3. 可视化训练结果
python visualize_training.py

---
