Level 4自动驾驶系统设计4——功能与场景4

摘要：L4级商用车主挂一体化系统面临多自由度运动学退化、非线性动力学特性及大范围参数漂移等挑战，导致大模型控制在动态场景中鲁棒性下降。针对偏航、蛇形摆动和折头三大高危场景，系统通过物理熔断机制实时监控铰接角状态，并在风险触发时移交控制权至VMC层，采用差动制动、ABS干预等策略进行分布式安全控制，确保车辆稳定性。其中，高速蛇形摆动通过挂车后轴非对称制动收敛能量，折头风险则通过牵引车制动力释放与挂车全量制动组合干预，防止动力学失稳。

1.4 L4 商用车主挂一体化（Trailer）动态场景矩阵（偏航、蛇形摆动、折头控制需求）

1.4.1 主挂一体化物理架构下的多自由度运动学退化

商用车（牵引车与挂车组合体）由于其多铰接点物理拓扑结构，具备高质心、长轴距以及非线性时变动力学特征。相比于单体乘用车，主挂一体化系统增加了铰接角（Articulation Angle, gamma）自由度，其状态方程呈现强耦合与高度非线性。

大模型控制流在多自由度环境下的鲁棒性退化
- 多体动力学参数漂移：挂车在满载（≥ 40t）、空载、以及非对称装载工况下，系统的总质心高度、转动惯量以及轮胎侧偏刚度会发生质的改变。端到端大模型（VLA）的神经网络本质上是基于离散概率流的拟合映射，由于缺乏物理守恒约束，在面对大范围参数漂移时，输出的期望横摆力矩极易失真。
- 时间延迟叠加效应：商用车普遍采用气制动系统，从控制信号发出到气路压力最终建立（EBS 阀动作），存在 80ms ~ 150ms 的物理传输延迟。大模型在前级规划时，若无法建立精确的时间步延迟补偿模型，控制指令与底盘物理暂态响应将产生相位差，诱发车辆失稳。

1.4.2 挂车特定动态高危场景矩阵解耦

系统将 L4 级商用车主挂一体化的长尾恶性边缘场景（Edge Cases），刚性量化为以下三大物理特征场景矩阵：

复制代码

                              ┌───────────────────────────────────────┐
                              │ L4 商用车主挂一体化动态场景矩阵          │
                              └───────────────────┬───────────────────┘
                                                  │
         ┌────────────────────────────────────────┼────────────────────────────────────────┐
         ▼                                        ▼                                        ▼
┌─────────────────────────────────┐      ┌─────────────────────────────────┐      ┌─────────────────────────────────┐
│     偏航与路径跟踪偏差矩阵        │      │    高速蛇形摆动（Swaying）矩阵   │      │     折头（Jackknifing）矩阵     │
├─────────────────────────────────┤      ├─────────────────────────────────┤      ├─────────────────────────────────┤
│ · 铰接角静态零点漂移             │      │ · 高速行驶（v ≥ 80km/h）        │      │ · 低附着路面（冰雪/湿滑）        │
│ · 大曲率匝道挂车内轮差（~1.5m）   │      │ · 侧向强风持续激励（风力 ≥ 7级） │      │ · 牵引车后轴发生锁死            │
│ · 挂车车道内偏航（Tail-swing）   │      │ · 挂车能量无法收敛形成极限环     │      │ · 铰接角变化率 dγ/dt 突变       │
└─────────────────────────────────┘      └─────────────────────────────────┘      └─────────────────────────────────┘

A. 偏航与路径跟踪偏差矩阵（Yaw and Path Tracking Deviation）

物理特征：大曲率匝道或城市复杂路口直角转弯工况。由于挂车内轮差（Inner Wheel Margin，最大可达 1.5m）的存在，牵引车与挂车行驶轨迹严重剥离。
感知卡闸：前级双侧后视相机与周视毫米波雷达必须实时解算铰接角 gamma 与挂车后轴边缘的空间占位。若大模型生成的轨迹网络未包含内轮差补偿，系统将强行在中间件层将挂车侧向通行裕度（Free Space Margin）向内侧拓宽 1.8m，作为刚性物理几何隔离带。

B. 高速蛇形摆动矩阵（Trailer Sway / Fishtailing）

物理特征：车辆在高速行驶（v ≥ 80km/h）中受到连续侧向激励（如横风、路面颠簸或紧急变道）。挂车横摆运动滞后于牵引车，两者的能量相位交错，导致挂车产生振幅逐渐放大的蛇形摆动（极限环振荡）。
动力学卡闸：系统严密监控挂车横摆角速度 omega_trailer 与牵引车横摆角速度 omega_tractor 的相位差。当两者相位差趋近于 180° 且振幅连续 2 个周期呈指数增长时，直接判定大模型进入失控控制状态。

C. 折头与不可逆制动折叠矩阵（Jackknifing）

物理特征：在低附着路面（mu ≤ 0.3，如冰雪、湿滑路面）进行紧急制动或大角度转向。若牵引车驱动轴制动力过大导致后轮制动锁死，挂车由于巨大的纵向惯性会剧烈推挤牵引车鞍座，使铰接角 gamma 在极短时间内（< 300ms）跨越临界物理阈值，造成整车折叠。
极限边界：铰接角物理极限阈值 gamma_limit（通常由机械结构决定，取值在 45° ~ 60° 之间）。

1.4.3 动态风险标签与控制主权的物理熔断逻辑

端到端大模型在处理上述主挂非线性冲突时，其规划端输出的横向转向角（delta）和纵向期望驱动扭矩（T_q）往往表现出非确定性。系统在底软层引入高刚性物理熔断器（Physics-based Fuse），基于铰接角状态机进行越权拦截：

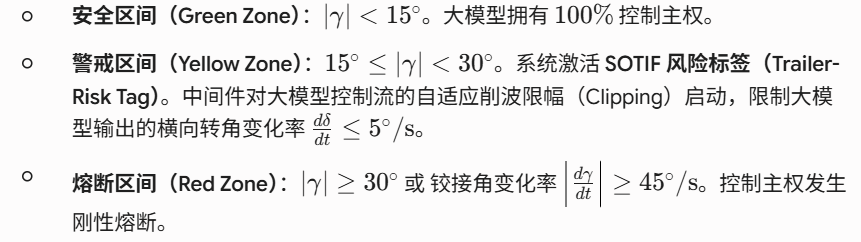

铰接角状态空间分类与置信度动态掩码
物理熔断机制流程

[大模型动作指令 (期望转角 δ / 期望扭矩 Tq)] ──► [中间件物理熔断器监测门槛]
│
┌─────────────────────────────────┴────────────────────────────────┐
▼ (若满足: |γ| ≥ 30° 或 |dγ/dt| ≥ 45°/s) ▼ (若处于安全区间)
[物理熔断触发: 剥夺大模型整车控制主权] [维持大模型正常控制流]
│
▼
[越权移交: 启动传统车规级分布式安全控制内核]
│
▼
[向执行层下发刚性控制量 (EBS 独立单轮制动 / ASR 扭矩干预)]

1.4.4 VMC 层主挂一体化分布式安全控制与物理平账

控制主权移交至车辆运动控制（VMC）层后，底盘控制核利用车规级确定性几何物理模型，对商用车进行毫秒级的多轴独立分布式制动平账：

针对高速蛇形摆动（Swaying）的物理平账策略

VMC 避开大模型的全局规划，直接控制商用车电子制动系统（EBS）进行差动制动。系统通过向挂车后轴（通常是最后一轴的左右两侧轮轮流施加非对称制动脉冲）施加与摆动方向相反的纠偏横摆力矩，利用挂车自身的纵向拉伸效应（Stretching Effect）强行收敛摆动能量。
针对折头（Jackknifing）的临界极限防爆策略

当系统判定折头风险激活时，VMC 启动最高优先级防御算法：
- 牵引车轴制动力释放：立即减小牵引车后轴（驱动轴）的制动压力，激活 ABS，确保后轮恢复侧向附着力。
- 挂车全量制动：单边或双边以最大气路压建立速度（≤ 100ms 压摆至 6.5bar 极限压力）对挂车实施全量制动（Trailer-Only Braking），利用挂车强大的纵向拖拽力将折叠的牵引车"原位拉直"，在物理极限边界内挽救整车动力学姿态。
