用pixi.js实现fabric.js(七)：框选、ActiveObject和控制点

友情提示

• 请先看这里👉前言
• 相关代码👉地址，本文相关的代码在interaction分支上，请切到这个分支查看代码
• 本系列文章提到的fabric均为v7版本，pixijs均为v8版本
• 本系列文章对应的内容已经发布到了npm，通过npm i pixijs-fabric来安装，使用方式和fabric一样

1. 前言

前面我们已经实现了StaticCanvas，让我们能够看到各个元素出现在画布上的效果，然后我们实现了事件系统，让画布上的元素可以拖拽，但是，编辑器最重要的操作：编辑元素、框选元素等，我们还没有实现，而这一章，我们将逐步实现这些编辑功能，让这个画布的功能更加完善，进一步靠近fabric。

2. ActiveObject

ActiveObject代表当前要操作的单个元素，它可以是任意一个FabricObject的子类。fabric会将ActiveObject高亮出来(加上一个border、以及控制点)。

2.1 ActiveObject的border

ActiveObject的border是一个矩形，这个矩形的4个点分别是对象的的aCoords(代码)的4个点，aCoords的计算方式，是(-w, -h)、(w, -h)、(-w, h)、(w, h)4个点，乘以对象的localTransform(代码)。

但是，aCoords仅仅是基于对象的localTransform的，在编辑器里，对象可能层层嵌套，并且画布整体可能会有缩放，为了保证ActiveObject的border在视觉上一直跟随ActiveObject，我们还需要对aCoords叠加对象的parent的worldTransform，得到这4个点相对于视窗的全局坐标。

实际绘制代码，在InteractiveObject的_renderControls函数内，如下：

_renderControls(ctx: CanvasRenderingContext2D, shouldDrawCps: boolean) {
  // activeObjCpGrap是pixi的Graphics，专门用来绘制ActiveObject的border
  const g = this.canvas.activeObjCpGrap;

  // 获取对象的parent的worldTransform，如无parent，则取canvas的viewportTransform
  const matrix =
    this.group?.pixiContent?.getGlobalTransform() ||
    this.canvas.getViewportTransform();
  const { a, b, c, d, tx, ty } = matrix;

  const { tl, tr, br, bl } = this.aCoords;
  const tlX = tl.x * a + tl.y * c + tx;
  const tlY = tl.x * b + tl.y * d + ty;
  const trX = tr.x * a + tr.y * c + tx;
  const trY = tr.x * b + tr.y * d + ty;
  const brX = br.x * a + br.y * c + tx;
  const brY = br.x * b + br.y * d + ty;
  const blX = bl.x * a + bl.y * c + tx;
  const blY = bl.x * b + bl.y * d + ty;

  // 旋转控制点的坐标
  const topMidX = (tlX + trX) / 2;
  const topMidY = (tlY + trY) / 2;
  const centerX = (tlX + trX + brX + blX) / 4;
  const centerY = (tlY + trY + brY + blY) / 4;
  const dirX = topMidX - centerX;
  const dirY = topMidY - centerY;
  const dirLen = Math.hypot(dirX, dirY) || 1;
  const rotateCpX = topMidX + (dirX / dirLen) * 40;
  const rotateCpY = topMidY + (dirY / dirLen) * 40;

  const {
    borderScaleFactor,
    cornerColor,
    cornerStrokeColor,
    cornerStyle,
    cornerSize,
    transparentCorners,
    borderColor,
  } = this;

  if (this.hasBorders) {
    g.moveTo(tlX, tlY)
      .lineTo(trX, trY)
      .lineTo(brX, brY)
      .lineTo(blX, blY)
      .closePath();

    if (shouldDrawCps) {
      g.moveTo(topMidX, topMidY).lineTo(rotateCpX, rotateCpY);
    }

    g.stroke({
      width: borderScaleFactor,
      color: borderColor,
      alpha: this.isMoving ? this.borderOpacityWhenMoving : 1,
    });
  }

  // ...
}

上述代码除了绘制出了一个矩形，还绘制了一条线段，这条线段是为了旋转控制点而绘制的，将矩形的middle top和旋转控制点连接起来。

2.2 ActiveObject的控制点

2.2.1 ControlPoint类

这个类表示对象的控制点，它继承于pixi的Graphics类：

export class ControlPoint extends Graphics{
  corner: 'mt' | 'ml' | 'mr' | 'mb' | 'tl' | 'tr' | 'bl' | 'br' | 'mtr' = 'mt';
  actionName: 'scale' | 'rotate' = 'scale';
  // ...
}

corner表示控制点的方位，actionName表示控制点将对对象进行何种操作。

2.2.2 创建控制点

在StaticCanvas类上创建控制点，一共9个控制点：

export class StaticCanvas{
  // ...
  private cpTl = new ControlPoint({
    corner: 'tl',
    cursor: 'nw-resize',
    canvas: this,
  });
  private cpTr = new ControlPoint({
    corner: 'tr',
    cursor: 'ne-resize',
    canvas: this,
  });
  private cpBr = new ControlPoint({
    corner: 'br',
    cursor: 'se-resize',
    canvas: this,
  });
  private cpBl = new ControlPoint({
    corner: 'bl',
    cursor: 'sw-resize',
    canvas: this,
  });
  private cpL = new ControlPoint({
    corner: 'ml',
    cursor: 'w-resize',
    canvas: this,
  });
  private cpT = new ControlPoint({
    corner: 'mt',
    cursor: 'n-resize',
    canvas: this,
  });
  private cpR = new ControlPoint({
    corner: 'mr',
    cursor: 'e-resize',
    canvas: this,
  });
  private cpB = new ControlPoint({
    corner: 'mb',
    cursor: 's-resize',
    canvas: this,
  });
  private cpAbove = new ControlPoint({
    corner: 'mtr',
    cursor: 'crosshair',
    canvas: this,
  });
  // ...
}

2.2.3 绘制控制点

前面说了，ActiveObject的border是一个矩形，并且我们已经求出了这个矩形的4个顶点的全局坐标，而控制点处于这个矩形的4个顶点，以及这个矩形的4条边的中点上，以及，处于这个矩形正上方(旋转控制点)，一共9个控制点。

基于前面的求ActiveObject的border的逻辑，我们只需要添加少量逻辑，就能完成控制点的绘制。

绘制控制点的逻辑，也在_renderControls函数里，用pixi的Graphics类来进行绘制：

_renderControls(ctx: CanvasRenderingContext2D, shouldDrawCps: boolean) {
  // ...
  const { cps } = this.canvas;
  if (this.hasControls) {
    // 取到9个控制点，依次绘制
    const { cpTl, cpTr, cpBr, cpBl, cpL, cpT, cpR, cpB, cpAbove } = this.canvas;
    cpTl.position.set(tlX, tlY);
    cpTr.position.set(trX, trY);
    cpBr.position.set(brX, brY);
    cpBl.position.set(blX, blY);
    cpT.position.set(topMidX, topMidY);
    cpL.position.set((tlX + blX) / 2, (tlY + blY) / 2);
    cpB.position.set((blX + brX) / 2, (blY + brY) / 2);
    cpR.position.set((trX + brX) / 2, (trY + brY) / 2);
    cpAbove.position.set(rotateCpX, rotateCpY);
    for (let i = 0; i < cps.length; i++) {
      const cp = cps[i];

      cp.angle = this.angle ?? 0;

      if (cornerStyle === 'circle') {
        cp.circle(0, 0, cornerSize / 2);
      } else {
        cp.rect(-cornerSize / 2, -cornerSize / 2, cornerSize, cornerSize);
      }

      cp.stroke({
        width: borderScaleFactor,
        color: cornerStrokeColor || cornerColor,
      });

      if (!transparentCorners) {
        cp.fill({ color: cornerColor });
      }

      const h = cp.h;
      h.x = -cornerSize / 2;
      h.y = -cornerSize / 2;
      h.width = cornerSize;
      h.height = cornerSize;
    }
  }
}

3. ActiveSelection

ActiveSelection其实也是ActiveObject，和第2节的ActiveObject不同的是，第2节的ActiveObject代表单个元素，ActiveSelection代表一组元素。

ActiveSelection继承于Group

3.1 ActiveSelection的border

ActiveSelection不仅要绘制自己的border，还要绘制里面的子元素的border

export class ActiveSelection extends Group {
  // ...
  _renderControls(ctx: CanvasRenderingContext2D, shouldDrawCps: boolean) {
    for (let i = 0; i < this._objects.length; i++) {
      const obj = this._objects[i];
      obj._renderControls(ctx, false);
    }
    super._renderControls(ctx, true);
  }
  // ...
}

3.2 ActiveSelection的控制点

ActiveSelection的控制点和ActiveObject的逻辑一样，只需要直接用ActiveObject的逻辑就行了。

4. 框选

通过框选，来选中一组元素，选中的元素，会被设置为ActiveObject

4.1 记录选框起点

鼠标按下后，记录选框起点

private _onMouseDown = (e: FederatedPointerEvent) => {
  // ...
  this._groupSelector = {
    x: e.globalX,
    y: e.globalY,
    deltaY: 0,
    deltaX: 0,
  };
  // ...
}

4.2 记录选框终点

鼠标移动的时候，记录选框的终点，并将选框绘制出来

private __onMouseMove(e: FederatedPointerEvent) {
  // ...
  const groupSelector = this._groupSelector;
  if (groupSelector) {
    groupSelector.deltaX = e.globalX - groupSelector.x;
    groupSelector.deltaY = e.globalY - groupSelector.y;

    this.renderTop();
  }
}

使用pixi的Graphics类来绘制选框

protected _drawSelection(): void {
  const { x, y, deltaX, deltaY } = this._groupSelector!;
  const startX = x;
  const startY = y;
  const extentX = x + deltaX;
  const extentY = y + deltaY;
  const strokeOffset = this.selectionLineWidth / 2;
  let minX = Math.min(startX, extentX),
    minY = Math.min(startY, extentY),
    maxX = Math.max(startX, extentX),
    maxY = Math.max(startY, extentY);

  const grah = this.selectionGrap;
  grah.clear();

  if (this.selectionColor) {
    grah.rect(minX, minY, maxX - minX, maxY - minY).fill(this.selectionColor);
  }

  if (!this.selectionLineWidth || !this.selectionBorderColor) {
    return;
  }

  minX += strokeOffset;
  minY += strokeOffset;
  maxX -= strokeOffset;
  maxY -= strokeOffset;
  grah.rect(minX, minY, maxX - minX, maxY - minY).stroke({
    width: this.selectionLineWidth,
    color: this.selectionBorderColor,
  });

  this.requestRenderAll();
}

4.3 完成框选

鼠标抬起时，完成框选

private _onMouseUp = (e: FederatedPointerEvent) => {
  // ...
  this.handleSelection(e);
}

完成框选后，会根据框选的区域，将选中的元素设置为ActiveObject，如果是单个元素，则直接将该元素设置为ActiveObject，如果是多个元素，则将这一组元素放到一个ActiveSelection里，并将这个ActiveSelection设置为ActiveObject：

protected handleSelection(e: FederatedPointerEvent) {
  // ...
  if (objects.length === 1) {
    // set as active object
    this.setActiveObject(objects[0], e);
  } else if (objects.length > 1) {
    // add to active selection and make it the active object
    const klass =
      classRegistry.getClass<typeof ActiveSelection>('ActiveSelection');
    const as = new klass(objects, { canvas: this });
    this.topLayer.addChild(as.pixiContent);
    this.setActiveObject(as, e);
  }
}

5. 旋转控制点

用旋转控制点来控制对象的旋转角度，无论对象的锚点处于什么位置，都要让对象以自身内容区域中心为旋转中心旋转。

5.1 mousedown时记录对象的初始状态

当在控制点上触发mousedown时，记录对象的初始状态，以便mousemove的时候做diff。

protected _setupCurrentTransform(
  e: FederatedPointerEvent,
  target: FabricObject,
  cp: ControlPoint,
): void {
  // ...
  cp.setTarget(target);
  const {
    localTransform,
    mouseDownPoint,
    scale,
    fixedAnchor,
    tl,
    tr,
    bl,
    br,
  } = cp.initAttr;
  localTransform.copyFrom(target.pixiContent.localTransform);
  mouseDownPoint.copyFrom(e.global);
  scale.set(target.scaleX, target.scaleY);
  const ax = resolveOrigin(origin.x) * target.width;
  const ay = resolveOrigin(origin.y) * target.height;
  fixedAnchor.set(ax, ay);
  cp.initAttr.rotation = degreesToRadians(target.angle);
  const { aCoords } = target;
  tl.set(aCoords.tl.x, aCoords.tl.y);
  tr.set(aCoords.tr.x, aCoords.tr.y);
  bl.set(aCoords.bl.x, aCoords.bl.y);
  br.set(aCoords.br.x, aCoords.br.y);
  // ...
}

我们会：

• 记录初始localTransform
• 记录鼠标的视窗坐标
• 记录初始缩放(缩放控制点会用到)
• 记录旋转/缩放锚点(在进行旋转或缩放时，这个点保持不动)
• 记录初始旋转角度(旋转控制点会用到)
• 记录初始4个顶点的坐标(缩放控制点会用到，用来计算缩放因子)

5.2 mousemove时作diff

mousedown时，会记录控制对象的初始状态，并标记当前处于操作控制点的状态，mousemove时，如果有标记，则开始进行diff，每次触发mousemove，都会拿当前鼠标坐标和初始坐标作diff。

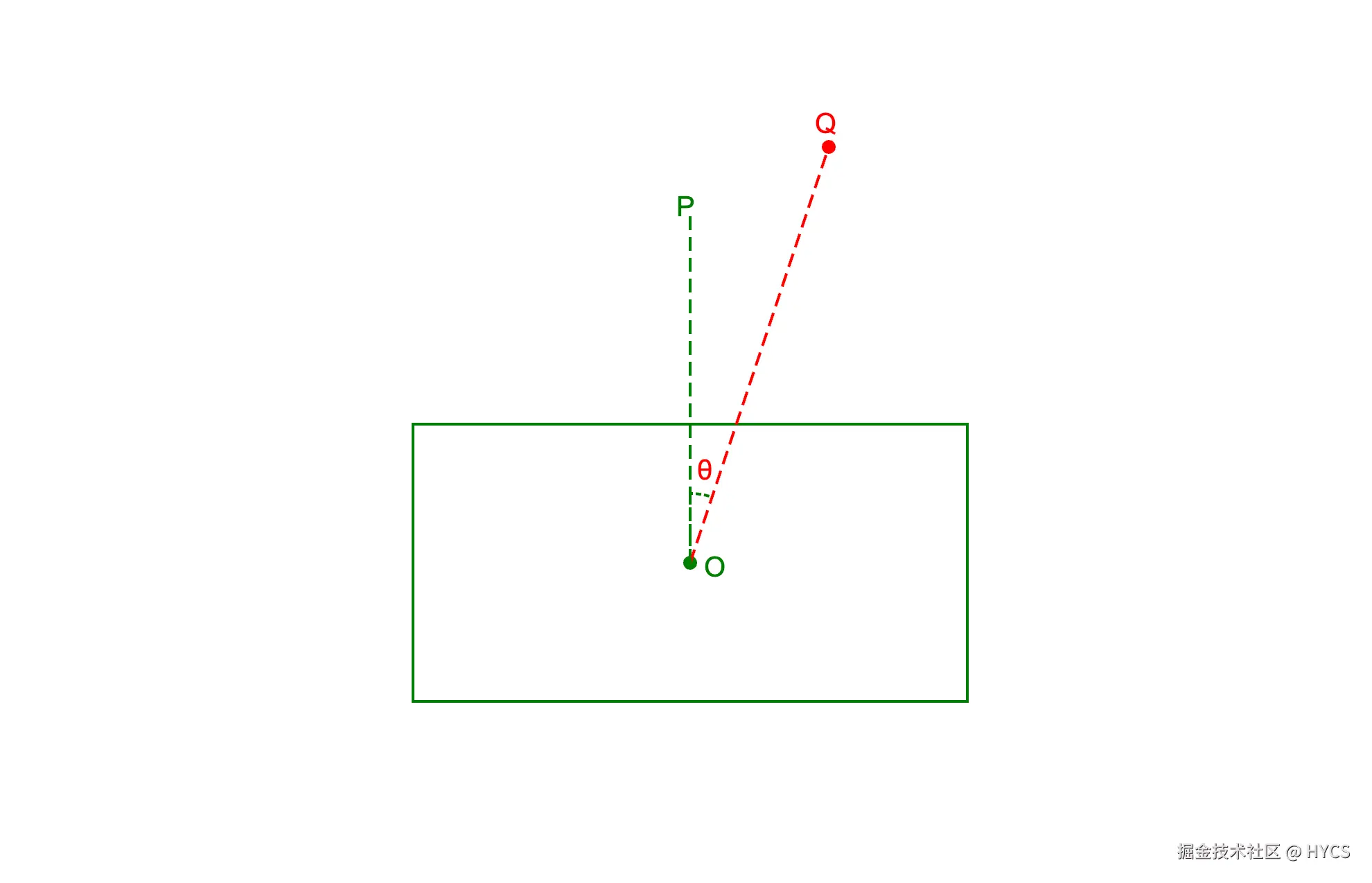

旋转控制点里要求的diff，是旋转角度，假设旋转控制点为P，旋转锚点为O，鼠标落点为Q，那么角POQ就是我们要求的diff，如图所示：

其中，绿色矩形是我们的控制对象，角θ就是我们要求的diff。

计算这个diff的方式，可以查看用pixi.js实现fabric.js(六)：从线性代数的角度理解编辑器交互的3.4节。

5.3 计算新的localTransform

在mousedown时，我们已经记录了控制对象的一些初始状态，包括localTransform，旋转锚点fixedAnchor，我们可以来算一下，fixedAnchor经过了旧的localTransform变换后，会出现在哪个点：

const fixedAnchorLocal = localTransform.apply(
  new PixiPoint(fixedAnchor.x, fixedAnchor.y),
);

fixedAnchor经过旧的localTransform变换，出现在了fixedAnchorLocal点，由于fixedAnchor是旋转锚点，所以它出现在屏幕上的位置是固定不动的，也就是说，fixedAnchor经过了新的localTransform之后，也会出现在fixedAnchorLocal点，也就是上面我们计算出来的点，通过这一点，我们可以得出一个矩阵方程：

假设新的localTransform为：
$$$$ a c tx b d ty 0 0 1 \begin{bmatrix} a & c & tx \\ b & d & ty \\ 0 & 0 & 1 \end{bmatrix} ab0cd0txty1

fixedAnchor为：
$$$$ faX faY 1 \begin{bmatrix} faX \\ faY \\ 1 \end{bmatrix} faXfaY1

fixedAnchorLocal为：
$$$$ falX falY 1 \begin{bmatrix} falX \\ falY \\ 1 \end{bmatrix} falXfalY1

那么有：
$$$$ a c tx b d ty 0 0 1 × faX faY 1 = falY falY 1 \begin{bmatrix} a & c & tx \\ b & d & ty \\ 0 & 0 & 1 \end{bmatrix} \times \begin{bmatrix} faX \\ faY \\ 1 \end{bmatrix} = \begin{bmatrix} falY \\ falY \\ 1 \end{bmatrix} ab0cd0txty1 × faXfaY1 = falYfalY1

里面的faX、faY、falY、falY都是已知数，只有a、b、c、d、tx、ty是未知数。

在5.2中我们得到了diff值，也就是旋转角度θ，我们给旧的localTransform叠加一个旋转矩阵(旋转角度为θ)，就可以得到a、b、c、d的值了：

const newMatrix = localTransform.clone();
newMatrix.rotate(r); // r就是θ

接下来，方程中的未知数，只剩下tx、ty了，把方程展开，已知数全部移到右边，就可以得到tx、ty了：

newMatrix.tx =
  fixedAnchorLocal.x -
  newMatrix.a * fixedAnchor.x -
  newMatrix.c * fixedAnchor.y;
newMatrix.ty =
  fixedAnchorLocal.y -
  newMatrix.d * fixedAnchor.y -
  newMatrix.b * fixedAnchor.x;

至此，我们就得到了新的localTransform。

5.4 把新的localTransform应用到元素上

5.4.1 不能直接setFromMatrix

如果我们在使用pixi直接写一个编辑器引擎的话，这一步的工作就非常简单了，只需要调用：

target.transform.setFromMatrix(newMatrix)

pixi就会根据newMatrix帮我们计算出元素的x、y、scale、rotation等属性。

但是我们在实现fabric，所以我们要用fabric的模式，来计算元素的新属性。

5.4.2 要求的量

在用旋转控制点旋转元素时，我们要改的属性有3个：角度、x、y，对应到fabric的属性，就是angle、left、top。

5.4.3 求angle

angle就是元素的初始rotation加上前面求出来的diff(θ角)：

const newAngle = radiansToDegrees(rotation + θ); // fabric用角度制

5.4.4 求left、top

fabric的left、top，是锚点的left、top，锚点会出现在left、top这个位置上，所以，我们可以根据这一点来推算出left、top。

先用新的localTransform来计算出锚点会出现的位置：

const originX = resolveOrigin(target.originX) * target.width;
const originY = resolveOrigin(target.originY) * target.height;
const { x, y } = newMatrix.apply(new PixiPoint(originX, originY));

锚点经过新的localTransform变换后，出现在了，所以，x、y就是元素的新left、top。

5.4.5 设置元素的新属性

把前面计算出来的angle、left、top直接set给元素，就完成了旋转：

target.set({
  angle: newAngle,
  left: newLeft,
  top: newTop,
});

6. 缩放控制点

用缩放控制点来控制对象的缩放，缩放时，要让对角线上的那个缩放控制点保持不动。

6.1 mousedown时记录对象的初始状态

和旋转控制点一样，在mousedown时，我们需要保存一些对象的初始信息，以便mousemove的时候做diff，这一块的代码(_setupCurrentTransform函数)是复用的。

6.2 mousemove时作diff

缩放控制点的diff，是一个缩放因子，用旧的scale乘以这个缩放因子，就是新的scale。

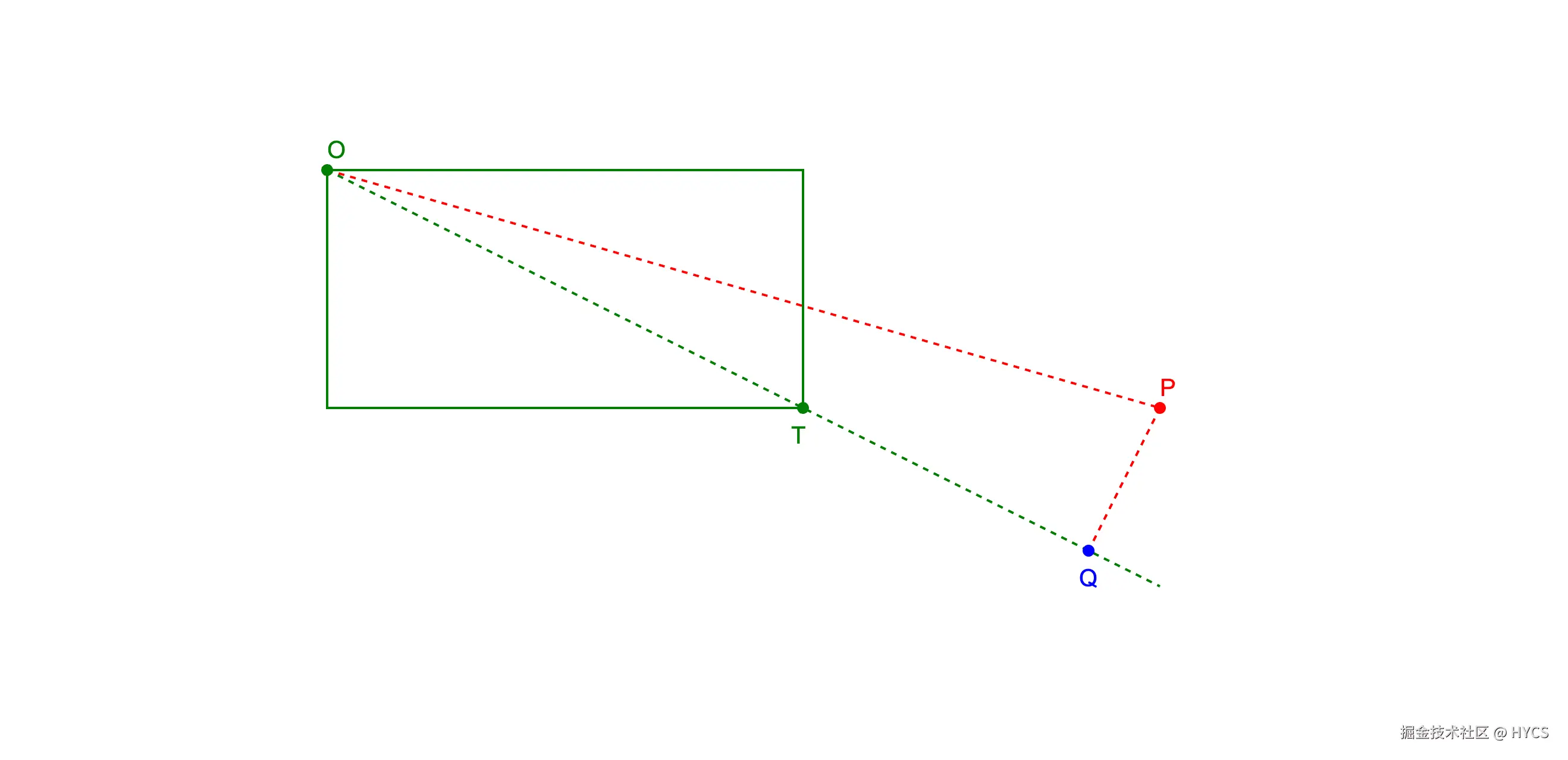

这里以右下角的缩放控制点为例，假设右下角控制点为T，左上角控制点为O，鼠标落点为P，从P点向OT所在直线作垂线，垂线与OT所在直线的交点为Q，那么OQ/OT就是这个缩放因子：

计算这个diff的方式，可以查看用pixi.js实现fabric.js(六)：从线性代数的角度理解编辑器交互的3.5节。

6.3 计算新的localTransform

在mousedown时，我们已经记录了控制对象的一些初始状态，包括localTransform，旋转锚点fixedAnchor，我们可以来算一下，fixedAnchor经过了旧的localTransform变换后，会出现在哪个点：

const fixedAnchorLocal = localTransform.apply(
  new PixiPoint(fixedAnchor.x, fixedAnchor.y),
);

fixedAnchor经过旧的localTransform变换，出现在了fixedAnchorLocal点，由于fixedAnchor是旋转锚点，所以它出现在屏幕上的位置是固定不动的，也就是说，fixedAnchor经过了新的localTransform之后，也会出现在fixedAnchorLocal点，也就是上面我们计算出来的点，通过这一点，我们可以得出一个矩阵方程：

假设新的localTransform为：
$$$$ a c tx b d ty 0 0 1 \begin{bmatrix} a & c & tx \\ b & d & ty \\ 0 & 0 & 1 \end{bmatrix} ab0cd0txty1

fixedAnchor为：
$$$$ faX faY 1 \begin{bmatrix} faX \\ faY \\ 1 \end{bmatrix} faXfaY1

fixedAnchorLocal为：
$$$$ falX falY 1 \begin{bmatrix} falX \\ falY \\ 1 \end{bmatrix} falXfalY1

那么有：
$$$$ a c tx b d ty 0 0 1 × faX faY 1 = falY falY 1 \begin{bmatrix} a & c & tx \\ b & d & ty \\ 0 & 0 & 1 \end{bmatrix} \times \begin{bmatrix} faX \\ faY \\ 1 \end{bmatrix} = \begin{bmatrix} falY \\ falY \\ 1 \end{bmatrix} ab0cd0txty1 × faXfaY1 = falYfalY1

里面的faX、faY、falY、falY都是已知数，只有a、b、c、d、tx、ty是未知数。

在6.2中我们得到了diff值，也就是缩放因子，我们给旧的localTransform叠加一个缩放矩阵(缩放大小为缩放因子)，就可以得到a、b、c、d的值了：

const newMatrix = localTransform.clone().scale(factor, factor);

接下来，方程中的未知数，只剩下tx、ty了，把方程展开，已知数全部移到右边，就可以得到tx、ty了：

newMatrix.tx =
  fixedAnchorLocal.x -
  newMatrix.a * fixedAnchor.x -
  newMatrix.c * fixedAnchor.y;
newMatrix.ty =
  fixedAnchorLocal.y -
  newMatrix.d * fixedAnchor.y -
  newMatrix.b * fixedAnchor.x;

至此，我们就得到了新的localTransform。

6.4 把新的localTransform应用到元素上

6.4.1 不能直接setFromMatrix

和前面的旋转控制点一样，我们不能直接用setFromMatrix，我们需要基于fabric的那套逻辑，计算出新的scaleX、scaleY、left、top。

6.4.2 要求的量

在用缩放控制点缩放元素时，我们要改的属性有2个：缩放值、坐标值，对应到fabric的属性，就是scaleX、scaleY、left、top。

6.4.3 计算scaleX、scaleY

这两个属性的计算，只需要用旧的scaleX、scaleY乘以缩放因子就可以了：

const newScaleX = scale.x * factor;
const newScaleY = scale.y * factor;

6.4.4 计算left、top

和5.4.4一样，我们利用锚点和left、top的关系，来推算出新的left、top：

const originX = resolveOrigin(target.originX) * target.width;
const originY = resolveOrigin(target.originY) * target.height;
const { x: newLeft, y: newTop } = newMatrix.apply(new PixiPoint(originX, originY));

6.4.5 设置元素的新属性

把计算出来的newScaleX、newScaleY、newLeft、newTop直接set给元素，就完成了缩放：

target.set({
  scaleX: newScaleX,
  scaleY: newScaleY,
  left: newLeft,
  top: newTop,
});

7. 测试一下

7.1 测试框选画布上的元素

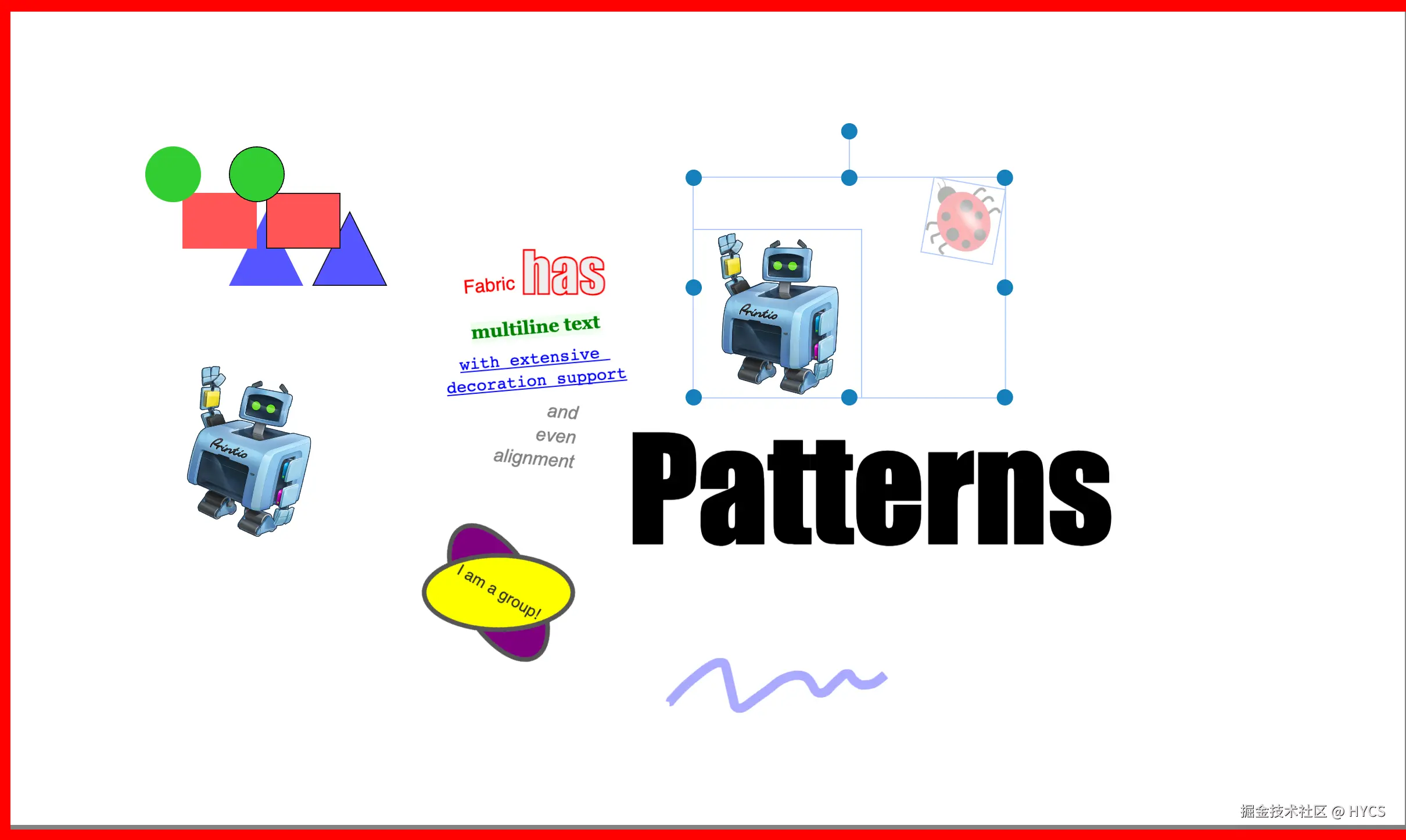

框住画布上的一些元素，看一下效果

测试代码地址👉codesandbox地址

pixijs-fabric效果

fabric效果

7.2 15000个矩形渲染的缩放测试

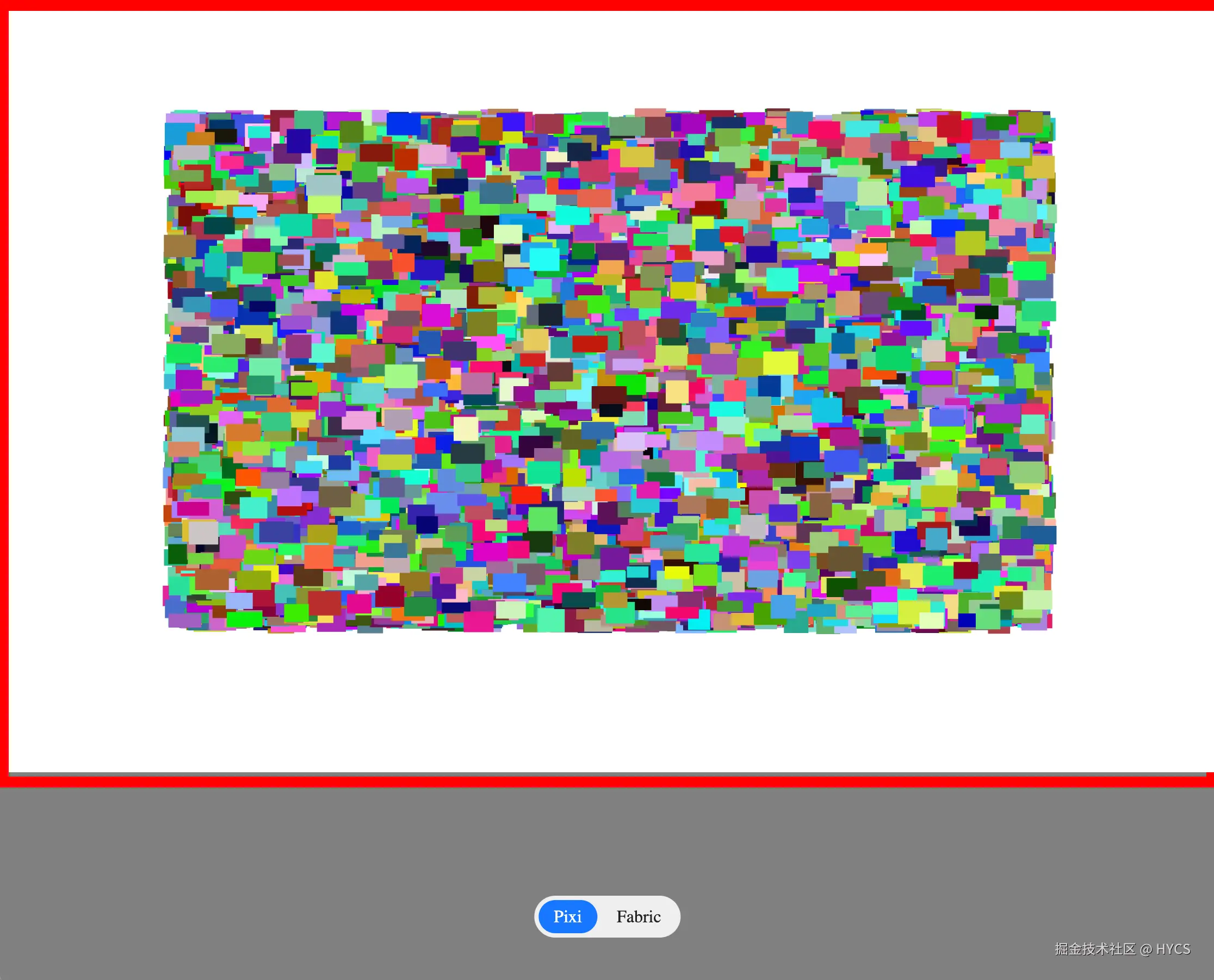

渲染15000个矩形在画布上，并保证它们全部出现在视窗内，然后缩放画布，查看性能

测试代码地址👉codesandbox地址

pixijs-fabric效果

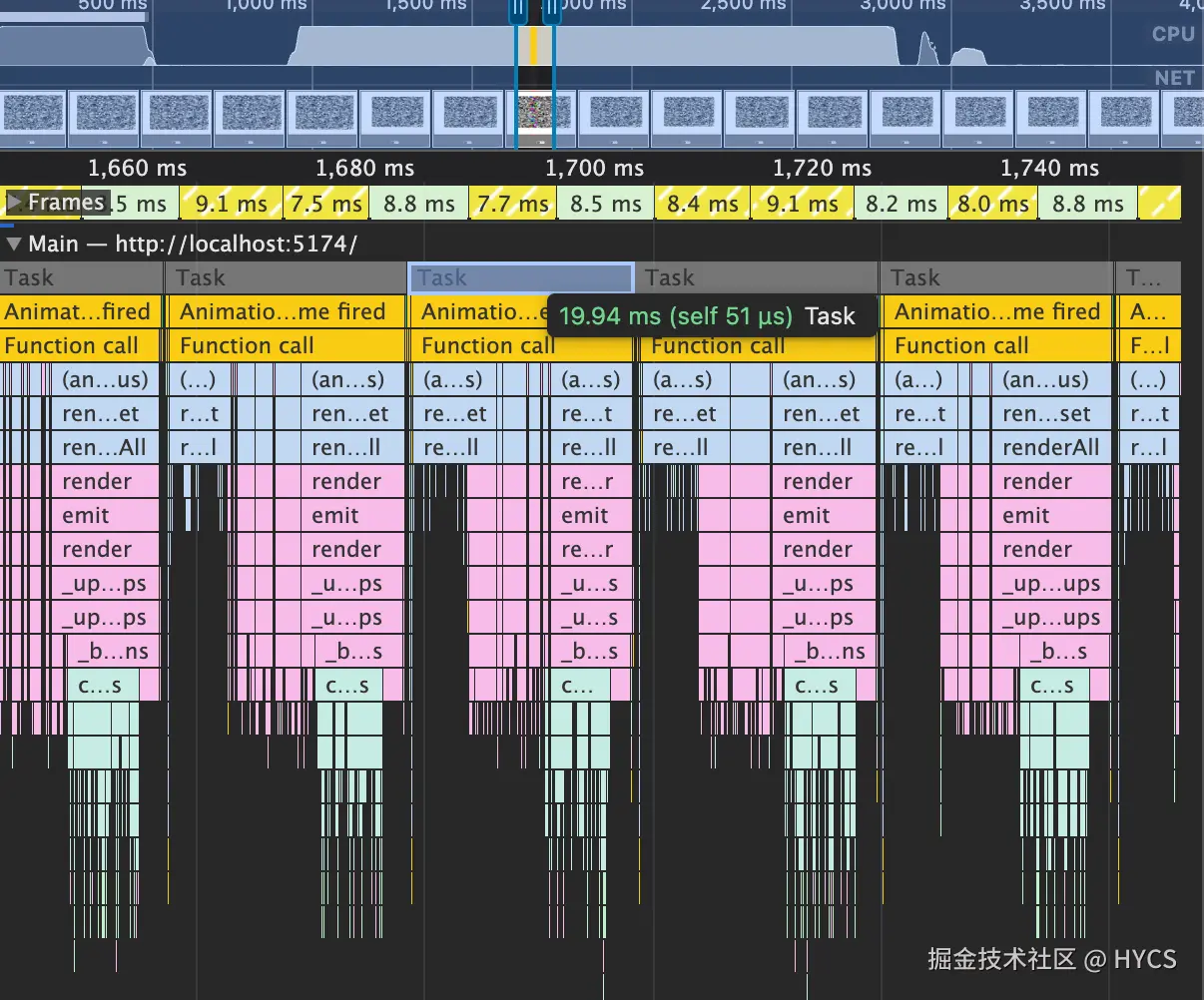

可以看到，每个task的时间，在20ms左右，FPS维持在了50左右，属于流畅状态。

fabric效果

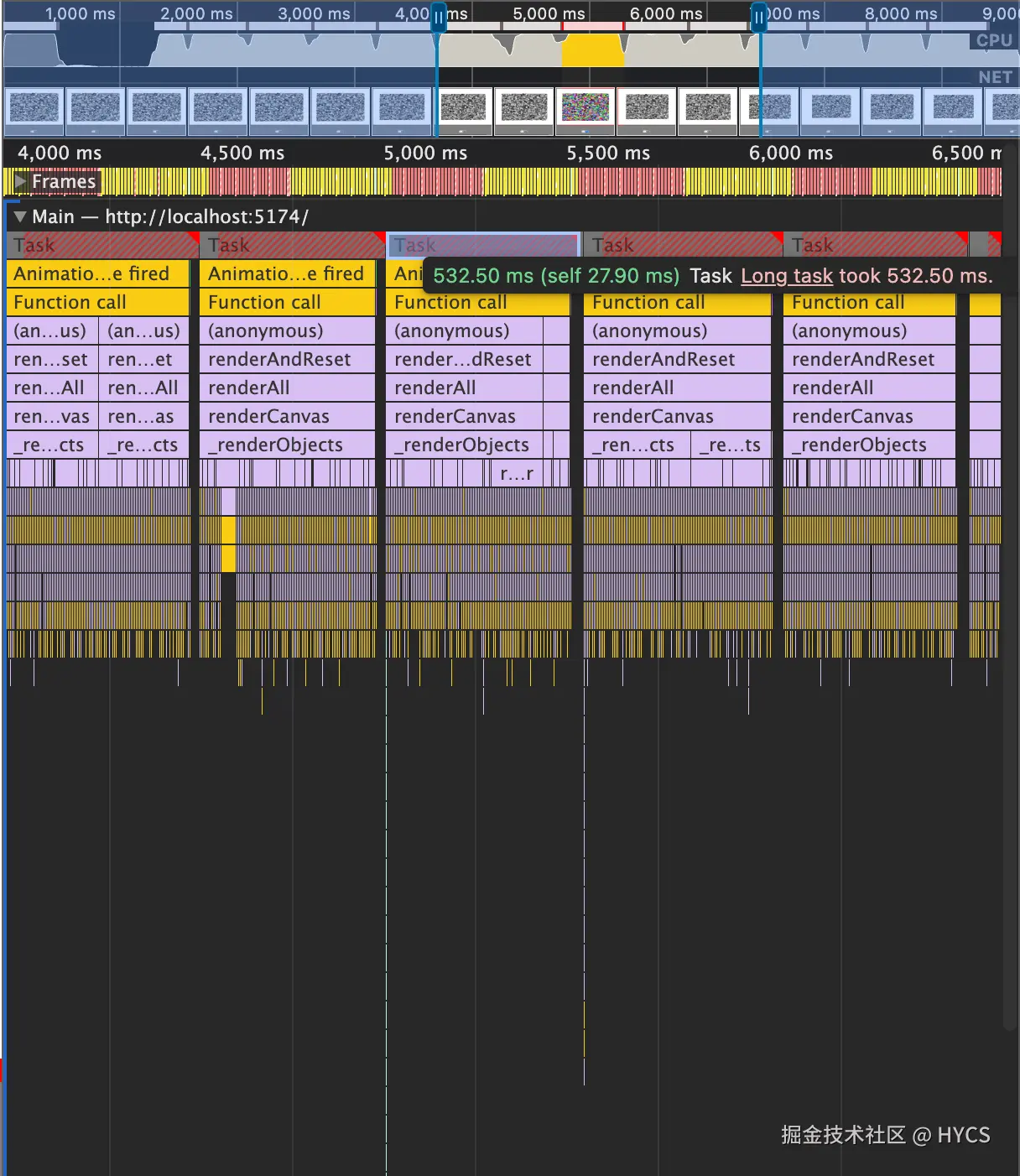

如同之前的测试一样，fabric的每个task来到了500多ms，FPS掉到了不足2，属于极度卡顿不可用状态。

7.2 框选15000个矩形的缩放测试

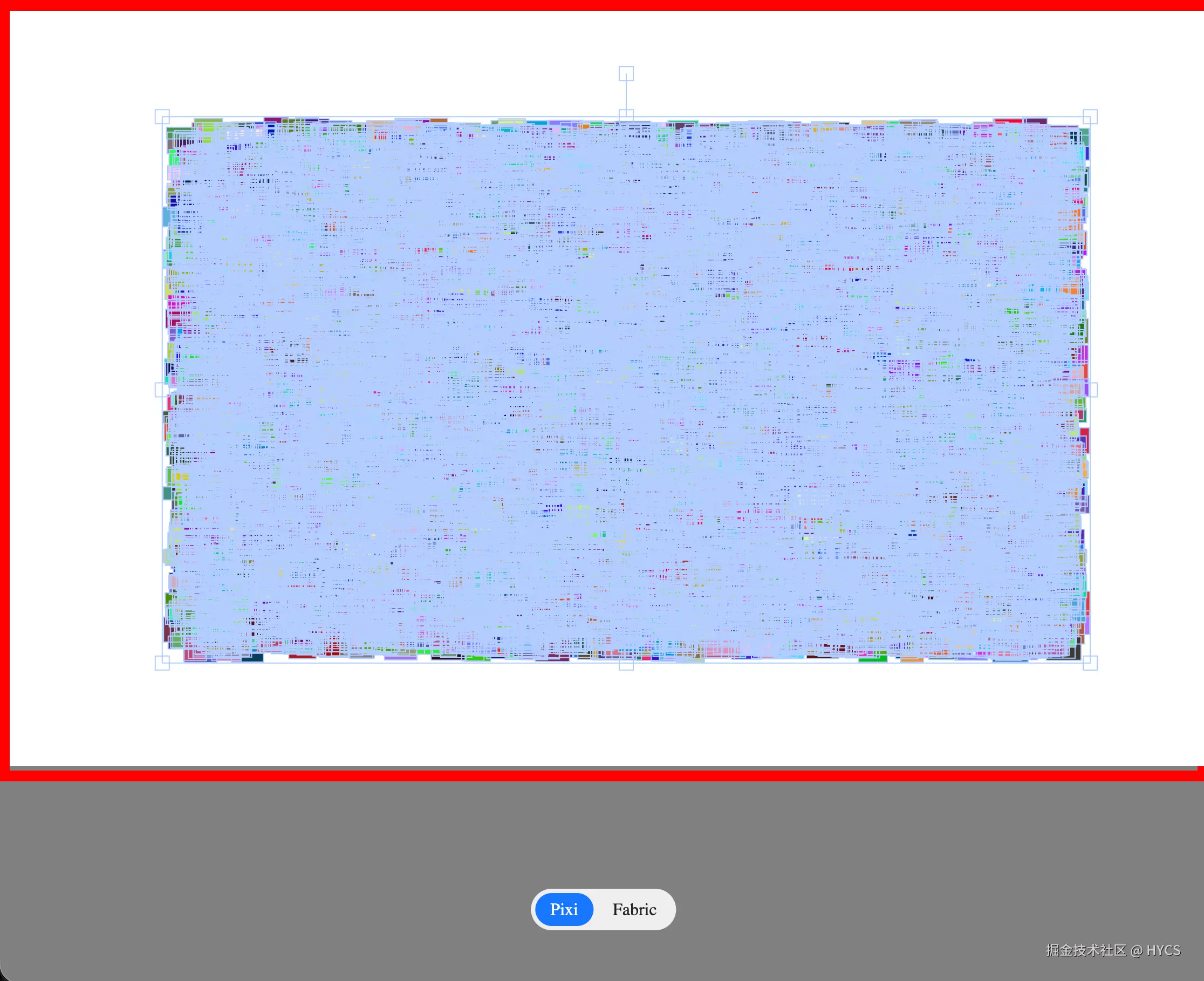

渲染15000个矩形在画布上，然后将它们全部框选住，并保证它们全部出现在视窗内，再缩放画布，查看性能

测试代码地址👉codesandbox地址

pixijs-fabric效果

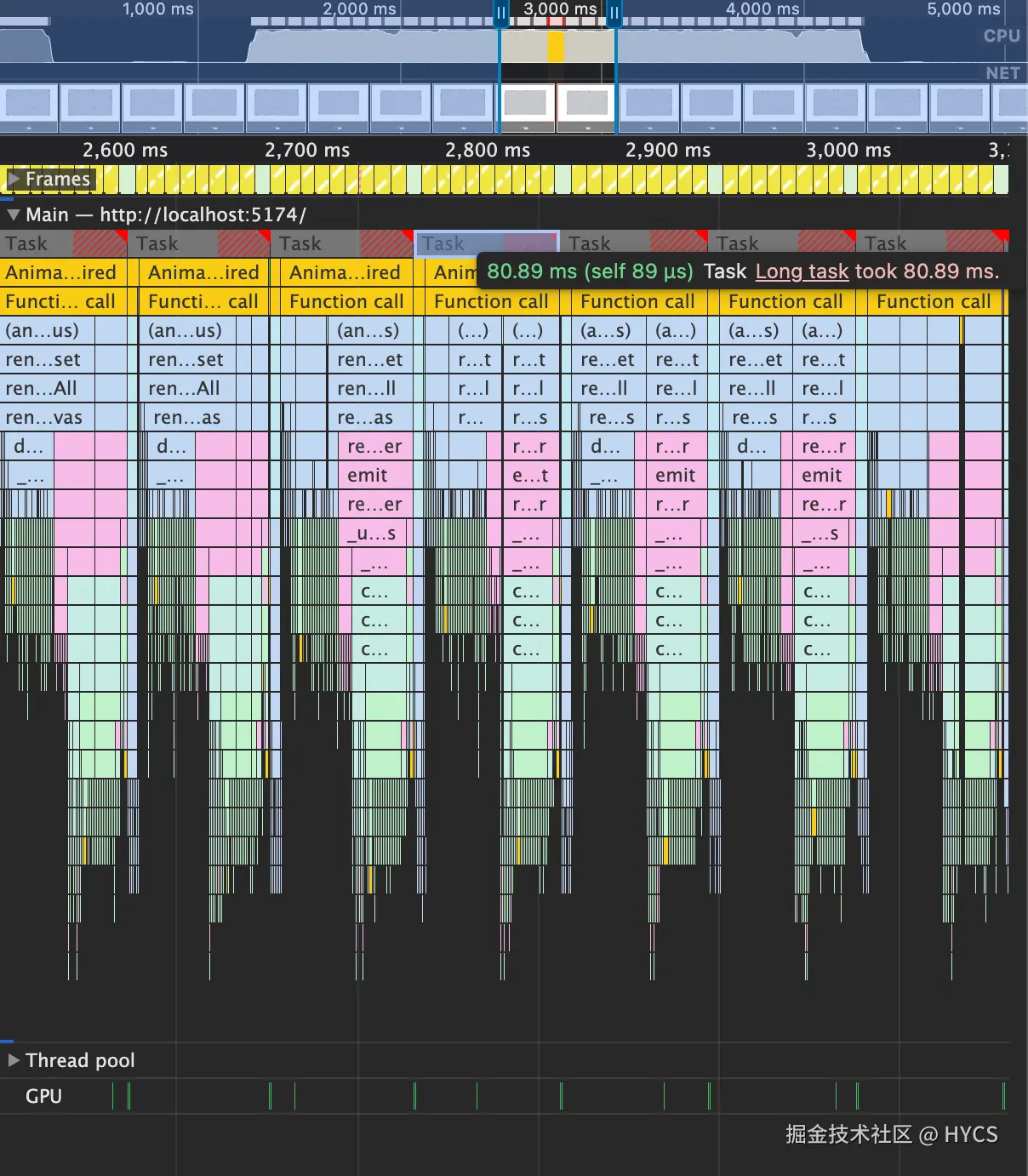

由于框选住元素后，需要绘制大量的stroke，所以性能出现了急剧下降，每个task从20ms来到了80ms，FPS掉到了不到20，比较卡顿。

fabric效果

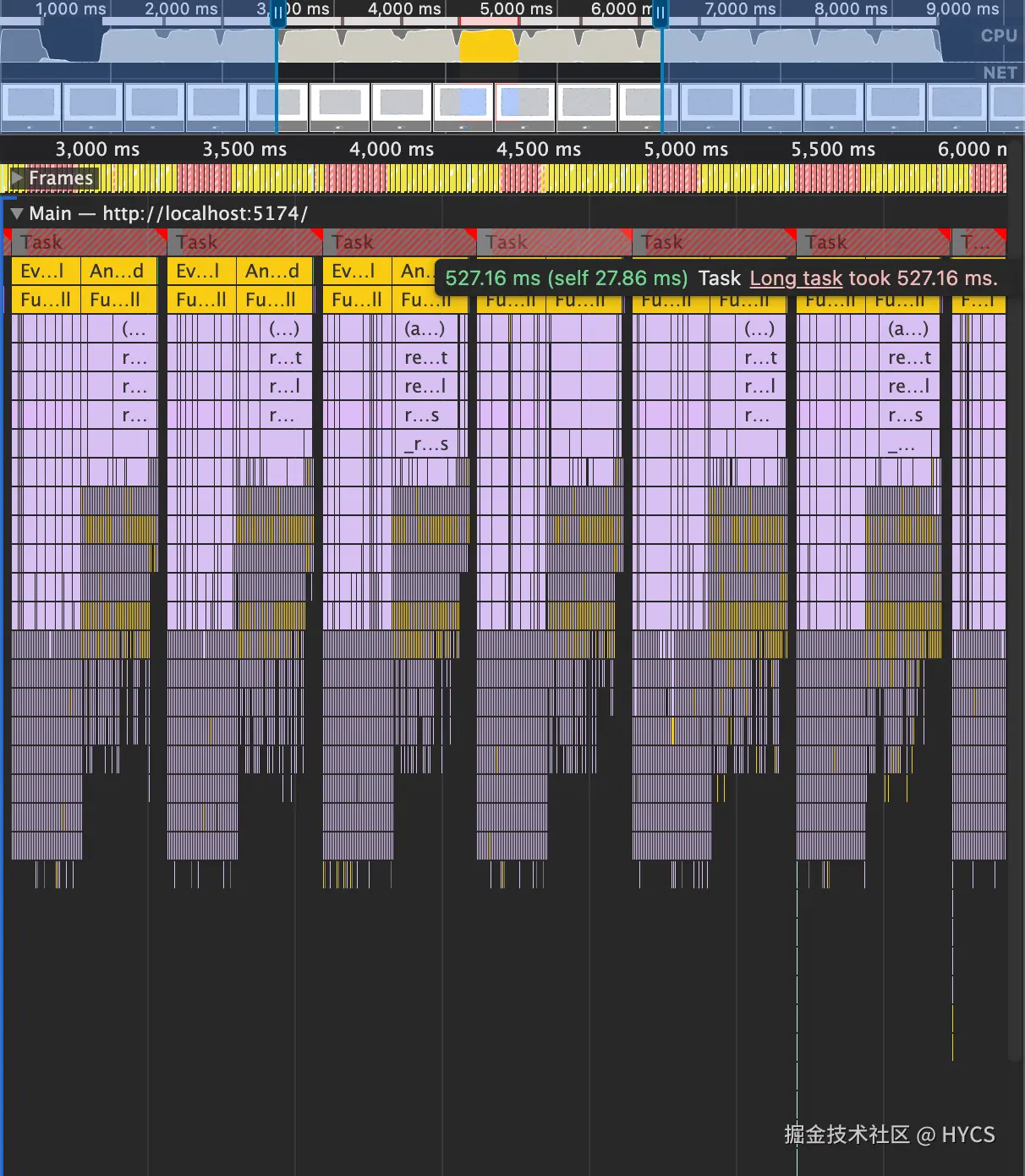

比较神奇的是，框选中15000个元素后，fabric的每个task还是维持在了500ms，不过，依然是处于不可用状态。

结尾

到这里，我们已经实现了fabric的核心交互功能了，但是有一些周边功能，由于时间原因，作者并没有完全实现，如果大家有需要或者有兴趣，可以去补足一下这部分功能，让这个'fabric'更加完善。
