第一次在编辑器里双击打开 BP_PlayerController，看到满屏五颜六色的连线，我的第一反应跟很多 C++ 出身的人一样：这玩意儿能干啥正经事？把它全部重写成 C++ 不就完了。
劝你别这么想。ActionRPG 这个项目，C++ 只负责定义"能力"，真正把数据和逻辑装配起来的活，一大半在蓝图里。你要是看不懂蓝图，等于这个项目你只能读懂三分之一。这一篇就是带你跨过这道坎，目标不是让你会画蓝图，而是让你能读懂别人画的蓝图，并且能完成一次最基本的 C++ 和蓝图的来回协作。
先认门：编辑器五件套，各管一摊

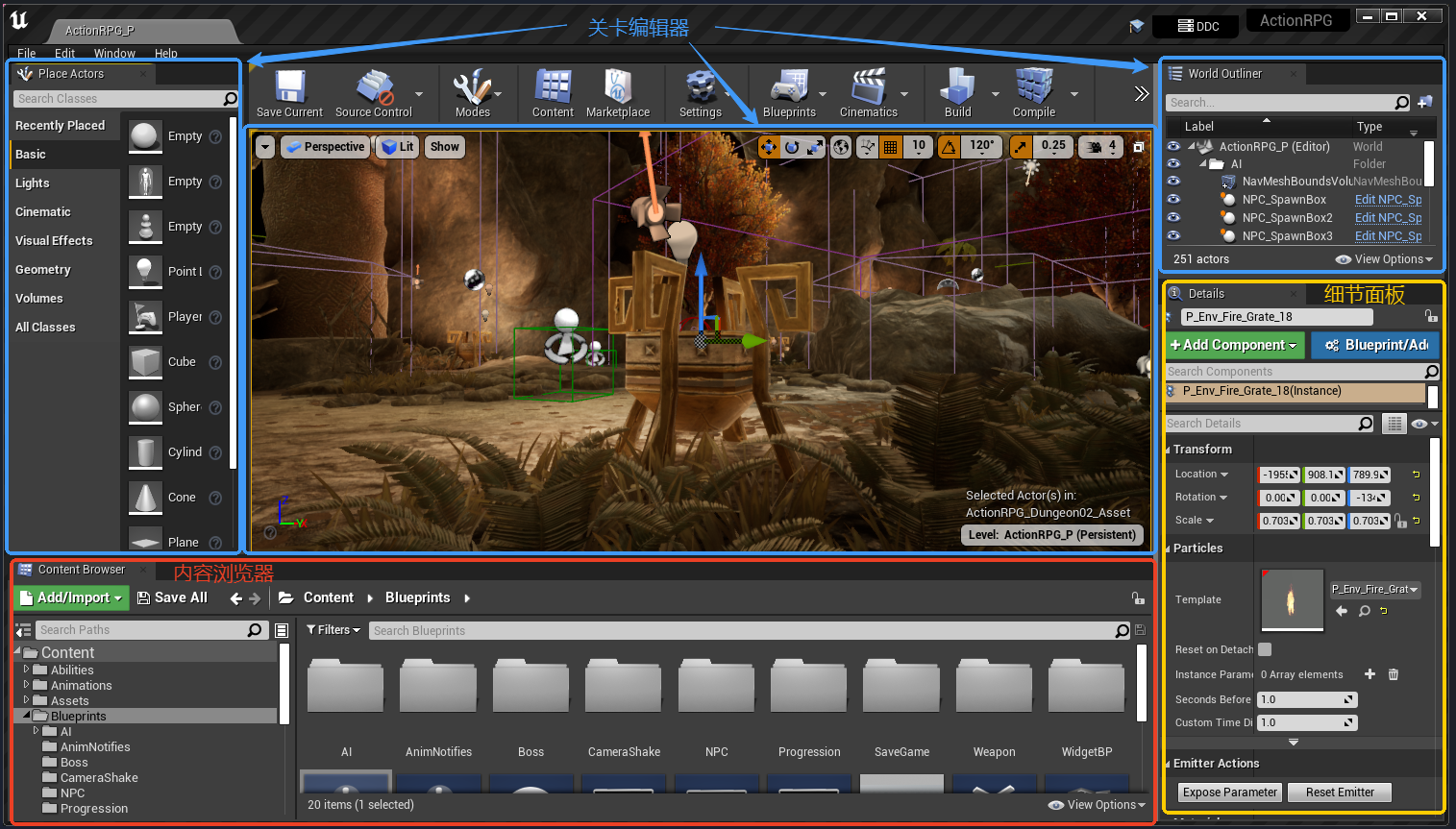

在钻进那团连线之前，先花两分钟认认门。UE 编辑器窗口多到吓人，但你天天打交道的就这五个，搞清楚它们各自干嘛，你就不会迷路了。
内容浏览器（Content Browser） ，一般在底部。它就是 Content/ 目录的可视化文件管理器，所有 .uasset、.umap 都在这儿。找资产、新建资产、双击打开资产，都从这里开始。它对应的就是你硬盘上 Content\Blueprints\、Content\UI\ 这些文件夹，只不过显示的是资产的友好名字和缩略图，而不是文件名。
关卡编辑器（Level Editor） ，就是中间那个能看到 3D 场景的主窗口。它本身又拼着几块子面板：Viewport （视口）是你能拖动相机、摆放物体的 3D 预览；World Outliner （世界大纲，右上角，有的版本就叫 Outliner）列出当前关卡里所有的 Actor，是一棵树------在 Viewport 里点一个箱子，World Outliner 里对应那行会高亮，反过来也一样；左侧通常还停着一个 Place Actors（放置 Actor 面板），从这儿能把灯光、摄像机、基础几何体、触发器这类东西直接拖进场景。World Outliner 和 Place Actors 都是「搭关卡」用的------本课只读蓝图、走一次 C++ 往返，并不摆关卡，所以用不太上，你点开界面看到它们时知道是干嘛的就行。
细节面板（Details） ，通常在右侧。选中任何东西（关卡里的一个 Actor、蓝图里的一个变量、一个数据资产）它就显示这个东西所有可编辑的属性。你 C++ 里写的 UPROPERTY(EditAnywhere)，最终就显示在这个面板上让人改。比如 ARPGCharacterBase 里的 CharacterLevel 标了 EditAnywhere，在细节面板里就是一个能填数字的格子。
蓝图编辑器（Blueprint Editor） ，双击任意 BP_ 资产打开的那个独立窗口。后面要讲的 Event Graph 就在这里，还包括 Viewport（看这个蓝图自己的组件长啥样）、My Blueprint 面板（变量和函数列表）、以及编译按钮。改完蓝图记得点左上角的 Compile，不然不生效。

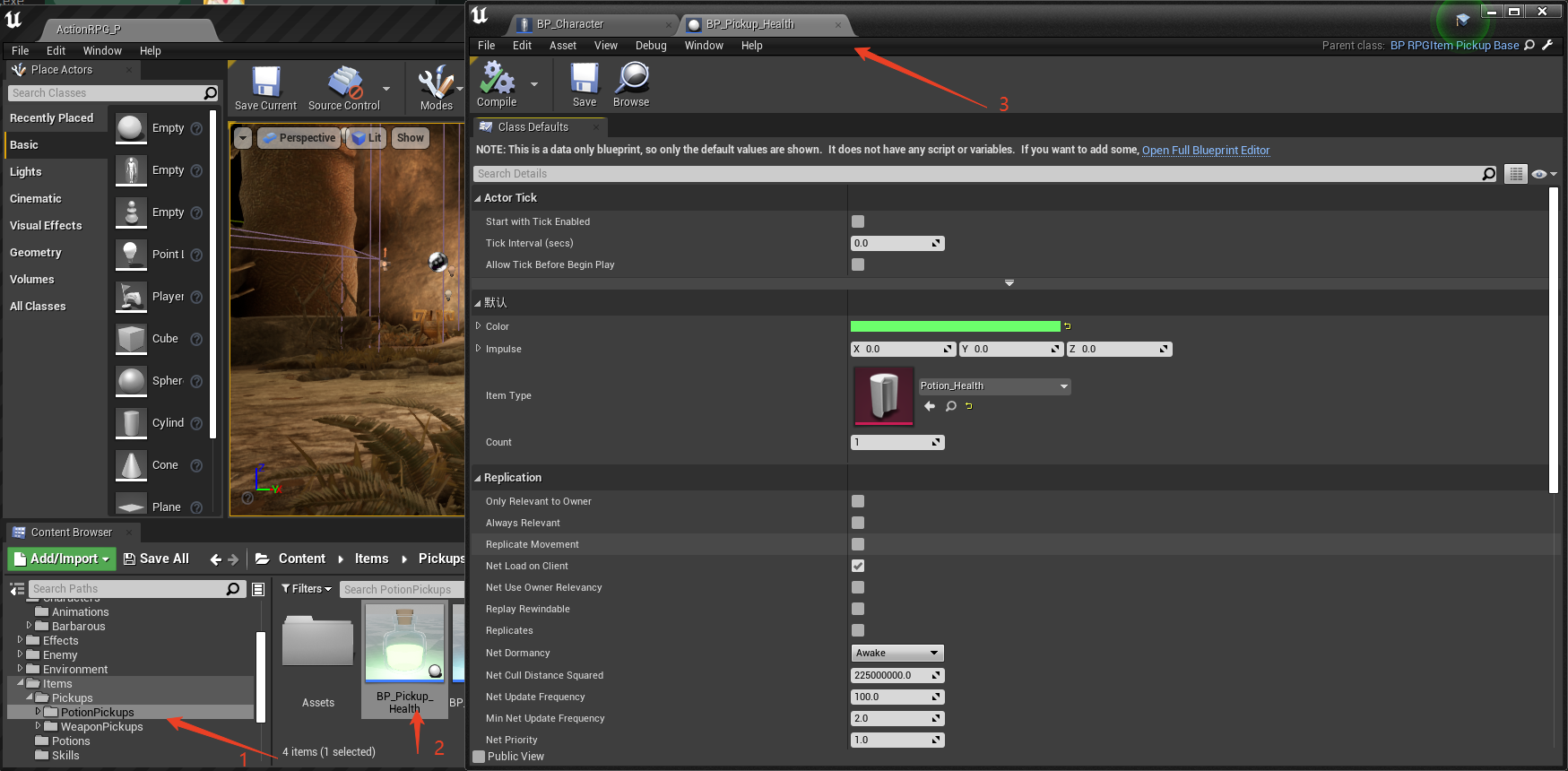

数据资产编辑器 ，其实没有一个单独叫这名字的窗口。当你双击一个数据资产（比如 Content/Items/ 下的物品，那些继承自 URPGItem 的东西）时，打开的就是一个纯属性编辑界面，整个窗口基本就是一个大号的细节面板。因为数据资产没有逻辑，只有数据，所以它没有 Event Graph。这正好呼应了项目"数据驱动"的思路：物品的数值全填在这种资产里。
门认完了，其中最该花时间的是蓝图编辑器------因为这个项目一大半逻辑都在它的 Event Graph 里。下面就钻进那团连线。
蓝图到底是什么
一句话：蓝图就是可视化的、面向设计师的脚本。它编译之后跑在虚拟机上，本质和你写的 C++ 类是一回事，只是你用拖拽连线代替了打字。
打开任意一个 BP_ 资产，你会看到几个标签页，最关键的是 Event Graph （事件图表）。这里就是写逻辑的地方。图里那些方块叫节点（Node），一个节点可能是一次函数调用、一个事件触发、一次分支判断。节点和节点之间靠两种线连起来，分清这两种线，你就读懂了蓝图的一半。
白色的线是执行流（Execution）。它表示"先做这个，再做那个"，就是你 C++ 里那种从上往下一行行执行的顺序。每个节点左上角有个朝右的白色三角箭头是入口，右上角的三角是出口。白线串起来的顺序，就是代码的执行顺序。如果一个节点没有白色引脚，说明它是纯计算节点（Pure），不参与执行流，谁用到它的结果它才算一次。
彩色的线是数据流（Data）。蓝色、绿色、红色、黄色各代表一种数据类型，比如布尔是红色、浮点是绿色、对象引用是蓝色、整数是青色。这些线把一个节点算出来的值，喂给另一个节点当输入参数。数据引脚是圆点，实心表示已连接。
这么对应你就清楚了：
- 节点 = 函数调用 / 语句
- 白线 = 语句执行顺序（control flow）
- 彩线 = 变量在表达式之间的传递（data flow）
- 事件 （Event）= 入口点，比如
Event BeginPlay、Event Tick，等价于回调函数被引擎调用 - 变量（Variable）= 成员变量，在左侧 My Blueprint 面板里，拖进图里就是读，按住 Alt 拖进去就是写
- 函数（Function）= 你自己封装的子图，等价于成员函数
举个本项目里的真实例子。BP_Character 这个蓝图继承自 C++ 的 ARPGCharacterBase。C++ 里有这么个函数：
cpp
UFUNCTION(BlueprintCallable)

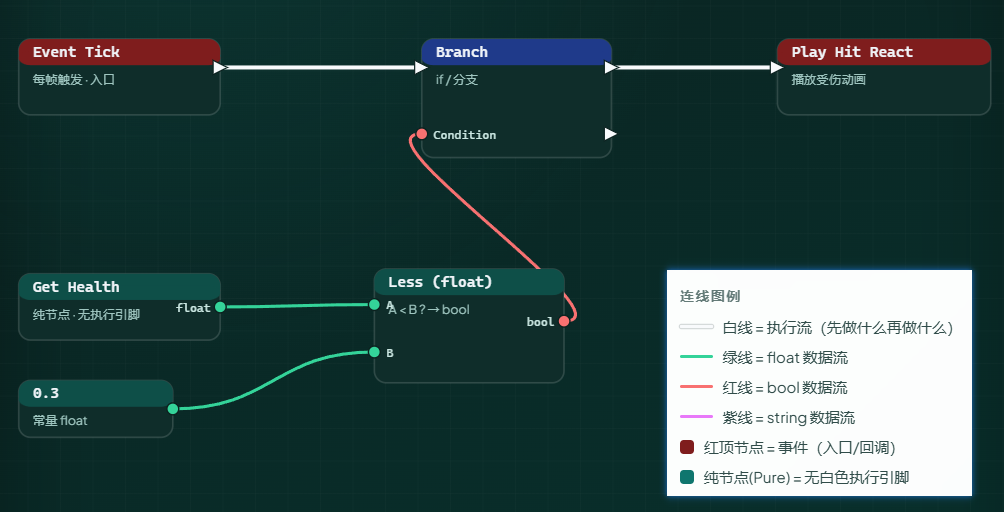

virtual float GetHealth() const;在蓝图的 Event Graph 里你就能拖出一个 Get Health 节点，它右侧有个绿色输出引脚（float），把这根绿线拉到比如一个判断节点的输入上，就能做"血量低于某值就播放受伤动画"这种逻辑。整个过程不写一行代码。这就是 C++ 定义能力、蓝图装配逻辑的典型样子。
读蓝图的诀窍：顺着白线走主流程，遇到不懂的节点再看它的彩线从哪来、到哪去。别一上来就盯着某根线死磕。
关卡：一个装 Actor 的容器
关卡（Level / Map）你可以直接理解成一个容器，里面装的是这个场景中所有的 Actor：地形、灯光、角色出生点、触发器、敌人刷新框，等等。本项目 Content/Maps/ 下有四个：ActionRPG_Main、ActionRPG_P、ActionRPG_Dungeon02_Asset、ActionRPG_Dungeon02_Lights。打开任意一个，Outliner 里列出来的就是这个关卡装的所有 Actor。
这里有个团队协作的大坑，C++ 程序员尤其要早点知道。
.umap 和 .uasset 全是二进制文件 。你没法用文本编辑器打开，没法 git diff 看改了啥，更没法 git merge 解决冲突。看看本仓库现在的 git 状态就明白了：
bash
M Content/Maps/ActionRPG_Dungeon02_Lights.umap这一行 M（modified）你只知道这张地图被改过，但具体改了哪盏灯、移了哪个 Actor，git 一个字都告诉不了你。两个人同时改同一张地图，提交时必然冲突，而这种冲突 git 没法自动合并，结果就是必有一个人的改动整个丢掉。
所以真实团队里处理二进制资产，靠的不是工具而是约定：要么用文件锁（Perforce 那套 exclusive checkout，谁在改谁锁住，别人改不了），要么就是在群里喊一嗓子"这张图我在动，别人先别碰"。用纯 Git 的小团队基本只能靠后者。改动二进制资产之前先确认没别人在动，这是纪律问题，不是技术问题。
实操：从 C++ 加个函数，到蓝图里把它跑起来
光看不练记不住。下面走一遍完整的 C++ 和蓝图来回。这里说的"来回"其实有两个方向 ：一个是蓝图调 C++ （BlueprintCallable），另一个是C++ 调蓝图 （BlueprintImplementableEvent）。先把前一个方向走通------在 ARPGCharacterBase 上加一个 BlueprintCallable 函数，编译后到 BP_Character 里调用它、运行验证------再回头补上反方向。
第一步，在 C++ 里加函数声明。 打开 Source/ActionRPG/Public/RPGCharacterBase.h，在那一堆 Get* 函数旁边加一个：
cpp
/** 测试用：返回当前血量百分比 0~1 */
UFUNCTION(BlueprintCallable, Category = "Test")
float GetHealthPercent() const;BlueprintCallable 这个标记是关键，它告诉反射系统"这个函数要暴露给蓝图调用"。没有它，蓝图里根本搜不到这个节点。Category 决定它在蓝图右键菜单里归到哪个分组，纯粹为了好找。
第二步，在 cpp 里实现。 打开 Source/ActionRPG/Private/RPGCharacterBase.cpp，加上实现：
cpp
float ARPGCharacterBase::GetHealthPercent() const
{
const float Max = GetMaxHealth();
return Max > 0.f ? GetHealth() / Max : 0.f;
}这里直接复用了项目已有的 GetHealth() 和 GetMaxHealth()，它俩本来就是 BlueprintCallable。
第三步，编译。 按 CLAUDE.md 里的命令编译编辑器目标，或者直接在编辑器工具栏点 Compile 按钮（C++ 的热重载）。编译成功后，新函数才会出现在蓝图里。

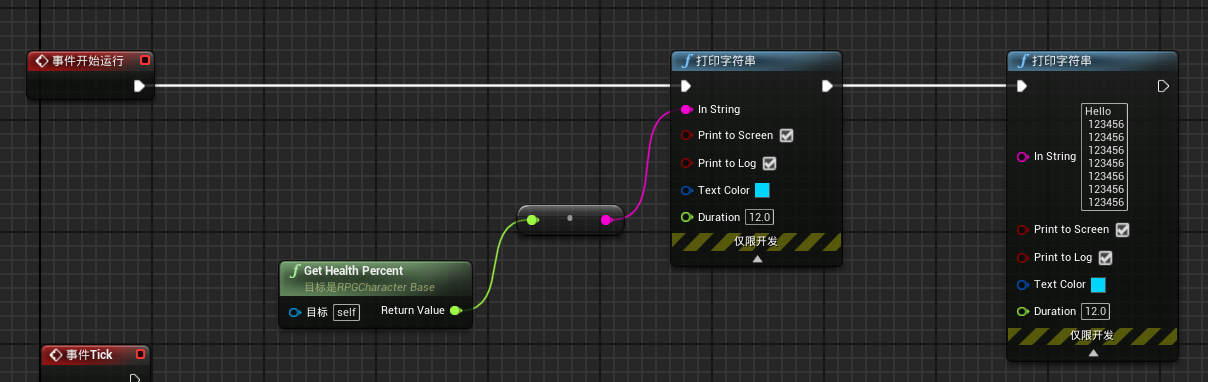

第四步，到蓝图里连线。 在内容浏览器里找到 Content/Blueprints/BP_Character，双击打开。进 Event Graph，在空白处右键，菜单里搜 GetHealthPercent，就能看到你刚加的节点，把它拖出来。给它接个执行流：从某个事件（比如临时拖一个 Event BeginPlay）拉白线进来；再拖一个 Print String 节点，把 GetHealthPercent 输出的绿线接到 Print String 的 In String 输入上（中间会自动插一个 float 转 string 的节点）。连完点 Compile、Save。
需要注意的是，默认配置是2秒，改的长一些（如下图所示12.0）才能看到日志

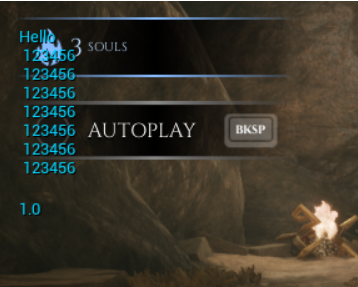

第五步，运行验证。 关掉蓝图窗口，回到关卡编辑器，点工具栏的 Play 。游戏一开始，屏幕左上角就会打印出当前血量百分比（1.0）。看到数字，这趟 C++ 到蓝图的往返就闭环了。
整个过程你体会一下分工：函数的逻辑在 C++ 里（你的主场），但什么时候调它、调完拿结果干嘛，是在蓝图里装配的。这就是 UE 正向开发的日常。
延伸：把阶段一那个 GetMagicNumber 也打印出来
还记得阶段一验收清单里加的那个 GetMagicNumber 吗？当时只让你「改一行 C++ → 编译过」，留了一句「运行看到效果，等阶段二三学会连线再说」。现在就来把这半程补上------它和上面 GetHealthPercent 的手顺一模一样，唯一的区别是函数名和返回值。

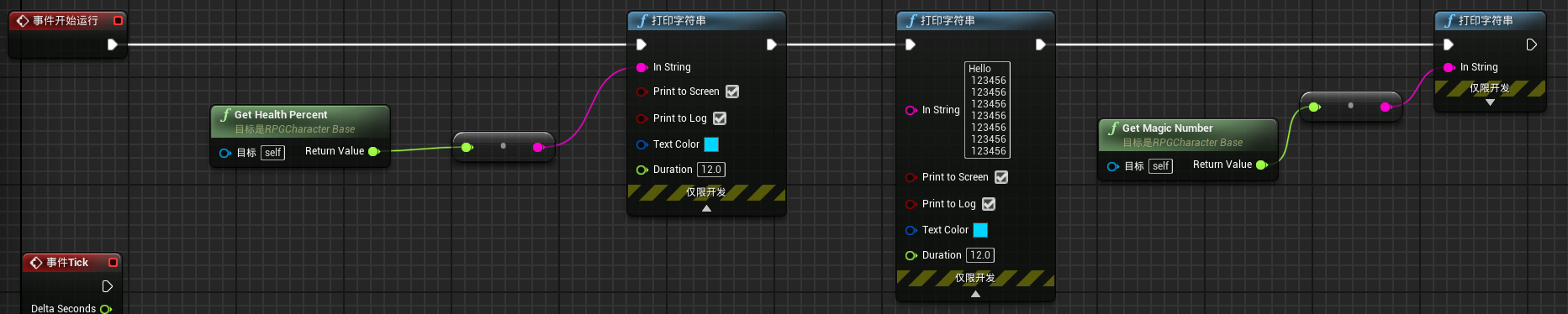

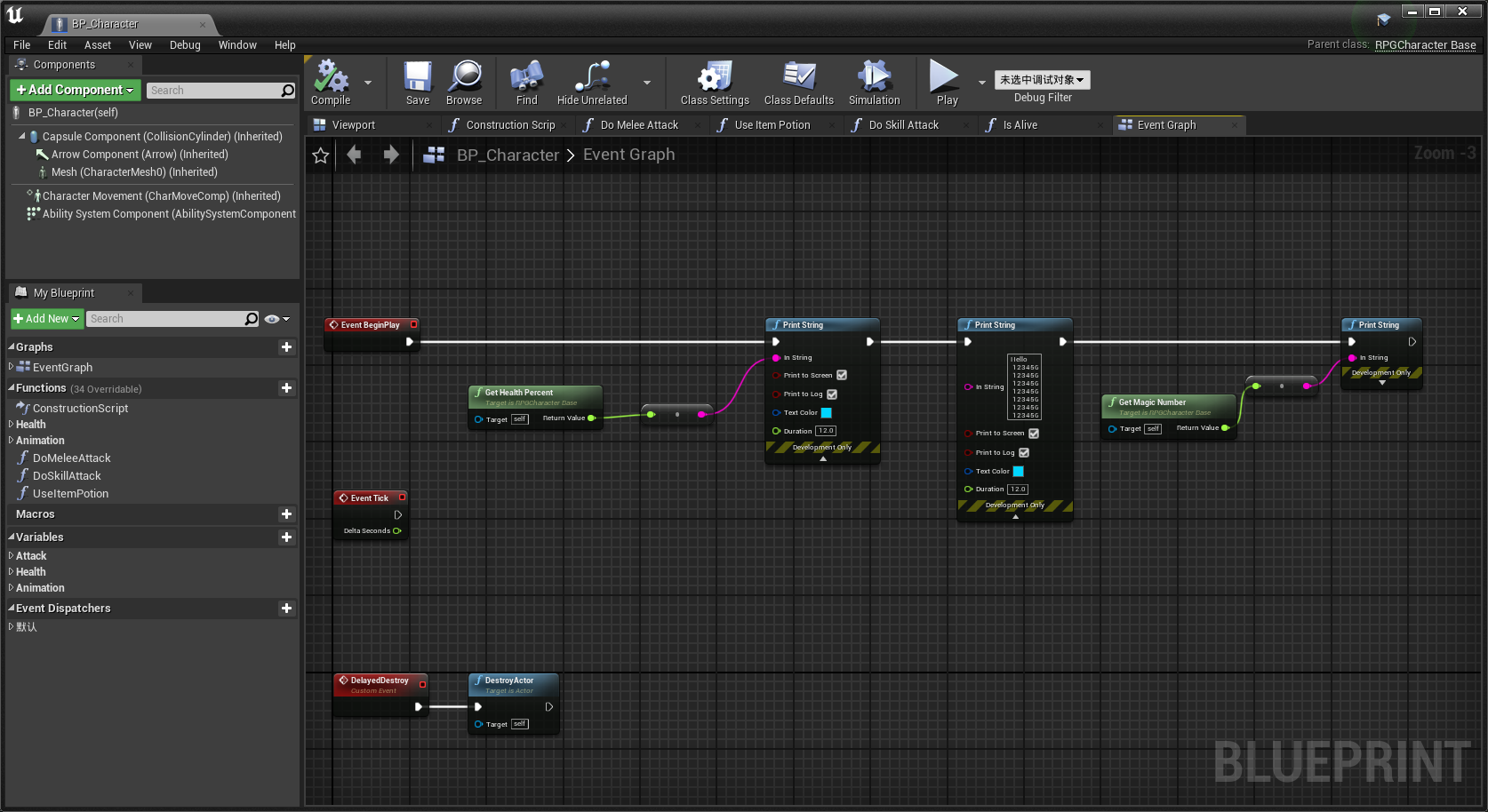

编译后回到 BP_Character 的 Event Graph，重复上面的第四步：右键搜节点，这次搜 GetMagicNumber（注意它归在 Debug 分组下，跟 GetHealthPercent 的 Test 分组不是一处），拖出来，输出的绿线接到 Print String，执行流从 Event BeginPlay 拉白线进来。Compile、Save，Play。
这回屏幕左上角打印的不是血量百分比，而是固定的 42------因为这个函数不读任何状态，就硬返回一个常量。看到这个 42，阶段一那条「改一行 C++ → 编译 → 运行看到效果」的闭环才算真正合上。
顺带体会一个对比：GetHealthPercent 的返回值会随血量变化（它读了 GetHealth()），而 GetMagicNumber 永远是 42。同样是 BlueprintCallable，一个是「把 C++ 算出来的动态结果递给蓝图」，一个是「给蓝图一个写死的常量」。蓝图侧的连线方式完全不分这两者------它只管拿到一个 float 往下用，至于这个值是算出来的还是写死的，是 C++ 那头的事。这正是「C++ 定义能力、蓝图装配逻辑」分工的一个小注脚。
反方向：让 C++ 来调用蓝图
上面两个例子都是蓝图调 C++ ：函数实现写在 C++，蓝图把它当节点拖出来调。但 ActionRPG 里更常见的其实是反过来的方向------C++ 声明一个事件，蓝图去实现它，再由 C++ 在合适的时机触发 。这座桥就是 BlueprintImplementableEvent。
不用自己造例子，项目里现成的就有一堆。打开 Source/ActionRPG/Public/RPGCharacterBase.h，能看到这么几个：
cpp
UFUNCTION(BlueprintImplementableEvent)
void OnHealthChanged(float DeltaValue, const struct FGameplayTagContainer& EventTags);
UFUNCTION(BlueprintImplementableEvent)
void OnDamaged(float DamageAmount, const FHitResult& HitInfo, const struct FGameplayTagContainer& DamageTags, ARPGCharacterBase* InstigatorCharacter, AActor* DamageCauser);注意一个反常的地方：这俩函数在 .cpp 里根本没有实现体 。你去 RPGCharacterBase.cpp 翻，找不到 ARPGCharacterBase::OnHealthChanged 的函数体。这不是漏写------BlueprintImplementableEvent 的意思就是"C++ 只管声明，函数体由蓝图来画"，代码生成器会替你生成一个跳进蓝图的桩子。
那 C++ 怎么"调用"一个实现在蓝图里的函数？看 RPGCharacterBase.cpp 里这段：
cpp
void ARPGCharacterBase::HandleHealthChanged(float DeltaValue, const struct FGameplayTagContainer& EventTags)
{
// 技能初始化阶段的血量变动不通知蓝图，避免误触
if (bAbilitiesInitialized)
{
OnHealthChanged(DeltaValue, EventTags); // 执行流从这里瞬间跳进蓝图
}
}血量一发生变化，C++ 这边走到 HandleHealthChanged，它调一下 OnHealthChanged(...)，执行流就瞬间跳进 BP_Character 里你为这个事件连的那串节点------比如弹个飘字、刷新血条、播放受伤特效。OnDamaged 同理，由 HandleDamage 触发。
蓝图侧怎么实现它？打开 BP_Character 的 Event Graph，因为 C++ 已经声明了这些事件，左侧 My Blueprint 面板就能找到 On Health Changed，把它拖进图里，它就是一个红色的事件节点 （带白色执行输出），从它的白线往后接你想做的事就行。这和你拖一个 Event BeginPlay 出来本质一样，只不过这个事件的触发者是 C++，不是引擎。
把两座桥摆在一起，往返就完整了：
| 方向 | 修饰符 | 谁写实现 | 谁来调用 | 蓝图里长什么样 |
|---|---|---|---|---|
| 蓝图调 C++ | BlueprintCallable |
C++ | 蓝图 | 一个可以拖出来调用的函数节点 （如 Get Health Percent） |
| C++ 调蓝图 | BlueprintImplementableEvent |
蓝图 | C++ | 一个由 C++ 触发的事件节点 （如 On Health Changed） |
这座
BlueprintImplementableEvent桥在阶段二讲BP_GameMode的K2_OnGameOver时已经露过脸，这里换成角色身上的真实例子再走一遍，是为了让本节的"往返"名副其实------一来（蓝图调 C++）、一回（C++ 调蓝图），才是完整的协作闭环。
给 C++ 程序员的几句真心话
最容易犯的错，是看蓝图不顺眼就想全搬回 C++。我理解这种冲动，蓝图改大了确实难维护，连线乱成一锅意大利面。但你得分清场景。

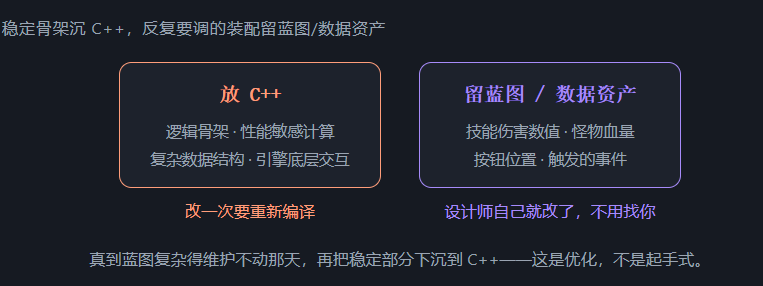

逻辑骨架、性能敏感的计算、复杂的数据结构，这些放 C++ 没问题，本项目也是这么做的。可那些设计师要反复调的东西，比如某个技能的伤害数值、某个怪的血量、UI 上一个按钮的位置和触发的事件，全塞进 C++ 意味着改一个数字就得重新编译一次,设计师还得来找你。这活儿留在蓝图和数据资产里，人家自己就改了。
UE 正向开发的常态就是混合开发。把蓝图当成"可视化的、面向设计师的那一层 C++"，而不是低级玩具。你读得懂蓝图，才能读懂这个项目超过一半的逻辑。真到了蓝图复杂得维护不动那天，再把其中稳定的部分下沉到 C++ 也不迟，这是优化，不是起手式。
验收清单
照着下面这几条自检，全过了这一阶段就算扎实了：
- 随便打开一个
BP_资产（比如BP_PlayerCharacter），能分清白线（执行流）和彩线（数据流），能顺着白线讲出主流程大概在干嘛。 - 说得出编辑器五件套各自是干啥的：内容浏览器、关卡编辑器（Viewport + Outliner）、细节面板、蓝图编辑器、数据资产编辑器。
- 理解关卡是 Actor 的容器，并且清楚
.umap/.uasset是二进制、不能 diff/merge，知道团队里靠文件锁或口头约定避免冲突。 - 独立完成一次"C++ 加
BlueprintCallable函数 → 编译 → 蓝图里连进 Event Graph → Play 验证"的完整往返。 - 分得清两座桥的方向：
BlueprintCallable是蓝图调 C++（实现在 C++），BlueprintImplementableEvent是 C++ 调蓝图（实现在蓝图的事件节点里，由 C++ 触发）；能在RPGCharacterBase里指认出OnHealthChanged、OnDamaged这类反方向的例子。 - 想清楚了一件事：哪些逻辑该留蓝图、哪些该进 C++，并且不再有"把蓝图全重写成 C++"的冲动。
