一、I2C程序层次

1.1 设备间的通信方式

  • UART（异步 全双工）& 1.1.2 I2C（同步 半双工）

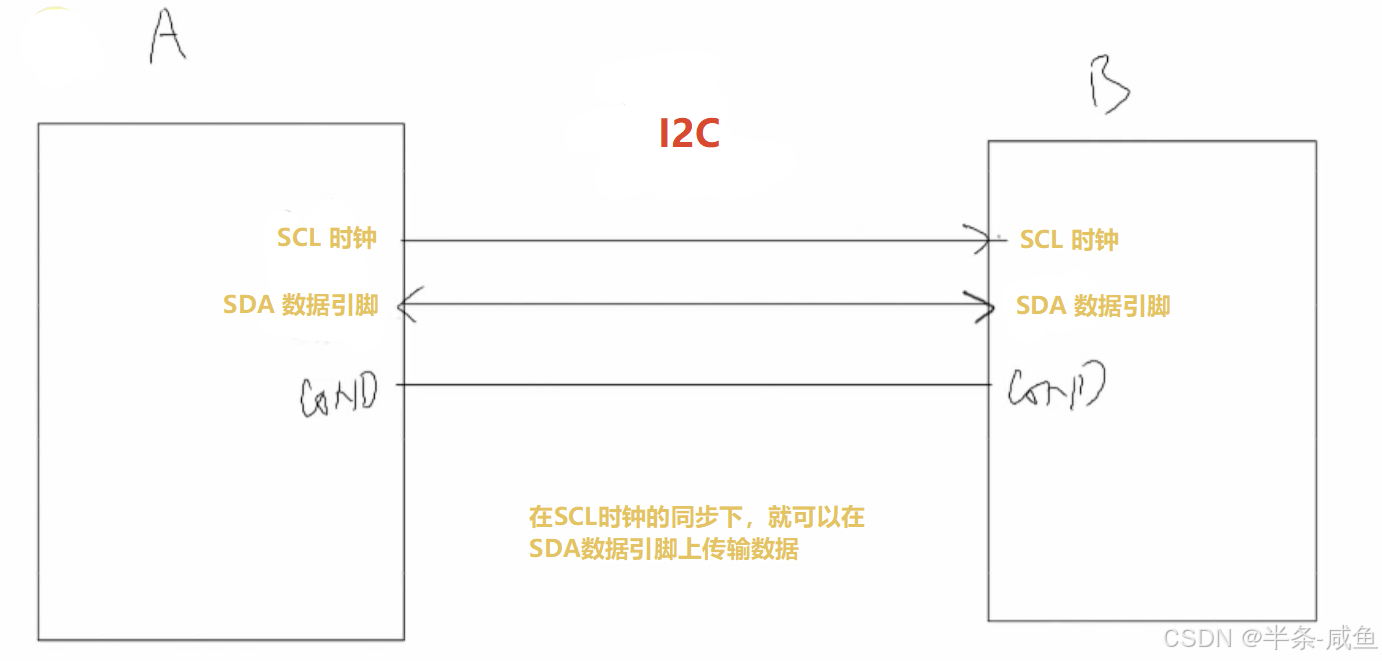

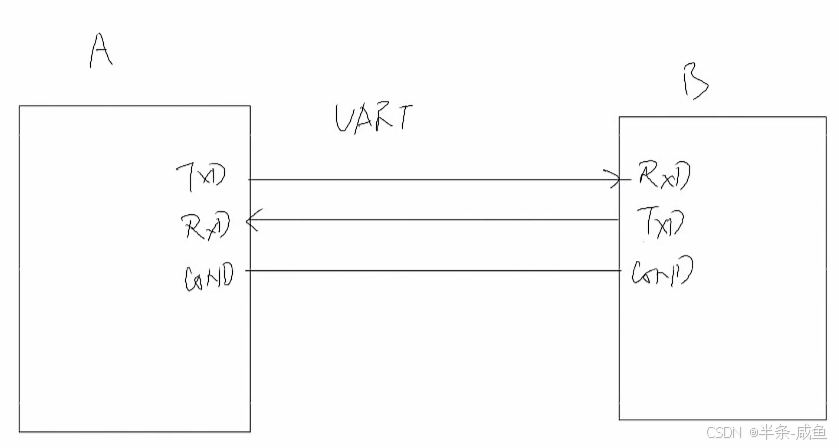

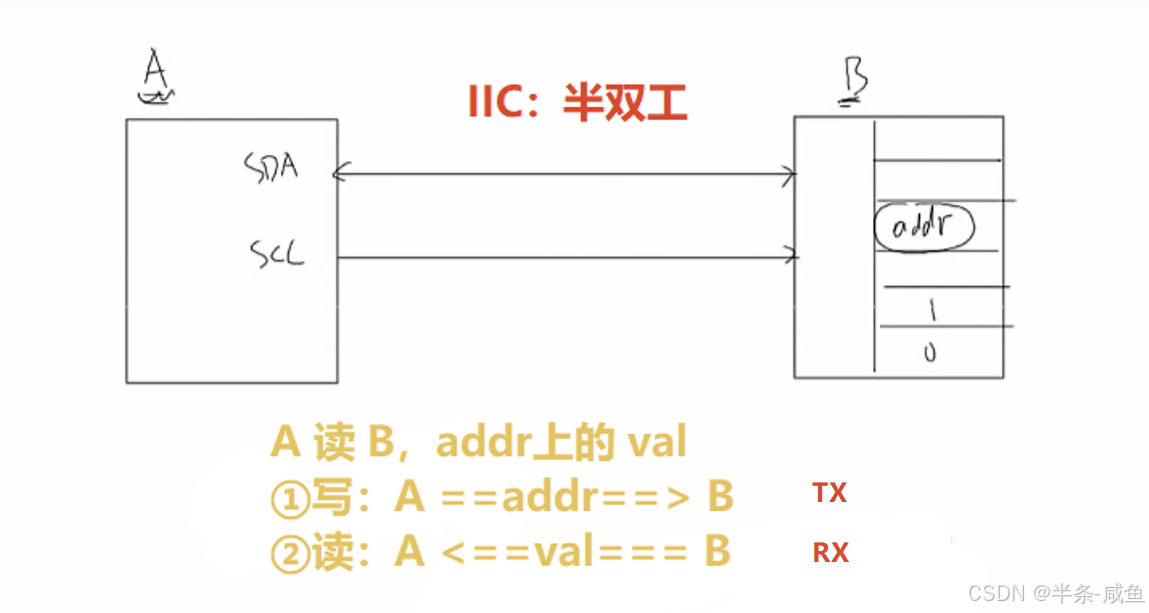

UART串口 I2C 协议

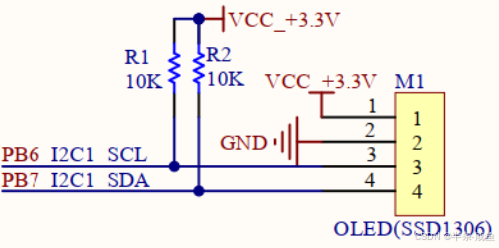

1.2 硬件原理图

c 复制代码
// OLED实物图 教程见
https://blog.csdn.net/Super_Fisher_man/article/details/135613284?spm=1001.2014.3001.5501

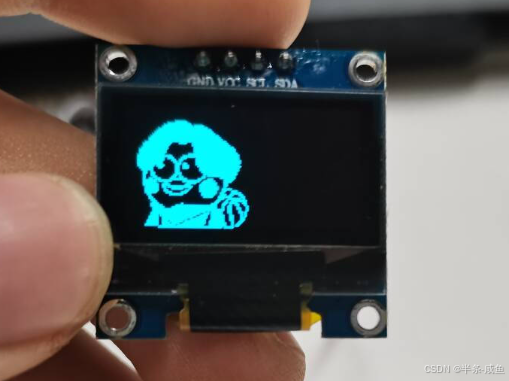

OLED实物图 OLED原理图

1.3 硬件框图和软件层次

硬件框图

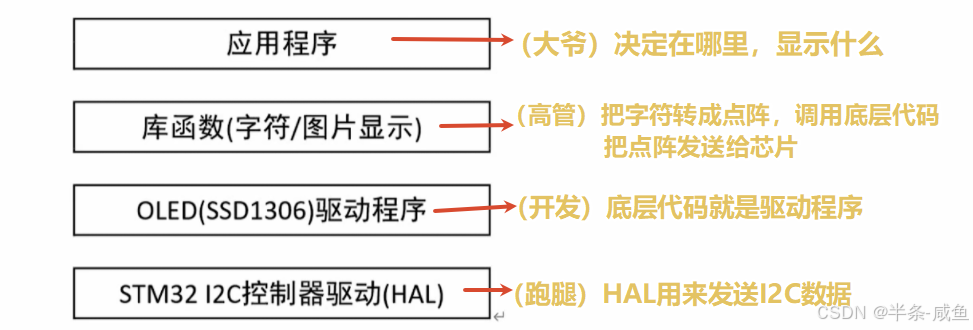

软件层次

二、I2C 协议

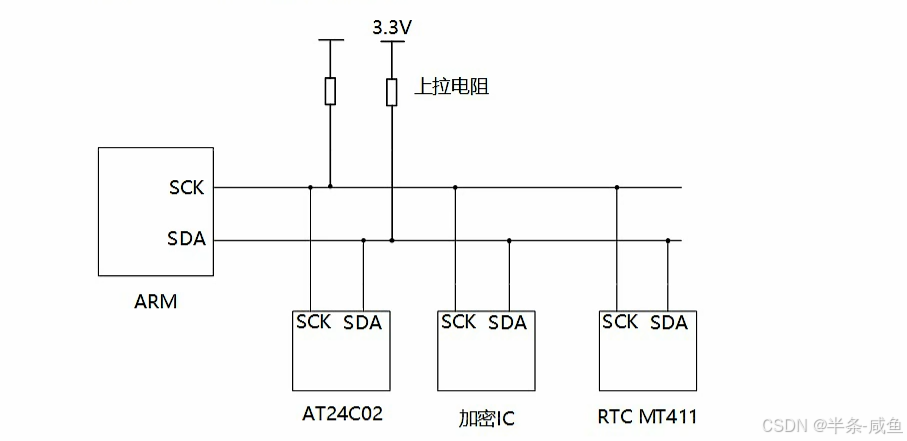

2.1 硬件连接（一主多从）

I2C在硬件上的接发

2.2 数据传输 类比

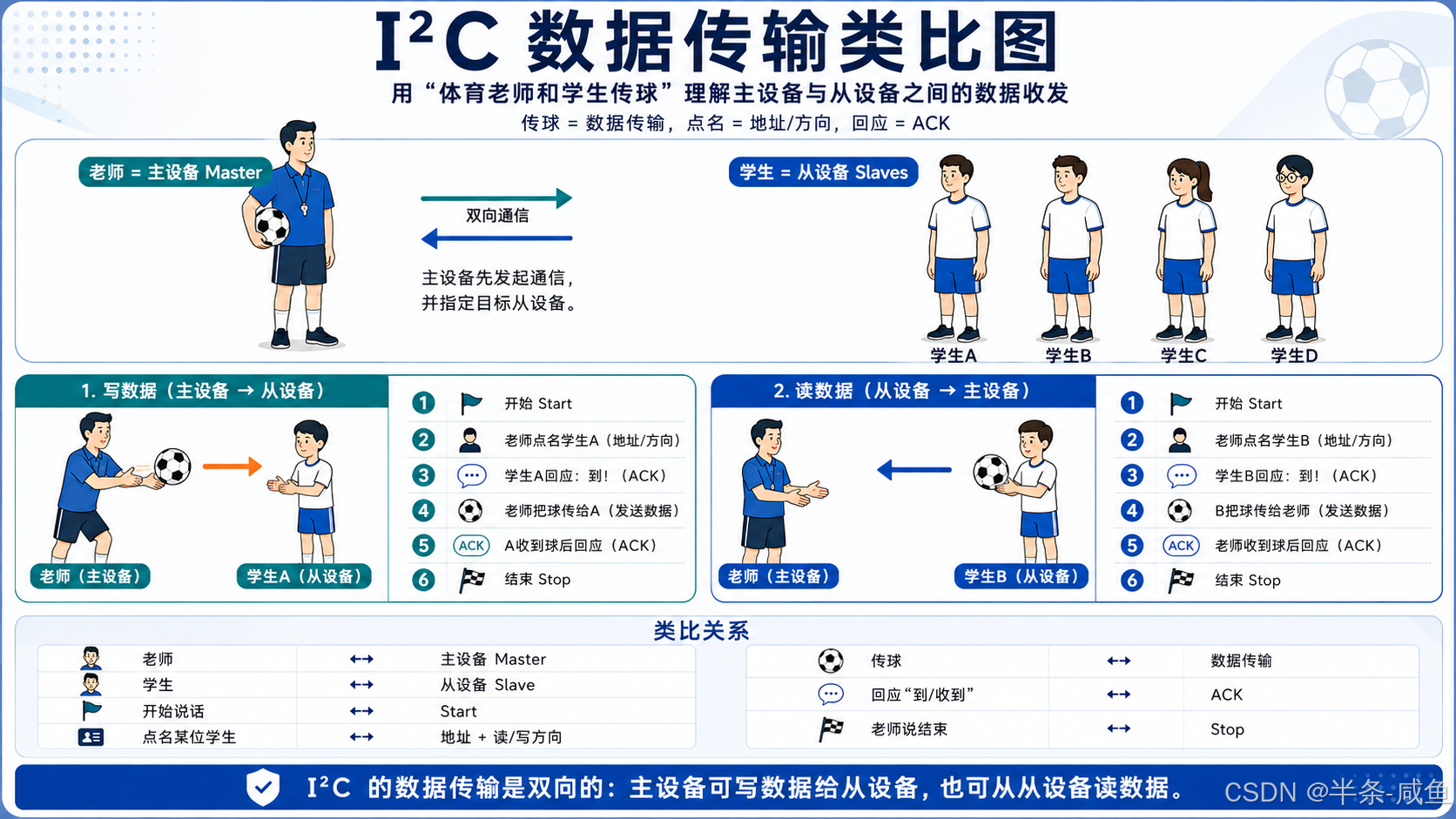

I2C 数据传输类比图

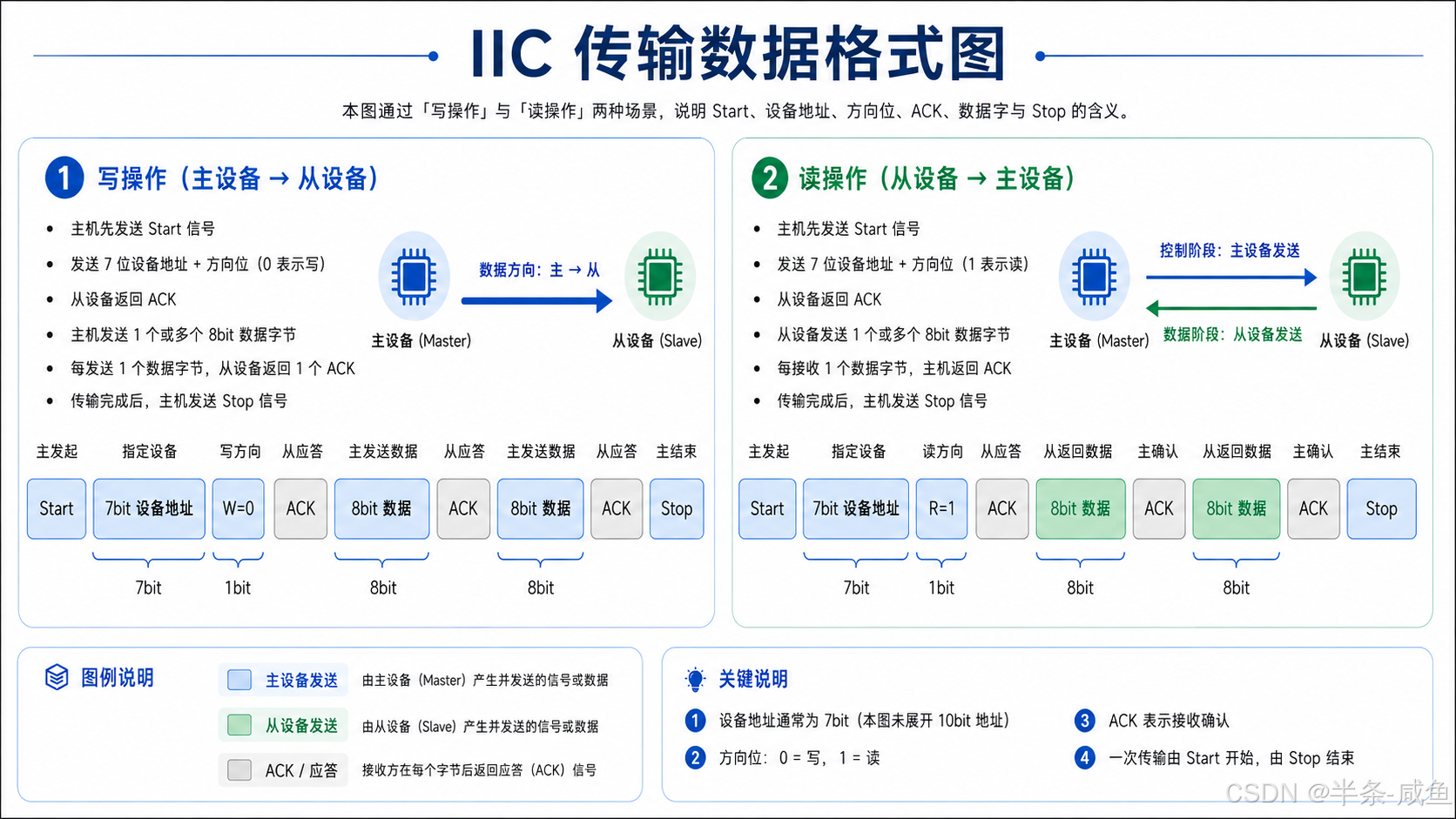

2.3 IIC 传输数据的格式

IIC 传输数据的格式

  • IIC 像快递系统，只负责把包裹送到指定设备；包裹里面装的是什么、怎么解释，由具体芯片的数据手册决定。

  • 拿OLED为例：S + Dev + w + 显存地址 + data0 + data1 ...

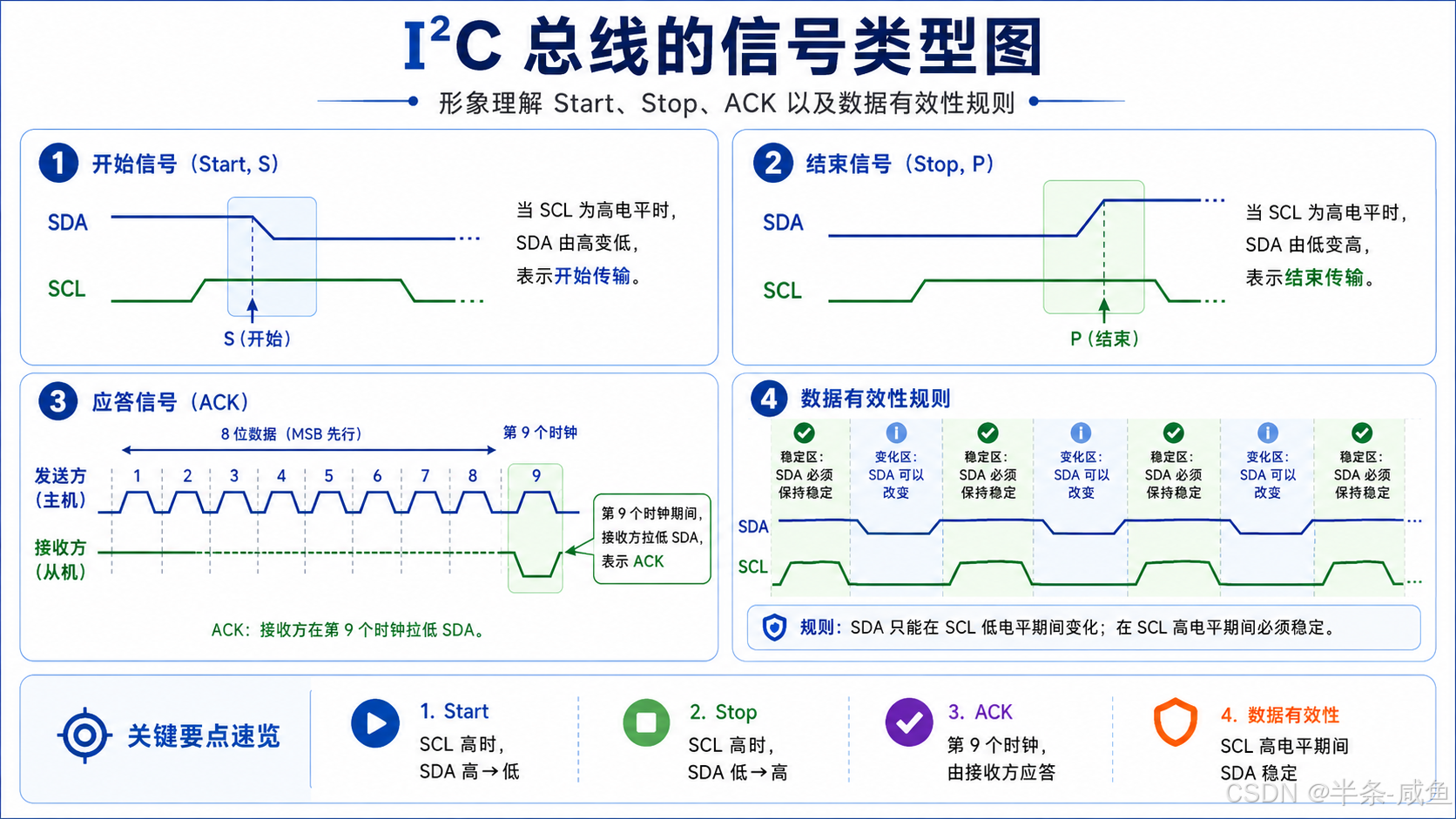

    2.4 IIC 总线的信号类型

I2C 总线的信号类型

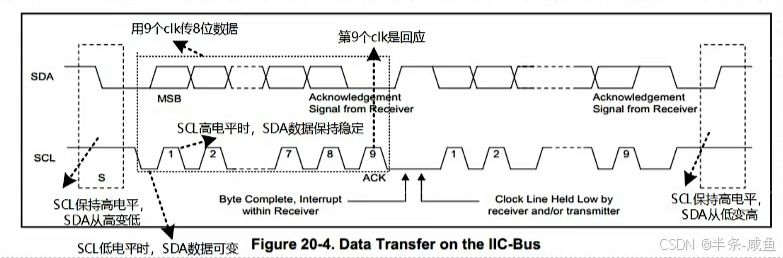

芯片手册上的图
  • IIC 总线的 SDA 和 SCL 通常采用开漏输出结构 （Open-Drain）。设备只能主动拉低总线，不能主动输出高电平；当需要输出高电平时，设备释放总线，由上拉电阻将信号线拉高。这样可以避免多个设备同时驱动总线时产生电平冲突。详情： 【STM32】HAL库的本质 及 芯片内部GPIO模块细节
输出 0 （驱动） 输出 1 （释放）
GPIO 主动拉低 SDA/SCL GPIO 变成高阻态，由上拉电阻拉高（由外部电路决定）
  • 主从设备，任意一方 觉得要等一等，表示我这边还没准备好，都可以把 SCL (时钟）拉低；任意一方拉低，结果都是 0；

三、IIC HAL 编程

IIC_读写

3.1 STM32CubeMX 配置

  • I2C1 ==> Parameter Settings ==> GPIO Settings

3.2 查询方式

3.2.1 Master 模式函数
c 复制代码
// Master 模式函数
HAL_StatusTypeDef HAL_I2C_Master_Transmit(I2C_HandleTypeDef *hi2c, uint16_t DevAddress,
uint8_t *pData, uint16_t Size, uint32_t Timeout);
HAL_StatusTypeDef HAL_I2C_Master_Receive(I2C_HandleTypeDef *hi2c, uint16_t DevAddress,
uint8_t *pData, uint16_t Size, uint32_t Timeout);
参数 说明
I2C_HandleTypeDef *hi2c 使用哪个 I2C 控制器
uint16_t DevAddress 设备地址，需要把 7 位地址左移 1 位
uint8_t *pData 数据 buffer
uint16_t Size 数据个数
uint32_t Timeout 超时时间，单位是 Tick，一般是 1ms
返回值 HAL_OK：成功HAL_ERROR：错误HAL_BUSY：总线忙HAL_TIMEOUT：超时
3.2.2 MEM 模式函数
c 复制代码
// MEM 模式函数
HAL_StatusTypeDef HAL_I2C_Mem_Read(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint16_t
MemAddress, uint16_t MemAddSize, uint8_t *pData, uint16_t Size, uint32_t Timeout);
HAL_StatusTypeDef HAL_I2C_Mem_Write(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint16_t
MemAddress, uint16_t MemAddSize, uint8_t *pData, uint16_t Size, uint32_t Timeout);
参数 说明
I2C_HandleTypeDef *hi2c 使用哪个 I2C 控制器
uint16_t DevAddress 设备地址，需要把 7 位地址左移 1 位
uint16_t MemAddress 存储地址， 即 I2C 设备上的寄存器地址或存储地址
uint16_t MemAddSize 存储地址的大小，有 2 种取值： I2C_MEMADD_SIZE_8BIT：存储地址为 1 字节，就是 MemAddress 的低字节I2C_MEMADD_SIZE_16BIT：存储地址为 2 字节，先发送 MemAddress 的高字节，再发送低字节
uint8_t *pData 数据 buffer
uint16_t Size 数据个数
uint32_t Timeout 超时时间，单位是 Tick，一般是 1ms
返回值 HAL_OK：成功HAL_ERROR：错误HAL_BUSY：总线忙HAL_TIMEOUT：超时

3.3 中断方式

3.3.1 Master 模式函数
c 复制代码
// Master 模式函数
HAL_StatusTypeDef HAL_I2C_Master_Transmit_IT(I2C_HandleTypeDef *hi2c, uint16_t DevAddress,
uint8_t *pData, uint16_t Size);
HAL_StatusTypeDef HAL_I2C_Master_Receive_IT(I2C_HandleTypeDef *hi2c, uint16_t DevAddress,
uint8_t *pData, uint16_t Size);

/* 主设备发送完成回调函数 */
void HAL_I2C_MasterTxCpltCallback(I2C_HandleTypeDef *hi2c);
/* 主设备接收完成回调函数 */
void HAL_I2C_MasterRxCpltCallback(I2C_HandleTypeDef *hi2c);
/* 出错回调函数 */
void HAL_I2C_ErrorCallback(I2C_HandleTypeDef *hi2c)
参数 说明
I2C_HandleTypeDef *hi2c 使用哪个 I2C 控制器
uint16_t DevAddress 设备地址，需要把 7 位地址左移 1 位
uint8_t *pData 数据 buffer
uint16_t Size 数据个数
返回值 HAL_OK：成功HAL_BUSY：总线忙
3.3.2 MEM 模式函数
c 复制代码
// MEM 模式函数
HAL_StatusTypeDef HAL_I2C_Mem_Write_IT(I2C_HandleTypeDef *hi2c, uint16_t DevAddress,
uint16_t MemAddress, uint16_t MemAddSize, uint8_t *pData, uint16_t Size);
HAL_StatusTypeDef HAL_I2C_Mem_Read_IT(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint16_t
MemAddress, uint16_t MemAddSize, uint8_t *pData, uint16_t Size);

/* MEM模式发送完成回调函数 */
void HAL_I2C_MemTxCpltCallback(I2C_HandleTypeDef *hi2c);
/* MEM模式接收完成回调函数 */
void HAL_I2C_MemRxCpltCallback(I2C_HandleTypeDef *hi2c);
/* 出错回调函数 */
void HAL_I2C_ErrorCallback(I2C_HandleTypeDef *hi2c)
参数 说明
I2C_HandleTypeDef *hi2c 使用哪个 I2C 控制器
uint16_t DevAddress 设备地址，需要把 7 位地址左移 1 位
uint16_t MemAddress 存储地址， 即 I2C 设备上的寄存器地址或存储地址
uint16_t MemAddSize 存储地址的大小，有 2 种取值： I2C_MEMADD_SIZE_8BIT：存储地址为 1 字节，就是 MemAddress 的低字节I2C_MEMADD_SIZE_16BIT：存储地址为 2 字节，先发送 MemAddress 的高字节，再发送低字节
uint8_t *pData 数据 buffer
uint16_t Size 数据个数
返回值 HAL_OK：成功HAL_BUSY：总线忙
3.3.3 DMA 模式
  • 将中断模式中的IT改为DMA 即可；

四、OLED 操作原理

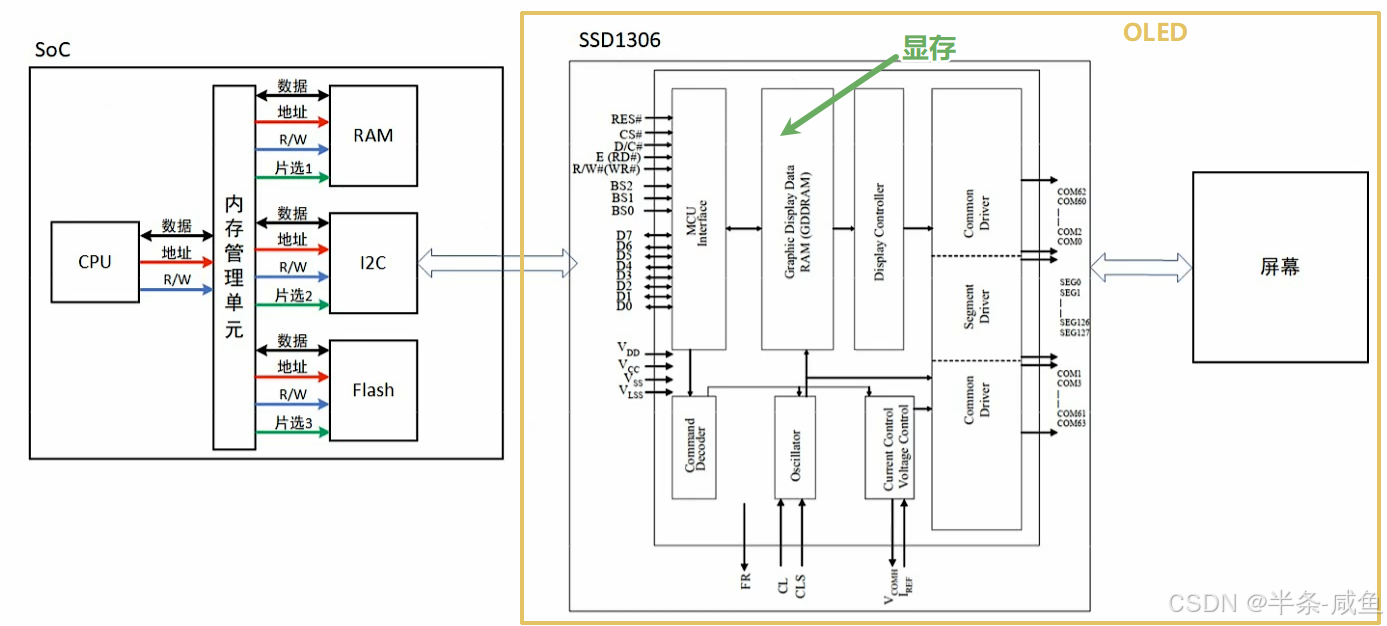

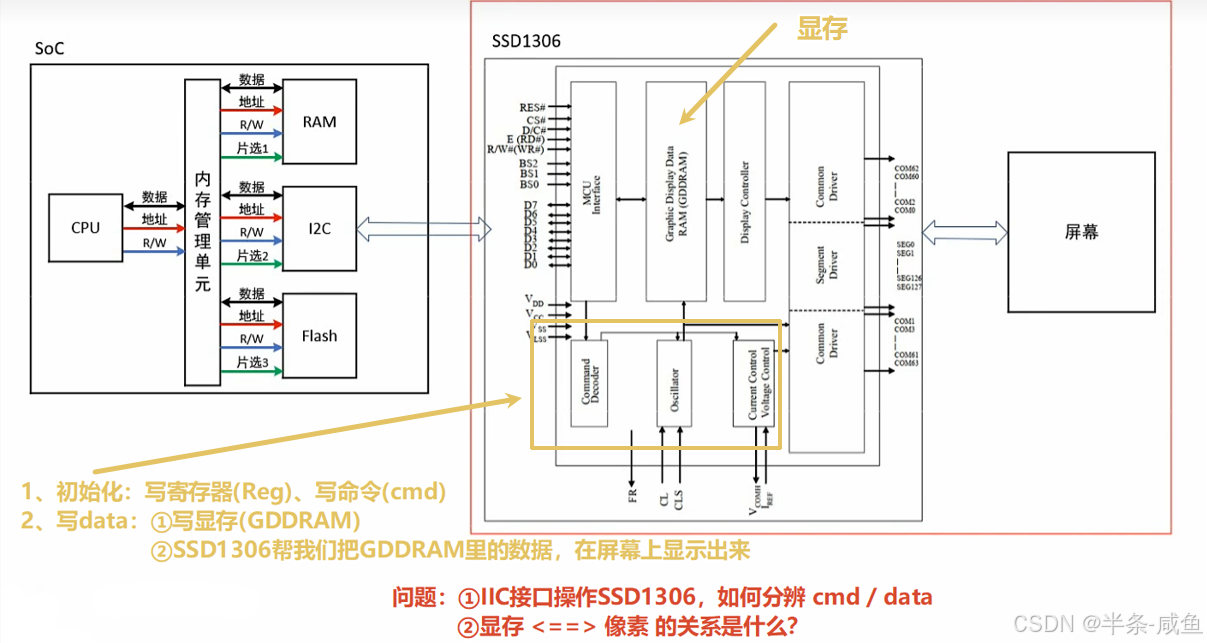

4.1 SOC控制OLED原理框架

SOC控制OLED原理框架

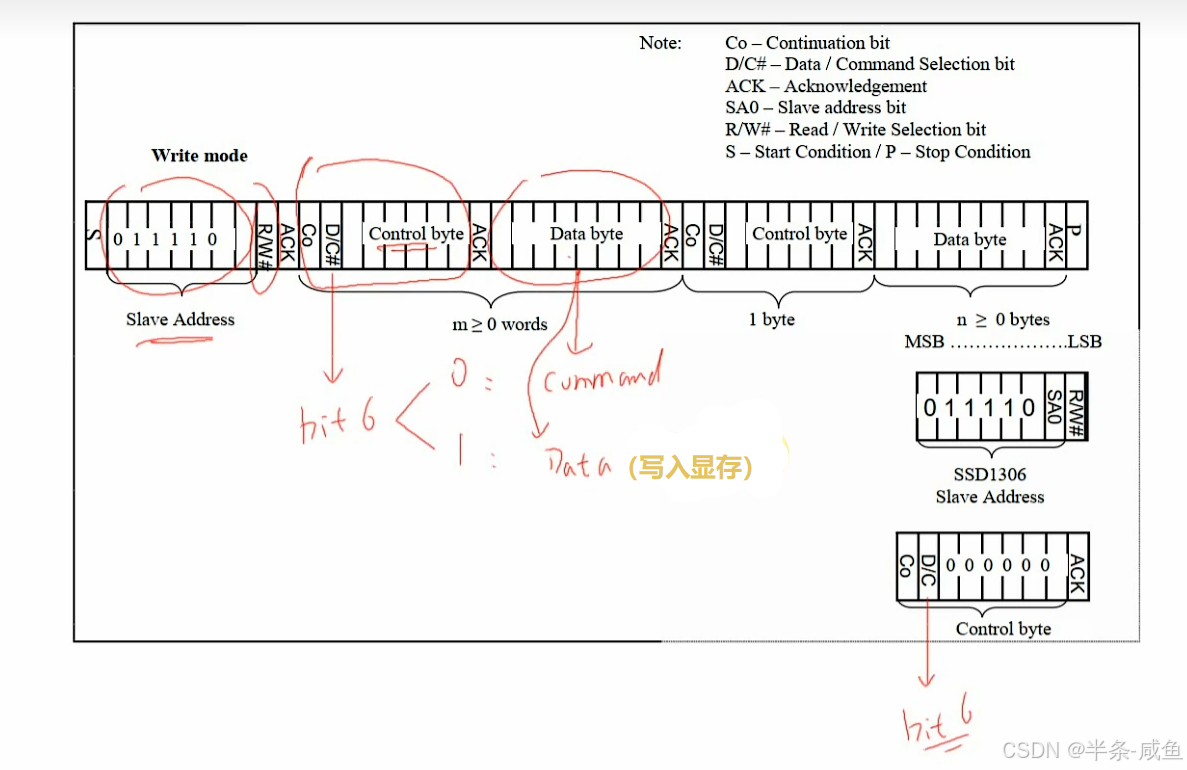

4.1.1 如何分辨 cmd /data？
分辨 cmd / data

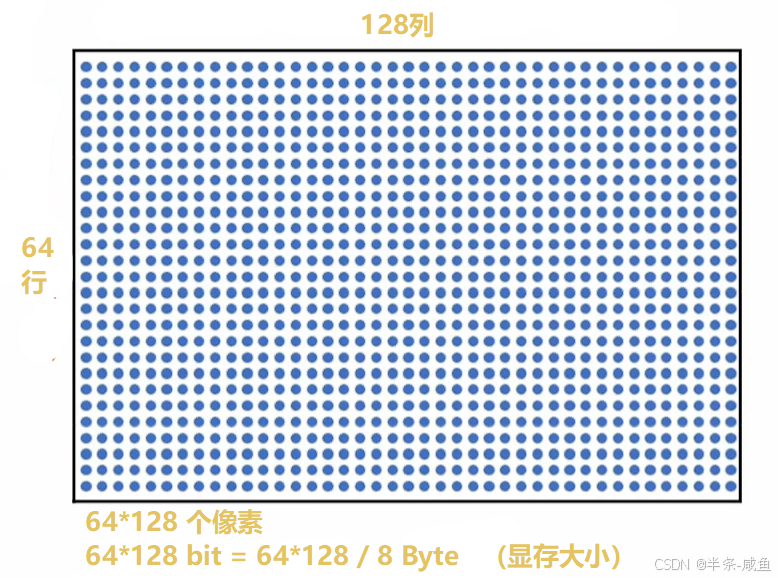

4.1.2 显存和像素的关系

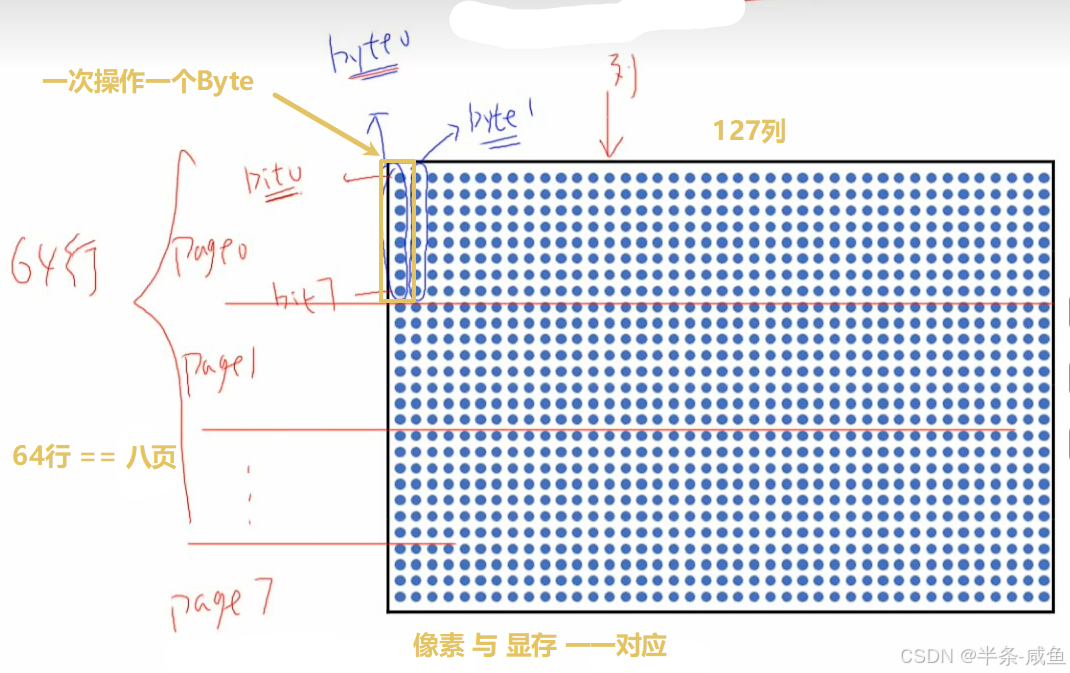

像素点_显存(GDDRAM)大小 显存和像素的关系

  • 写显存： ① 设置 Page n （n=0~7） ② 设置 列 m （m= 0~127） ③ 写入 1 byte 的数据

  • 一定要一个个设置吗？

4.2 自动设置行列 ==> 地址模式

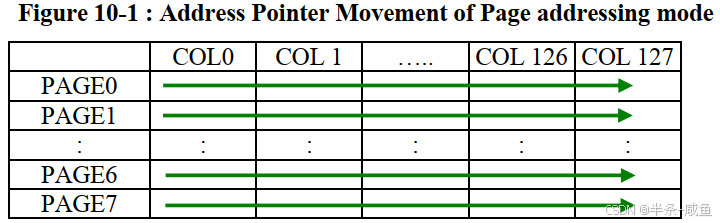

页地址模式

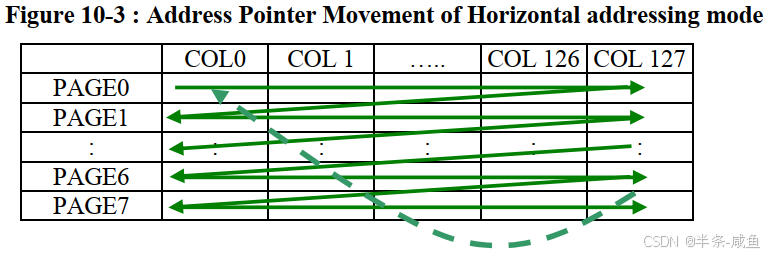

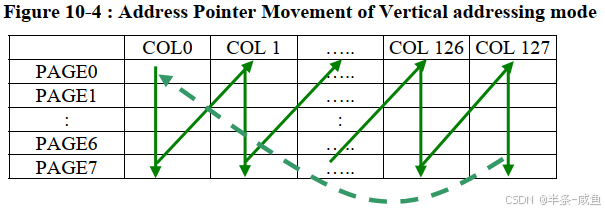

行地址 模式
列地址模式

五、在OLED上显示汉字

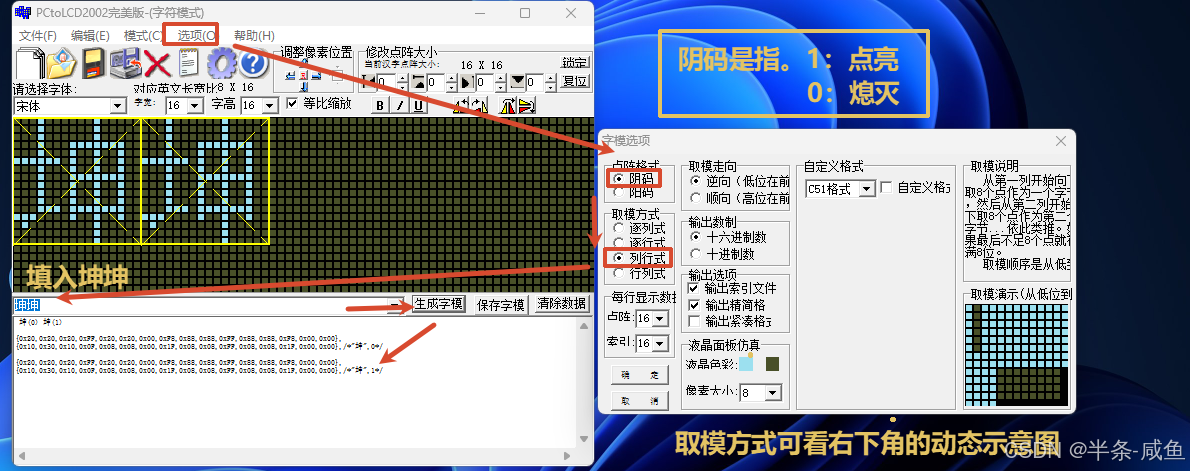

5.1 取模软件使用

C 复制代码
//软件地址
通过网盘分享的文件：PCtoLCD2002.zip
链接: https://pan.baidu.com/s/1eORhBJW78vXzYZH6XJcWew?pwd=wjyf 提取码: wjyf
取模软件_PCtoLCD2022完美版
c 复制代码
坤(0) 坤(1)  // 16*16 + 16*16

{0x20,0x20,0x20,0xFF,0x20,0x20,0x00,0xF8,0x88,0x88,0xFF,0x88,0x88,0xF8,0x00,0x00},
{0x10,0x30,0x10,0x0F,0x08,0x08,0x00,0x1F,0x08,0x08,0xFF,0x08,0x08,0x1F,0x00,0x00},/*"坤",0*/

{0x20,0x20,0x20,0xFF,0x20,0x20,0x00,0xF8,0x88,0x88,0xFF,0x88,0x88,0xF8,0x00,0x00},
{0x10,0x30,0x10,0x0F,0x08,0x08,0x00,0x1F,0x08,0x08,0xFF,0x08,0x08,0x1F,0x00,0x00},/*"坤",1*/

5.2 完整程序

c 复制代码
通过网盘分享的文件：i2c_chinese.7z
链接: https://pan.baidu.com/s/1hktCwfMTZ80wHkBal4235Q?pwd=ny43 提取码: ny43

5.3 部分程序

c 复制代码
void OLED_PrintChinese(uint8_t x, uint8_t y)
{
	extern uint8_t g_chinese_fonts[5][32];

	uint8_t page = y;
	uint8_t col  = x*8;

	if (y > 7 || x > 15)
			return;

	int i;
	for (i = 0; i < sizeof(g_chinese_fonts)/sizeof(g_chinese_fonts[0]); i++)
	{
		/* 设置位置: page,col */
    OLED_SetPosition(page, col);

		/* 发送16字节数据(汉字的上半部) */
    OLED_WriteNBytes((uint8_t*)&g_chinese_fonts[i][0], 16);

		/* 设置位置: page+1,col */
    OLED_SetPosition(page+1, col);

		/* 发送16字节数据(汉字的下半部) */
    OLED_WriteNBytes((uint8_t*)&g_chinese_fonts[i][16], 16);

		/* 更新下一个字符的位置:page不变,col+=16 */
		col += 16;
	}
}
c 复制代码
// chinese_font.c
#include <stdint.h>

/* 16*16, 32byte */
uint8_t g_chinese_fonts[2][32] = {
	{0x20,0x20,0x20,0xFF,0x20,0x20,0x00,0xF8,0x88,0x88,0xFF,0x88,0x88,0xF8,0x00,0x00,
   0x10,0x30,0x10,0x0F,0x08,0x08,0x00,0x1F,0x08,0x08,0xFF,0x08,0x08,0x1F,0x00,0x00},/*"坤",0*/

	{0x20,0x20,0x20,0xFF,0x20,0x20,0x00,0xF8,0x88,0x88,0xFF,0x88,0x88,0xF8,0x00,0x00,
	 0x10,0x30,0x10,0x0F,0x08,0x08,0x00,0x1F,0x08,0x08,0xFF,0x08,0x08,0x1F,0x00,0x00},/*"坤",1*/
};

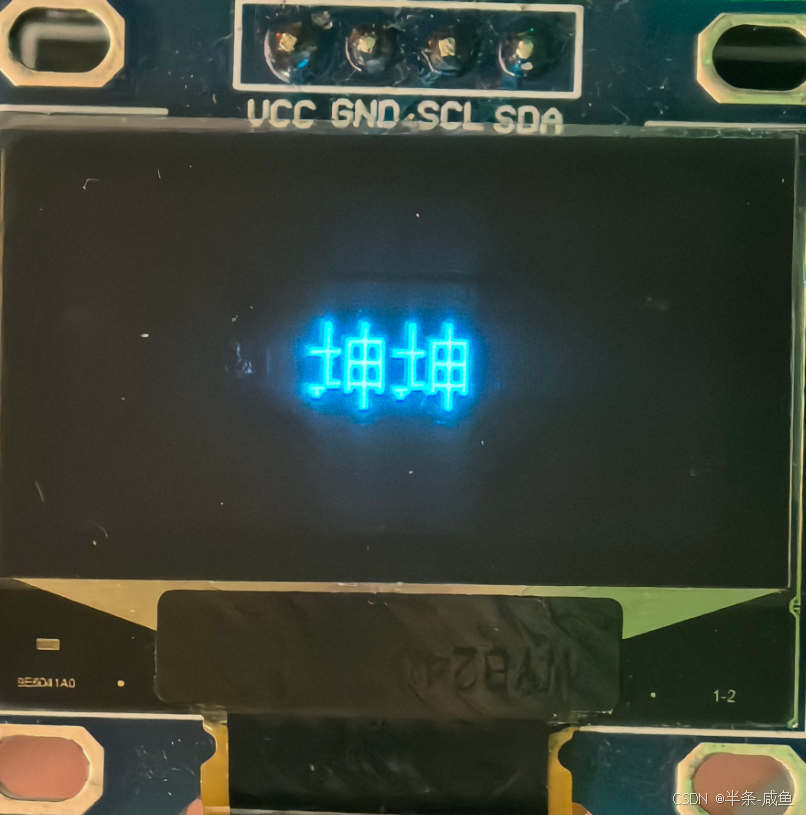

5.4 OLED显示 结果

显示结果

欢迎大家一起交流讨论！
