STM32 独立看门狗 IWDG 实战：系统跑飞，它来兜底复位

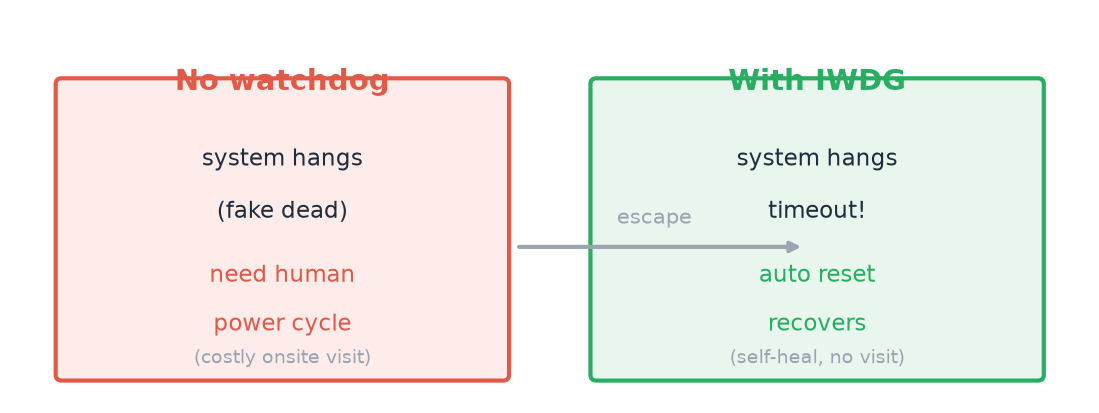

我早年做个现场采集节点，架在客户厂房顶上，靠 4G 回传数据。程序偶尔会跑飞------要么是某个指针越界进了死循环，要么是外设异常卡在某个奇怪的状态，反正现象就是：串口不回、LED 不闪、网也连不上。板子没死机，是"假死"，电源灯还亮着，就是啥都不干。现场在郊区，派人去一趟差旅几千块。后来我加了 IWDG，跑飞就自动复位，问题从"派个人去拔电"变成了"偶尔自己重启一下就好了"，客户群里再没人@我。

很多 STM32 项目把采样链路、低功耗、参数保存都搞定了，但有个前提------程序一直在正常跑。可现场电磁干扰、偶发指针错、看门狗没装，系统就可能假死。IWDG 就是最后一道兜底的网：你跑飞了没关系，我帮你重启。

一、看门狗到底是个啥

一句话：一个递减计数器，从重载值往下数，数到 0 就拉复位。你必须在它数到 0 之前"喂狗"（重装计数），证明"我还活着"。没喂 → 超时 → 芯片硬复位。

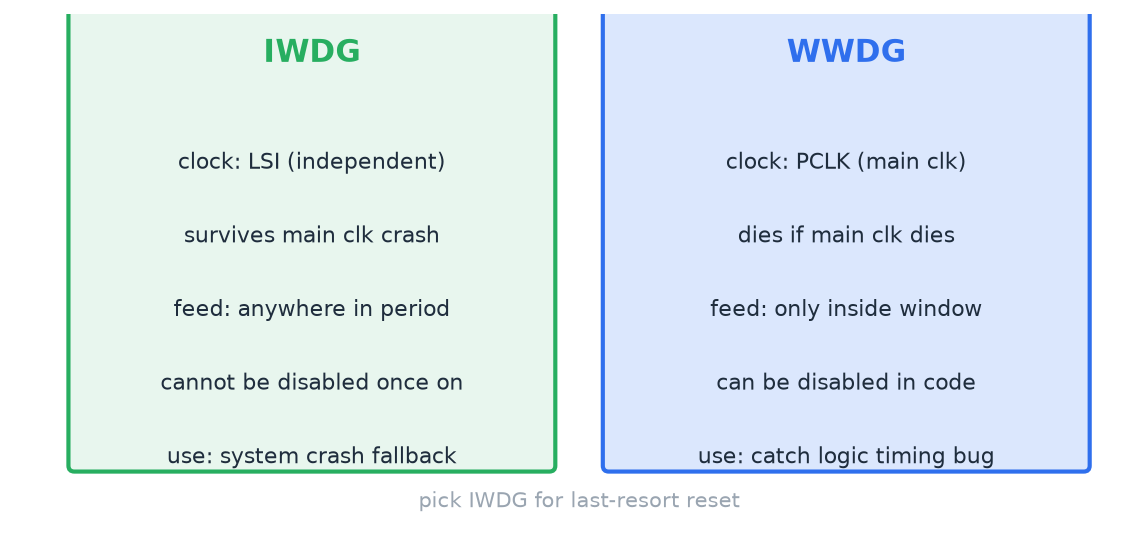

STM32 有两只狗，别搞混：

IWDG（独立看门狗） ：由独立的低速时钟 LSI （约 40kHz 内部 RC）驱动，跟主时钟 HSE/PLL 完全脱钩。主时钟挂了、PLL 崩了，它照样数。喂狗窗口是整个周期 （只要在超时前喂就行）。它的使命就是"系统都快散架了，我还能把你拽起来复位"。一旦启动，软件关不掉，只能靠复位清------这个关不掉恰恰是安全点：防止程序自己把狗关了躲复位。
WWDG（窗口看门狗） ：由 PCLK（主时钟分频）驱动，有喂狗窗口（太早喂、太晚喂都复位），能看"程序跑太快或太慢"的逻辑时序错误。但它依赖主时钟，主时钟没了它不工作。适合抓软件逻辑 bug，不适合当"系统垮了兜底"。

这篇专讲 IWDG------给现场节点装最后一道保险。你要的是"崩溃自动爬起来"，不是"逻辑时序卡点"，IWDG 正合适。

二、CubeMX 怎么配

1. IWDG 外设 → Activate IWDG 勾上

2. 设 Prescaler（分频）和 Counter Reload（重载值）

超时时间由这俩决定：

复制代码

T_out ≈ (Prescaler × Reload) / LSI_freq

LSI 标称 40kHz。比如 Prescaler=64、Reload=1000：

T_out ≈ 64 × 1000 / 40000 = 1.6 秒。

Reload 范围 0~4095，分频有 4/8/16/32/64/128/256 档。想看几秒，调这俩就行。

3. LSI 时钟

IWDG 依赖 LSI，CubeMX 在 RCC 里会自动把 LSI 打开，你不用手操。但知道它存在------后面讲 LSI 漂移的坑。

4. 调试冻结（关键，可选但强烈建议）

调试时看门狗会一直数，ST-Link 下断点一暂停 CPU，狗照样跑，一断点就复位，根本没法调。代码里加一句 __HAL_DBGMCU_FREEZE_IWDG()，调试暂停时冻结看门狗；或者调试阶段临时注释掉 MX_IWDG_Init()。发布时再打开。

三、最少的代码

使能在初始化里一次搞定，喂狗放在主循环"正常能跑到"的末尾。

c 复制代码

IWDG_HandleTypeDef hiwdg;

void MX_IWDG_Init(void) {
    hiwdg.Instance = IWDG;
    hiwdg.Init.Prescaler = IWDG_PRESCALER_64;  // 64 分频
    hiwdg.Init.Reload    = 1000;               // 重载值 1000
    // 超时 ≈ 64*1000/40000 = 1.6s (LSI=40kHz)
    HAL_IWDG_Init(&hiwdg);    // 一旦启动, 软件关不掉, 只能复位清
    __HAL_DBGMCU_FREEZE_IWDG(); // 调试暂停时冻结, 方便下断点
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_IWDG_Init();            // 看门狗启动

    while (1) {
        do_real_work();        // 真正干活(采样/上报/处理)
        HAL_IWDG_Refresh(&hiwdg);  // 正常跑到这里才喂, 证明整套系统还活着
    }
}

这段在干嘛：初始化把看门狗拉起来，之后主循环每转一圈，干完活就在末尾 HAL_IWDG_Refresh（往 KR 写 0xAAAA 重装计数器）。只要 do_real_work 能正常返回，狗就被喂到，系统稳住；哪天 do_real_work 卡死回不来，计数器数到 0，芯片硬复位，IWDG 完成兜底。

★ 关键认知：喂狗的位置 = "系统活着"的证词。你喂在哪儿，就证明"程序能跑到哪儿"。喂在末尾，证明整圈主循环都健康；喂在中间，证明只到一半。位置选错，狗就形同虚设。

四、真正会坑你的几个点

1. 在中断里喂狗，主循环假死狗不叫。 ★ 最高频也最隐蔽的坑。有人图省事在定时器中断里 HAL_IWDG_Refresh，结果主循环 while(1) 卡死、啥也不干，中断还在跑，狗照样被喂，系统假死一整天没人发现。喂狗只能放在主循环能正常轮转到的最后一步，主循环卡住就喂不到，狗才叫得出来。

2. 超时时间设太短，正常任务也被咬死。 你算着主循环 200ms 一圈，把狗设成 1 秒，觉得绰绰有余。结果某次 Flash 擦除（一页擦几十毫秒）叠加一次大批量 DMA，单次任务偶发跑 2 秒，狗 1 秒就复位，正常活儿也被打断。超时 = (分频×重载)/LSI，留足最大单次任务耗时的余量，别卡太紧。

3. LSI 精度差，温度电压一漂就误复位。 LSI 是内部 RC，标称 40kHz，实际可能 ±10%~±20%，还随温度电压漂。你按 40kHz 算 1.6 秒，低温下可能 1.3 秒就到点。超时窗口别算得太临界，留 30% 以上裕量，否则冬天户外偶发误复位，查半年查不出。

4. 调试下断点被狗复位，根本调不了。 不配 DBGMCU 冻结，ST-Link 一暂停 CPU，IWDG 还在数，断点没下完狗就咬了，程序反复复位，你连单步都进不去。调试阶段 __HAL_DBGMCU_FREEZE_IWDG() 或临时注释 MX_IWDG_Init，发布前恢复。

5. 忘了使能就以为有保护。 CubeMX 没勾 Activate、或代码里忘了调 HAL_IWDG_Init，你以为装了狗，其实压根没启动，跑飞照样不复位。初始化后读一下 IWDG->SR 或接个 LED 在使能后闪一下，确认它真启动了。

6. 主循环里死等阻塞，喂狗在后面够不着。 比如 while(!data_ready); 等一个永远不来的事件，或者等串口回应不设超时，卡在这，循环末尾的喂狗永远执行不到------这时候狗倒是会叫，但你本意不是卡在这被复位，是这段等待本身有 bug。所有等待加超时退出，别死等。

7. 把喂狗写进可能被跳过的分支。 有人把 HAL_IWDG_Refresh 放进某个 if 里，正常走这个分支才喂，异常走了另一条路就不喂。结果异常路径越走越偏，狗沉默。喂狗要在主循环主干、无条件执行的位置，不在条件分支里。

8. 裸写 KR 寄存器键顺序错。 不用 HAL 手操 IWDG 时，KR 的键有讲究：0x5555 解锁（才能改 PR/RLR）、0xAAAA 喂狗、0xCCCC 启动。顺序错、键写错，要么改不了参数，要么误触发启动。HAL 帮你封装好了，裸写时一定对着参考手册的键序来。

9. 低功耗 Stop 下狗还在跑，睡太久被从梦里咬醒。 ★ 低功耗场景的坑。你进 Stop 睡 2 秒（µA 级），IWDG 1.6 秒超时照常数，醒来前狗就把你复位了，等于没睡、还反复重启。Stop 节点要在每次唤醒主循环里 Refresh ，且 Stop 时长必须 小于看门狗超时；用 RTC 周期唤醒保证按时回来喂狗。别指望 Stop 里狗会停------IWDG 由 LSI 驱动，Stop 模式下 LSI 还在跑，狗一秒都不歇。

10. 用了狗却不查"为什么复位"。 复位后不读复位标志，分不清是上电、还是狗咬的、还是欠压。复位一上来读 RCC->CSR 里的 IWDGRSTF 位：置位说明是看门狗咬的，记下、上报、再去查是哪段卡死。否则每次都当普通上电，问题永远埋着，下次还咬。

五、完整例程骨架

把"使能、主循环末喂狗、复位后查标志"串起来；Stop 节点在唤醒路径里也补一脚喂狗。

c 复制代码

int main(void) {
    HAL_Init(); SystemClock_Config(); MX_GPIO_Init();
    MX_IWDG_Init();   // 看门狗启动

    // 复位后查: 是不是看门狗咬的?
    if (__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST)) {
        __HAL_RCC_CLEAR_RESET_FLAGS();
        log_event("reset by IWDG");   // 记下, 排查哪段卡死
    }

    while (1) {
        do_real_work();               // 干活
        HAL_IWDG_Refresh(&hiwdg);     // 主干无条件喂狗, 证明活着
        // 若是 Stop 节点: 进 Stop 前确认睡的时间 < 看门狗超时
        // enter_stop();  // 唤醒回来第一件事接着 Refresh
    }
}

看门狗的本质不是"让系统不崩"，是"崩了能自己爬起来"------它不治病，只防止病入膏肓还硬撑。给你的现场节点都装上，再把"复位后查标志"接上日志，绝大多数"假死"就从紧急工单变成了一条无人察觉的自愈记录。

适合：任何无人值守、现场部署、怕假死的节点（工业采集、户外传感器、网关）------给采集节点加最后一道保险。不适合：纯实时控制且不容许任何意外复位的场景（如某些安全关键回路，那种要靠双机热备而非看门狗）。铁律三条：喂狗只在主循环主干、绝不放中断（中断喂狗=假活不叫）；超时留足最大任务耗时+LSI 漂移裕量；Stop 场景睡眠时长必须小于看门狗超时、唤醒即喂；复位后必查 IWDGRSTF 标志记录原因。
