一、一个让嵌入式工程师集体沉默的问题
今年3月，一家新势力品牌在做信息安全架构评审时，CTO问了一个问题：
"我们的车机、T-Box、网关，各自需要配什么安全芯片？是每颗ECU都放一颗HSM，还是只有关健ECU才放？"
会议室沉默了30秒。
有人小声说："T-Box放HSM，车机用TrustZone，网关用SBU..."
有人反驳："SBU不是安全芯片，是HSM的一种..."
还有人说："成本允许的话，每颗ECU都放独立SE..."
这个场景在几乎每家做EE架构的主机厂都发生过。核心原因很简单：汽车安全芯片的选型体系，在行业内还没有形成统一认知。

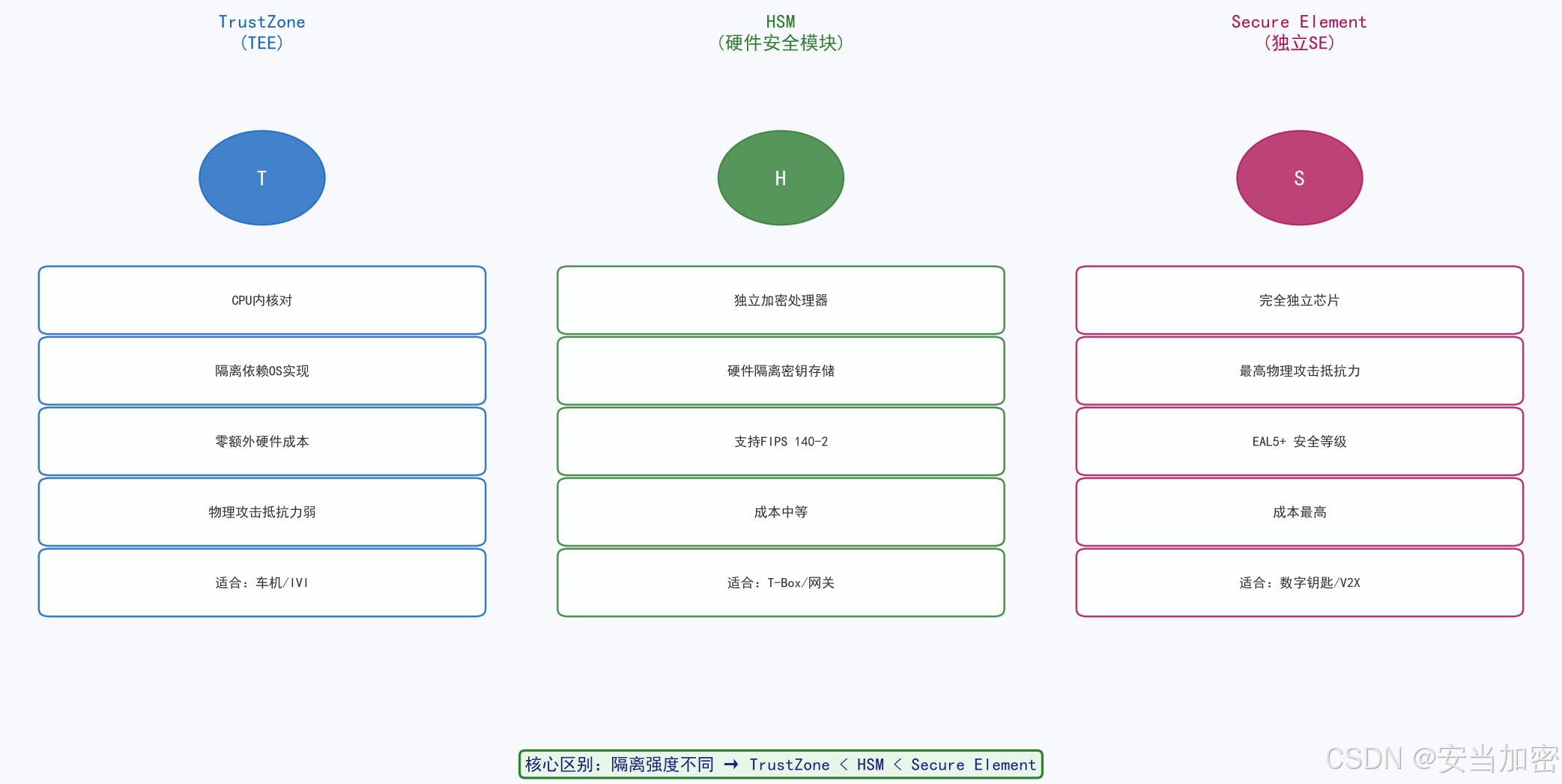

二、三种安全芯片，先搞清楚区别
汽车领域常用的"安全芯片"实际指三类不同的技术路线，不要混为一谈：
2.1 TrustZone（TEE --- Trusted Execution Environment）
本质：CPU的一个安全扩展，把CPU的执行状态分为"安全世界"和"正常世界"。
- 运行在应用处理器（AP，如高通SA8155、AMD V1）上
- 安全世界（TEE）和正常世界（Rich OS，如Android）隔离
- 不需要额外芯片，是IP核级别的安全能力
- 典型应用：车机系统里存放密钥、做指纹/人脸识别、DRM保护
优点 ：零额外硬件成本，性能好（直接跑在AP上）
缺点：隔离强度取决于TEE操作系统实现，不是独立硬件，物理攻击抵抗力弱
2.2 HSM（Hardware Security Module）
本质：独立的安全计算模块，拥有自己的处理器、存储和加密引擎。
在汽车领域，HSM特指符合EVITA HSM规范的安全模块，分三个等级：
| 等级 | 典型实现 | 安全强度 | 成本 | 适用场景 |
|---|---|---|---|---|
| Light HSM | 集成在ECU MCU内核里 | 中 | 低 | 车身控制ECU（车窗、雨刮） |
| Medium HSM | 独立加密协处理器 | 高 | 中 | 动力域ECU（BMS、MCU） |
| Full HSM | 独立安全芯片 + 防篡改 | 极高 | 高 | 网关、T-Box、V2X ECU |
优点 ：硬件隔离强度高，支持FIPS 140-2认证
缺点：增加BOM成本，Full HSM每颗约$5-20
2.3 Secure Element（SE）
本质：独立的防篡改安全芯片，有自己的操作系统（通常是Java Card）。
- 物理上完全独立，通过SPI/I2C/ISO7816与主机通信
- 安全等级最高（EAL 5+，部分达到EAL 6+）
- 典型应用：UICC（SIM卡）、eSE（嵌入式SE）、支付场景
在汽车中，SE主要用于：
- 数字钥匙：车端SE存储数字钥匙根密钥，与手机/可穿戴设备做安全认证
- V2X证书：部分OEM选择把V2X私钥放在独立SE里，防止HSM被攻破后私钥泄露
优点 ：安全等级最高，物理攻击抵抗力极强
缺点：成本最高，接口带宽有限，不适合大数据量加密

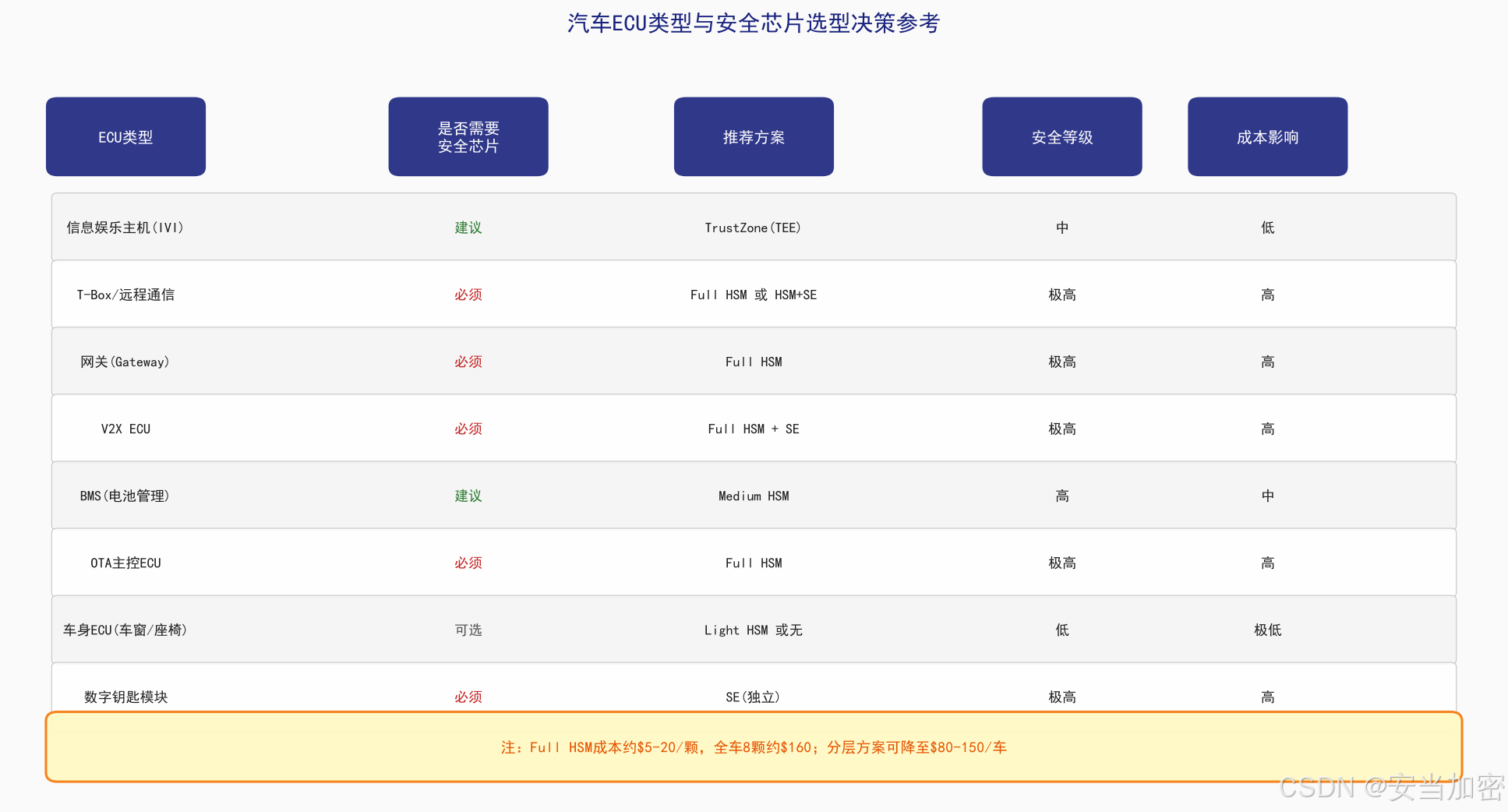

三、一张表决定你的ECU该用什么
这是一张在实际架构评审中用的决策表（简化版）：
| ECU类型 | 是否需要安全芯片 | 推荐方案 | 理由 |
|---|---|---|---|
| 信息娱乐主机（IVI） | 建议 | TrustZone（TEE） | 密钥量大但安全等级要求中等 |
| T-Box / 远程通信单元 | 必须 | Full HSM 或 HSM + SE | 对外通信关口，私钥保护强度要求高 |
| 网关（Gateway） | 必须 | Full HSM | 内部网络关口，签名验证密集 |
| V2X ECU | 必须 | Full HSM + SE | 证书和私钥需最高等级保护 |
| BMS（电池管理） | 建议 | Medium HSM | 涉及充电安全，需中等保护 |
| OTA主控ECU | 必须 | Full HSM | 固件签名验证的关键节点 |
| 车身ECU（车窗/座椅） | 可选 | Light HSM 或无 | 攻击面小，风险低 |
| 数字钥匙模块 | 必须 | SE（独立） | 认证密钥需最高等级保护 |
四、三个踩坑经验
坑1： TrustZone ≠ 独立安全芯片
很多厂商在方案设计阶段写"TrustZone提供硬件级安全"，然后在安全审计时被开了一个Major不符合项。
原因：TrustZone是TEE，依赖主CPU实现，不是独立的硬件安全模块。对于需要满足ISO 21434 安全目标 ASIL C/D 的功能，TrustZone单独使用通常不被接受。
正确做法：TrustZone可以用（成本低），但必须有额外的HSM或SE做密钥存储，TrustZone只做运算，不存储根密钥。
坑2：HSM的"全功能"和"加密引擎"是两回事
市面上有很多MCU标称"内置HSM"------实际上只是内置了一个AES/SM4硬件加密引擎，并没有完整的HSM架构（独立密钥存储、真随机数生成器、侧信道防护）。
EVITA规范定义的HSM，必须包含：
- 独立的密钥存储区（不能被主CPU直接读取）
- 真随机数生成器（TRNG）
- 侧信道攻击防护（时序攻击、功耗分析防护）
- 安全生命周期管理（RMA、销毁、暂停）
买芯片时一定要核对是否通过EVITA HSM合规认证，而不是只看参数表里的"支持硬件加密"。
坑3：SE的带宽瓶颈
SE通过SPI通信，典型速率是10-20 Mbps。如果你打算让SE做所有通信数据的实时加解密，带宽会成为瓶颈。
正确做法 ：SE只做密钥存储和数字签名，大量的数据加密交给HSM或TrustZone做（用SE里存储的密钥）。
五、成本与安全的平衡建议
全车100+ ECU，如果每颗都配Full HSM，BOM成本增加约$1000-2000/车------这显然不现实。

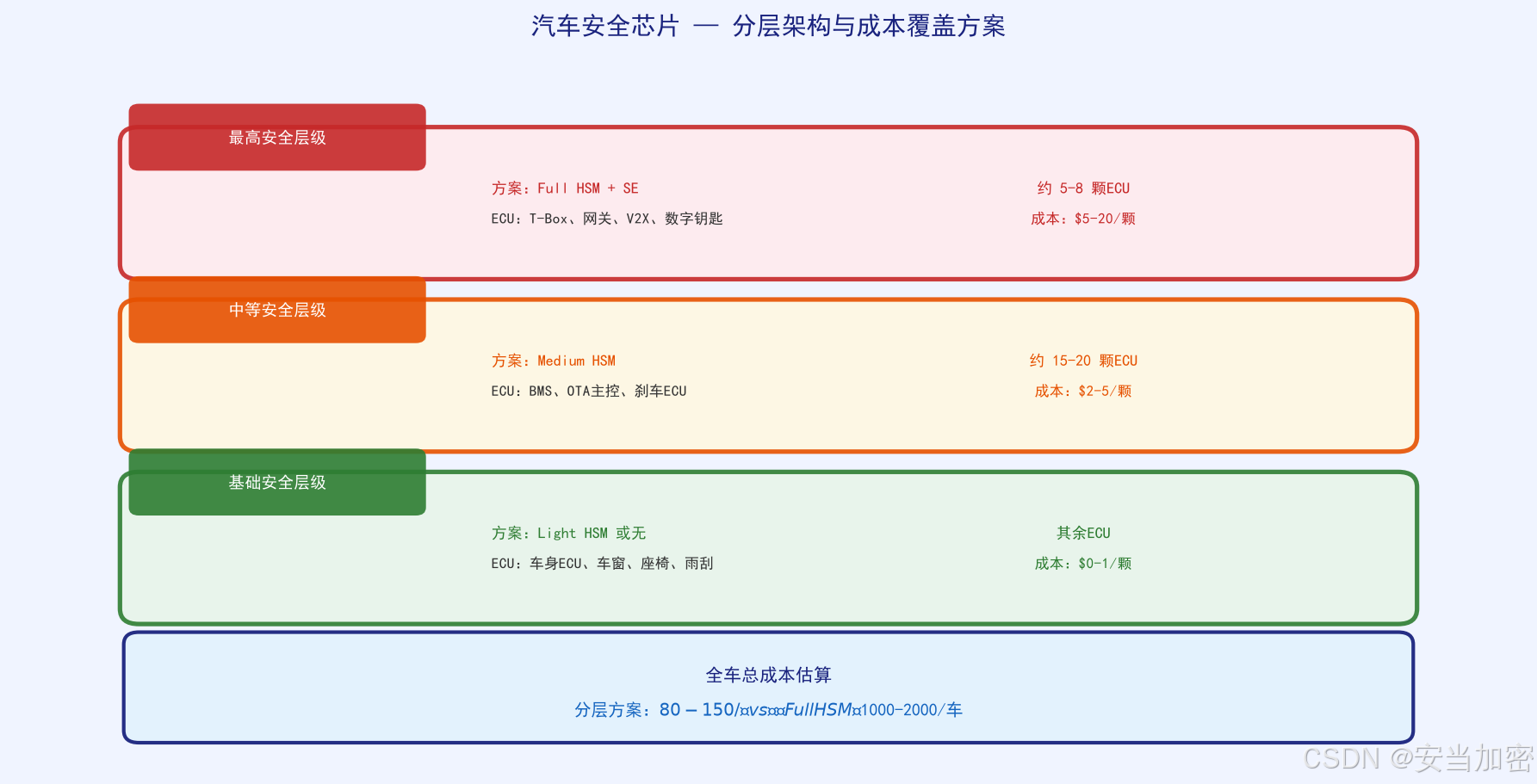

推荐的分层安全架构 ：
[ 最高安全层级 ] → Full HSM + SE（T-Box、网关、V2X、数字钥匙）
↓ 约 5-8 颗ECU
[ 中等安全层级 ] → Medium HSM（BMS、OTA主控、刹车ECU）
↓ 约 15-20 颗ECU
[ 基础安全层级 ] → Light HSM 或无（车身ECU、座椅ECU）
↓ 其余ECU这种分层方案，BOM成本增加约$80-150/车，在大多数主机厂的接受范围内。
在密钥管理层面，跨三个层级统一编排密钥生命周期同样关键------可基于支持国密算法的KMS（如安当KMS）打通从SE/HSM到业务应用的密钥派生与分发链路，避免每层各自为政引入的管理盲区。
六、总结
TrustZone、HSM、SE不是"谁替代谁"的关系，而是不同安全层级的互补方案。
选型的核心原则只有一条：根密钥永远不离开安全芯片。TrustZone可以用来做运算，但根密钥必须放在HSM或SE里。
你们公司在做EE架构时，安全芯片是怎么选的？有没有遇到过"标称HSM但实际只是加密引擎"的坑？
下篇展开讲：国密SM2/SM4在OTA固件加密传输中的工程实践，以及HSM的国密认证要求。
