Horizon UI 系列第五篇：用一个 WebGL 场景把整个部署放到同一张 3D 地图里，把各个 Layer 的服务渲染成立方体，并同时展示实时流量、告警和调用关系。
By 吴晟 | Monday, June 22, 2026
译自英文原文：Meet Horizon UI · 5/17: The 3D Infrastructure Map。
这是 Meet Horizon UI 系列的第五篇。第三篇画的是服务 之间 的地图，第四篇画的是单个服务 内部 的地图。这一篇把视角拉到最远：用一个 WebGL 视图一次看完整个部署。每个 SkyWalking Layer 的服务都会渲染成立方体，堆叠到 3D 空间里，并显示实时流量、告警和它们之间的调用关系。它补上了按 Layer 仪表盘之外的全局视角：退后一步，看整个系统。
而且它不是静态截图。所以这里直接放出来：下面就是运行在 demo 数据上的真实地图。拖动旋转，滚轮缩放，点击立方体：
Open the 3D map一张 3D 图查看完整部署
3D 地图是 /3d/map 里的独立全屏页面，从顶栏里的 3D Infra 入口打开。它刻意拿掉控制台其余部分：没有侧边栏，没有顶栏，没有全局时间选择器。整个浏览器视口都交给场景。SkyWalking 标识放在左下角，右上角的 × 返回 Horizon。里面所有数据都来自 Horizon 其他页面访问的同一个 OAP：服务清单、每个 Layer 的拓扑、每个服务的流量，以及活跃告警。

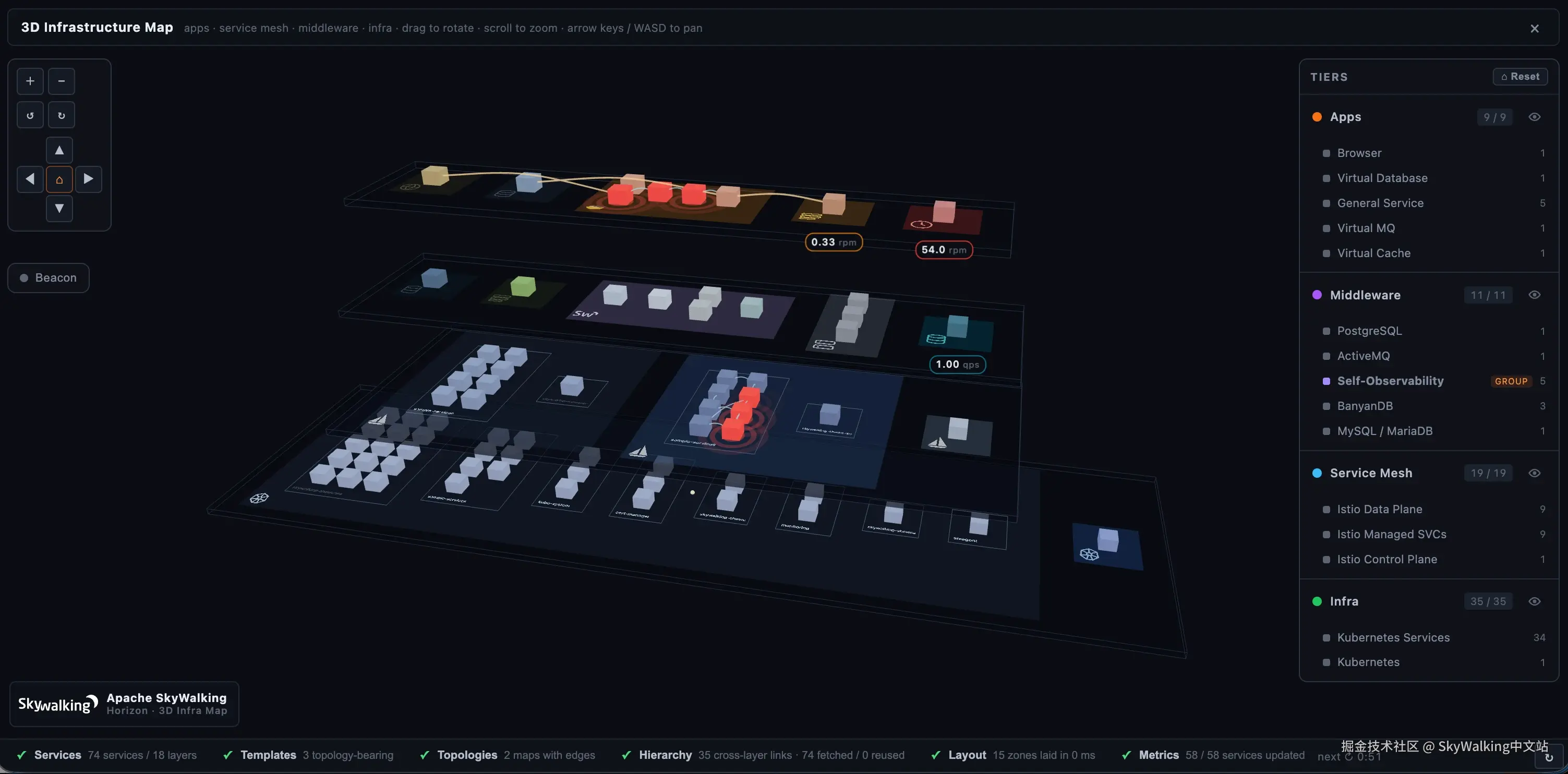

图 1：一张 3D 图看完整部署：服务是立方体，Layer 是带颜色的 zone，角色按 tier 堆叠。
用 tier 组织系统层次
Tier 是一层横向平面，用来把系统中职责相近的 Layer 放在一起。Tier 从上到下的阅读顺序，就是请求流动的大致方向：从用户直接访问的应用，一路到底层平台。Horizon 内置四个 tier：
- Apps （顶部）：应用界面和应用视角看到的依赖，包括 General agent services、Browser/RUM、mobile，以及
Virtual*targets（database、cache、MQ、gateway、GenAI）。 - Middleware：数据和消息服务、网关，以及自观测组件，包括 MySQL、PostgreSQL、Redis、Kafka、RocketMQ、APISIX、Nginx、SkyWalking SO11Y components 和云托管数据服务。
- Service Mesh：承载应用流量的 mesh，包括 Istio control/data plane、Cilium、Envoy AI Gateway。
- Infra（底部）：其余内容运行在其上的平台，包括 Kubernetes、hosts、VMs。
OAP 上报的每个 Layer 都会归入一个 tier。Horizon 还没分类的新 Layer，比如 OAP 新增的 Layer，会归入 failover tier（默认 Middleware）并带 "unclassified" 标记。这样它会出现，运维人员也可以重新分配，而不是静默从地图上消失。右侧面板对应整个堆栈：点击 tier 行可以把镜头移到对应位置，用眼睛开关一次显示或隐藏整个 tier（或单个 Layer），并查看当前可见服务数量。
地图元素：立方体、zone 和流量
每个服务对应一个 立方体 。立方体会在 tier 上按所属 Layer 聚成一个 zone ：半透明矩形使用该 Layer 的品牌色，并盖上项目 logo（Istio 的帆、Kubernetes 舵轮、数据库圆柱、队列图标），所以从任何视角都能辨认出 zone。带拓扑的 Layer（General、Service Mesh、Kubernetes Service、Cilium）会按 调用依赖 摆放立方体：上游 caller 在一侧，下游服务在另一侧，对应 2D 服务地图的 3D 版本。没有拓扑的 Layer 则把立方体排成整齐网格。
立方体下方的小 traffic 标签显示该服务的实时主吞吐：应用和 mesh 服务是 requests per minute，数据服务是 queries 或 operations per second，并保留各自单位。只有镜头足够近、文字可辨认时标签才出现；缩远后会淡出，保持场景干净；选中的立方体总会显示它的数字。
用 Beacon mode 突出告警服务
当一个服务有 当前正在触发的告警 时（Horizon 轮询最近 20 分钟，并只统计 service 作用域下仍在触发的告警），它的立方体会 红色脉冲。这就是一个信标，即使隔着整个场景也能看到，而告警列表会独立刷新。
在繁忙地图里，几百个立方体中的一个红点仍然可能难找，所以有 Beacon mode 。从工具栏打开后，所有 健康 立方体都会变成深色 wireframe，只留下正在告警的服务发光。部署结构仍然清楚，但真正出问题的服务才有颜色。这个模式可以把鸟瞰图快速切成 incident triage 视图。

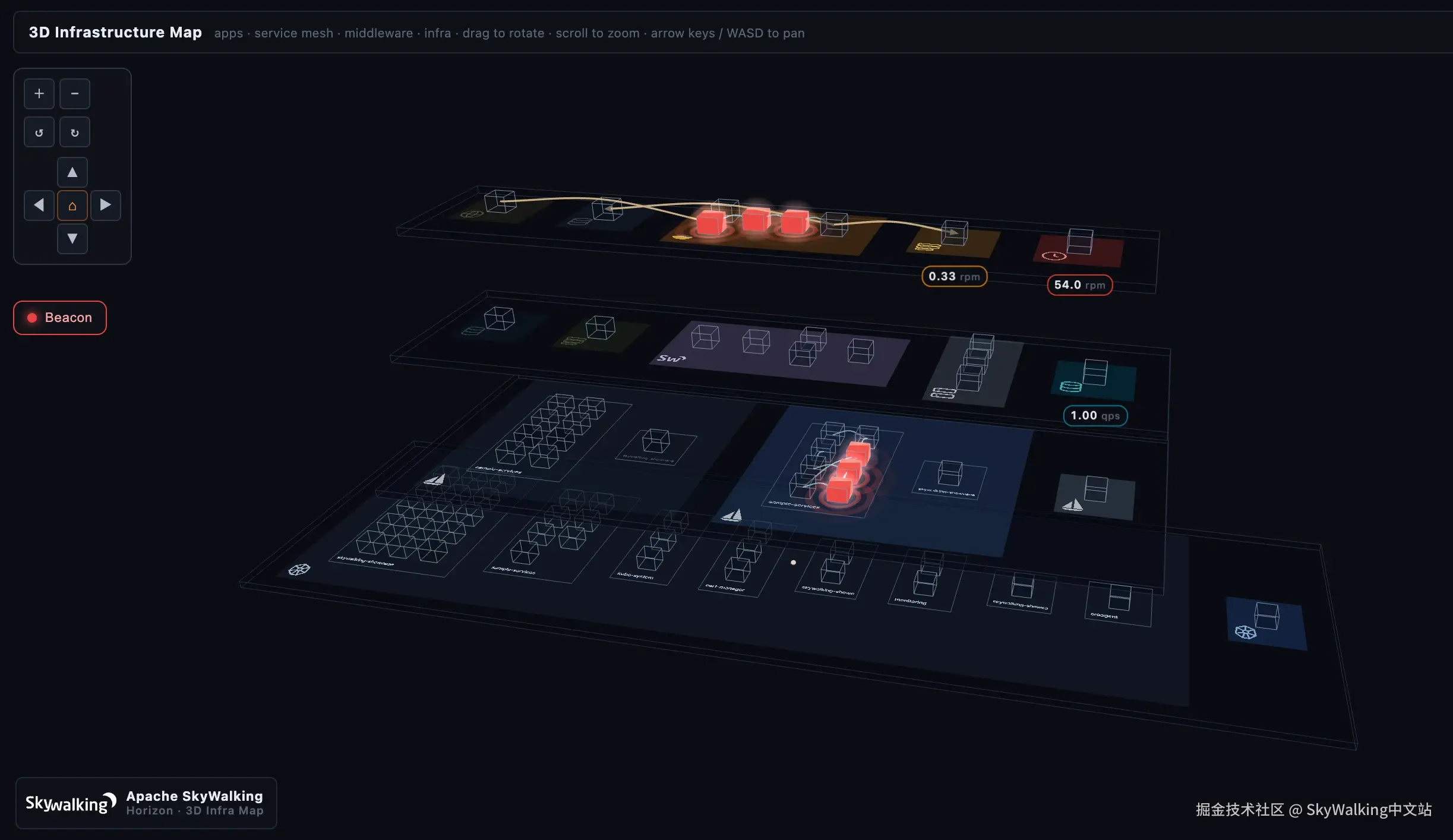

图 2：Beacon mode 会把健康对象变暗成幽影，所以你只会看到正在触发的服务。
线表示调用和层级关系
地图不只画节点，也画调用图：
- In-layer calls：同一个 Layer 内两个服务之间的浅青色管线，并带沿线运动的数据包动画。这是每个 Layer 自己的内部调用图，始终开启。
- Cross-layer calls：同一个 tier 上不同 Layer 服务之间的柔和琥珀色箭头，比如 Browser app 调用 Frontend、Frontend 调用 Virtual Database，方向从 caller 指向 callee。
- Hierarchy links ：这是让 3D 布局真正发挥价值的一类线。选中一个立方体后，粗灰色管线会连接 同一个逻辑服务在不同 tier 上的不同形态 ：agent 看到的服务、mesh 看到的服务、Kubernetes service 看到的服务。它们表示 身份 ，不是流量，所以默认隐藏；选中立方体后只显示与它相关的对象，并沿着 tier 一层层爬上去。这就是第三篇里的 Smartscape，只是放到了更适合表达层级关系的 3D 视角里。

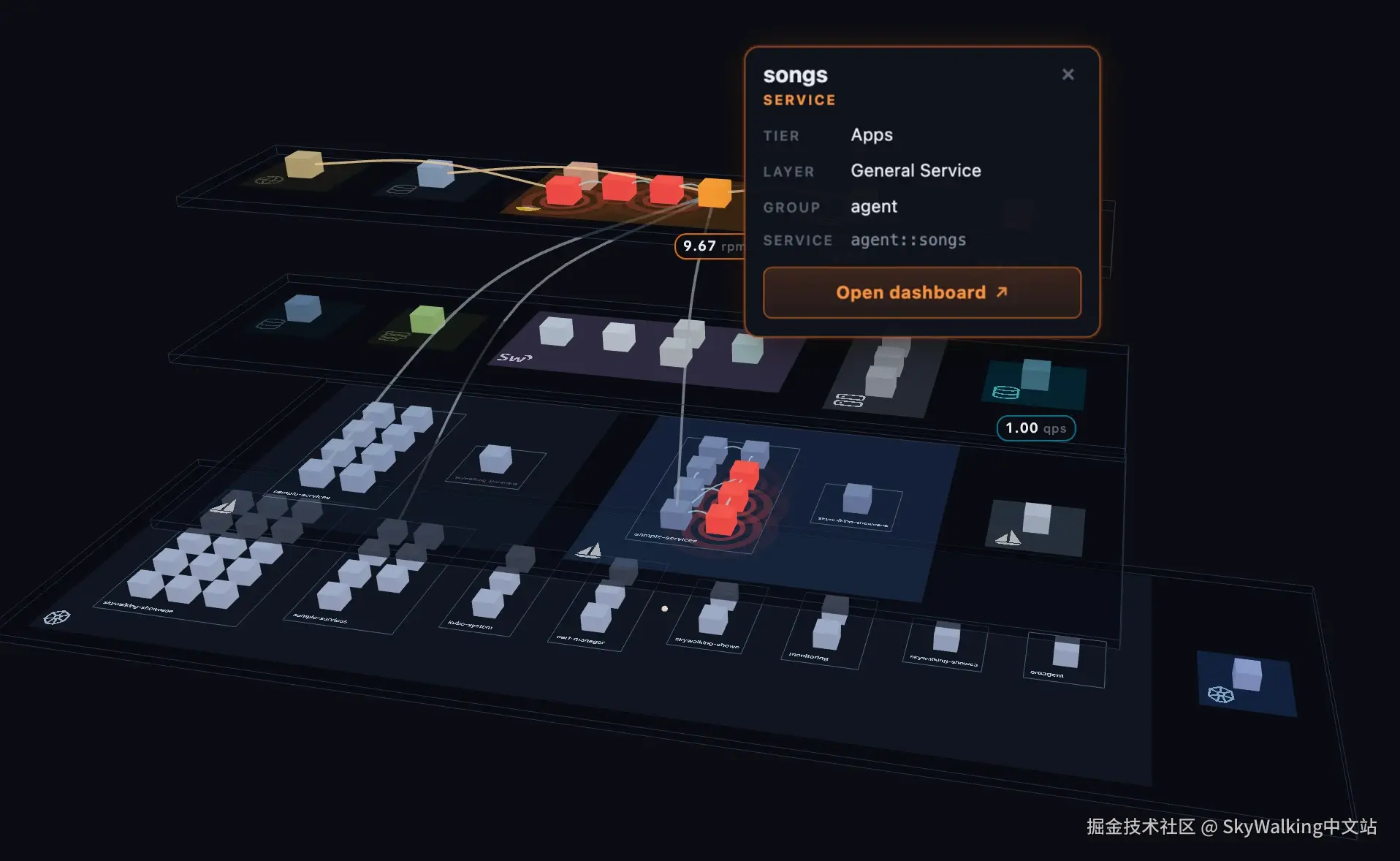

图 3：选中立方体后，身份链接沿 tier 爬升：agent、mesh 和 Kubernetes 各自看到的同一个服务。
视角移动与选择
拖动旋转，滚轮缩放，方向键 或 WASD 平移视角（按住 Shift 步长更大）；左上角工具栏也为触控板提供同样动作的按钮。有一条刻意设计的规则值得知道：3D 场景里的点击永远不会移动视角 ，只负责选择。点击一个立方体，它会高亮，旁边出现详情卡片（服务名称、tier、Layer，以及会在新标签页打开该服务 Layer 仪表盘的 Open dashboard 按钮），它的 hierarchy links 也会亮起。移动视角的交互入口是 侧边面板 和 工具栏；点击 Layer 行，镜头会滑到它的 zone。把"选择"和"移动视角"分开，点击小立方体才会可靠，不会刚点中它就让它从光标下滑走。
地图如何分阶段加载

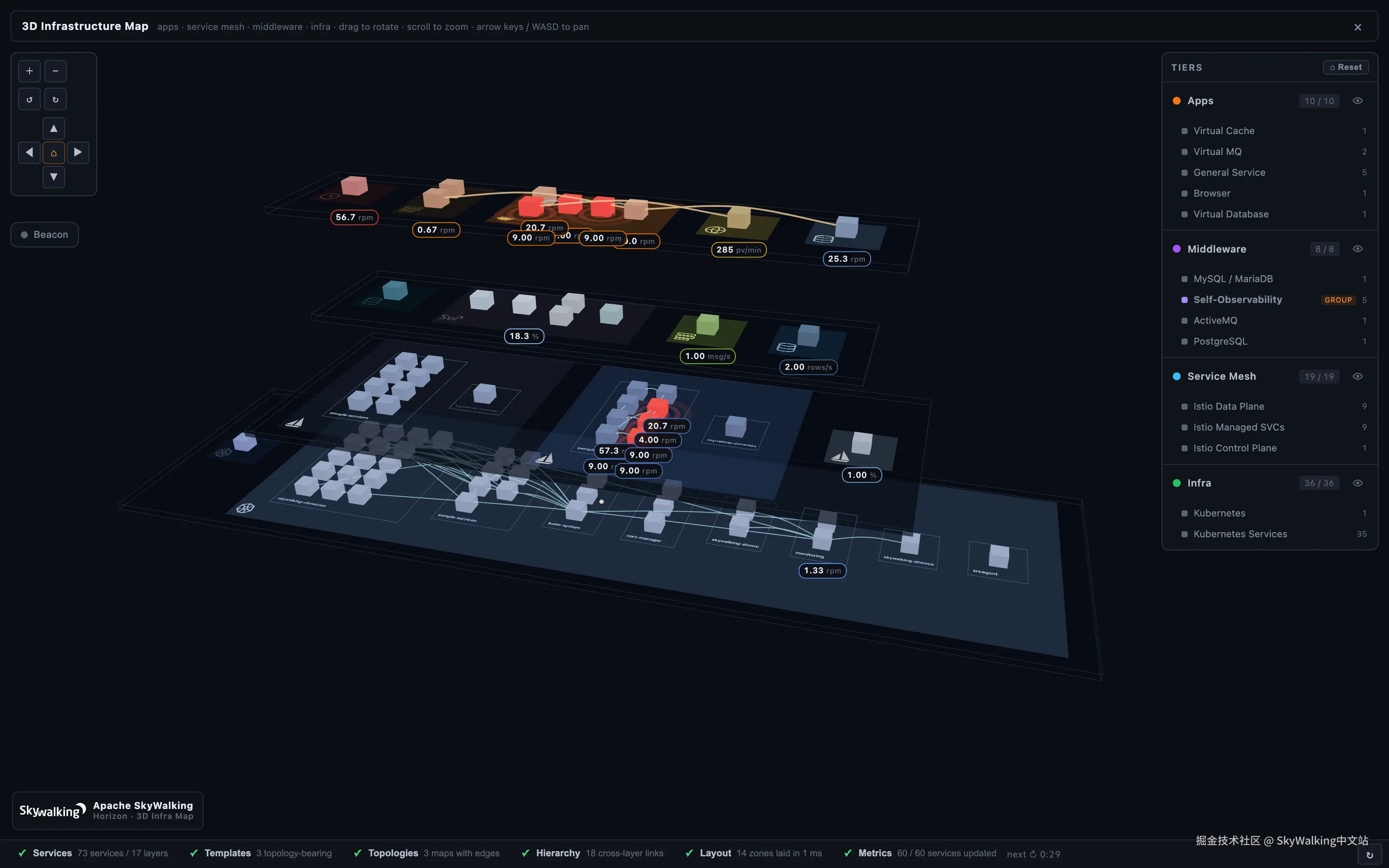

整个部署的数据太大，不适合一次请求拉完，所以地图分阶段加载，底部细长的 timeline strip 会实时展示进度：Services （服务清单和所属 Layer）→ Templates （哪些 Layer 带拓扑）→ Topologies （每个有拓扑 Layer 的调用图）→ Hierarchy （跨 tier 身份链接）→ Layout （摆放立方体）→ Metrics（按批次获取每个服务的流量，让立方体逐步亮起来）。点击任意阶段可以打开抽屉查看详情，也可以点击 Refresh 重新跑完整流程。
两个设计降低了刷新成本。Hierarchy 阶段是增量的：只有上次之后新增的服务需要探测，其余从缓存复用，所以稳定部署在这一步没有额外代价。场景还会按每个 Layer 的结构 hash 重新生成 key；结构没变时刷新会保留你的视角位置，只有服务清单或边真的变化时才重建布局。底层使用 Three.js 加一层很薄的 Vue 封装，同类立方体共享 geometry 和 material。正是这些细节，让几百个服务也能在浏览器标签页里平滑渲染。
地图结构来自配置
上面这些不是一张写死的 "3D 页面"。地图展示什么，由管理员在 /admin/3d-map 的 结构化表单编辑器 里编辑：tier、Layer、颜色和指标都通过表单控制，而不是直接写 JSON。你可以在里面：
- 用一个全局正则过滤 Layer：匹配排除的内容会完全从地图上消失。
- 安排 tier：重命名、从上到下重排，并把每个 Layer 固定到某个 tier 上，同时指定 failover tier，避免内容静默丢失。
- 对 Layer 分组：把多个相关 Layer，比如 SkyWalking 自观测组件，聚成一个带标签的 block，每个成员仍然保留自己的颜色。
- 为每个 Layer 配色并选择流量指标：配置 MQE 表达式、label 和单位；默认值会从该 Layer 的仪表盘模板里初始化，所以大多数 Layer 一开始就能显示合理数字。
Horizon 自带一份默认配置，所以地图开箱就有用。你的修改会以本地 draft 保存，直到点击 Check diff & push 发布到 OAP。它使用和仪表盘相同的 draft → preview → publish 模型，也支持同样的 Export/Import，用于备份或在部署之间迁移配置。地图本身是只读 observe 界面，可以直接运行在当前 OAP 上；发布用于控制地图形态的配置，则属于后续文章会完整介绍的配置化定制。

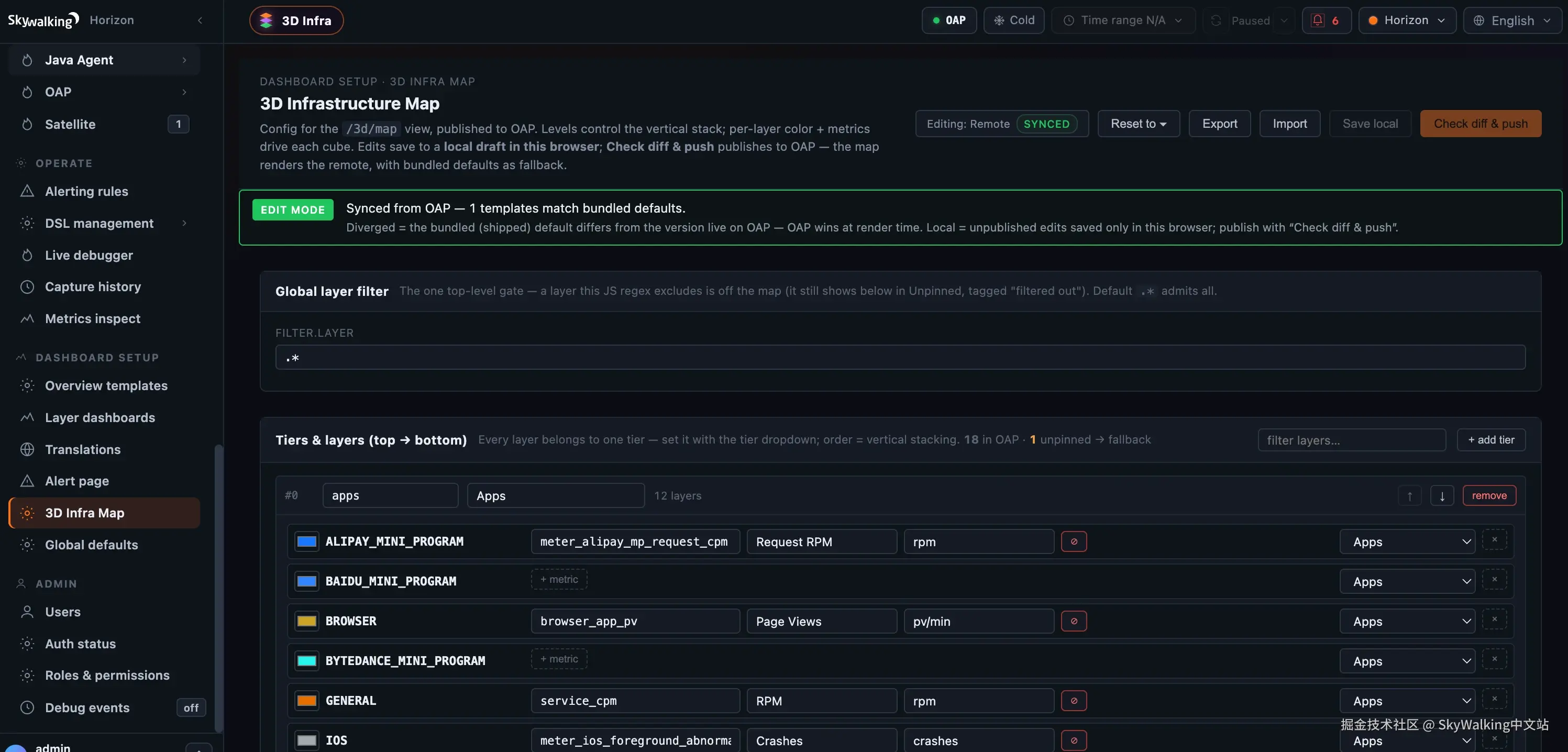

图 4：地图是配置，不是代码。tier、颜色和每个 Layer 的流量指标都以表单方式编辑，然后发布到 OAP。
后续阅读
3D 地图是全局入口；2D 的按 Layer 页面仍然是最完整的服务地图。查看它只需要读权限（infra-3d:read，内置 viewer 角色及以上持有）；调整它需要和仪表盘相同的写权限。字段参考，包括 tier、配置结构和加载阶段，可以看 3D Infrastructure Map 文档。
下一篇回到单个请求：Trace Explorer 会用分布图、瀑布图和调用树帮你定位慢调用。
