Rust图像处理第9节-Sobel 边缘检测：第一个真正用卷积的算法

🦀 Rust + WASM 实战系列 第 9 篇 阅读时间：约 10 分钟 | 实战可运行

📌 写在前面

前 8 篇我们做的"模糊"、"马赛克"、"暗角"，没有真正用到卷积------只是"邻域里算个平均/中值"。

从这一篇开始，进入图像处理的"硬核区" ------卷积。

Sobel 边缘检测是最经典的卷积算法：

• 用 2 个 3×3 矩阵（卷积核）
• 检测图片中颜色剧烈变化的地方
• 输出黑白边缘图（建筑线稿、卡通描边都用这）

---

🚀 TL;DR

原图：                Sobel 边缘：
┌──────────┐         ┌──────────┐
│  ████    │         │    ▓▓    │
│  █  █    │   →     │   ▓  ▓   │  白色 = 边缘
│  ████    │         │  ▓▓▓▓▓▓  │  黑色 = 背景
└──────────┘         └──────────┘

2 个核 （这是全部魔法）：

核	作用
Gx	检测水平方向边缘
Gy	检测垂直方向边缘

// Gx (水平边缘)
-1  0  1
-2  0  2
-1  0  1

// Gy (垂直边缘)
-1  -2  -1
 0   0   0
 1   2   1

---

📖 目录

1. 什么是边缘？
2. [Sobel 核心：2 个 3×3 矩阵](#Sobel 核心：2 个 3×3 矩阵 "#%E4%BA%8Csobel-%E6%A0%B8%E5%BF%832-%E4%B8%AA-33-%E7%9F%A9%E9%98%B5")
3. 卷积到底是什么？
4. 关键代码
5. 前端效果展示
6. 梯度幅值公式
7. 阈值参数怎么选
8. [Sobel vs 其他边缘检测](#Sobel vs 其他边缘检测 "#%E5%85%ABsobel-vs-%E5%85%B6%E4%BB%96%E8%BE%B9%E7%BC%98%E6%A3%80%E6%B5%8B")
9. [为什么用 Matrix3 而不是 i32; 9？](#为什么用 Matrix3 而不是 [i32; 9]？ "#%E4%B9%9D%E4%B8%BA%E4%BB%80%E4%B9%88%E7%94%A8-matrix3-%E8%80%8C%E4%B8%8D%E6%98%AF-i32-9")
10. 参考资料

---

一、什么是边缘？

边缘 = 颜色 / 亮度突然变化的地方。

从黑到白（数值 0 → 255）：
   ■ ■ ■ □ □ □ □ □ □ □ □ □ □ ■ ■ ■
   0 0 0 0 0 0 0 0 0 0 0 0 0 0 255  ← 中间是边缘
                                  ↑
                              突变的位置

Sobel 做的事情：对每个像素，算"它周围有多大的变化"。变化越大 → 越可能是边缘。

---

二、Sobel 核心：2 个 3×3 矩阵

// 用 nalgebra 定义 2 个核
let Gx = Matrix3::from_row_slice(&[
    -1,  0,  1,   // 第 0 行
    -2,  0,  2,   // 第 1 行
    -1,  0,  1,   // 第 2 行
]);

let Gy = Matrix3::from_row_slice(&[
    -1, -2, -1,   // 第 0 行
     0,  0,  0,   // 第 1 行
     1,  2,  1,   // 第 2 行
]);

每个系数的意义：

系数	作用
正数（如 +1, +2）	"增强"这一边的贡献
负数（如 -1, -2）	"减去"这一边的贡献
0	"忽略"这一边的贡献

Gx = 右边 - 左边 ：检测水平 方向的明暗变化（垂直边缘 ） Gy = 下边 - 上边 ：检测垂直 方向的明暗变化（水平边缘）

---

三、卷积到底是什么？

卷积 = 矩阵元素对应相乘 + 求和。就这么简单。

   邻域：              Gx 核：            相乘求和：
┌──┬──┬──┐         ┌──┬──┬──┐         ┌──┬──┬──┐
│ 50│60│70│        │-1│0 │ 1│         │-50│ 0 │ 70│
├──┼──┼──┤    ×    ├──┼──┼──┤    =    ├──┼──┼──┤
│ 50│60│70│        │-2│ 0│ 2│         │-100│ 0 │140│
├──┼──┼──┤         ├──┼──┼──┤         ├──┼──┼──┤
│ 50│60│70│        │-1│ 0│ 1│         │-50│ 0 │ 70│
└──┴──┴──┘         └──┴──┴──┘         └──┴──┴──┘
                                          ↓
                                    sum = -50+70-100+140-50+70 = 80
                                          ↑
                                    这就是 Gx（水平梯度）

"卷" = 把核"卷"过图片每个像素； "积" = 对应元素相乘再求和。

---

四、关键代码

1. 收集 3×3 邻域（用 nalgebra 的 Matrix3 存）

let neighborhood: Matrix3<i32> = Matrix3::from_row_slice(&[
    gray_at(pixels, w, h, x - 1, y - 1),  // 左上
    gray_at(pixels, w, h, x,     y - 1),  // 上
    gray_at(pixels, w, h, x + 1, y - 1),  // 右上
    gray_at(pixels, w, h, x - 1, y    ),  // 左
    gray_at(pixels, w, h, x,     y    ),  // 中（当前像素）
    gray_at(pixels, w, h, x + 1, y    ),  // 右
    gray_at(pixels, w, h, x - 1, y + 1),  // 左下
    gray_at(pixels, w, h, x,     y + 1),  // 下
    gray_at(pixels, w, h, x + 1, y + 1),  // 右下
]);

2. 卷积 = zip + map + sum

// Gx = 邻域与 Gx 核的"对应元素相乘再求和"
let gx: i32 = neighborhood.iter()
    .zip(SOBEL_X.iter())
    .map(|(a, b)| a * b)
    .sum();

// Gy 同理
let gy: i32 = neighborhood.iter()
    .zip(SOBEL_Y.iter())
    .map(|(a, b)| a * b)
    .sum();

3. 梯度幅值 + 阈值

let magnitude = (gx.abs() + gy.abs()).min(255) as u8;
let edge = if magnitude as i32 > threshold { 255 } else { 0 };

4. 链式调用拆解：iter / zip / map / sum

这段代码看起来很"函数式"，其实每一步都是 Rust 标准库提供的：

neighborhood.iter()    // ① nalgebra 提供：把 Matrix3 摊平成 9 个元素
    .zip(kx.iter())    // ② std Iterator::zip  ：两个迭代器两两配对
    .map(|(a, b)| a * b) // ③ std Iterator::map  ：每个配对做乘法
    .sum();            // ④ std Iterator::sum  ：累加成一个数

方法	来源	作用
Matrix3::iter()	nalgebra	把 3×3 矩阵转成迭代器
.zip()	Rust std	把两个迭代器像拉拉链一样两两配对
.map(闭包)	Rust std	对每个元素应用闭包
.sum()	Rust std	把所有元素累加起来

关键认知 ：除了第一步 iter() 来自 ngebra，后面三个方法全是 std::iter::Iterator trait 上定义的默认方法。只要一个类型实现了 Iterator trait，zip / map / sum / filter / take / collect 等几十个方法就"白送"。

这就是 Rust 的 trait 抽象威力 ：nalgebra 不用重新发明这些工具，只需让自己的迭代器实现 Iterator 标准接口。

等价的传统写法：

let mut gx: i32 = 0;
for i in 0..9 {
    gx += neighborhood[i] * kx[i];
}

迭代器链的优势：不会写错索引 （不可能写出 kx[9]）、类型安全 、LLVM 优化后和手写循环性能一样。

---

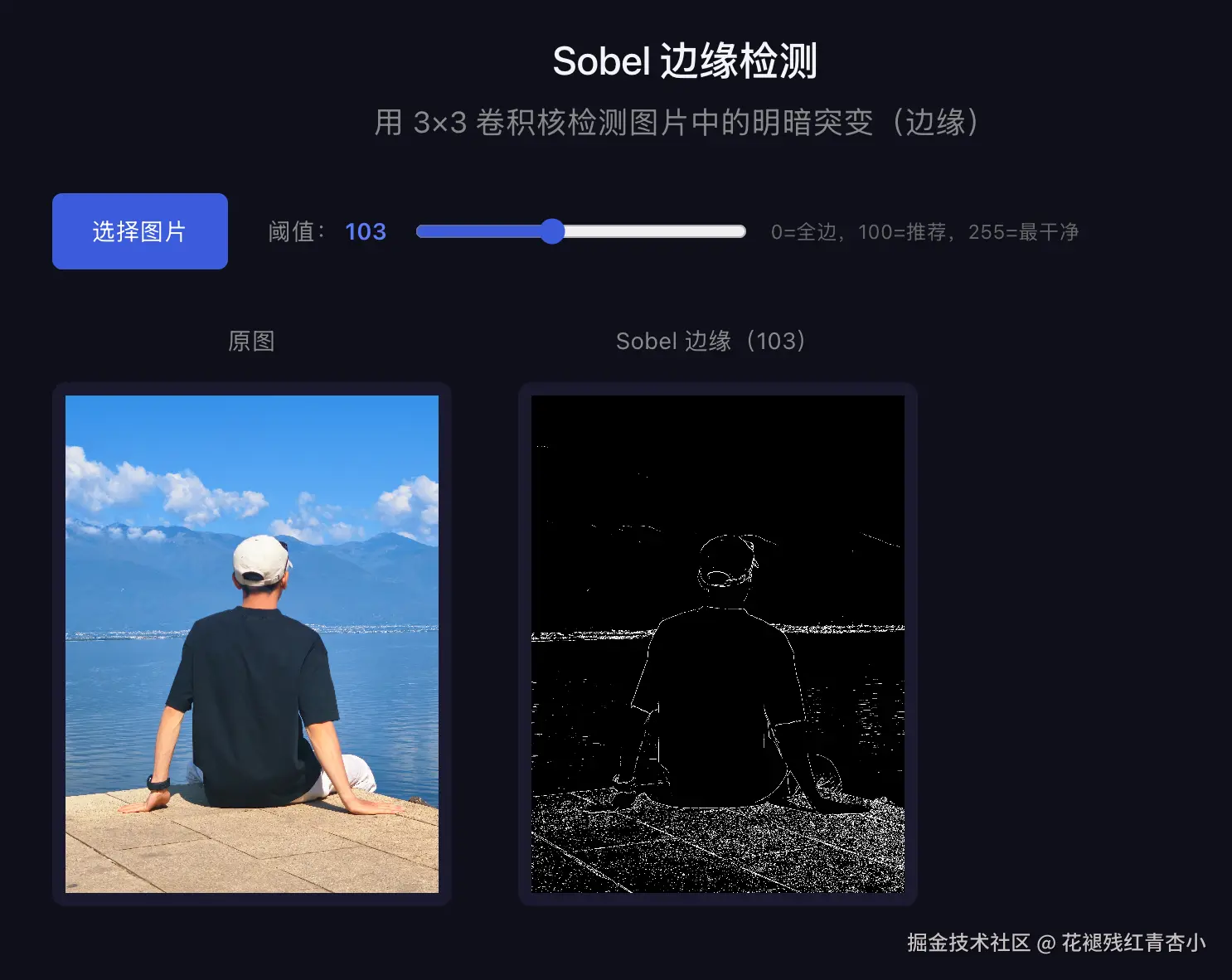

五、前端效果展示

---

六、梯度幅值公式

两种主流算法

公式	名称	速度
`	Gx	+
√(Gx² + Gy²)	欧几里得距离	⭐

两者视觉效果几乎一样 ，但曼哈顿快 3 倍（不用 sqrt）：

let magnitude = gx.abs() + gy.abs();           // ✓ 快（L1 曼哈顿）
let magnitude = (gx * gx + gy * gy).sqrt();    // ✗ 慢（L2 欧几里得）
// 更稳定的写法：
let magnitude = (gx as f32).hypot(gy as f32);  // hypot 避免大数溢出

为什么必须 .abs()？------正负抵消的陷阱

Sobel 算子对"明→暗"和"暗→明"两条方向相反的边缘会算出相反符号的值：

Gx 核 = [-1, 0, 1,         -2, 0, 2,         -1, 0, 1]

• 黑→白 （左暗右亮）边缘：gx = 大正数（如 +180）
• 白→黑 （左亮右暗）边缘：gx = 大负数（如 -180）

我们要判断的是"这里有没有边缘"，不在乎方向，所以必须先取绝对值：

let magnitude = (gx.abs() + gy.abs()).min(255) as u8;
//                ^^^^^^^         ^^^^^^^
//                关键步骤！少了它，相邻方向相反的边缘会互相抵消

反例 （去掉 .abs() 的灾难）：

// 错误版本
let magnitude = (gx + gy).min(255) as u8;

当一条水平方向的黑→白边缘（gx = +180）和一条垂直方向的白→黑边缘（gy = -180）正好经过同一像素，结果是 0 ------ 真实存在的强边缘被抵消成了"无边缘"。

为什么还要 .min(255) as u8？

RGB 像素值的合法范围是 0~255。(gx.abs() + gy.abs()) 是 i32，可能远大于 255：

• 不限幅：300_i32 as u8 → 截断为 44（只保留低 8 位），结果完全错乱
• 限幅后：300.min(255) as u8 → 255，正确

.min(n) 和 .clamp(min, max) 的区别：

方法	行为
.min(n)	只设上限：if self > n { n } else { self }
.max(n)	只设下限：if self < n { n } else { self }
.clamp(min, max)	上下都限：min(自己, max) 和 max(min, 自己)

整条表达式的执行表

步骤	输入	输出	作用
.abs()	gx: i32	正 i32	去掉符号
+	两个正 i32	i32	L1 梯度幅值
.min(255)	i32	≤ 255 的 i32	防止转字节时溢出
as u8	≤ 255 的 i32	u8	转成像素字节

数学含义：
$$magnitude=min(255,\; \mid gx\mid +\mid gy\mid )\backslash text\{magnitude\}\; =\; \backslash min(255,\backslash \; |g\_x|\; +\; |g\_y|)$$ magnitude=min(255, ∣gx∣+∣gy∣)

---

七、阈值参数怎么选

threshold	效果
0~30	几乎所有像素都变边缘（噪声也成边）
50~80	弱边也能检测（细节多）
100~150	推荐（平衡）
200~255	只显示最强边缘（最干净）

调参技巧：

• 太脏（噪声多） → 调高阈值
• 太空（没几条线） → 调低阈值
• 一般从 100 开始试

---

八、Sobel vs 其他边缘检测

算法	原理	速度	效果
Sobel	一阶导数	⭐⭐⭐	边缘粗，抗噪
Prewitt	简化版 Sobel	⭐⭐⭐	边缘细
Roberts	2×2 对角差分	⭐⭐⭐⭐	边缘很细
Laplacian	二阶导数	⭐⭐	边缘很细，但对噪声敏感
Canny	多阶段（Sobel + 非极大抑制 + 滞后阈值）	⭐	边缘最干净

Sobel 是性价比之王 ：快 + 抗噪 + 够用。工业首选。

---

九、为什么用 Matrix3 而不是 [i32; 9]？

这是个值得展开的设计取舍。先看代码实际做了什么：

let gx: i32 = neighborhood.iter()   // ← 第一步就 iter() 摊平了
    .zip(kx.iter())
    .map(|(a, b)| a * b)
    .sum();                          // ← 没有用到任何矩阵运算

整个流程里没有用 到 Matrix3 的任何矩阵特有功能（没有转置、没有矩阵乘法、没有求逆）。Matrix3 和 [i32; 9] 在这里行为完全等价。

用 Matrix3 的好处

维度	优势
可读性	Matrix3::from_row_slice(...) 一眼看出"3×3 结构"，比 9 个一维数字直观
形状约束	编译期就锁死 3×3 形状，写成 8 或 10 个元素会立刻报错
未来扩展	以后想用.transpose()、.determinant()、.try_inverse() 等都现成
跨文件统一	多个卷积算法都用Matrix3，形成项目范式

---

十、参考资料

• Wikipedia - Sobel operator：经典论文
• OpenCV 文档 ：cv2.Sobel() 的 Python/C++ 实现
• GIMP 文档：Filters → Edge-Detect → Edge
• Pillow 库 ：ImageFilter.FIND_EDGES 用的是 Sobel

---

🎁 写在最后

Sobel = "第一个真正的卷积" 。前面 8 篇都只是"邻域里算个平均/中值"，Sobel 才是打开卷积大门的钥匙。

掌握了 Sobel：

• 浮雕 = 卷积（用差值核）
• 锐化 = 卷积（用增强核）
• 高斯模糊 = 卷积（用正态分布核）
• 神经网络 CNN = 一堆卷积

一切皆卷积------你今天迈出了关键一步。

下篇预告：《浮雕/雕刻滤镜：用邻域差值生成凹凸效果 》------ Sobel 的"孪生兄弟"，1 个核就能搞定，敬请期待。

---

📦 项目地址 ：pixel-math-wasm 🦀 Rust + WebAssembly 实战系列

---
