Rust图像处理第10节-浮雕/雕刻滤镜：邻域差值生成凹凸效果

🦀 Rust + WASM 实战系列第 10 篇阅读时间：约 5 分钟 | 实战可运行

📌 写在前面

Sobel（任务 9）用两个 3×3 核检测边缘。浮雕 = Sobel 的"亲戚" ------用 1 个核，把"边缘"变成"凹凸"。

效果像把图片刻在石板上：平坦 = 中灰，凸起 = 亮，凹陷 = 暗。

🚀 TL;DR

复制代码

原图：                   浮雕后：
┌──────────┐            ┌──────────┐
│  ████    │            │    ▓▓    │     中灰背景（128）
│  █  █    │    →       │   ▓  ▓   │     凸起 = 亮（> 128）
│  ████    │            │  ▓▓▓▓▓▓  │     凹陷 = 暗（< 128）
└──────────┘            └──────────┘

核心（1 个 3×3 核）：

diff 复制代码

-2  -1   0
-1   1   1
 0   1   2

公式：新像素 = 卷积结果 + 128（128 是中灰偏置）。

📖 目录

浮雕的物理直觉
[核心 3×3 核解读](#核心 3×3 核解读 "#%E4%BA%8C%E6%A0%B8%E5%BF%83-33-%E6%A0%B8%E8%A7%A3%E8%AF%BB")
[为什么加 128？](#为什么加 128？ "#%E4%B8%89%E4%B8%BA%E4%BB%80%E4%B9%88%E5%8A%A0-128")
关键代码
前端效果展示
[8 个方向的浮雕](#8 个方向的浮雕 "#%E5%85%AD8-%E4%B8%AA%E6%96%B9%E5%90%91%E7%9A%84%E6%B5%AE%E9%9B%95")
[Sobel vs Emboss](#Sobel vs Emboss "#%E4%B8%83sobel-vs-emboss")
应用场景

一、浮雕的物理直觉

想象图片被刻在石板上，光从左上方照下来：

markdown 复制代码

光线从左上 → 凸起 → 朝光 → 亮
           凹陷 → 背光 → 暗
           平坦 → 中间色

算法本质：算"对角邻居差值"------凸起 = 远端比近端亮，凹陷 = 反过来。

二、核心 3×3 核解读

rust 复制代码

let kernel = Matrix3::from_row_slice(&[
    -2, -1,  0,    // 左上    系数负（"减"）
    -1,  1,  1,    // 正中    系数 1（"自"）
     0,  1,  2,    // 右下    系数正（"加"）
]);

每个系数的意思：

arduino 复制代码

   左上 ──── 中上 ──── 右上
     │         │         │
   左中  ─┼─ ★正中  ─┼─ 右中   ← "现在"这个像素
    │         │         │
   左下 ──── 中下 ──── 右下

系数	含义
-2（左上）	"远离自己" → 大幅扣除
-1（左、左上）	"略远" → 少量扣除
0（左上角 + 中）	"无影响"
+1（右、右下）	"略近" → 少量加成
+2（右下）	"最近自己" → 大幅加成
+1（正中）	"自身" → 1 倍贡献

几何意义 ：对角线（左上 ↔ 右下）的梯度------凸起 = 远端暗，凹陷 = 远端亮。

三、为什么加 128？

前面说了 新像素 = 卷积结果 + 128（128 是中灰偏置）

那没有 128 偏置会怎样？

rust 复制代码

let sum: i32 = convolution_sum;  // 通常 -255 ~ +255
// 不加 128：sum = 200 → 200  → 太亮
//          sum = -200 → -200 → 负数（u8 下溢 → 56）

加上 128：

rust 复制代码

let embossed = (sum + 128).clamp(0, 255) as u8;
// sum =    0 → 128 (中灰，无边缘 = 平坦)
// sum = +100 → 228 (亮，凸起)
// sum = -100 →  28 (暗，凹陷)

`sum` 卷积结果	+128 后	视觉
0	128	中灰（平）
+127	255	最白（最强凸）
-128	0	最黑（最强凹）

128 是个"魔法数字" = u8 范围的中点。

四、关键代码

rust 复制代码

// 1. 收集 3×3 邻域灰度（用 Matrix3 存，跟核矩阵同结构）
let neighborhood: Matrix3<i32> = Matrix3::from_row_slice(&[
    gray_at(pixels, w, h, x - 1, y - 1),  // 左上
    gray_at(pixels, w, h, x,     y - 1),  // 上
    gray_at(pixels, w, h, x + 1, y - 1),  // 右上
    gray_at(pixels, w, h, x - 1, y    ),  // 左
    gray_at(pixels, w, h, x,     y    ),  // 中
    gray_at(pixels, w, h, x + 1, y    ),  // 右
    gray_at(pixels, w, h, x - 1, y + 1),  // 左下
    gray_at(pixels, w, h, x,     y + 1),  // 下
    gray_at(pixels, w, h, x + 1, y + 1),  // 右下
]);

// 2. 卷积（zip + map + sum，nalgebra 风格）
let sum: i32 = neighborhood.iter()
    .zip(kernel.iter())
    .map(|(a, b)| a * b)
    .sum();

// 3. 加 128 偏置 + clamp
let embossed = (sum + 128).clamp(0, 255) as u8;

// 4. 三通道都填这个灰度（浮雕是"灰度感"的）
result[o]     = embossed;
result[o + 1] = embossed;
result[o + 2] = embossed;

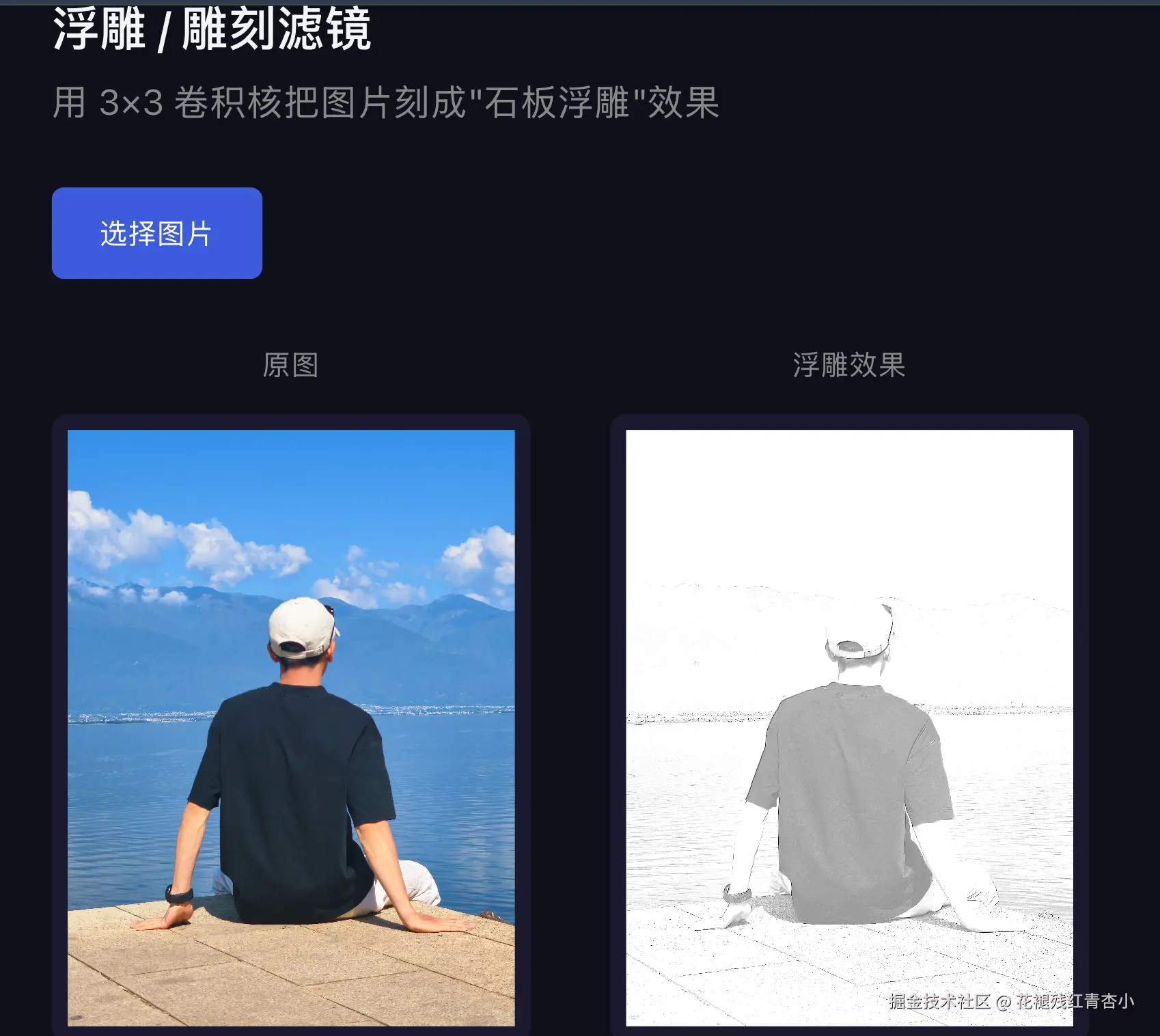

五、前端效果展示

六、8 个方向的浮雕

不同方向的光源 → 不同方向的凸起：

核	浮凸方向
`-2 -1 0 / -1 1 1 / 0 1 2`	左 → 右（光从左上）
`0 1 2 / -1 1 1 / -2 -1 0`	右 → 左
`-2 -1 0 / -1 1 1 / 0 1 2`（转置）	上 → 下
...	8 个方向

简单实现：

rust 复制代码

// 转置核 = 改变方向
let transposed: Matrix3<i32> = kernel.transpose();

完整 8 方向 在专业图像处理软件里都有，但我们只做最常用的左上 → 右下。

七、Sobel vs Emboss：相同的"卷积芯"，不同的"外围"

很多人第一次看完 Sobel 和浮雕的代码会有疑问："是不是换了个矩阵，其他都一样？"

答案是：卷积芯完全一样，外围有 4 个不同。

7.1 相同的部分（卷积算法本身）

两者都用这一段（来自任务 9 讨论过的 zip + map + sum 模式）：

rust 复制代码

// 1. 收集 3×3 邻域
let neighborhood: Matrix3<i32> = Matrix3::from_row_slice(&[
    gray_at(pixels, w, h, x-1, y-1),  // ... 9 个像素
]);

// 2. 卷积 = 对应元素相乘再求和
let sum: i32 = neighborhood.iter()
    .zip(kernel.iter())
    .map(|(a, b)| a * b)
    .sum();

这一步 100% 相同------不管你是 Sobel、浮雕、模糊、锐化，卷积"芯"都是同一段代码。

7.2 4 个不同点

维度	Sobel	Emboss
核数量	2 个（Gx + Gy，两个方向差分）	1 个（单一对角方向差分）
结果合成	`(	gx	+	gy	).min(255)` 矢量合成	直接用卷积结果`sum`
偏置	不加（mag 本来就 ≥ 0）	+ 128（把 0 映射到中灰）
最终输出	二值化（黑或白）	连续灰度（0~255）

7.3 算法对照（伪代码）

把"卷积芯"抽出来成 convolve() 函数，两者差异立刻清晰：

rust 复制代码

// 卷积芯（共用）
fn convolve(neighborhood: Matrix3<i32>, kernel: Matrix3<i32>) -> i32 {
    neighborhood.iter()
        .zip(kernel.iter())
        .map(|(a, b)| a * b)
        .sum()
}

// ============ Sobel ============
let gx = convolve(neighborhood, SOBEL_X);
let gy = convolve(neighborhood, SOBEL_Y);
let mag = (gx.abs() + gy.abs()).min(255);
let pixel = if mag > threshold { 255 } else { 0 };  // ← 二值化

// ============ Emboss ============
let sum = convolve(neighborhood, EMBOSS_KERNEL);
let pixel = (sum + 128).clamp(0, 255);              // ← +128 偏置

共同：convolve(neighborhood, kernel) 那段差异：核的数量、结果怎么合成、最终怎么映射到像素

7.4 为什么浮雕只用 1 个核？

Sobel 必须用 2 个核是因为梯度本身是矢量------既有大小又有方向，Gx 和 Gy 两个分量才能完整描述"明暗在哪里突变"。

浮雕关心的是单一方向（默认是左上→右下）的明暗差异，本身就是标量，1 个核够用：

凸起 = 右下像素 > 左上像素（卷积结果 > 0）
凹陷 = 右下像素 < 左上像素（卷积结果 < 0）
平坦 = 两者相等（卷积结果 ≈ 0）

7.5 为什么浮雕要 +128，Sobel 不要？

	Sobel	Emboss
卷积结果范围	mag =\|gx\| + \|gy\|，本来就 ≥ 0	sum 可以是-255 ~ +255 任意值
0 的含义	"完全没有边缘"（不显示）	"平坦区域"（要显示成中灰背景）
加偏置？	不需要（已经 ≥ 0）	必须 +128，否则平坦区显示成纯黑

7.6 一句话总结

核决定"算什么"，合成方式决定"怎么用结果"。

Sobel 核 → 检测边缘；浮雕核 → 检测对角差值。 Sobel 用 abs + sum + threshold → 输出黑白二值图；浮雕用 +128 → 输出连续灰度图。

换核换主题，换合成方式换玩法------这就是卷积类算法的"组件化"。

八、应用场景

场景	说明
艺术化照片	"老照片 / 浮雕版"
UI 装饰按钮	Material Design 风格
盲文 / 触觉图	转成可触摸的灰度图
游戏 / 复古风	"老游戏" 像素感
专业印刷制版	模拟雕刻效果

🎁 写在最后

浮雕是最便宜的"立体感"特效：

1 个 3×3 核
1 行核心公式
几行 nalgebra 代码

但效果立竿见影 。掌握了 Sobel，再学浮雕就是5 分钟的事。

下篇预告：《故障风 RGB 通道偏移：错位错色制造电子故障 》------ 最后一个邻域卷积，不用卷积核也能做出"赛博朋克"风格，敬请期待。
