Unity Shader exp 函数的算法与渲染应用

从指数函数的数学本质出发，深入它在 URP 渲染管线中的六个实战场景

一、数学基础：exponential 是什么

exp(x) 是以自然常数 e ≈ 2.71828 为底的指数函数，即 ex。 它是微积分中唯一一个"导函数等于自身"的函数，这个性质直接决定了它在物理衰减、概率分布、信号处理中的核心地位。

关键数学性质

• **恒正性：**exp(x) > 0 对所有实数 x 成立------在渲染中天然适合做权重和衰减因子。
• **导函数不变：**d/dx eˣ = eˣ，意味着指数衰减的变化率正比于当前值。
• **幂等性质：**exp(a)·exp(b) = exp(a+b)，这使得多次指数衰减可复合为单次。
• **逆关系：**exp 与 log（自然对数）互为反函数：exp(log(x)) = x。

**直觉理解：**exp(x) 描述的是"每前进一个单位，量值乘以固定因子"的过程。 在物理世界中，光的吸收、声音的衰减、放射性衰变都遵循指数规律------所以 exp 函数在渲染中有大量直接对应物理模型的用途。

二、GPU 上的 exp：指令级实现

在 HLSL/ShaderLab 中，exp(x) 看起来只是一个函数调用，但它在 GPU 硬件上对应的是专门的超越函数单元（Transcendental Function Unit）。 理解其底层实现有助于做出正确的精度与性能权衡。

exp 与 exp2 的区别

GPU 硬件原生支持的是 exp2(x)（以 2 为底），而非 exp(x)（以 e 为底）。 exp(x) 在编译时被转换为 exp2(x * log2(e))，即 exp2(x * 1.442695...)。 这意味着调用 exp() 比 exp2() 多一次乘法。

Half Precision 下的精度问题

在移动端或使用 half 类型时，exp() 的数值稳定性需要特别关注：

• **下溢：**exp(x) 在 x < -11.1 (half) 或 x < -88.7 (float) 时结果为零（下溢到 0）。
• **上溢：**exp(x) 在 x > 11.1 (half) 或 x > 88.7 (float) 时溢出到无穷大。
• **安全区间：**在 half precision 下，输入应保持在 -11, 11 之内。

实践建议： 对 half precision，优先使用 exp2() 而非 exp()。 因为它省去了一次 log2(e) 的乘法，且许多 GPU 的 exp2 指令比 exp 指令延迟更低。 在人眼感知不敏感的场合（如雾效、辉光衰减），half 精度完全够用。

函数	原生指令	额外开销	推荐场景
exp(x)	exp2(x * log2e)	一次乘法	物理光照模型
exp2(x)	原生 exp2 指令	无	雾效、衰减、Bloom
rcp(exp(x))	两次指令	高	可改用 exp(-x) 代替
pow(e,x)	exp2(x * log2e)	比 exp(x) 多一步	不推荐替代 exp

三、应用案例一：指数雾（Exponential Fog）

这是 exp 在渲染中最经典的应用。光线在介质中传播时，被散射和吸收的比例随距离呈指数增长， 因此到达相机的光强按 exp(-density * distance) 衰减。

数学模型

Visibility = exp(-density · distance)

URP 内置了两类指数雾公式：

• exp(-density * d) ------ 简单指数雾
• exp2(-density * d²) ------ 指数平方雾（Exponential Squared），近距离更通透

URP 中的 Shader 实现

// URP 指数雾（简化自 ShaderLibrary/Fog.hlsl） half ComputeFogFactor(float coord) { float fogIntensity = exp(-_FogDensity * coord); return saturate(fogIntensity); } half4 MixFog(half4 color, float fogFactor) { return lerp(_FogColor, color, fogFactor); }

性能提示： 指数平方雾 exp2(-density * d * d) 本质上是用平方项 d² 替代 d， 使近距离衰减更平缓、远距离衰减更剧烈。在移动端可用 half 精度直接计算，无需额外开销。

四、应用案例二：HDR 色调映射（Tone Mapping）

渲染管线输出的 HDR 颜色值范围可能远超 0, 1，需要通过色调映射将其压缩到 LDR 显示范围。 指数色调映射是 最简洁且视觉效果自然的方案之一。

指数色调映射公式

Lout = 1 − exp(−exposure · Lin)

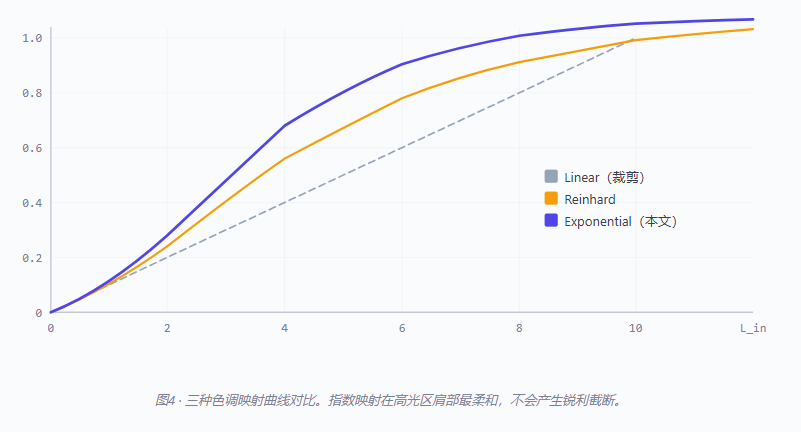

与 Reinhard 和 ACES 相比，指数映射的特点是在高光区域有更柔和的肩部（shoulder）曲线。

Shader 代码

// 指数色调映射 ------ 无分支、性能友好 half3 ExponentialToneMap(half3 hdrColor, half exposure) { return 1.0 - exp(-exposure * hdrColor); } // 带白点（white point）调节的版本 half3 ExpToneMapWP(half3 color, half exposure, half whitePoint) { return (1.0 - exp(-exposure * color)) / (1.0 - exp(-exposure * whitePoint)); }

五、应用案例三：Bloom 与柔和衰减

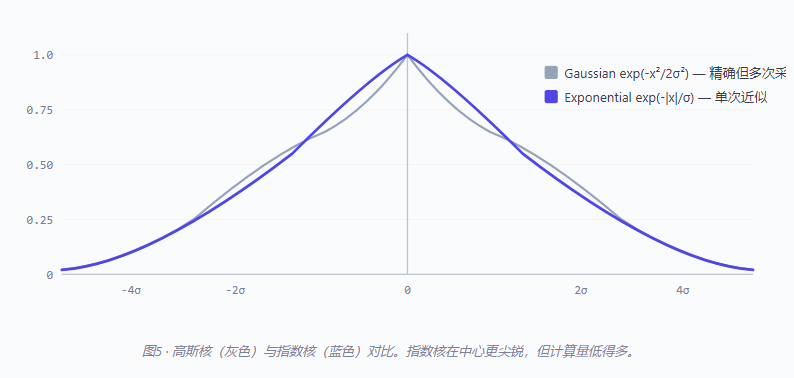

Bloom 后处理的核心是多级降采样 + 高斯模糊。但标准高斯核在 shader 中需要多次采样。 指数衰减核 （类似拉普拉斯分布 exp(-|x|/σ)）可以近似高斯模糊的视觉效果， 同时显著减少采样次数。

分离指数模糊（Separable Exponential Blur）

// 水平方向单次指数模糊（配合垂直 pass 实现分离卷积） half4 ExpBlurHorizontal(Varyings input) : SV_Target { const half sigma = _BlurSigma; half4 color = 0.0; half totalWeight = 0.0; for (int i = -_SampleCount; i <= _SampleCount; i++) { half offset = i * _BlitTexture_TexelSize.x * _KernelScale; half weight = exp(-abs(i) / sigma); color += SAMPLE_TEXTURE2D(_BlitTexture, sampler_LinearClamp, input.uv + float2(offset, 0)) * weight; totalWeight += weight; } return color / totalWeight; }

技巧： 如果 σ ≥ 1，甚至可以用 Kawase Blur------它是迭代式指数模糊， 每次迭代只采样 4 个偏移位置，在移动端性能极好。每一轮 Kawase pass 本质上是多次 exp 衰减的复合。

六、应用案例四：基于 exp 的菲涅尔效果

标准 Schlick 菲涅尔使用 pow(1 - NdotV, 5)，而 指数菲涅尔 使用 exp(-k · NdotV)。后者在掠射角（grazing angle）附近过渡更自然， 且在某些移动 GPU 上性能更好（exp 指令比 pow 指令延迟低）。

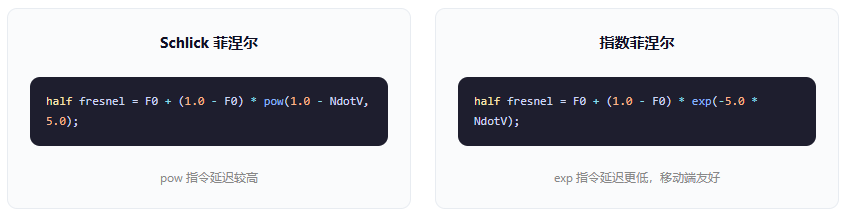

两版代码对比

七、应用案例五：SDF 平滑最小运算

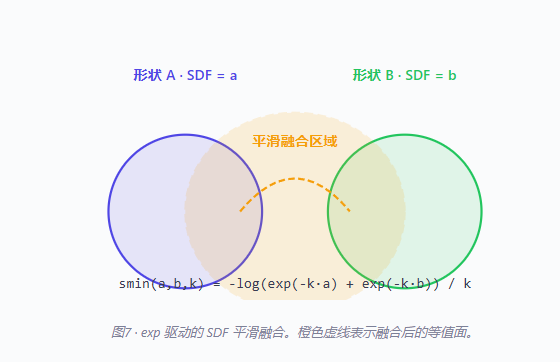

在基于有符号距离场（SDF）的渲染中------比如 UI 圆角、粒子软边缘、VFX Graph------需要将多个形状的 SDF 平滑地融合在一起。基础的 min(a, b) 产生硬边，而基于 exp 的平滑最小运算能产生自然的有机过渡。

核心公式

smin(a, b, k) = −(1/k) · log(exp(−k·a) + exp(−k·b))

其中 k 控制融合强度：k 越大边缘越锐利，k 越小过渡越柔和。 这个公式本质上是 LogSumExp 技巧在 SDF 领域的应用。

HLSL 实现

// 基于 exp 的 SDF 平滑最小运算 float SmoothMinExp(float a, float b, float k) { return -log(exp(-k * a) + exp(-k * b)) / k; } // 优化版：避免数值溢出 float SmoothMinExpSafe(float a, float b, float k) { float h = max(k - abs(a - b), 0.0) / k; return min(a, b) - h * h * k * (1.0 / 4.0); }

**注意：**上述 Safe 版本是原 exp-log 公式的二次近似，虽然省去了 exp 和 log 的开销， 但在极端 k 值下会偏离精确结果。对于 UI 粒子效果等对精度要求不高的场景推荐使用； 对关键视觉效果建议保留精确的 exp-log 版本。

八、应用案例六：自定义光照衰减

URP 默认的光照衰减由 DistanceAttenuation 纹理查找驱动，但在需要 物理准确的点光源 / 聚光灯衰减时，exp 能提供更逼真的结果。 物理上，光强遵循平方反比定律，配合指数项可以模拟大气散射造成的额外衰减。

物理衰减模型

Attenuation = exp(-scatter · distance) / (distance² + 1)

// URP 中替代默认衰减的物理衰减函数 half PhysicalAttenuation(float3 lightPos, float3 worldPos, half range, half scattering) { float dist = distance(lightPos, worldPos); // 范围裁剪（smooth 过渡） half rangeAtten = saturate(1.0 - exp(-5.0 * (1.0 - dist / range))); // 平方反比 + 指数散射衰减 half invSqr = 1.0 / (dot(dist, dist) + 1.0); half scatterAtten = exp(-scattering * dist); return rangeAtten * invSqr * scatterAtten; }

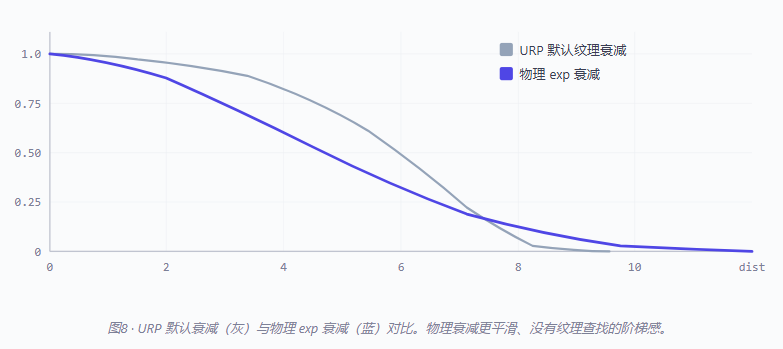

与默认衰减的对比

要点： exp 衰减在近距离比默认纹理查找更"亮"，远距离更"暗"------这更符合物理直觉。 如果项目追求写实风格，建议用此方案替换默认衰减。注意 exp(-scattering * dist) 中的 scattering 参数需要美术调节，典型值在 0.1 ~ 2.0 之间。

九、性能考量与最佳实践

指令延迟参考

操作	移动 GPU 延迟（周期）	桌面 GPU 延迟（周期）	备注
exp2()	~8-16	~4-8	原生指令，最快
exp()	~10-20	~4-8	多一次 mul
log()	~8-16	~4-8	与 exp2 同级
pow(x,5)	~20-40	~8-16	通用 pow 开销大
纹理采样	~100-400	~80-200	带宽瓶颈

实践清单

1. 能用 exp2 就别用 exp。 大多数渲染场景（雾效、衰减、Bloom）只需要衰减形状，不要求精确的自然指数底。 将公式重写为 exp2(-k*d) 只需调节 k 的数值即可。
2. half 精度下做输入钳位。 在调用 exp 前用 clamp(x, -10, 10) 包裹输入，防止下溢 / 上溢产生 NaN 或无穷大， 后者在移动 GPU 上可能引发渲染异常。
3. 用查表替代高频 exp 调用。 如果一个 shader 中 exp 调用超过 3 次且输入范围可预测， 考虑预计算一张 64 或 128 像素的 1D 纹理做查找------纹理采样虽然延迟高，但在大量重复调用时总吞吐更好。
4. 注意 exp 的乘法结合律。 exp(a) * exp(b) = exp(a+b) 不仅数学上成立，在 shader 中也是重要的优化手段------合并多次 exp 为一次可以显著减少指令数。
5. Kawase / 迭代 exp 优于大核 exp 模糊。 对 Bloom 等全屏后处理，4 轮 Kawase pass（每轮 4 次采样）比单轮 13-tap 指数模糊效果更好且带宽更低。

快速参考：常见公式的 exp2 改写

exp 版本	等价的 exp2 版本	参数转换
exp(-density * d)	exp2(-k * d)	k = density / ln(2) ≈ density * 1.4427
exp(-x² / 2σ²)	exp2(-k * x²)	k = 1 / (2σ² * ln(2))
1 - exp(-exposure * L)	1 - exp2(-k * L)	k = exposure / ln(2)
exp(-k · NdotV)	exp2(-k' · NdotV)	k' = k / ln(2)

十、总结

exp 是 shader 中最简洁而强大的数学函数之一。它把自然界的衰减规律直接映射到 GPU 指令， 让你用一行代码就能描述从雾效到菲涅尔的连续视觉现象。

应用场景	核心公式	GPU 友
指数雾	exp(-density · d)	★★★★★
HDR 色调映射	1 − exp(−exposure · L)	★★★★★
Bloom 指数模糊	exp(−|x| / σ)	★★★★☆
菲涅尔效果	exp(−k · NdotV)	★★★★★
SDF 平滑融合	−log(Σ exp(−k·dᵢ)) / k	★★★☆☆
物理光照衰减	exp(−scatter · d) / (d² + 1)	★★★★☆

一言以蔽之：**在 URP shader 中，凡是需要"逐渐变弱""平滑过渡""物理衰减"的地方， exp 都应该是你的首选。**理解它的数学本质和 GPU 实现细节，能让你在写 shader 时多一份从容、少一次试错。
