在 2.4GHz ISM 频段的无线系统设计中，射频前端的性能直接决定了通信距离、链路预算和整机功耗。传统分立方案中，功率放大器（PA）、低噪声放大器（LNA）和收发开关需要分别选型、匹配和调试，不仅占用大量 PCB 面积，还引入了额外的插损和匹配不确定性。AT2401C 是一款采用 CMOS 工艺实现的全集成射频前端单芯片，内部集成了 PA、LNA、收发开关控制电路、输入输出匹配电路及谐波滤波电路【1†L4-L6】。该芯片面向 ZigBee、无线传感网络及其他 2.4GHz 频段无线系统，为射频链路设计提供了高度集成的解决方案【1†L3-L4】。
一、收发链路核心性能：覆盖典型 2.4GHz 应用需求
AT2401C 的工作频率范围为 2.4GHz 至 2.525GHz，覆盖了 ZigBee、RF4CE、蓝牙以及部分私有协议等主流 2.4GHz 频段应用【4†L9】【4†L19】。所有射频引脚对应的阻抗为 50Ω，与标准射频前端接口直接兼容，无需额外的阻抗变换网络【4†L9】【4†L19】。
发射链路方面，AT2401C 可提供 +22dBm 的饱和输出功率，小信号增益典型值为 22dB【4†L10-L11】。在 +20dBm 输出功率条件下，二次谐波抑制为 -18dBm，三次谐波抑制为 -25dBm【4†L11-L12】。输入回损典型值为 -17dB，输出回损典型值为 -8dB【4†L12】。发射链路在无射频信号输入时的静态电流为 17.5mA，而在 +20dBm 输出时的大功率工作电流为 130mA【4†L14】。
接收链路方面，AT2401C 提供 14dB 的典型增益和 2.7dB 的噪声系数【4†L20】。输入回损典型值为 -25dB，输出回损典型值为 -15dB【4†L21】。接收链路无射频信号输入时的静态电流为 10.5mA【4†L22】。输入 1dB 压缩点典型值为 -12dBm（对应 ANT 端口的信号强度）【4†L23】。
二、低功耗与灵活的工作模式管理
AT2401C 支持发射、接收和关断休眠三种工作模式，通过 TXEN 和 RXEN 两个 CMOS 控制引脚进行逻辑切换【5†L15-L18】。当 TXEN 为高电平时，芯片进入发射链路工作状态；当 TXEN 为低电平、RXEN 为高电平时，芯片进入接收链路工作状态；当两个控制引脚均为低电平时，芯片进入关断休眠状态【5†L15-L18】。控制引脚高电平阈值 >1.2V，低电平阈值 <0.3V，可直接与 1.8V 至 3.6V 逻辑电平接口兼容【4†L4-L6】。
在关断休眠模式下，芯片的直流关断电流小于 1μA【4†L27】，这对于电池供电的无线传感节点和便携设备而言，可显著延长待机时间。发射与接收链路的开关时间以及关断开启时间均为 800ns【5†L4-L5】，能够满足时分双工（TDD）系统对快速收发切换的要求。
三、集成度与设计便利性
AT2401C 采用 QFN 3mm × 3mm × 0.75mm、16-pin 封装【8†L4】，芯片尺寸紧凑，适合对 PCB 面积有严格要求的便携和可穿戴设备。芯片内部集成了全部的匹配电路以及隔离电路，射频端口（TXRX 和 ANT）均内置 DC 隔直电容【1†L19】【1†L23】。这意味着外部仅需少量的电源去耦电容即可完成典型应用电路的设计【1†L25】。
芯片所有端口均内置 ESD 保护电路【1†L18】，在运输、贴装和整机装配过程中提供了基本的静电防护能力。电源信号 VDD 与射频信号之间具有良好的内部隔离电路【1†L20】，有助于抑制电源噪声对射频链路的干扰。

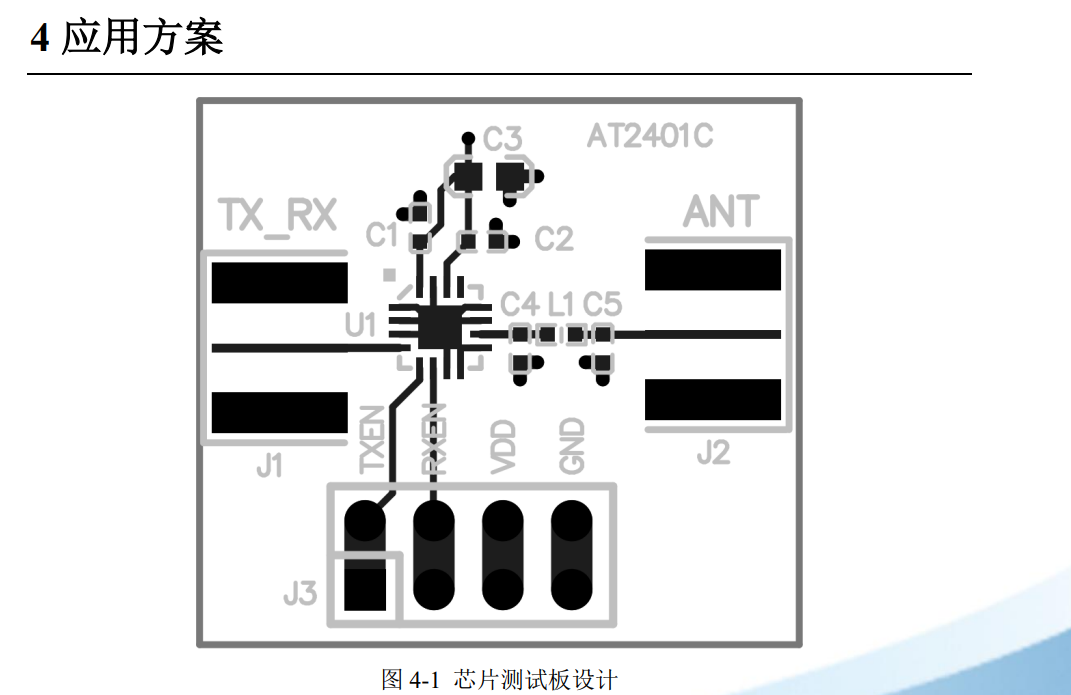

AT2401C 提供两种典型应用方案：方案一针对最大输出功率进行优化【6†L19】，方案二针对最佳谐波特性进行优化【7†L2】，设计人员可根据具体的法规要求和系统指标选择相应的外围配置。
四、典型应用场景
凭借 +22dBm 的发射功率、14dB 增益和 2.7dB 噪声系数的接收链路性能，以及小于 1μA 的关断电流，AT2401C 适用于以下典型无线系统：
-
ZigBee 与 RF4CE 系统：完全满足 IEEE 802.15.4 标准对射频前端的性能要求，适用于智能家居、楼宇自动化、遥控器等应用【1†L7-L8】。
-
无线传感网络：低功耗特性与快速唤醒能力使其适用于电池供电的分布式传感节点【1†L3-L4】。
-
工业控制自动化：+22dBm 的发射功率可有效扩展通信覆盖范围，增强链路可靠性【1†L7】。
-
2.4GHz 私有协议系统：工作频率范围覆盖 2.4GHz 至 2.525GHz【4†L9】【4†L19】，可适配多数基于 2.4GHz 频段的专有无线协议。
AT2401C 以高集成度、优异的射频性能和灵活的功耗管理，为 2.4GHz 无线系统提供了一个精简而高效的射频前端解决方案，尤其适合对尺寸、功耗和链路预算有综合要求的无线产品设计。
