一、ACL包过滤
使用访问控制列表实现包过滤

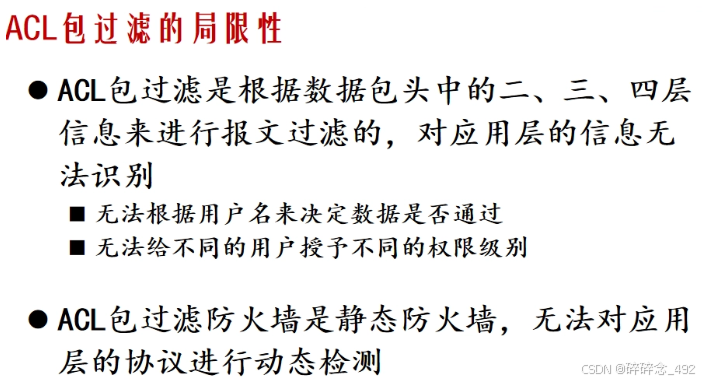

ACL包过滤是一种被广泛使用的网络安全技术，它使用ACL来实现数据识别，并决定是转发还是丢弃这些数据包。
网络安全的关键技术有哪些：
- 访问控制列表技术
- 网络地址转换技术
- 认证、授权和计费
- 交换机端口安全技术
- VPN虚拟私有网技术
- 端点准入防御技术
（1）ACL概述
ACL（Access Control List，访问控制列表）是用来实现数据包识别功能。

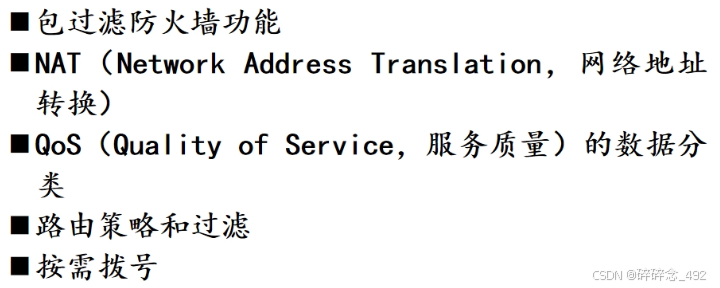

ACL可以应用于诸多方面：
ACL的类型包括：
- 基本ACL：只根据报文的源IP地址
- 高级ACL：需根据报文的源IP地址、目的IP地址、IP协议类型、端口等三、四层信息
- 二层ACL：根据报文的源MAC地址、目的MAC地址、802.1p优先级、二层协议类型等二层信息
（2）ACL配置
首先需要先理清配置ACL包过滤的相关问题：
- 需要使用何种ACL？
- ACL规则的动作是deny 还是permit？
- ACL规则中的反掩码应该是什么？
- ACL包过滤应该应用在路由器的哪个接口的哪个方向上？
包过滤功能默认开启，且系统默认的过滤方式是permit，及允许所有未匹配ACL规则的报文可以通过
配置包过滤的缺省动作为deny
[H3C] packet-filter default deny1、基本ACL配置 编号范围：2000~2999
注意：ACL的通配符掩码是反掩码
[RTA]acl basic 2001
[RTA-acl-basic-2001] rule 0 deny source 1.1.1.1 0.0.0.0通配符掩码 0.0.0.0，代表精确匹配，只认准 1.1.1.1 这一个 IP
整句话的意思：在基础 ACL 2001 里，创建 0 号规则：禁止源 IP 是 1.1.1.1 的所有数据包通行。
如果通配符掩码是0.0.0.255，说明匹配整个网段
如果通配掩码为255.255.255.255 意味着正常的掩码为全零，0.0.0.0可以匹配这个网段中所有IP
ACL 默认最后隐含一条 rule permit any（没被拒绝的全都放行）
注意：配置好基本ACL后，要在RTA的接口上应用ACL才能确保ACL生效
[RTA-GigabitEthernet0/1] packet-filter 2001 outbound 2、高级ACL配置 编号范围：3000~3999
例如：在路由器上实施高级ACL来禁止从PCA到网络192.168.2.0/24的FTP数据流（TCP），但是允许ping（ICMP）
[RTA]acl advanced 3002
[RTA-acl-adv-3002] rule 0 permit icmp source 1.1.1.1 0 destionation 3.3.3.0 0.0.0.255
[RTA-acl-adv-3002] rule 5 deny tcp source 1.1.1.1 0 destination 3.3.3.0 0.0.0.255 destination-port eq ftp
最后别忘在相应接口上应用
[RTA-GigabitEthernet0/0] packet-filter 3002 inbound3、查看ACL包过滤与调试
display acl acl-number|all
查看包过滤的统计信息

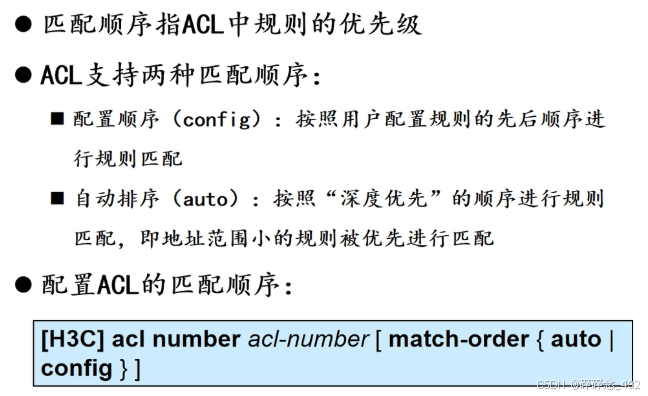

display packet-filter statistics { interface [ interface-type interface-number ] { inbound | outbound } { acl-number | name acl-name } }4、ACL规则的匹配顺序
- config：按rule定义的先后顺序来
- auto：按rule编号从小到大

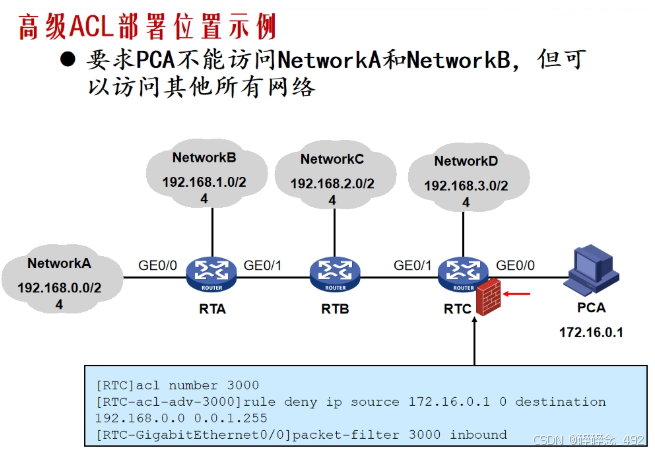

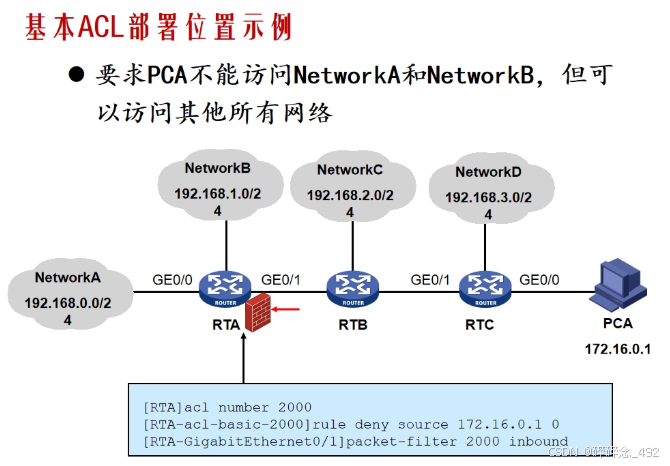

5、在网络中的正确位置配置ACL包过滤
要求：尽可能在靠近数据源的路由器接口上配置ACL，以减少不必要的流量转发
结论：Basic ACL尽量靠近目标IP；高级ACL尽量靠近源IP
二、NAT技术
网络迅速发展，IPv4地址不够使用，为了解决IPv4地址短缺的问题 ，并提高安全性，IETF提出了NAT解决方案。
NAT技术主要作用：是将私有地址转换成公有地址
注意：私有地址在Internet上无法路由，如果采用私有地址的网络需要访问Internet，必须在出口处部署NAT设备

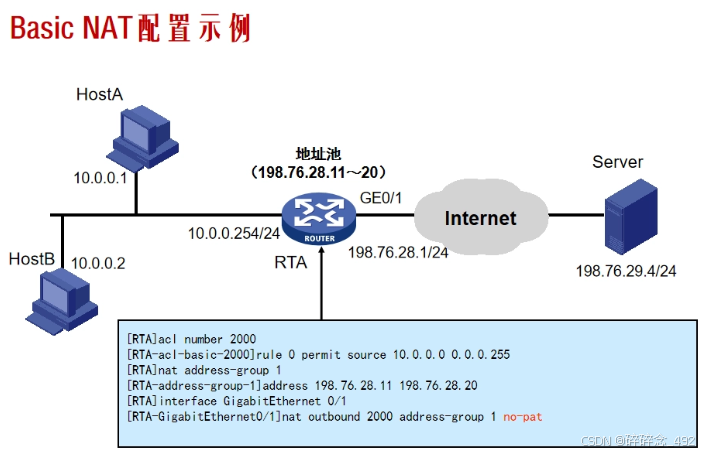

1、Basic NAT：一对一，只换IP
配置Basic NAT的步骤：
（1）配置ACL
- 确定哪些数据包的地址可以被转换
- 被ACL允许（permit）的报文将被进行NAT转换，被拒绝（deny）的报文将不会被转换
（2）配置地址池
- nat address-group group-number
- address start-address end-address
（3）进接口配置地址转换
nat outbound acl-number address-group group-number no-pat

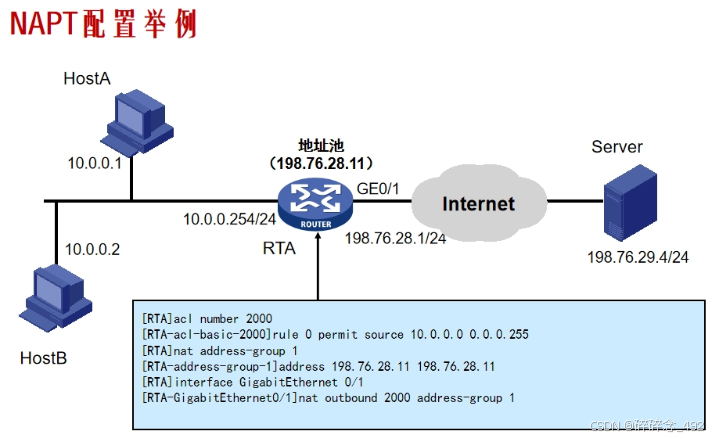

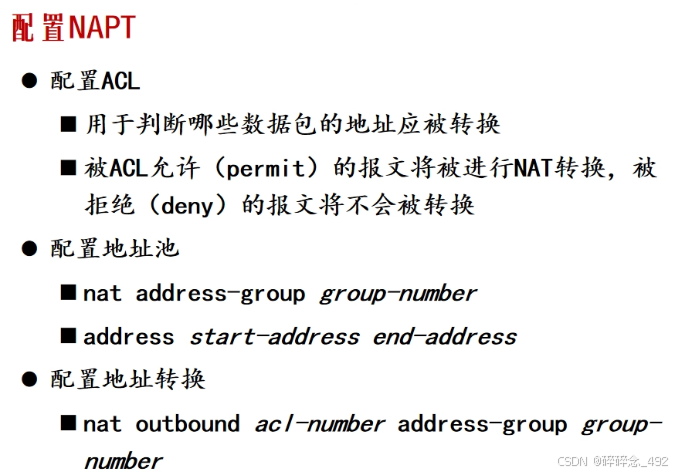

2、NAPT：多对一，IP 和 端口一起换，可以只设置一个公网IP
NAPT采用端口号 更能提高公网IP的利用效率，适用于私网作为客户端访问公网服务器 的场合。
即：内网多个私网 IP → 同一个公网 IP ，通过不同端口号区分不同主机。
使用场景
- 企业、校园、网吧、家庭：大量内网用户共享少量公网 IP 上网。
注意：没有no-pat

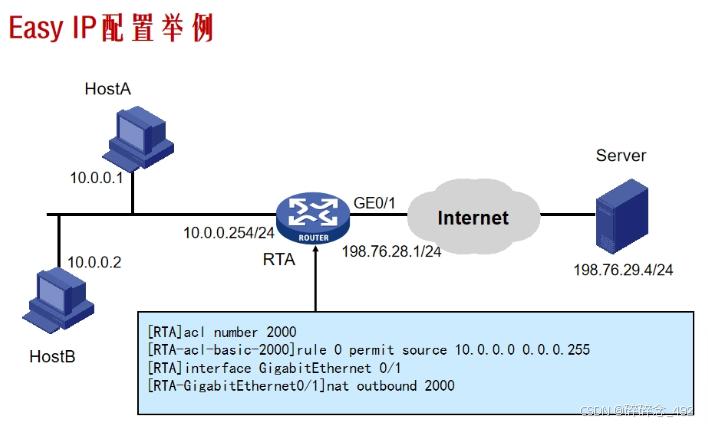

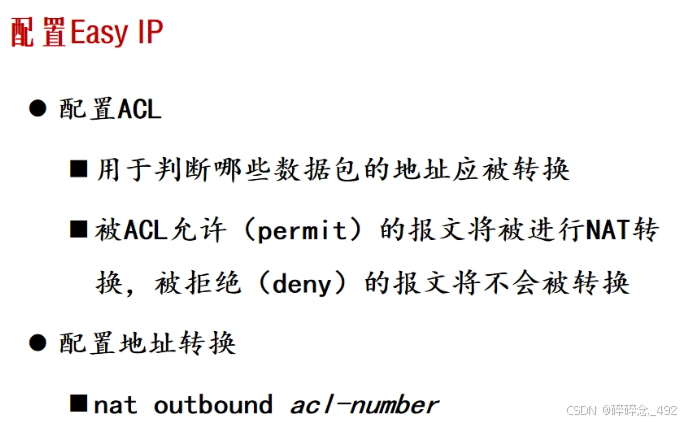

3、Easy IP，适用于出接口地址无法预知的场合
不用配置公网IP地址池，直接使用出接口的IP地址作为转换后的源地址，工作原理与普通NAPT相同，是NAPT的一种特例
一般用于拨号接入Internet 或动态获得IP地址的场合
注意：没有address-group

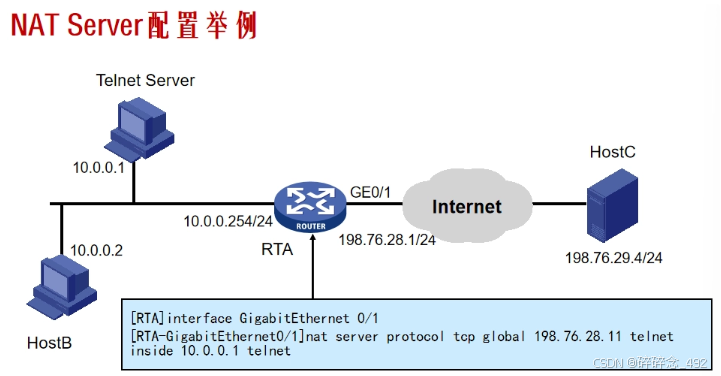

4、NAT Server （只有一条命令）
外网（global）主动访问内网（inside）
注意：用什么协议
interface GigabitEthernet 1/0/1
ip address 202.1.1.1 255.255.255.0
# 例1. 内网 Web 服务器：公网 80 → 内网 192.168.1.100:80
nat server protocol tcp global 202.1.1.1 80 inside 192.168.1.100 80
# 例2. 内网 FTP 服务器：公网 21 → 内网 192.168.1.101:21
nat server protocol tcp global 202.1.1.1 21 inside 192.168.1.101 21
# 例3. 也可以用域名/别名（www、ftp）
nat server protocol tcp global 202.1.1.1 www inside 192.168.1.100 wwwNAT的信息显示和调试
1、显示地址转换信息
<H3C> display nat { address-group group-number | all | outbound port-block-group | server | statistics | session }

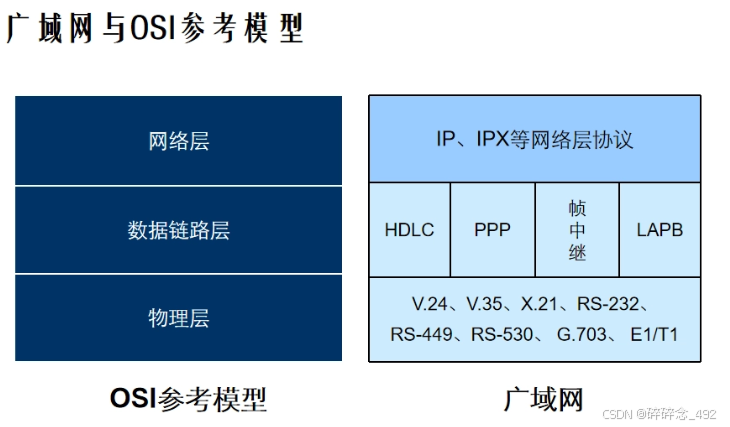

三、广域网基础
局域网主要完成工作站、终端、服务器等在较小物理范围内的互联，只能解决局部的资源共享
广域网协议需要适应多变的链路类型，并提供一定的安全特性，PPP支持同异步线路 ，能够提供验证，并且易于扩展。
广域网的作用：在相距遥远的局域网之间建立连接性

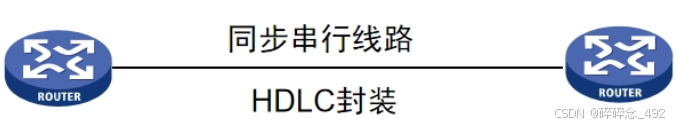

一、什么是HDLC？
面向比特，透明传输，不支持验证， 标准HDLC不支持多协议，用于点到点的同步链路
HDLC一般用于广域网中点对点专线连接，是一种比较常用和简单的协议
注意：HDLC：不支持 IP 地址自动协商，两端接口必须手动配置静态 IP
HDLC状态检测
- HDLC设备以轮询时间 间隔为周期，向链路上发送Keepalive消息
- 5个周期内无法收到对方发出的Keepalive消息，HDLC设备就认为链路不可用
- 同一链路两端设备的轮询时间间隔应设为相同的值
HDLC的配置
# 在RTA上配置广域网接口S1/0封装HDLC协议
[RTA-Serial1/0]link-protocol hdlc
# 更改HDLC的Keepalive轮询时间间隔为20(默认是10s)

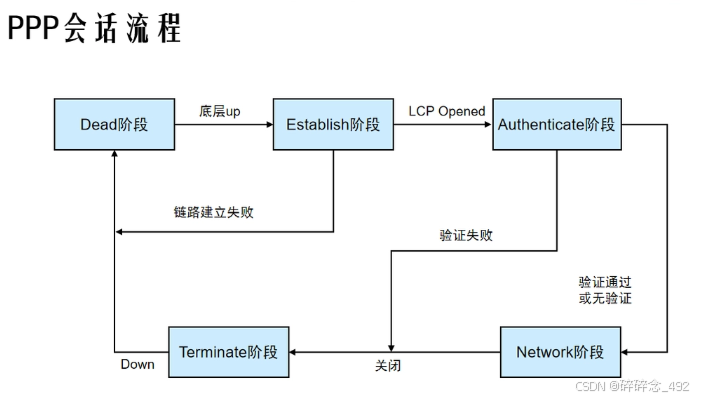

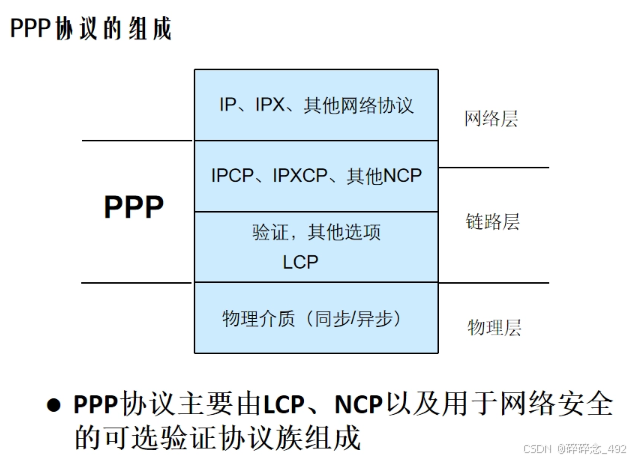

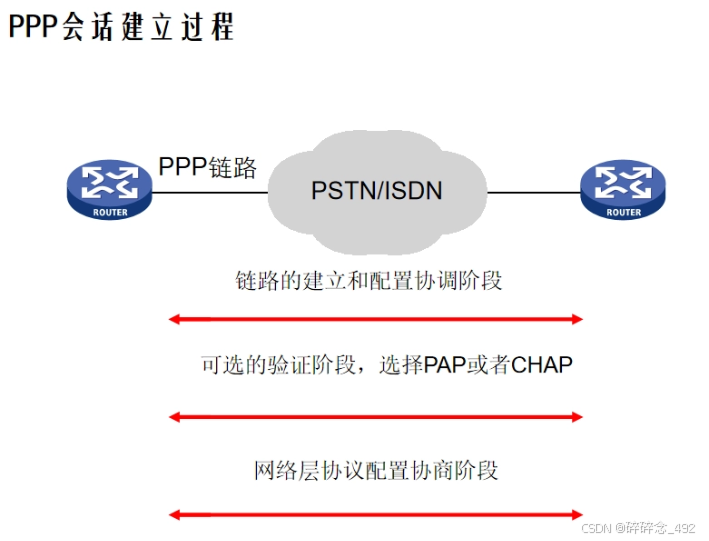

[RTA-Serial1/0]timer-hold 20二、PPP协议
- PPP协议支持同步和异步线路
- PPP协议支持验证和地址协商
为什么要用PPP？
广域网协议需要适应多变的网络类型，HDLC只支持同步串行链路 ，并且不支持验证。
而PPP支持同异步线路 ，能够提供验证，易于扩展。
PPP ：自带的IPCP 协商协议，可实现一端分配 IP、对端自动获取 IP

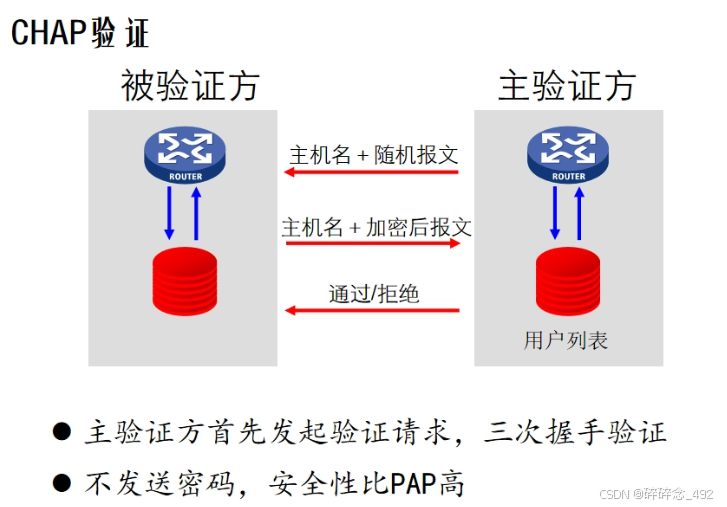

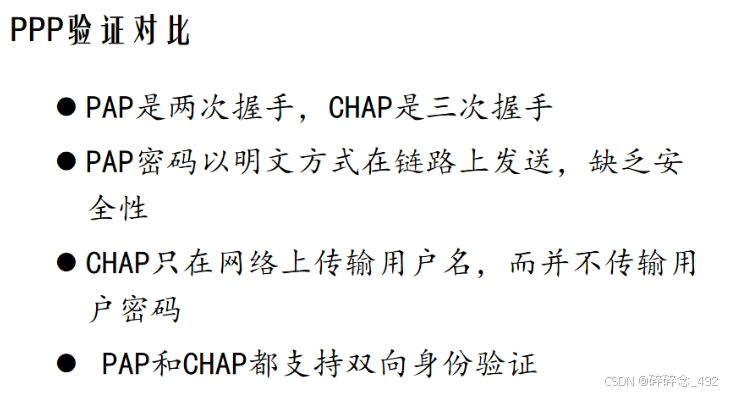

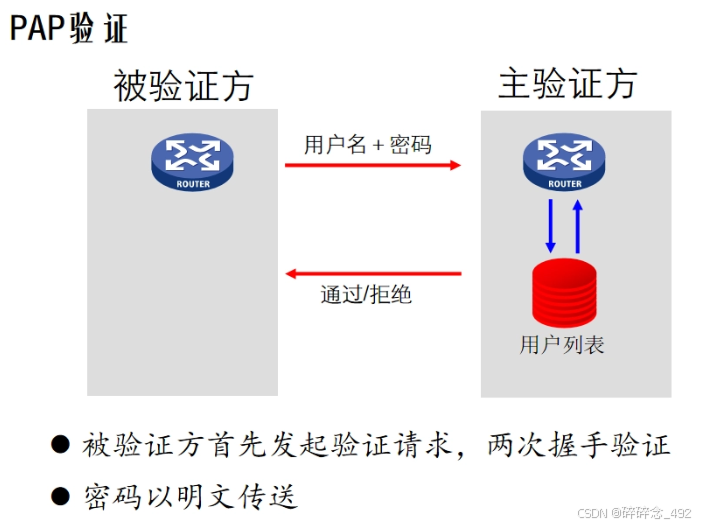

PPP的两种验证方式------PAP和CHAP
PPP基本配置
1、设置接口报文的封装PPP
[H3C-Serial1/0] link-protocol ppp
2、设置验证类型
[H3C-Serial1/0] ppp authentication-mode pap | chap
3、设置用户名、密码、服务类型
[H3C] local-user user-name class network
[H3C-luser-network-name] password simple password

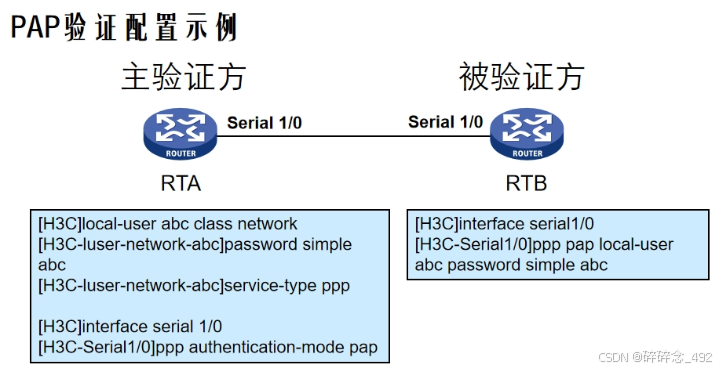

[H3C-luser-network-name] service-type ppp 配置PAP验证

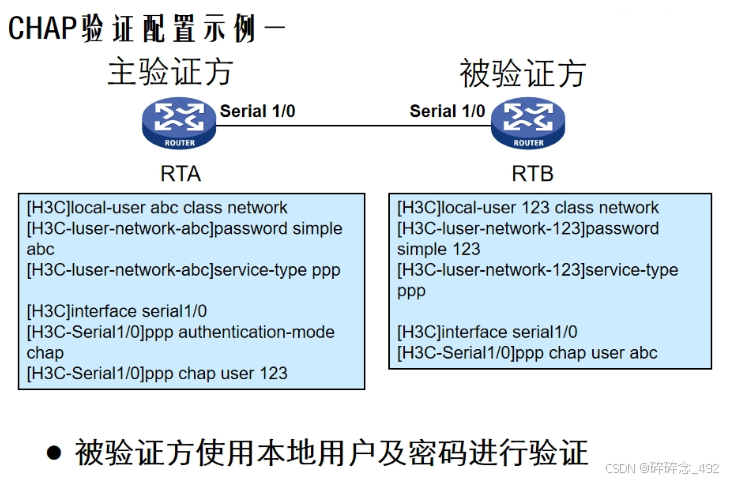

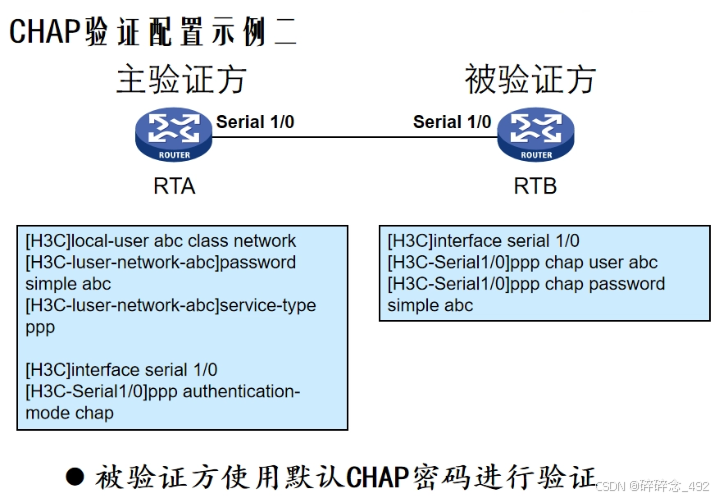

配置CHAP验证
