ProfiNet 转 EtherCAT 网关落地案例：倍福 CX5130 通过西门子 ET200SP 采集灌装工位阀门限位反馈信号

一、项目背景

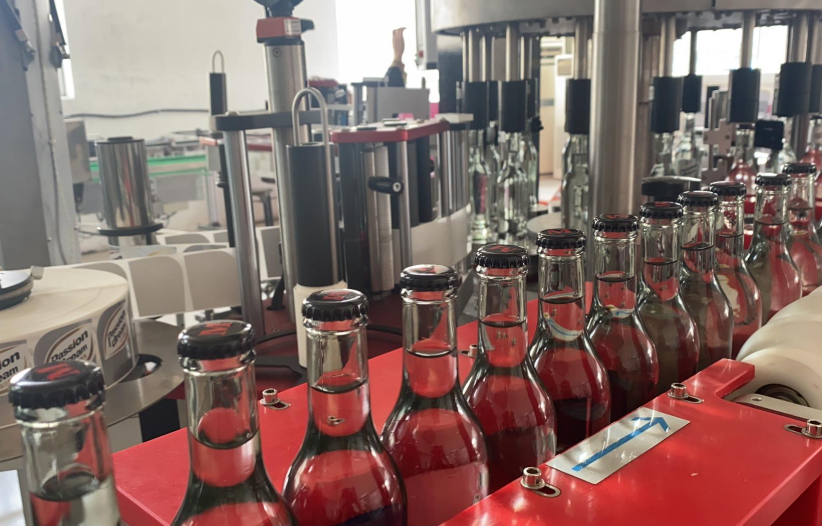

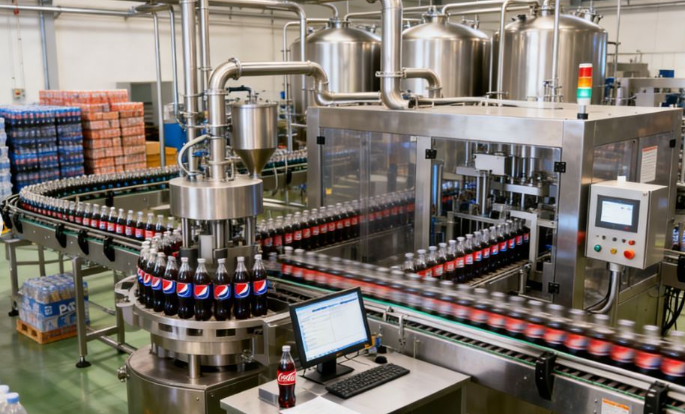

某大型饮料生产企业的一条灌装生产线，原有控制系统采用基于ProfiNet协议 的现场总线，现场分布着多台ProfiNet从站设备（包括变频器、远程IO模块、流量计 等）。近年来，企业计划将生产线控制系统升级为基于EtherCAT协议的高性能PLC，以提高数据采集速度和系统响应能力。由于ProfiNet设备数量较多且运行稳定，企业希望保留原有ProfiNet从站设备，通过协议转换网关实现新旧系统无缝对接。

本文详细介绍了采用远创智控（YuanChuang Intelligent Control）型号为YC-PNM-ECT的工业网关模块，实现EtherCAT协议PLC 与ProfiNet从站设备之间实时数据交互的完整过程。

二、系统组成与设备选型

2.1 控制系统核心设备

EtherCAT主站PLC：德国倍福（Beckhoff）型号 CX5130，集成EtherCAT主站功能，用于生产线逻辑控制与数据处理。

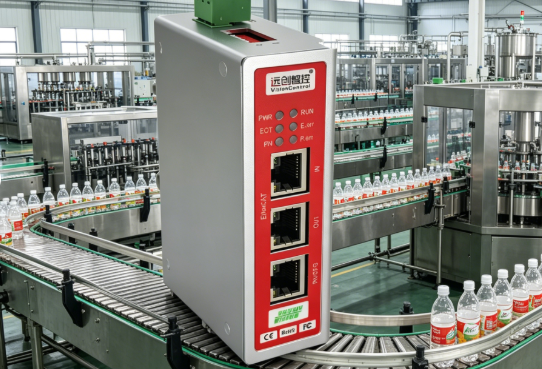

协议转换网关：远创智控（YuanChuang Intelligent Control）型号 YC-PNM-ECT，负责EtherCAT与ProfiNet两种协议的桥接。

2.2 ProfiNet从站设备（保留原有设备）

分布式远程IO模块：西门子（Siemens）型号 ET200SP（接口模块为IM 155-6 PN），用于采集现场传感器信号和控制阀门。
变频器：西门子（Siemens）型号 G120（控制单元CU250S-2 PN），驱动灌装输送带电机。
电磁流量计：Endress+Hauser 型号 Promag 55S，ProfiNet接口，实时监测灌装流量。

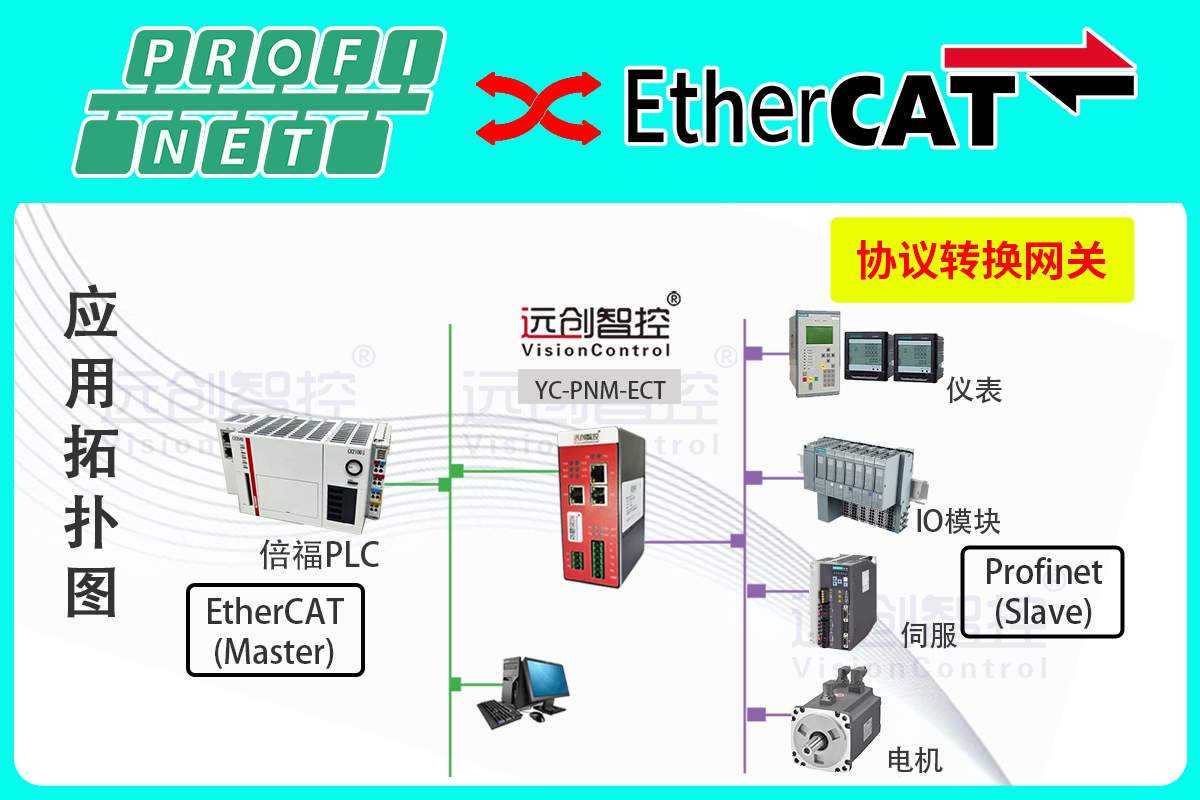

三、网络拓扑与网关角色

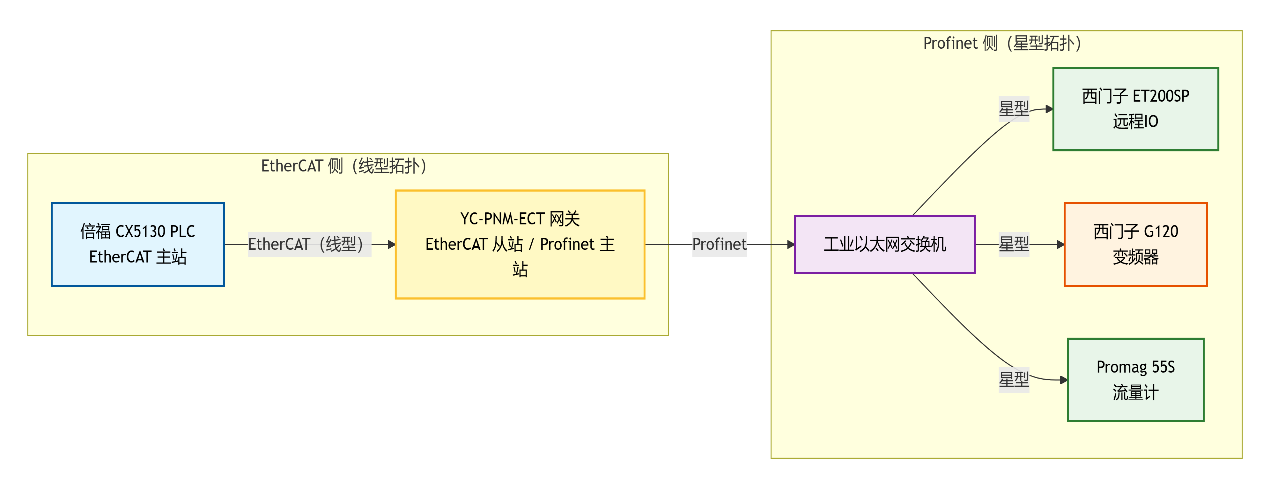

系统整体采用星型+线型混合拓扑：

EtherCAT侧：倍福CX5130 PLC作为EtherCAT主站，YC-PNM-ECT网关作为EtherCAT从站，两者通过标准以太网线连接。
ProfiNet侧：YC-PNM-ECT网关作为ProfiNet主站，西门子ET200SP、G120变频器及Promag 55S流量计作为ProfiNet从站，通过工业以太网交换机组成星型网络。

网关双重角色：

对EtherCAT网络而言，YC-PNM-ECT是从站设备，接受CX5130的配置与数据交换。
对ProfiNet网络而言，YC-PNM-ECT是主站设备，主动扫描并管理所有ProfiNet从站。

四、项目实施详细步骤

4.1 硬件连接与准备

网关供电：YC-PNM-ECT采用24V DC供电，接入现场开关电源（正极接L+，负极接M）。
EtherCAT通信口：网关的ECAT IN口通过屏蔽网线连接倍福CX5130的EtherCAT端口（Port A）。
ProfiNet通信口：网关的PN口通过网线连接至工业交换机，交换机再分别连接ET200SP、G120变频器、Promag 55S的ProfiNet端口。
检查指示灯：上电后网关PWR灯常亮，SYS灯闪烁表示系统正常。

4.2 EtherCAT侧配置（倍福TwinCAT 3）

安装网关ESI文件：从远创智控官网下载YC-PNM-ECT的ESI（EtherCAT Slave Information）文件，复制到TwinCAT 3安装目录下的`Config\Io\EtherCAT`文件夹。
扫描设备：打开TwinCAT 3，选择"I/O"->"Devices"->"Scan"，系统自动识别到YC-PNM-ECT网关，显示型号与序列号。

3. 设置EtherCAT从站参数：

分配PDO映射：根据ProfiNet侧数据长度，在网关的"TxPDO"和"RxPDO"中分别映射128字节输入和128字节输出。
设置分布式时钟（DC）为"Auto"，使网关与PLC时钟同步。

激活配置：将配置写入CX5130，网关ECAT RUN灯变为绿色常亮，表示EtherCAT通信建立。

4.3 ProfiNet侧配置（使用远创智控Gateway Config Tool）

**1. 导入设备GSD文件：**分别从西门子和Endress+Hauser官网获取ET200SP、G120、Promag 55S的GSDML文件，通过Gateway Config Tool导入。

2. 添加ProfiNet从站：

在软件拓扑视图中，右键"ProfiNet Master"->"Add Device"，依次添加三个从站设备。
设置每个从站的设备名称（如"ET200SP_Station1"、"G120_Drive"、"FlowMeter_01"）和IP地址（保持与原有ProfiNet网络一致，如192.168.1.10~1.12）。

配置IO映射表：

将ET200SP的数字量输入（地址I0.0~I15.7）映射到网关内部缓存区偏移0~2字节。
将G120变频器的控制字和速度设定值（输出地址QW0~QW4）映射到缓存区偏移64~68字节。
将Promag 55S的瞬时流量值（输入地址IW100）映射到缓存区偏移16~18字节。

**4. 生成配置文件：**点击"Download"，将配置通过网线写入YC-PNM-ECT网关。网关PN ACT灯闪烁后常亮，表示ProfiNet主站已与所有从站成功建立连接。

4.4 数据映射与PLC编程

**1. 建立TwinCAT变量链接：**在TwinCAT 3中，打开YC-PNM-ECT网关的"Box"配置页，查看已自动生成的输入输出变量（如`WcState`、`Input_Byte $0..127$ `、`Output_Byte $0..127$ `）。

2. 编写PLC程序：

读取流量计数据：将`Input_Byte $16$ `~`Input_Byte $18$ `组合成32位浮点数，得到实时流量值（单位：L/min）。
控制变频器：向`Output_Byte $64$ `~`Output_Byte $67$ `写入西门子标准报文1的控制字（047E→启动，047F→停止），向`Output_Byte $68$ `~`Output_Byte $69$ `写入速度百分比（0~16384对应0~100%）。
采集IO状态：直接读取`Input_Byte $0$ `的低8位，对应灌装阀门限位开关状态。

3. 调试与验证：

强制启动变频器：在TwinCAT中置控制字为0x047F，观察G120面板频率上升，输送带开始运转。
模拟流量值：使用信号发生器向流量计输入4-20mA信号，PLC读取数值与理论值误差小于0.5%。
循环时间测试：通过TwinCAT的"Online"监控显示，网关数据刷新周期稳定在1ms以内，满足灌装生产线的实时性要求。

五、应用效果与总结

通过部署远创智控YC-PNM-ECT网关模块，该饮料企业成功实现了倍福EtherCAT PLC与原有西门子系列ProfiNet设备的互联互通，无需更换任何现场设备，节省了约60%的升级成本。网关在双协议转换中表现出低延迟（<1ms）、高稳定性（连续运行30天无丢包）的特点，且配置过程清晰直观。
