这一组源码加更只有一个目标：把 MqttBroker 的真实 ST 源码按工程阅读顺序讲完整。不是再补几段"看起来像源码"的片段，而是让读者能沿着源码对象理解这个 Broker 怎么组织、怎么运行、怎么排障。

适合谁收藏

  • 已经读过 MqttBroker 主线教程，想继续看真实源码实现的工程师。
  • 想学习 CodeSys ST 工程如何拆分 Broker、连接池、编解码、路由和 QoS 调度的人。
  • 想把 MQTT Broker 移植到 PLC、边缘控制器或教学工程里的开发者。

先给结论

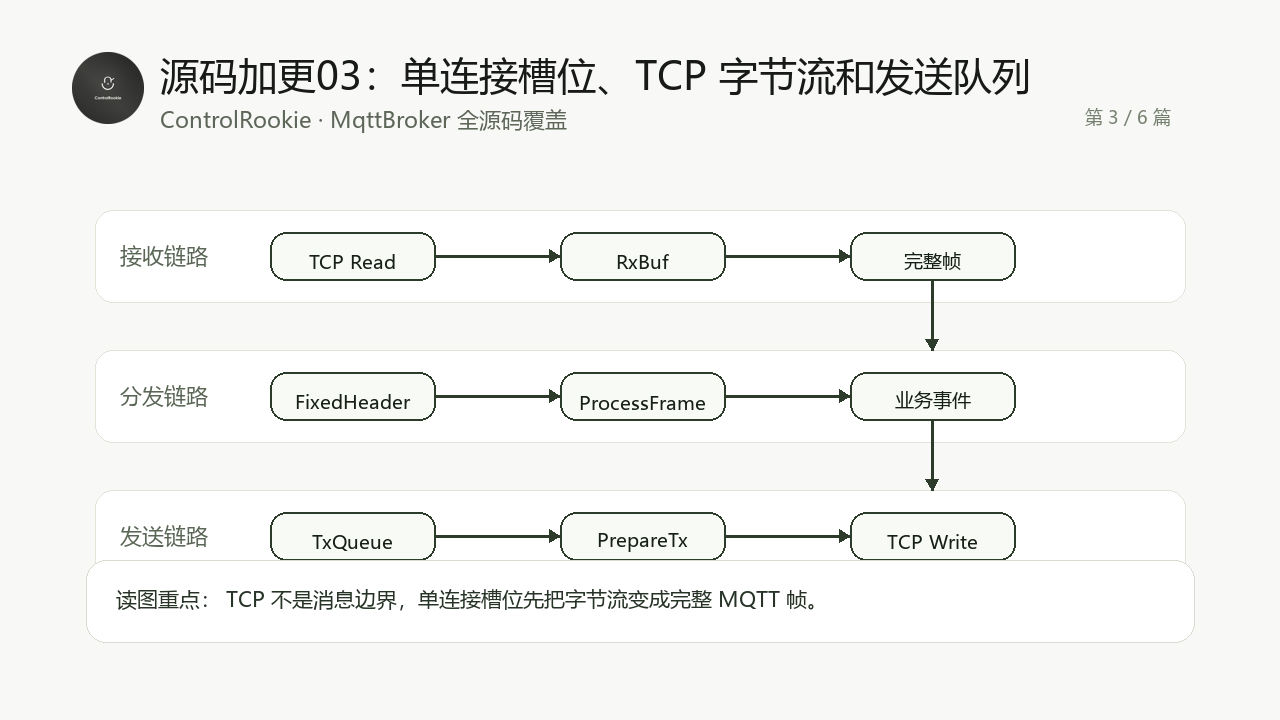

这一篇看一个客户端连接进入 Broker 后，如何在单连接槽位里完成收帧、验头、分发、排队和发送准备。

TCP 收到的是字节流，不是 MQTT 消息。现场很多 Broker 不稳定，本质不是 MQTT 理论没懂，而是完整帧、半包、粘包和发送队列边界没处理清楚。

这篇覆盖 14 个源码文件，合计约 1227 行 ST 代码。为了保持公开教程可读性，正文先讲源码阅读路径，再给完整源码。读代码时建议不要从第一个代码块一路机械读到底，而是按本篇的"读代码顺序"来抓主线。

从工程问题到代码职责

层次 本篇重点 你读源码时要抓住的判断
工程入口 程序如何启动、对象如何被实例化 先确认谁是入口，谁只是被调度的对象
数据边界 容量、状态、错误、缓冲区和表结构 先知道边界，后面排障才不会乱猜
协作关系 各 FB、函数和结构体如何互相传递数据 不按文件夹读，按数据流和状态流读
验证路径 在线观察应该看哪些变量 代码最终要能落到现场排障，而不是只停在源码阅读

本篇源码覆盖表

序号 源码对象 行数
1 FB_MqttBrokerConnection.M_AssignPacketId.st 32
2 FB_MqttBrokerConnection.M_Attach.st 39
3 FB_MqttBrokerConnection.M_ConsumeFrame.st 42
4 FB_MqttBrokerConnection.M_EnqueueDelivery.st 108
5 FB_MqttBrokerConnection.M_EnqueueProtocolAck.st 39
6 FB_MqttBrokerConnection.M_EnqueueProtocolAckList.st 58
7 FB_MqttBrokerConnection.M_HasCompleteFrame.st 68
8 FB_MqttBrokerConnection.M_PrepareNextTx.st 154
9 FB_MqttBrokerConnection.M_ProcessFrame.st 220
10 FB_MqttBrokerConnection.M_RequestDisconnect.st 14
11 FB_MqttBrokerConnection.M_Reset.st 92
12 FB_MqttBrokerConnection.M_SetAuthenticated.st 14
13 FB_MqttBrokerConnection.M_ValidateFixedHeader.st 75
14 FB_MqttBrokerConnection.st 272

推荐阅读顺序

  • 先看连接槽位主体 FB_MqttBrokerConnection.st。
  • 再看 Attach/Reset/RequestDisconnect 等生命周期方法。
  • 最后看 HasCompleteFrame、ConsumeFrame、ProcessFrame 和发送队列方法。

验证和排障边界

  • 用多个客户端高频发布，重点观察是否丢帧、粘包误判或发送队列积压。
  • 如果出现延迟或掉线，先查连接槽位，不要先怀疑主题路由。

本篇完整开源代码

下面代码来自对应 .st 源文件的连续完整内容。为方便公开阅读，只保留源码对象名，不放本机工程路径。

完整代码 01: FB_MqttBrokerConnection.M_AssignPacketId.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_AssignPacketId
/// 功能      : 为出站 QoS>0 发布帧分配 Packet Identifier
/// 说明      : PacketId 按连接维度递增，0 为 MQTT 保留值，自动跳过。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_AssignPacketId : BOOL
VAR_IN_OUT
    stPublish : ST_MqttBrokerPublishFrame; // 需要分配 PacketId 的出站发布帧
END_VAR

// === IMPLEMENTATION ===
IF stPublish.eQoS = E_MqttQoS.byQoS0 THEN
    M_AssignPacketId := TRUE;
    RETURN;
END_IF

IF stConnection.uiNextPacketId = 0 THEN
    stConnection.uiNextPacketId := 1;
END_IF

stPublish.uiPacketId := stConnection.uiNextPacketId;
stConnection.uiNextPacketId := stConnection.uiNextPacketId + 1;

IF stConnection.uiNextPacketId = 0 THEN
    stConnection.uiNextPacketId := 1;
END_IF

M_AssignPacketId := TRUE;

完整代码 02: FB_MqttBrokerConnection.M_Attach.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_Attach
/// 功能      : 把 TCP 连接句柄绑定到当前槽位
/// 说明      : 监听层接受新连接后调用，连接进入等待 MQTT CONNECT 状态。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_Attach : BOOL
VAR_INPUT
    hConnection : NBS.CAA.HANDLE; // 新接入客户端的 TCP 连接句柄
END_VAR

// === IMPLEMENTATION ===
M_Reset();

IF hConnection = 0 THEN
    eLastError := E_MqttBrokerError.uiTcpAcceptFailed;
    M_Attach := FALSE;
    RETURN;
END_IF

stConnection.xUsed := TRUE;
stConnection.xMqttConnected := FALSE;
stConnection.xCleanSession := TRUE;
stConnection.xDisconnectRequested := FALSE;
stConnection.xGracefulDisconnect := FALSE;
stConnection.eState := E_MqttConnectionState.iWaitConnect;
stConnection.eLastError := E_MqttBrokerError.uiNoError;
stConnection.hConnection := hConnection;
stConnection.uiSlot := uiSlot;
stConnection.uiKeepAlive := GVL_MqttBroker.cnDefaultKeepAlive;
stConnection.udiLastActivityMs := udiNowMs;
stConnection.udiLastTcpActiveMs := udiNowMs;
stConnection.udiConnectedAtMs := 0;
stConnection.uiNextPacketId := 1;
eLastError := E_MqttBrokerError.uiNoError;
M_Attach := TRUE;

完整代码 03: FB_MqttBrokerConnection.M_ConsumeFrame.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_ConsumeFrame
/// 功能      : 从接收缓冲区移除已处理 MQTT 报文
/// 说明      : 支持粘包场景，处理完一包后把剩余字节前移。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_ConsumeFrame : BOOL
VAR_INPUT
    uiFrameLen : UINT; // 已处理的完整 MQTT 报文长度[byte]
END_VAR
VAR
    uiIndex    : UINT; // 缓冲区前移复制索引[byte]
    uiRemain   : UINT; // 消费后仍留在接收缓冲区的字节数[byte]
END_VAR

// === IMPLEMENTATION ===
IF uiFrameLen = 0 THEN
    M_ConsumeFrame := FALSE;
    RETURN;
END_IF

IF uiFrameLen > stConnection.uiRxLength THEN
    eLastError := E_MqttBrokerError.uiProtocolMalformed;
    M_ConsumeFrame := FALSE;
    RETURN;
END_IF

uiRemain := stConnection.uiRxLength - uiFrameLen;

IF uiRemain > 0 THEN
    uiIndex := 0;
    WHILE uiIndex < uiRemain DO
        aRxBuf[uiIndex] := aRxBuf[uiFrameLen + uiIndex];
        uiIndex := uiIndex + 1;
    END_WHILE
END_IF

stConnection.uiRxLength := uiRemain;
M_ConsumeFrame := TRUE;

完整代码 04: FB_MqttBrokerConnection.M_EnqueueDelivery.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_EnqueueDelivery
/// 功能      : 将普通 PUBLISH 投递任务写入连接队列
/// 说明      : 路由层匹配订阅后调用，本队列低于协议响应队列优先级。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_EnqueueDelivery : BOOL
VAR_IN_OUT
    stDelivery : ST_MqttBrokerPublishFrame; // 需要投递给当前客户端的发布帧，QoS>0 且 PacketId 为 0 时会被分配编号
END_VAR
VAR
    uiIndex      : UINT; // 普通投递队列扫描索引[1..cnDeliveryQueueSize]
    uiReadIndex  : UINT; // 队列紧凑时读取旧队列项的索引[1..cnDeliveryQueueSize]
    uiWriteIndex : UINT; // 队列紧凑时写入新队列项的索引[1..cnDeliveryQueueSize]
    uiInsertIndex : UINT; // 本次新投递应写入的队尾索引，0 表示暂未找到可用尾部[1..cnDeliveryQueueSize]
END_VAR

// === IMPLEMENTATION ===
IF NOT stDelivery.xValid THEN
    M_EnqueueDelivery := FALSE;
    RETURN;
END_IF

IF stConnection.uiDeliveryQueueCount >= GVL_MqttBroker.cnDeliveryQueueHighWater THEN
    IF stDelivery.eQoS = E_MqttQoS.byQoS0 THEN
        eLastError := E_MqttBrokerError.uiQueueFull;
        IF udiTxQueueFullDropped < UDINT#16#FFFFFFFF THEN
            udiTxQueueFullDropped := udiTxQueueFullDropped + 1;
        END_IF
        M_EnqueueDelivery := FALSE;
        RETURN;
    END_IF
END_IF

IF stDelivery.uiTargetSlot <> uiSlot THEN
    M_EnqueueDelivery := FALSE;
    RETURN;
END_IF

uiInsertIndex := 0;

/// 队列发送端按低索引优先取帧，因此入队不能简单找第一个空洞。
/// 否则低位旧帧刚被发走、高位旧帧尚未发完时，新帧会插到旧尾部前面，现场表现就是后发消息穿插到前发消息尾部之前。
/// 这里先寻找当前有效队尾，把新消息追加到队尾之后；若尾部已顶到数组上限但中间存在空洞，则先做一次稳定紧凑。
FOR uiIndex := 1 TO GVL_MqttBroker.cnDeliveryQueueSize DO
    IF aDeliveryQueue[uiIndex].xValid THEN
        IF uiIndex < GVL_MqttBroker.cnDeliveryQueueSize THEN
            uiInsertIndex := uiIndex + 1;
        ELSE
            uiInsertIndex := 0;
        END_IF
    END_IF
END_FOR

IF stConnection.uiDeliveryQueueCount = 0 THEN
    uiInsertIndex := 1;
ELSIF uiInsertIndex = 0 THEN
    uiWriteIndex := 1;
    FOR uiReadIndex := 1 TO GVL_MqttBroker.cnDeliveryQueueSize DO
        IF aDeliveryQueue[uiReadIndex].xValid THEN
            IF uiReadIndex <> uiWriteIndex THEN
                aDeliveryQueue[uiWriteIndex] := aDeliveryQueue[uiReadIndex];
                aDeliveryQueue[uiReadIndex].xValid := FALSE;
            END_IF
            IF uiWriteIndex < GVL_MqttBroker.cnDeliveryQueueSize THEN
                uiWriteIndex := uiWriteIndex + 1;
            END_IF
        END_IF
    END_FOR

    IF stConnection.uiDeliveryQueueCount < GVL_MqttBroker.cnDeliveryQueueSize THEN
        uiInsertIndex := stConnection.uiDeliveryQueueCount + 1;
    END_IF
END_IF

IF (uiInsertIndex >= 1) AND (uiInsertIndex <= GVL_MqttBroker.cnDeliveryQueueSize) THEN
    IF stDelivery.eQoS = E_MqttQoS.byQoS0 THEN
        stDelivery.uiPacketId := 0;
    ELSIF stDelivery.uiPacketId = 0 THEN
        // Packet Identifier 的作用域是单条 MQTT 客户端连接。
        // 入站 PUBLISH 的 PacketId 属于发布者连接，不能直接转发给订阅者；
        // 首次投递给订阅者时必须在自己的连接内重新分配 PacketId，避免 QoS1/QoS2 确认链路冲突。
        M_AssignPacketId(stPublish := stDelivery);
    ELSE
        // QoS 重发必须沿用首次投递的 PacketId。
        // 如果重发时重新分配 PacketId，客户端会 PUBACK 新编号，而事务表仍等待旧编号，
        // 结果就是每 2 秒重复投递一次，达到最大重试次数后 Broker 主动断开客户端。
    END_IF

    aDeliveryQueue[uiInsertIndex] := stDelivery;
    stConnection.uiDeliveryQueueCount := stConnection.uiDeliveryQueueCount + 1;
    IF stConnection.uiDeliveryQueueCount > uiMaxDeliveryQueueCountSeen THEN
        uiMaxDeliveryQueueCountSeen := stConnection.uiDeliveryQueueCount;
    END_IF
    M_EnqueueDelivery := TRUE;
    RETURN;
END_IF

eLastError := E_MqttBrokerError.uiQueueFull;
IF stDelivery.eQoS = E_MqttQoS.byQoS0 THEN
    IF udiTxQueueFullDropped < UDINT#16#FFFFFFFF THEN
        udiTxQueueFullDropped := udiTxQueueFullDropped + 1;
    END_IF
END_IF
M_EnqueueDelivery := FALSE;

完整代码 05: FB_MqttBrokerConnection.M_EnqueueProtocolAck.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_EnqueueProtocolAck
/// 功能      : 将协议响应写入优先队列
/// 说明      : 协议响应优先于普通 PUBLISH 投递，避免 ACK 被慢业务流量阻塞。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_EnqueueProtocolAck : BOOL
VAR_INPUT
    ePacketType  : E_MqttPacketType; // 需要发送的 MQTT 协议响应类型
    uiPacketId   : UINT; // 响应关联 Packet Identifier，无需时为 0
    byReturnCode : BYTE; // CONNACK/SUBACK 返回码，其他响应为 0
END_VAR
VAR
    uiIndex      : UINT; // 协议响应队列扫描索引
END_VAR

// === IMPLEMENTATION ===
FOR uiIndex := 1 TO GVL_MqttBroker.cnProtocolQueueSize DO
    IF NOT aProtocolQueue[uiIndex].xUsed THEN
        aProtocolQueue[uiIndex].xUsed := TRUE;
        aProtocolQueue[uiIndex].ePacketType := ePacketType;
        aProtocolQueue[uiIndex].uiPacketId := uiPacketId;
        aProtocolQueue[uiIndex].byReturnCode := byReturnCode;
        aProtocolQueue[uiIndex].uiReturnCount := 0;
        stConnection.uiProtocolQueueCount := stConnection.uiProtocolQueueCount + 1;
        IF stConnection.uiProtocolQueueCount > uiMaxProtocolQueueCountSeen THEN
            uiMaxProtocolQueueCountSeen := stConnection.uiProtocolQueueCount;
        END_IF
        M_EnqueueProtocolAck := TRUE;
        RETURN;
    END_IF
END_FOR

eLastError := E_MqttBrokerError.uiQueueFull;
stConnection.xDisconnectRequested := TRUE;
M_EnqueueProtocolAck := FALSE;

完整代码 06: FB_MqttBrokerConnection.M_EnqueueProtocolAckList.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_EnqueueProtocolAckList
/// 功能      : 将带多返回码的协议响应写入优先队列
/// 说明      : 主要用于多 Topic SUBSCRIBE 的 SUBACK，保证每个 Topic 都有独立返回码。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_EnqueueProtocolAckList : BOOL
VAR_INPUT
    ePacketType   : E_MqttPacketType; // 需要发送的 MQTT 协议响应类型，当前主要为 SUBACK
    uiPacketId    : UINT; // 响应关联 Packet Identifier
    uiReturnCount : UINT; // 多 Topic 返回码数量[条]
END_VAR
VAR_IN_OUT
    aReturnCodes  : ARRAY[*] OF BYTE; // 多 Topic 返回码数组，每个元素对应一个 Topic Filter
END_VAR
VAR
    uiIndex       : UINT; // 协议响应队列扫描索引
    uiCodeIndex   : UINT; // 返回码复制索引[1..cnMaxTopicItemsPerPacket]
END_VAR

// === IMPLEMENTATION ===
IF uiReturnCount = 0 THEN
    M_EnqueueProtocolAckList := FALSE;
    RETURN;
END_IF

IF uiReturnCount > GVL_MqttBroker.cnMaxTopicItemsPerPacket THEN
    M_EnqueueProtocolAckList := FALSE;
    RETURN;
END_IF

FOR uiIndex := 1 TO GVL_MqttBroker.cnProtocolQueueSize DO
    IF NOT aProtocolQueue[uiIndex].xUsed THEN
        aProtocolQueue[uiIndex].xUsed := TRUE;
        aProtocolQueue[uiIndex].ePacketType := ePacketType;
        aProtocolQueue[uiIndex].uiPacketId := uiPacketId;
        aProtocolQueue[uiIndex].byReturnCode := 0;
        aProtocolQueue[uiIndex].uiReturnCount := uiReturnCount;

        FOR uiCodeIndex := 1 TO uiReturnCount DO
            aProtocolQueue[uiIndex].aReturnCodes[uiCodeIndex] := aReturnCodes[uiCodeIndex];
        END_FOR

        stConnection.uiProtocolQueueCount := stConnection.uiProtocolQueueCount + 1;
        IF stConnection.uiProtocolQueueCount > uiMaxProtocolQueueCountSeen THEN
            uiMaxProtocolQueueCountSeen := stConnection.uiProtocolQueueCount;
        END_IF
        M_EnqueueProtocolAckList := TRUE;
        RETURN;
    END_IF
END_FOR

eLastError := E_MqttBrokerError.uiQueueFull;
stConnection.xDisconnectRequested := TRUE;
M_EnqueueProtocolAckList := FALSE;

完整代码 07: FB_MqttBrokerConnection.M_HasCompleteFrame.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_HasCompleteFrame
/// 功能      : 判断接收缓冲区是否已有完整 MQTT 报文
/// 说明      : 先解码 Remaining Length，再判断固定头、变长长度和载荷是否完整。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_HasCompleteFrame : BOOL
VAR_OUTPUT
    uiFrameLen      : UINT; // 完整 MQTT 报文总长度[byte]
    uiBodyOffset    : UINT; // 可变头起始偏移[byte]
    udiRemainingLen : UDINT; // Remaining Length 解码值[byte]
    xNeedMore       : BOOL; // TRUE 表示当前缓冲区还不足以形成完整报文
END_VAR
VAR
    uiRemainingBytes : UINT; // Remaining Length 字段实际占用字节数[byte]
END_VAR

// === IMPLEMENTATION ===
uiFrameLen := 0;
uiBodyOffset := 0;
udiRemainingLen := 0;
xNeedMore := FALSE;

IF stConnection.uiRxLength < 2 THEN
    xNeedMore := TRUE;
    M_HasCompleteFrame := FALSE;
    RETURN;
END_IF

IF NOT F_MqttDecodeRemainingLength(
    aBuffer := aRxBuf,
    uiStartIndex := 1,
    uiBufferLen := stConnection.uiRxLength,
    udiValue => udiRemainingLen,
    uiBytesUsed => uiRemainingBytes,
    xNeedMore => xNeedMore) THEN
    M_HasCompleteFrame := FALSE;
    RETURN;
END_IF

IF udiRemainingLen > GVL_MqttBroker.cnMqttRemainingLengthMax THEN
    eLastError := E_MqttBrokerError.uiProtocolMalformed;
    stConnection.xDisconnectRequested := TRUE;
    M_HasCompleteFrame := FALSE;
    RETURN;
END_IF

uiBodyOffset := 1 + uiRemainingBytes;

IF (TO_UDINT(uiBodyOffset) + udiRemainingLen) > TO_UDINT(GVL_MqttBroker.cnRxBufferSize) THEN
    eLastError := E_MqttBrokerError.uiPacketTooLarge;
    stConnection.xDisconnectRequested := TRUE;
    M_HasCompleteFrame := FALSE;
    RETURN;
END_IF

uiFrameLen := uiBodyOffset + TO_UINT(udiRemainingLen);

IF stConnection.uiRxLength < uiFrameLen THEN
    xNeedMore := TRUE;
    M_HasCompleteFrame := FALSE;
    RETURN;
END_IF

M_HasCompleteFrame := TRUE;

完整代码 08: FB_MqttBrokerConnection.M_PrepareNextTx.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_PrepareNextTx
/// 功能      : 从发送队列批量取出 MQTT 报文并编码到发送缓冲区
/// 说明      : 一次 TCP_Write 可以携带多个 MQTT 控制报文帧，显著降低高频小消息的尾部排队延迟。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.1
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_PrepareNextTx : BOOL
VAR
    uiIndex           : UINT; // 队列扫描索引，协议响应队列和普通投递队列共用[1..容量]
    uiBuiltLen        : UINT; // 当前单帧编码器构建出的 MQTT 报文长度[byte]
    uiTxOffset        : UINT; // 本批次下一帧应写入 aTxBuf 的起始偏移[byte]
    uiBatchFrameCount : UINT; // 本批次已经成功合并到 aTxBuf 的 MQTT 帧数量[帧]
    stDelivery        : ST_MqttBrokerPublishFrame; // 从普通投递队列取出的发布帧副本，避免编码过程中直接改队列项
    xStopBatch        : BOOL; // TRUE 表示本批次已达到帧数或缓冲区预算，应停止继续取队列
END_VAR

// === IMPLEMENTATION ===
M_PrepareNextTx := FALSE;

IF NOT stConnection.xUsed THEN
    RETURN;
END_IF

uiTxOffset := 0;
uiBatchFrameCount := 0;
xStopBatch := FALSE;

/// =======================================================================
/// 协议响应优先批量编码
/// =======================================================================
FOR uiIndex := 1 TO GVL_MqttBroker.cnProtocolQueueSize DO
    IF xStopBatch THEN
        EXIT;
    END_IF

    IF aProtocolQueue[uiIndex].xUsed THEN
        IF uiBatchFrameCount >= GVL_MqttBroker.cnMaxTxFramesPerWrite THEN
            xStopBatch := TRUE;
        ELSIF (TO_UDINT(uiTxOffset) + TO_UDINT(GVL_MqttBroker.cnMinTxBufferFree)) >= SIZEOF(aTxBuf) THEN
            xStopBatch := TRUE;
        ELSIF fbCodec.M_BuildSimpleAck(
            aBuffer := aTxBuf,
            aReturnCodes := aProtocolQueue[uiIndex].aReturnCodes,
            ePacketType := aProtocolQueue[uiIndex].ePacketType,
            byProtocolLevel := stConnection.byProtocolLevel,
            uiPacketId := aProtocolQueue[uiIndex].uiPacketId,
            byReturnCode := aProtocolQueue[uiIndex].byReturnCode,
            uiReturnCount := aProtocolQueue[uiIndex].uiReturnCount,
            uiWriteOffset := uiTxOffset,
            udiBufferSize := SIZEOF(aTxBuf),
            uiFrameLen => uiBuiltLen) THEN
            aProtocolQueue[uiIndex].xUsed := FALSE;
            aProtocolQueue[uiIndex].ePacketType := E_MqttPacketType.byReserved;
            aProtocolQueue[uiIndex].uiPacketId := 0;
            aProtocolQueue[uiIndex].byReturnCode := 0;
            aProtocolQueue[uiIndex].uiReturnCount := 0;

            IF stConnection.uiProtocolQueueCount > 0 THEN
                stConnection.uiProtocolQueueCount := stConnection.uiProtocolQueueCount - 1;
            END_IF

            uiTxOffset := uiTxOffset + uiBuiltLen;
            uiBatchFrameCount := uiBatchFrameCount + 1;
        ELSIF uiBatchFrameCount > 0 THEN
            // 已经成功编码过前序帧时，构建失败通常表示剩余缓冲不足。
            // 此时不清空前序帧，先发送已经打包好的内容，下个周期再处理当前队列项。
            xStopBatch := TRUE;
        ELSE
            // 第一帧就无法构建，说明队列项本身异常或配置缓冲区无法容纳该协议响应。
            // 释放该协议响应，避免无效队头永久阻塞后续 ACK/PUBLISH。
            aProtocolQueue[uiIndex].xUsed := FALSE;
            aProtocolQueue[uiIndex].ePacketType := E_MqttPacketType.byReserved;
            aProtocolQueue[uiIndex].uiPacketId := 0;
            aProtocolQueue[uiIndex].byReturnCode := 0;
            aProtocolQueue[uiIndex].uiReturnCount := 0;
            IF stConnection.uiProtocolQueueCount > 0 THEN
                stConnection.uiProtocolQueueCount := stConnection.uiProtocolQueueCount - 1;
            END_IF
            eLastError := E_MqttBrokerError.uiPacketTooLarge;
        END_IF
    END_IF
END_FOR

/// =======================================================================
/// 普通 PUBLISH 投递批量编码
/// =======================================================================
IF NOT xStopBatch THEN
    FOR uiIndex := 1 TO GVL_MqttBroker.cnDeliveryQueueSize DO
        IF xStopBatch THEN
            EXIT;
        END_IF

        IF aDeliveryQueue[uiIndex].xValid THEN
            IF uiBatchFrameCount >= GVL_MqttBroker.cnMaxTxFramesPerWrite THEN
                xStopBatch := TRUE;
            ELSIF (TO_UDINT(uiTxOffset) + TO_UDINT(GVL_MqttBroker.cnMinTxBufferFree)) >= SIZEOF(aTxBuf) THEN
                xStopBatch := TRUE;
            ELSE
                stDelivery := aDeliveryQueue[uiIndex];

                IF fbCodec.M_BuildPublish(
                    aBuffer := aTxBuf,
                    stPublish := stDelivery,
                    byProtocolLevel := stConnection.byProtocolLevel,
                    uiWriteOffset := uiTxOffset,
                    udiBufferSize := SIZEOF(aTxBuf),
                    uiFrameLen => uiBuiltLen) THEN
                    aDeliveryQueue[uiIndex].xValid := FALSE;

                    IF stConnection.uiDeliveryQueueCount > 0 THEN
                        stConnection.uiDeliveryQueueCount := stConnection.uiDeliveryQueueCount - 1;
                    END_IF

                    uiTxOffset := uiTxOffset + uiBuiltLen;
                    uiBatchFrameCount := uiBatchFrameCount + 1;
                ELSIF uiBatchFrameCount > 0 THEN
                    // 当前 PUBLISH 放不进本批次剩余缓冲时，先发已编码内容，保持队列顺序不变。
                    xStopBatch := TRUE;
                ELSE
                    // 第一帧就无法构建，多数是 Topic/Payload 超限或队列项被破坏。
                    // 释放异常项，防止慢性死锁；QoS>0 事务最终会由重试/超时路径处理。
                    aDeliveryQueue[uiIndex].xValid := FALSE;
                    IF stConnection.uiDeliveryQueueCount > 0 THEN
                        stConnection.uiDeliveryQueueCount := stConnection.uiDeliveryQueueCount - 1;
                    END_IF
                    eLastError := E_MqttBrokerError.uiPacketTooLarge;
                END_IF
            END_IF
        END_IF
    END_FOR
END_IF

IF uiBatchFrameCount > 0 THEN
    stConnection.uiTxLength := uiTxOffset;
    uiLastTxFrameCount := uiBatchFrameCount;
    uiLastTxBytes := uiTxOffset;

    IF udiTxBatchCount < UDINT#16#FFFFFFFF THEN
        udiTxBatchCount := udiTxBatchCount + 1;
    END_IF

    IF (UDINT#16#FFFFFFFF - udiTxFrameCount) >= TO_UDINT(uiBatchFrameCount) THEN
        udiTxFrameCount := udiTxFrameCount + TO_UDINT(uiBatchFrameCount);
    ELSE
        udiTxFrameCount := UDINT#16#FFFFFFFF;
    END_IF

    bTcpWriteExecute := TRUE;
    bWriteBusy := TRUE;
    M_PrepareNextTx := TRUE;
END_IF

完整代码 09: FB_MqttBrokerConnection.M_ProcessFrame.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_ProcessFrame
/// 功能      : 处理一条完整 MQTT 入站报文
/// 说明      : 连接槽位只解析协议并产出事件，订阅表、路由和事务由顶层协调。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_ProcessFrame : BOOL
VAR_INPUT
    uiFrameLen   : UINT; // 当前完整 MQTT 报文总长度[byte]
    uiBodyOffset : UINT; // 当前 MQTT 报文可变头起始偏移[byte]
END_VAR
VAR
    byPacketClass : BYTE; // 固定头高 4 位控制报文类型，不含低位标志
    byReturnCode  : BYTE; // CONNACK/SUBACK 返回码
END_VAR

// === IMPLEMENTATION ===
byPacketClass := aRxBuf[0] AND 16#F0;
byReturnCode := 0;
byLastPacketType := byPacketClass;
eLastParseError := E_MqttBrokerError.uiNoError;

IF NOT M_ValidateFixedHeader(uiFrameLen := uiFrameLen, uiBodyOffset := uiBodyOffset) THEN
    eLastError := E_MqttBrokerError.uiProtocolMalformed;
    eLastParseError := E_MqttBrokerError.uiProtocolMalformed;
    stConnection.xDisconnectRequested := TRUE;
    M_ProcessFrame := FALSE;
    RETURN;
END_IF

CASE byPacketClass OF
    16#10:
        xLastConnectParsed := FALSE;
        IF (uiBodyOffset + 2) >= uiFrameLen THEN
            byLastConnectLevel := 0;
        ELSIF ((TO_UINT(aRxBuf[uiBodyOffset]) * 256 + TO_UINT(aRxBuf[uiBodyOffset + 1])) = 4)
            AND ((uiBodyOffset + 6) < uiFrameLen) THEN
            byLastConnectLevel := aRxBuf[uiBodyOffset + 6];
        ELSIF ((TO_UINT(aRxBuf[uiBodyOffset]) * 256 + TO_UINT(aRxBuf[uiBodyOffset + 1])) = 6)
            AND ((uiBodyOffset + 8) < uiFrameLen) THEN
            byLastConnectLevel := aRxBuf[uiBodyOffset + 8];
        ELSE
            byLastConnectLevel := 0;
        END_IF
        IF stConnection.xMqttConnected THEN
            eLastError := E_MqttBrokerError.uiProtocolMalformed;
            eLastParseError := E_MqttBrokerError.uiProtocolMalformed;
            stConnection.xDisconnectRequested := TRUE;
        ELSIF fbCodec.M_ParseConnect(
            aBuffer := aRxBuf,
            stConnection := stConnection,
            uiBodyOffset := uiBodyOffset,
            uiFrameLen := uiFrameLen,
            eError => eParseError) THEN
            stConnection.xMqttConnected := TRUE;
            stConnection.eState := E_MqttConnectionState.iConnected;
            stConnection.udiConnectedAtMs := udiNowMs;
            stConnection.udiLastActivityMs := udiNowMs;
            xMqttConnected := TRUE;
            xLastConnectParsed := TRUE;
            M_EnqueueProtocolAck(
                ePacketType := E_MqttPacketType.byConnAck,
                uiPacketId := 0,
                byReturnCode := 0);
        ELSE
            eLastError := eParseError;
            eLastParseError := eParseError;
            IF stConnection.byProtocolLevel = GVL_MqttBroker.cnMqttProtocolLevel5 THEN
                // MQTT 5.0 CONNACK 使用 Reason Code，不再使用 3.1.1 的 1/2/3 返回码。
                // 若这里继续返回 1/2/3，部分 5.0 客户端会认为 Broker 响应非法而显示为无原因断开。
                IF eParseError = E_MqttBrokerError.uiUnsupportedProtocol THEN
                    byReturnCode := 16#84;
                ELSIF eParseError = E_MqttBrokerError.uiInvalidClientId THEN
                    byReturnCode := 16#85;
                ELSIF eParseError = E_MqttBrokerError.uiProtocolMalformed THEN
                    byReturnCode := 16#81;
                ELSE
                    byReturnCode := 16#80;
                END_IF
            ELSE
                byReturnCode := 1;
                IF eParseError = E_MqttBrokerError.uiUnsupportedProtocol THEN
                    byReturnCode := 1;
                ELSIF eParseError = E_MqttBrokerError.uiInvalidClientId THEN
                    byReturnCode := 2;
                ELSE
                    byReturnCode := 3;
                END_IF
            END_IF
            M_EnqueueProtocolAck(
                ePacketType := E_MqttPacketType.byConnAck,
                uiPacketId := 0,
                byReturnCode := byReturnCode);
            stConnection.xDisconnectRequested := TRUE;
        END_IF

    16#30:
        IF NOT stConnection.xMqttConnected THEN
            eLastError := E_MqttBrokerError.uiProtocolMalformed;
            eLastParseError := E_MqttBrokerError.uiProtocolMalformed;
            stConnection.xDisconnectRequested := TRUE;
        ELSIF fbCodec.M_ParsePublish(
            aBuffer := aRxBuf,
            stPublish := stPublishOut,
            uiSourceSlot := uiSlot,
            byProtocolLevel := stConnection.byProtocolLevel,
            uiBodyOffset := uiBodyOffset,
            uiFrameLen := uiFrameLen,
            eError => eParseError) THEN
            xPublishReady := TRUE;
        ELSE
            eLastError := eParseError;
            eLastParseError := eParseError;
            stConnection.xDisconnectRequested := TRUE;
        END_IF

    16#40:
        IF (uiBodyOffset + 1) < uiFrameLen THEN
            uiPubAckPacketId := TO_UINT(aRxBuf[uiBodyOffset]) * 256 + TO_UINT(aRxBuf[uiBodyOffset + 1]);
            xPubAckReady := TRUE;
        ELSE
            eLastError := E_MqttBrokerError.uiProtocolMalformed;
            eLastParseError := E_MqttBrokerError.uiProtocolMalformed;
            stConnection.xDisconnectRequested := TRUE;
        END_IF

    16#50:
        IF (uiBodyOffset + 1) < uiFrameLen THEN
            uiPubRecPacketId := TO_UINT(aRxBuf[uiBodyOffset]) * 256 + TO_UINT(aRxBuf[uiBodyOffset + 1]);
            xPubRecReady := TRUE;
        ELSE
            eLastError := E_MqttBrokerError.uiProtocolMalformed;
            eLastParseError := E_MqttBrokerError.uiProtocolMalformed;
            stConnection.xDisconnectRequested := TRUE;
        END_IF

    16#60:
        IF (uiBodyOffset + 1) < uiFrameLen THEN
            uiPubRelPacketId := TO_UINT(aRxBuf[uiBodyOffset]) * 256 + TO_UINT(aRxBuf[uiBodyOffset + 1]);
            xPubRelReady := TRUE;
        ELSE
            eLastError := E_MqttBrokerError.uiProtocolMalformed;
            eLastParseError := E_MqttBrokerError.uiProtocolMalformed;
            stConnection.xDisconnectRequested := TRUE;
        END_IF

    16#70:
        IF (uiBodyOffset + 1) < uiFrameLen THEN
            uiPubCompPacketId := TO_UINT(aRxBuf[uiBodyOffset]) * 256 + TO_UINT(aRxBuf[uiBodyOffset + 1]);
            xPubCompReady := TRUE;
        ELSE
            eLastError := E_MqttBrokerError.uiProtocolMalformed;
            eLastParseError := E_MqttBrokerError.uiProtocolMalformed;
            stConnection.xDisconnectRequested := TRUE;
        END_IF

    16#80:
        IF fbCodec.M_ParseSubscribe(
            aBuffer := aRxBuf,
            aTopicItems := aSubItems,
            byProtocolLevel := stConnection.byProtocolLevel,
            uiBodyOffset := uiBodyOffset,
            uiFrameLen := uiFrameLen,
            uiPacketId => uiSubPacketId,
            uiItemCount => uiSubItemCount,
            eError => eParseError) THEN
            IF uiSubItemCount > 0 THEN
                sSubTopicFilter := aSubItems[1].sTopicFilter;
                eSubQoS := aSubItems[1].eQoS;
            END_IF
            xSubscribeReady := TRUE;
        ELSE
            eLastError := eParseError;
            eLastParseError := eParseError;
            M_EnqueueProtocolAck(
                ePacketType := E_MqttPacketType.bySubAck,
                uiPacketId := uiSubPacketId,
                byReturnCode := 16#80);
        END_IF

    16#A0:
        IF fbCodec.M_ParseUnsubscribe(
            aBuffer := aRxBuf,
            aTopicItems := aUnsubItems,
            byProtocolLevel := stConnection.byProtocolLevel,
            uiBodyOffset := uiBodyOffset,
            uiFrameLen := uiFrameLen,
            uiPacketId => uiUnsubPacketId,
            uiItemCount => uiUnsubItemCount,
            eError => eParseError) THEN
            IF uiUnsubItemCount > 0 THEN
                sUnsubTopicFilter := aUnsubItems[1].sTopicFilter;
            END_IF
            xUnsubReady := TRUE;
        ELSE
            eLastError := eParseError;
            eLastParseError := eParseError;
            stConnection.xDisconnectRequested := TRUE;
        END_IF

    16#C0:
        M_EnqueueProtocolAck(
            ePacketType := E_MqttPacketType.byPingResp,
            uiPacketId := 0,
            byReturnCode := 0);

    16#E0:
        stConnection.xGracefulDisconnect := TRUE;
        stConnection.xDisconnectRequested := TRUE;

ELSE
    eLastError := E_MqttBrokerError.uiProtocolMalformed;
    eLastParseError := E_MqttBrokerError.uiProtocolMalformed;
    stConnection.xDisconnectRequested := TRUE;
END_CASE

M_ProcessFrame := TRUE;

完整代码 10: FB_MqttBrokerConnection.M_RequestDisconnect.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_RequestDisconnect
/// 功能      : 请求连接槽位断开
/// 说明      : 父级 Broker 不能直接写 FB 输出结构成员，因此通过本方法设置释放请求。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_RequestDisconnect : BOOL

// === IMPLEMENTATION ===
stConnection.xDisconnectRequested := TRUE;
M_RequestDisconnect := TRUE;

完整代码 11: FB_MqttBrokerConnection.M_Reset.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_Reset
/// 功能      : 复位连接槽位全部运行态
/// 说明      : 槽位禁用或释放时调用，清空缓冲区、队列、事件和会话标志。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_Reset : BOOL
VAR
    uiIndex : UINT; // 队列清理索引
END_VAR

// === IMPLEMENTATION ===
stConnection.xUsed := FALSE;
stConnection.xMqttConnected := FALSE;
stConnection.xCleanSession := TRUE;
stConnection.xDisconnectRequested := FALSE;
stConnection.xGracefulDisconnect := FALSE;
stConnection.eState := E_MqttConnectionState.iFree;
stConnection.eLastError := E_MqttBrokerError.uiNoError;
stConnection.hConnection := 0;
stConnection.uiSlot := uiSlot;
stConnection.byProtocolLevel := GVL_MqttBroker.cnMqttProtocolLevel311;
stConnection.uiKeepAlive := GVL_MqttBroker.cnDefaultKeepAlive;
stConnection.udiLastActivityMs := 0;
stConnection.udiLastTcpActiveMs := 0;
stConnection.udiConnectedAtMs := 0;
stConnection.uiRxLength := 0;
stConnection.uiTxLength := 0;
stConnection.uiNextPacketId := 1;
stConnection.uiProtocolQueueCount := 0;
stConnection.uiDeliveryQueueCount := 0;
stConnection.sClientId := '';
stConnection.sUsername := '';
stConnection.sPassword := '';
stConnection.xAuthenticated := FALSE;
stConnection.xWillFlag := FALSE;
stConnection.xWillRetain := FALSE;
stConnection.eWillQoS := E_MqttQoS.byQoS0;
stConnection.sWillTopic := '';
stConnection.sWillPayload := '';

FOR uiIndex := 1 TO GVL_MqttBroker.cnProtocolQueueSize DO
    aProtocolQueue[uiIndex].xUsed := FALSE;
        aProtocolQueue[uiIndex].ePacketType := E_MqttPacketType.byReserved;
        aProtocolQueue[uiIndex].uiPacketId := 0;
        aProtocolQueue[uiIndex].byReturnCode := 0;
        aProtocolQueue[uiIndex].uiReturnCount := 0;
    END_FOR

FOR uiIndex := 1 TO GVL_MqttBroker.cnDeliveryQueueSize DO
    aDeliveryQueue[uiIndex].xValid := FALSE;
END_FOR

xActive := FALSE;
xMqttConnected := FALSE;
bTcpReadEnable := FALSE;
bTcpWriteExecute := FALSE;
bWriteBusy := FALSE;
bWriteDoneLatched := FALSE;
uiTcpReadErrorCount := 0;
uiTcpReadErrorCountOut := 0;
udiBytesRead := 0;
uiFrameLen := 0;
uiBodyOffset := 0;
udiRemainingLen := 0;
uiRemainingBytes := 0;
xNeedMore := FALSE;
xLastTcpReadError := FALSE;
udiLastBytesRead := 0;
udiLastNonZeroBytesRead := 0;
uiLastTxFrameCount := 0;
uiLastTxBytes := 0;
udiTxBatchCount := 0;
udiTxFrameCount := 0;
uiMaxDeliveryQueueCountSeen := 0;
uiMaxProtocolQueueCountSeen := 0;
udiTxQueueFullDropped := 0;
uiLastFrameLen := 0;
byLastPacketType := 0;
byLastConnectLevel := 0;
xLastConnectParsed := FALSE;
eLastParseError := E_MqttBrokerError.uiNoError;
xTcpReadError := FALSE;
xTcpWriteError := FALSE;
xWriteBusy := FALSE;
xWriteExecute := FALSE;
xConnectionActive := FALSE;
eLastError := E_MqttBrokerError.uiNoError;
M_Reset := TRUE;

完整代码 12: FB_MqttBrokerConnection.M_SetAuthenticated.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_SetAuthenticated
/// 功能      : 标记当前 MQTT 会话已通过认证
/// 说明      : 父级 Broker 完成基础认证后调用，连接槽位内部保存认证状态。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_SetAuthenticated : BOOL

// === IMPLEMENTATION ===
stConnection.xAuthenticated := TRUE;
M_SetAuthenticated := TRUE;

完整代码 13: FB_MqttBrokerConnection.M_ValidateFixedHeader.st

iecst 复制代码
/// =======================================================================
/// 名称      : M_ValidateFixedHeader
/// 功能      : 校验 MQTT 固定头标志与剩余长度
/// 说明      : 第二阶段严格拒绝非法固定头，防止错误客户端扰乱连接状态机。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_ValidateFixedHeader : BOOL
VAR_INPUT
    uiFrameLen   : UINT; // 当前完整 MQTT 报文总长度[byte]
    uiBodyOffset : UINT; // 当前 MQTT 报文可变头起始偏移[byte]
END_VAR
VAR
    byFixedHeader : BYTE; // MQTT 固定头第 1 字节，包含控制类型和标志位
    udiBodyLen    : UDINT; // MQTT Remaining Length 解码后的报文体长度[byte]
END_VAR

// === IMPLEMENTATION ===
IF uiFrameLen < uiBodyOffset THEN
    M_ValidateFixedHeader := FALSE;
    RETURN;
END_IF

byFixedHeader := aRxBuf[0];
udiBodyLen := TO_UDINT(uiFrameLen - uiBodyOffset);

CASE byFixedHeader AND 16#F0 OF
    16#10:
        M_ValidateFixedHeader := byFixedHeader = 16#10;

    16#30:
        // PUBLISH 低 4 位携带 DUP/QoS/Retain，只额外拒绝 QoS 位为 3 的非法组合。
        M_ValidateFixedHeader := ((byFixedHeader AND 16#06) <> 16#06);

    16#40,
    16#50,
    16#70:
        // MQTT 3.1.1 的确认包 Remaining Length 固定为 2。
        // MQTT 5.0 允许在 Packet Identifier 后携带原因码和属性；
        // 连接层只需要 Packet Identifier 闭环事务，因此这里放宽为至少 2 字节。
        IF stConnection.byProtocolLevel = GVL_MqttBroker.cnMqttProtocolLevel5 THEN
            M_ValidateFixedHeader := ((byFixedHeader AND 16#0F) = 0) AND (udiBodyLen >= 2);
        ELSE
            M_ValidateFixedHeader := ((byFixedHeader AND 16#0F) = 0) AND (udiBodyLen = 2);
        END_IF

    16#60:
        // PUBREL 在 MQTT 5.0 中同样可能携带原因码和属性。
        IF stConnection.byProtocolLevel = GVL_MqttBroker.cnMqttProtocolLevel5 THEN
            M_ValidateFixedHeader := (byFixedHeader = 16#62) AND (udiBodyLen >= 2);
        ELSE
            M_ValidateFixedHeader := (byFixedHeader = 16#62) AND (udiBodyLen = 2);
        END_IF

    16#80:
        M_ValidateFixedHeader := byFixedHeader = 16#82;

    16#A0:
        M_ValidateFixedHeader := byFixedHeader = 16#A2;

    16#C0:
        M_ValidateFixedHeader := (byFixedHeader = 16#C0) AND (udiBodyLen = 0);

    16#E0:
        // MQTT 5.0 DISCONNECT 可带 Reason Code 和 Properties，当前只把它视为正常断开。
        IF stConnection.byProtocolLevel = GVL_MqttBroker.cnMqttProtocolLevel5 THEN
            M_ValidateFixedHeader := byFixedHeader = 16#E0;
        ELSE
            M_ValidateFixedHeader := (byFixedHeader = 16#E0) AND (udiBodyLen = 0);
        END_IF
ELSE
    M_ValidateFixedHeader := FALSE;
END_CASE

完整代码 14: FB_MqttBrokerConnection.st

iecst 复制代码
/// =======================================================================
/// 名称      : FB_MqttBrokerConnection
/// 功能      : MQTT Broker 单客户端连接槽位
/// 说明      : 封装一个 TCP 连接的读取、协议解析、协议优先响应和普通消息投递队列。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
FUNCTION_BLOCK FB_MqttBrokerConnection
VAR_INPUT
    bEnable        : BOOL; // 当前槽位使能，FALSE 时释放运行态但不主动分配 TCP 连接
    uiSlot         : UINT; // 当前槽位编号[1..cnMaxClientSlots]
    hConnectionIn  : NBS.CAA.HANDLE; // 监听层交给本槽位的 TCP 连接句柄
    xConnectionActiveIn : BOOL := FALSE; // 监听层确认该 TCP 连接仍处于活动状态，FALSE 时不执行 TCP_Read
    udiNowMs       : ULINT; // 顶层传入的当前系统时间戳[ms]
END_VAR
VAR_OUTPUT
    xActive            : BOOL; // 当前槽位是否占用
    xMqttConnected     : BOOL; // 当前槽位 MQTT 会话是否已建立
    xNeedCleanup       : BOOL; // 当前槽位请求顶层清理订阅和事务资源
    xPublishReady      : BOOL; // 本周期解析出一条可路由 PUBLISH
    xSubscribeReady    : BOOL; // 本周期解析出一条有效 SUBSCRIBE
    xUnsubReady        : BOOL; // 本周期解析出一条有效 UNSUBSCRIBE
    xPubAckReady       : BOOL; // 本周期收到订阅者返回的 PUBACK
    xPubRecReady       : BOOL; // 本周期收到订阅者返回的 PUBREC，用于 QoS2 出站事务推进
    xPubRelReady       : BOOL; // 本周期收到发布者返回的 PUBREL，用于 QoS2 入站事务推进
    xPubCompReady      : BOOL; // 本周期收到订阅者返回的 PUBCOMP，用于 QoS2 出站事务完成
    eLastError         : E_MqttBrokerError; // 当前连接槽位最近错误码
    stConnection       : ST_MqttBrokerConnection; // 当前连接槽位公开会话数据
    stPublishOut       : ST_MqttBrokerPublishFrame; // 本周期输出给路由层的发布帧
    sSubTopicFilter    : STRING(GVL_MqttBroker.cnMaxTopicLen); // 本周期订阅请求 Topic Filter
    eSubQoS            : E_MqttQoS; // 本周期订阅请求最大 QoS
    uiSubPacketId      : UINT; // 本周期订阅请求 Packet Identifier
    uiSubItemCount     : UINT; // 本周期 SUBSCRIBE 中解析出的 Topic 条目数量[条]
    aSubItems          : ARRAY[1..GVL_MqttBroker.cnMaxTopicItemsPerPacket] OF ST_MqttBrokerTopicItem; // 本周期 SUBSCRIBE 多 Topic 条目
    sUnsubTopicFilter  : STRING(GVL_MqttBroker.cnMaxTopicLen); // 本周期取消订阅请求 Topic Filter
    uiUnsubPacketId    : UINT; // 本周期取消订阅请求 Packet Identifier
    uiUnsubItemCount   : UINT; // 本周期 UNSUBSCRIBE 中解析出的 Topic 条目数量[条]
    aUnsubItems        : ARRAY[1..GVL_MqttBroker.cnMaxTopicItemsPerPacket] OF ST_MqttBrokerTopicItem; // 本周期 UNSUBSCRIBE 多 Topic 条目
    uiPubAckPacketId   : UINT; // 本周期收到的 PUBACK Packet Identifier
    uiPubRecPacketId   : UINT; // 本周期收到的 PUBREC Packet Identifier
    uiPubRelPacketId   : UINT; // 本周期收到的 PUBREL Packet Identifier
    uiPubCompPacketId  : UINT; // 本周期收到的 PUBCOMP Packet Identifier
    xTcpReadError      : BOOL; // 在线诊断：当前槽位 TCP_Read 是否报错
    xTcpWriteError     : BOOL; // 在线诊断：当前槽位 TCP_Write 是否报错
    xWriteBusy         : BOOL; // 在线诊断：当前槽位是否有报文正在等待 TCP_Write 完成
    xWriteExecute      : BOOL; // 在线诊断：当前槽位当前扫描周期是否触发 TCP_Write
    xConnectionActive  : BOOL; // 在线诊断：监听层当前是否确认本槽位 TCP 连接仍 Active
    xLastTcpReadError      : BOOL; // 在线诊断：当前槽位本次生命周期内是否曾经捕获 TCP_Read 报错
    uiTcpReadErrorCountOut : UINT; // 在线诊断：当前槽位连续 TCP_Read 错误次数，达到阈值才释放连接
    udiLastBytesRead       : UDINT; // 在线诊断：最近一次 TCP_Read 读到的字节数[byte]
    udiLastNonZeroBytesRead : UDINT; // 在线诊断：当前槽位生命周期内最近一次非零 TCP_Read 字节数[byte]
    uiLastTxFrameCount     : UINT; // 在线诊断：最近一次 TCP_Write 合并写出的 MQTT 控制报文帧数量[帧]
    uiLastTxBytes          : UINT; // 在线诊断：最近一次 TCP_Write 写出的总字节数[byte]
    udiTxBatchCount        : UDINT; // 在线诊断：当前槽位累计启动 TCP 批量写出的次数[次]
    udiTxFrameCount        : UDINT; // 在线诊断：当前槽位累计写出的 MQTT 控制报文帧数量[帧]
    uiMaxDeliveryQueueCountSeen : UINT; // 在线诊断：当前槽位普通投递队列历史最高水位[条]
    uiMaxProtocolQueueCountSeen : UINT; // 在线诊断：当前槽位协议优先队列历史最高水位[条]
    udiTxQueueFullDropped  : UDINT; // 在线诊断：当前槽位因慢客户端保护丢弃的 QoS0 投递数量[条]
    uiLastFrameLen         : UINT; // 在线诊断：最近一次识别到的 MQTT 完整帧长度[byte]
    byLastPacketType       : BYTE; // 在线诊断：最近一次处理的 MQTT 控制报文类型高 4 位，例如 16#10 表示 CONNECT
    byLastConnectLevel     : BYTE; // 在线诊断：最近一次 CONNECT 协议级别字节，3 表示 3.1，4 表示 3.1.1，5 表示 5.0 基础兼容模式
    xLastConnectParsed     : BOOL; // 在线诊断：最近一次 CONNECT 是否成功解析并进入会话建立流程
    eLastParseError        : E_MqttBrokerError; // 在线诊断：最近一次 MQTT 报文解析失败原因，uiNoError 表示最近解析未失败
    eTcpReadErrorID        : NBS.ERROR; // 在线诊断：TCP_Read 原始错误码
    eLastTcpReadErrorID    : NBS.ERROR; // 在线诊断：当前槽位生命周期内首次/最近一次 TCP_Read 报错原始错误码，避免禁用读 FB 后被清零
    eTcpWriteErrorID       : NBS.ERROR; // 在线诊断：TCP_Write 原始错误码
END_VAR
VAR
    fbTcpRead          : NBS.TCP_Read; // NBS TCP 读取功能块实例，必须每扫描周期调用
    fbTcpWrite         : NBS.TCP_Write; // NBS TCP 写入功能块实例，必须每扫描周期调用
    fbCodec            : FB_MqttBrokerCodec; // MQTT 报文编解码器实例
    tonWrite           : TON; // 当前 TCP 写操作超时计时器
    aRxBuf             : ARRAY[0..GVL_MqttBroker.cnRxBufferSize - 1] OF BYTE; // 当前连接接收缓冲区[byte]
    aTxBuf             : ARRAY[0..GVL_MqttBroker.cnTxBufferSize - 1] OF BYTE; // 当前连接发送缓冲区[byte]
    aProtocolQueue     : ARRAY[1..GVL_MqttBroker.cnProtocolQueueSize] OF ST_MqttBrokerProtocolAck; // 协议响应优先队列
    aDeliveryQueue     : ARRAY[1..GVL_MqttBroker.cnDeliveryQueueSize] OF ST_MqttBrokerPublishFrame; // 普通 PUBLISH 投递队列
    bTcpReadEnable     : BOOL; // TCP 读取使能，当前槽位在线时保持 TRUE
    xTcpReadAllowed    : BOOL; // TCP 读取许可，底层 Active 短暂闪断但仍在宽限期内时保持 TRUE，避免首包读取被闪断打碎
    bTcpWriteExecute   : BOOL; // TCP 写执行脉冲，发送队列取出报文后置 TRUE
    bWriteBusy         : BOOL; // 当前是否有一包 MQTT 报文正在等待 TCP_Write 完成
    bWriteDoneLatched  : BOOL; // TCP 写完成锁存，避免上层错过 xDone 短脉冲
    uiTcpReadErrorCount : UINT; // 当前连接连续 TCP_Read 错误次数，超过阈值才释放槽位
    udiBytesRead       : UDINT; // 本周期从 TCP 读取到的字节数[byte]
    uiFrameLen         : UINT; // 当前接收缓冲区中已凑齐的完整 MQTT 报文长度[byte]
    uiBodyOffset       : UINT; // 当前完整 MQTT 报文可变头起始偏移[byte]
    udiRemainingLen    : UDINT; // 当前 MQTT 报文 Remaining Length 数值[byte]
    uiRemainingBytes   : UINT; // Remaining Length 字段占用字节数[byte]
    xNeedMore          : BOOL; // Remaining Length 解码时是否需要更多 TCP 数据
    uiQueueIndex       : UINT; // 队列扫描索引
    uiPayloadOffset    : UINT; // 用于解析 PUBACK PacketId 的偏移[byte]
    uiFramesProcessed  : UINT; // 本扫描周期当前连接已处理的 MQTT 报文数量[帧]
    eParseError        : E_MqttBrokerError; // 编解码器解析失败时返回的错误码
END_VAR

// === IMPLEMENTATION ===
xPublishReady := FALSE;
xSubscribeReady := FALSE;
xUnsubReady := FALSE;
xPubAckReady := FALSE;
xPubRecReady := FALSE;
xPubRelReady := FALSE;
xPubCompReady := FALSE;
xNeedCleanup := FALSE;
stPublishOut.xValid := FALSE;
sSubTopicFilter := '';
sUnsubTopicFilter := '';
uiSubPacketId := 0;
uiUnsubPacketId := 0;
uiSubItemCount := 0;
uiUnsubItemCount := 0;
uiPubAckPacketId := 0;
uiPubRecPacketId := 0;
uiPubRelPacketId := 0;
uiPubCompPacketId := 0;

IF NOT bEnable THEN
    M_Reset();
    fbTcpRead(xEnable := FALSE, hConnection := hConnectionIn, szSize := 0, pData := ADR(aRxBuf));
    fbTcpWrite(xExecute := FALSE, hConnection := hConnectionIn, szSize := 0, pData := ADR(aTxBuf));
    xTcpReadError := fbTcpRead.xError;
    xTcpWriteError := fbTcpWrite.xError;
    eTcpReadErrorID := fbTcpRead.eError;
    eTcpWriteErrorID := fbTcpWrite.eError;
    RETURN;
END_IF

IF NOT stConnection.xUsed AND (hConnectionIn <> 0) THEN
    M_Attach(hConnection := hConnectionIn);
END_IF

xActive := stConnection.xUsed;
xMqttConnected := stConnection.xMqttConnected;
xConnectionActive := xConnectionActiveIn;
xTcpReadAllowed := xConnectionActiveIn;

IF stConnection.xUsed THEN
    IF xConnectionActiveIn THEN
        stConnection.udiLastTcpActiveMs := udiNowMs;
    ELSE
        // TCP_Connection.xActive 是 NBS 对句柄生命期的底层判断，但现场测试发现它可能出现短暂 FALSE。
        // 这里不能一拍 FALSE 就释放 MQTT 会话，否则两个客户端同连 1883 时会出现 rc -1、断开后又能重连。
        // 只有超过容忍窗口仍未恢复 Active，才判定 TCP 连接确实失效。
        IF (udiNowMs - stConnection.udiLastTcpActiveMs) >= TO_ULINT(GVL_MqttBroker.cnConnectionInactiveGraceMs) THEN
            eLastError := E_MqttBrokerError.uiTcpReadFailed;
            stConnection.xDisconnectRequested := TRUE;
        ELSE
            // 只要仍处于底层 Active 闪断宽限期，就继续允许 TCP_Read 尝试读取。
            // 之前这里虽然不释放会话，但 bTcpReadEnable 会跟随 xActive 变 FALSE，
            // 导致 MQTT CONNECT 首包在客户端重连抖动时迟迟读不到，表现为 xTcpAcceptActive / uiActiveSlotCount 闪烁。
            xTcpReadAllowed := TRUE;
        END_IF
    END_IF
END_IF

bTcpReadEnable := stConnection.xUsed AND xTcpReadAllowed AND NOT stConnection.xDisconnectRequested;

IF bTcpReadEnable
    AND (stConnection.uiRxLength < GVL_MqttBroker.cnRxBufferSize)
    AND ((udiNowMs - stConnection.udiLastActivityMs) >= TO_ULINT(GVL_MqttBroker.cnConnectFirstReadDelayMs)) THEN
    // 新 TCP 连接刚入槽时，底层可能已经 Active 但首个 MQTT CONNECT 尚未到达。
    // 首包延时窗口能过滤 NBS 首次空读/瞬态错误，避免 aSnapshots[x].xUsed 刚置位又立刻复位。
    fbTcpRead(
        xEnable := TRUE,
        hConnection := stConnection.hConnection,
        szSize := TO_UDINT(GVL_MqttBroker.cnRxBufferSize - stConnection.uiRxLength),
        pData := ADR(aRxBuf[stConnection.uiRxLength]));

    IF fbTcpRead.xReady AND NOT fbTcpRead.xError THEN
        udiBytesRead := TO_UDINT(fbTcpRead.szCount);
        udiLastBytesRead := udiBytesRead;
        IF udiBytesRead > 0 THEN
            uiTcpReadErrorCount := 0;
        END_IF
        IF udiBytesRead > 0 THEN
            udiLastNonZeroBytesRead := udiBytesRead;
        END_IF
        IF (TO_UDINT(stConnection.uiRxLength) + udiBytesRead) <= TO_UDINT(GVL_MqttBroker.cnRxBufferSize) THEN
            stConnection.uiRxLength := stConnection.uiRxLength + TO_UINT(udiBytesRead);
            IF udiBytesRead > 0 THEN
                stConnection.udiLastActivityMs := udiNowMs;
            END_IF
        ELSE
            eLastError := E_MqttBrokerError.uiPacketTooLarge;
            stConnection.xDisconnectRequested := TRUE;
        END_IF
    ELSIF fbTcpRead.xError THEN
        xLastTcpReadError := TRUE;
        eLastTcpReadErrorID := fbTcpRead.eError;
        IF uiTcpReadErrorCount < GVL_MqttBroker.cnTcpReadMaxConsecutiveError THEN
            uiTcpReadErrorCount := uiTcpReadErrorCount + 1;
        END_IF
        IF uiTcpReadErrorCount >= GVL_MqttBroker.cnTcpReadMaxConsecutiveError THEN
            eLastError := E_MqttBrokerError.uiTcpReadFailed;
            stConnection.xDisconnectRequested := TRUE;
        END_IF
    END_IF
ELSE
    fbTcpRead(xEnable := FALSE, hConnection := stConnection.hConnection, szSize := 0, pData := ADR(aRxBuf));
END_IF

xTcpReadError := fbTcpRead.xError;
eTcpReadErrorID := fbTcpRead.eError;
uiTcpReadErrorCountOut := uiTcpReadErrorCount;

uiFramesProcessed := 0;
WHILE (uiFramesProcessed < GVL_MqttBroker.cnMaxFramesPerConnectionScan)
    AND M_HasCompleteFrame(uiFrameLen => uiFrameLen, uiBodyOffset => uiBodyOffset, udiRemainingLen => udiRemainingLen, xNeedMore => xNeedMore) DO
    uiLastFrameLen := uiFrameLen;
    M_ProcessFrame(uiFrameLen := uiFrameLen, uiBodyOffset := uiBodyOffset);
    M_ConsumeFrame(uiFrameLen := uiFrameLen);
    uiFramesProcessed := uiFramesProcessed + 1;
END_WHILE

IF stConnection.xMqttConnected AND (stConnection.uiKeepAlive > 0) THEN
    IF (udiNowMs - stConnection.udiLastActivityMs) > (TO_ULINT(stConnection.uiKeepAlive) * 1000 * TO_ULINT(GVL_MqttBroker.cnKeepAliveGracePercent) / 100) THEN
        eLastError := E_MqttBrokerError.uiKeepAliveTimeout;
        stConnection.xDisconnectRequested := TRUE;
    END_IF
END_IF

IF NOT bWriteBusy THEN
    M_PrepareNextTx();
END_IF

fbTcpWrite(
    xExecute := bTcpWriteExecute,
    hConnection := stConnection.hConnection,
    szSize := TO_UDINT(stConnection.uiTxLength),
    pData := ADR(aTxBuf));

xTcpWriteError := fbTcpWrite.xError;
eTcpWriteErrorID := fbTcpWrite.eError;
xWriteBusy := bWriteBusy;
xWriteExecute := bTcpWriteExecute;

IF NOT bTcpWriteExecute THEN
    bWriteDoneLatched := FALSE;
ELSIF fbTcpWrite.xError THEN
    bWriteDoneLatched := FALSE;
    eLastError := E_MqttBrokerError.uiTcpWriteFailed;
    stConnection.xDisconnectRequested := TRUE;
ELSIF fbTcpWrite.xDone THEN
    bWriteDoneLatched := TRUE;
END_IF

tonWrite(IN := bWriteBusy, PT := GVL_MqttBroker.cnWriteTimeout);

IF bWriteBusy AND bWriteDoneLatched THEN
    bTcpWriteExecute := FALSE;
    bWriteBusy := FALSE;
    stConnection.uiTxLength := 0;
    bWriteDoneLatched := FALSE;
ELSIF bWriteBusy AND tonWrite.Q THEN
    eLastError := E_MqttBrokerError.uiTcpWriteFailed;
    stConnection.xDisconnectRequested := TRUE;
END_IF

xWriteBusy := bWriteBusy;
xWriteExecute := bTcpWriteExecute;

IF stConnection.xDisconnectRequested THEN
    stConnection.eState := E_MqttConnectionState.iClosed;
    IF (stConnection.uiProtocolQueueCount = 0)
        AND (stConnection.uiDeliveryQueueCount = 0)
        AND NOT bWriteBusy
        AND NOT bTcpWriteExecute
        AND (stConnection.uiTxLength = 0) THEN
        xNeedCleanup := TRUE;
    END_IF
END_IF

这一篇你最该记住的几句话

  • Broker 源码不要按"文件夹顺序"读，要按"入口、状态、数据、报文、路由、事务"读。
  • CodeSys ST 工程最容易失控的不是语法，而是对象职责边界混乱。
  • 只要你能把本篇源码对象和在线变量对应起来，后续排查连接、订阅、发布和 QoS 问题就不会乱。

系列导航

  • 第 1 篇：源码加更01_Broker 工程入口、容量边界和数据模型
  • 第 2 篇：源码加更02_FB_MqttBroker 顶层调度、连接池和权限边界
  • 第 3 篇：源码加更03_单连接槽位、TCP 字节流和发送队列
  • 第 4 篇：源码加更04_MQTT 编解码器和字节工具函数
  • 第 5 篇：源码加更05_订阅表、Retain、PUBLISH 路由和业务事件
  • 第 6 篇：源码加更06_QoS 事务调度、重试和生产级闭环
相关推荐
ControlRookie3 天前
第04篇_把 HTTP 放进 PLC：扫描周期、缓冲区、状态机和能力边界
http·codesys·plc通信
AlanBruce4 天前
从串口仪表到西门子PLC：摩尔信使MThings的多协议设备接入能力
自动化·plc·modbus·mthings·摩尔信使·西门子s7
molaifeng6 天前
深入 MQTT 协议底层：构建可靠物联网通信的关键机制
mqtt·iot
ControlRookie8 天前
输入一个 URL 以后，一次 HTTP 事务经历了什么
http·工业通信·codesys·工业自动化·plc通信
Lilixxs8 天前
施耐德M580、M340趋势功能 Trending 使用
plc·施耐德·unity pro·control expert·m580 m340·trace trending
Triv20259 天前
Profinet与Modbus协议转换网关HD67602的硬件特性与配置方法
网络·plc·modbus·profinet·工业网关·协议转换
donoot10 天前
CentOS9操作系统安装EMQX5.8.9最后一个开源版
mqtt·开源·centos9·emqx5.8.9
慧都小妮子11 天前
ThingsBoard PE 接入物联网关 MQTT 数据配置流程：从规则链到遥测入库
物联网·mqtt·数据采集·iot·规则引擎·工业通信·thingsboard
力旷智能13 天前
力旷智能：西林瓶自动装盘机控制系统设计技术解析
plc·gmp·自动化控制·制药设备·力旷智能·leaguetek
阿拉斯攀登16 天前
无人售货柜MQTT客户端工业级配置：心跳、遗嘱、重连、QoS适配实战
嵌入式硬件·mqtt·安卓·零售·无人售货柜·无人售货机
热门推荐
01GitHub 镜像站点02如何新建文件夹？ 电脑新建文件夹的4种方法032026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片04AI科技热点日报 | 2026年07月01日05国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）06AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路072026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？08幻兽帕鲁 - 服务器管理员权限与 GM 命令完全指南092026 年 AI 大模型 & AI 编程工具实战全总结10微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新
